ＩＳＳ／きぼうの状況について

ＩＳＳ／きぼうの状況について. １．新ＩＳＳ組立てシーケンス ２．ＭＡＸＩのシャトル打上げについて. ２００６年３月２３日 ＭＡＸＩミッションチーム　川崎一義. １ ２ ３ ４ ５ ６（７） ７（８） ８（１０） ９（１１） １０（６） １１（９） １２（１５） １３（１２）. ＩＳＳ新組立てシーケンスのまとめ. １Ｊ／Ａ ＦＬＴ #8 2007 年 8 月以降 １Ｊ ＦＬＴ #9 2007 年 10 月以降 ２Ｊ／Ａ ＦＬＴ #12 2008 年 4 月以降 → 2J/A については、 2008 年 9 月以降と想定。 ( 参考）

jalen
Download Presentation

ＩＳＳ／きぼうの状況について

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. ＩＳＳ／きぼうの状況について １．新ＩＳＳ組立てシーケンス ２．ＭＡＸＩのシャトル打上げについて ２００６年３月２３日 ＭＡＸＩミッションチーム　川崎一義

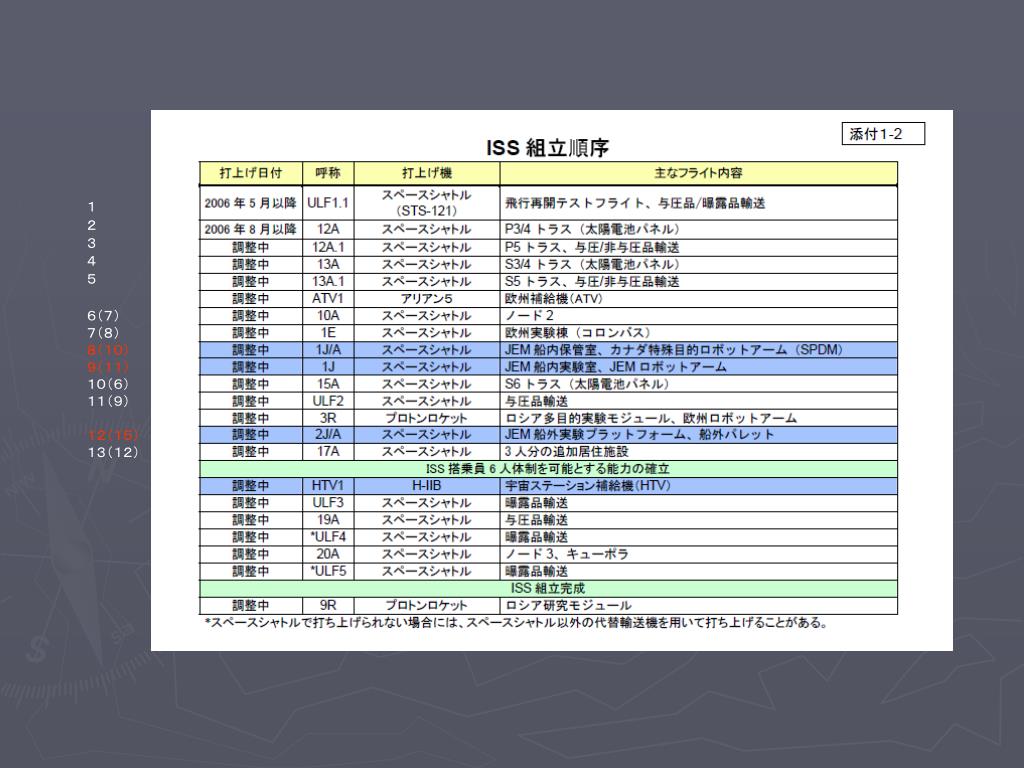

  2. １ ２ ３ ４ ５ ６（７） ７（８） ８（１０） ９（１１） １０（６） １１（９） １２（１５） １３（１２）

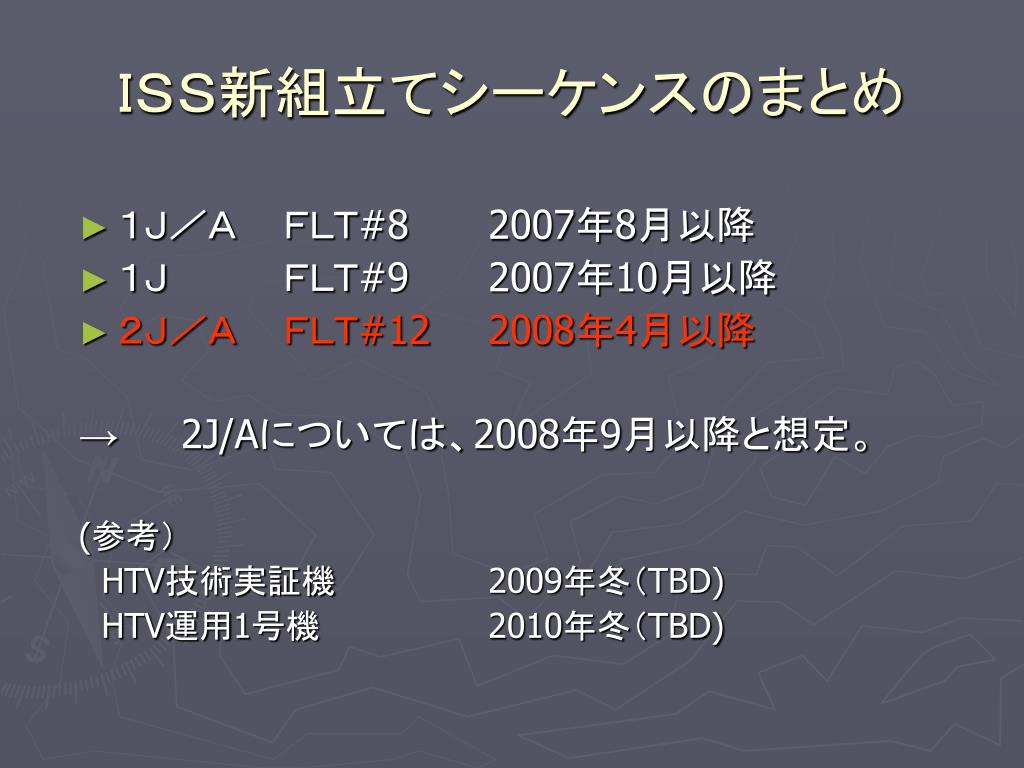

  3. ＩＳＳ新組立てシーケンスのまとめ • １Ｊ／Ａ ＦＬＴ#8 2007年8月以降 • １Ｊ ＦＬＴ#9 2007年10月以降 • ２Ｊ／Ａ ＦＬＴ#122008年4月以降 → 2J/Aについては、2008年9月以降と想定。 (参考） HTV技術実証機 2009年冬（TBD) HTV運用1号機 2010年冬（TBD)

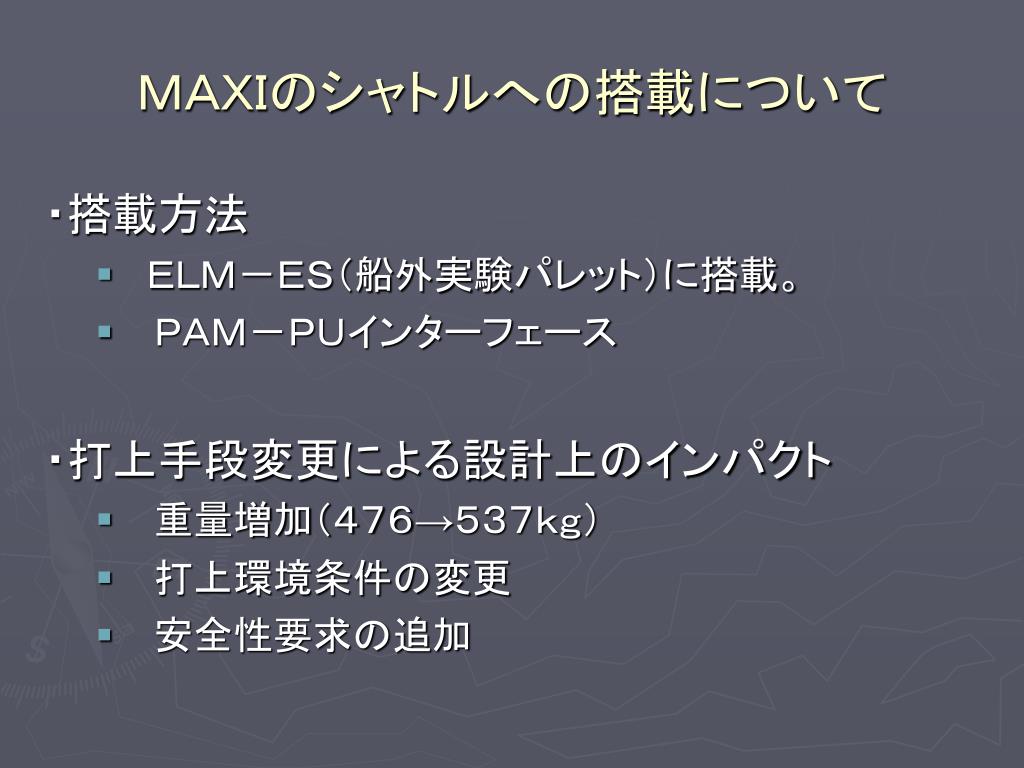

  4. ＭＡＸＩのシャトルへの搭載について ・搭載方法 • ＥＬＭ－ＥＳ（船外実験パレット）に搭載。 • 　ＰＡＭ－ＰＵインターフェース ・打上手段変更による設計上のインパクト • 　重量増加（４７６→５３７ｋｇ） • 　打上環境条件の変更 • 　安全性要求の追加

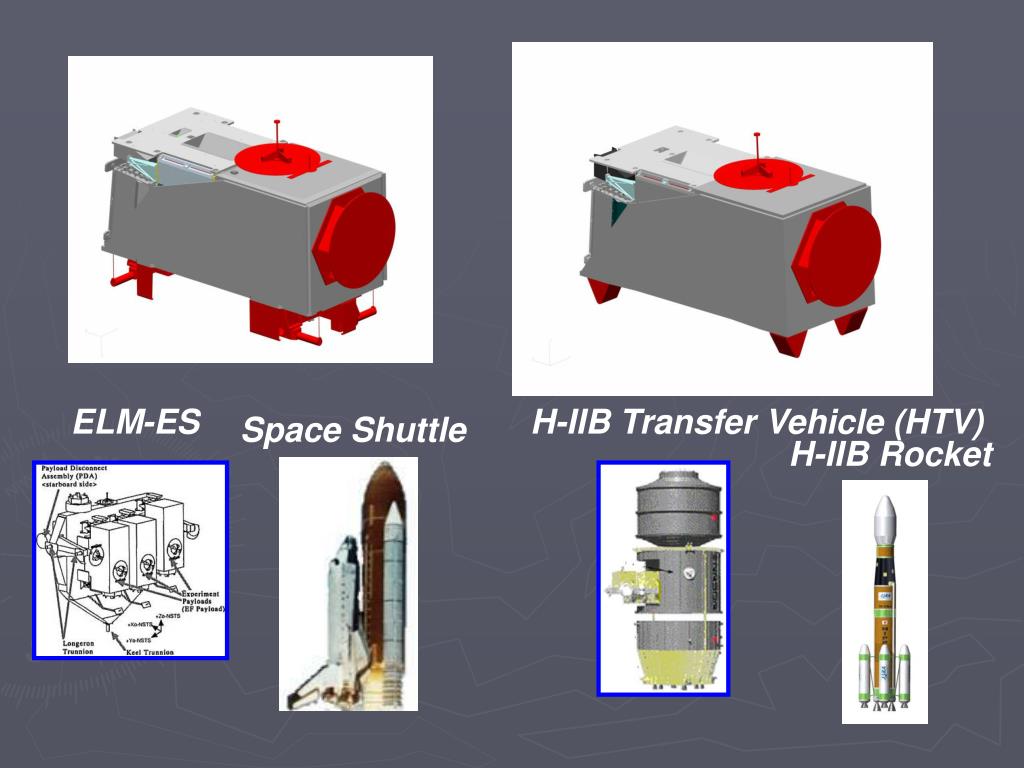

  5. ELM-ES H-IIB Transfer Vehicle (HTV) Space Shuttle H-IIB Rocket

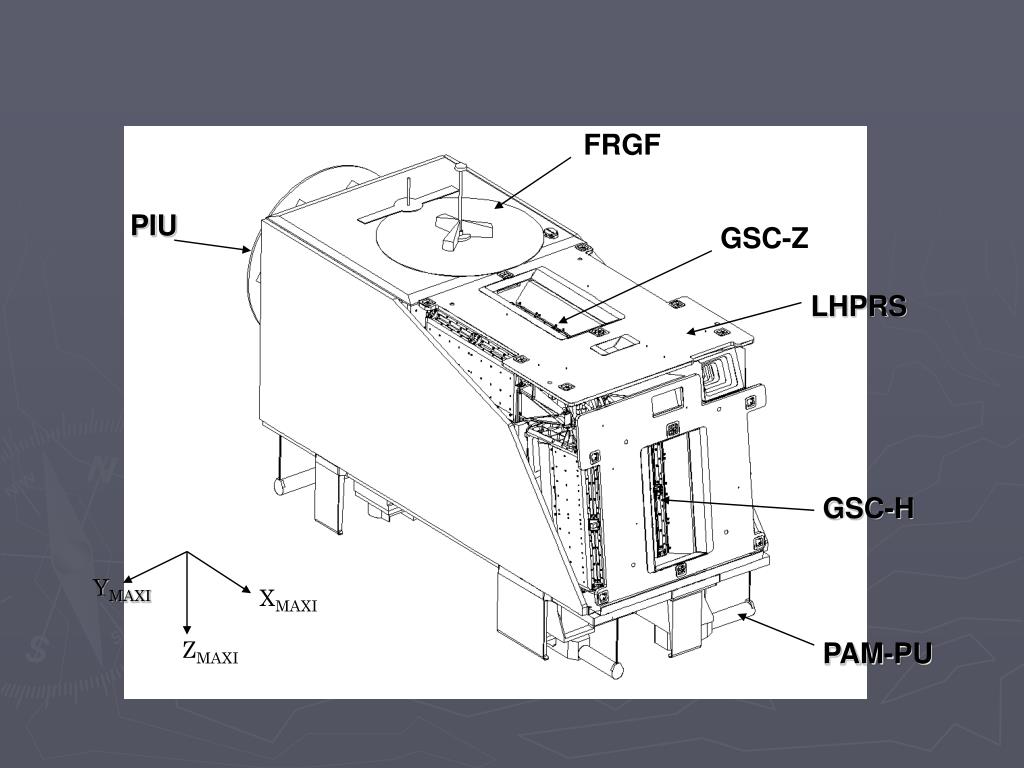

  6. FRGF PIU GSC-Z LHPRS GSC-H YMAXI XMAXI PAM-PU ZMAXI

  7. ＩＳＳシステム ＥＬＭ－ＥＳ きぼう船外実験プラットフォーム ドッキング機構

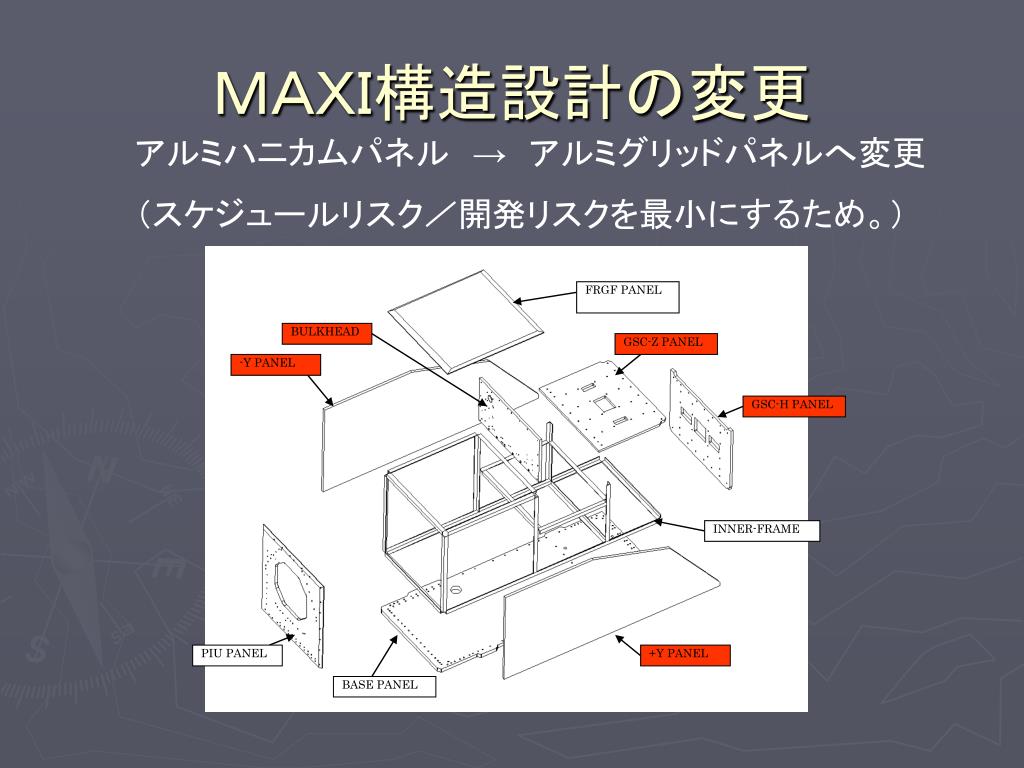

  8. ＭＡＸＩ構造設計の変更 アルミハニカムパネル　→　アルミグリッドパネルへ変更 （スケジュールリスク／開発リスクを最小にするため。） FRGF PANEL BULKHEAD GSC-Z PANEL -Y PANEL GSC-H PANEL INNER-FRAME PIU PANEL +Y PANEL BASE PANEL

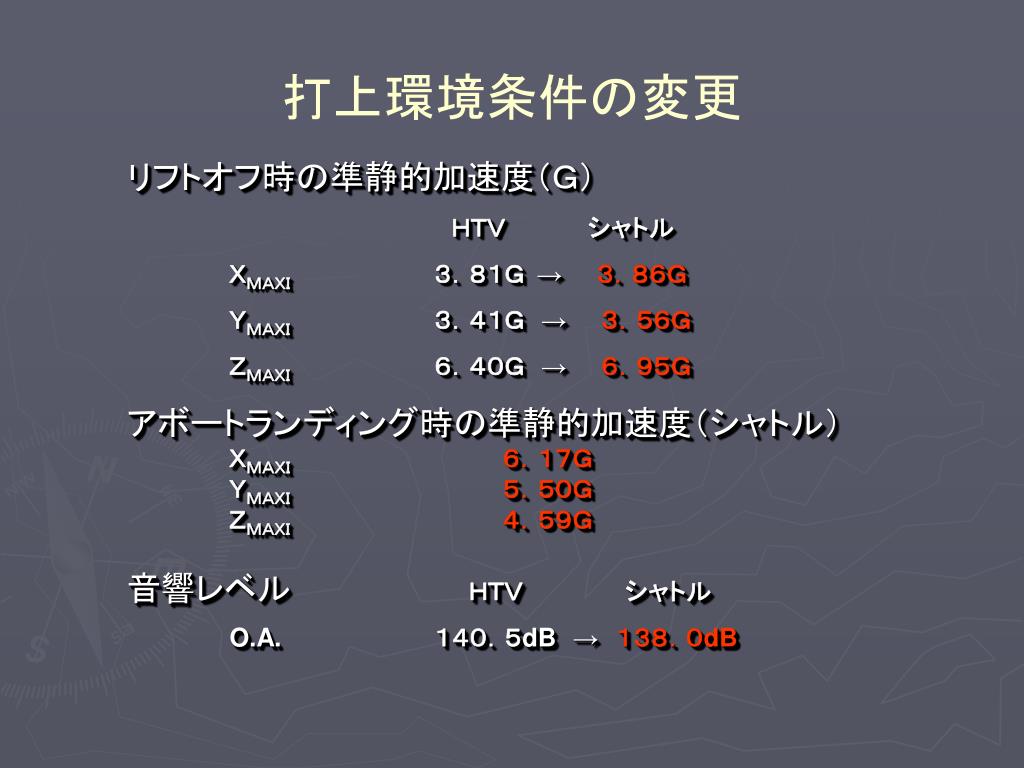

  9. 打上環境条件の変更 リフトオフ時の準静的加速度（Ｇ） 　ＨＴＶ 　　　シャトル ＸＭＡＸＩ ３．８１Ｇ →　　３．８６Ｇ ＹＭＡＸＩ 　　　　 　 ３．４１Ｇ　→　　３．５６Ｇ ＺＭＡＸＩ ６．４０Ｇ　→　　６．９５Ｇ アボートランディング時の準静的加速度（シャトル） ＸＭＡＸＩ６．１７Ｇ ＹＭＡＸＩ５．５０Ｇ ＺＭＡＸＩ４．５９Ｇ 音響レベル 　　ＨＴＶ　　　　　　シャトル O.A. １４０．５dB　→　１３８．０dB

  10. シャトル　　　　　　　（見直し結果） 旧（ＨＴＶ）

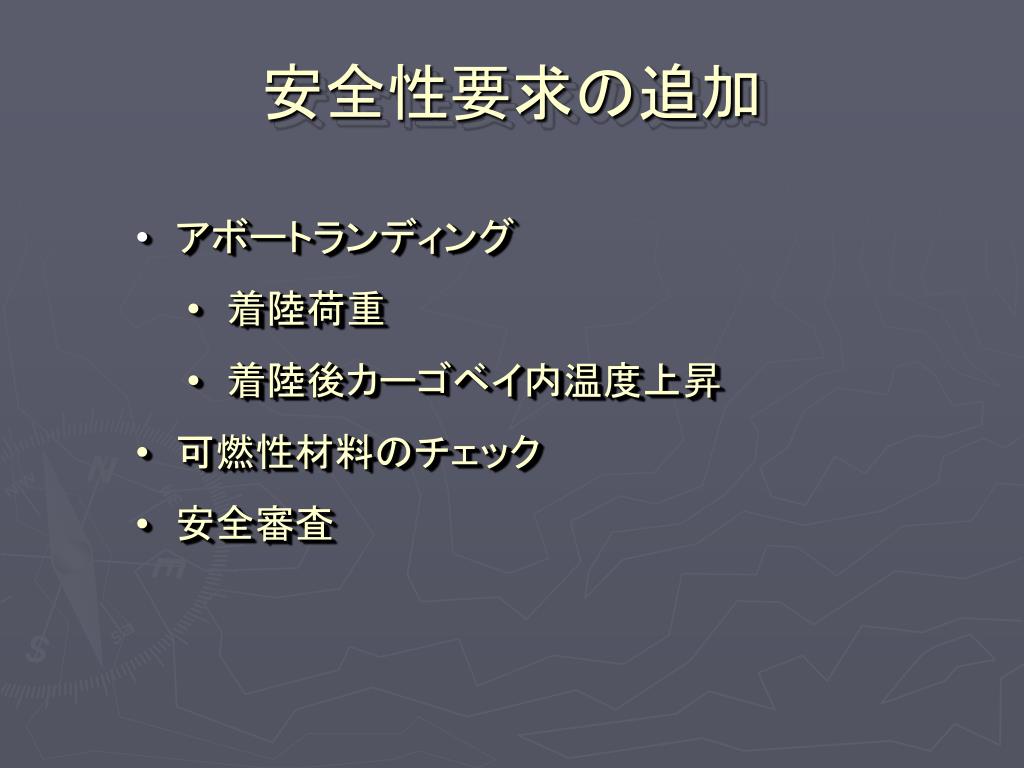

  11. 安全性要求の追加 • アボートランディング • 　着陸荷重 • 　着陸後カーゴベイ内温度上昇 • 　可燃性材料のチェック • 　安全審査

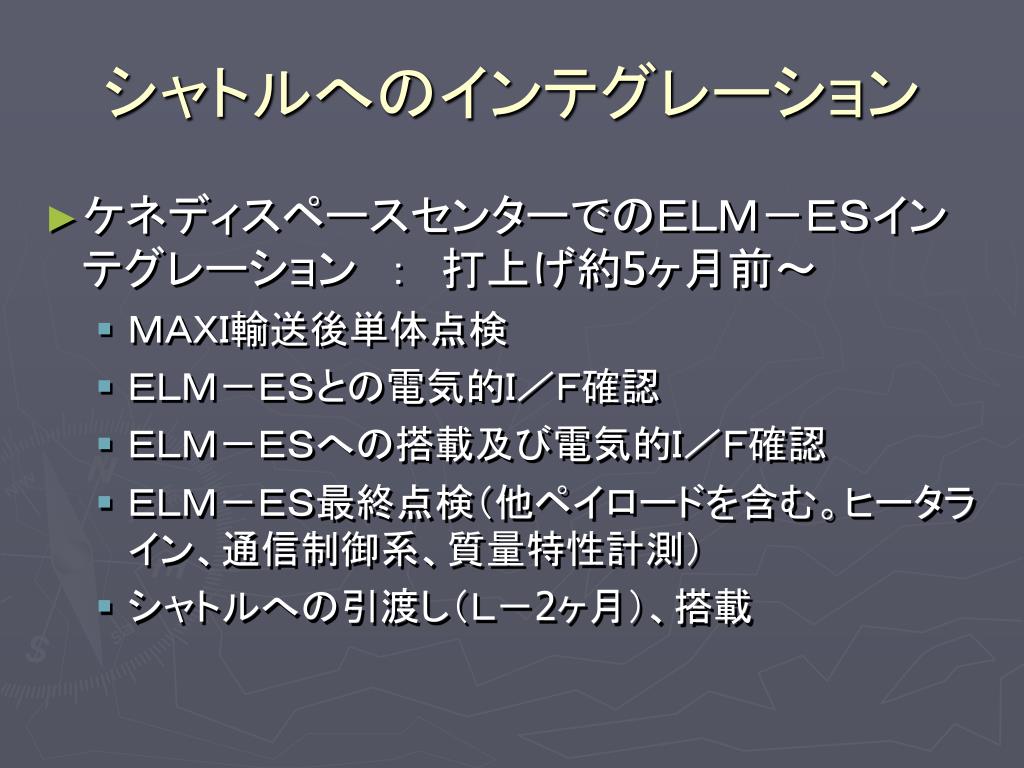

  12. シャトルへのインテグレーション • ケネディスペースセンターでのＥＬＭ－ＥＳインテグレーション　：　打上げ約5ヶ月前～ • ＭＡＸＩ輸送後単体点検 • ＥＬＭ－ＥＳとの電気的Ｉ／Ｆ確認 • ＥＬＭ－ＥＳへの搭載及び電気的Ｉ／Ｆ確認 • ＥＬＭ－ＥＳ最終点検（他ペイロードを含む。ヒータライン、通信制御系、質量特性計測） • シャトルへの引渡し（Ｌ－2ヶ月）、搭載

  13. 留意事項 • 打上時のカーゴベイ内コンタミネーション • 搭載機器（ＧＳＣ，ＳＳＣ，ＬＨＰＲＳ，ＶＳC,・・・）への打上環境条件の再確認（8月頃の音響試験による） • シャトルからＪＥＭ－ＥＦへの移設時の保温対策（ＰＩＵカバー、ＧＳＣ等） • ＪＥＭ－ＥＦからの軌道上コンタミネーション環境は悪くなる。
