传感器网络数据融合技术研究

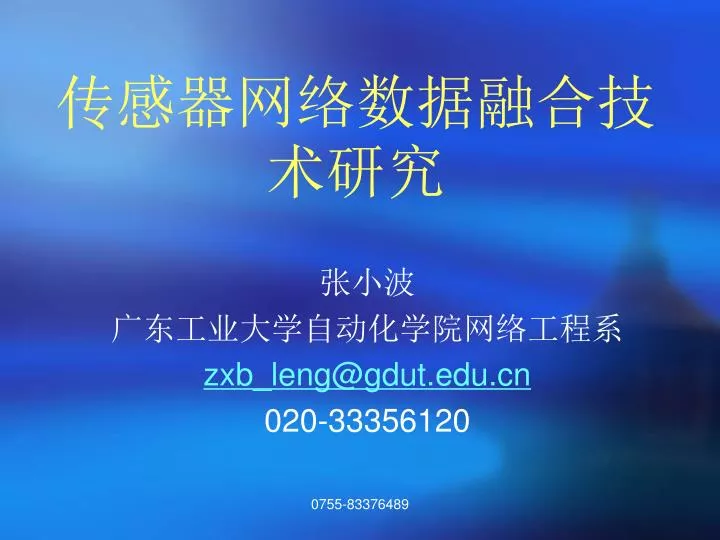

1. 传感器网络数据融合技术研究 张小波 广东工业大学自动化学院网络工程系 zxb_leng@gdut.edu.cn 020-33356120 0755-83376489

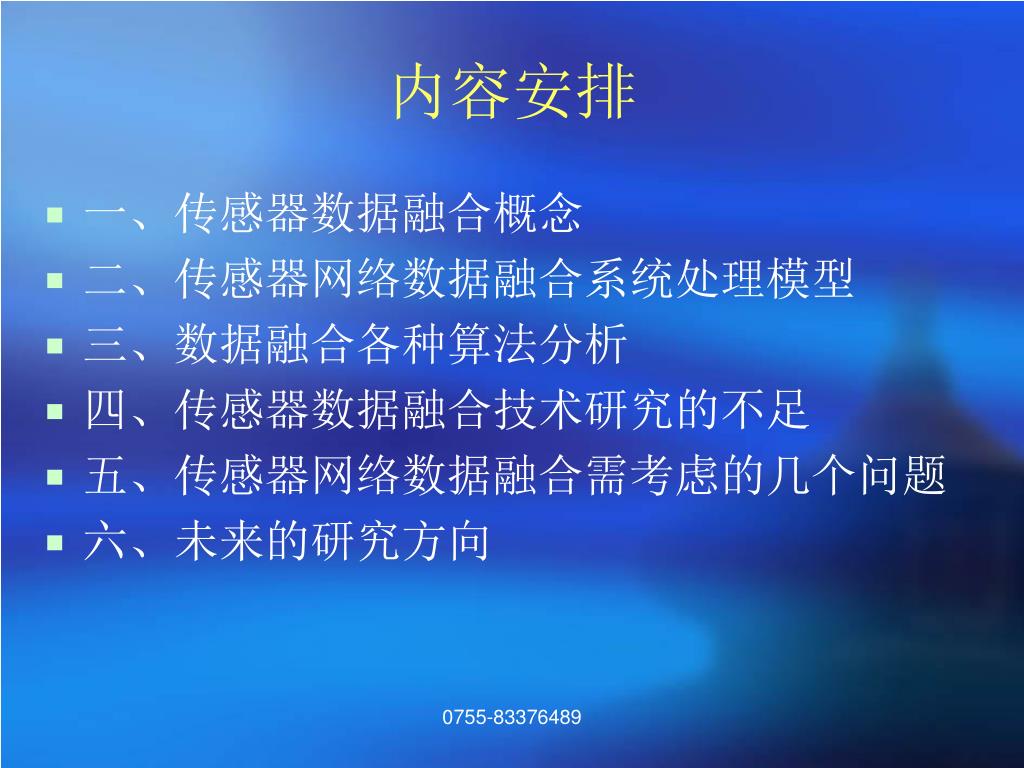

2. 内容安排 • 一、传感器数据融合概念 • 二、传感器网络数据融合系统处理模型 • 三、数据融合各种算法分析 • 四、传感器数据融合技术研究的不足 • 五、传感器网络数据融合需考虑的几个问题 • 六、未来的研究方向 0755-83376489

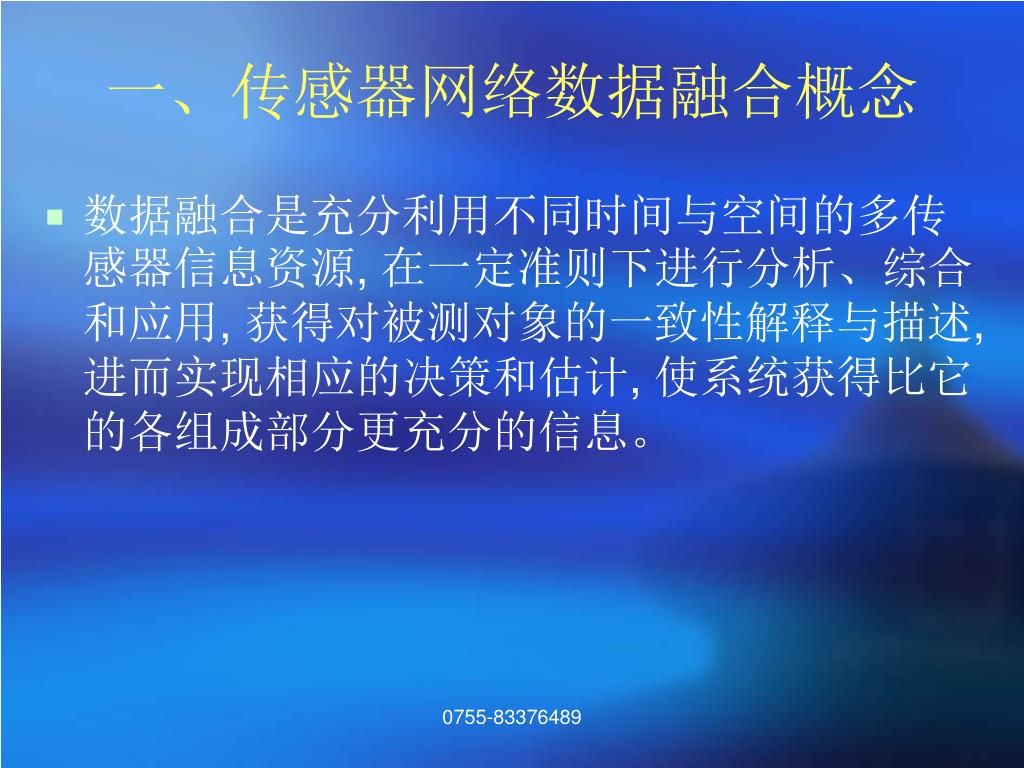

3. 一、传感器网络数据融合概念 • 数据融合是充分利用不同时间与空间的多传感器信息资源, 在一定准则下进行分析、综合和应用, 获得对被测对象的一致性解释与描述, 进而实现相应的决策和估计, 使系统获得比它的各组成部分更充分的信息。 0755-83376489

4. 二、传感器网络数据融合系统处理模型 0755-83376489

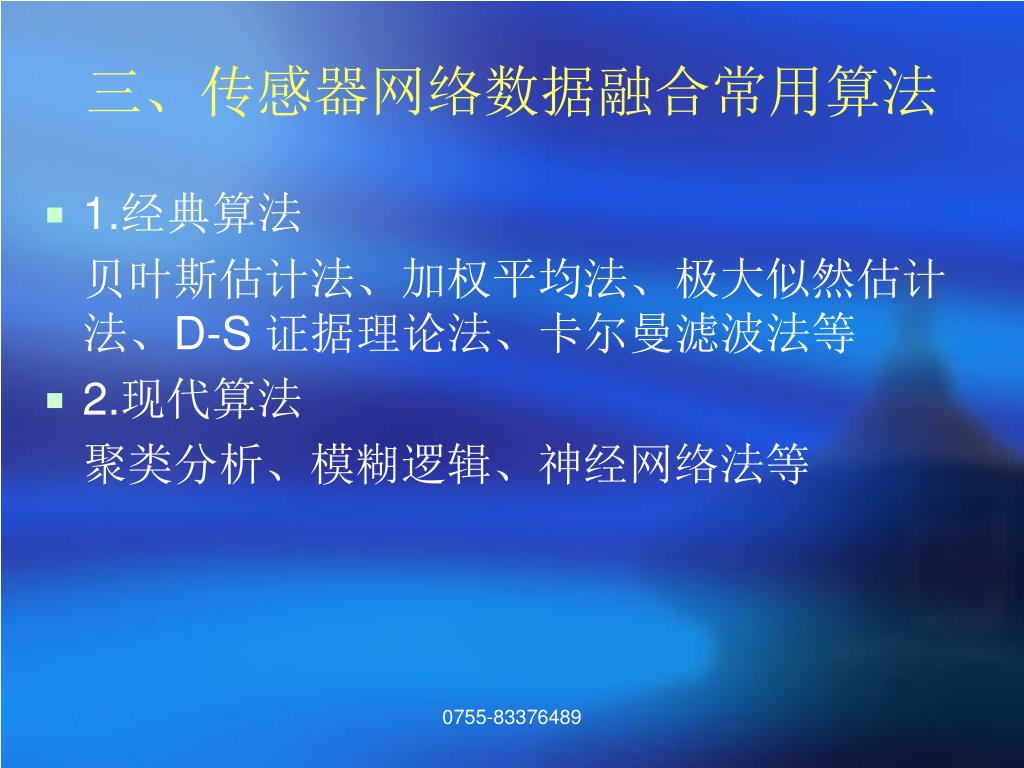

5. 三、传感器网络数据融合常用算法 • 1.经典算法 贝叶斯估计法、加权平均法、极大似然估计法、D-S 证据理论法、卡尔曼滤波法等 • 2.现代算法 聚类分析、模糊逻辑、神经网络法等 0755-83376489

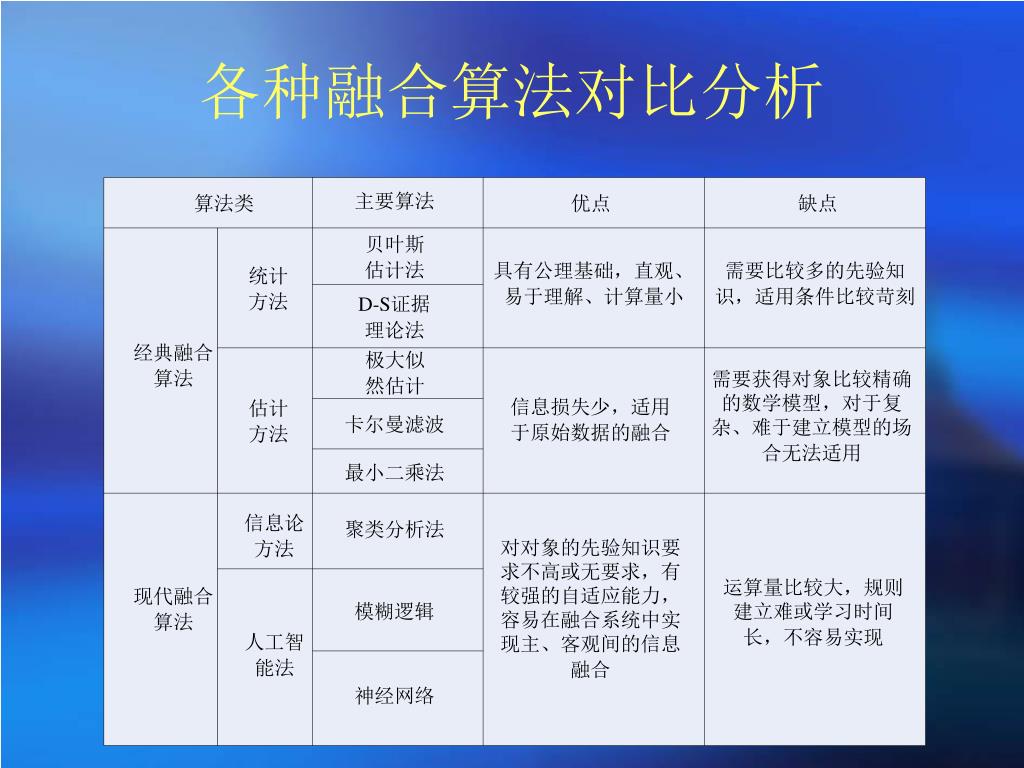

6. 各种融合算法对比分析 0755-83376489

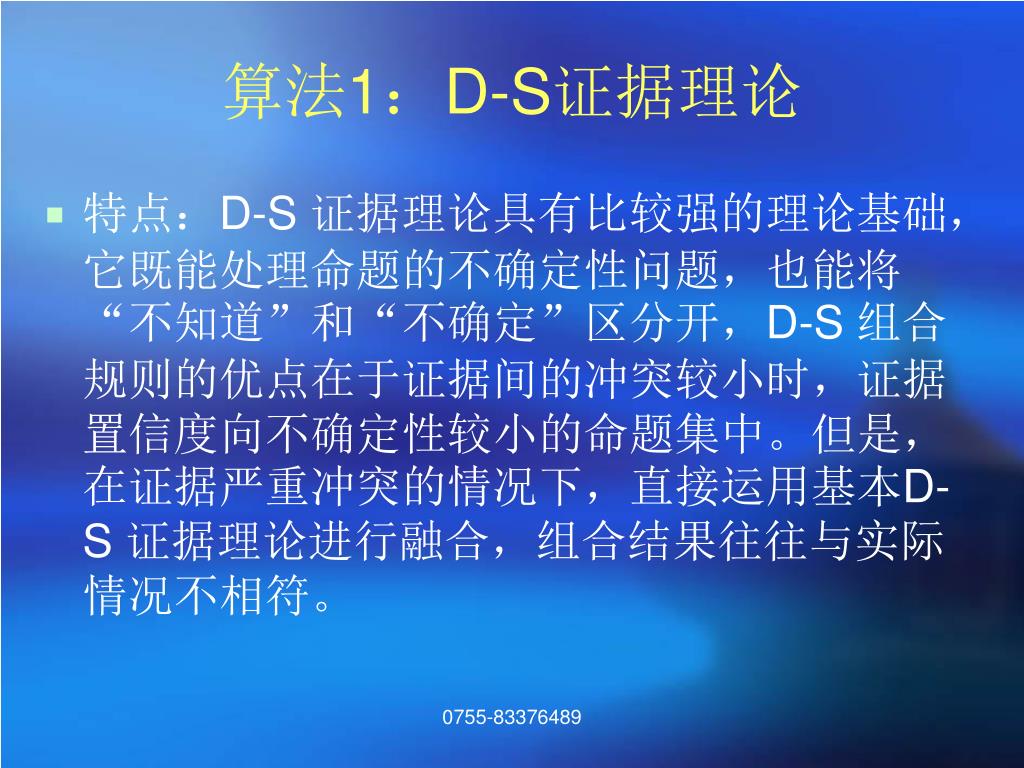

7. 算法1：D-S证据理论 • 特点：D-S 证据理论具有比较强的理论基础，它既能处理命题的不确定性问题，也能将“不知道”和“不确定”区分开，D-S 组合规则的优点在于证据间的冲突较小时，证据置信度向不确定性较小的命题集中。但是，在证据严重冲突的情况下，直接运用基本D-S 证据理论进行融合，组合结果往往与实际情况不相符。 0755-83376489

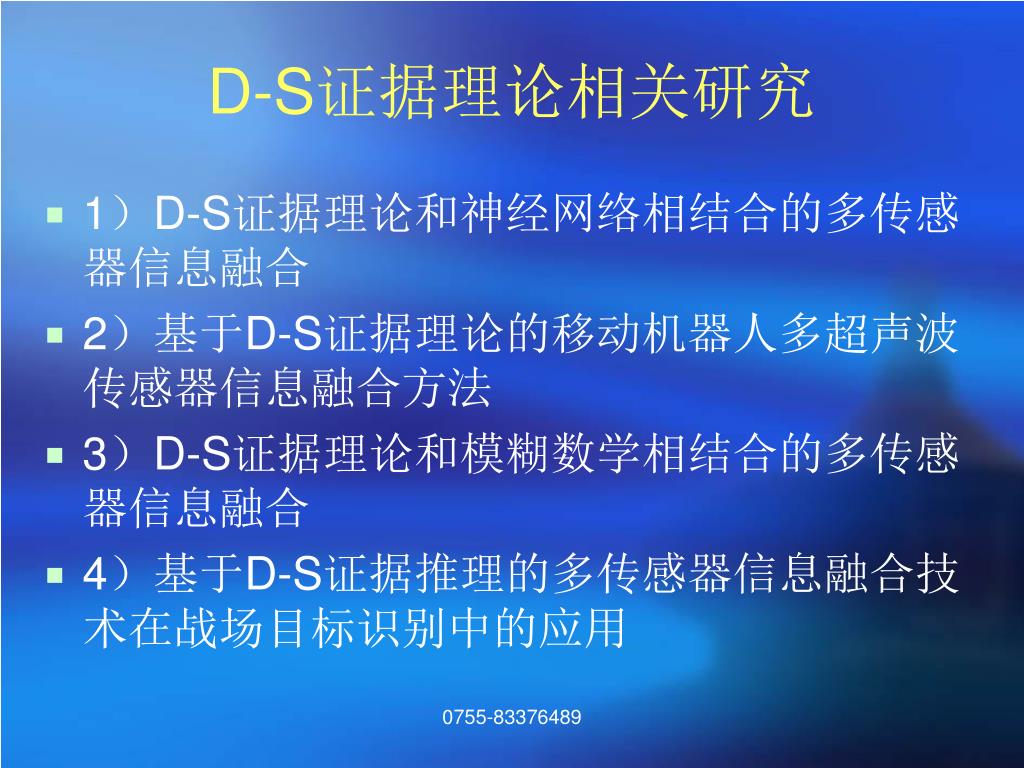

8. D-S证据理论相关研究 • 1）D-S证据理论和神经网络相结合的多传感器信息融合 • 2）基于D-S证据理论的移动机器人多超声波传感器信息融合方法 • 3）D-S证据理论和模糊数学相结合的多传感器信息融合 • 4）基于D-S证据推理的多传感器信息融合技术在战场目标识别中的应用 0755-83376489

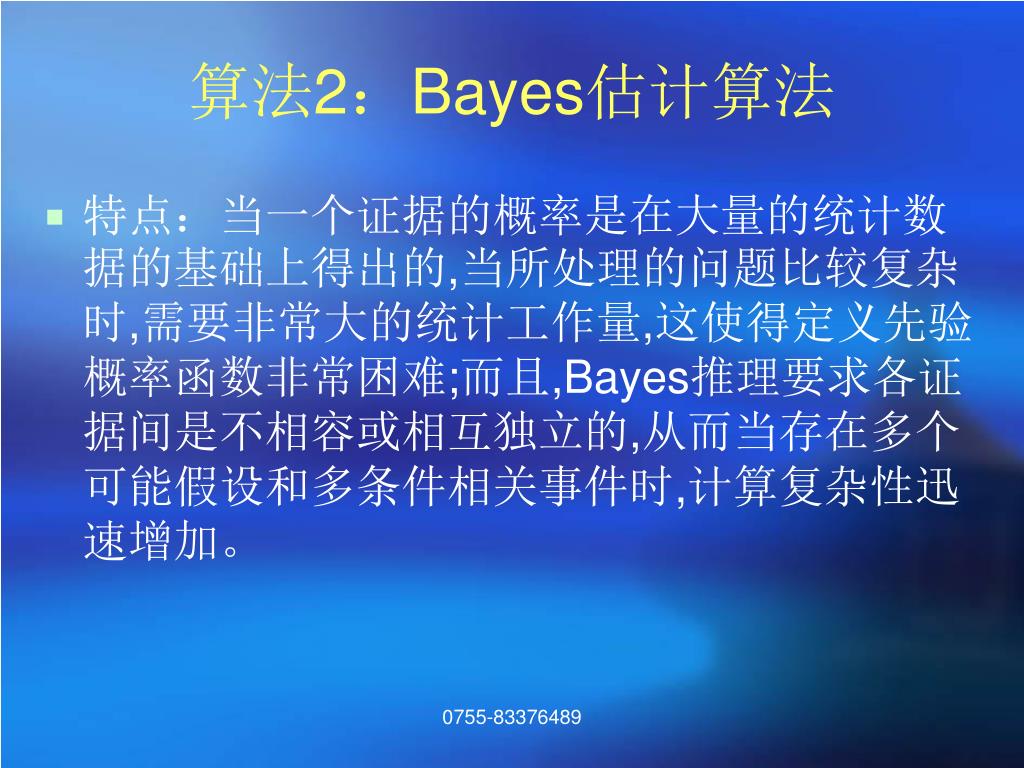

9. 算法2：Bayes估计算法 • 特点：当一个证据的概率是在大量的统计数据的基础上得出的,当所处理的问题比较复杂时,需要非常大的统计工作量,这使得定义先验概率函数非常困难;而且,Bayes推理要求各证据间是不相容或相互独立的,从而当存在多个可能假设和多条件相关事件时,计算复杂性迅速增加。 0755-83376489

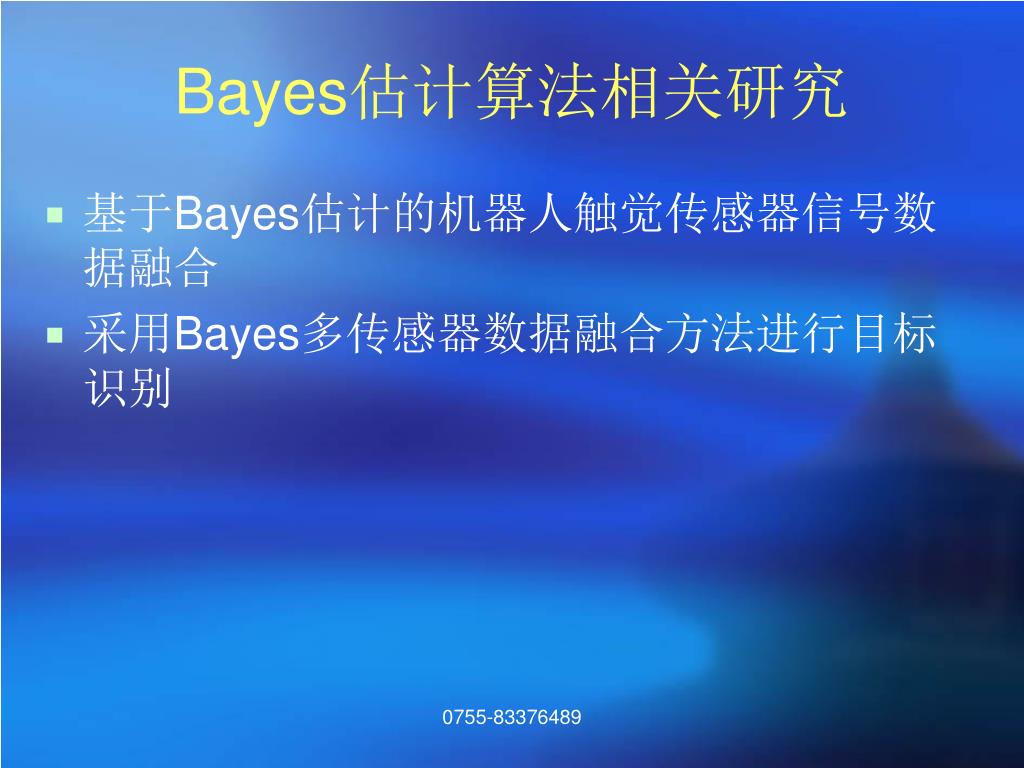

10. Bayes估计算法相关研究 • 基于Bayes估计的机器人触觉传感器信号数据融合 • 采用Bayes多传感器数据融合方法进行目标识别 0755-83376489

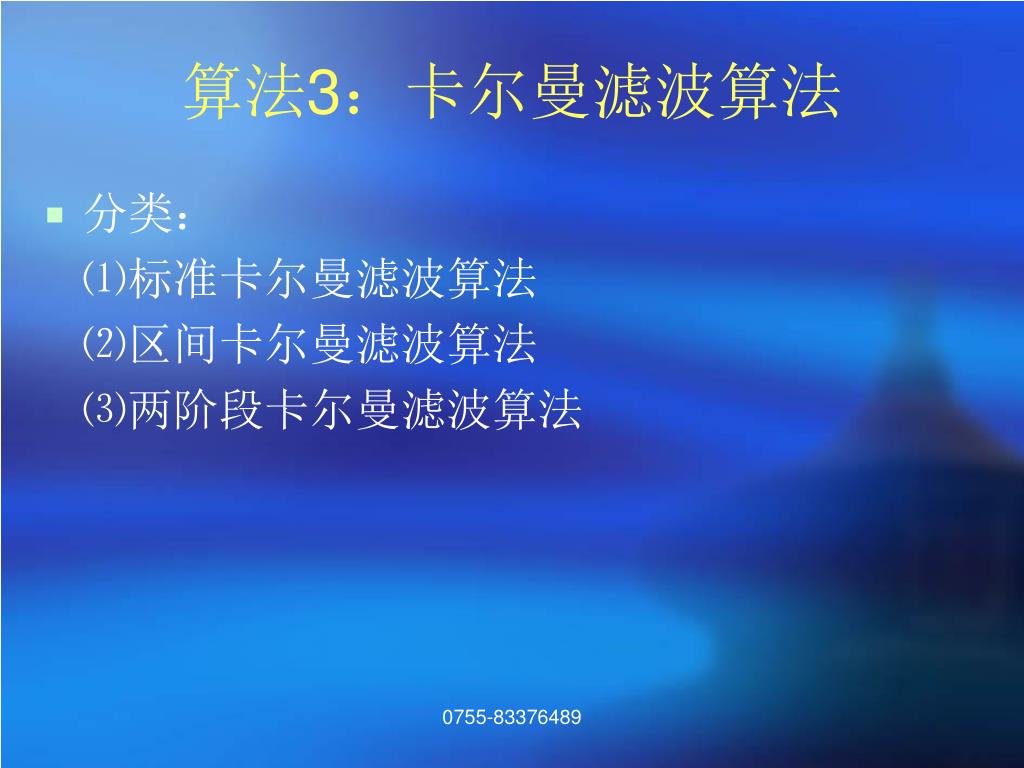

11. 算法3：卡尔曼滤波算法 • 分类： ⑴标准卡尔曼滤波算法 ⑵区间卡尔曼滤波算法 ⑶两阶段卡尔曼滤波算法 0755-83376489

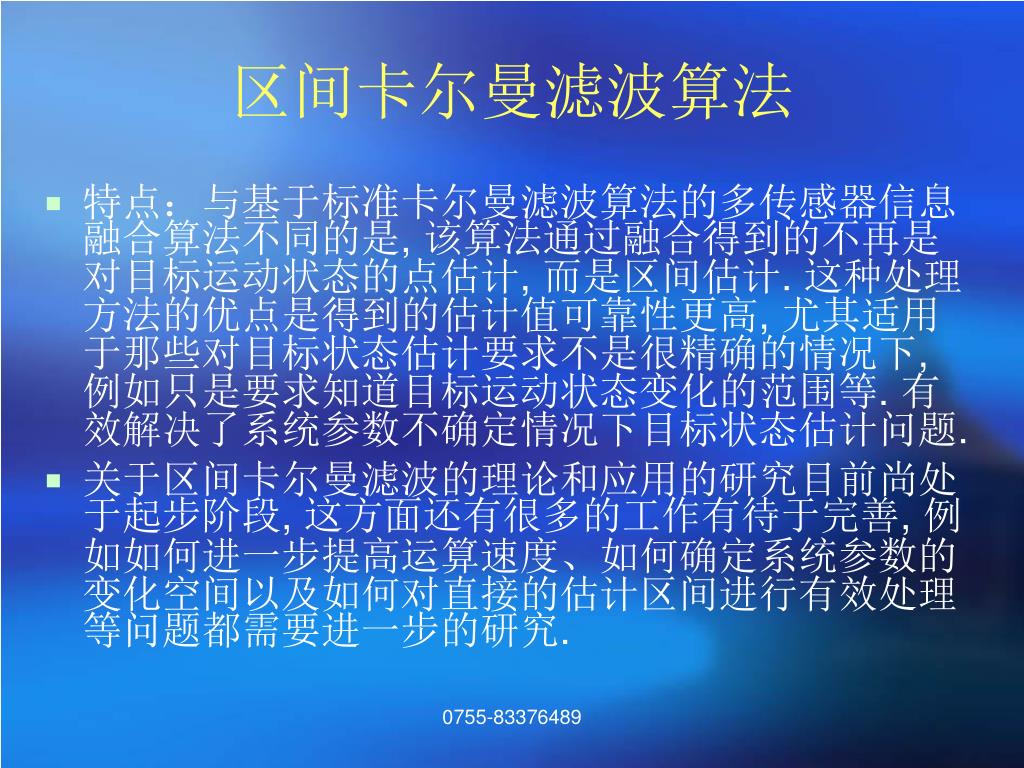

12. 区间卡尔曼滤波算法 • 特点：与基于标准卡尔曼滤波算法的多传感器信息融合算法不同的是, 该算法通过融合得到的不再是对目标运动状态的点估计, 而是区间估计. 这种处理方法的优点是得到的估计值可靠性更高, 尤其适用于那些对目标状态估计要求不是很精确的情况下, 例如只是要求知道目标运动状态变化的范围等. 有效解决了系统参数不确定情况下目标状态估计问题. • 关于区间卡尔曼滤波的理论和应用的研究目前尚处于起步阶段, 这方面还有很多的工作有待于完善, 例如如何进一步提高运算速度、如何确定系统参数的变化空间以及如何对直接的估计区间进行有效处理等问题都需要进一步的研究. 0755-83376489

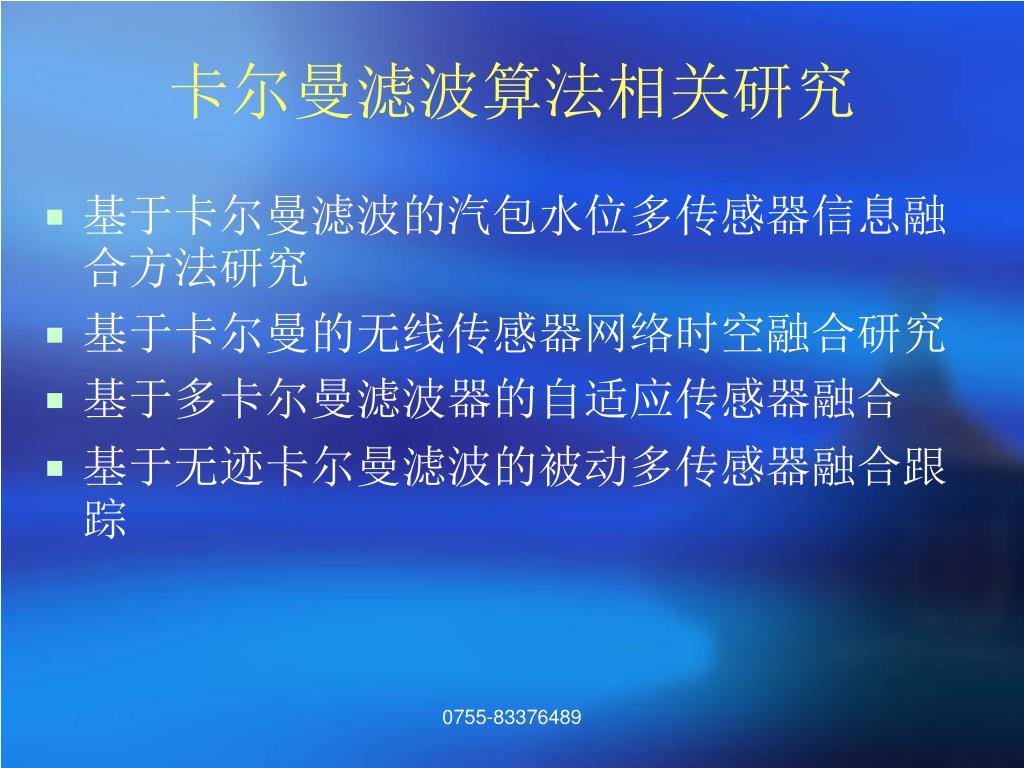

13. 卡尔曼滤波算法相关研究 • 基于卡尔曼滤波的汽包水位多传感器信息融合方法研究 • 基于卡尔曼的无线传感器网络时空融合研究 • 基于多卡尔曼滤波器的自适应传感器融合 • 基于无迹卡尔曼滤波的被动多传感器融合跟踪 0755-83376489

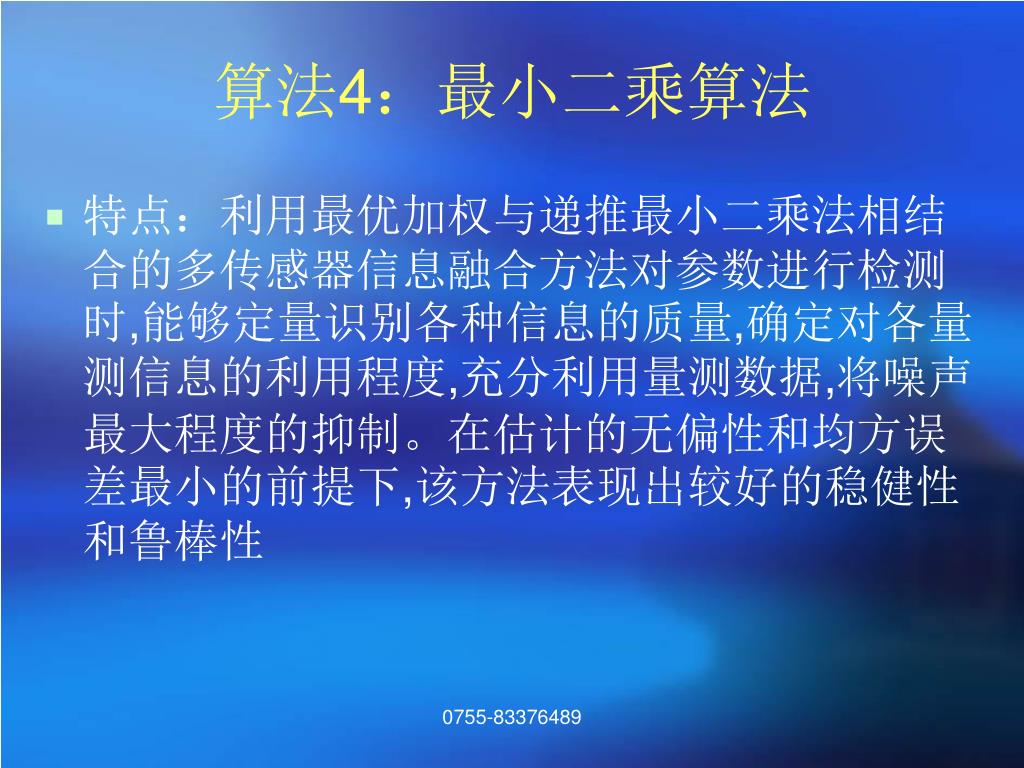

14. 算法4：最小二乘算法 • 特点：利用最优加权与递推最小二乘法相结合的多传感器信息融合方法对参数进行检测时,能够定量识别各种信息的质量,确定对各量测信息的利用程度,充分利用量测数据,将噪声最大程度的抑制。在估计的无偏性和均方误差最小的前提下,该方法表现出较好的稳健性和鲁棒性 0755-83376489

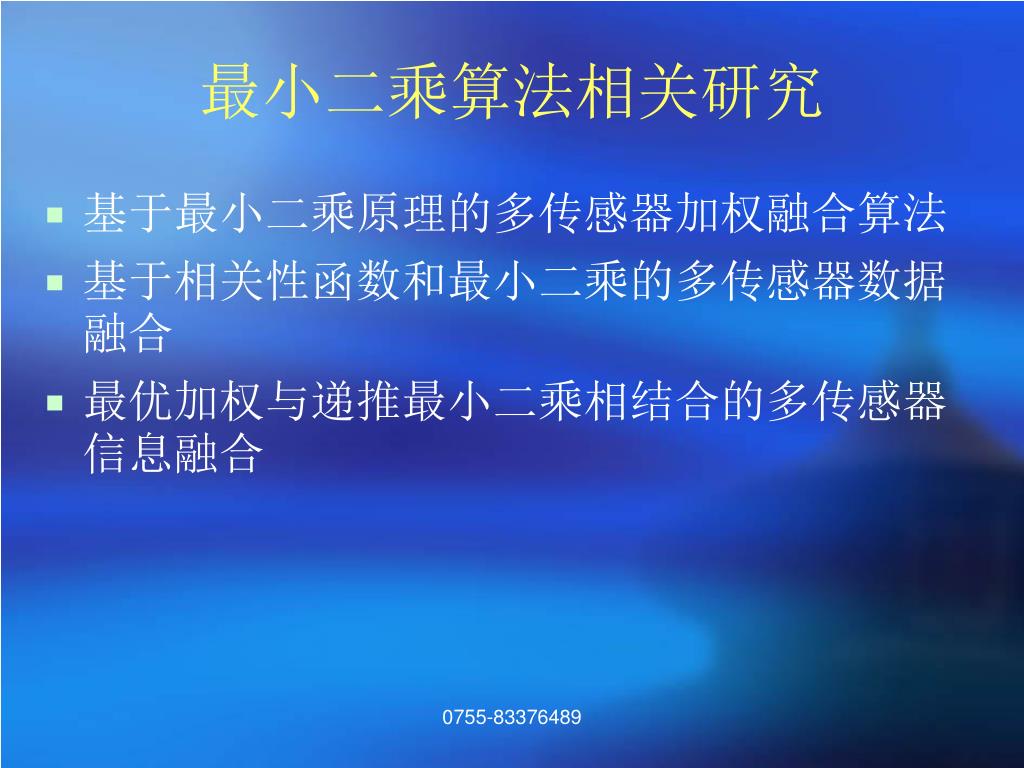

15. 最小二乘算法相关研究 • 基于最小二乘原理的多传感器加权融合算法 • 基于相关性函数和最小二乘的多传感器数据融合 • 最优加权与递推最小二乘相结合的多传感器信息融合 0755-83376489

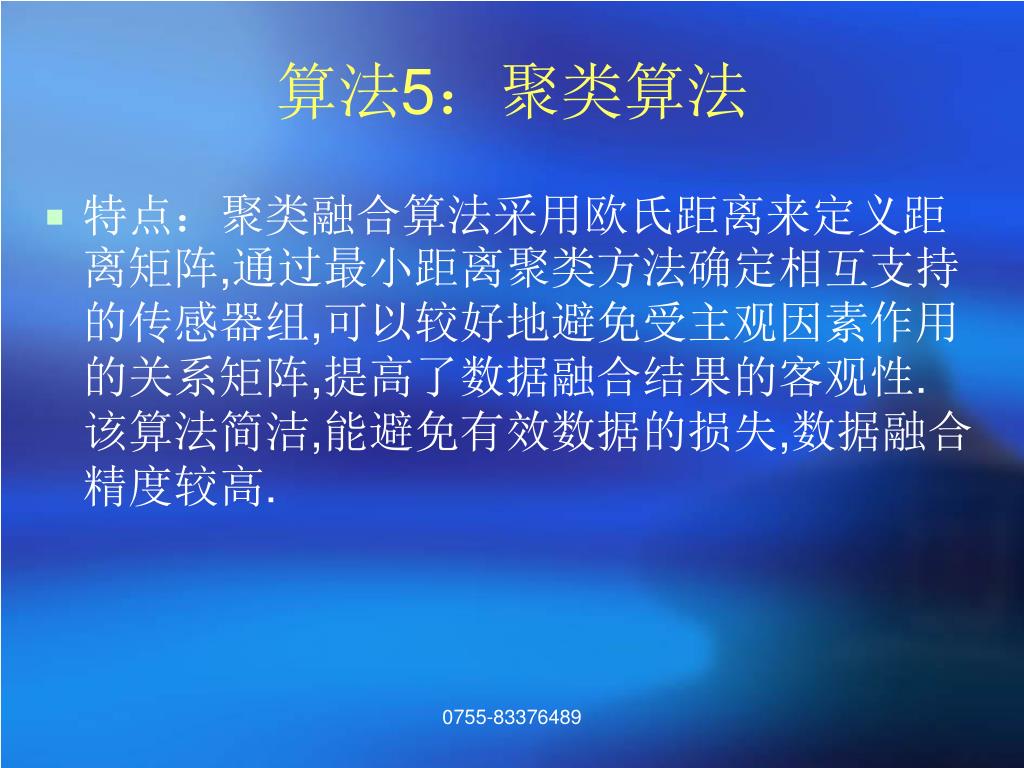

16. 算法5：聚类算法 • 特点：聚类融合算法采用欧氏距离来定义距离矩阵,通过最小距离聚类方法确定相互支持的传感器组,可以较好地避免受主观因素作用的关系矩阵,提高了数据融合结果的客观性. 该算法简洁,能避免有效数据的损失,数据融合精度较高. 0755-83376489

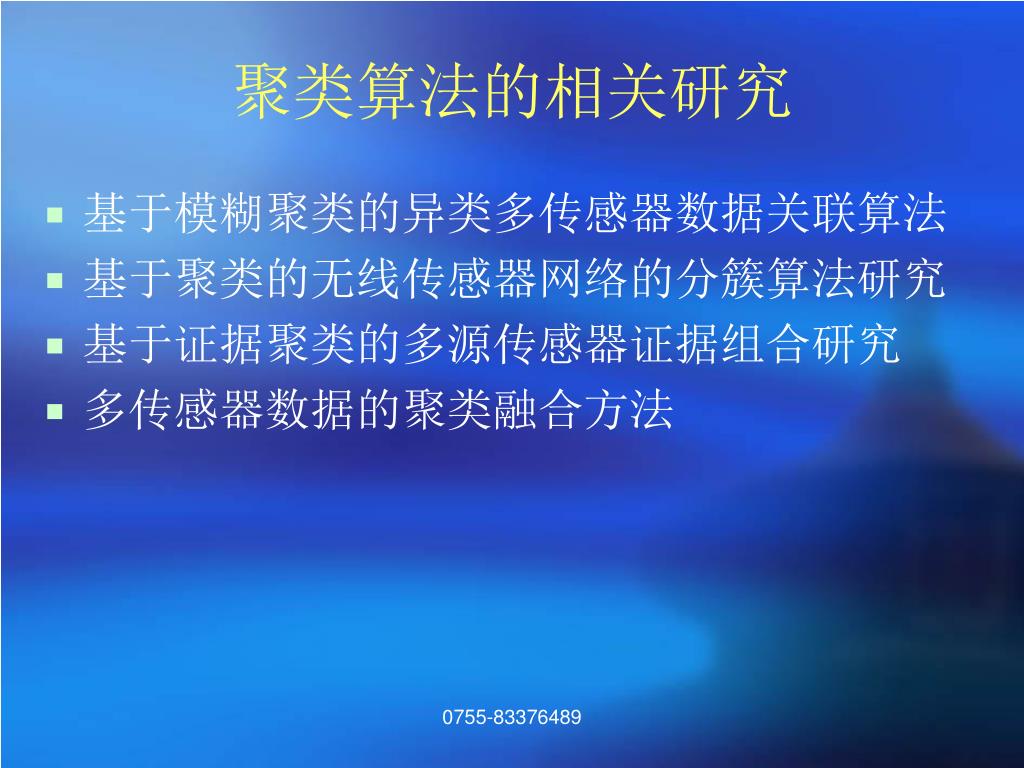

17. 聚类算法的相关研究 • 基于模糊聚类的异类多传感器数据关联算法 • 基于聚类的无线传感器网络的分簇算法研究 • 基于证据聚类的多源传感器证据组合研究 • 多传感器数据的聚类融合方法 0755-83376489

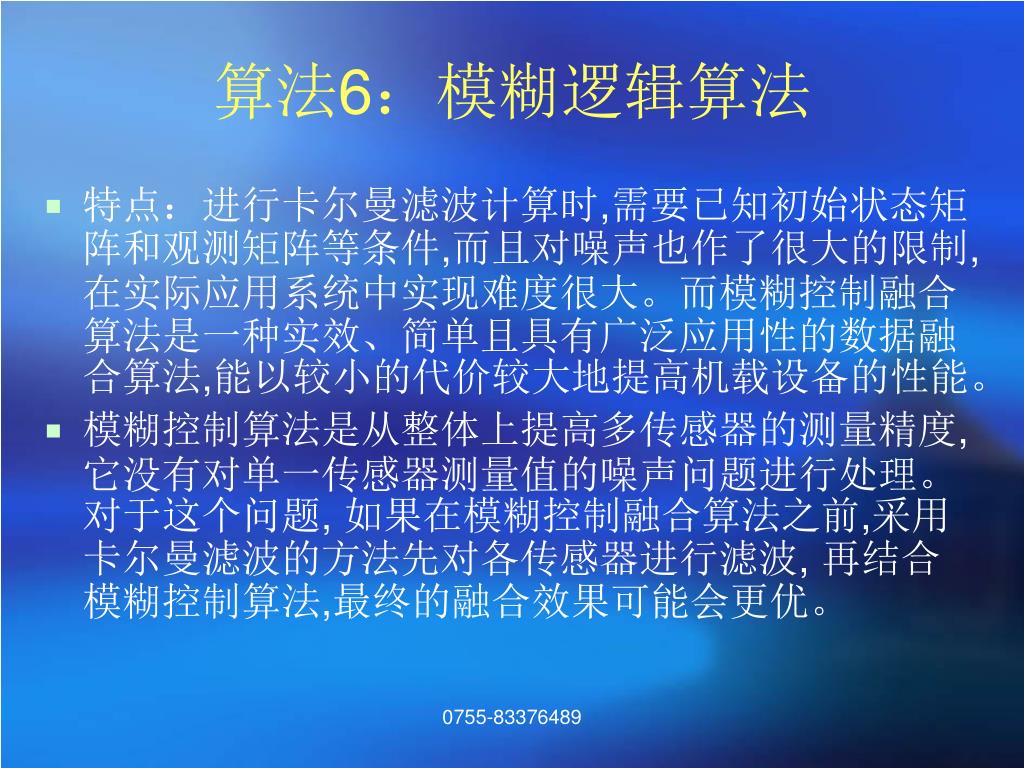

18. 算法6：模糊逻辑算法 • 特点：进行卡尔曼滤波计算时,需要已知初始状态矩阵和观测矩阵等条件,而且对噪声也作了很大的限制,在实际应用系统中实现难度很大。而模糊控制融合算法是一种实效、简单且具有广泛应用性的数据融合算法,能以较小的代价较大地提高机载设备的性能。 • 模糊控制算法是从整体上提高多传感器的测量精度,它没有对单一传感器测量值的噪声问题进行处理。对于这个问题, 如果在模糊控制融合算法之前,采用卡尔曼滤波的方法先对各传感器进行滤波, 再结合模糊控制算法,最终的融合效果可能会更优。 0755-83376489

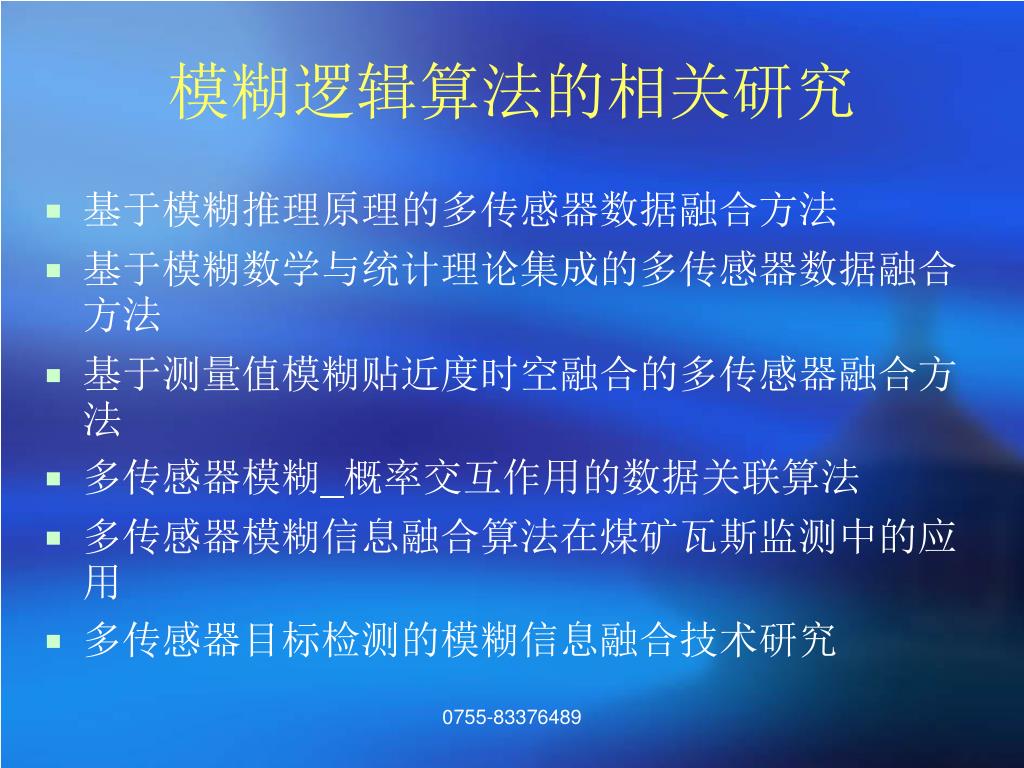

19. 模糊逻辑算法的相关研究 • 基于模糊推理原理的多传感器数据融合方法 • 基于模糊数学与统计理论集成的多传感器数据融合方法 • 基于测量值模糊贴近度时空融合的多传感器融合方法 • 多传感器模糊_概率交互作用的数据关联算法 • 多传感器模糊信息融合算法在煤矿瓦斯监测中的应用 • 多传感器目标检测的模糊信息融合技术研究 0755-83376489

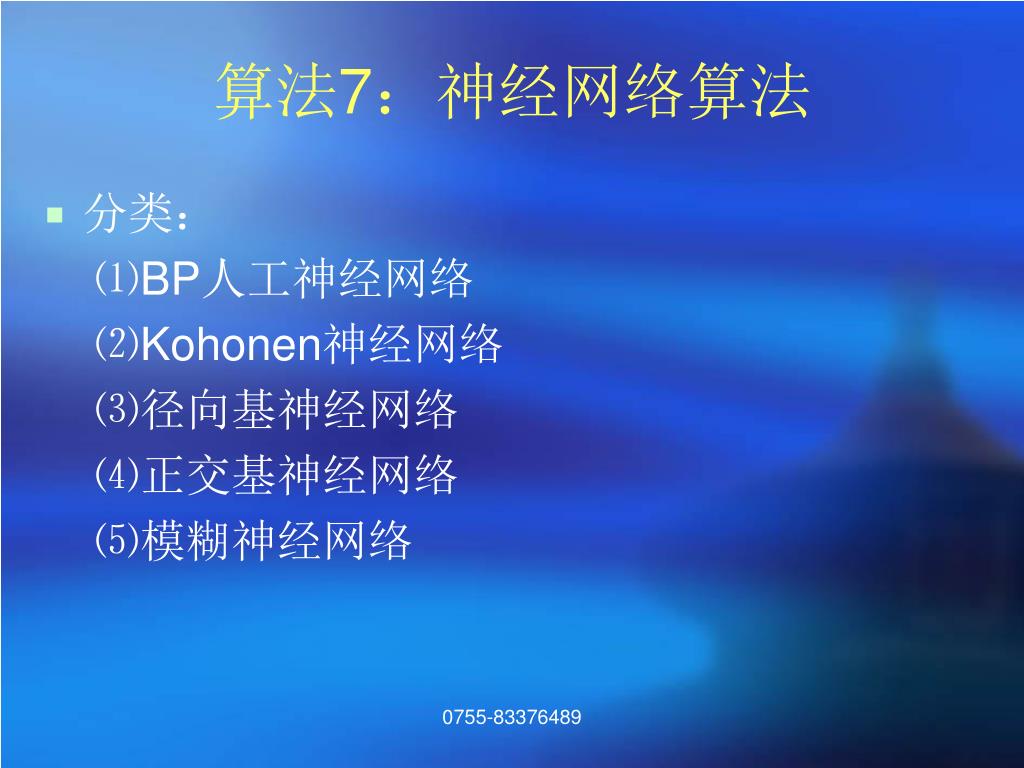

20. 算法7：神经网络算法 • 分类： ⑴BP人工神经网络 ⑵Kohonen神经网络 ⑶径向基神经网络 ⑷正交基神经网络 ⑸模糊神经网络 0755-83376489

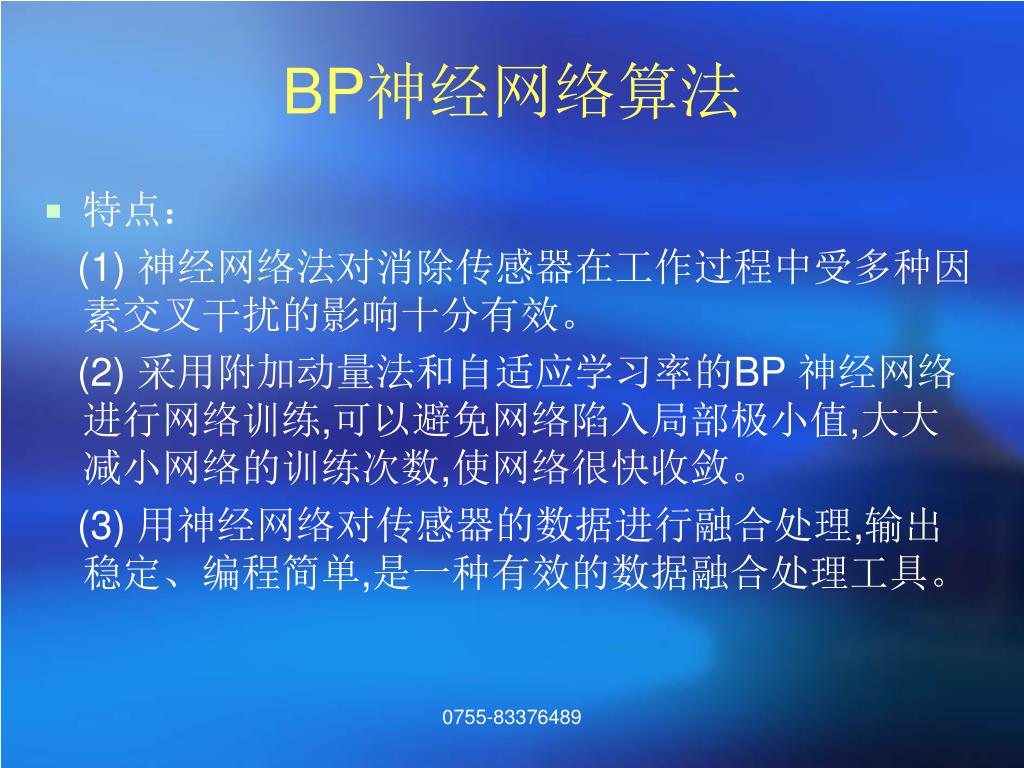

21. BP神经网络算法 • 特点： (1) 神经网络法对消除传感器在工作过程中受多种因素交叉干扰的影响十分有效。 (2) 采用附加动量法和自适应学习率的BP 神经网络进行网络训练,可以避免网络陷入局部极小值,大大减小网络的训练次数,使网络很快收敛。 (3) 用神经网络对传感器的数据进行融合处理,输出稳定、编程简单,是一种有效的数据融合处理工具。 0755-83376489

22. 神经网络算法相关研究 • BP人工神经网络在二传感器数据融合处理中的应用 • 基于D_S理论和神经网络的多传感器信息融合方法 • 基于Kohonen神经网络的多传感器数据关联算法 • 基于径向基神经网络的压力传感器信息融合技术 • 基于模糊神经网络的多传感器信息融合技术及应用 • 基于正交基神经网络算法的多传感器数据融合方法 • 基于阵列神经网络技术的多传感器信息融合 0755-83376489

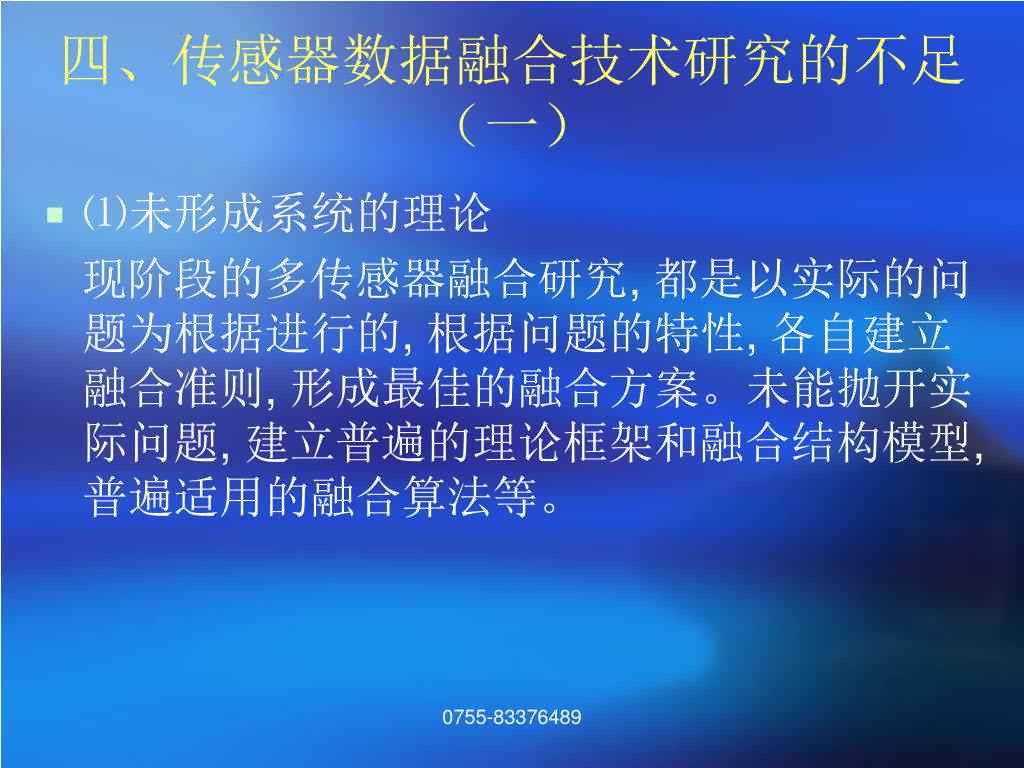

23. 四、传感器数据融合技术研究的不足（一） • ⑴未形成系统的理论 现阶段的多传感器融合研究, 都是以实际的问题为根据进行的, 根据问题的特性, 各自建立融合准则, 形成最佳的融合方案。未能抛开实际问题, 建立普遍的理论框架和融合结构模型, 普遍适用的融合算法等。 0755-83376489

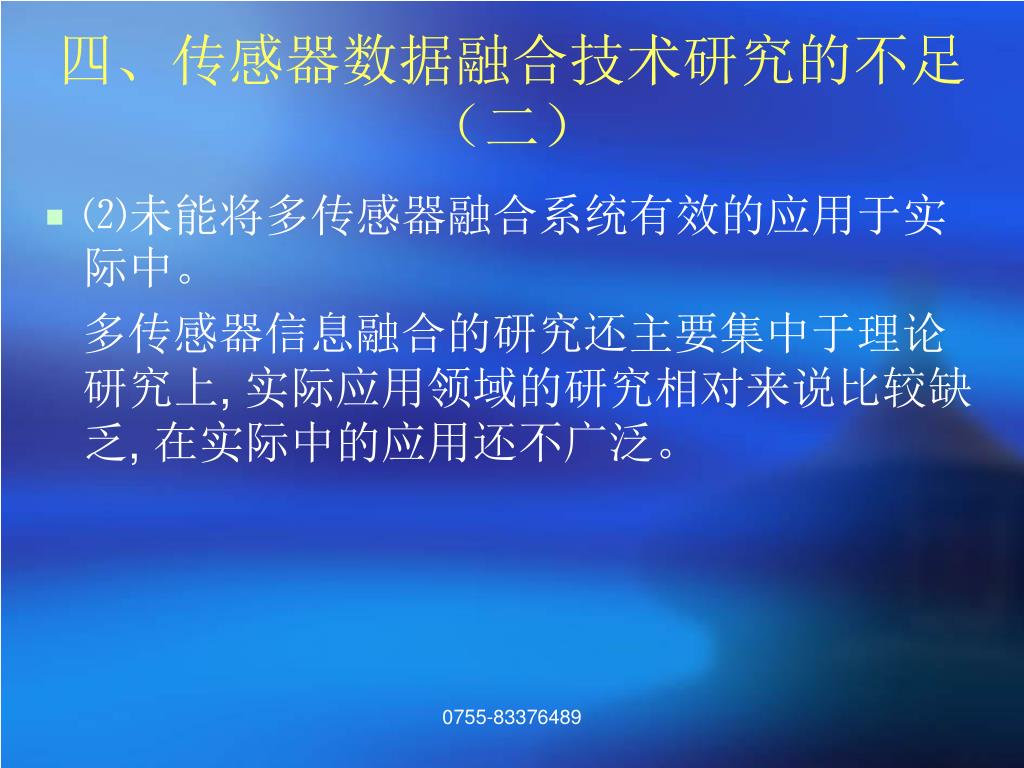

24. 四、传感器数据融合技术研究的不足（二） • ⑵未能将多传感器融合系统有效的应用于实际中。 多传感器信息融合的研究还主要集中于理论研究上, 实际应用领域的研究相对来说比较缺乏, 在实际中的应用还不广泛。 0755-83376489

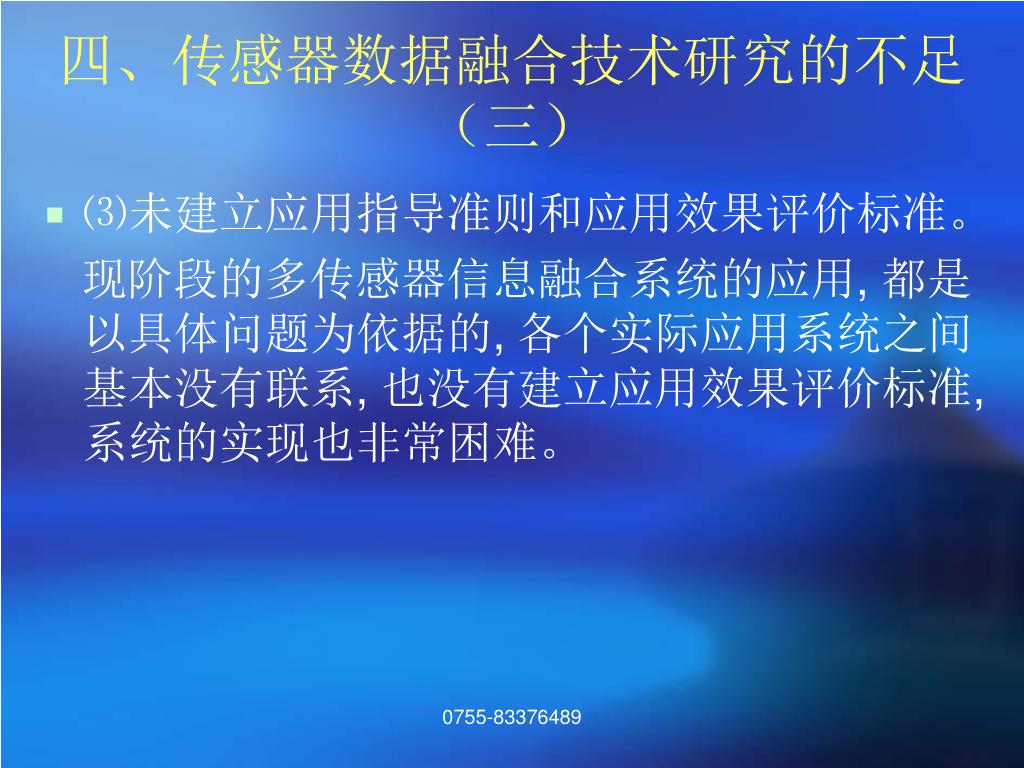

25. 四、传感器数据融合技术研究的不足（三） • ⑶未建立应用指导准则和应用效果评价标准。 现阶段的多传感器信息融合系统的应用, 都是以具体问题为依据的, 各个实际应用系统之间基本没有联系, 也没有建立应用效果评价标准, 系统的实现也非常困难。 0755-83376489

26. 五、传感器网络数据融合需考虑的几个问题 • ⑴融合系统输入输出信息。 • ⑵对各个传感器提供的数据, 进行何种预处理, 所得到的结果能满足融合系统的要求并且信息的损失最少。 • ⑶融合系统采用什么样的结构。 • ⑷采用何种融合算法, 能使融合系统达到性能最优。 • ⑸如何实现融合系统。 0755-83376489

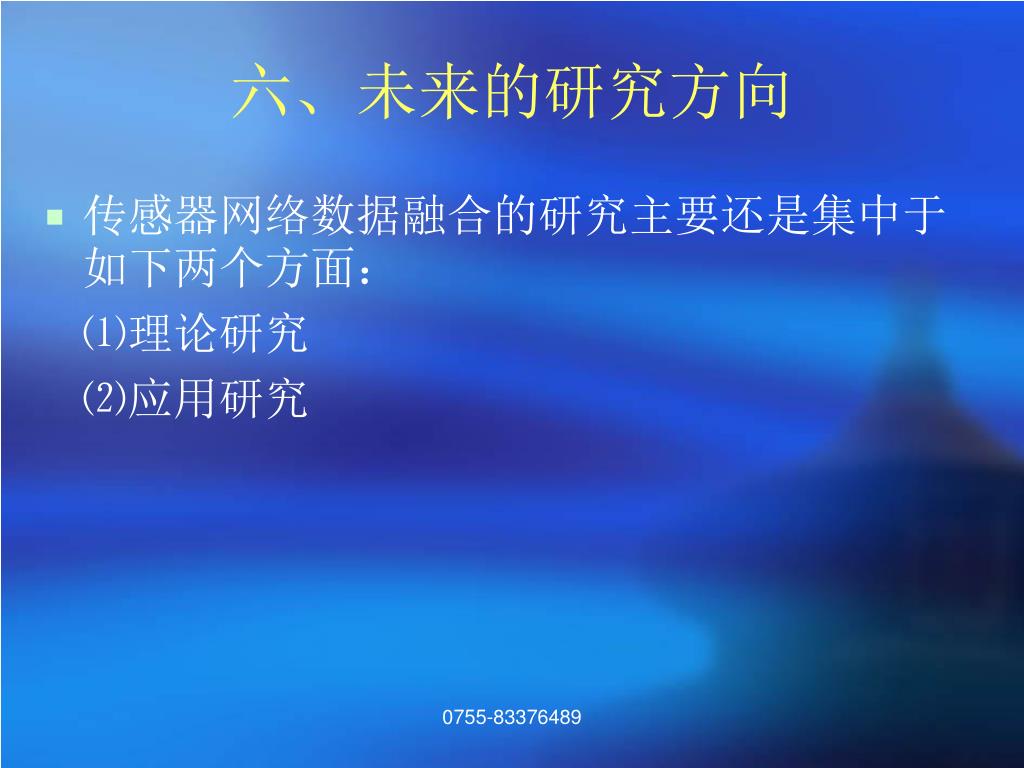

27. 六、未来的研究方向 • 传感器网络数据融合的研究主要还是集中于如下两个方面： ⑴理论研究 ⑵应用研究 0755-83376489

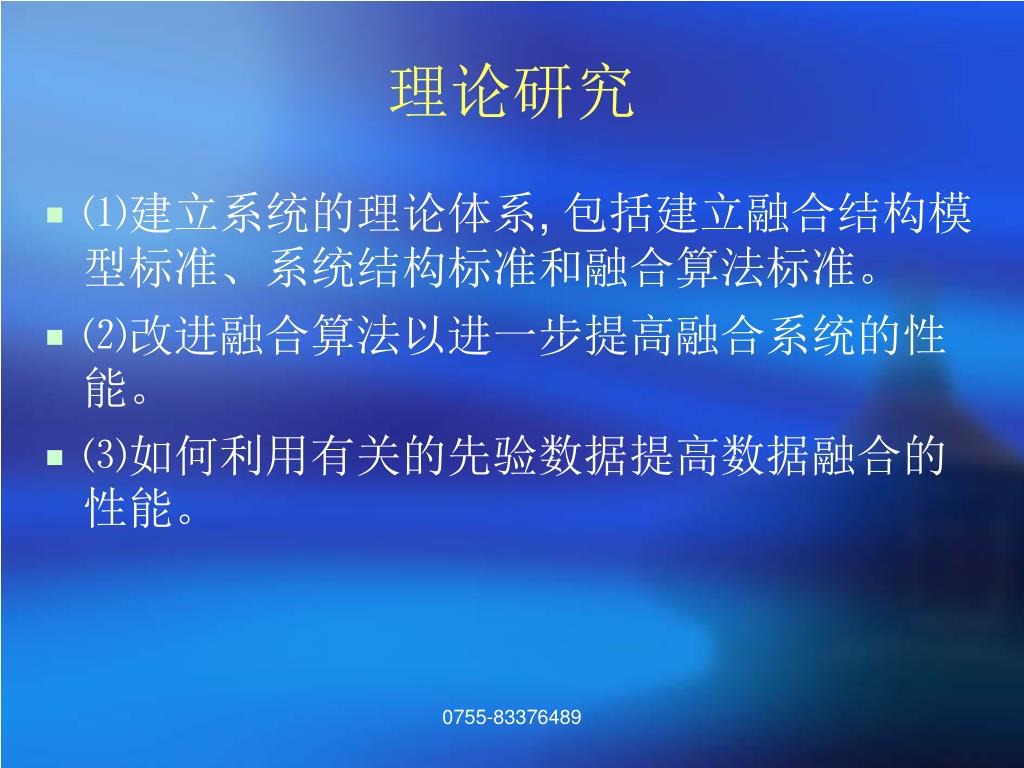

28. 理论研究 • ⑴建立系统的理论体系, 包括建立融合结构模型标准、系统结构标准和融合算法标准。 • ⑵改进融合算法以进一步提高融合系统的性能。 • ⑶如何利用有关的先验数据提高数据融合的性能。 0755-83376489

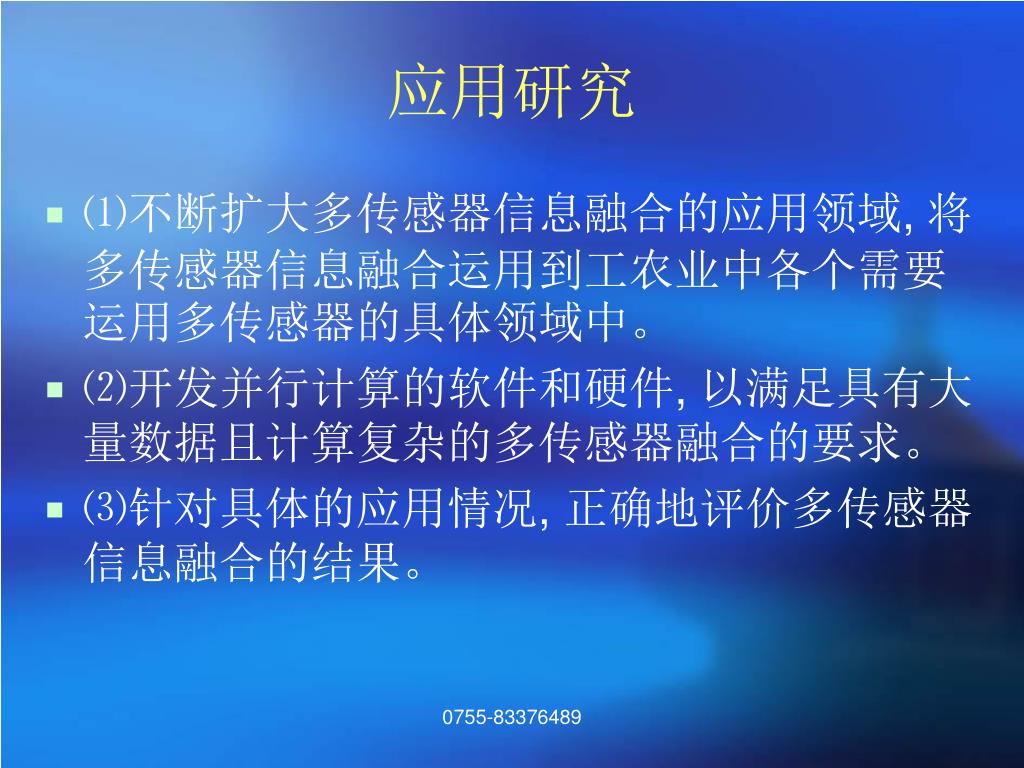

29. 应用研究 • ⑴不断扩大多传感器信息融合的应用领域, 将多传感器信息融合运用到工农业中各个需要运用多传感器的具体领域中。 • ⑵开发并行计算的软件和硬件, 以满足具有大量数据且计算复杂的多传感器融合的要求。 • ⑶针对具体的应用情况, 正确地评价多传感器信息融合的结果。 0755-83376489

30. Thanks! 0755-83376489
