  1. 繪圖型顯示器功能簡介(128*64)

  2. 大綱 • 繪圖型與文字型顯示器之比較 • 繪圖型顯示器-LM6063簡介 • 內部結構 • 腳位說明 • 記憶體配置 • 指令暫存器設定 • 編碼方式 • 128*64繪圖型LCD ¼圖形解析 • 範例：山-文字圖形編碼 • 繪圖型顯示器-發展流程 • 程式解析

  3. 繪圖型與文字型顯示器之比較 • 繪圖型與文字型顯示器兩者功能相似，兩者的差異性為： • 文字型LCD是將固定的字型碼(5×7的點陣字)，透過字元碼一次寫入顯示螢幕。相對地，繪圖型LCG可以直接控制每一個點陣的顯示訊息，因此有更大的設計彈性，顯示一些更複雜的圖形與中文字型。 • 以LM6063為例，顯示器為橫向128點，縱向64點的點矩陣字幕，即128×64繪圖型LCD。

  4. 繪圖型顯示器-LM6063簡介 • LM6063為ㄧ繪圖型顯示器，橫向128點、縱向64點的點矩陣字幕，透過腳位A0選擇資料暫存器或命令暫存器、腳位RD用來讀取暫存器、腳位WR用來寫入暫存器、腳位CS1用來選擇致能顯示幕，D0~D7則為資料輸入Port口。

  5. 內部結構 繪圖型的內部結構除了與文字型LCD功能相似的指令暫存器(IR)、資料暫存器(DR)外，額外還有下列幾項暫存器: • 顯示資料記憶體(DD RAM)： LCG儲存圖點資料的記憶體，DD RAM的一個位元(bit)，對應顯示器面板(display panel)上的一個亮度，位元1為亮點，位元0為暗點。將圖形編碼資料填入此記憶體，即可在LCG顯示圖形資料。 • 顯示器起始列暫存器(Display Start Line Register)：指定DD RAM某一列資料，對應到LCG面板上的第一列，藉此可達到螢幕捲動的功能。 • 位址計數器 (Address Counter)：利用一10個位元的暫存器，指到DD RAM的位址。前3個位元指向縱向的0~7的Page計數，後7個位元指向0~127的行數計數。Page的計數，必須藉由指令設定。行數的計數在讀寫顯示資料時，會自動遞增1，指向下一列。從0到127迴圈計數，計數到127時，在遞增會回到0。

  6. 腳位功能說明

  7. 記憶體配置 64 bit 128 bit

  8. 指令暫存器設定-1

  9. 指令暫存器設定-2 A0=0 選擇命令暫存器、A0=1 選擇資料暫存器 RD=0 選擇讀取、 RD=1 選擇不讀取 WR=0 選擇寫入、 WR=1 選擇不寫入

  10. 編碼方式 配合Sunpls DM字型轉碼器可將圖形文字轉為數位編碼，其編碼方式可分為Up to down，Left to Right(由上至下，由左至右)以及Down to up，Left to Right (由下至上，由左至右)兩種編碼方式，在以下的範例中將介紹Upto Down ，Left to Right以及Downto Up ，Left to Right的編碼方式。

  11. LSB1 LSB0 HSB1 HSB0 1 3 5 7 up to down right to left 編碼方式 up to down right to left 編碼方式： 由上至下由左至右，因此第1個byte先被編碼出來，接下來為2、3、4…接著編碼，若把16*16點矩陣由中間切開我們便能發現上排圖形由字碼1、3、5、7…所構成，下排則由2、4、6、8…所構成。 1byte 2 4 6 1byte

  12. LSB0 LSB1 HSB0 HSB1 down to up right to left 編碼方式 down to up right to left 編碼方式： 由下至上由左至右，因此第1個byte先被編碼出來，接下來為2、3、4…接著編碼，若把16*16點矩陣由中間切開我們便能發現上排圖形由字碼2、4、6、8…所構成，下排則由1、3、5、7…所構成。 1byte 2 4 6 1byte 1 3 5 7

  13. 編碼差異 Up to down，Left to Right(由上至下，由左至右)以及Down to up，Left to Right (由下至上，由左至右)兩種編碼方式的差異在於起始編碼位置不同，由此可知Up to down，Left to Right的編碼方式其位置1、3、5、7…可構成上半截圖型，2、4、6、8…則構成下半截圖形；Down to up，Left to Right則反之其位置2、4、6、8…可構成上半截圖型，1、3、5、7…則構成下半截圖形。 PS：我們所使用編碼方式為Up to down，Left to Right。

  14. 64 bit 1byte 1byte 1 5 2 6 3 7 8 4 16 bit 16 bit page0 Y軸 一16*16文字圖形所佔面積 page1 page2 page3 128*64繪圖型LCD ¼圖形解析 X軸由第0bit 由上圖得知我們若欲寫入一16*16文字則起始位置由Y軸page0開始，X軸由第0bit開始，寫完1若欲寫2則X軸由第16bit接續寫入。

  15. LSB0 LSB1 HSB0 HSB1 山-文字圖形編碼 0x00,0x00 文字圖形編碼格式介紹 後 right to left 先 down to up 綠色為 0 白色為 1 以第二行0x7f為例 0111 1111 0x7f,0xf0 編碼方式以down to up right to left所編出的字碼為： 0x00,0x00,0x7f,0xf0,0x40,0x00,0x40,0x00, 0x40,0x00,0x40,0x00,0x40,0x00,0x7f,0xfe, 0x40,0x00,0x40,0x00,0x40,0x00,0x40,0x00, 0x40,0x00,0x7f,0xf0,0x00,0x00,0x00,0x00

  16. LSB1 LSB0 HSB1 HSB0 山-文字圖形編碼 0x00,0x00 文字圖形編碼格式介紹 後 right to left 先 down to up 綠色為 0 白色為 1 以第二行0x7f為例 0111 1111 0x0f,0xfe 編碼方式以down to up right to left所編出的字碼為： 0x00,0x00,0x0f,0xfe,0x00,0x02,0x00,0x02, 0x00,0x02,0x00,0x02,0x00,0x02,0x7f,0xfe, 0x00,0x02,0x00,0x02,0x00,0x02,0x00,0x02, 0x00,0x02,0x0f,0xfe,0x00,0x00,0x00,0x00

  17. main 發展過程 GLCD_Putch initial clear_LCD show_pattern WRITE_DATA WRITE_COMMAND 發展流程-程式金字塔 發展繪圖型LCD必須先由底層的WRITE_DATA、WRITE_COMMAND副程式作為成功的出發點，再一點一滴的往上成長，到達最後再根據動作變化而設計出不同的演算流程。

  18. void WRITE_DATA(unsigned char Data) DATA_BUS = Data; //send command to BUS AO=1; //select command RD=1; //close read WR=0; //open write CS1 = 0; //enable cs1 delay_25us(2); CS1 = 1; //disable cs1 delay_25us(1); WR=1; //close write RD=0; //open read 程式說明_寫入資料副程式： 選擇寫入資料暫存器，寫入參數為Data A0設定為1選擇資料暫存器，RD設定為1為不讀取，WR設為0則表示寫入

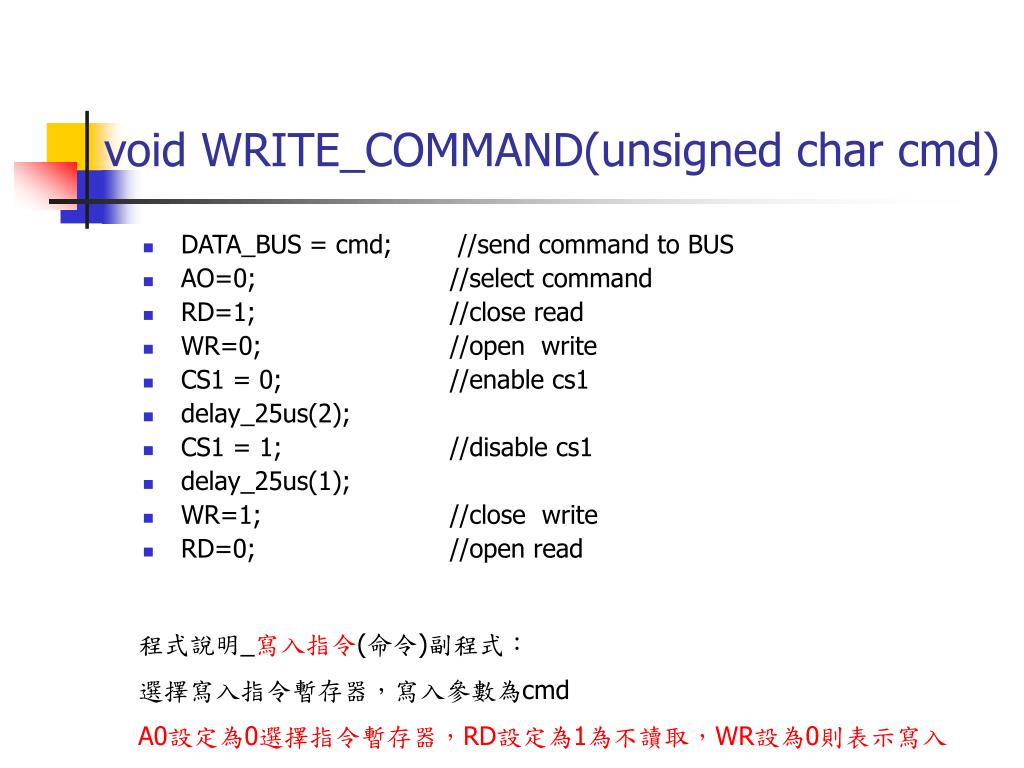

  19. void WRITE_COMMAND(unsigned char cmd) • DATA_BUS = cmd; //send command to BUS • AO=0; //select command • RD=1; //close read • WR=0; //open write • CS1 = 0; //enable cs1 • delay_25us(2); • CS1 = 1; //disable cs1 • delay_25us(1); • WR=1; //close write • RD=0; //open read 程式說明_寫入指令(命令)副程式： 選擇寫入指令暫存器，寫入參數為cmd A0設定為0選擇指令暫存器，RD設定為1為不讀取，WR設為0則表示寫入

  20. 初始化動作設定(必須)

  21. void initial() WRITE_COMMAND(0xa1); //ADC = 1; WRITE_COMMAND(0xc0); //SHL = 0; WRITE_COMMAND(0xa2); //LCD Bias 1/9 WRITE_COMMAND(0x40); //LINE = 0; WRITE_COMMAND(0xa4); //ENTIRE DISPALY OFF; WRITE_COMMAND(0xa6); //REVERSE DISPALY OFF; WRITE_COMMAND(0x2f); //POWER CONTROL WRITE_COMMAND(0xaf); //DISPALY ON; 程式說明_初始化副程式： 根據資料手冊上初始化動作設定做一相對應設定，如上述程式。

  22. void show_pattern(unsigned char page,unsigned char H,unsigned char L, unsigned char *pattern) WRITE_COMMAND(0xb0+page); WRITE_COMMAND(0x10+H); WRITE_COMMAND(0x00+L); WRITE_DATA(*pattern); 程式說明_顯示一點(1bit)副程式： 設定某一頁某ㄧ行的位置上(單位/點(bit))亮或不亮 輸入參數：page、H、L page代表頁， H代表X軸的高四位元，L代表X軸的低四位元，patterm代表資料來源

  23. void GLCD_Putch(unsigned char *p) int i; CS1 = 0; //enable cs1 for( i = 0 ; i < 16 ; i++ ){ show_pattern(page, col_H, col_L, p+(2*i+1)); show_pattern(page+1,col_H, col_L, p+(2*i)); col_L=col_L+1; //add column address if( i == 15 )col_H=col_H+1; } col_L=0; 程式說明_顯示一16*16之圖型文字副程式： 輸出一16*16的圖型文字，其編碼方式為up to down ，right to left 固(2*i+1)為 上半截圖型(1、3、5、7) ，(2*i)為下半截圖型 (2、4、6、8) ， 輸入參數： p p代表資料陣列來源
