Presentation Transcript

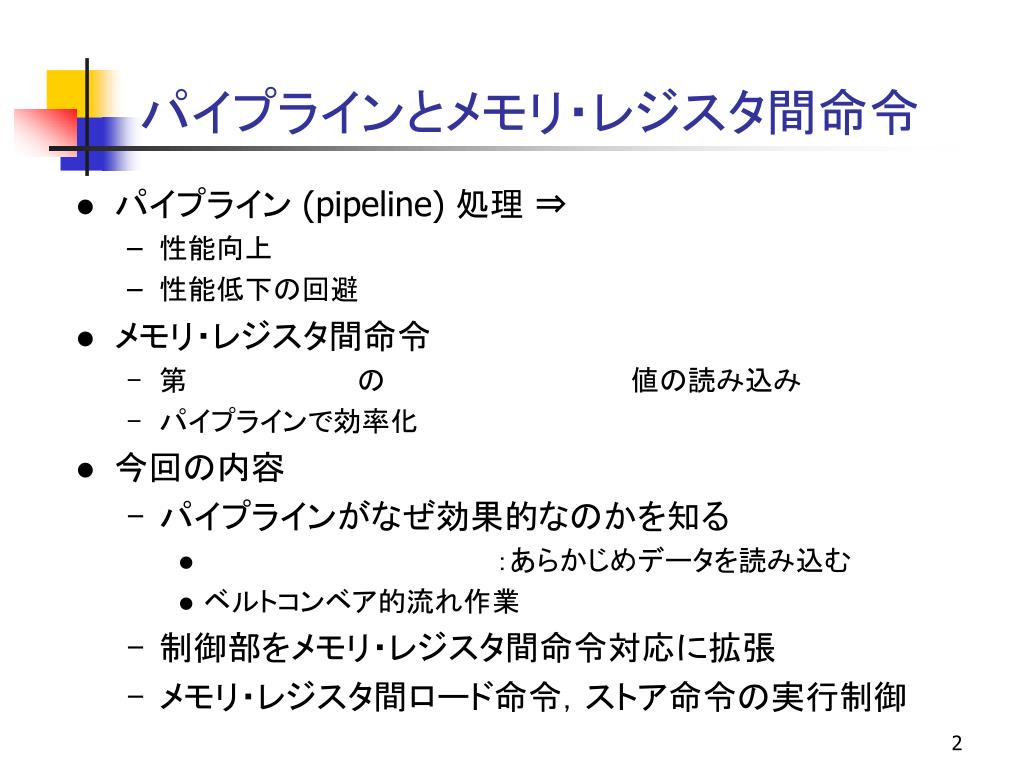

slide2
パイプラインとメモリ・レジスタ間命令
  • パイプライン (pipeline)処理 ⇒
    • 性能向上
    • 性能低下の回避
  • メモリ・レジスタ間命令
    • 第         の             値の読み込み
    • パイプラインで効率化
  • 今回の内容
    • パイプラインがなぜ効果的なのかを知る
      • :あらかじめデータを読み込む
      • ベルトコンベア的流れ作業
    • 制御部をメモリ・レジスタ間命令対応に拡張
    • メモリ・レジスタ間ロード命令,ストア命令の実行制御

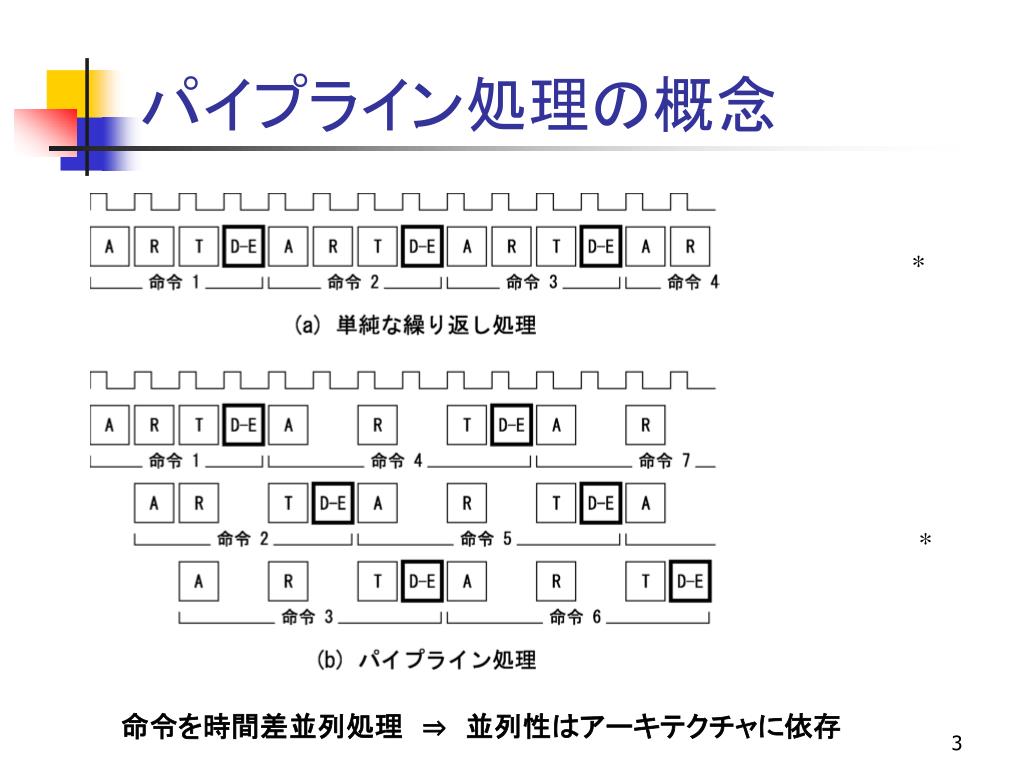

slide3
パイプライン処理の概念

*

*

命令を時間差並列処理 ⇒ 並列性はアーキテクチャに依存

slide4

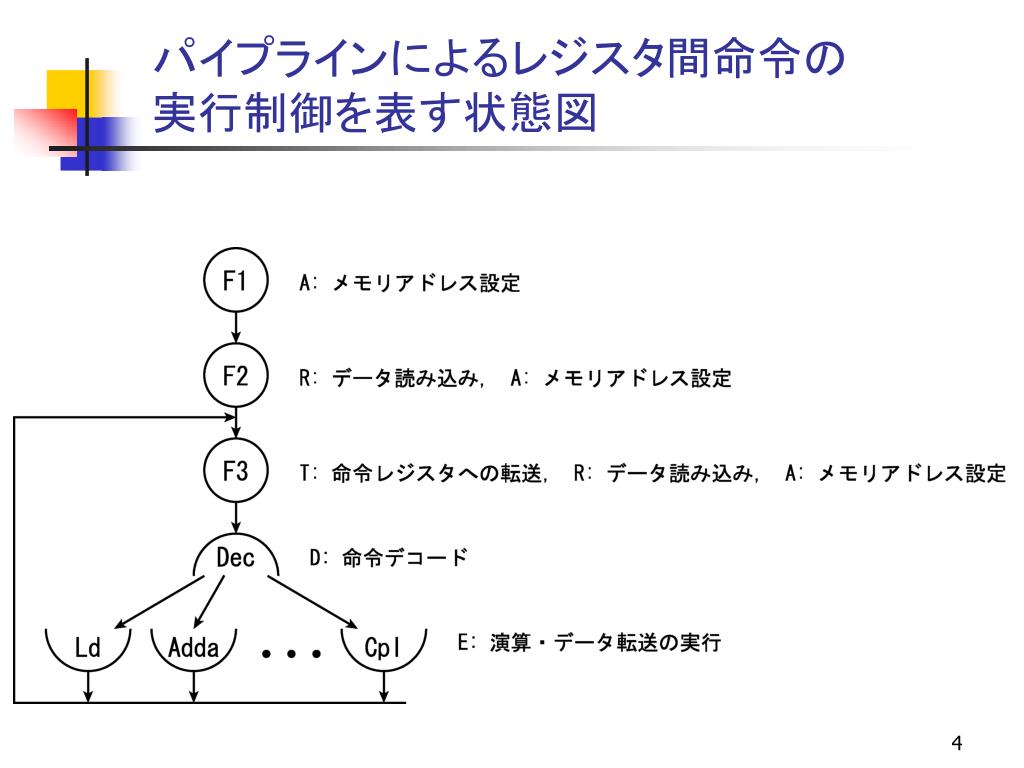

パイプラインによるレジスタ間命令の実行制御を表す状態図パイプラインによるレジスタ間命令の実行制御を表す状態図

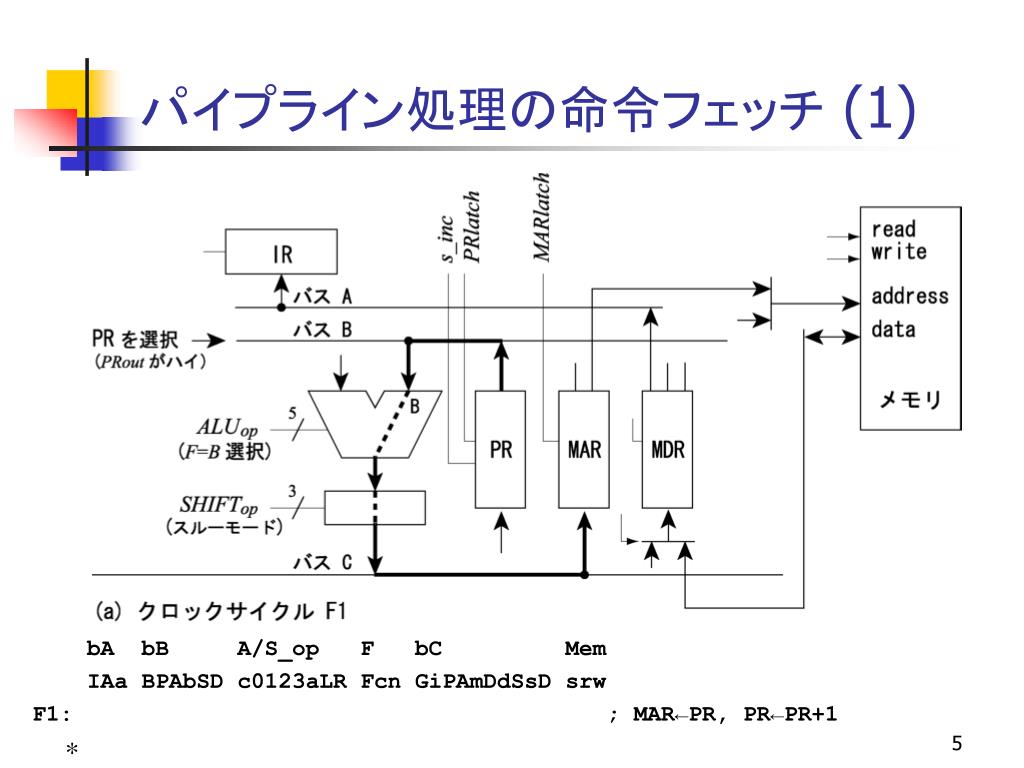

slide5
パイプライン処理の命令フェッチ (1)

bA bB A/S_op F bC Mem

IAa BPAbSD c0123aLR Fcn GiPAmDdSsD srw

F1: ; MAR←PR, PR←PR+1

*

slide6

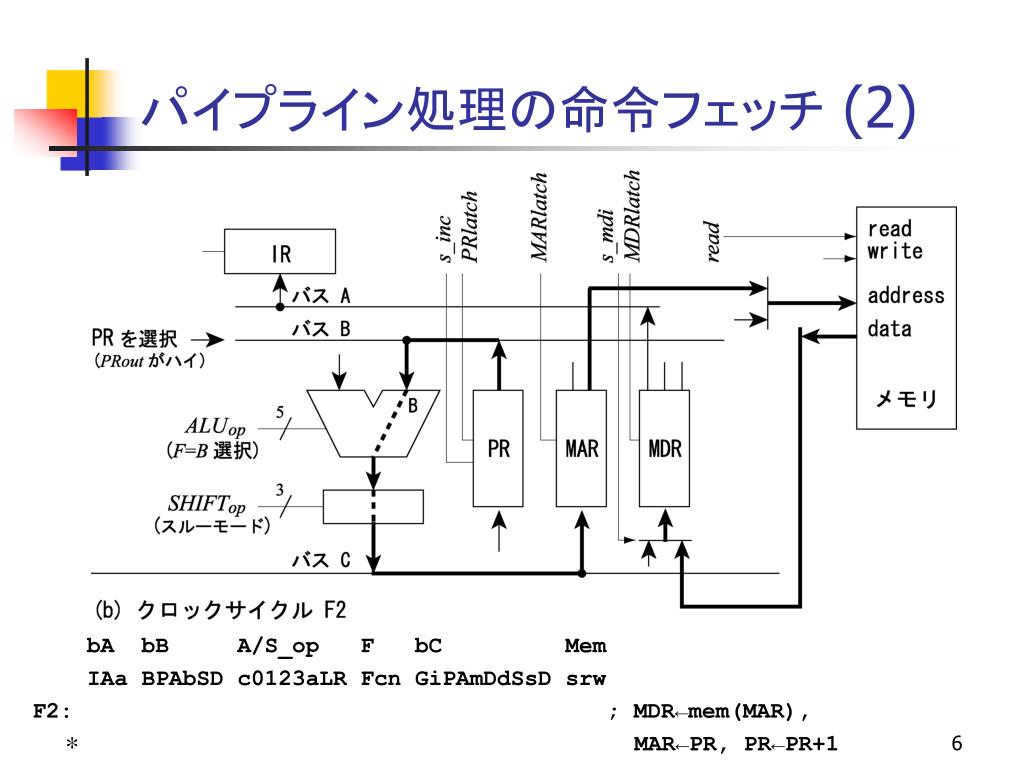

パイプライン処理の命令フェッチ (2)

bA bB A/S_op F bC Mem

IAa BPAbSD c0123aLR Fcn GiPAmDdSsD srw

F2: ; MDR←mem(MAR),

MAR←PR, PR←PR+1

*

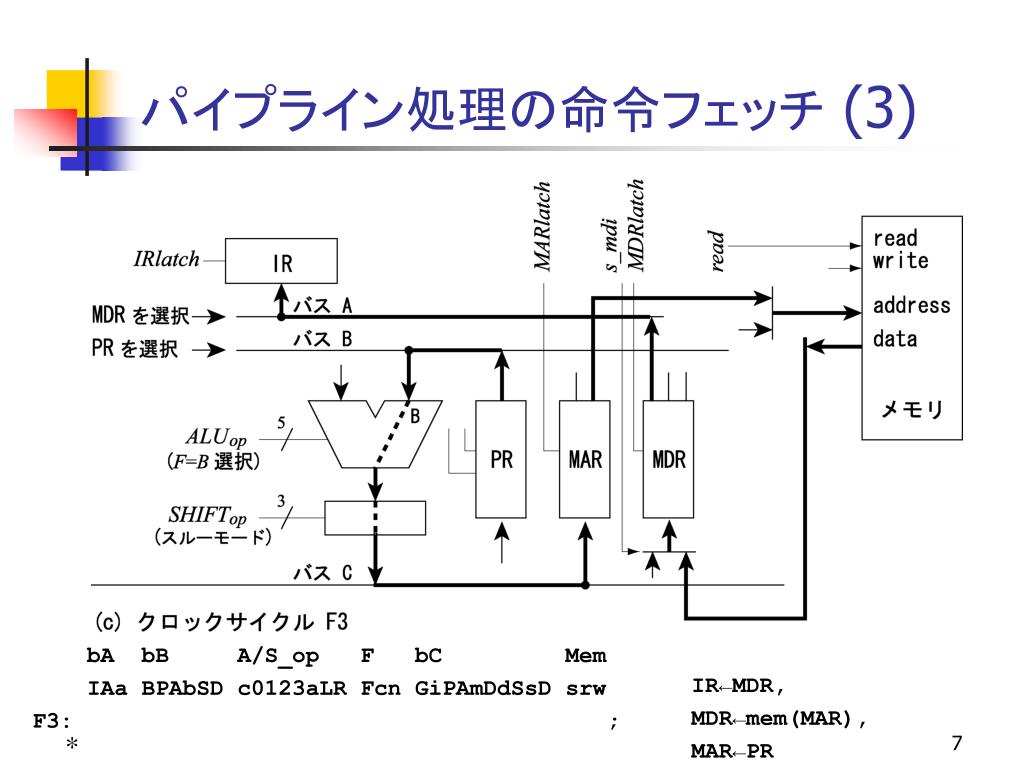

slide7
パイプライン処理の命令フェッチ (3)

bA bB A/S_op F bC Mem

IAa BPAbSD c0123aLR Fcn GiPAmDdSsD srw

F3: ;

IR←MDR,

MDR←mem(MAR),

MAR←PR

*

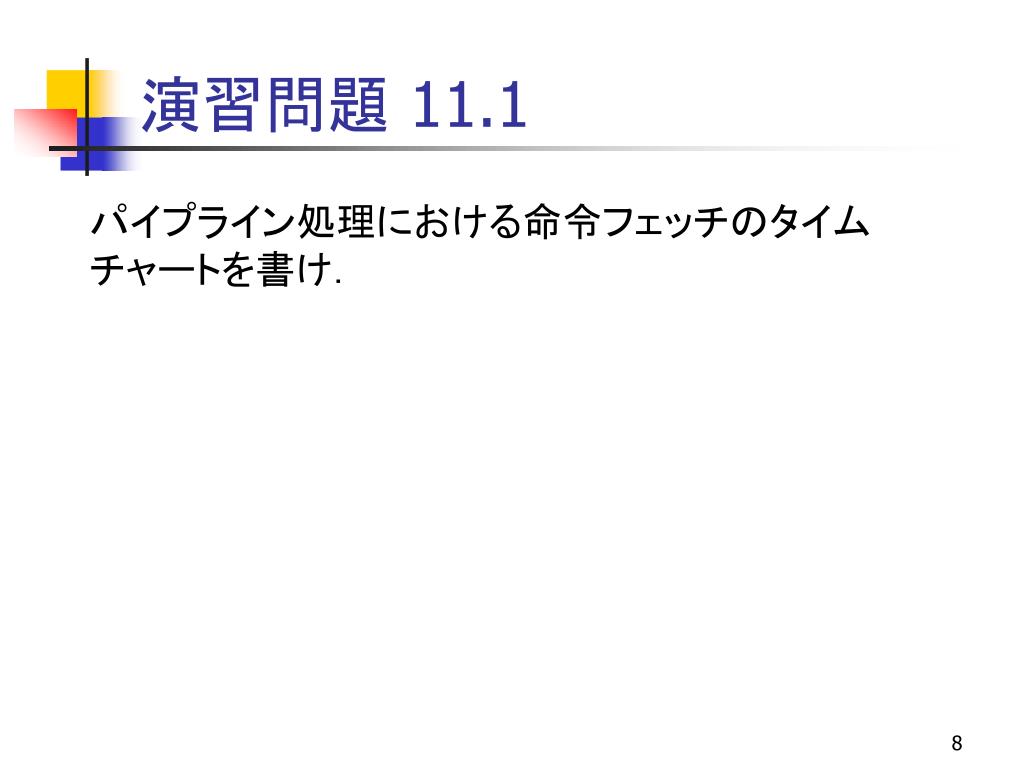

slide8
演習問題 11.1

パイプライン処理における命令フェッチのタイム

チャートを書け.

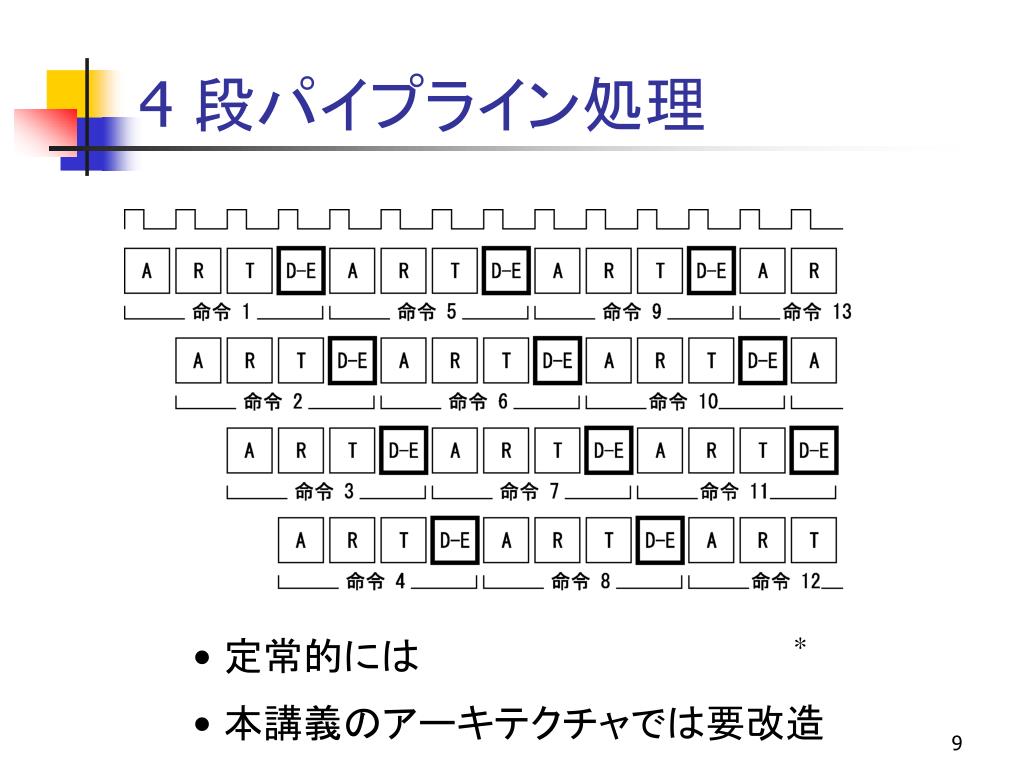

slide9
4 段パイプライン処理

*

  • 定常的には
  • 本講義のアーキテクチャでは要改造

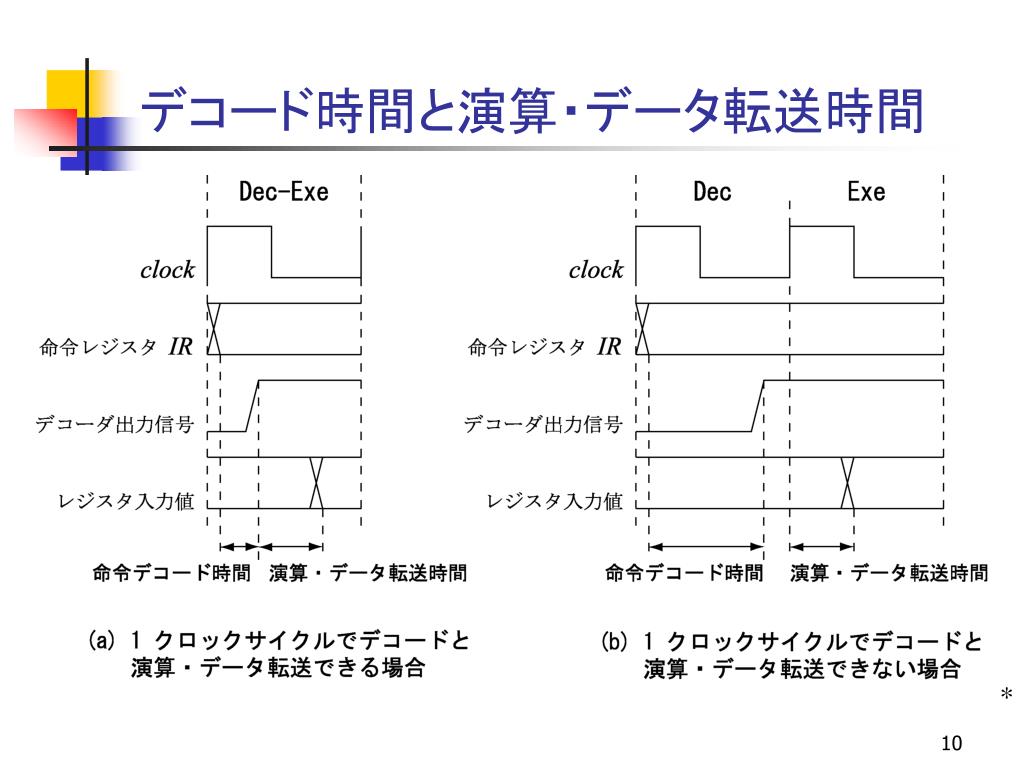

slide11

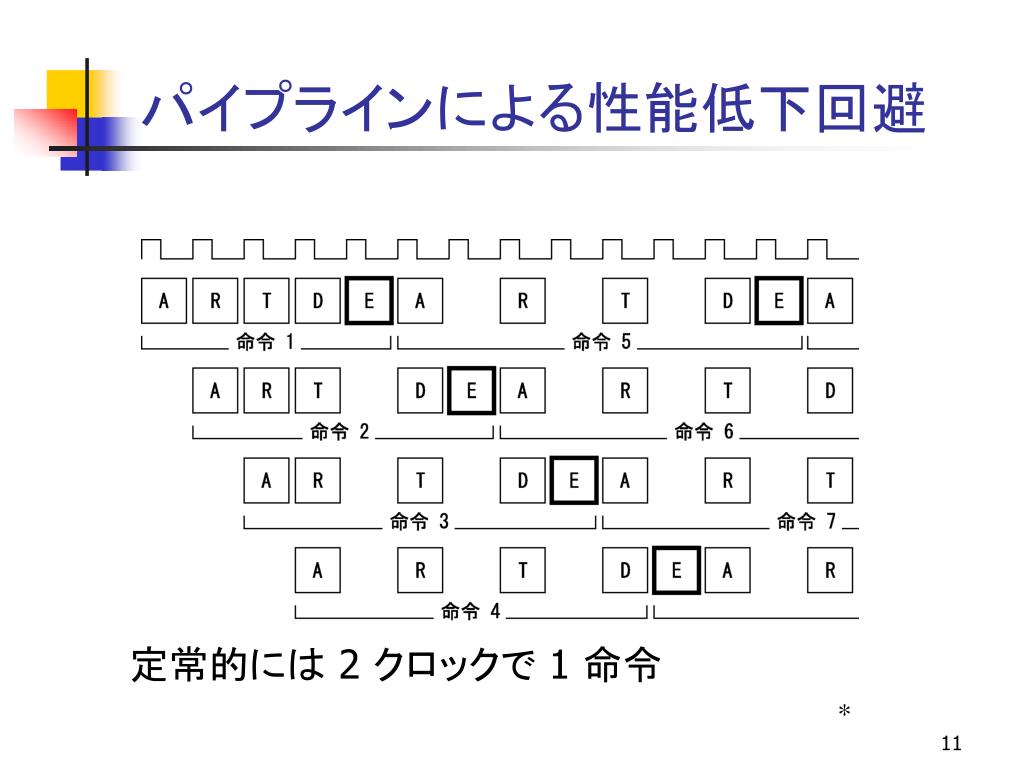

パイプラインによる性能低下回避

定常的には 2 クロックで 1 命令

*

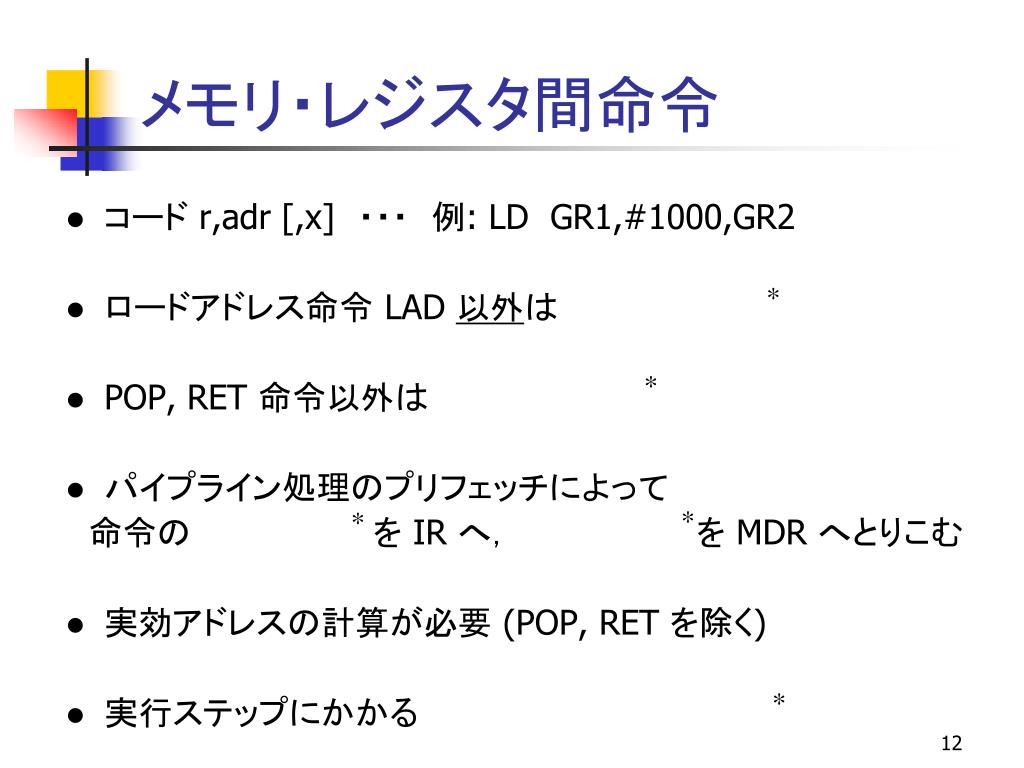

slide12
メモリ・レジスタ間命令
  • コード r,adr [,x] ・・・ 例: LD GR1,#1000,GR2
  • ロードアドレス命令 LAD 以外は
  • POP, RET 命令以外は
  • パイプライン処理のプリフェッチによって

 命令の        を IR へ,        を MDR へとりこむ

  • 実効アドレスの計算が必要 (POP, RET を除く)
  • 実行ステップにかかる

*

*

*

*

*

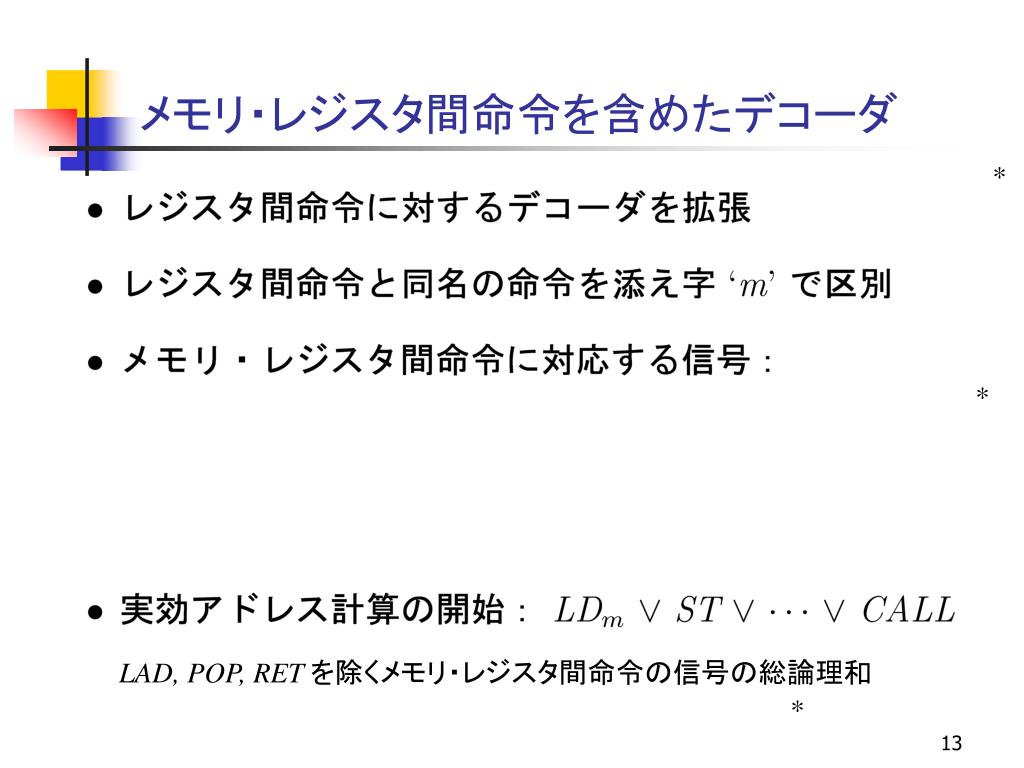

slide13
メモリ・レジスタ間命令を含めたデコーダ

*

*

LAD, POP, RET を除くメモリ・レジスタ間命令の信号の総論理和

*

slide14

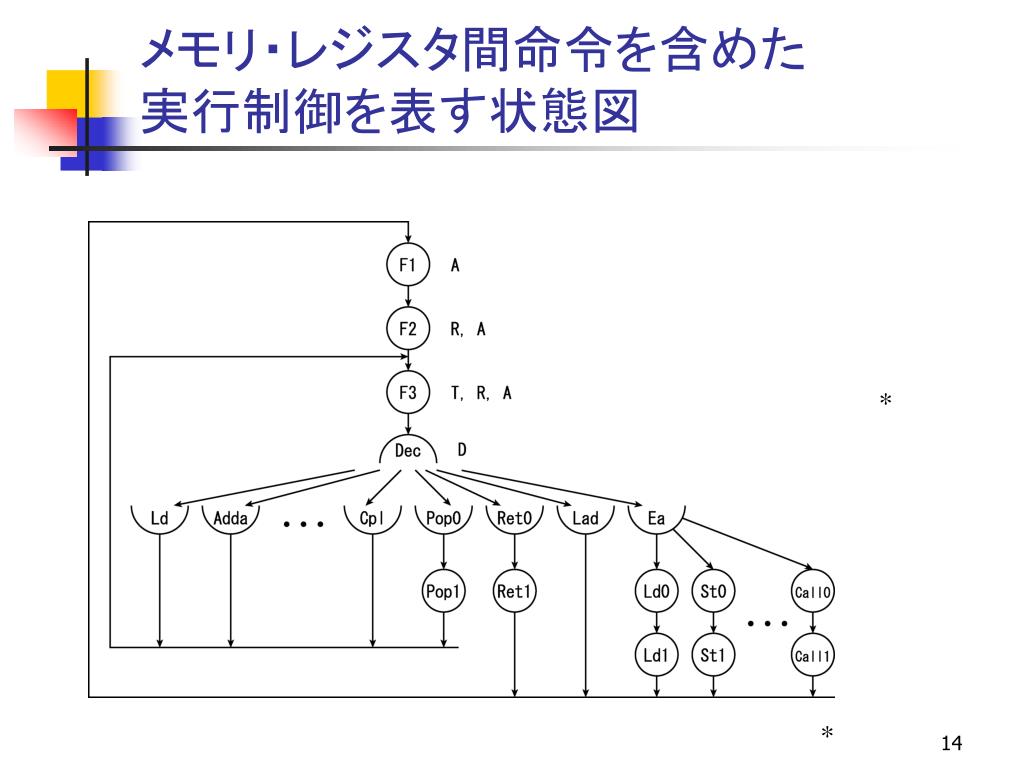

メモリ・レジスタ間命令を含めた実行制御を表す状態図メモリ・レジスタ間命令を含めた実行制御を表す状態図

*

*

slide15
メモリ・レジスタ間命令を含む制御信号生成回路例メモリ・レジスタ間命令を含む制御信号生成回路例

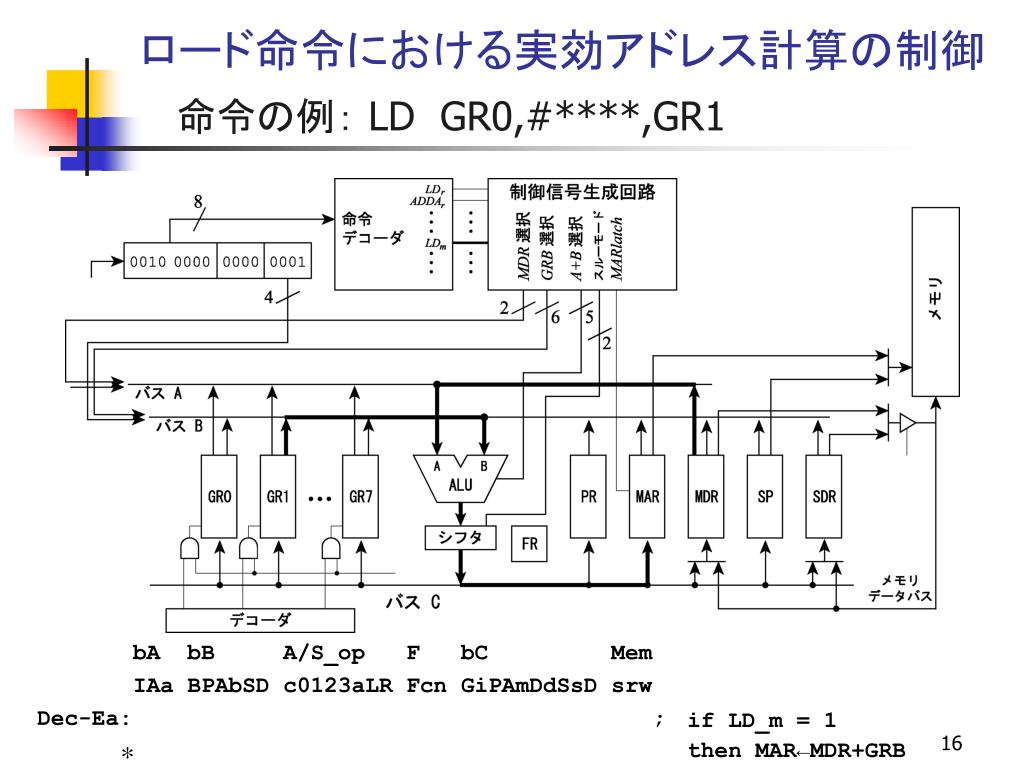

slide16
ロード命令における実効アドレス計算の制御

命令の例: LD GR0,#****,GR1

bA bB A/S_op F bC Mem

IAa BPAbSD c0123aLR Fcn GiPAmDdSsD srw

Dec-Ea: ;

if LD_m = 1

then MAR←MDR+GRB

*

ld gr0 gr1

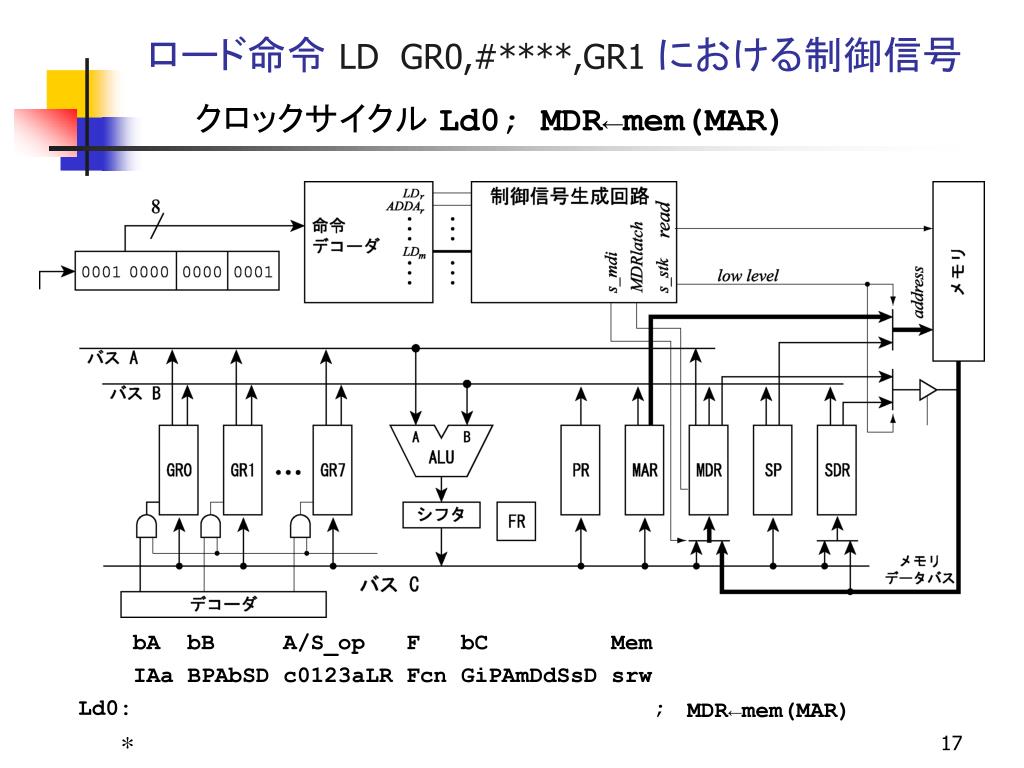

ロード命令 LD GR0,#****,GR1 における制御信号

クロックサイクルLd0; MDR←mem(MAR)

bA bB A/S_op F bC Mem

IAa BPAbSD c0123aLR Fcn GiPAmDdSsD srw

Ld0: ;

MDR←mem(MAR)

*

ld gr0 gr11

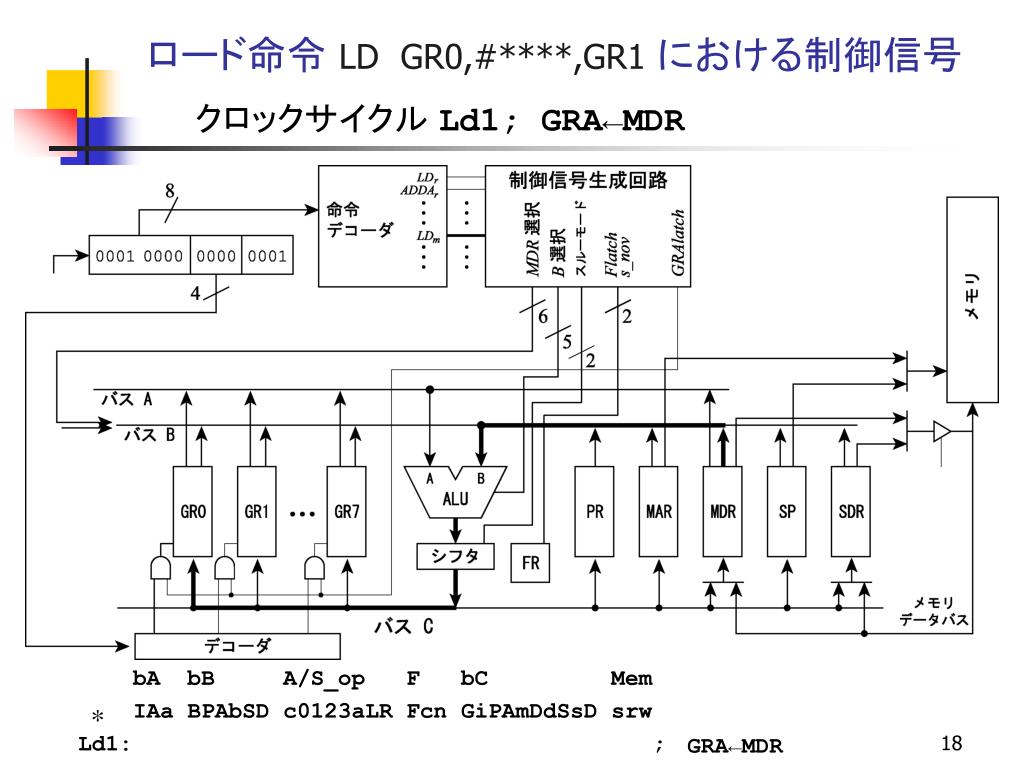

ロード命令 LD GR0,#****,GR1 における制御信号

クロックサイクルLd1; GRA←MDR

bA bB A/S_op F bC Mem

IAa BPAbSD c0123aLR Fcn GiPAmDdSsD srw

Ld1: ;

*

GRA←MDR

slide19

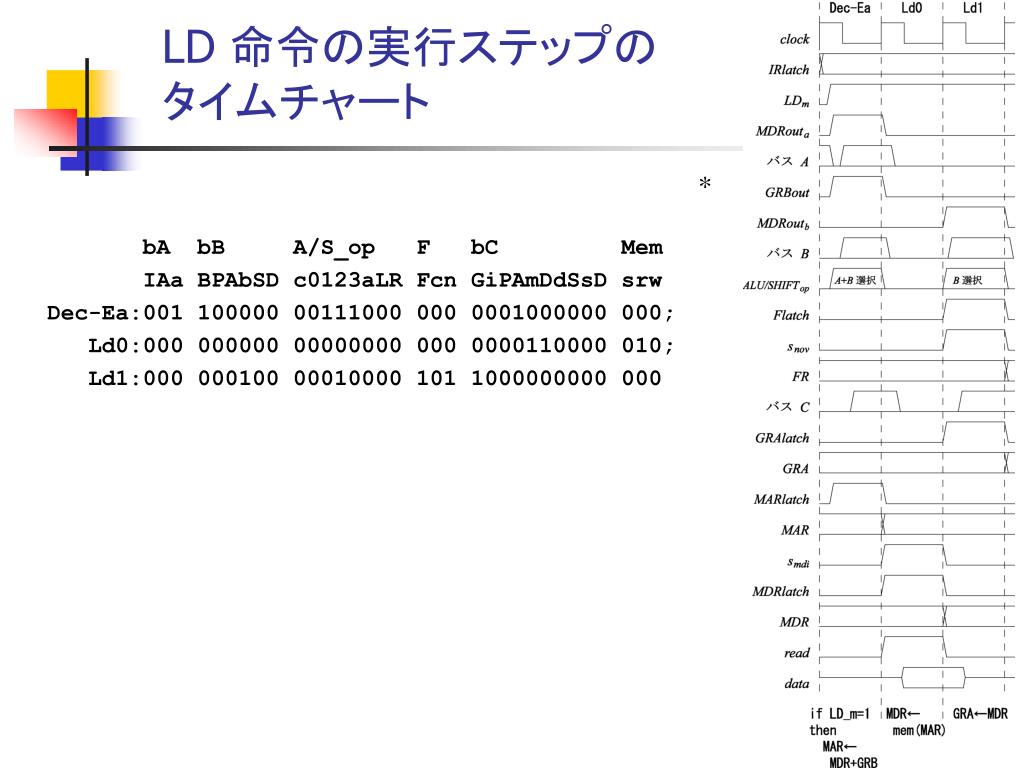

LD 命令の実行ステップのタイムチャート

*

bA bB A/S_op F bC Mem

IAa BPAbSD c0123aLR Fcn GiPAmDdSsD srw

Dec-Ea:001 100000 00111000 000 0001000000 000;

Ld0:000 000000 00000000 000 0000110000 010;

Ld1:000 000100 00010000 101 1000000000 000

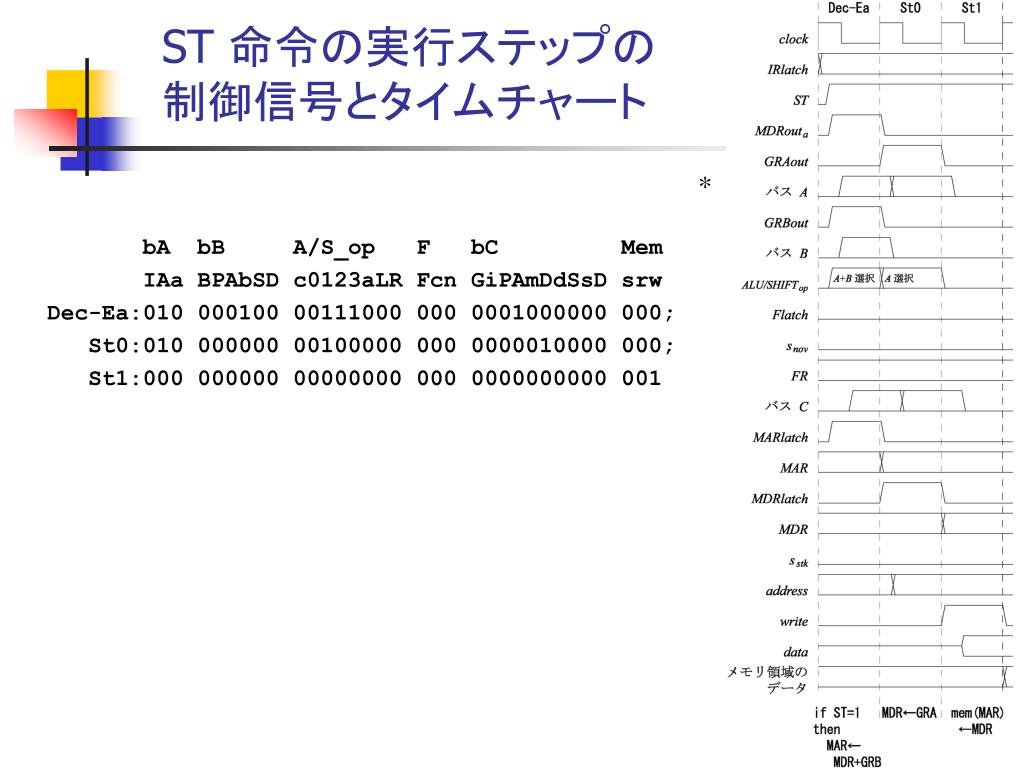

slide20
ST 命令の実行ステップの制御信号とタイムチャート

*

bA bB A/S_op F bC Mem

IAa BPAbSD c0123aLR Fcn GiPAmDdSsD srw

Dec-Ea:010 000100 00111000 000 0001000000 000;

St0:010 000000 00100000 000 0000010000 000;

St1:000 000000 00000000 000 0000000000 001

slide21
演習問題 11.2

CPA r,adr,x 命令の実行ステップの制御信号と

タイムチャートを示せ.
