ΚΕΦΑΛΑΙΟ 5 ΟΓΚΟΜΕΤΡΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΜΙΓΜΑΤΩΝ ΥΔΡ/ΚΩΝ (Ανάλυση PVT)

? Συσχέτιση του όγκου του ΑΕΡΙΟΥ που παράγεται στην επιφάνεια, με τον ισοδύναμο όγκο σε συνθήκες ταμιευτήρα. 1. Αέριο στις συνθήκες ταμιευτήρα ( sc) P sc , V sc , T sc (P o ,V o ,T o ). 2. Αέριο στις συνθήκες ταμιευτήρα ( rc) P rc , V rc , T rc (P,V,T).

jagger
Download Presentation

ΚΕΦΑΛΑΙΟ 5 ΟΓΚΟΜΕΤΡΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΜΙΓΜΑΤΩΝ ΥΔΡ/ΚΩΝ (Ανάλυση PVT)

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

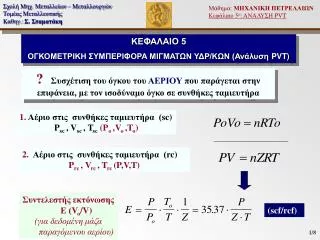

  1. ?Συσχέτιση του όγκου του ΑΕΡΙΟΥ που παράγεται στην επιφάνεια, με τον ισοδύναμο όγκο σε συνθήκες ταμιευτήρα 1.Αέριο στις συνθήκες ταμιευτήρα (sc) Psc , Vsc , Tsc(Po ,Vo ,To) 2.Αέριο στις συνθήκες ταμιευτήρα (rc) Prc , Vrc , Trc (P,V,T) Συντελεστής εκτόνωσης Ε (Vo/V) (για δεδομένη μάζα παραγόμενου αερίου) (scf/rcf) ΚΕΦΑΛΑΙΟ 5 ΟΓΚΟΜΕΤΡΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΜΙΓΜΑΤΩΝ ΥΔΡ/ΚΩΝ (Ανάλυση PVT)

  2. ?Συσχέτιση του όγκου του ΠΕΤΡΕΛΑΙΟΥ που παράγεται στην επιφάνεια, με τον ισοδύναμο όγκο σε συνθήκες ταμιευτήρα Ταμιευτήρα : Ρ>Ρbp μια φάση (πετρέλαιο) Επιφάνεια : Διαχωριστής 1. Εκλύεται αέριο το οποίο ήταν διαλυμένο στο πετρέλαιο σε συνθήκες ταμιευτήρα,Vgo 2. Σταθεροποιημένο πετρέλαιο,Voo Vgo Voo ΚΕΦΑΛΑΙΟ 5 ΟΓΚΟΜΕΤΡΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΜΙΓΜΑΤΩΝ ΥΔΡ/ΚΩΝ (Ανάλυση PVT)

  3. Ταμιευτήρα : Ρ<Ρbpδύο φάσεις Πετρέλαιο Ελεύθερο αέριο Επιφάνεια : Διαχωριστής 1. Εκλύεται αέριο το οποίο : α.) ήταν διαλυμένο στο πετρέλαιο σε συνθήκες ταμιευτήρα,και β) μέρος του ελεύθερου αερίου (συμπαραγωγή),Vgo 2. Σταθεροποιημένο πετρέλαιο,Voo Vgo Voo ΚΕΦΑΛΑΙΟ 5 ΟΓΚΟΜΕΤΡΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΜΙΓΜΑΤΩΝ ΥΔΡ/ΚΩΝ (Ανάλυση PVT) ?Συσχέτιση του όγκου του ΠΕΤΡΕΛΑΙΟΥ που παράγεται στην επιφάνεια, με τον ισοδύναμο όγκο σε συνθήκες ταμιευτήρα

  4. ·RpήR:Λόγος παραγόμενουαερίου(scf) προς παραγόμενο πετρέλαιο (stb) (Gas-Oil Ratio)στην επιφάνεια. Rp=Vgo /Voo (scf/stb) ·Rs:Λόγος διαλυμένου αερίου προς πετρέλαιο (Solution Gas-Oil Ratio). Είναι ο όγκος του αερίου(scf) που θα διαλυθεί σε ένα stb πετρελαίου όταν αυτά μεταφερθούν στις συνθήκες Ρ και Τ του ταμιευτήρα. scf/stb • Bo : Συντελεστής μεταβολής όγκου του πετρελαίου (Oil Formation Volume Factor).Είναι ο όγκος σε βαρέλια (reservoir barrels-rb) που καταλαμβάνει μέσα στον ταμιευτήρα ένα stb πετρελαίου μαζί με το αέριο που είναι διαλυμένο σε αυτό. (rb/stb) ΟΡΙΣΜΟΣ ΟΓΚΟΜΕΤΡΙΚΩΝ ΠΑΡΑΜΕΤΡΩΝ

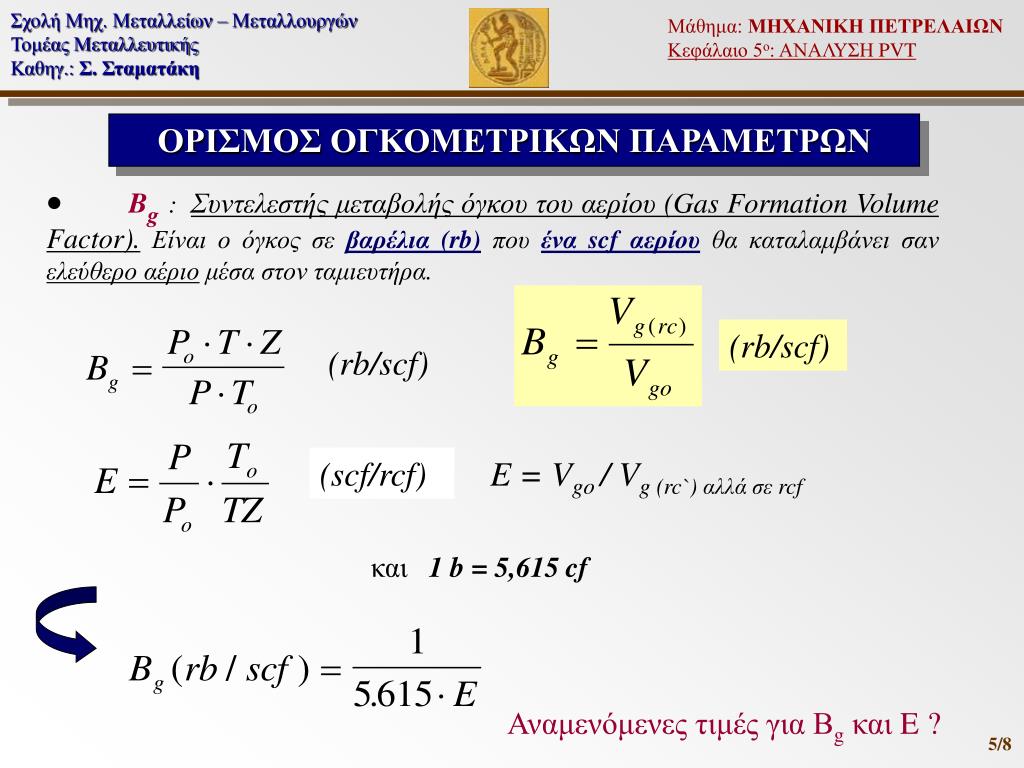

  5. ·Bg: Συντελεστής μεταβολής όγκου του αερίου (Gas Formation Volume Factor). Είναι ο όγκος σε βαρέλια (rb) που ένα scf αερίου θα καταλαμβάνει σαν ελεύθερο αέριο μέσα στον ταμιευτήρα. (rb/scf) (rb/scf) (scf/rcf) E = Vgo / Vg (rc`) αλλά σε rcf και 1 b = 5,615 cf Αναμενόμενες τιμές για Βg και E ? ΟΡΙΣΜΟΣ ΟΓΚΟΜΕΤΡΙΚΩΝ ΠΑΡΑΜΕΤΡΩΝ

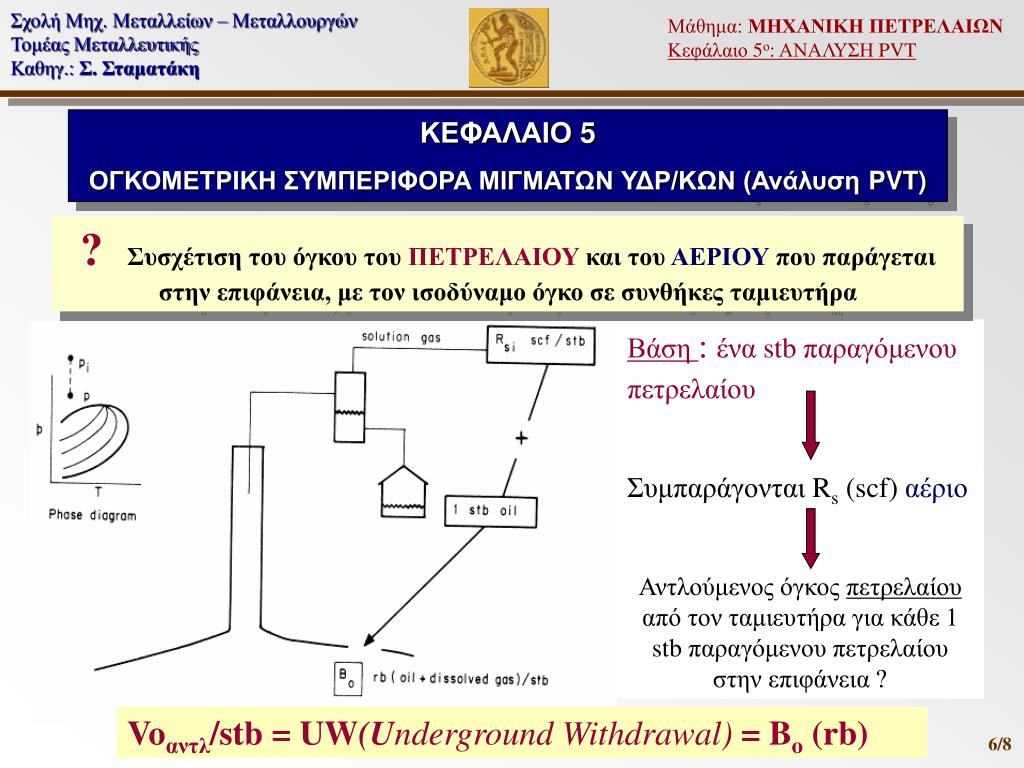

  6. ?Συσχέτιση του όγκου του ΠΕΤΡΕΛΑΙΟΥ και τουΑΕΡΙΟΥ που παράγεται στην επιφάνεια, με τον ισοδύναμο όγκο σε συνθήκες ταμιευτήρα Βάση : ένα stb παραγόμενου πετρελαίου Συμπαράγονται Rs (scf)αέριο Αντλούμενος όγκος πετρελαίου από τον ταμιευτήρα για κάθε 1 stb παραγόμενου πετρελαίου στην επιφάνεια ? Voαντλ/stb = UW(Underground Withdrawal) = Bo (rb) ΚΕΦΑΛΑΙΟ 5 ΟΓΚΟΜΕΤΡΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΜΙΓΜΑΤΩΝ ΥΔΡ/ΚΩΝ (Ανάλυση PVT)

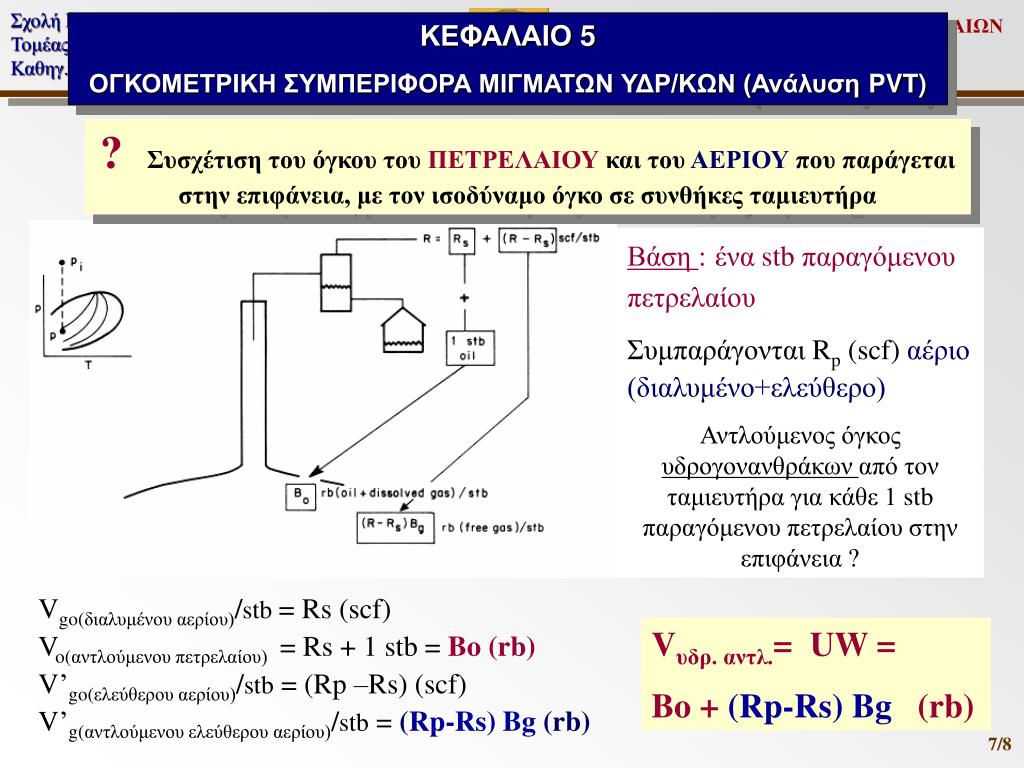

  7. ?Συσχέτιση του όγκου του ΠΕΤΡΕΛΑΙΟΥ και τουΑΕΡΙΟΥ που παράγεται στην επιφάνεια, με τον ισοδύναμο όγκο σε συνθήκες ταμιευτήρα Βάση :ένα stb παραγόμενου πετρελαίου Συμπαράγονται Rp (scf)αέριο (διαλυμένο+ελεύθερο) Αντλούμενος όγκος υδρογονανθράκων από τον ταμιευτήρα για κάθε 1 stb παραγόμενου πετρελαίου στην επιφάνεια ? Vgo(διαλυμένου αερίου)/stb =Rs (scf) Vo(αντλούμενου πετρελαίου) = Rs + 1 stb = Bo (rb) V’go(ελεύθερου αερίου)/stb = (Rp –Rs) (scf) V’g(αντλούμενου ελεύθερου αερίου)/stb =(Rp-Rs)Bg (rb) Vυδρ. αντλ.= UW = Bo + (Rp-Rs) Bg (rb) ΚΕΦΑΛΑΙΟ 5 ΟΓΚΟΜΕΤΡΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΜΙΓΜΑΤΩΝ ΥΔΡ/ΚΩΝ (Ανάλυση PVT)

  8. Εξάρτηση ογκομετρικών παραμέτρων από Ρ?
