1. 万用表的安装 电工实习 辽地院机电系电气教研室、润德半导共同开发

2. 目录 一、万用表装调实习目的及要求 二、万用表的组成和原理 三、万用表的使用 四、手工焊接基础 五、万用表技术指标 六、万用表安装过程 七、万用表调试 八、万用表装调实习考核标准及思考题

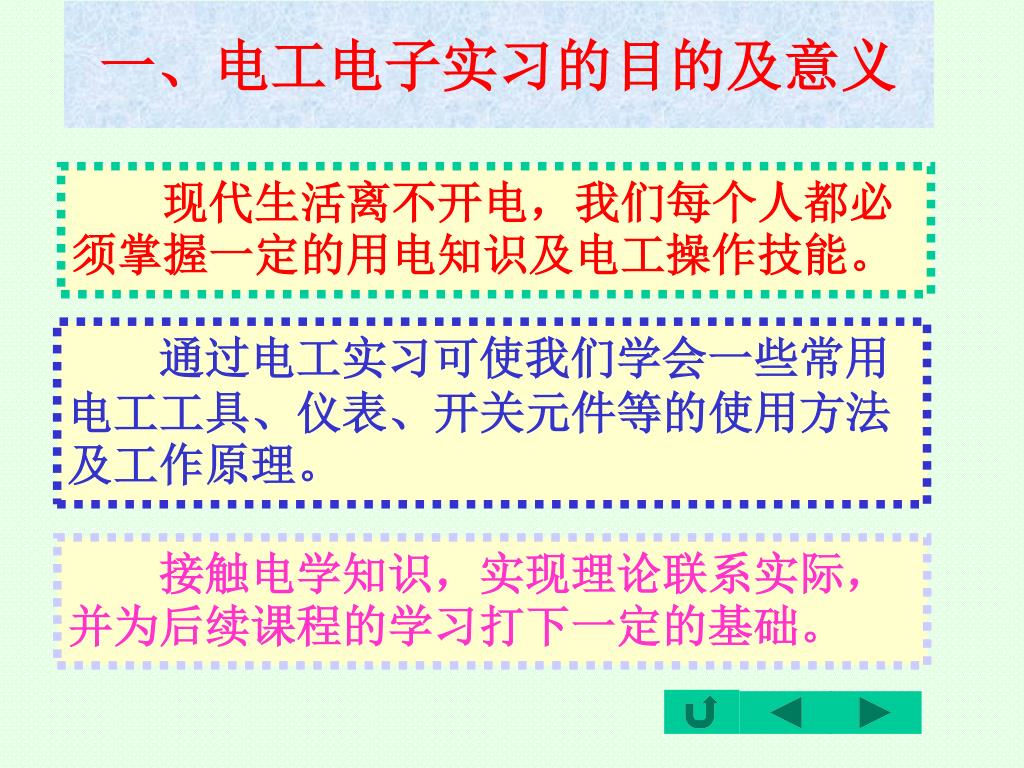

3. 一、电工电子实习的目的及意义 　　现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能。 　　通过电工实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。 　　接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。

4. 本课题的目的及意义 1、通过这次实习了解万用表基本工作原理，学会安装、调试、使用 ，故障分析与排除。 2、通过实习初步掌握锡焊技术同时，注意培养自己在工作中耐心细致，一丝不苟、团结协作的工作作风，培养规范操作的岗位意识。 3、通过实习初步掌握实现报告的书写规范。 4、通过实习了解电子产品的安装、调试工艺。

5. 实 习 要 求： 烙铁不能碰到书包、桌面等易燃物 短时不用请把烙铁拔下，以延长烙铁头的使用寿命，烙铁不好用请及时提出 不打闹、起哄，不迟到、早退，有活动或有事要事先请假 保管好材料零件，要求独立完成 焊接完成后要打分 为了下面的同学，工具包请别放在地上 放心吧，我们一定都能做到

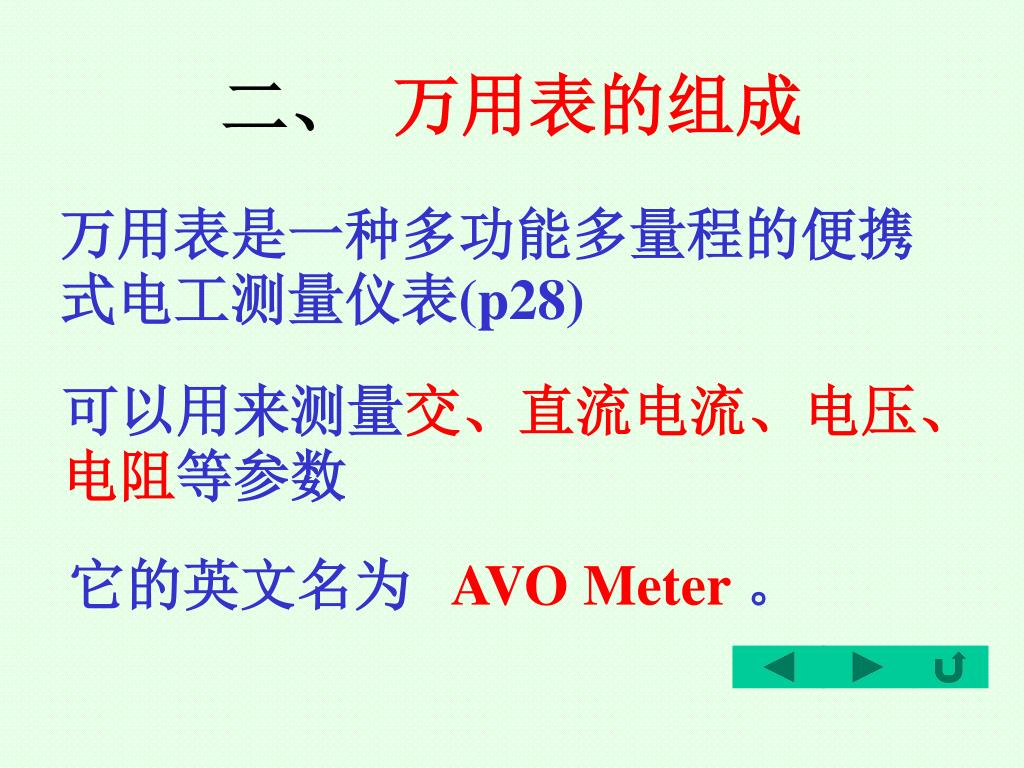

6. 二、 万用表的组成 万用表是一种多功能多量程的便携式电工测量仪表(p28) 可以用来测量交、直流电流、电压、电阻等参数 它的英文名为 AVO Meter。

7. Ω 10000 ×1K 指针式 数字式 万用表的种类1 数字式万用表灵敏度高，精确度高，显示清晰，过载能力强，使用方便。 指针式仪表精确度高，抗干扰能力强

8. 被测物体 电量与非电量 数模/模数转换 万用表的种类2 虚拟式

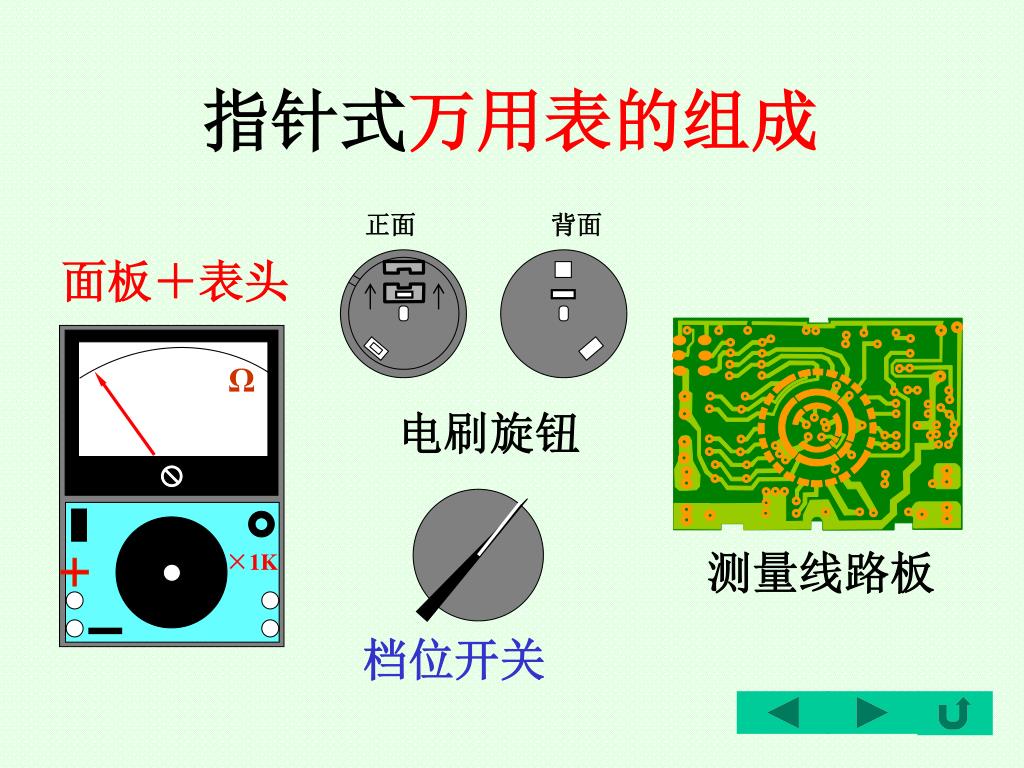

9. Ω 面板＋表头 正面 背面 电刷旋钮 ×1K 测量线路板 档位开关 指针式万用表的组成

10. Ω 电气部分 机械部分 指示部分 ×1K 电刷 万用表的结构简介

11. - VD V~ - R3 V + R0 R2 m A + SA Ω R1 RP 万用表的原理

12. MF47万用表电阻档工作原理

13. MF47万用表原理图

14. 万用表工作原理总结 • 万用表测直流电流的工作原理： 利用并联电阻分流，分流电流与总电流成正比来扩量程，量程越大，分流电阻越小。 • 万用表的实质是一块电流表。 • 万用表测直流电压的工作原理： 利用串联电阻分压，电流与电压成正比来扩量程，量程越大，分压电阻越多。 • 万用表测交流电压的工作原理： 首先经过二极管将交流电整流成直流电，再利用串联电阻分压来扩量程，量程越大，分压电阻越多。

15. 万用表工作原理总结 • 万用表欧姆档工作原理： • 利用电阻与电流成反比，并联电阻分得的电流与电阻成反比来实现电阻的测量。 • 测电阻时：表内电池正极接黑表笔 • 电池负极接红表笔 • K*10K档用表内９Ｖ与1.5V电池串联作为激励。 • 其余四档用表内1.5V电池串联作为激励。

16. 三、万用表的使用 档位选择 安全用电 时刻牢记安全第一

17. 一定不能用错档位喔！否则 ~V -V Ω -mA 万用表的档位选择

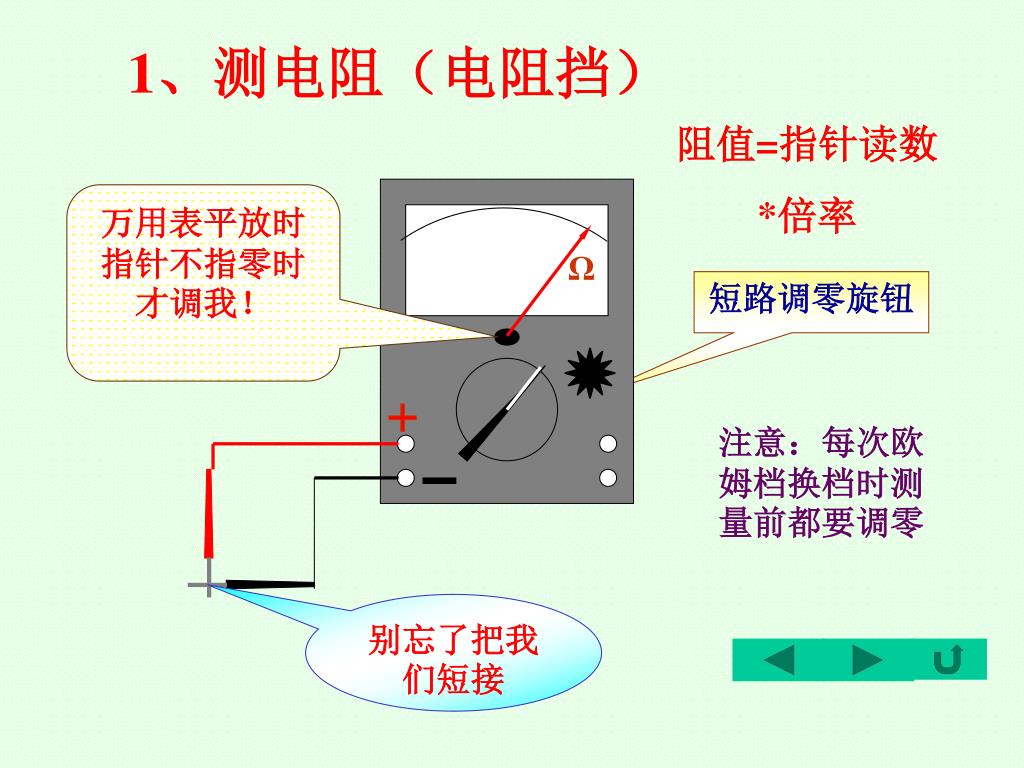

18. Ω  1、测电阻（电阻挡） 阻值=指针读数 *倍率 万用表平放时指针不指零时才调我！ 短路调零旋钮 注意：每次欧姆档换档时测量前都要调零 别忘了把我们短接

19. 不能测带电的电阻，否则会烧坏表头 用电阻档时，每次换档要调零 手不要接触表棒及电阻的金属部分，否则会因人体电阻而引起误差 长期不用请将电池取出 电阻档的使用

20. 测量电压和电流时如果不知道它们的大约值，一定要先把档位放在最高档，然后再逐步调整，直到测量的读数在满刻度的2/3左右。测量电压和电流时如果不知道它们的大约值，一定要先把档位放在最高档，然后再逐步调整，直到测量的读数在满刻度的2/3左右。 不能带电调整档位 测完后将档位置于交流电压最高档 注意安全，手不要接触表棒的金属部分 2、测电压、电流

21. Ω no ×1K 安全使用 在实习室及宿舍均不允许自己测带电体

22. 四、手工焊接基础 焊接工具：电烙铁 按功率分： 20W、25W、30W、50W、75W、100W 按结构分：内热式、外热式、感应式、储能式及调温式等 焊料：焊锡丝熔点低，含铅60%、含锡40%左右，焊锡内加松香起助焊剂作用

23. 不能碰东西 电烙铁使用注意事项 必须插在烙铁架中！ 靠近电烙铁的桌面一定收拾干净，远离易燃品！ 烙铁头温度一般都在250℃－350℃

24. 烙铁可放在烙铁架中2 请给烙铁架海棉加水 水

25. 烙铁头的保护 电烙铁 焊锡丝 电烙铁加热的进程中要及时给裸铜面搪锡否则会不好焊 电烙铁第一次通电加热时必须先挂锡！

26. 烙铁头上多余锡的处理 电烙铁 千万不能甩、防止烫伤！

27. 电烙铁的拿法 一般在操作台上焊印制板等焊件时多采用握笔法

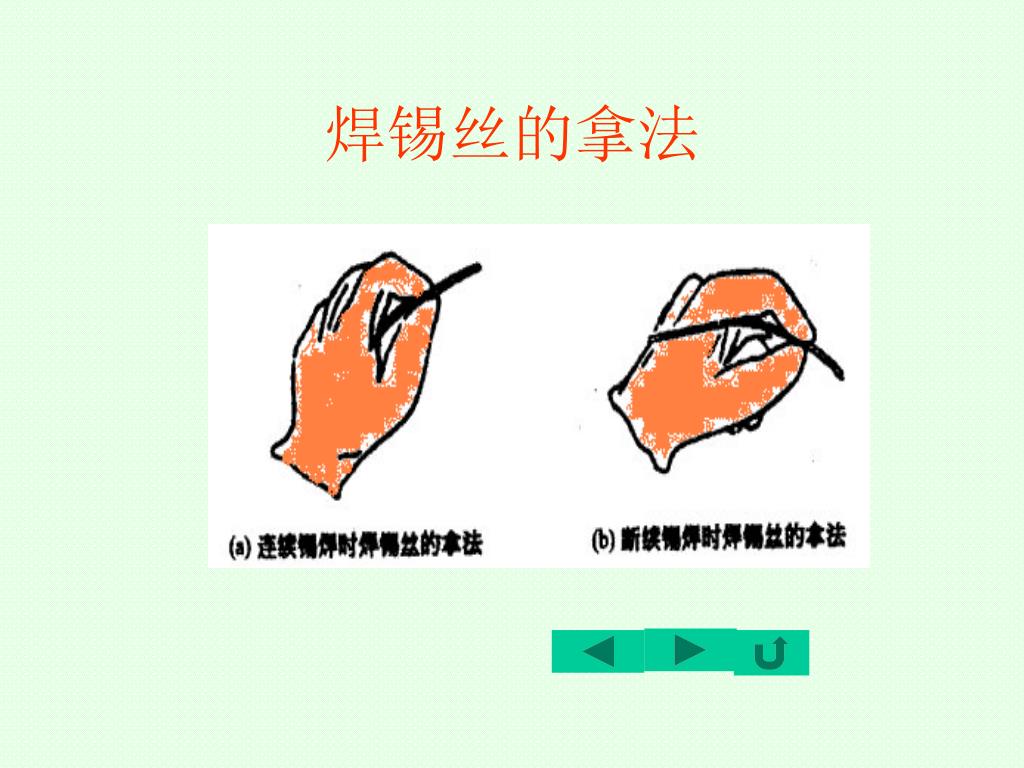

28. 焊锡丝的拿法

29. 五步法的手工焊接1 移开焊锡丝 45°的方向移开烙铁 加热焊件各部分均匀受热 烙铁头干净，吃锡 焊锡熔化润湿焊点

30. 五步法焊接2 然后放焊锡丝 首先放电烙铁 焊点形成 焊接过程对一般二至三秒钟

31. 注 意 先撤焊锡丝 后放焊锡丝 锡点成内弧形 锡点要圆满光滑 干净  先放电烙铁 后撤电烙铁 加热中要把斜面靠在元件脚上使加热面积最大 焊点高2～3mm直径与焊盘一致脚高出0.5mm 焊接时间1-3S

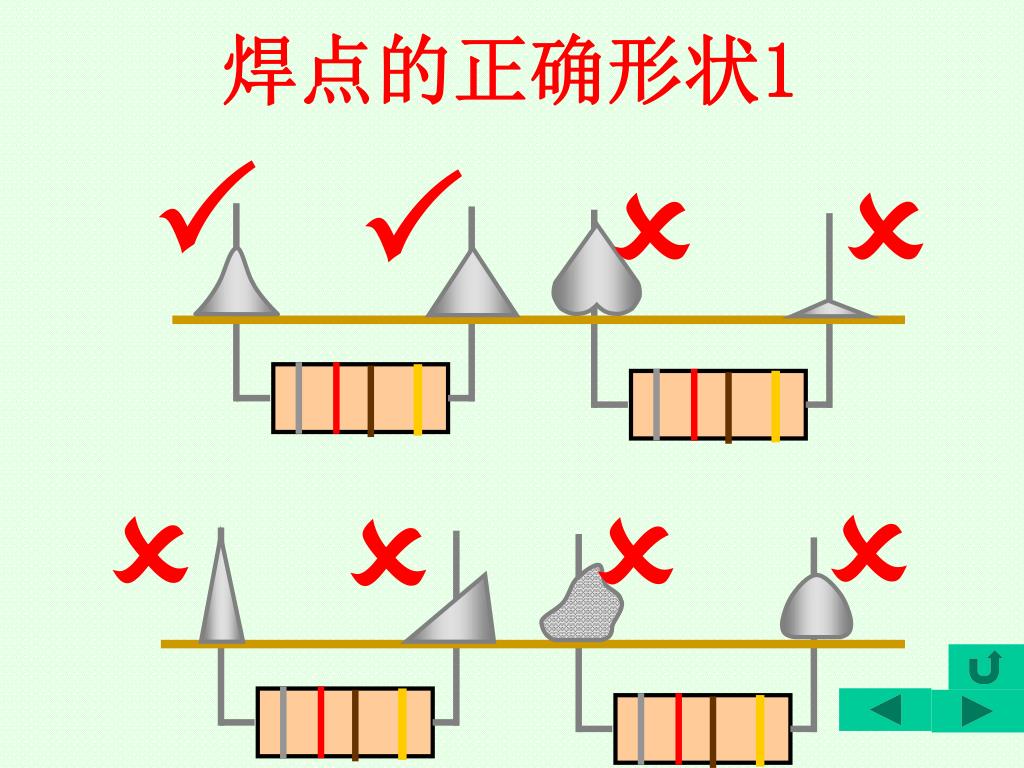

32. 焊点的正确形状1        

33. 焊点的正确形状2   

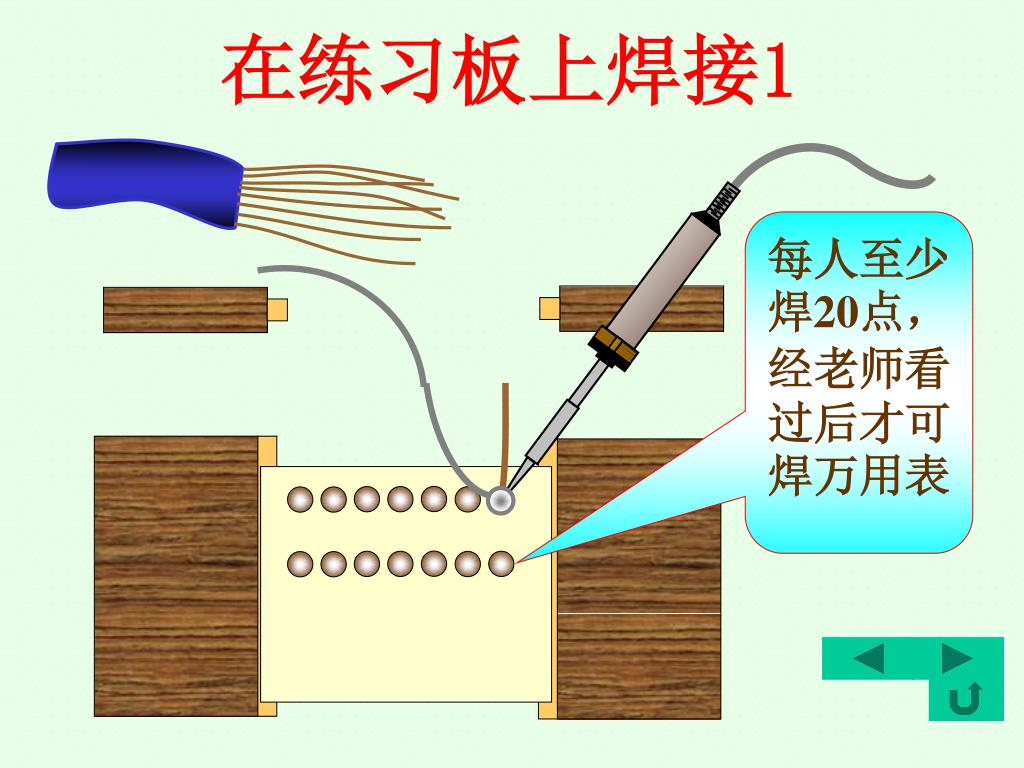

34. 在练习板上焊接1 每人至少焊20点，经老师看过后才可焊万用表

35. 在练习板上焊接2 从右上角开始，排列整齐焊1列空1列

36. 焊接练习总结 练习时注意不断总结，把握加热时间、送锡多少，不可在一个点加热较长时间，否则会使印刷电路的焊盘烫坏。 注意尽量排列整齐，才可以看出练习后的进步，改进不足。

37. 五、万用表的技术指标

38. 六、万用表安 装 步 骤 清点材料 二 极 管、电容、电阻的 认识 焊接前的准备工作 元器件的焊接与安装 机械部件的安装调整

39. 打开时请小心，不要将塑料袋撕破， 以免材料丢失。 清点材料时请将表箱后盖当容器，将所有的东西都放在里面 。 清点完后请将材料放回塑料袋备用。 暂时不用的请放在塑料袋里。 友 情 提 醒 1 弹簧和钢珠 要小心滚掉

40. 第一步：清点材料 注意 请按材料清单一一对应，记清每个元件的名称与外形

41. 检测印制电路板焊盘的过孔是否有堵塞，线条是否有断裂，密集线条是否有短路？检测印制电路板焊盘的过孔是否有堵塞，线条是否有断裂，密集线条是否有短路？ MF47万用表的印刷电路

42. MF47万用表的印刷电路 交流电压档 欧姆档 直流电压档 直流电流档

43. 电阻　共28 分流器 压敏电阻　　1 电位器 1 可调电阻WH2 零件1

44. 零件 2 保险丝夹 2 二极管 6只 保险丝管1只 电解电容 1只 ＋－ 2A103J 涤沦电容1只

45. 零件 3 连接线 4根＋1根 表笔 1付 MF47线路板 1 块

46. 零件 4 　电刷旋钮 正面　反面 Ω ×1K 面板+表头1 档位开关旋钮 电池盖板1块 标志 （请贴好，防止东西掉进表头内部）

47. 电位器旋钮 1个 晶体管插座 1个 晶体管插片 6片 输入插管 4只 后盖 1个 零件 5

48. 零件 6 螺钉 M3×6 2 弹簧 1 钢珠 1 ×1K 档位板铭牌 1块 V形电刷 电池极片 ＋－ 4只

49. 第二步：二 极 管、电容、电阻的 认识 二极管、电解电容元件的大小与极性一定不能弄错！ 注意

50. Ω Ω ×1K ×1K 测量二极管的极性
