  1. Лабораторная работа № 4. Тема: «Соединение ПЭВМ с помощью сетевой карты» Презентация разработана: студенткой группы ПИ-1 Шаповаловой Марией.

  2. 2 шаг: Проверка кабеля на правильность подключения; 3 шаг: Настроить операционную систему ; 1 шаг: Проверка наличия сетевой карты и установленных драйверов;

  3. Шаг 1 Для соединения двух ЭВМ с помощью сетевой карты на обоих компьютерах должны быть установлены сетевые карты и драйверы к ним. Как правило, на современных материнских платах (а на ноутбуках тем более) уже встроены сетевые карты. Необходим также сетевой кабель "Витая пара" c подключенными разъемами RJ-45 по схеме "cross-over".

  4. Шаг 2 Проверка кабеля на правильность подключения восьмижильного цветного кабеля  по схеме "Cross-Over", которая предназначена для прямого соединения двух компьютеров без использования концентратора. Подсоединить сетевой кабель к соответствующим разъемам на компьютерах.

  5. Шаг 3 После подключения сетевого кабеля, щелкните на иконке двух компьютеров находящихся в правом нижнем углу рабочего стола или "Пуск-Настройка-Сетевыеподключения-Подключение по локальной сети". В появившемся окне "Состояние Подключения по локальной сети" щелкните на кнопке "Свойства"

  6. На вкладке "Общие" выделите компонент "Протокол Интернета (TCP/IP)" и нажмите кнопку "Свойства". На вкладках "Проверка подлинности" снимите галочку", а на вкладке "Дополнительно" нажмите кнопку "Параметры" и выключите Брандмауэр Windows

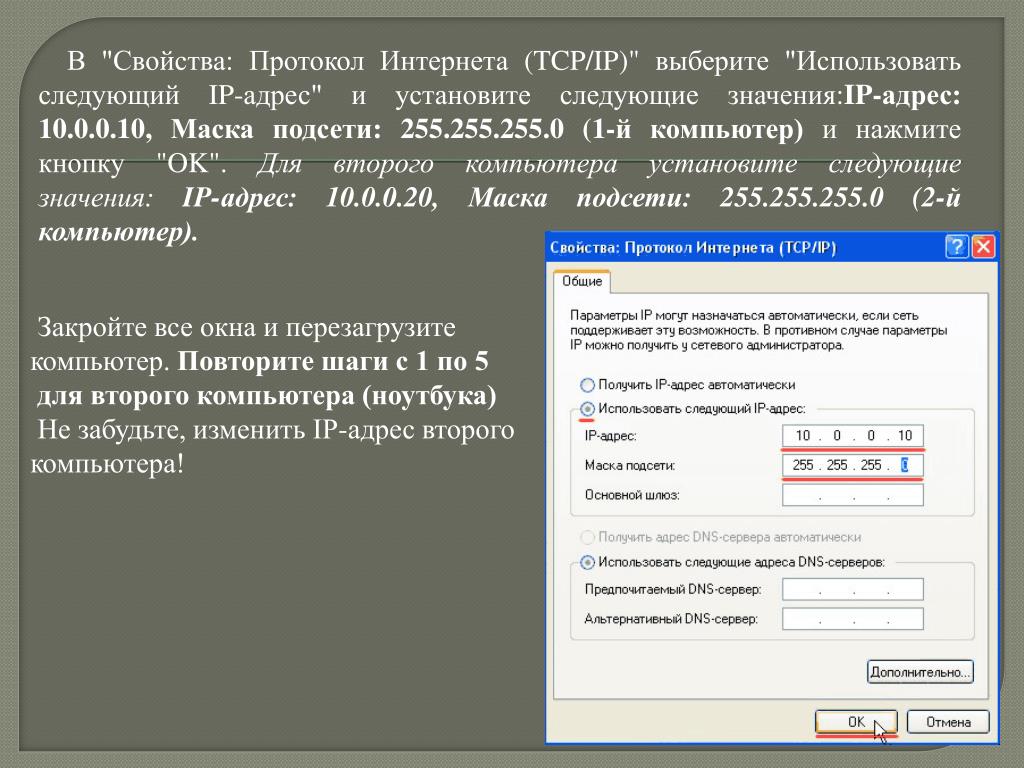

  7. В "Свойства: Протокол Интернета (TCP/IP)" выберите "Использовать следующий IP-адрес" и установите следующие значения:IP-адрес: 10.0.0.10, Маска подсети: 255.255.255.0 (1-й компьютер) и нажмите кнопку "OK". Для второго компьютера установите следующие значения: IP-адрес: 10.0.0.20, Маска подсети: 255.255.255.0 (2-й компьютер).  Закройте все окна и перезагрузите компьютер. Повторите шаги с 1 по 5 для второго компьютера (ноутбука) Не забудьте, изменить IP-адрес второго компьютера!

  8. После конфигурирования сетевых настроек необходимо установить сеть. Для запуска нажмите кнопку ПУСК-НАСТРОЙКА-ПАНЕЛЬ УПРАВЛЕНИЯ и щелкните на ярлычке "Мастера настройки сети". В диалоговом окне просто нажмите кнопку "Далее"

  9. Для продолжения нажмите кнопку "Далее" .  Не забудьте, компьютеры должны быть включены и соединены сетевым кабелем.

  10. В диалоговом окне "Другие способы подключения" выберите "Этот компьютер принадлежит к сети, не имеющей подключение к Интернету" и нажмите кнопку "Далее

  11. В диалоговом окне "Метод подключения" выберите "Другое" и нажмите кнопку "Далее"

  12. В диалоговом окне "Задайте имя и описание компьютера" в поле "Имя компьютера" введите выбранное вами имя, для примера SONY (марка ноутбука) и нажмите кнопку "Далее". В поле "Описание" ничего можно не вводить

  13. В диалоговом окне "Общий доступ к файлам и принтерам" поставьте галочку "Включить..." и нажмите кнопку "Далее"

  14.   Для продолжения просто нажмите кнопку «Далее»  Затем подождите несколько минут, пока выполняется настройка компьютера

  15. В диалоговом окне "Все почти готово..." выберите "Просто завершить работу мастера, нет нужды запускать его на других компьютерах" и нажмите кнопку "Далее"

  16. Для завершения работы мастера нажмите кнопку "Готово". После перезагрузите компьютер для изменения параметровсистемы.  Повторите шаги с 6 по 15 на втором компьютере.
