  1. すばる秋の学校2011 地上中間赤外線の観測・解析 東京大学天文センター　宮田隆志

  2. はじめに 地上中間赤外線の観測・解析って... めんどうそう 何やってるか わからん データを見ても 何も映ってない 特殊な人の 職人芸？ この講演では （地上）中間赤外線観測の環境 　用いられる観測技術 COMICSデータの構造 についてお話しします 中間赤外線に興味がない人こそ、ぜひ聞いてください

  3. 中間赤外線とは？ 中間赤外線とは？ 波長8-40umの波長領域 これより短波長側を近赤外線 　　これより長波長側を遠赤外線 ※近年は2.5-8umの波長も中間赤外線に含めることがある

  4. 中間赤外線の特徴 • 中間赤外線の特徴 • 温度 50-300Kの物体からの放射をトレース • 　　　　星自身だけでなく、星周物質やwarm regionの観測に最適 • 多数のダストフィーチャが存在 • 　　　　ダストの性質、および存在環境の研究が可能 • ダスト吸収の絶対量が少ない • 　　　　深く埋もれた天体も観測できる Dust featureの例 ダストによる吸収

  5. 中間赤外線の特徴 地球大気は一部波長で透明になっている（大気の窓） 波長を選べば、地上からも天体観測が可能 N-band : 7.5-13.5um Q-band : 16-26um 大気透明度 Mauna Keaでの大気透過率 Ｎ Ｑ Ｋ Ｊ Ｈ Ｌ Ｍ 波長[um] 主な吸収源は水蒸気・二酸化炭素・オゾンなど

  6. 中間赤外線の特徴 「温度 50-300Kの物体からの放射をトレース」 常温のものは中間赤外線でびかびか光る！！！

  7. 中間赤外線の背景放射 望遠鏡・大気からの放射は「背景放射」として観測される -2mag/arcsec2 に相当 c.f. K-band 13mag/arcsec2 V-band 21mag/arcsec2

  8. 中間赤外線の背景放射 入ってくる光子の数が莫大なので、検出器は素早く読みださねばならない すばる望遠鏡COMICSの場合、20msecで画像を取得 20pix 320x240 pixelを16 output portsから20msecで読みだすには 20 ÷ (320 * 240 / 16) = 0.0042 msec = 4.2 usec 240pix …. 常時高速で読み出しを行う （シャッターなどの機構はない） COMICSで用いられている Si:As BIB 320x240検出器

  9. 中間赤外線の背景放射 さらにこの背景放射は揺らいでいる sky data ∝f-1.44 2-3Hzよりも低周波側で ノイズのパワーが増えている Poission noise level

  10. Chop&Nod法 地上中間赤外線観測・解析 莫大かつ高速で変動する背景光の中から 天体の光を正確に抜き出す Chop & Nod法

  11. Chop&Nod法 Chopping 望遠鏡副鏡を動かし、数Hzで装置の視野を振ることで、背景光を除去する

  12. Chop&Nod法 すばる望遠鏡のチョッピング副鏡 口径 　1.3 meterの副鏡を a few Hzの速度で矩形駆動 振り幅 　片側 30arcsec 　　両側使用で最大60arcsec

  13. Chop&Nod法 厳密に見ると、 Choppingによってビームが望遠鏡上で少しずれる  もしここに光るものがあると、 　　　　　　　　　背景光が綺麗に差し引けない Choppingの残存パターン(residual pattern)

  14. Chop&Nod法 Nodding Chopping観測を行った後に、少しだけ望遠鏡を振って、同じChoppingを実行  残存パターンを除去 併せて Chop&Nod法 という

  15. Chop&Nod法 どれぐらの速さが必要か？ Chopping周波数 　　大気が変動する前にbeam切替を行う必要がある 　　典型的には0.5-3Hz程度 ※すばるは変動がゆるやか sky data ∝f-1.44 Nodding周波数 　　周辺放射量が変動する前に行う必要がある 　　典型的には数10秒から1分 ※すばるは残存パターンが小さく、Noddingの必要性が高くない Poission noise level

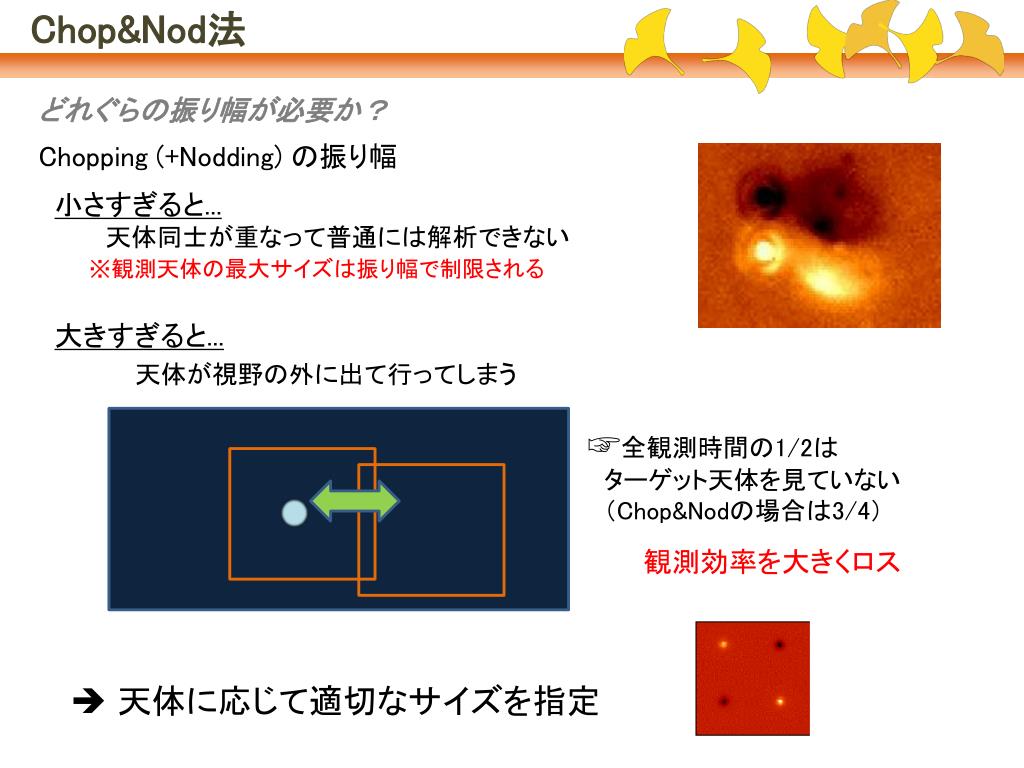

  16. Chop&Nod法 どれぐらの振り幅が必要か？ Chopping (+Nodding) の振り幅 小さすぎると... 　　天体同士が重なって普通には解析できない ※観測天体の最大サイズは振り幅で制限される 大きすぎると... 天体が視野の外に出て行ってしまう ☞全観測時間の1/2は 　ターゲット天体を見ていない 　（Chop&Nodの場合は3/4） 観測効率を大きくロス  天体に応じて適切なサイズを指定

  17. Chop&Nod法 COMICSの観測では 観測者は、観測に先立ち、Chop&Nodのパラメータを決める 　✓　Chopping振り幅・方向 ※COMICSでは周波数は~0.5Hzで固定されている ✓　Noddingを行うか否か 　　行う場合は振り幅・方向 観測者支援用applet 設定とそのチェック用ツール http://canadia.ir.isas.ac.jp/comics/open/guide/APPLET/comics_obs.html

  18. COMICSのデータ 撮像でchop&nod観測を行った場合を想定 時間 1 3 Chop-α 5 ・・・・ 2 4 Chop-β 6 Nchop Nchop回のbeam切替 Chop-α ・・・ Chop-β ・・・ 検出器は20msecで 読出しを続ける １回の読み出し　= 1Exposure Chopper遷移中は データを捨てる Chop ビーム１回ごとに 複数のexpが取得される ビーム毎の取得枚数　Nexp

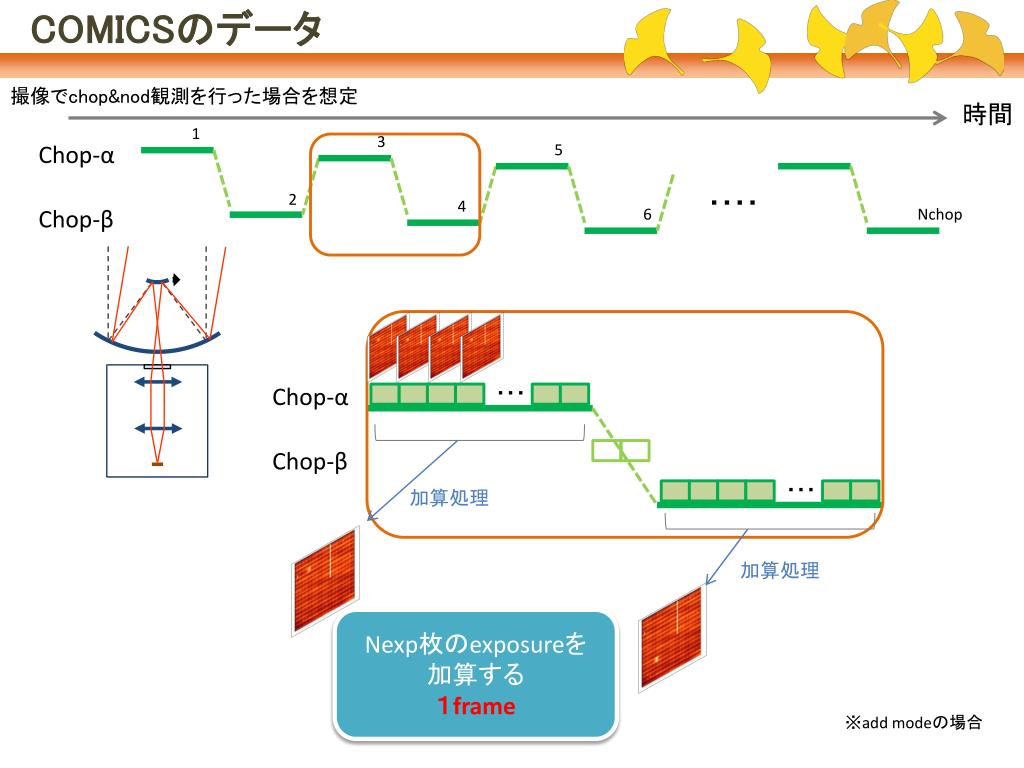

  19. COMICSのデータ 撮像でchop&nod観測を行った場合を想定 時間 1 3 Chop-α 5 ・・・・ 2 4 Chop-β 6 Nchop Chop-α ・・・ Chop-β ・・・ 加算処理 加算処理 Nexp枚のexposureを 加算する １frame ※add modeの場合

  20. COMICSのデータ 撮像でchop&nod観測を行った場合を想定 時間 1 3 Chop-α 5 ・・・・ 2 4 Chop-β 6 Nchop ・・・・ NAXIS3 (Z軸) Choppingの繰り返しで ファイルを作成 1File COMA ........ 1 File = Nchop [frames] = Nchop * Nexp [exposures]

  21. COMICSのデータ 撮像でchop&nod観測を行った場合を想定 時間 1 3 Chop-α 5 ・・・・ 2 4 Chop-β 6 Nchop ・・・・ NAXIS3 (Z軸) ✓ COMAのz軸方向に順番に足し引きをしていけば、choppingの解析になる (1+3+5+7+...+Nchop-1) - (2+4+6+8+.. +Nchop) = COMQ file ✓ COMQ同士を差し引きすれば、Noddingの解析になる - =

  22. COMICSのデータ 他は通常の解析と同様 ✓ Flat処理 ✓ Bad pix除去 ✓ Photometry .... 詳しい手続きに関しては Reduction Manual参照 ☞ 地上中間赤外線のデータ処理 　　通常の解析に加えて Choppingの差し引き演算 Noddingの差し引き演算 　　を加えればよいだけ

  23. 地上中間赤外線観測の利点 地上中間赤外線 　✓　強い背景放射 　　　　  大きなPossion Noise 　　✓　時間・空間的なゆらぎ　 Chop&Nodでも差引けない残存エラー （Sky Noise） 感度はあまりよろしくない 10000 IRAS survey 1000 SUBARU/COMICS 5sig500sec Akari Survey 100 mJy 10 1 Akari Pointing Observation 5sigma500sec 0.1 0.01 Wavelength micron 10 20 30 ではなぜ地上で中間赤外線を観測しなければならないのか？

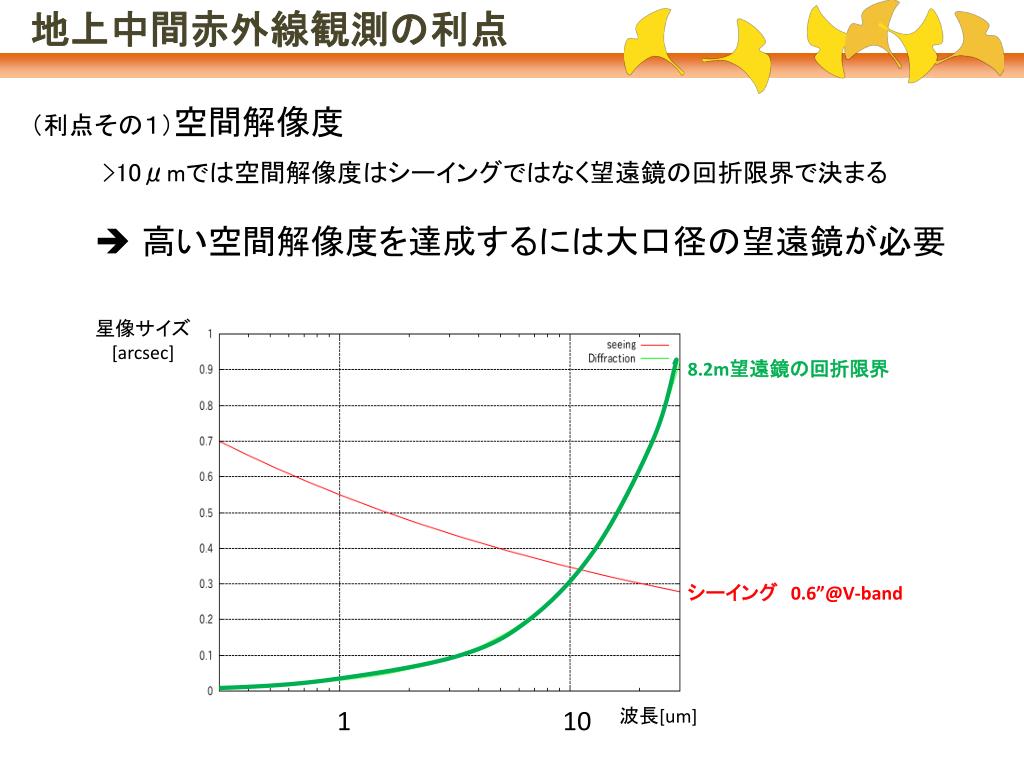

  24. 地上中間赤外線観測の利点 （利点その１）空間解像度 >10μmでは空間解像度はシーイングではなく望遠鏡の回折限界で決まる  高い空間解像度を達成するには大口径の望遠鏡が必要 星像サイズ [arcsec] 8.2m望遠鏡の回折限界 シーイング　0.6”@V-band 1 10 波長[um]

  25. 地上中間赤外線観測の利点 （利点その２）モニタリング・突発天体対応 ✓　衛星寿命は短いため、継続的なモニタ観測などには地上望遠鏡が必要 ✓　突発天体などへの対応も地上の利点 （利点その３）新技術のテストベンチ ✓　衛星の開発には時間がかかる ✓　新技術導入にはリスクが大きい  地上観測装置による実証が不可欠

  26. 地上中間赤外線観測まとめ ✓　地上中間赤外線観測・解析 Chop&Nodという手法・解析を理解すればＯＫ ✓　地上中間赤外線観測の利点 ①　高解像度 　②　モニタリング能力 　③　新技術導入 SUBARU/COMICSを用いた観測提案をぜひどうぞ 不明な点はどしどしSupport Scientistにご相談ください ☞
