  1. 光纤有关知识

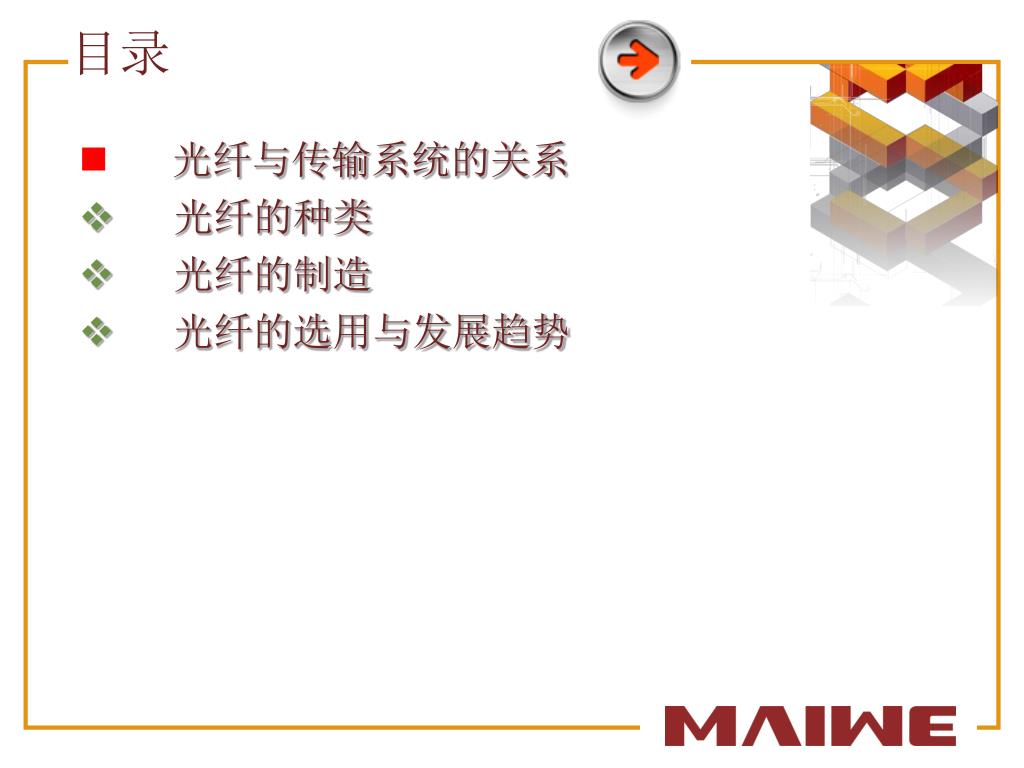

  2. 目录 • 光纤与传输系统的关系 • 光纤的种类 • 光纤的制造 • 光纤的选用与发展趋势

  3. 光纤与传输的关系 • 带宽极宽，容量极大； • 衰减小，传输距离远； • 串扰小，传输质量高； • 抗电磁干扰，保密性好； • 尺寸小重量轻，便于运输和敷设； • 原料丰富，节约金属； • 极易断裂 • 严格忌水 • 弯曲能力差； • 切断与接续要求高； 光纤的优点 光纤的缺点

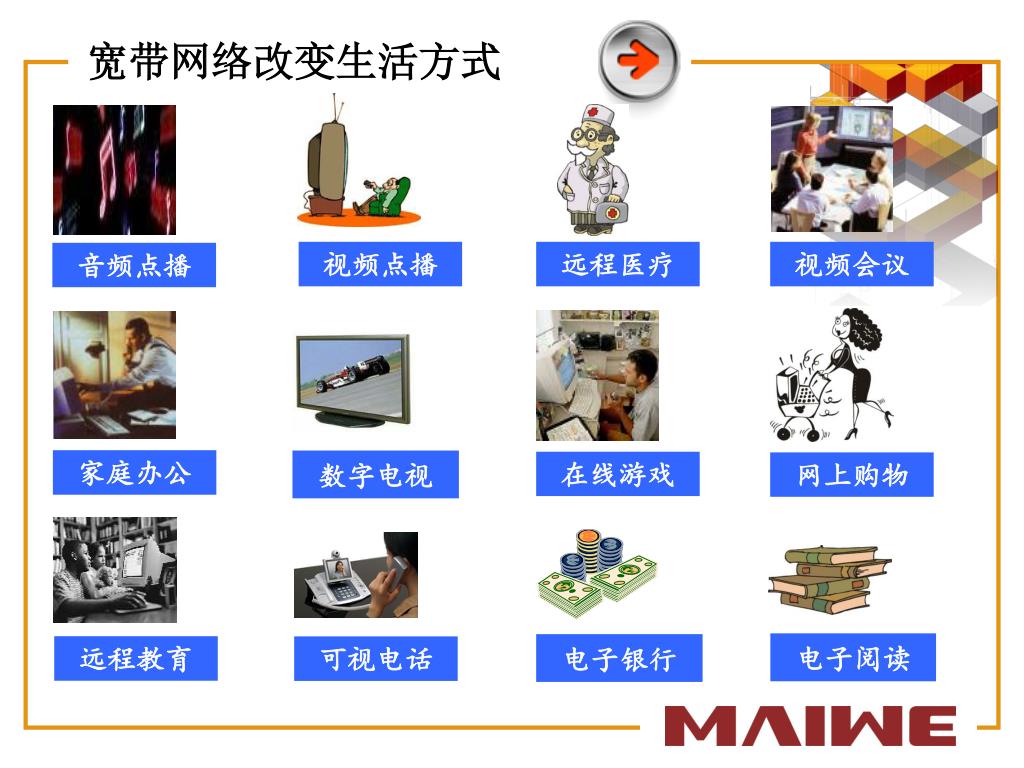

  4. 电子阅读 音频点播 数字电视 可视电话 视频点播 家庭办公 远程医疗 网上购物 在线游戏 电子银行 视频会议 远程教育 宽带网络改变生活方式

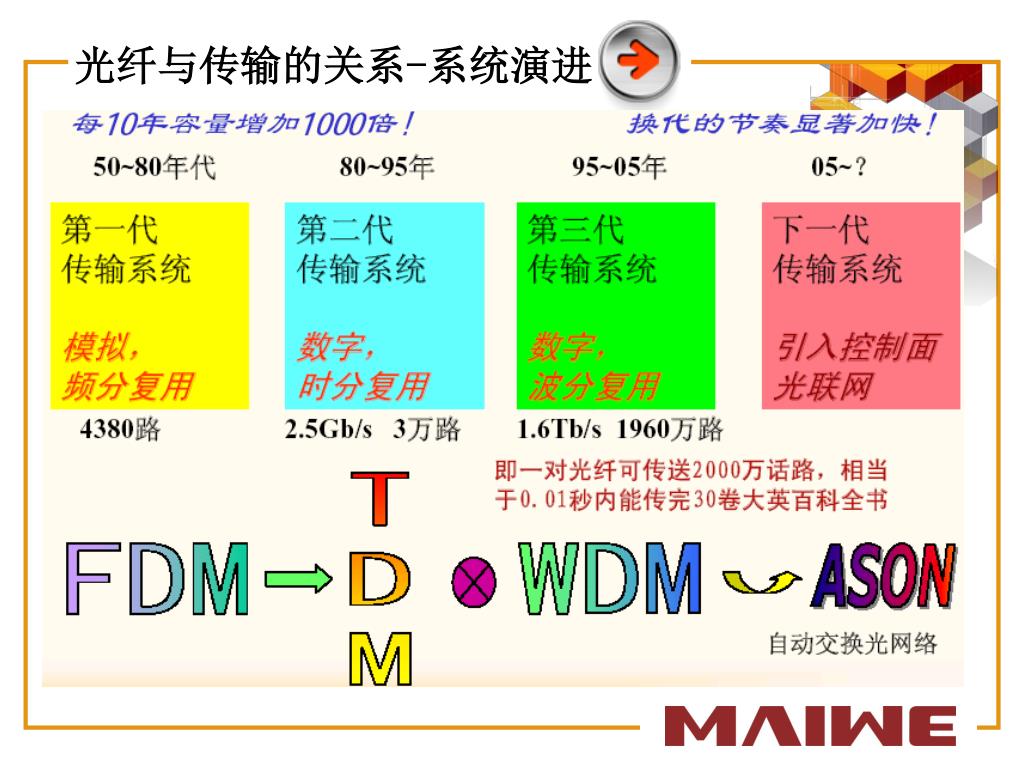

  5. 光纤与传输的关系-系统演进

  6. 目录 • 光纤与传输系统的关系 • 光纤的种类 • 光纤的制造 • 光纤的选用与发展趋势

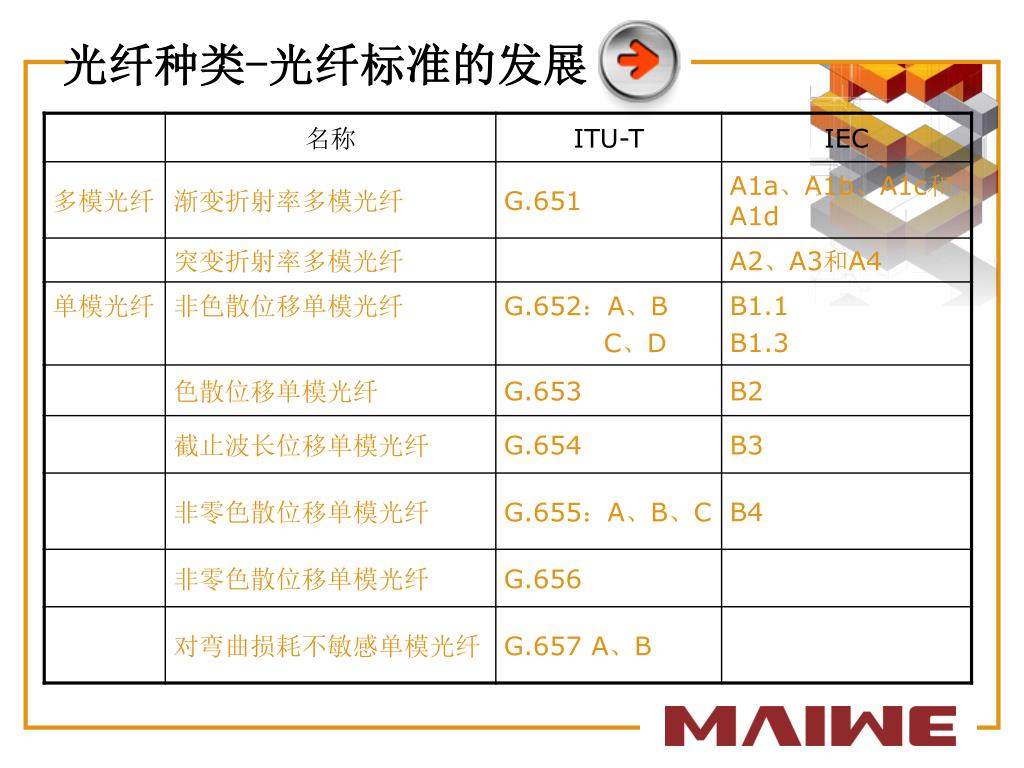

  7. 光纤种类-光纤标准的发展

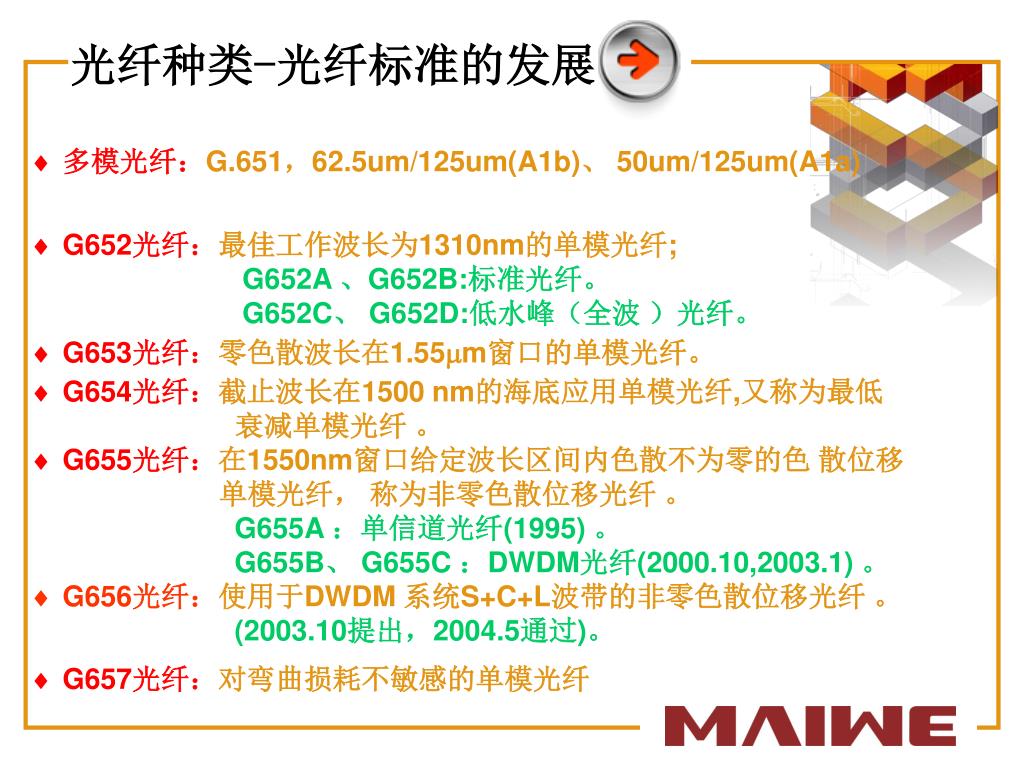

  8. 光纤种类-光纤标准的发展 • 多模光纤：G.651，62.5um/125um(A1b)、 50um/125um(A1a) • G652光纤：最佳工作波长为1310nm的单模光纤; G652A 、G652B:标准光纤。 G652C、 G652D:低水峰（全波 ）光纤。 • G653光纤：零色散波长在1.55m窗口的单模光纤。 • G654光纤：截止波长在1500 nm的海底应用单模光纤,又称为最低 衰减单模光纤 。 • G655光纤：在1550nm窗口给定波长区间内色散不为零的色 散位移 单模光纤， 称为非零色散位移光纤 。 G655A ：单信道光纤(1995) 。 G655B、 G655C ：DWDM光纤(2000.10,2003.1) 。 • G656光纤：使用于DWDM 系统S+C+L波带的非零色散位移光纤 。 (2003.10提出，2004.5通过)。 • G657光纤：对弯曲损耗不敏感的单模光纤

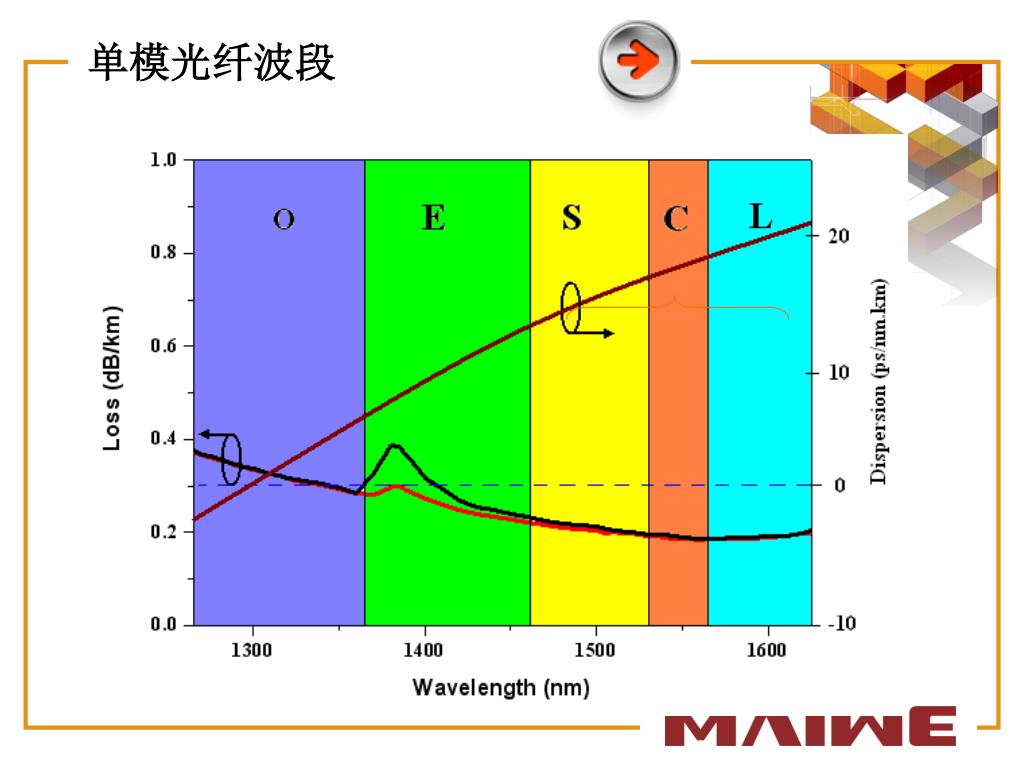

  9. 单模光纤波段

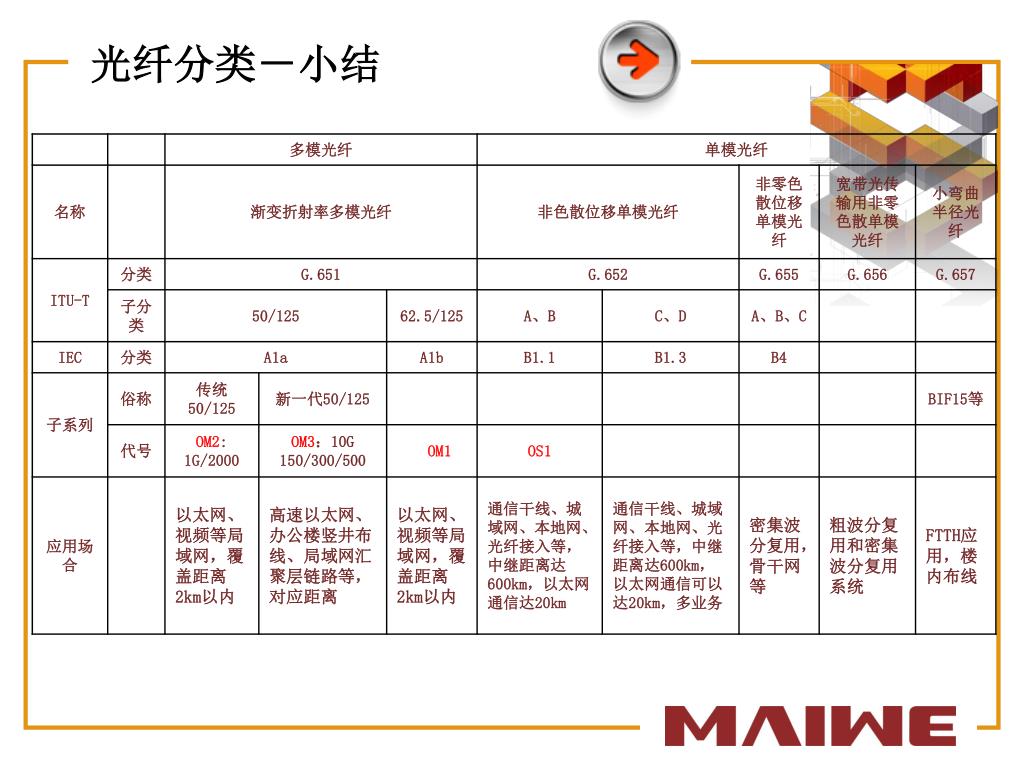

  10. 光纤分类－小结

  11. 目录 • 光纤与传输系统的关系 • 光纤的种类 • 光纤的制造 • 光纤的选用与发展趋势

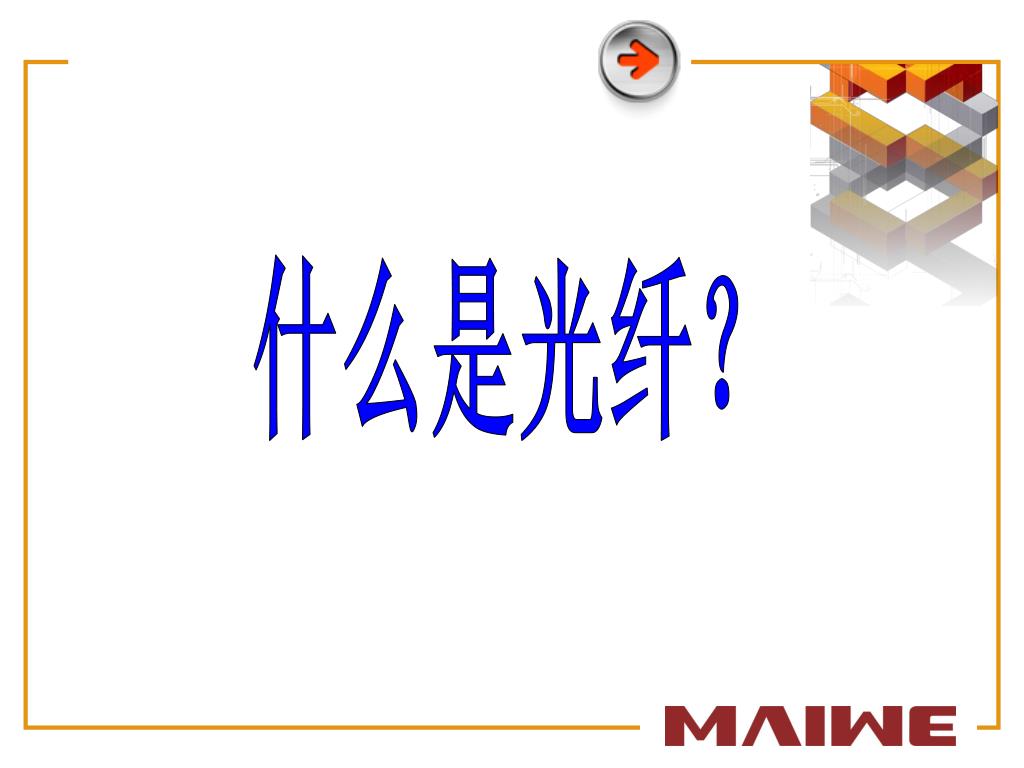

  12. 什么是光纤？

  13. 光纤制造-光纤材料 1.光纤的定义：光纤是由高纯透明材料组成的光传输媒质。 2.光纤材料：石英玻璃、塑料、晶体…….。 3.石英玻璃： 1.优点：优秀的光学、力学和化学性能，良好的加工性能，极好的温度稳定性能、重量轻、抗电磁干扰。 注意：光纤重量：33g/km，温度变化（40C-20C）光纤长度变化1.1cm。 2.缺点：容易发生脆性断裂。

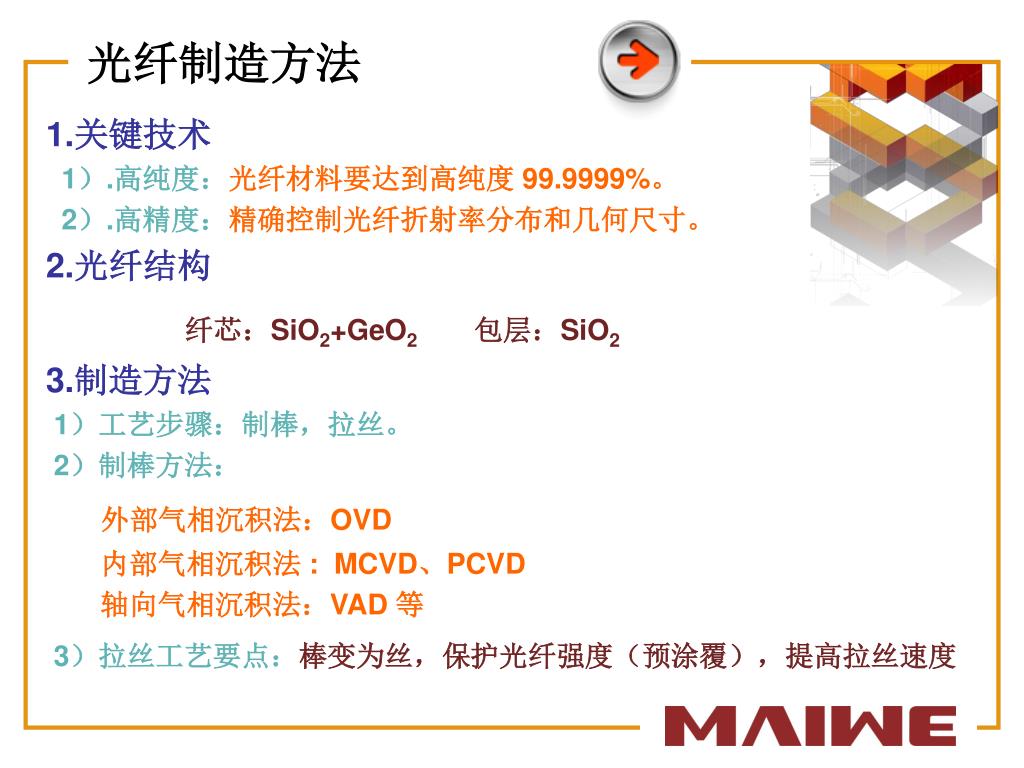

  14. 光纤制造方法 1.关键技术 1）.高纯度：光纤材料要达到高纯度 99.9999%。 2）.高精度：精确控制光纤折射率分布和几何尺寸。 2.光纤结构 纤芯：SiO2+GeO2 包层：SiO2 3.制造方法 1）工艺步骤：制棒，拉丝。 2）制棒方法： 外部气相沉积法：OVD 内部气相沉积法 : MCVD、PCVD 轴向气相沉积法：VAD 等 3）拉丝工艺要点：棒变为丝，保护光纤强度（预涂覆），提高拉丝速度

  15. 拉丝工艺

  16. 成品裸纤

  17. 目录 • 光纤与传输系统的关系 • 光纤的种类 • 光纤的制造 • 光纤的发展趋势

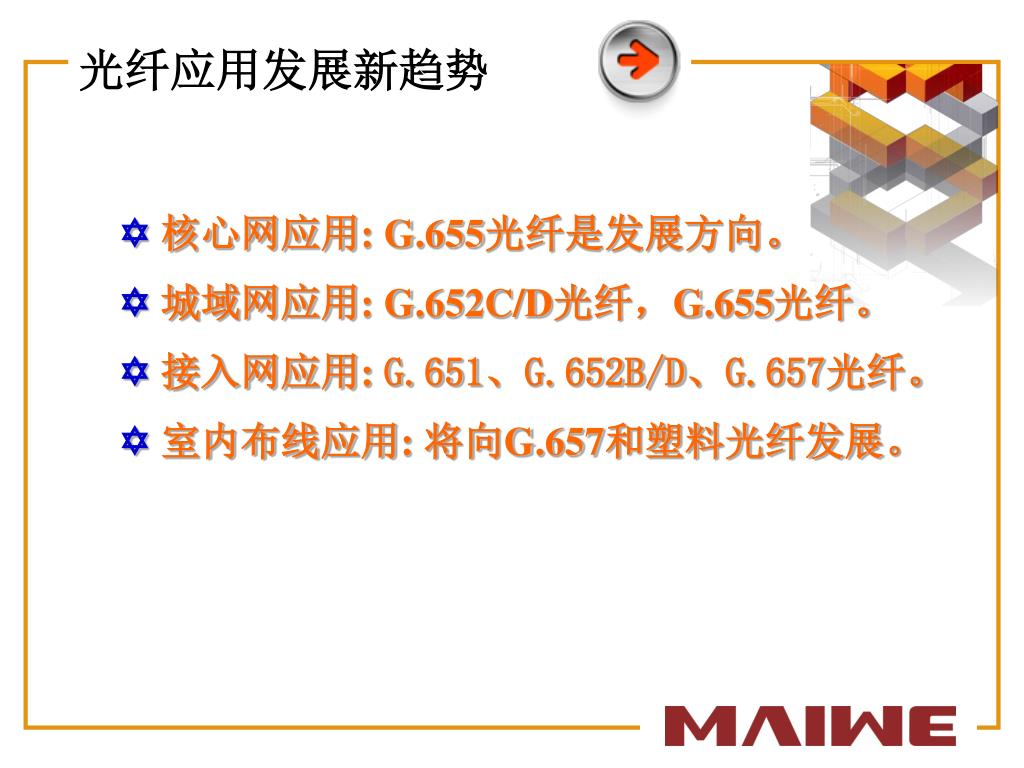

  18. 光纤应用发展新趋势 核心网应用: G.655光纤是发展方向。 城域网应用: G.652C/D光纤，G.655光纤。  接入网应用: G.651、G.652B/D、G.657光纤。 室内布线应用: 将向G.657和塑料光纤发展。

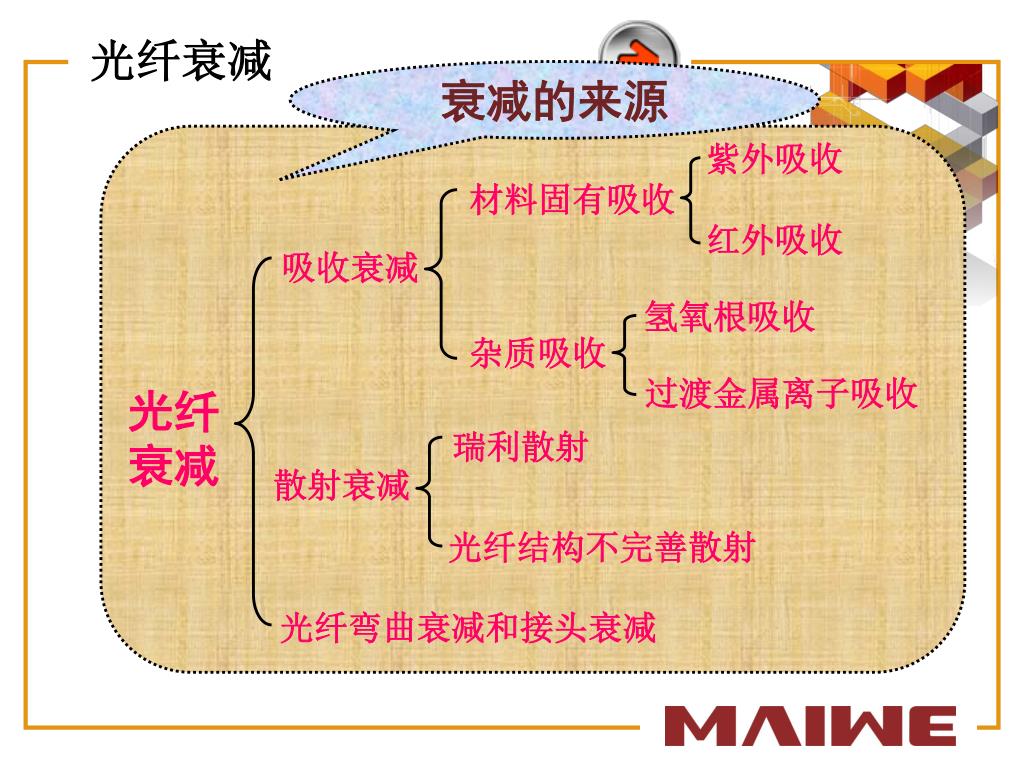

  19. 光纤衰减 衰减的来源 紫外吸收 材料固有吸收 红外吸收 吸收衰减 氢氧根吸收 杂质吸收 过渡金属离子吸收 光纤 衰减 瑞利散射 散射衰减 光纤结构不完善散射 光纤弯曲衰减和接头衰减

  20. 解决光纤衰减的措施 1.提高光纤制造水平： 提高材料纯度、精密控制生产、改进制造工艺，已经达到理论的光纤衰减水平是：0.15dB/km. 2.寻找新的材料 ： 红外材料的理论的光纤衰减水平是：0.015dB/km.但是其迄今为止还没有制造出实用光纤。 3.采用光放大器： 1.光放大：1987年革命性的发明，为实现全光通信奠定了基础。 2.光放大原理：利用光纤纤芯中掺杂的稀土元素受到泵浦光辐射来实现对1550nm信号光的放大。 4.施工

  21. Thank You !
