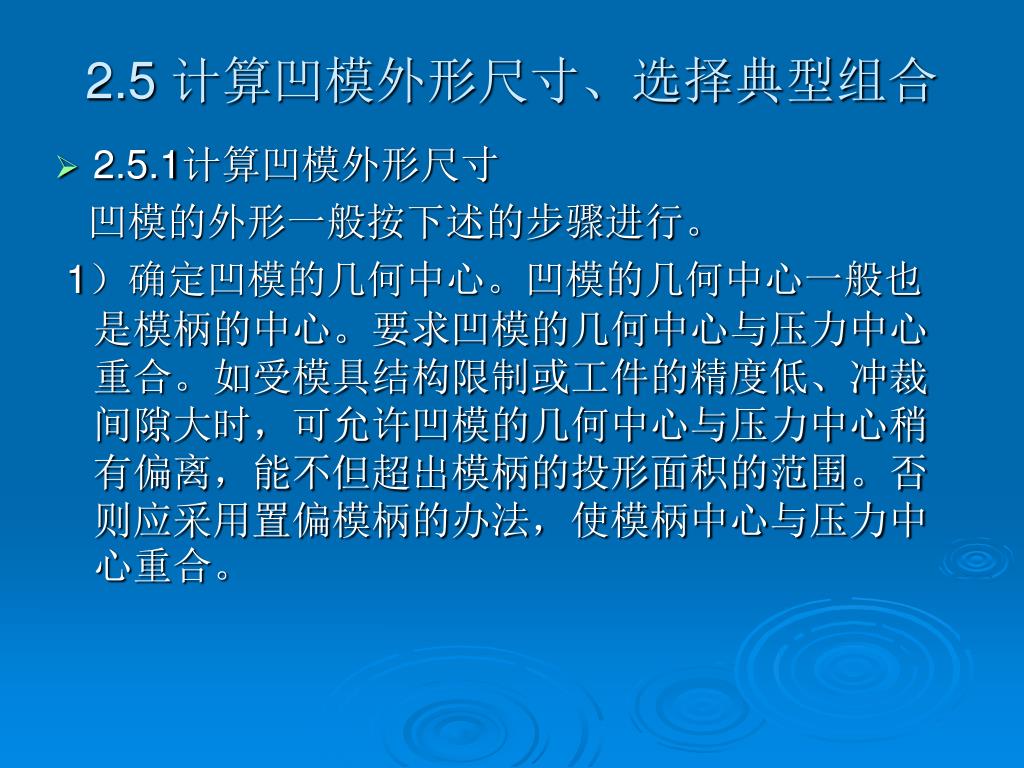

  1. 2.5 计算凹模外形尺寸、选择典型组合 • 2.5.1计算凹模外形尺寸 凹模的外形一般按下述的步骤进行。 1）确定凹模的几何中心。凹模的几何中心一般也是模柄的中心。要求凹模的几何中心与压力中心重合。如受模具结构限制或工件的精度低、冲裁间隙大时，可允许凹模的几何中心与压力中心稍有偏离，能不但超出模柄的投形面积的范围。否则应采用置偏模柄的办法，使模柄中心与压力中心重合。

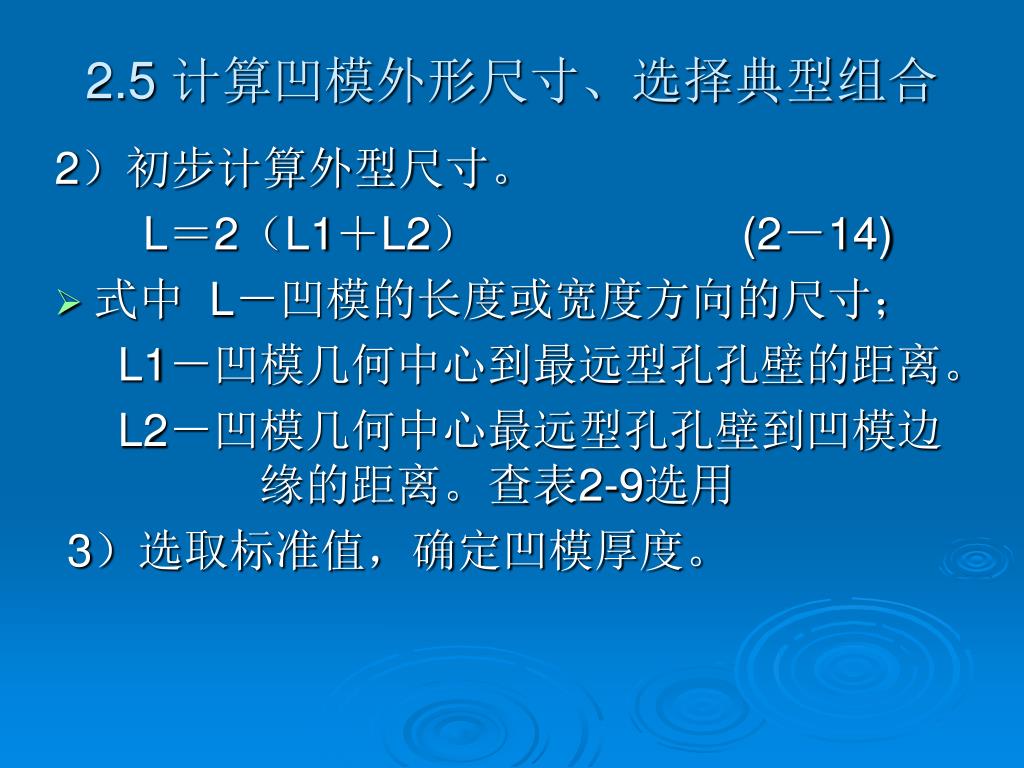

  2. 2.5 计算凹模外形尺寸、选择典型组合 2）初步计算外型尺寸。 L＝2（L1＋L2） (2－14) • 式中 L－凹模的长度或宽度方向的尺寸； L1－凹模几何中心到最远型孔孔壁的距离。 L2－凹模几何中心最远型孔孔壁到凹模边 缘的距离。查表2-9选用 3）选取标准值，确定凹模厚度。

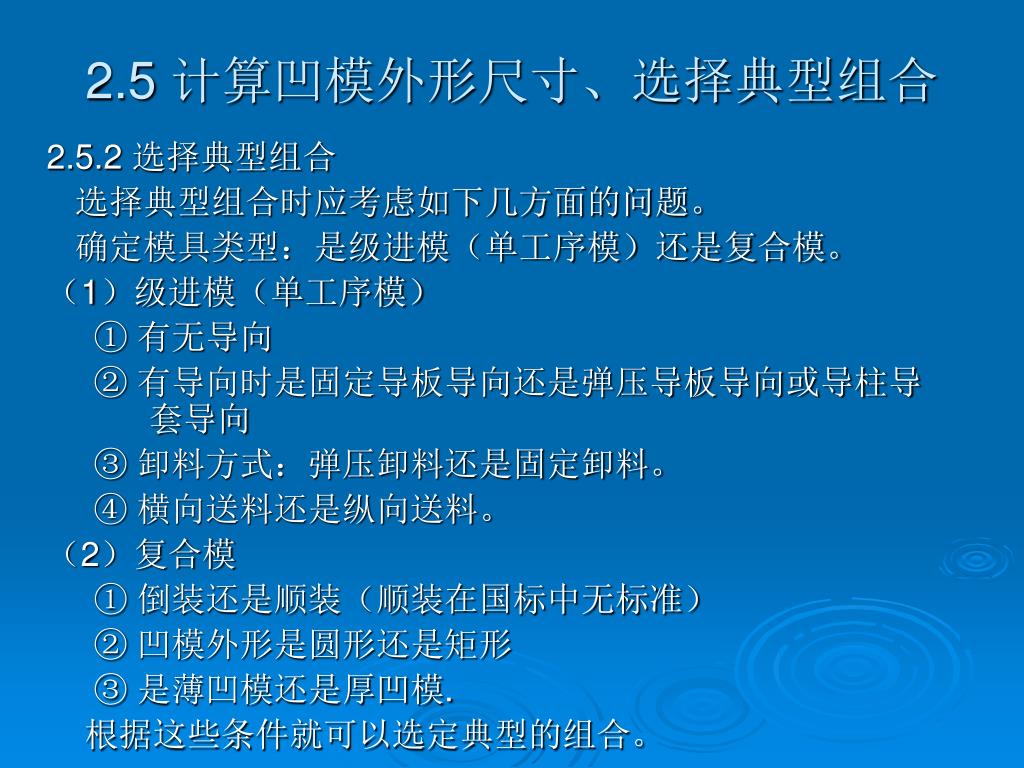

  3. 2.5 计算凹模外形尺寸、选择典型组合 2.5.2 选择典型组合 选择典型组合时应考虑如下几方面的问题。 确定模具类型：是级进模（单工序模）还是复合模。 （1）级进模（单工序模） ① 有无导向 ② 有导向时是固定导板导向还是弹压导板导向或导柱导 套导向 ③ 卸料方式：弹压卸料还是固定卸料。 ④ 横向送料还是纵向送料。 （2）复合模 ① 倒装还是顺装（顺装在国标中无标准） ② 凹模外形是圆形还是矩形 ③ 是薄凹模还是厚凹模. 根据这些条件就可以选定典型的组合。

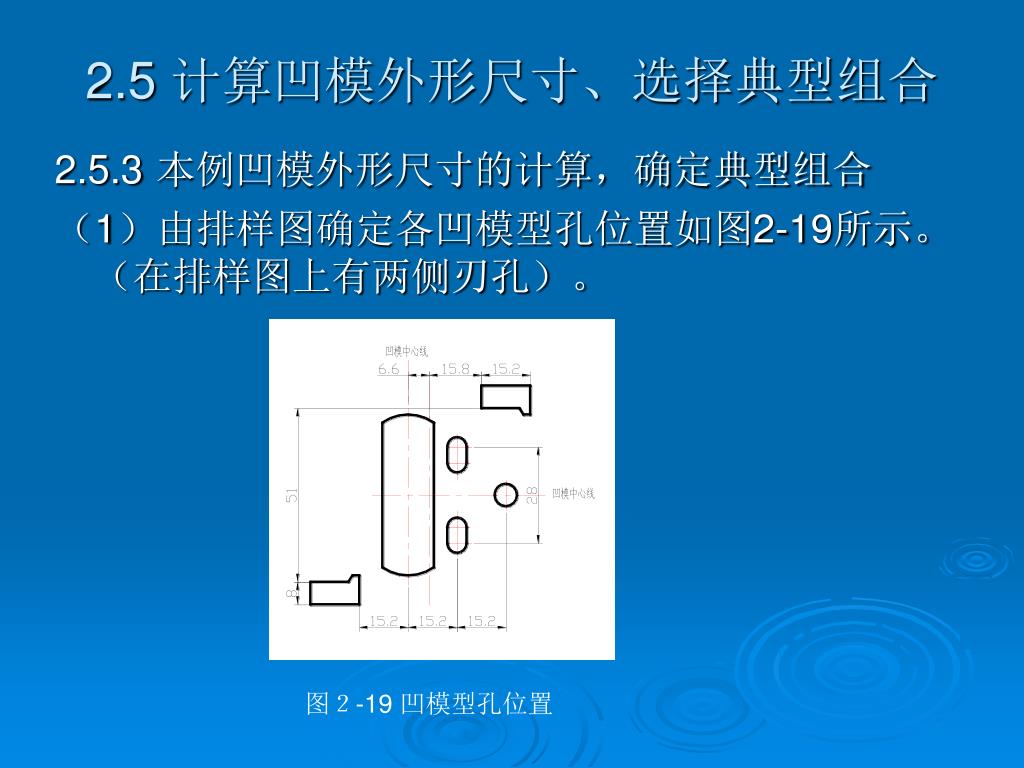

  4. 图２-19 凹模型孔位置 2.5 计算凹模外形尺寸、选择典型组合 2.5.3本例凹模外形尺寸的计算，确定典型组合 （1）由排样图确定各凹模型孔位置如图2-19所示。（在排样图上有两侧刃孔）。

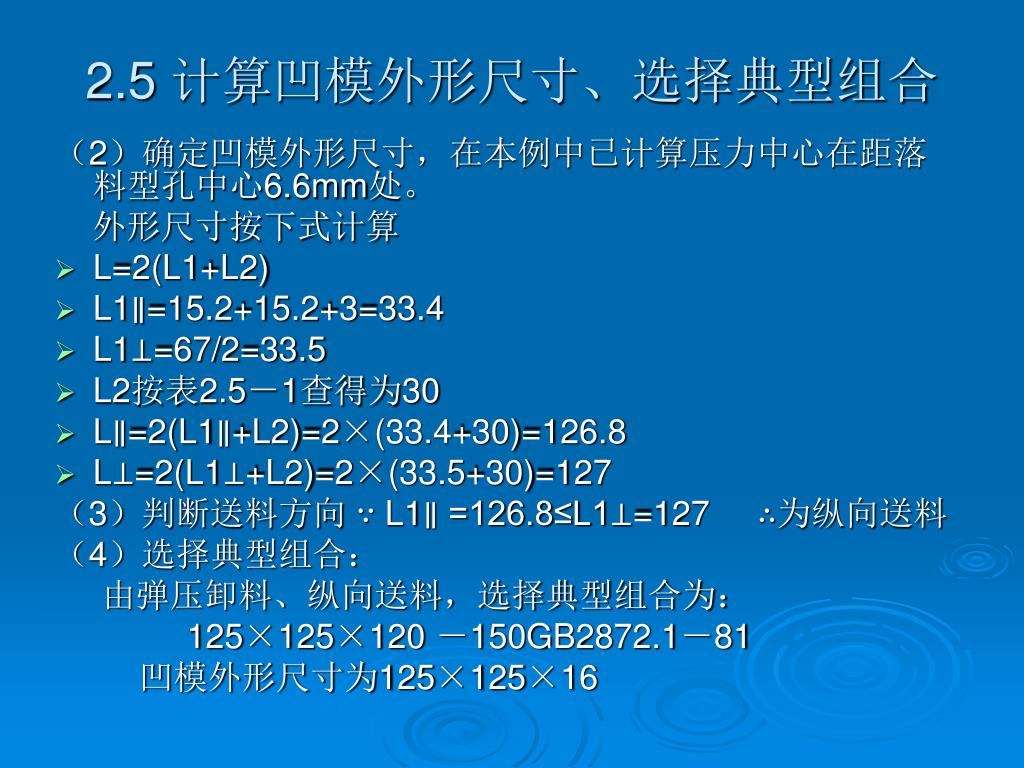

  5. 2.5 计算凹模外形尺寸、选择典型组合 （2）确定凹模外形尺寸，在本例中已计算压力中心在距落料型孔中心6.6mm处。 外形尺寸按下式计算 • L=2(L1+L2) • L1∥=15.2+15.2+3=33.4 • L1⊥=67/2=33.5 • L2按表2.5－1查得为30 • L∥=2(L1∥+L2)=2×(33.4+30)=126.8 • L⊥=2(L1⊥+L2)=2×(33.5+30)=127 （3）判断送料方向 ∵ L1∥ =126.8≤L1⊥=127 ∴为纵向送料 （4）选择典型组合： 由弹压卸料、纵向送料，选择典型组合为： 125×125×120 －150GB2872.1－81 凹模外形尺寸为125×125×16
