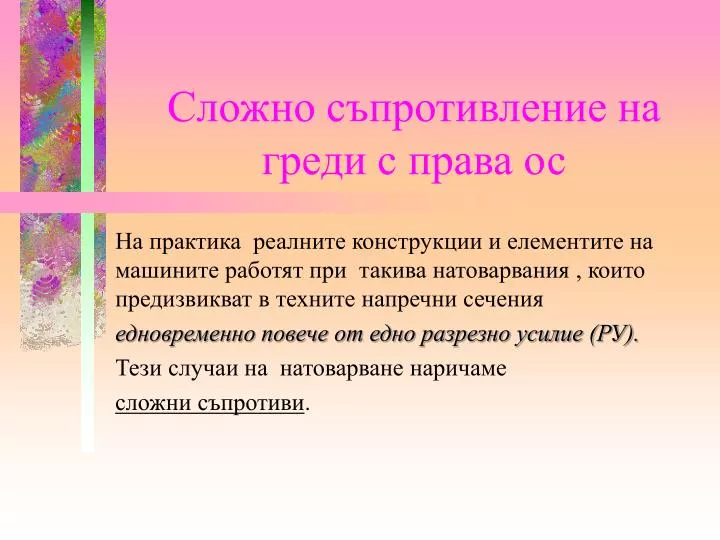

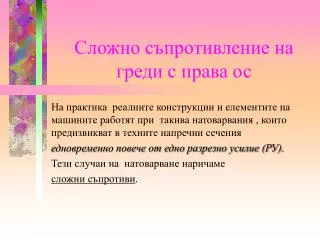

Сложно съпроти в ление на греди с прав а ос

1. Сложно съпротивление на греди с права ос На практика реалните конструкции и елементите на машините работят при такива натоварвания , които предизвикват в техните напречни сечения едновременно повече от едно разрезно усилие (РУ). Тези случаи на натоварване наричаме сложни съпротиви.

3. Най-често срещаните комбинации са : • Общо (косо) огъванеMy, Mz • Нецентричен опън (натиск) N, My, Mz • Огъване с усукване My, Mz, Mx • Усукванесопън (натиск)Mx, N • Огъване с усукване и опън (натиск) My, Mz, Mx, N

4. Общо (косо) огъване Общо или косо огъване имаме тогава, когато векторът на огъващия момент Могима проекции по двете главни централни инерционни оси на напречното сечение.

6. Основни зависимости • Нормалното напрежение се получава по следната формула: • Уравнението на неутралнаталиния σх=0има вида:

7. правила • Максималните напрежения възникват в най-отдалеченатаот неутралната линияточка на сечението. • Неутралната линия минава през острия ъгъл образуван от вектора Мог и оста с минимален инерционен момент (в случая z).

8. При материали, които имат различно допустимо напрежение на опън и на натиск трябва да се проверятпоотделно опъновата и натисковата зона. При пълностенни сечения и наличие на срязващи сили тангенциалните напрежения могат да се получат чрез двукратно прилагане на формулата на Журавски Определянето на преместванията на произволна точка от оста на пръта става като зададеното натоварване предварително се разложи в двете главни инерционни равнини, след което се определят преместванията (примерно чрез използване на уравнението на еластичната линия)и така получените преместваниясе сумират векторно. Допълнителни съображения
