实训五电机嵌线专用工具和材料的认识

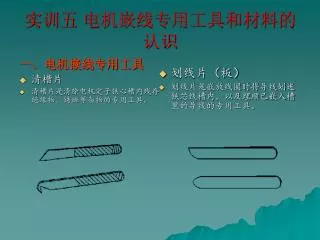

一、电机嵌线专用工具 清槽片清槽片是清除电机定子铁心槽内残存绝缘物，锈斑等杂物的专用工具。划线片（板）划线片是嵌放线圈时将导线划进铁芯线槽内，以及理顺已嵌入槽里的导线的专用工具。实训五电机嵌线专用工具和材料的认识

压线块 压线块是把已嵌入线槽的导线压紧并使其平整的专用工具。压线条将槽内的部分导线压实或将槽内所有导线压实，配合划线片对槽口绝缘进行折合、封口。电机嵌线专用工具

刮线刀 刮线刀是用来刮去导线接头上绝缘层的专用工具。裁纸刀裁纸刀是用来推裁高出槽面的槽绝缘纸的专用工具。电机嵌线专用工具

绕线模 绕线模是用来绕制电机绕组线圈的专用工具。千分尺千分尺是用来测量导线线径的。电机嵌线专用工具

二、电机嵌线专用材料 • 绝缘纸槽绝缘相间绝缘层间绝缘 • 槽楔、垫条及出线板绝缘 • 套管绝缘 • 绝缘漆 • 漆包线

绝缘纸 • 主要用途：槽绝缘、相间绝缘、层间绝缘 • E级（1）聚酯薄膜绝缘纸复合箔（6520）（2）聚酯薄膜玻璃漆布复合箔（6530）（3）聚酯薄膜青壳纸（2920） • B级（1）聚酯薄膜玻璃漆布复合箔（6530）（2）聚酯薄膜聚酯纤维纸复合箔（DMD 、DMDM） • F级（1）聚酯薄膜芳香族聚酰胺纤维纸复合箔（NMN）（2）聚酯薄膜芳香族聚砜胺纤维纸复合箔（SMS）

包绕用绝缘 • E级油性玻璃漆布带（2412） • B级（1）青醇酸玻璃漆布带（2430）（2）醇酸玻璃漆布带（2432）（3）环氧玻璃粉云母带（5483-1）（4）钛改型环氧玻璃粉云母带（9541-1） • F级（1）硅有机玻璃漆布带（2450）（2）聚酰亚胺玻璃漆布带（2560）（3）聚酰亚胺薄膜（4）有机硅玻璃粉云母带（5450-1）

电机组件用绝缘材料 • 槽楔、垫条及出线板绝缘 • E级 (1）竹（经绝缘处理）（2）酚醛层压板（3020～3023） • B级（1）酚醛层压玻璃布板（3230）（2）苯胺酚醛层压玻璃布板（33231）（3）酚醛玻璃纤维压塑料（4330） • F级（1）环氧酚醛层压玻璃布板（3240）（2）MDB复合槽楔

绝缘套管 • E级（1）油性玻璃漆管（2714）（2）糊状聚氯乙烯玻璃漆管（2731） • B级（1）醇胺玻璃漆管（2730）（2）聚氯乙烯玻璃漆管（2731） • F级（1）有机硅玻璃漆管（2750）（2）硅橡胶玻璃丝管（2751）

绕组端部捆扎材料 • E级（1）聚酯绑扎带（2）聚酯玻璃丝无纬带 • B级聚酯玻璃丝无纬带(B-17) F级环氧玻璃无纬带（F-17）

电机专用绝缘漆 • 定子绕组浸渍漆 • E级（1）三聚氰胺醇酸漆（1032）（2）环氧脂漆（1033） B级（1）三聚氰胺醇酸漆（1032）（2）环氧聚酯酚醛无溶剂漆（5152-2）（3）环氧脂漆（1033） • F级（1）聚酯浸渍漆（155）（2）不饱和聚脂无溶剂漆（319-2）

电磁线 (漆包线 ) • E级（1）缩醛漆包圆铜线 QQ-1、QQ-2 （2）环氧漆包圆铜线 QH-1、QH-2 • B级（1）聚酯漆包圆铜线 QZ-1、QZ-2 （2）聚酯漆包自粘性电磁线 QZN • F级（1）聚酯亚胺漆包圆铜线 QZY-1、QZY-2 • H级（1）聚酰亚胺漆包圆铜线 QY-1、QY-2 （2）聚酰胺酰亚胺漆包圆铜线 QXY-1、QXY-2

绝缘等级 • 所用的绝缘材料的绝缘等级必须与所修电机铭牌上的绝缘等级相符 • 绝缘等级 A级（100℃）、 E级（120℃）、B级（130℃）、F级（155℃）、H级（180℃）
