织物的透气性能测试

1. 织物的透气性能测试

2. 基本知识 一、测试原理 二、YG461A 型织物透气仪 三、YG461E 型织物透气仪 主要内容

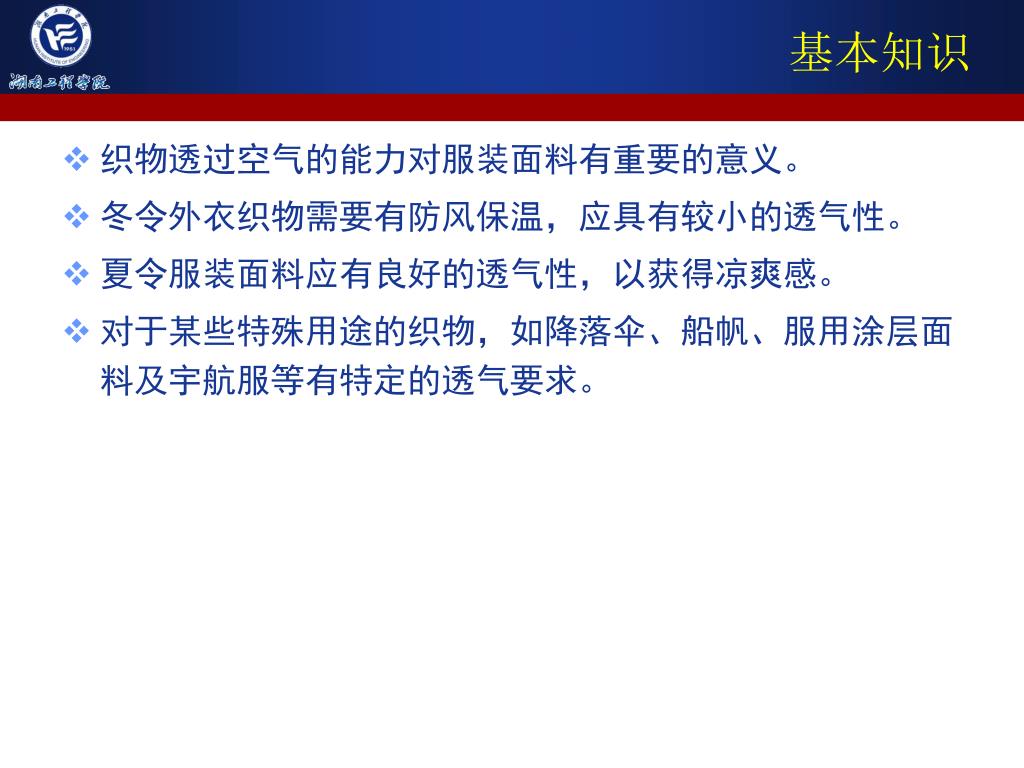

3. 基本知识 • 织物透过空气的能力对服装面料有重要的意义。 • 冬令外衣织物需要有防风保温，应具有较小的透气性。 • 夏令服装面料应有良好的透气性，以获得凉爽感。 • 对于某些特殊用途的织物，如降落伞、船帆、服用涂层面料及宇航服等有特定的透气要求。

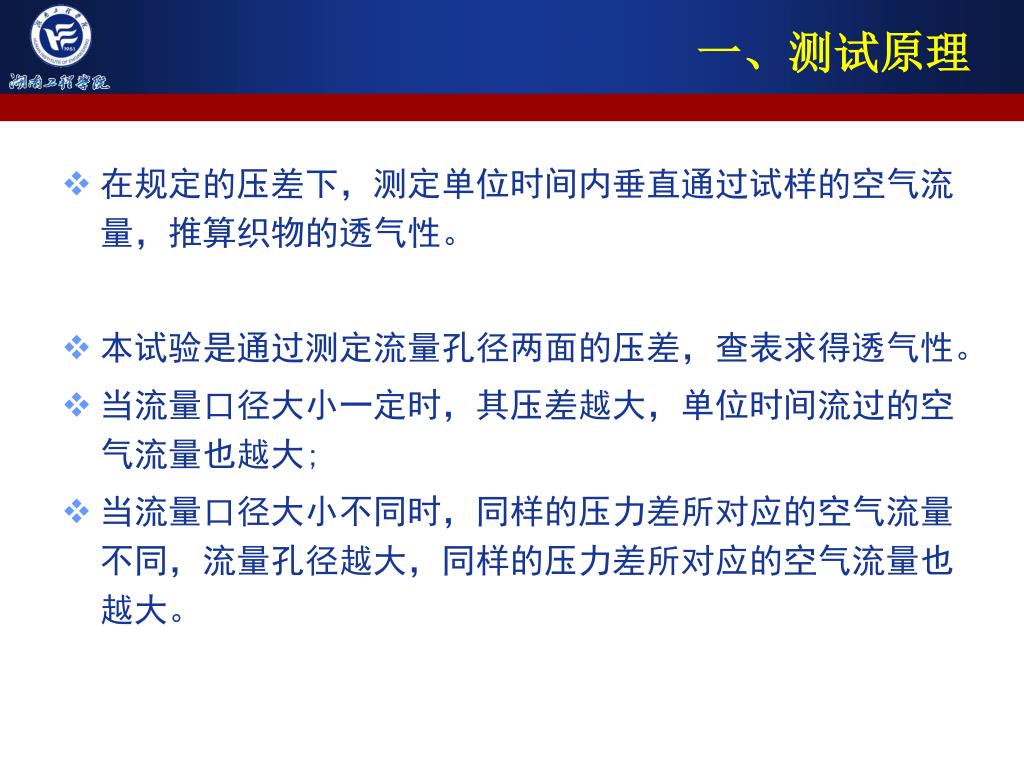

4. 一、测试原理 • 在规定的压差下，测定单位时间内垂直通过试样的空气流量，推算织物的透气性。 • 本试验是通过测定流量孔径两面的压差，查表求得透气性。 • 当流量口径大小一定时，其压差越大，单位时间流过的空气流量也越大; • 当流量口径大小不同时，同样的压力差所对应的空气流量不同，流量孔径越大，同样的压力差所对应的空气流量也越大。

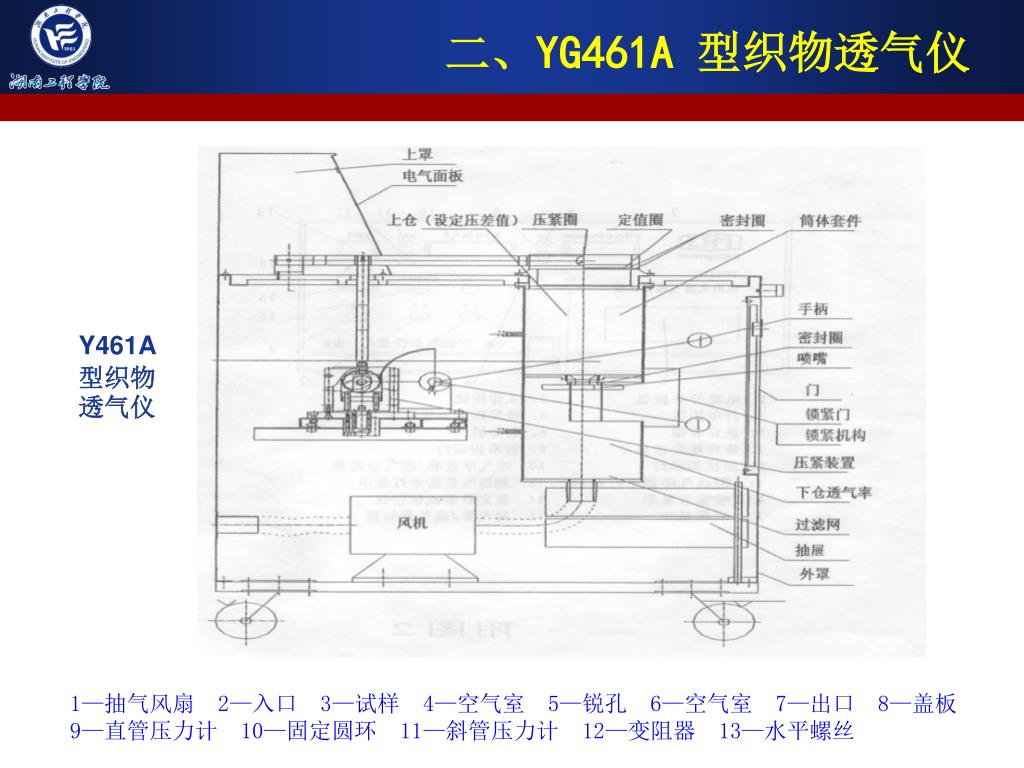

5. 二、YG461A 型织物透气仪 Y461A 型织物透气仪 1—抽气风扇 2—入口 3—试样 4—空气室 5—锐孔 6—空气室 7—出口 8—盖板 9—直管压力计 10—固定圆环 11—斜管压力计 12—变阻器 13—水平螺丝

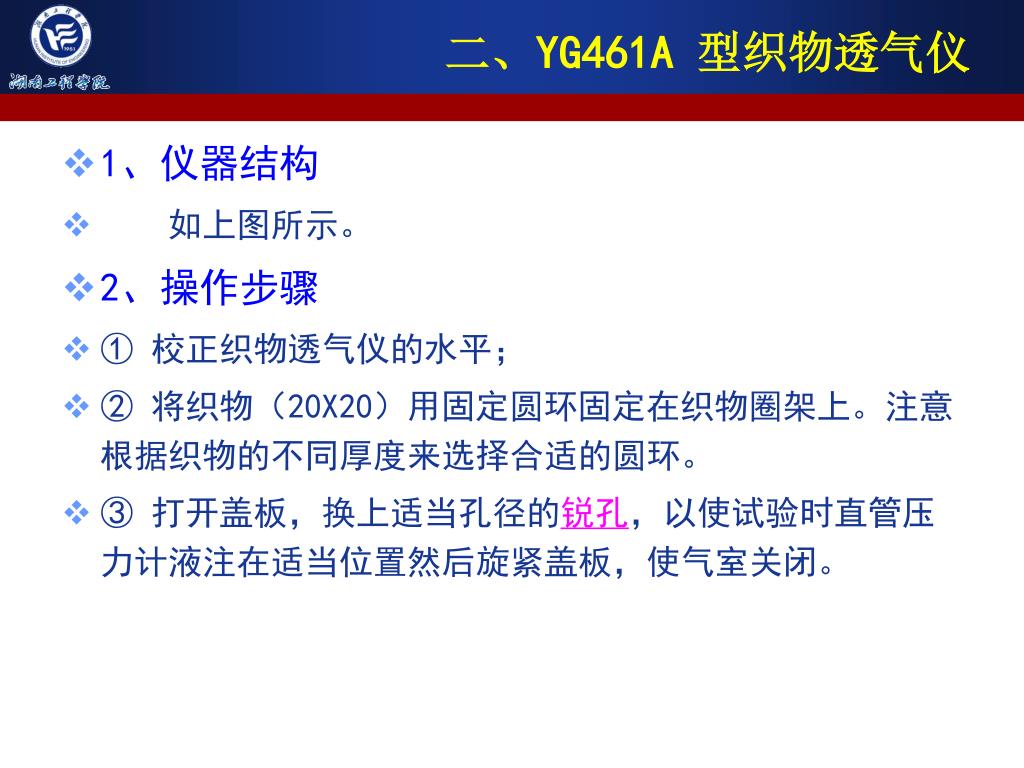

6. 二、YG461A 型织物透气仪 • 1、仪器结构 • 如上图所示。 • 2、操作步骤 • ① 校正织物透气仪的水平； • ② 将织物（20X20）用固定圆环固定在织物圈架上。注意根据织物的不同厚度来选择合适的圆环。 • ③ 打开盖板，换上适当孔径的锐孔，以使试验时直管压力计液注在适当位置然后旋紧盖板，使气室关闭。

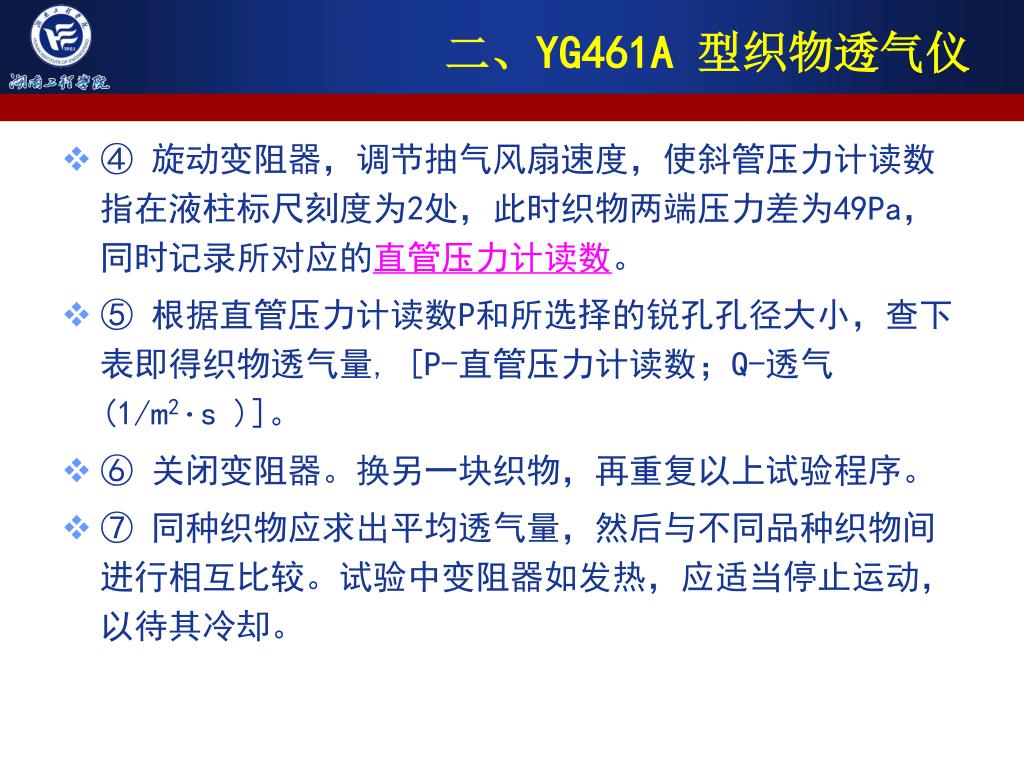

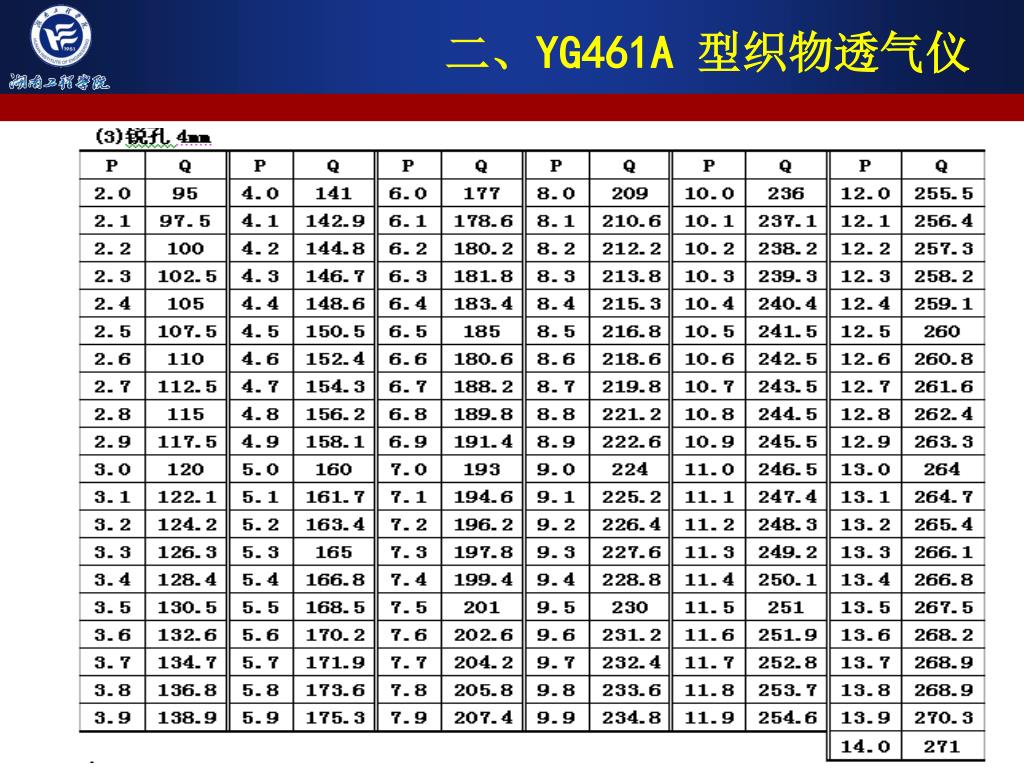

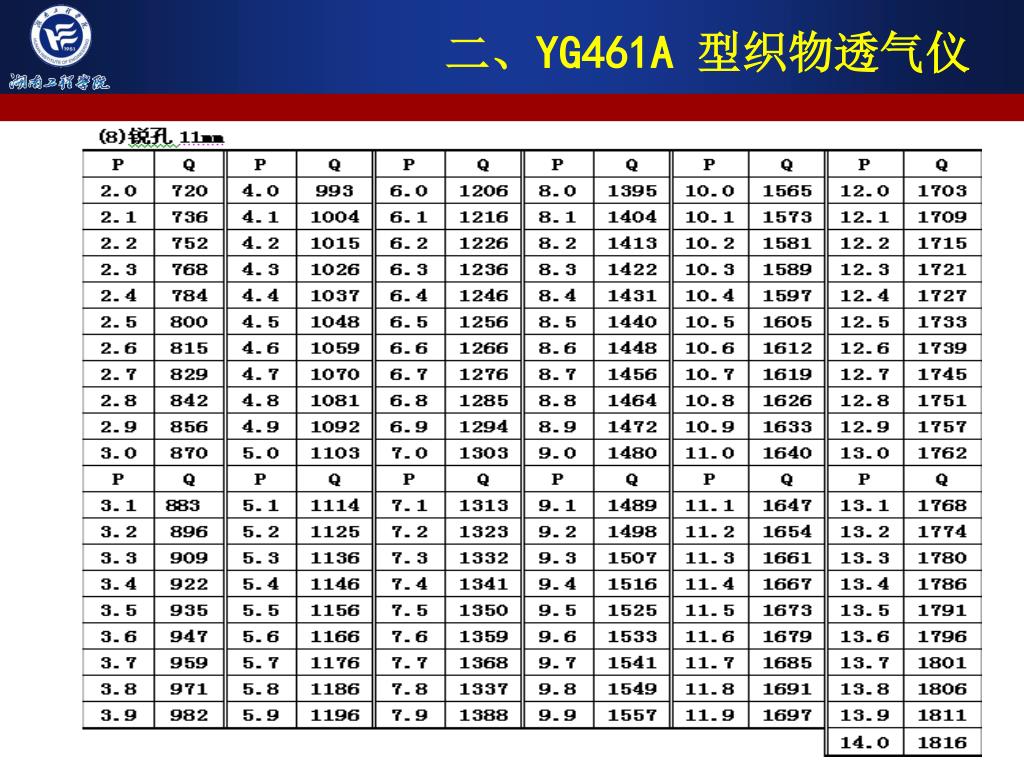

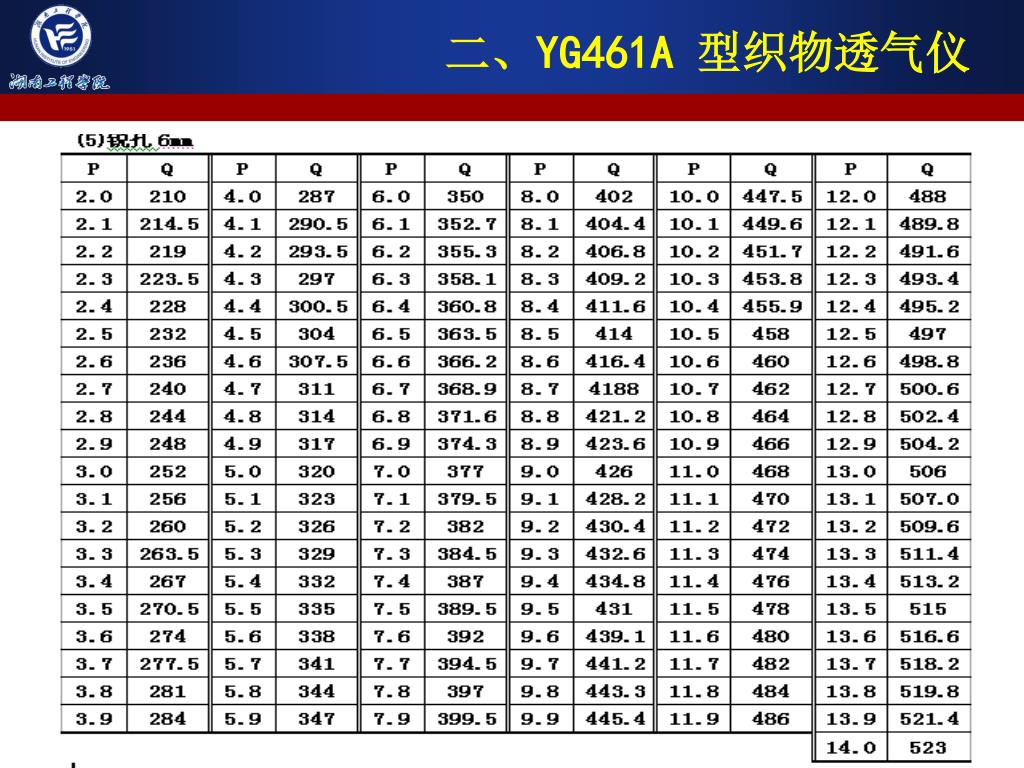

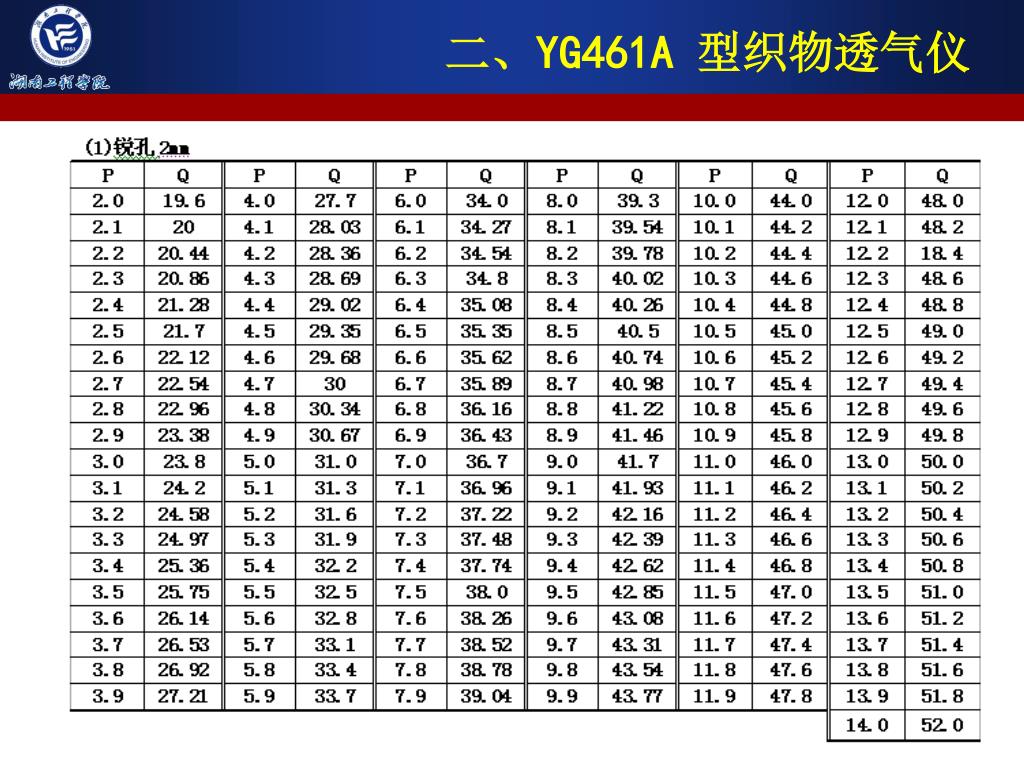

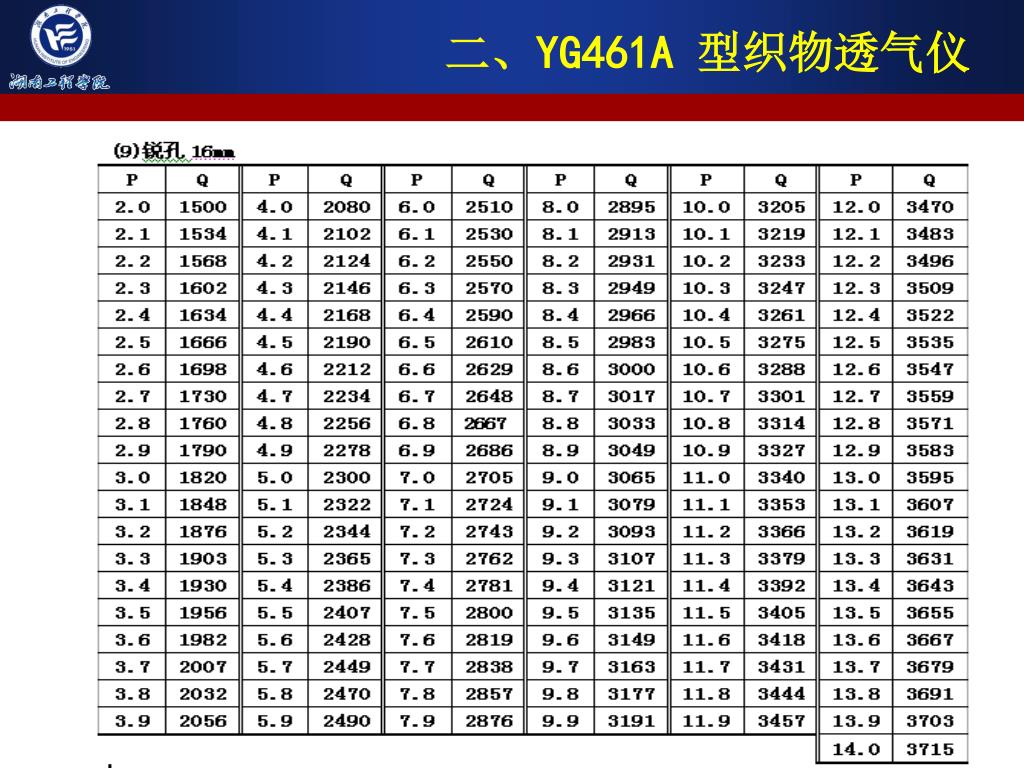

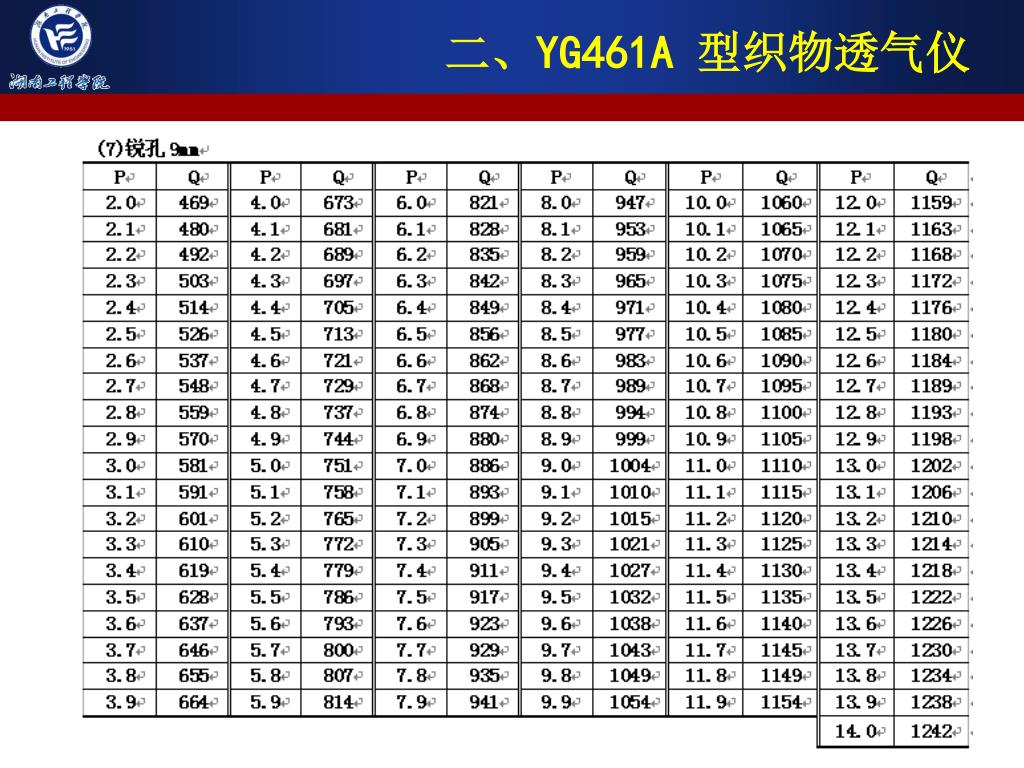

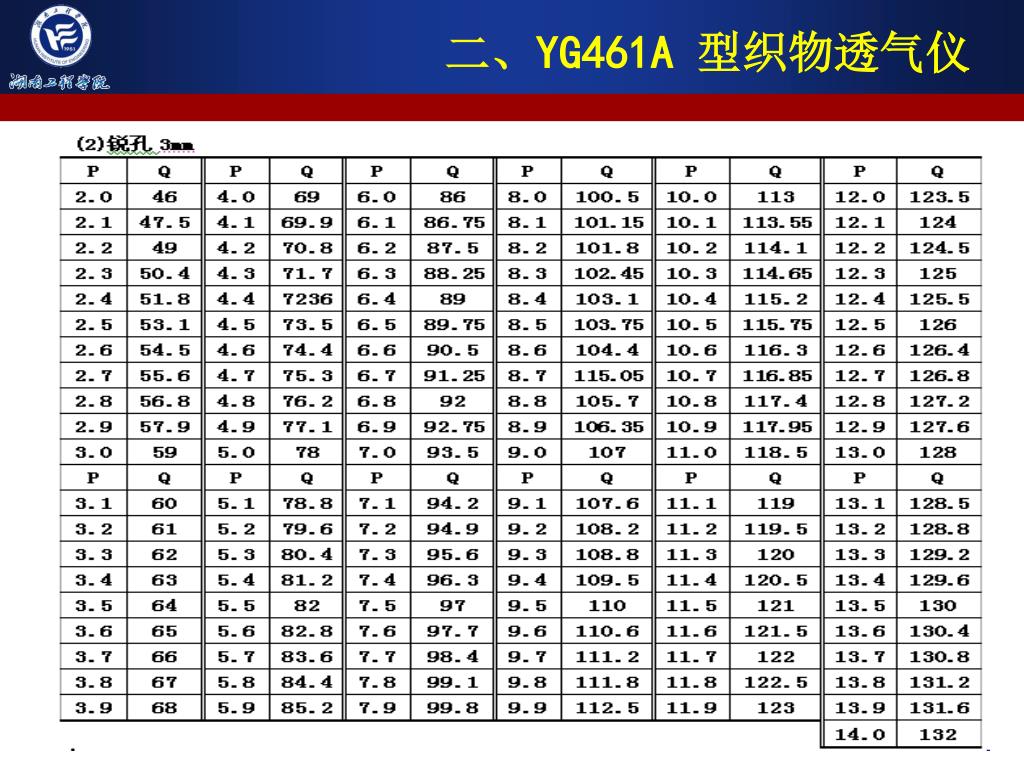

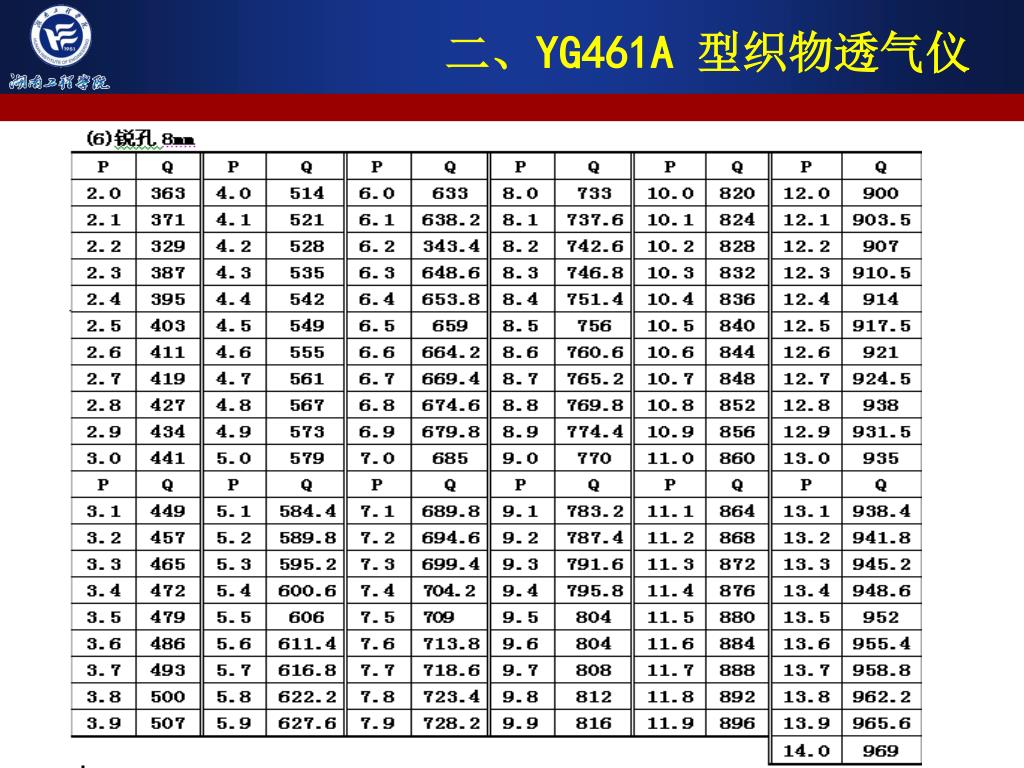

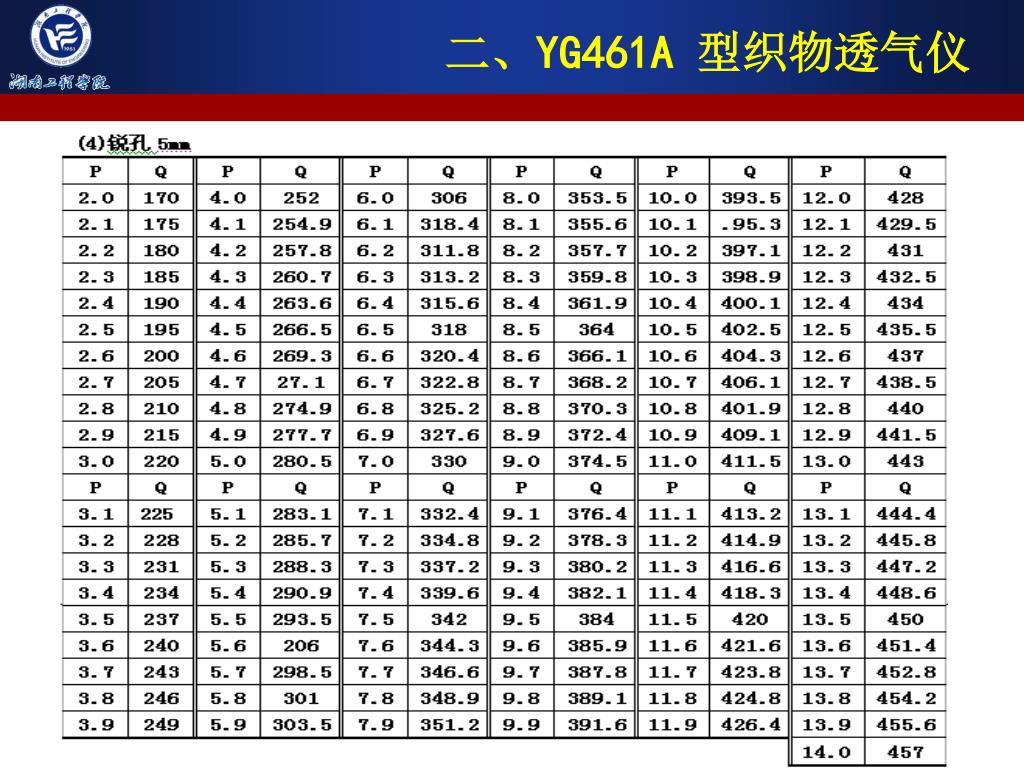

7. 二、YG461A 型织物透气仪 • ④ 旋动变阻器，调节抽气风扇速度，使斜管压力计读数指在液柱标尺刻度为2处，此时织物两端压力差为49Pa，同时记录所对应的直管压力计读数。 • ⑤ 根据直管压力计读数P和所选择的锐孔孔径大小，查下表即得织物透气量, [P-直管压力计读数；Q-透气(1/m2∙s)]。 • ⑥ 关闭变阻器。换另一块织物，再重复以上试验程序。 • ⑦ 同种织物应求出平均透气量，然后与不同品种织物间进行相互比较。试验中变阻器如发热，应适当停止运动，以待其冷却。

8. 二、YG461A 型织物透气仪

9. 二、YG461A 型织物透气仪

10. 二、YG461A 型织物透气仪

11. 二、YG461A 型织物透气仪

12. 二、YG461A 型织物透气仪

13. 二、YG461A 型织物透气仪

14. 二、YG461A 型织物透气仪

15. 二、YG461A 型织物透气仪

16. 二、YG461A 型织物透气仪

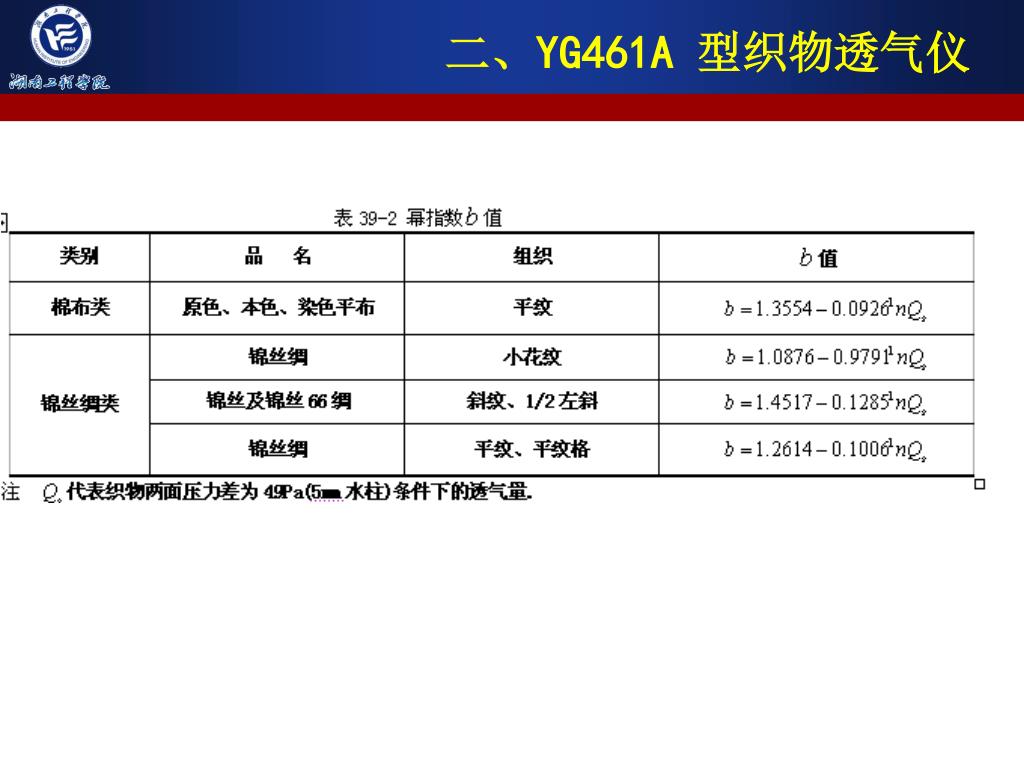

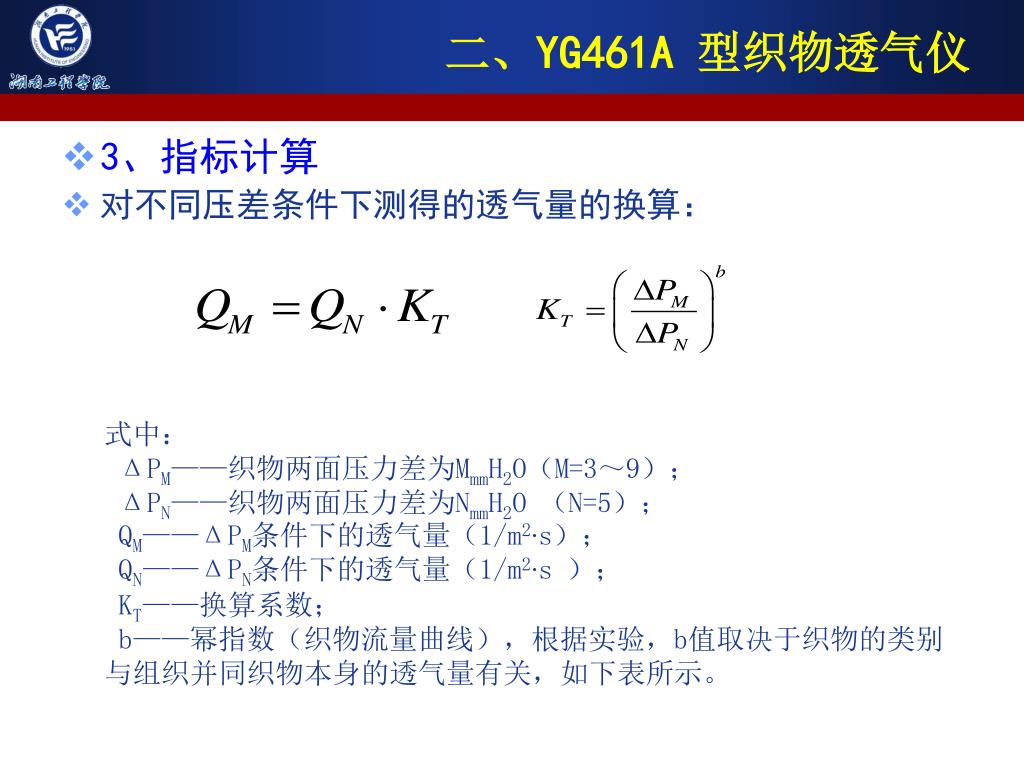

17. 二、YG461A 型织物透气仪 • 3、指标计算 • 对不同压差条件下测得的透气量的换算： 式中： ΔPM——织物两面压力差为MmmH2O（M=3～9）； ΔPN——织物两面压力差为NmmH2O （N=5）； QM——ΔPM条件下的透气量（1/m2∙s）； QN——ΔPN条件下的透气量（1/m2∙s）； KT——换算系数； b——幂指数（织物流量曲线），根据实验，b值取决于织物的类别与组织并同织物本身的透气量有关，如下表所示。

18. 二、YG461A 型织物透气仪

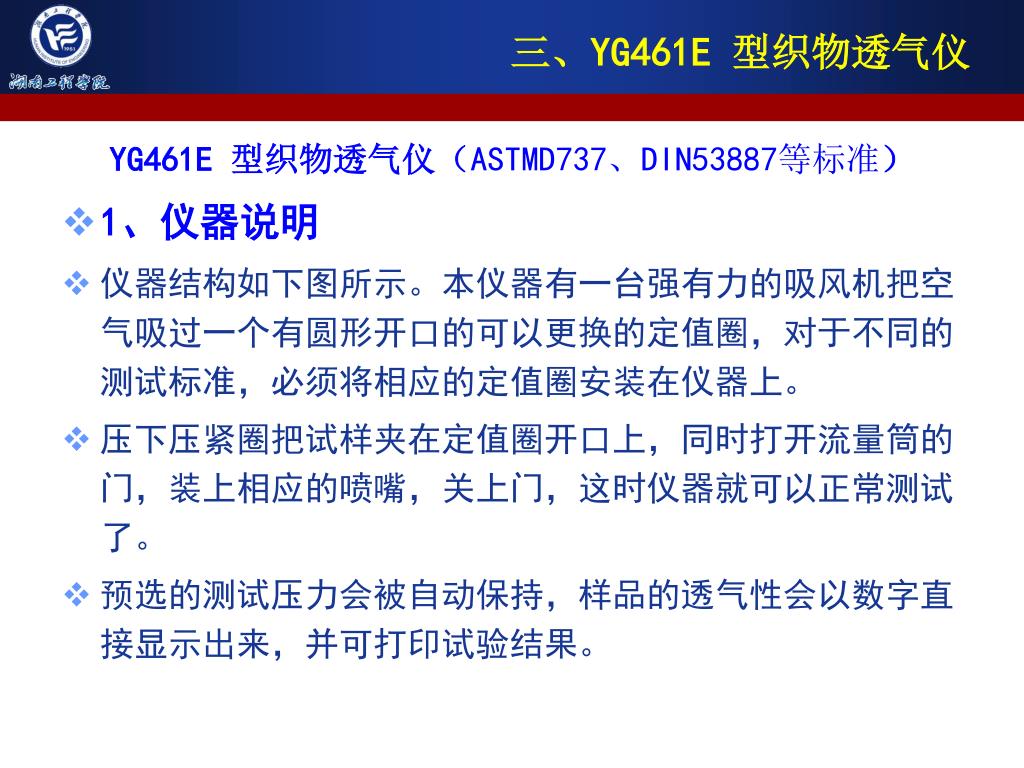

19. 三、YG461E 型织物透气仪 YG461E 型织物透气仪（ASTMD737、DIN53887等标准） • 1、仪器说明 • 仪器结构如下图所示。本仪器有一台强有力的吸风机把空气吸过一个有圆形开口的可以更换的定值圈，对于不同的测试标准，必须将相应的定值圈安装在仪器上。 • 压下压紧圈把试样夹在定值圈开口上，同时打开流量筒的门，装上相应的喷嘴，关上门，这时仪器就可以正常测试了。 • 预选的测试压力会被自动保持，样品的透气性会以数字直接显示出来，并可打印试验结果。

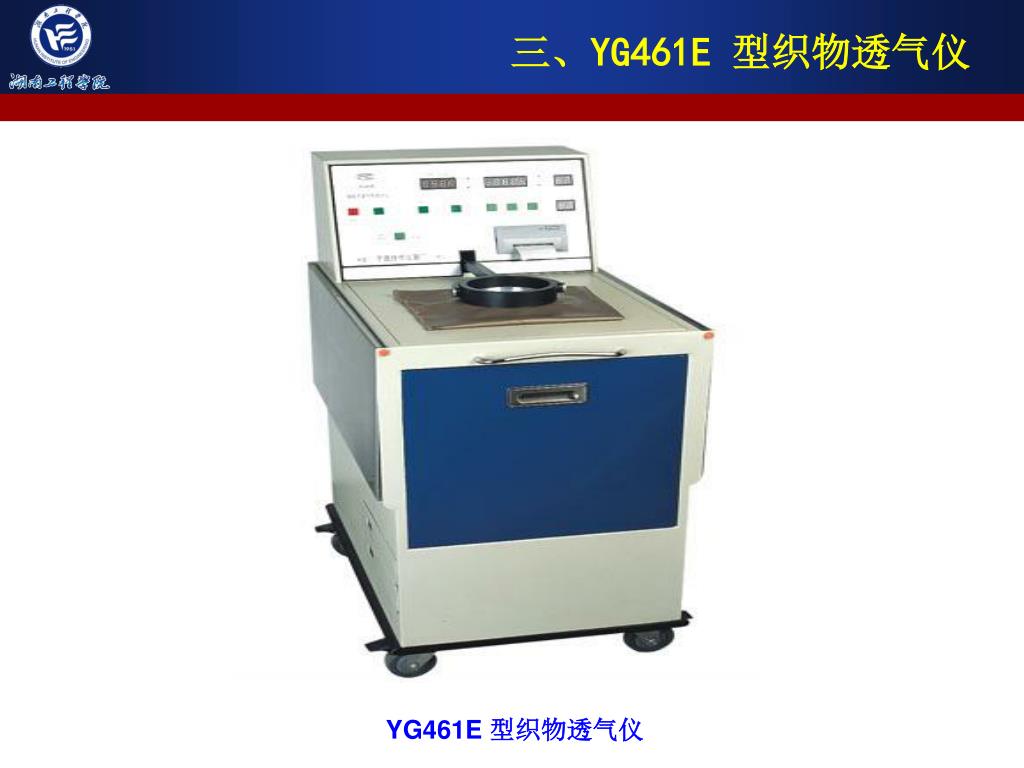

20. 三、YG461E 型织物透气仪 YG461E 型织物透气仪

21. 三、YG461E 型织物透气仪 • 2、设置参数 • ①预调湿：根据标准（GB/T5453-1997），在测试前，将待测试样进行预调湿，根据标准ASTMD737或DIN53，887，在测试前，将样品在温度为20±2℃，相对湿度65±2%的标准大气压环境中达到平衡。 • ②测量次数：根据标准（GB/T5453-1997），同一样品不同部位重复测量至少10次。根据标准ASTMD737或DIN53，887，每件样品至少测5次。

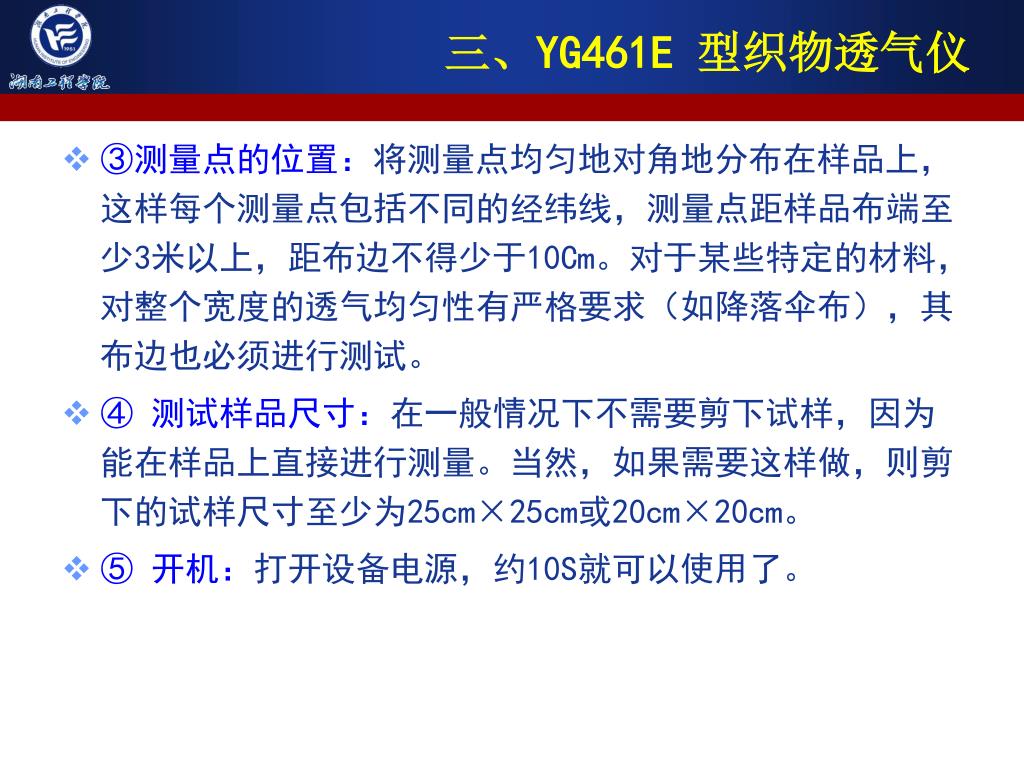

22. 三、YG461E 型织物透气仪 • ③测量点的位置：将测量点均匀地对角地分布在样品上，这样每个测量点包括不同的经纬线，测量点距样品布端至少3米以上，距布边不得少于10Cm。对于某些特定的材料，对整个宽度的透气均匀性有严格要求（如降落伞布），其布边也必须进行测试。 • ④ 测试样品尺寸：在一般情况下不需要剪下试样，因为能在样品上直接进行测量。当然，如果需要这样做，则剪下的试样尺寸至少为25cm×25cm或20cm×20cm。 • ⑤ 开机：打开设备电源，约10S就可以使用了。

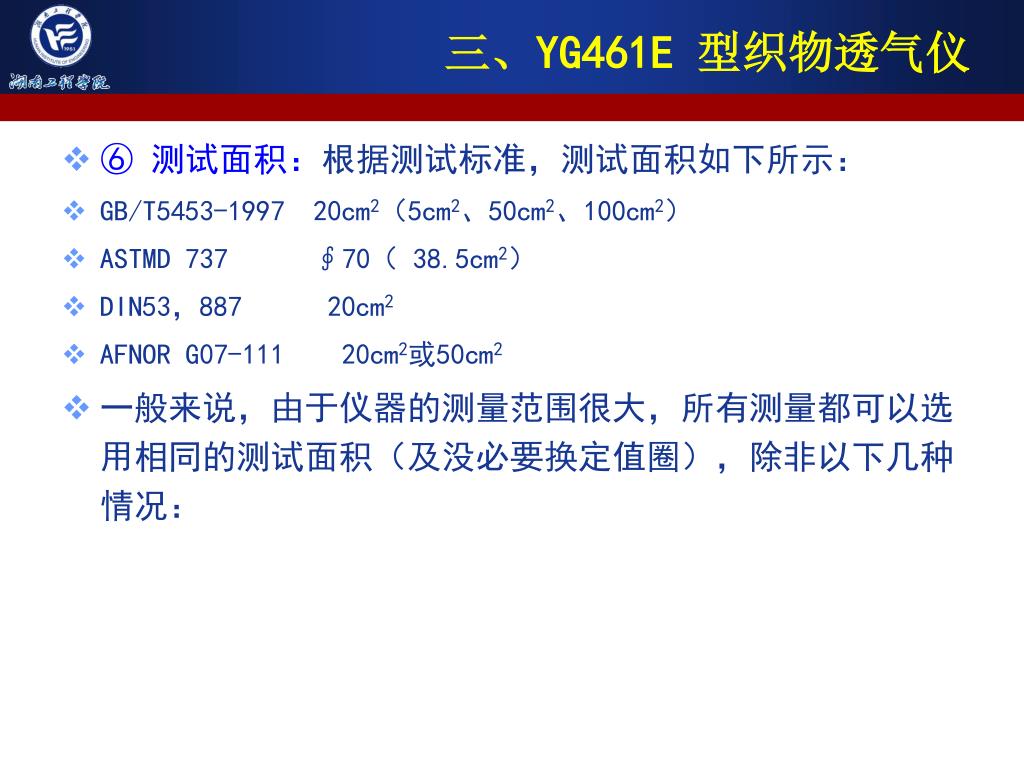

23. 三、YG461E 型织物透气仪 • ⑥ 测试面积：根据测试标准，测试面积如下所示： • GB/T5453-1997 20cm2（5cm2、50cm2、100cm2） • ASTMD 737 ∮70（ 38.5cm2） • DIN53，887 20cm2 • AFNOR G07-111 20cm2或50cm2 • 一般来说，由于仪器的测量范围很大，所有测量都可以选用相同的测试面积（及没必要换定值圈），除非以下几种情况：

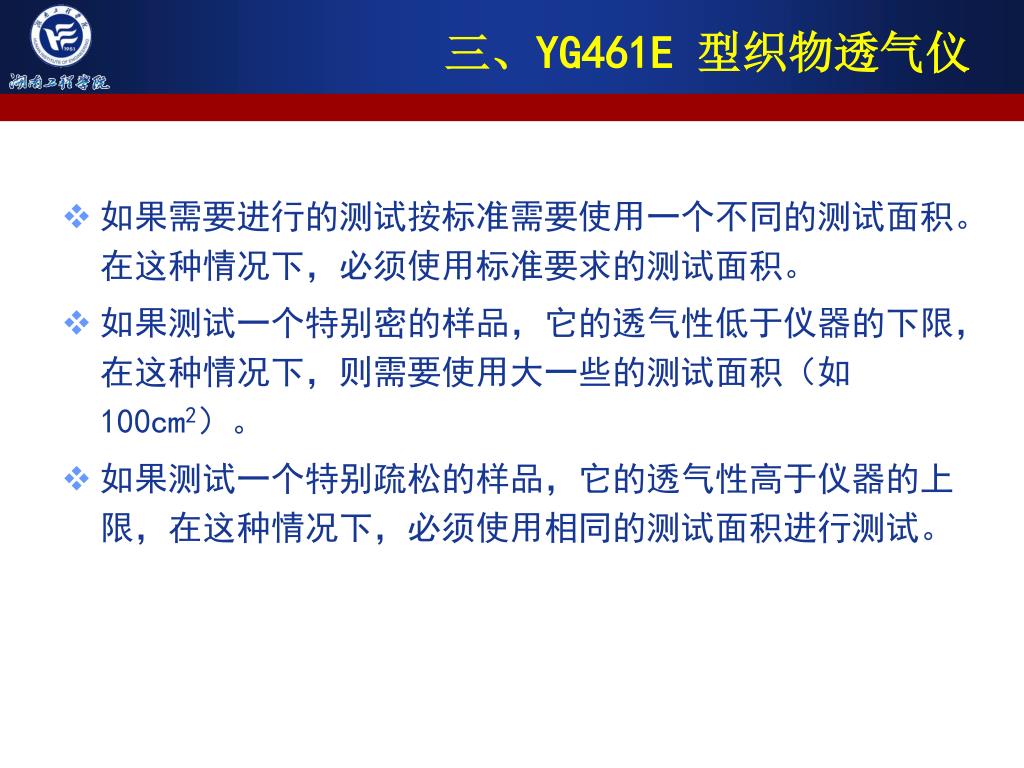

24. 三、YG461E 型织物透气仪 • 如果需要进行的测试按标准需要使用一个不同的测试面积。在这种情况下，必须使用标准要求的测试面积。 • 如果测试一个特别密的样品，它的透气性低于仪器的下限，在这种情况下，则需要使用大一些的测试面积（如100cm2）。 • 如果测试一个特别疏松的样品，它的透气性高于仪器的上限，在这种情况下，必须使用相同的测试面积进行测试。

25. 三、YG461E 型织物透气仪 • 3、测试步骤 • ① 接通电源，按下“电源”按钮，显示面板显示各参数初始状态。 • ② 透气率/透气量的设定:按下“设定”键（小于2秒），进入设置状态，“试样压差”数字字段显示闪烁。这时按“透气率/透气量”切换键选择透气率或透气量。 • ③ 测试压差的设定：“透气率/透气量”设定好后按“▽△”进行设定。 • ④ 测试面积的设定：压差设定后，按“设定”键设定。

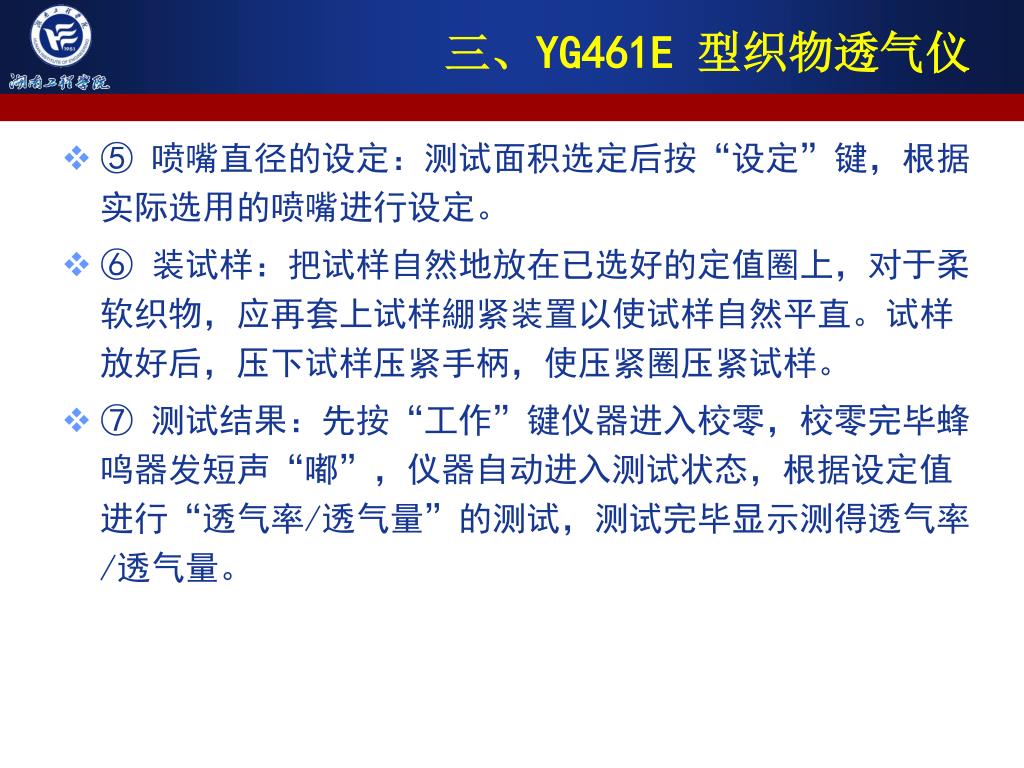

26. 三、YG461E 型织物透气仪 • ⑤ 喷嘴直径的设定：测试面积选定后按“设定”键，根据实际选用的喷嘴进行设定。 • ⑥ 装试样：把试样自然地放在已选好的定值圈上，对于柔软织物，应再套上试样綳紧装置以使试样自然平直。试样放好后，压下试样压紧手柄，使压紧圈压紧试样。 • ⑦ 测试结果：先按“工作”键仪器进入校零，校零完毕蜂鸣器发短声“嘟”，仪器自动进入测试状态，根据设定值进行“透气率/透气量”的测试，测试完毕显示测得透气率/透气量。

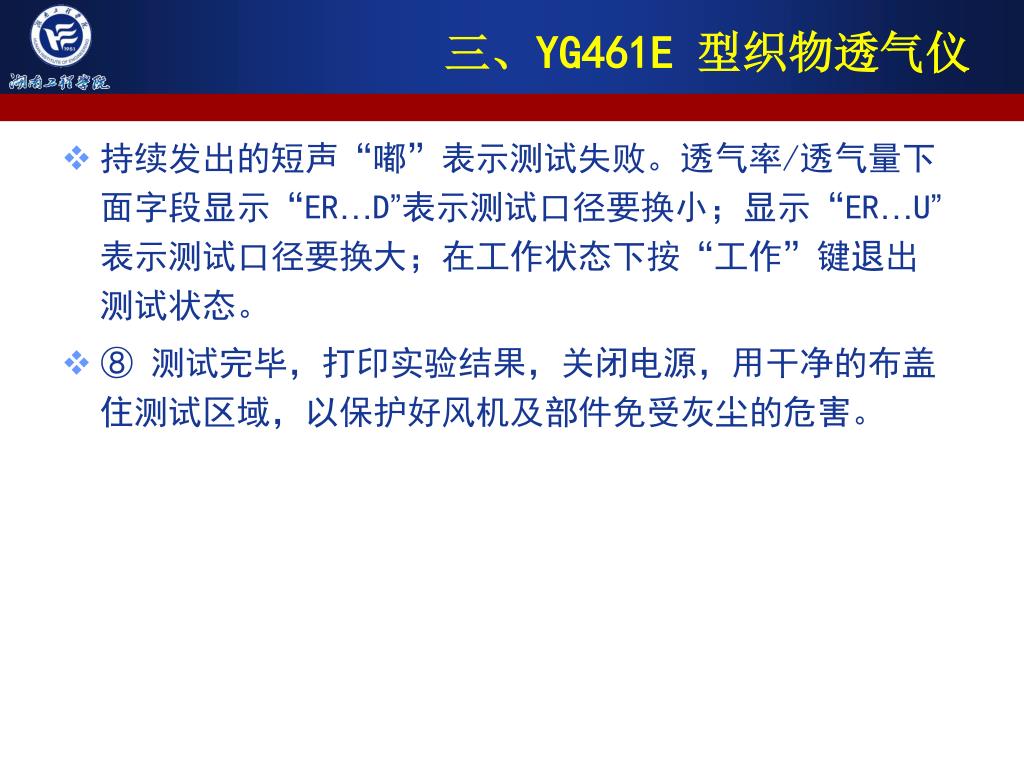

27. 三、YG461E 型织物透气仪 • 持续发出的短声“嘟”表示测试失败。透气率/透气量下面字段显示“ER…D”表示测试口径要换小；显示“ER…U”表示测试口径要换大；在工作状态下按“工作”键退出测试状态。 • ⑧ 测试完毕，打印实验结果，关闭电源，用干净的布盖住测试区域，以保护好风机及部件免受灰尘的危害。

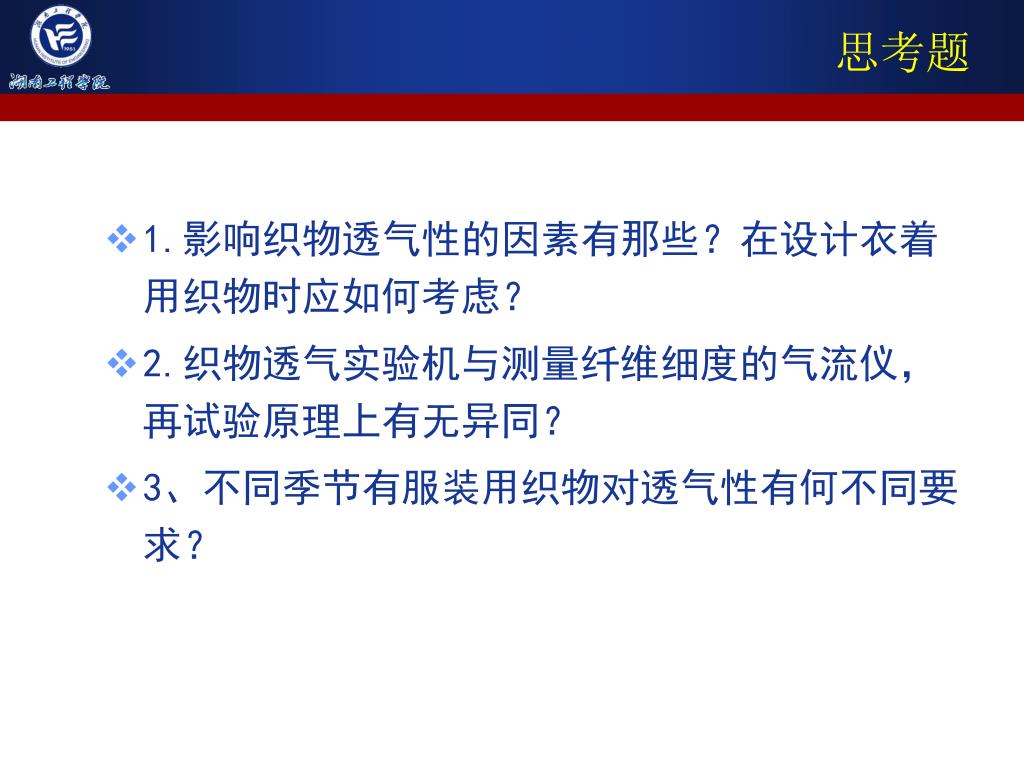

28. 思考题 • 1.影响织物透气性的因素有那些？在设计衣着用织物时应如何考虑？ • 2.织物透气实验机与测量纤维细度的气流仪，再试验原理上有无异同？ • 3、不同季节有服装用织物对透气性有何不同要求？
