第 6 章 圆轴扭转

第 6 章 圆轴扭转. 主要内容 :. 1. 圆轴扭转的概念. 2. 扭转内力 : 扭矩和扭矩图. 3. 扭转切应力分析与计算. 4. 圆轴扭转时的强度和刚度计算. 圆轴扭转时的强度计算. ≤[ τ ]. 强度条件 : 圆轴扭转时的强度要求仍是最大工作切应力 τ max 不超过材料的许用切应力 [ τ ] 。. 对于 阶梯轴 ，因为抗扭截面系数 W p 不是常量， 最大工作应力不一定发生在最大扭矩所在的截面上。 要综合考虑扭矩和抗扭截面系数 W p ，按这两个因素来确定最大切应力。.

jackson-burns
Download Presentation

第 6 章 圆轴扭转

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

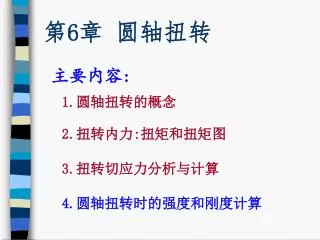

  1. 第6章 圆轴扭转 主要内容: 1.圆轴扭转的概念 2.扭转内力:扭矩和扭矩图 3.扭转切应力分析与计算 4.圆轴扭转时的强度和刚度计算

  2. 圆轴扭转时的强度计算 ≤[τ] 强度条件:圆轴扭转时的强度要求仍是最大工作切应力τmax不超过材料的许用切应力[τ]。 对于阶梯轴，因为抗扭截面系数Wp不是常量，最大工作应力不一定发生在最大扭矩所在的截面上。要综合考虑扭矩和抗扭截面系数Wp，按这两个因素来确定最大切应力。

  3. 圆轴扭转时的许用切应力[ ]值是根据试验确定的，可查阅有关设计手册。它与许用拉应力[ ]有如下关系： 塑性材料 [ ]＝(0．5～0．6)[ ] 脆性材料 [ ]＝(0．8～1．0)[ ] 应用扭转强度条件，可以解决圆轴强度计算的三类问题：校核强度、设计截面和确定许可载荷。

  4. 例1：如图所示直径d=50mm的等截面圆轴，主动轮功率PA=20kW，轴的转速n=180r/min，齿轮B、C、D的输出功率分别为PB=3kW，Pc=10kW，PD=7kW，轴的许用切应力[ ]=38M Pa，试校核该轴的强度。 A C D B 解：求各轮的外力偶矩： MA = 9550 x 20/180 = 1061 N.m MB = 9550 x 3/180 = 159 N.m MC = 9550 x 10/180 = 531 N.m MD = 9550 x 7/180 = 371 N.m

  5. A MA = 1061 N.m C D B MB = 159 N.m MC = 531 N.m MD = 371 N.m =MTmax/ WP=902 x 10 / 0.2 x 50 = 14.4 Mpa < 38 MPa 3 3 MAB = 159 N.m 用截面法可得： MAC = 902 N.m MCD = 371 N.m τmax 则： 所以，轴的强度足够。

  6. 例2：某拖拉机输出轴的直径d=50mm，其转速n=250r/min，许用切应力[ ]=60MPa，试按强度条件计算该轴能传递的最大功率。 3 = 10 Mtmax / WP = 10 x 9550 Pmax /n. WP < 60 MPa 3 3 Pmax = (60x250x50 )/(9550x10 ) = 196 kW 3 MTmax = 9550Pmax / n 解：由 τmax 则：

  7. P MT=Me=T=9550 n 7.5 =9550 x = 716.3 100 1000MT 716300 = = 40 (M Pa) max= Wp1 3 0.2d1 3 716300 = 45 mm d1= 40  0.2 例3：已知：P＝7.5kW,n=100r/min,轴的许用切应力＝40M Pa,空心圆轴的内外径之比  = 0.5。求: 实心轴的直径d1和空心轴的外径D2。 解： (N.m) 对于轴1：

  8. 1000MT 716300 max= = 3 4 Wp2 0.2D2 (1- ) = 40 (M Pa) 716300 D2 = = 46 mm 0.2(1- 0.54)  40 d 2 = 0.5D2=23 mm d12 A1 = A2 D22(1- 2) =1.28 对于空心轴2：

  9. 圆轴扭转时的变形和刚度计算 等直圆轴的扭角 的大小与扭矩MT及轴的长度L成正比，与横截面的极惯性矩Ip成反比，引入比例常数 G，则有: 抗扭刚度 切变模量(M pa) 1.圆轴扭转时的变形 圆轴扭转时，任意两横截面产生相对角位移，称为扭角。扭角是扭转变形的变形度量。 (rad )

  10. 刚度条件：最大单位长度扭角 小于或等于许用单位长度扭角[ ]。 ≤ [ ] ( /m) 2.扭转时的刚度计算 (rad/m) 或

  11. 注：对于阶梯轴，因为极惯性矩不是常量，所以最大单位长度扭角不一定发生在最大扭矩所在的轴段上。要综合考虑扭矩和极惯性矩来确定最大单位长度扭角。注：对于阶梯轴，因为极惯性矩不是常量，所以最大单位长度扭角不一定发生在最大扭矩所在的轴段上。要综合考虑扭矩和极惯性矩来确定最大单位长度扭角。 根据扭转刚度条件，可以解决刚度计算的三类问题，即校核刚度、设计截面和确定许可载荷。

  12. 例1：如图所示阶梯轴，直径分别为 ， ，已知C轮输入转矩 ， A轮输出转矩 ，轴的转速 ，轴材料的许用切应力[ ] ，许用单位长度扭角[ ] ，切变模量 ， 试校核该轴的强度和刚度。 C A B

  13. 由于各段半径不同，危险截面可能发生在AB段的截面 处，也可能发生在BC段 。 C A B AB BC <[ ] AB 解 : 1.求个段扭矩： 2.校核强度 所以，强度满足要求。

  14. AB BC AB 3.校核刚度 所以，轴的刚度也满足要求。

  15. 结论： 1.无正应力。 2.有切应力存在，方向与截面半径方向垂直。 3.剪切虎克定律。 MT

  16. M T—（N.mm） —（mm） I p—（mm） 4 M Pa R = M Pa max W p

  17. 实心轴: 空心轴:
