第9章 装配图 • 9.1 装配图的内容 • 9.2 装配图的表达方法 • 9.3 装配图上的标注 • 9.4 装配结构的工艺简介 • 9.5 部件测绘和装配图的画法 • 9.6 读装配图的和由装配图拆画 零件图
9.1 装配图的内容 一张完整的装配图一般应具有以下五个方面的内容： （1） 一组图形 表达机器或部件的工作原理、各零件间的装配关系和零件的主要结构形状等。 （2） 必要的尺寸 主要包括与机器或部件有关的规格尺寸、装配尺寸、安装尺寸、外形尺寸及其它重要尺寸。
（3） 技术要求 用文字或符号说明与机器或部件有关的性能、装配、检验、安装、调试和使用等方面的技术要求。 （4） 零件序号、明细栏 是装配图与零件图的重要区别，用以说明零件的序号、代号、名称、数量、材料内容等。 （5） 标题栏 填写部件或机器的名称、图号、绘图比例、设计单位等，由设计、制图、审核者签上姓名和日期，以表明各自的相关责任。

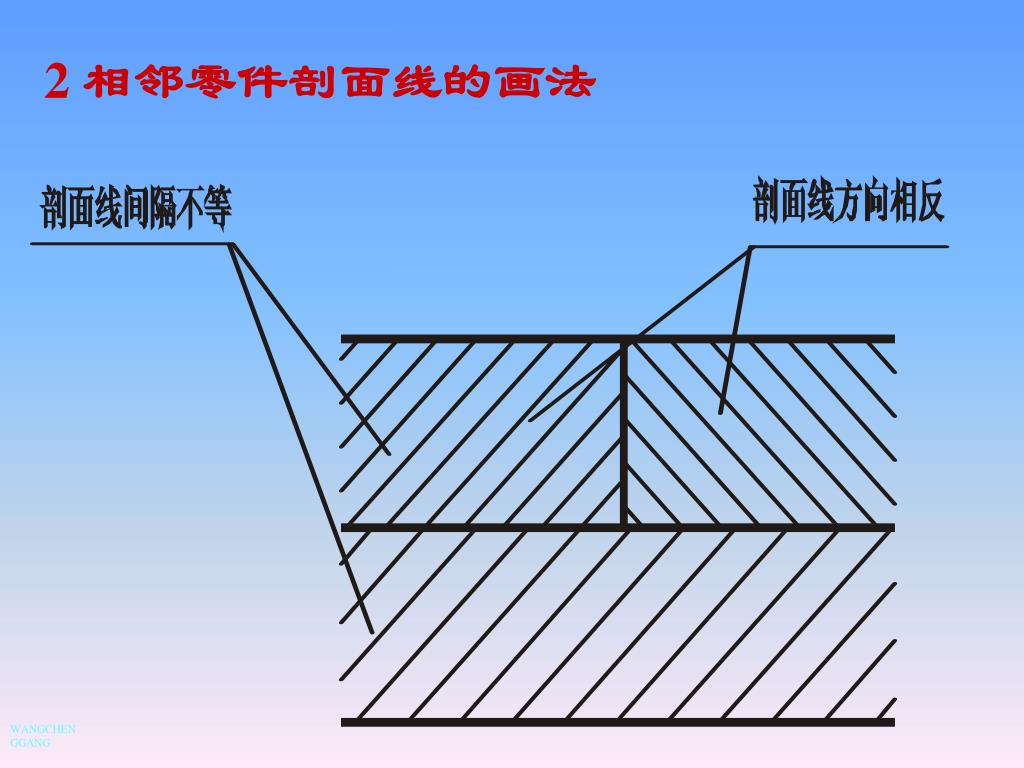

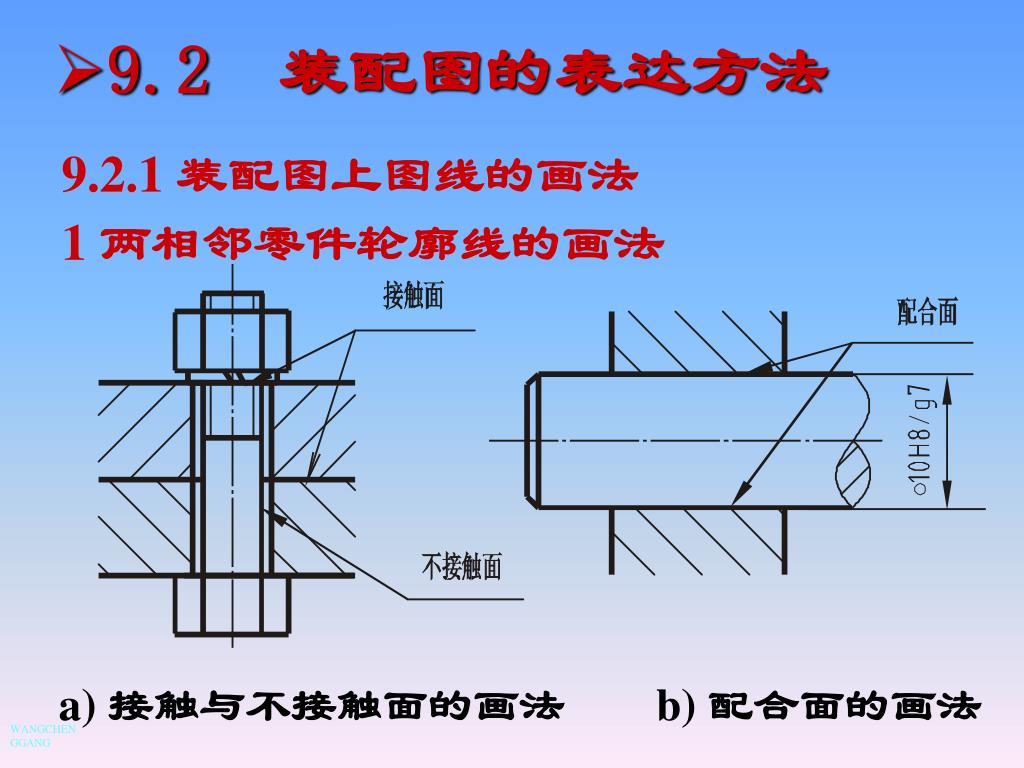

9.2 装配图的表达方法 9.2.1 装配图上图线的画法 1 两相邻零件轮廓线的画法 a) 接触与不接触面的画法 b) 配合面的画法

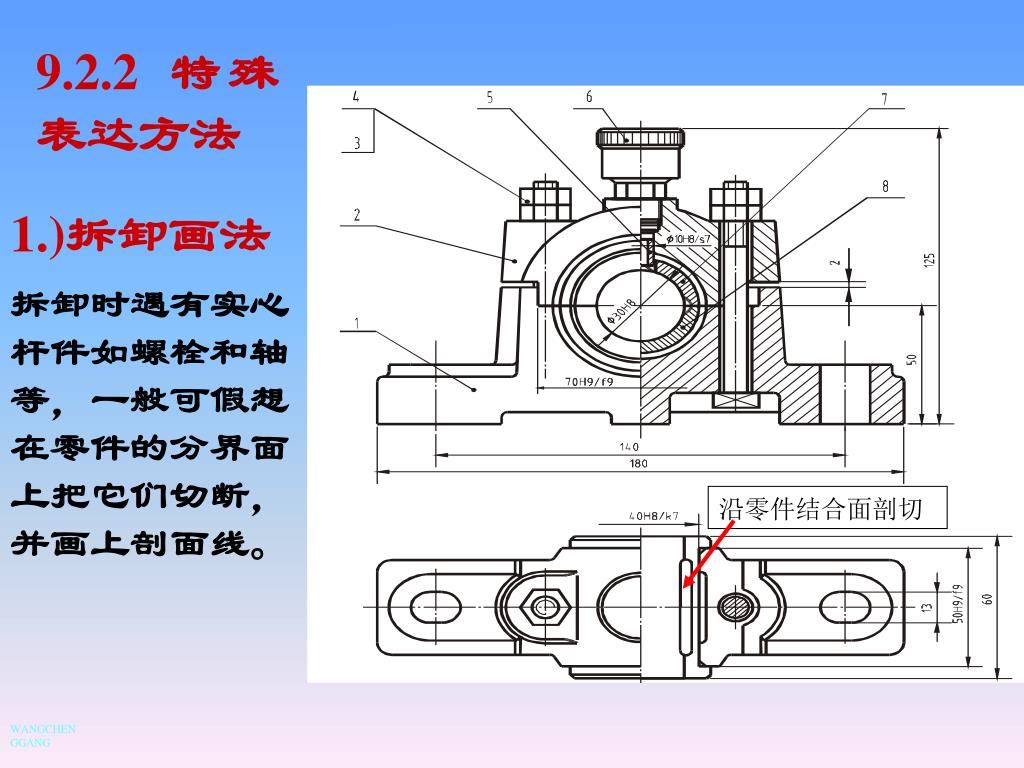

9.2.2 特殊表达方法 1.)拆卸画法 拆卸时遇有实心 杆件如螺栓和轴 等，一般可假想 在零件的分界面 上把它们切断， 并画上剖面线。 沿零件结合面剖切

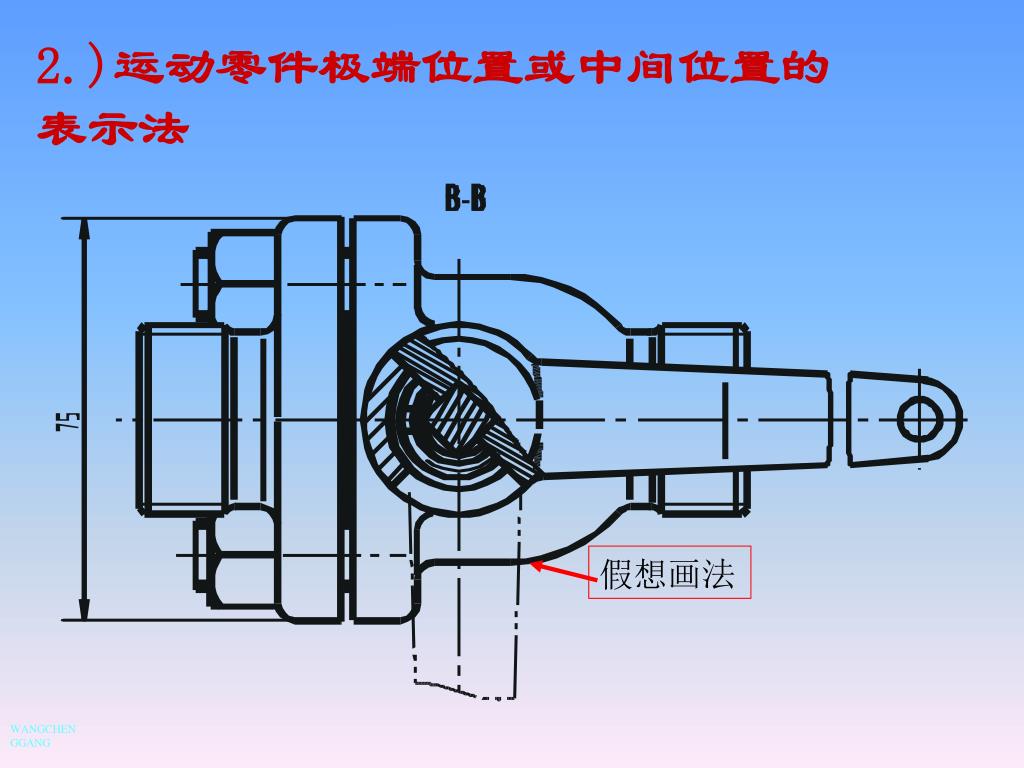

2.)运动零件极端位置或中间位置的表示法 假想画法
3.）夸大画法 夸大画法

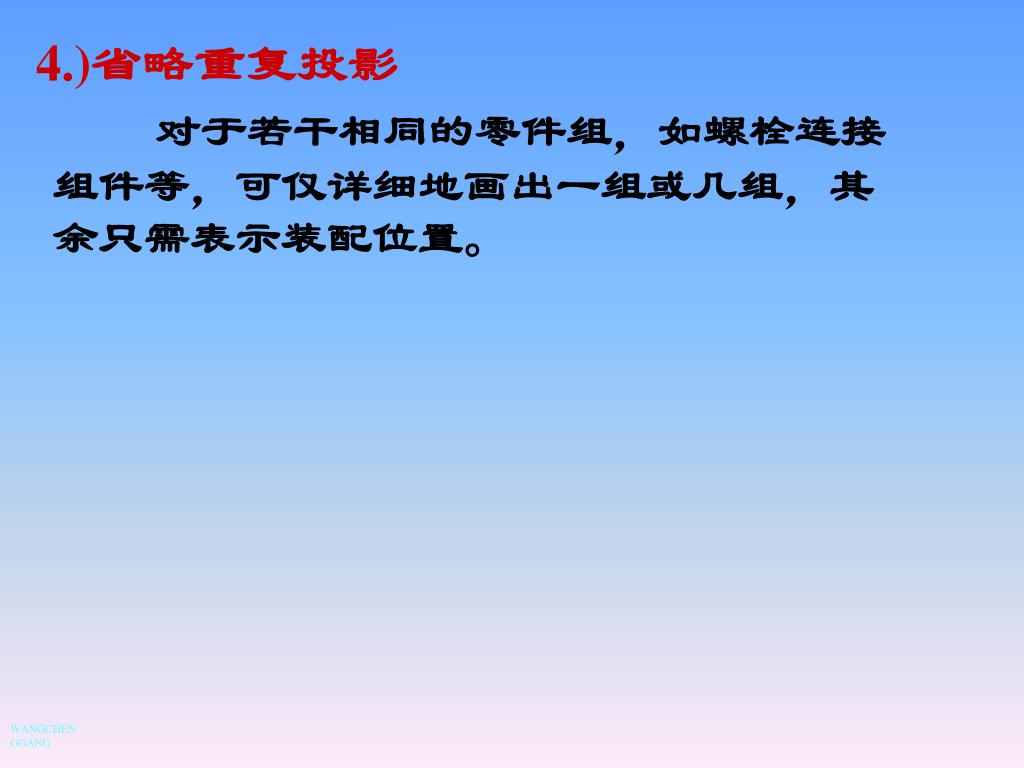

4.)省略重复投影 对于若干相同的零件组，如螺栓连接组件等，可仅详细地画出一组或几组，其余只需表示装配位置。

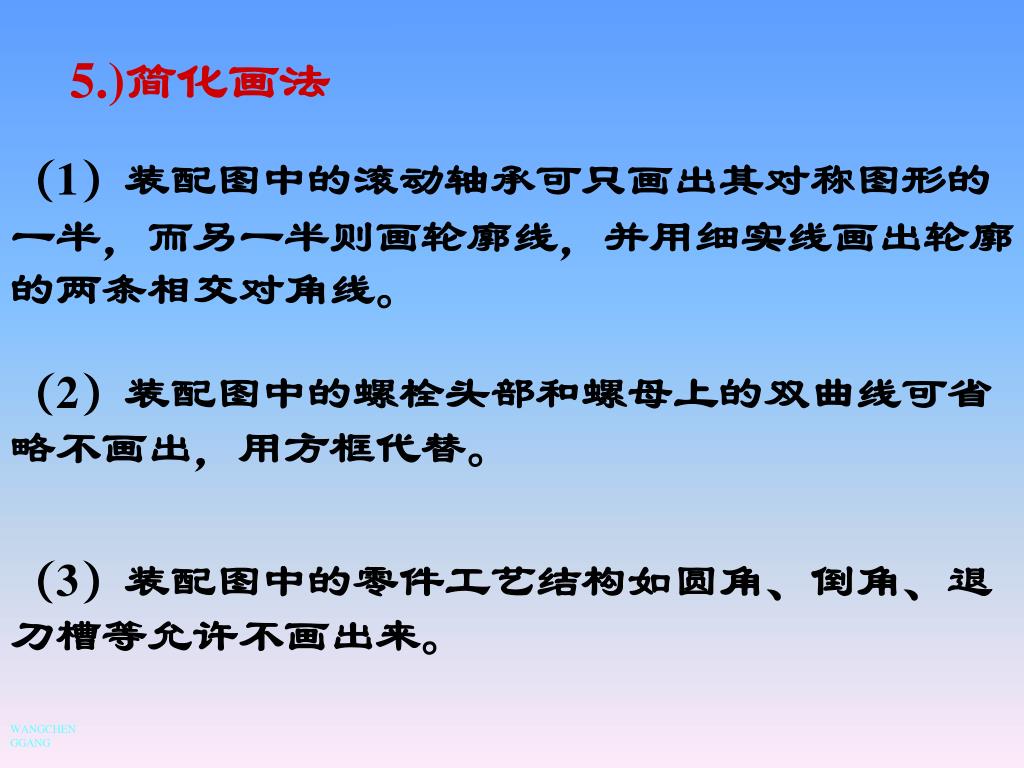

5.)简化画法 （1）装配图中的滚动轴承可只画出其对称图形的一半，而另一半则画轮廓线，并用细实线画出轮廓的两条相交对角线。 （2）装配图中的螺栓头部和螺母上的双曲线可省略不画出，用方框代替。 （3）装配图中的零件工艺结构如圆角、倒角、退刀槽等允许不画出来。

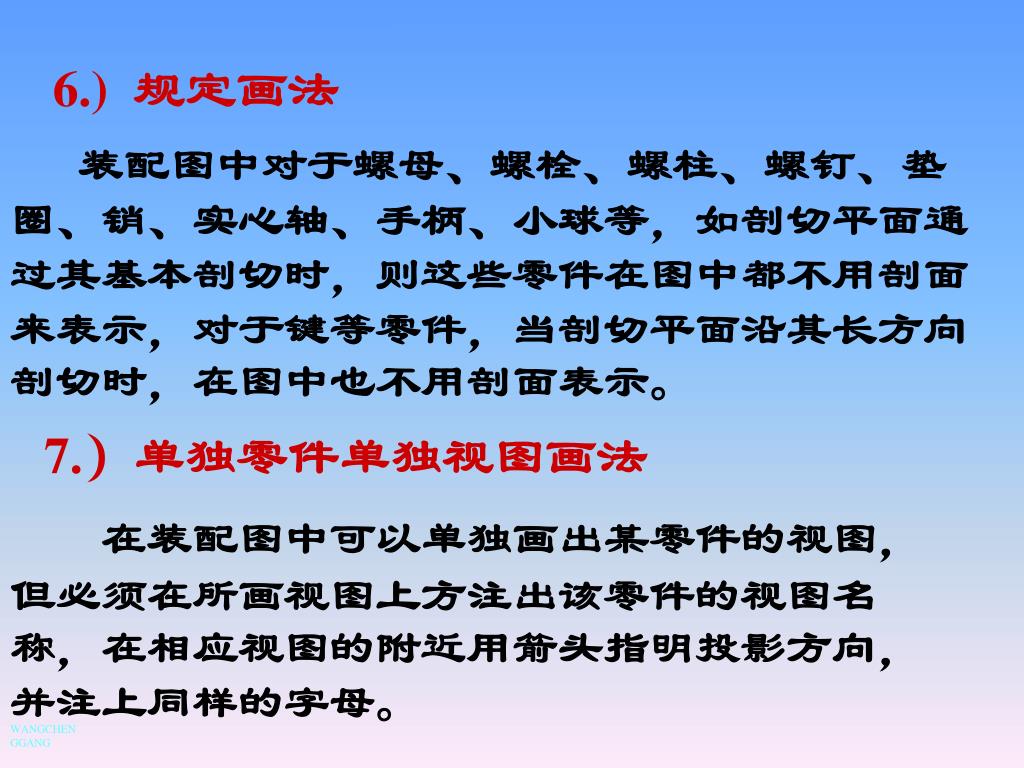

6.) 规定画法 装配图中对于螺母、螺栓、螺柱、螺钉、垫圈、销、实心轴、手柄、小球等，如剖切平面通过其基本剖切时，则这些零件在图中都不用剖面来表示，对于键等零件，当剖切平面沿其长方向剖切时，在图中也不用剖面表示。 7.）单独零件单独视图画法 在装配图中可以单独画出某零件的视图，但必须在所画视图上方注出该零件的视图名称，在相应视图的附近用箭头指明投影方向， 并注上同样的字母。

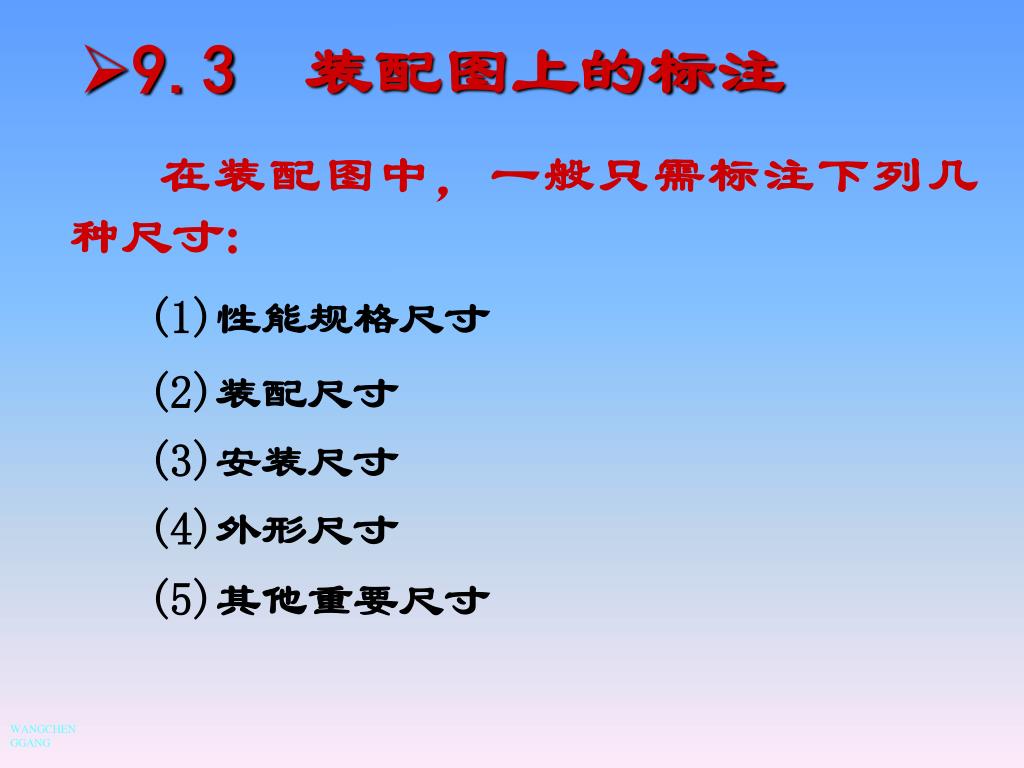

9.3 装配图上的标注 在装配图中，一般只需标注下列几种尺寸: (1)性能规格尺寸 (2)装配尺寸 (3)安装尺寸 (4)外形尺寸 (5)其他重要尺寸

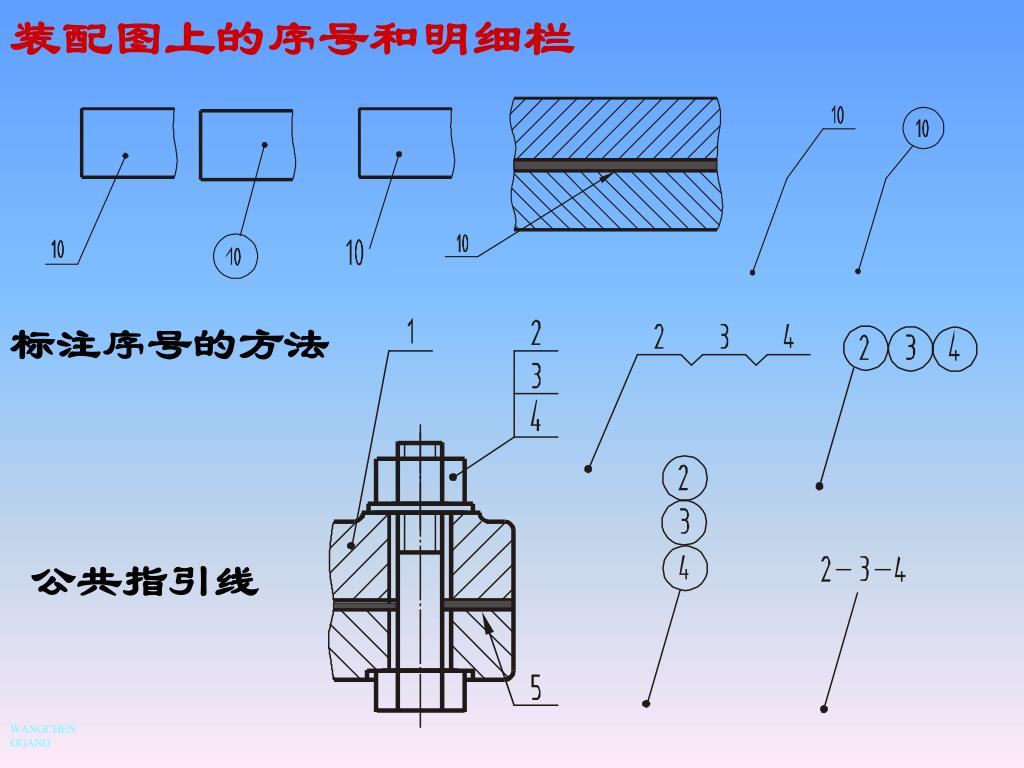

装配图上的序号和明细栏 标注序号的方法 公共指引线
9.4 装配结构工艺简介 装配工艺对零件结构的要求
9.5 部件测绘和装配图的画法 部件测绘的方法和步骤： 1.) 了解和分析部件 2. ) 绘制装配简图 3. )画零件草图和零件图 4. )画装配图

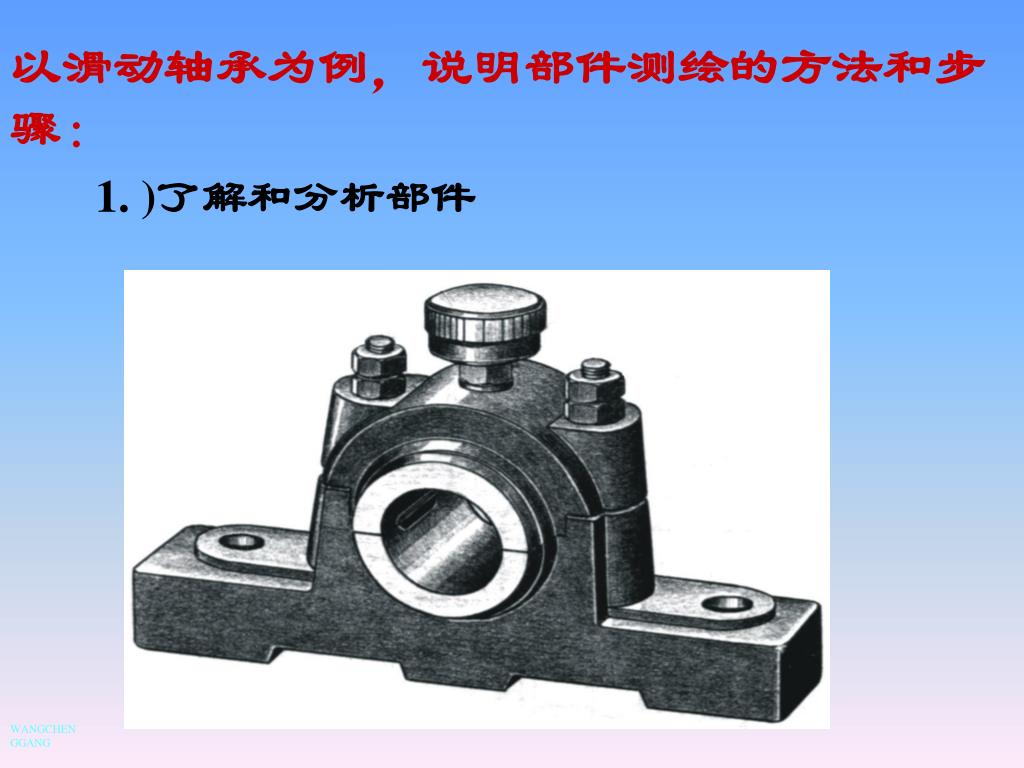

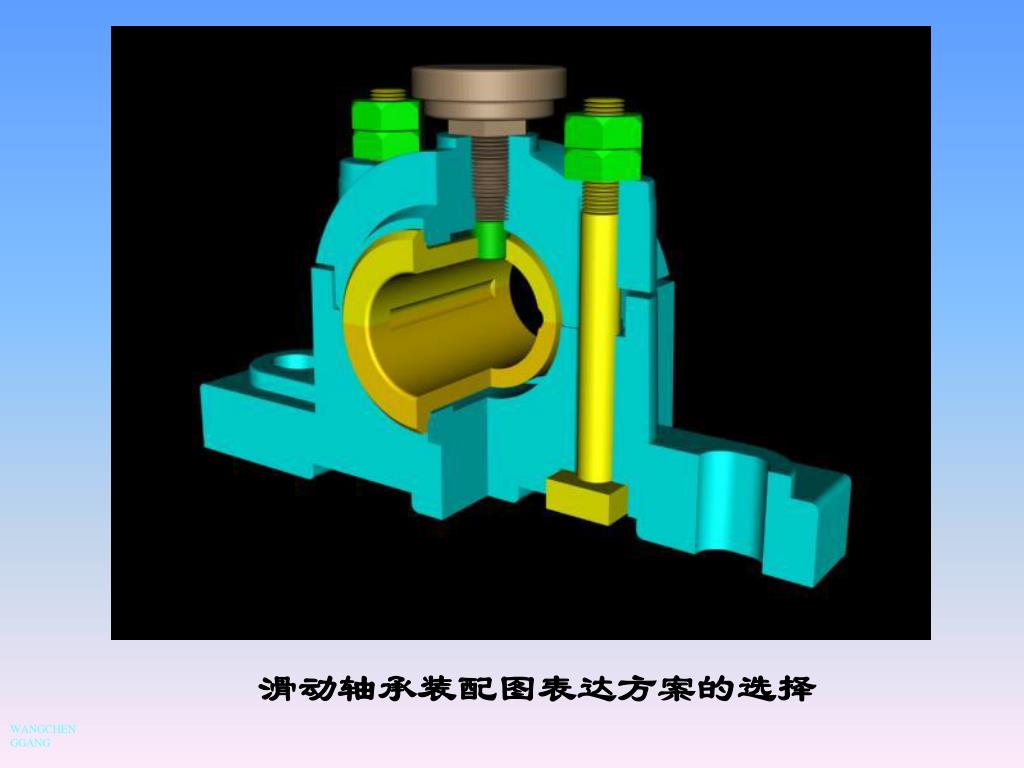

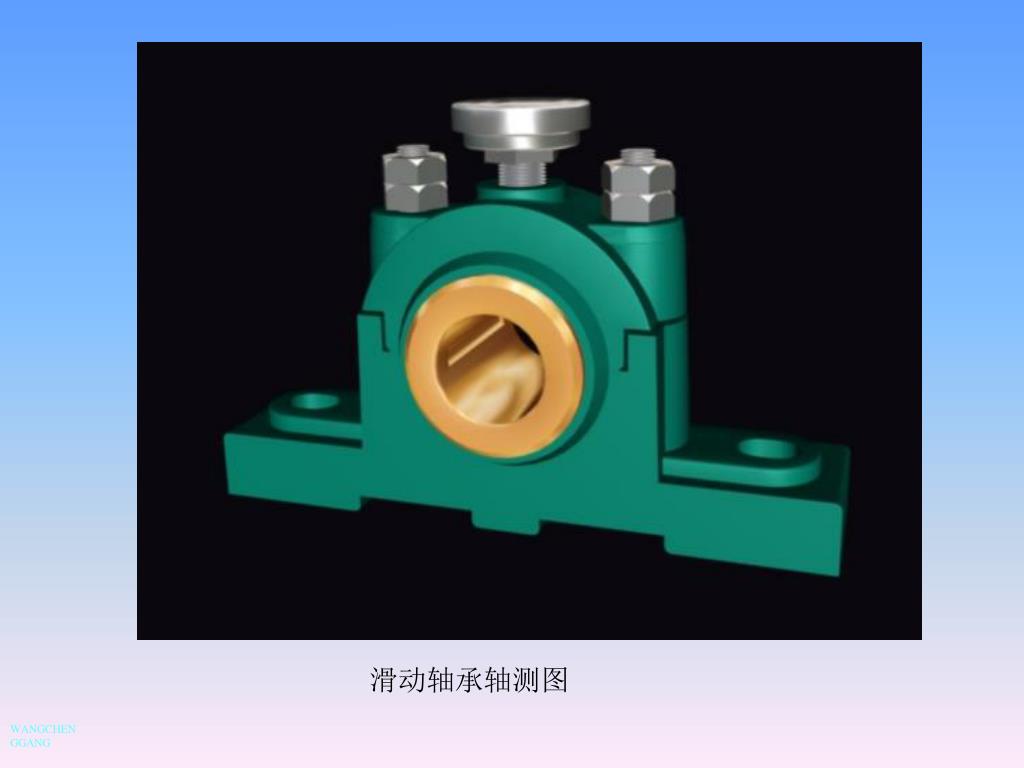

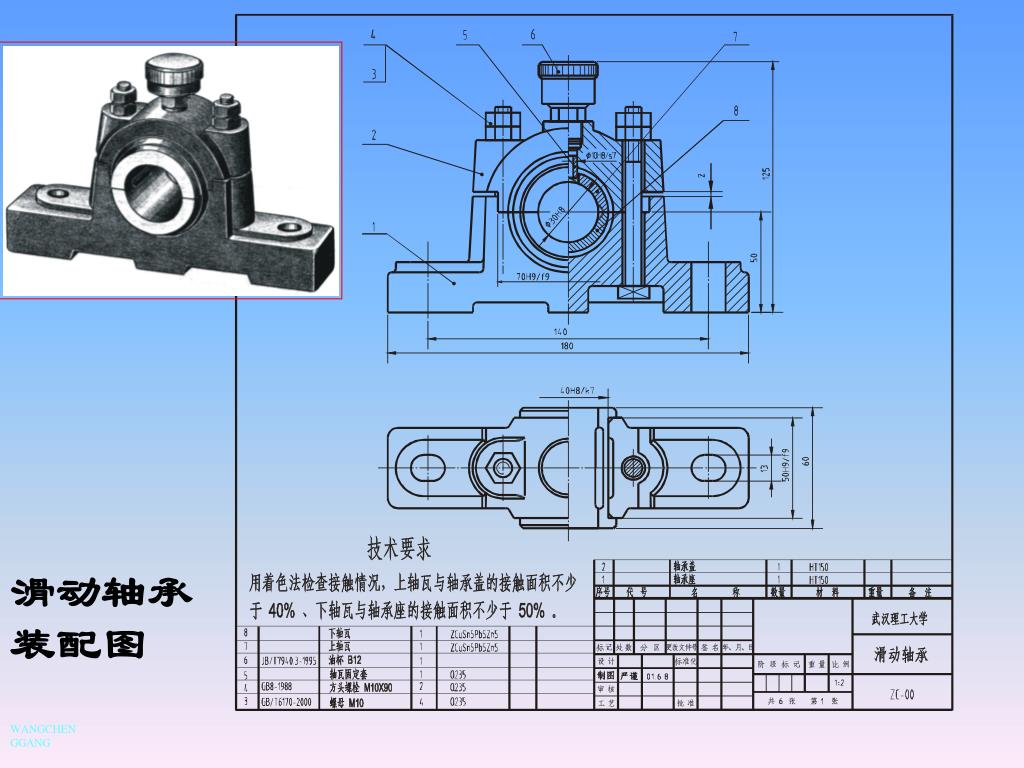

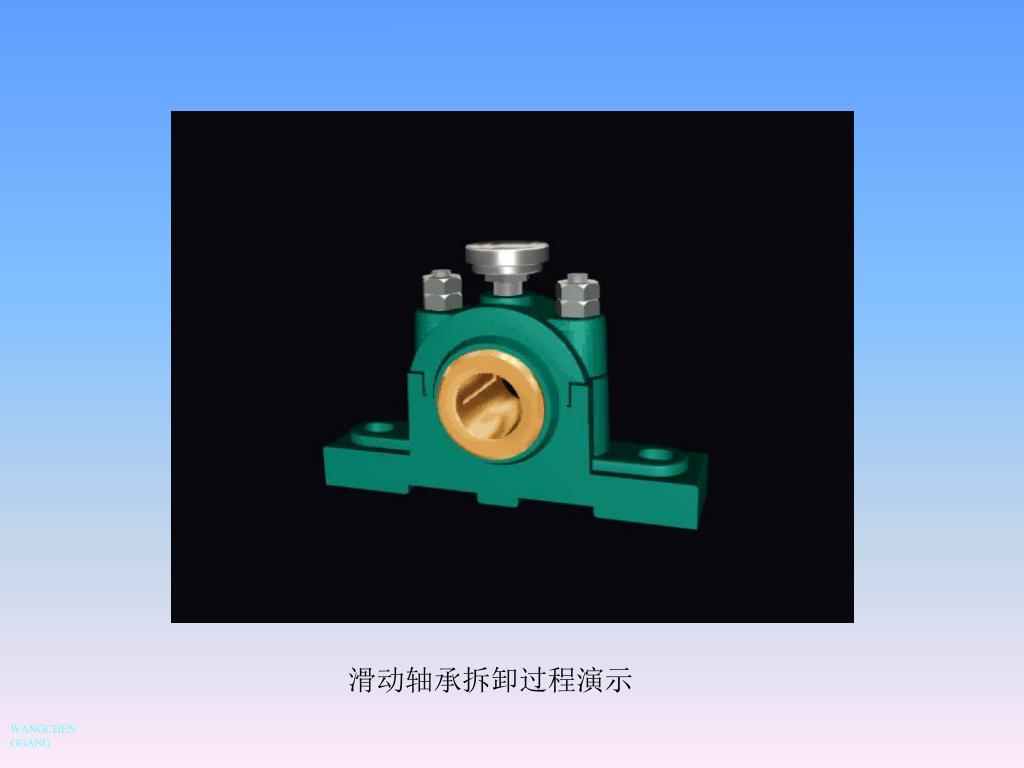

以滑动轴承为例，说明部件测绘的方法和步骤：以滑动轴承为例，说明部件测绘的方法和步骤： 1. )了解和分析部件

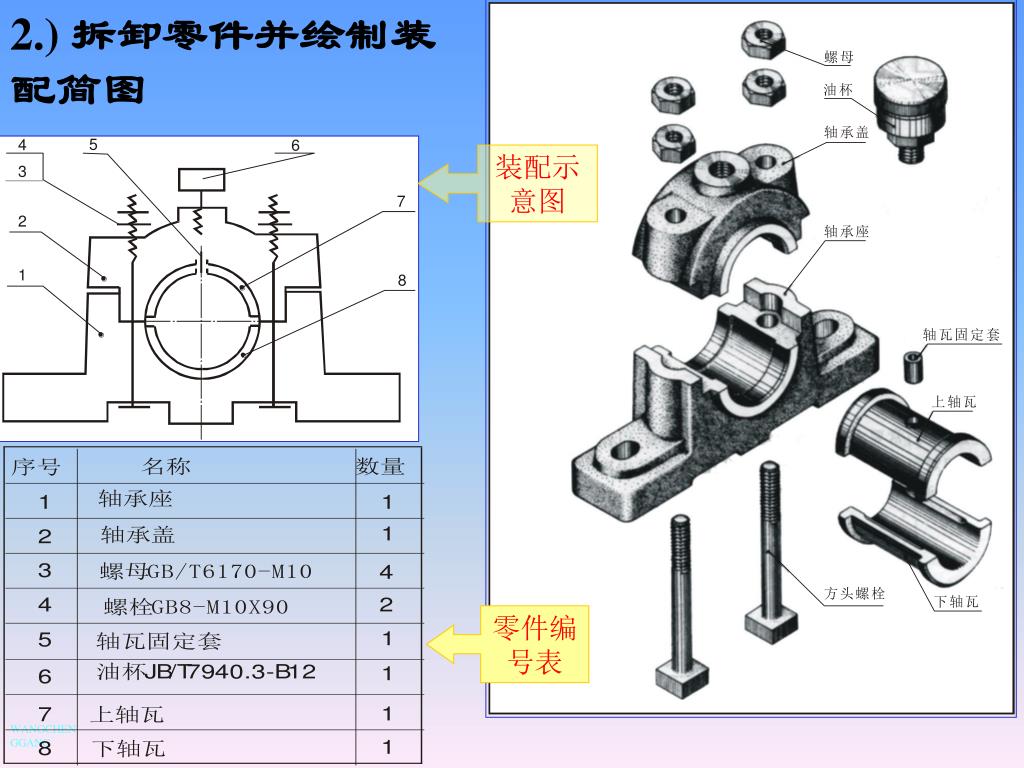

2.) 拆卸零件并绘制装配简图 装配示 意图 零件编 号表

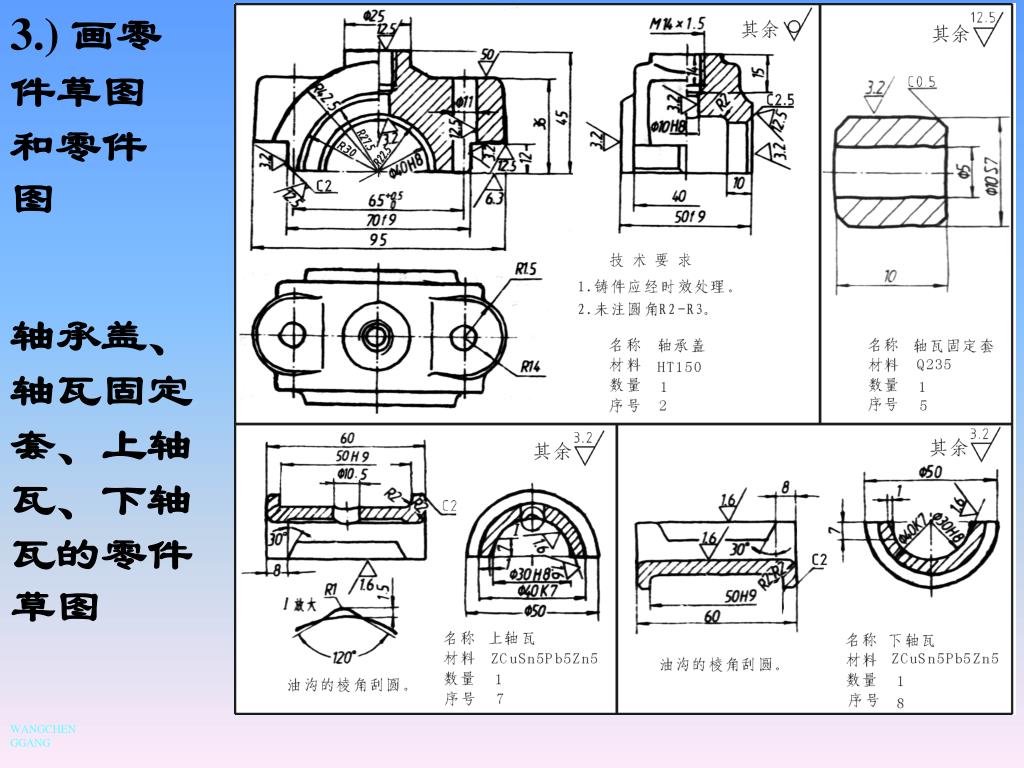

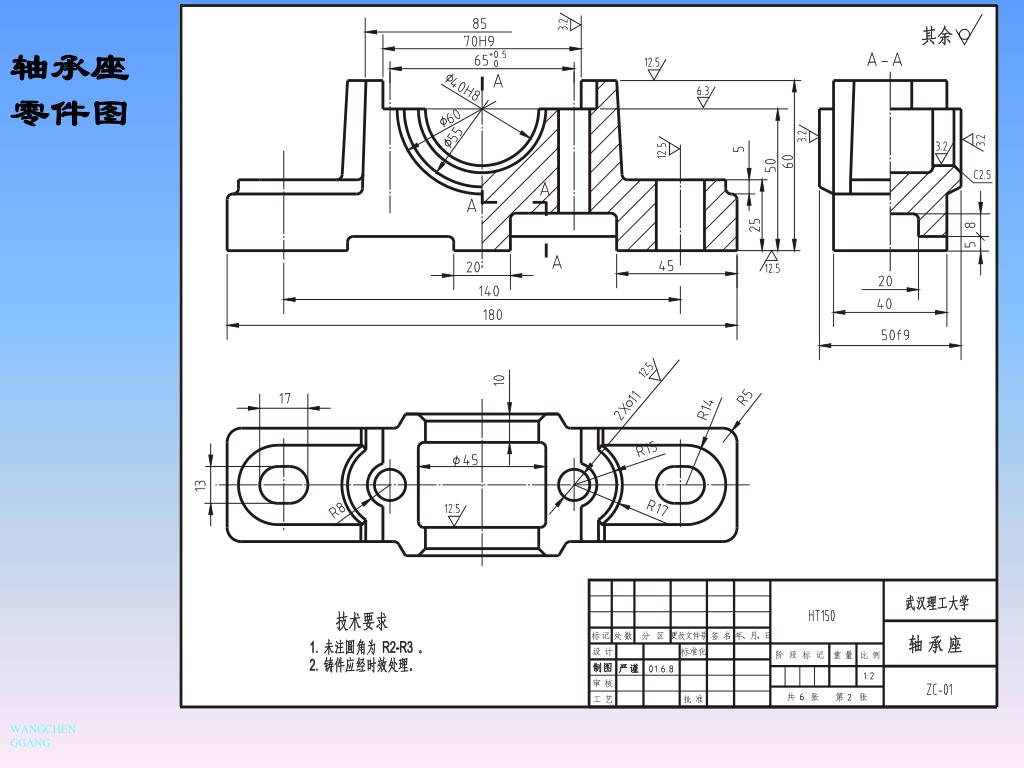

3.) 画零件草图和零件图 轴承盖、轴瓦固定套、上轴瓦、下轴瓦的零件草图

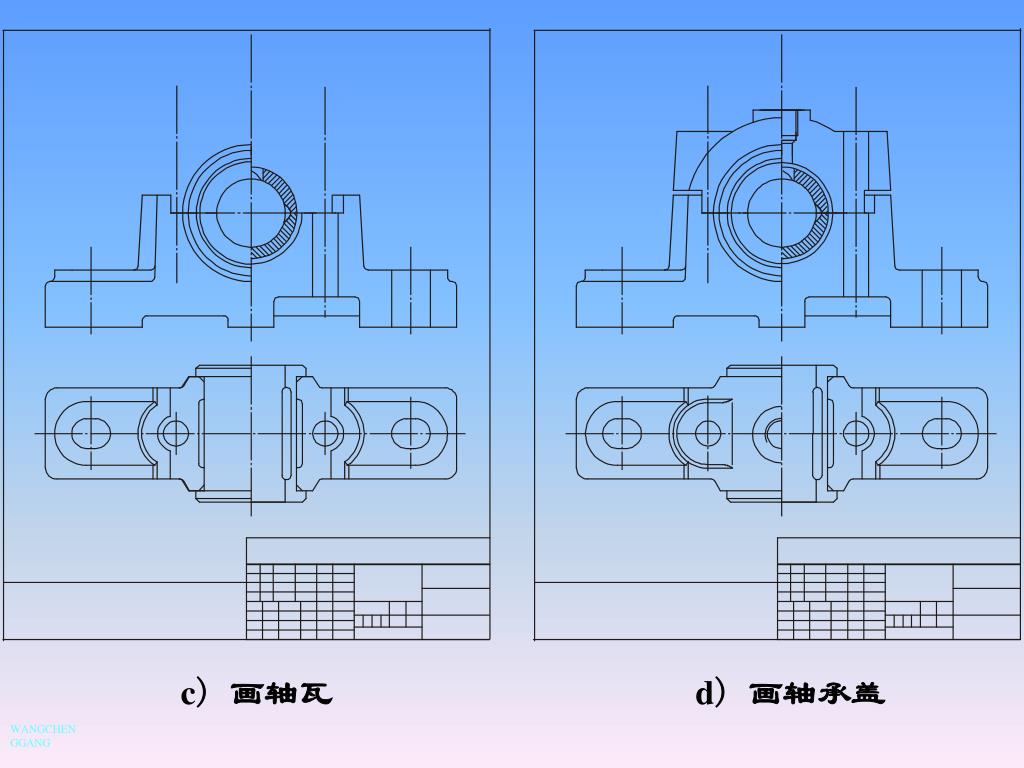

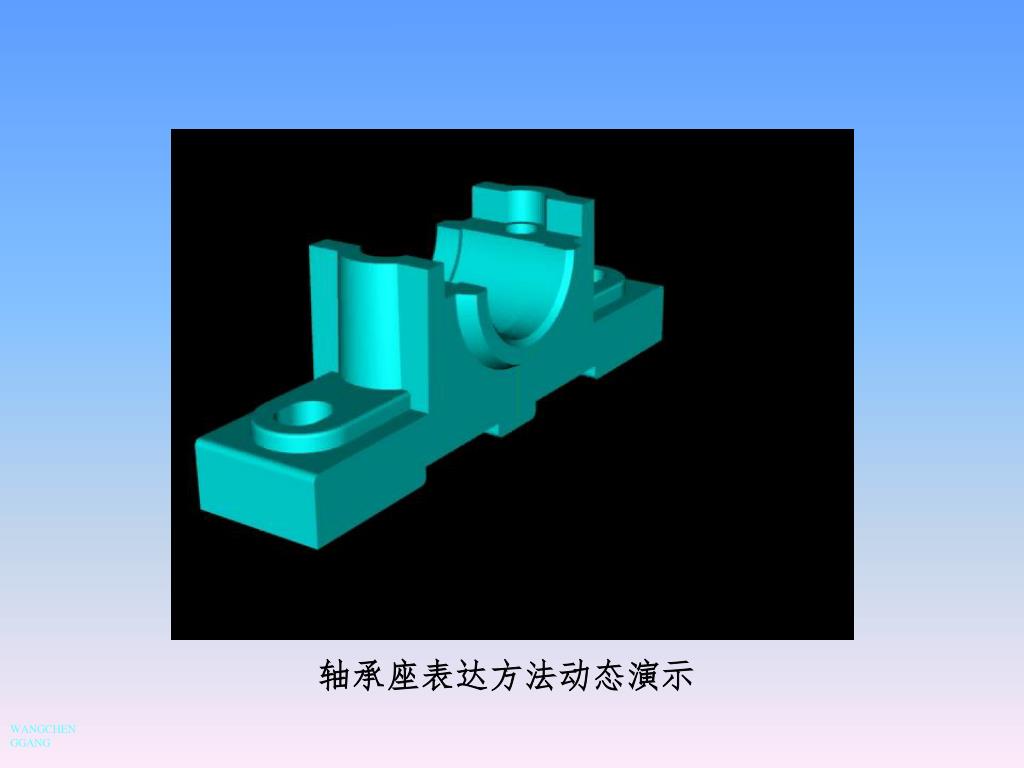

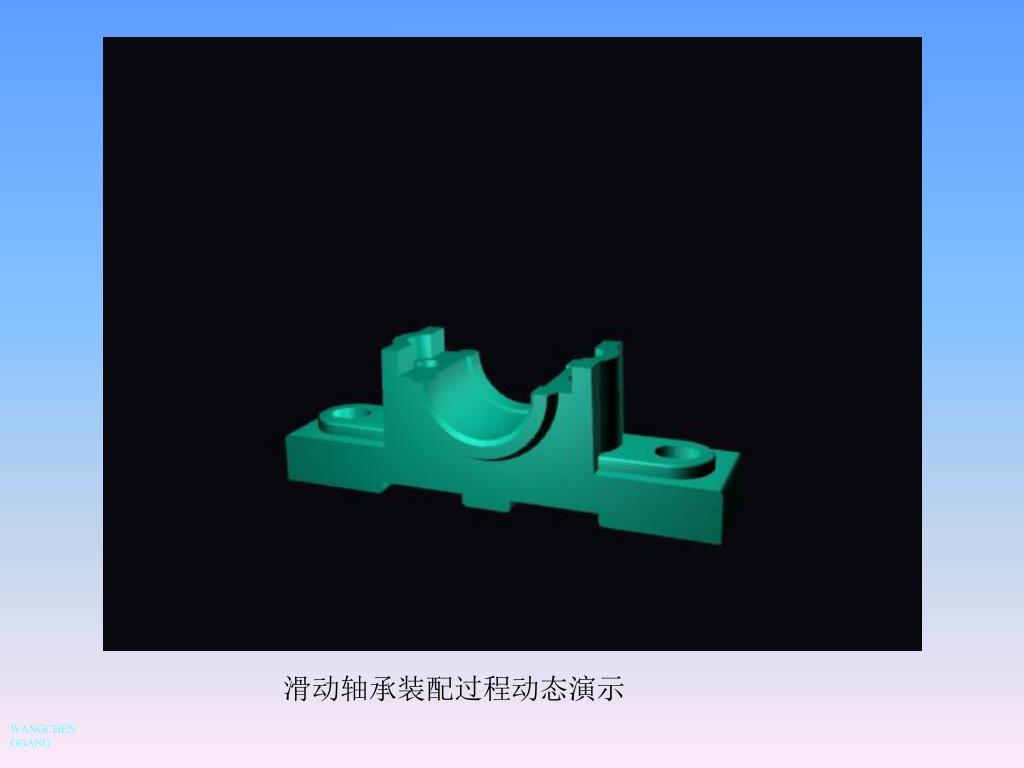

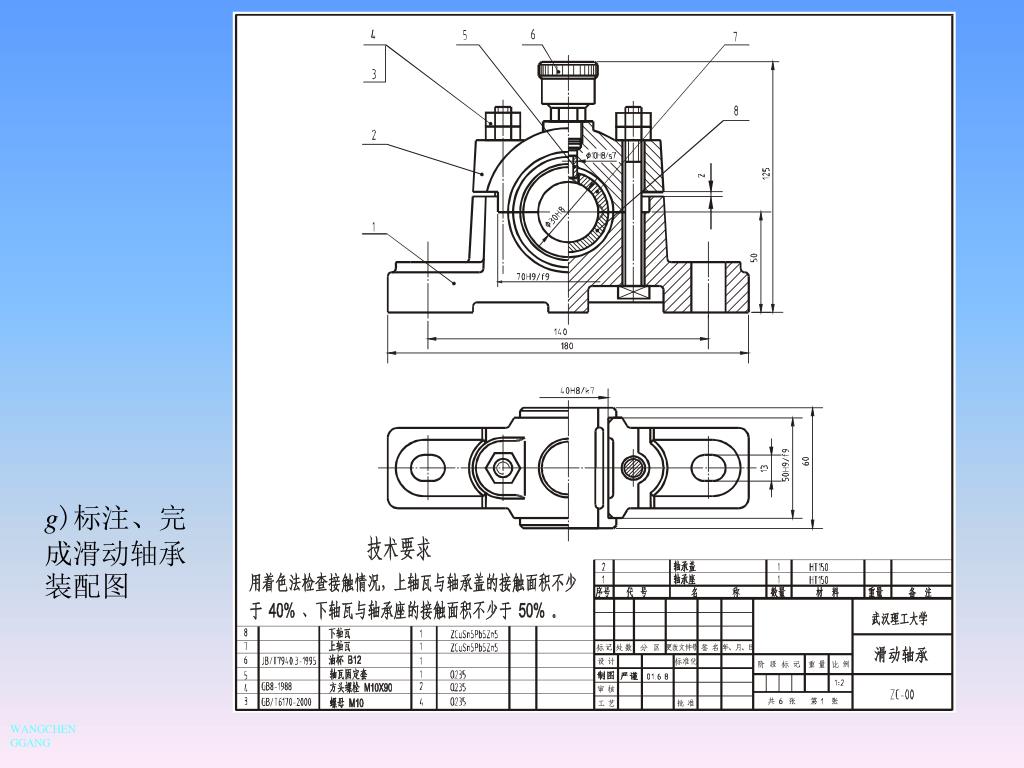

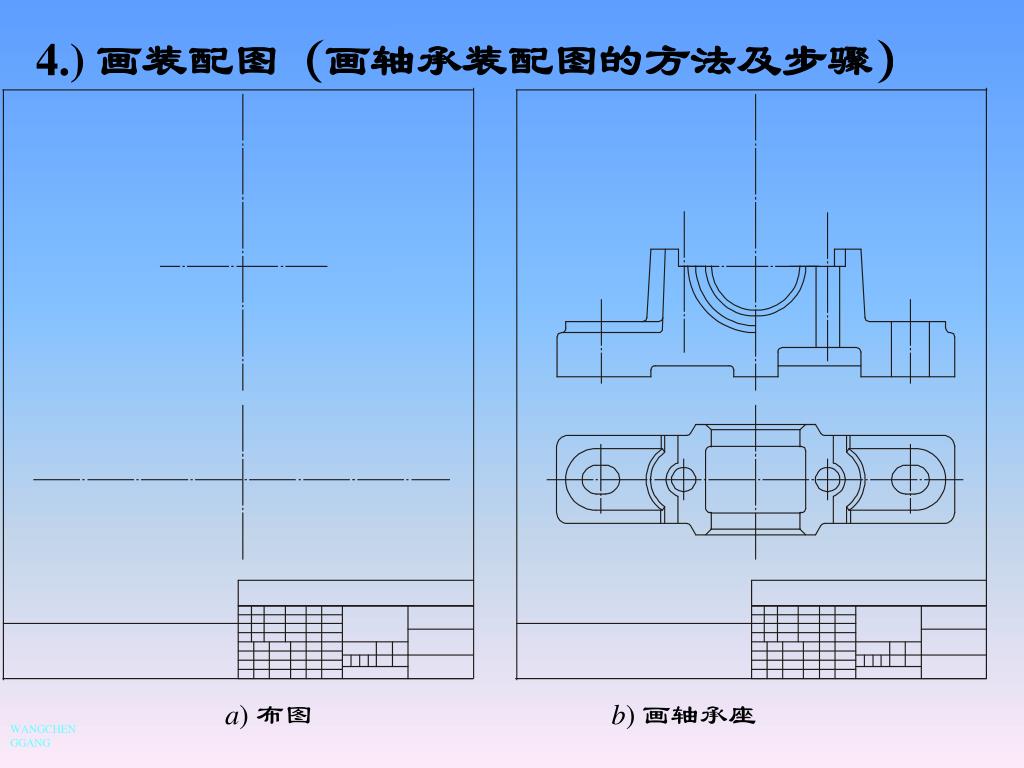

4.) 画装配图（画轴承装配图的方法及步骤） a) 布图 b) 画轴承座
e)画轴瓦固定套、螺栓连接、油杯 f)画剖面线、加深

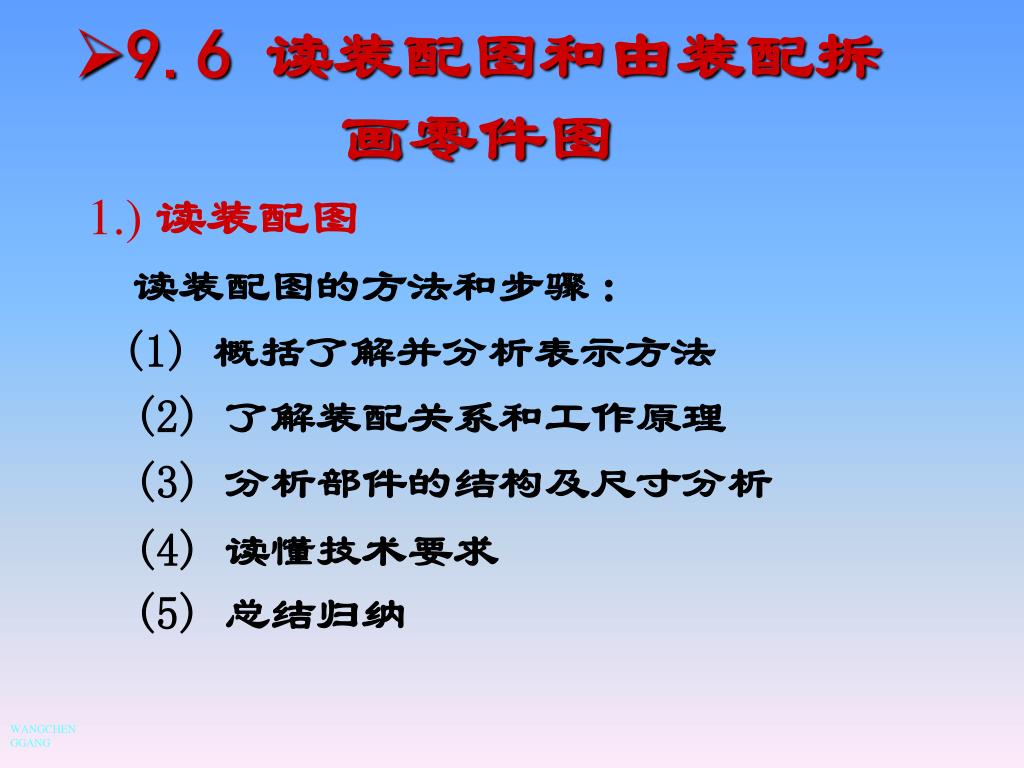

9.6 读装配图和由装配拆画零件图 1.) 读装配图 读装配图的方法和步骤: (1) 概括了解并分析表示方法 (2) 了解装配关系和工作原理 (3) 分析部件的结构及尺寸分析 (4) 读懂技术要求 (5) 总结归纳

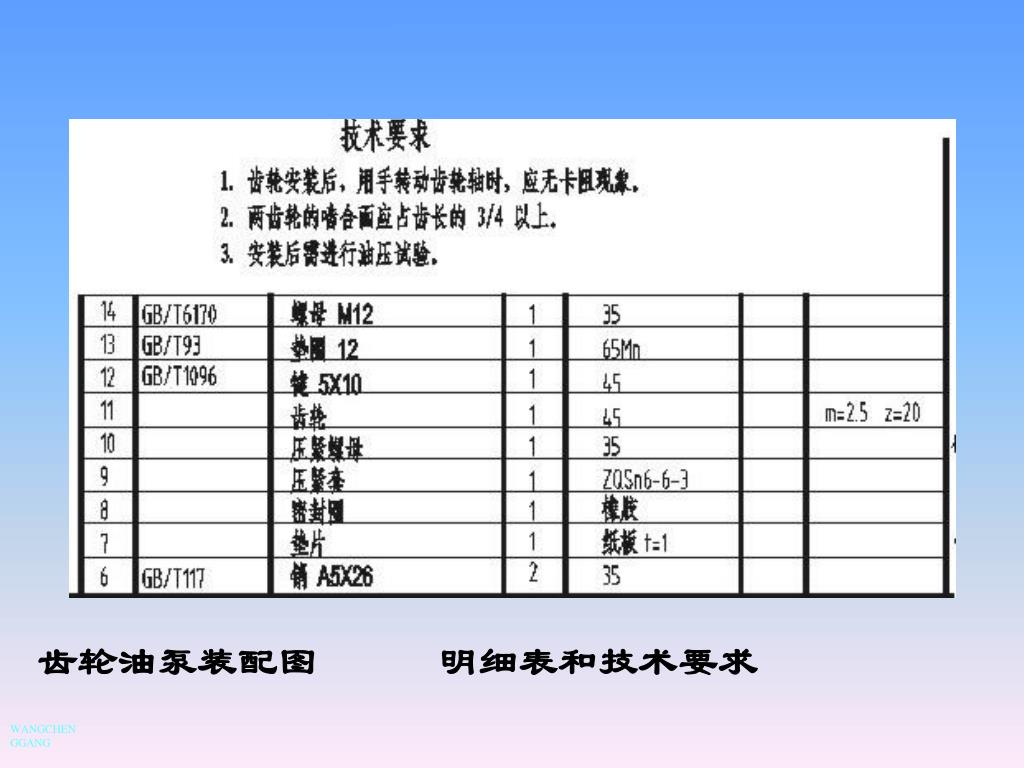

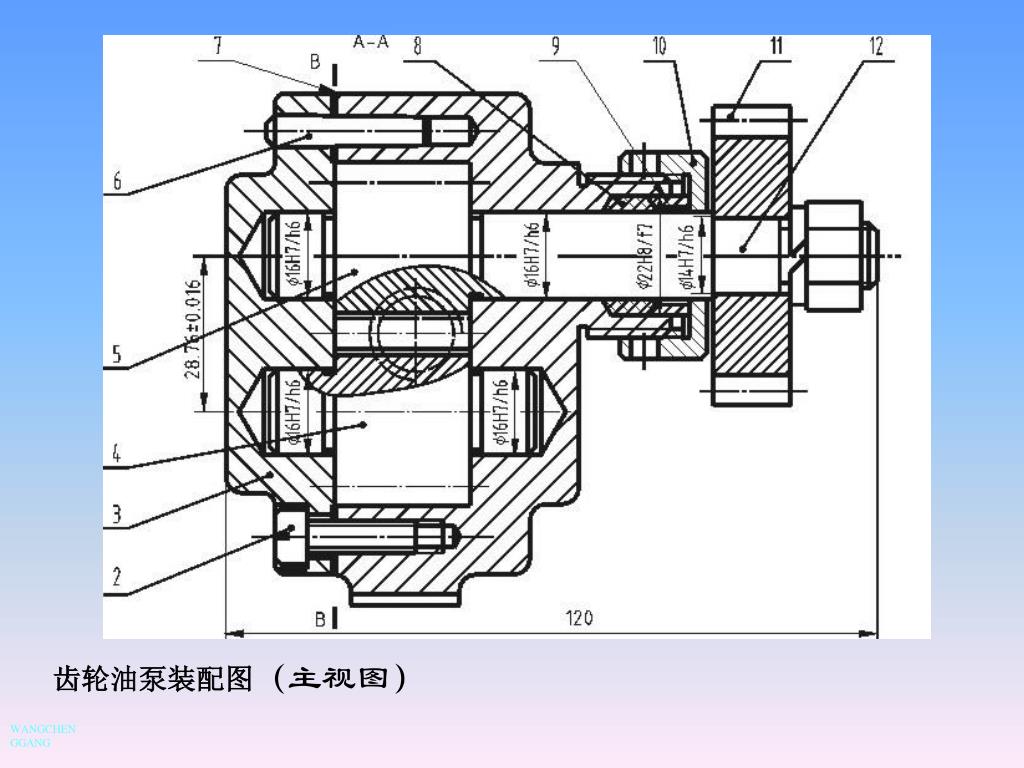

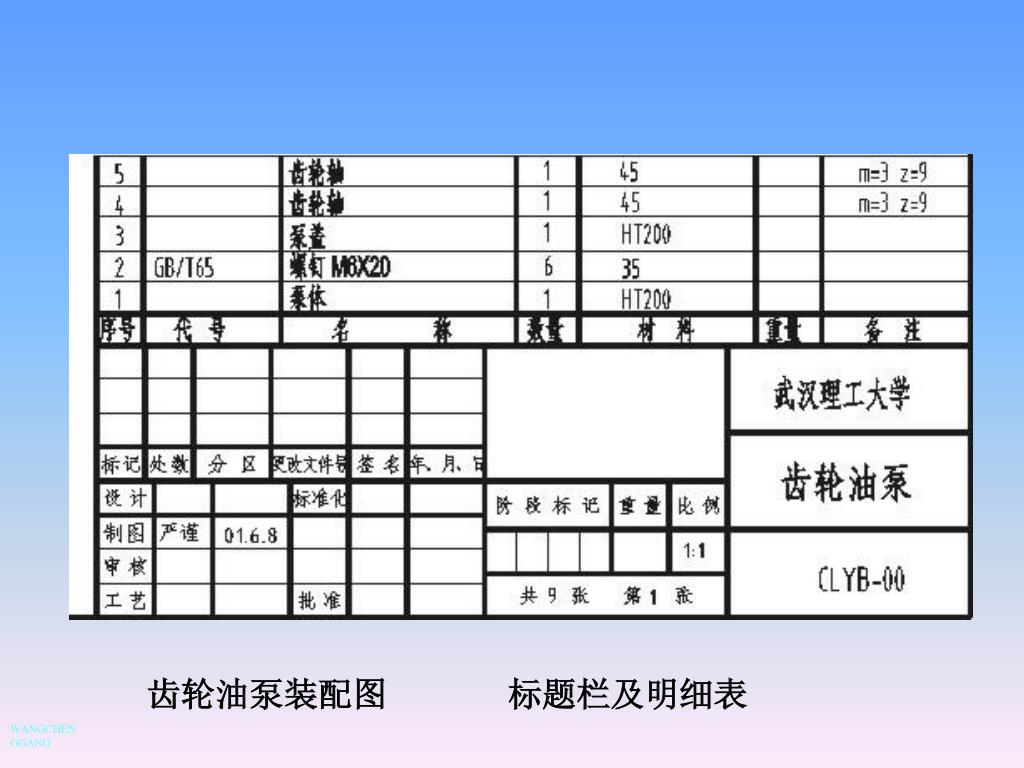

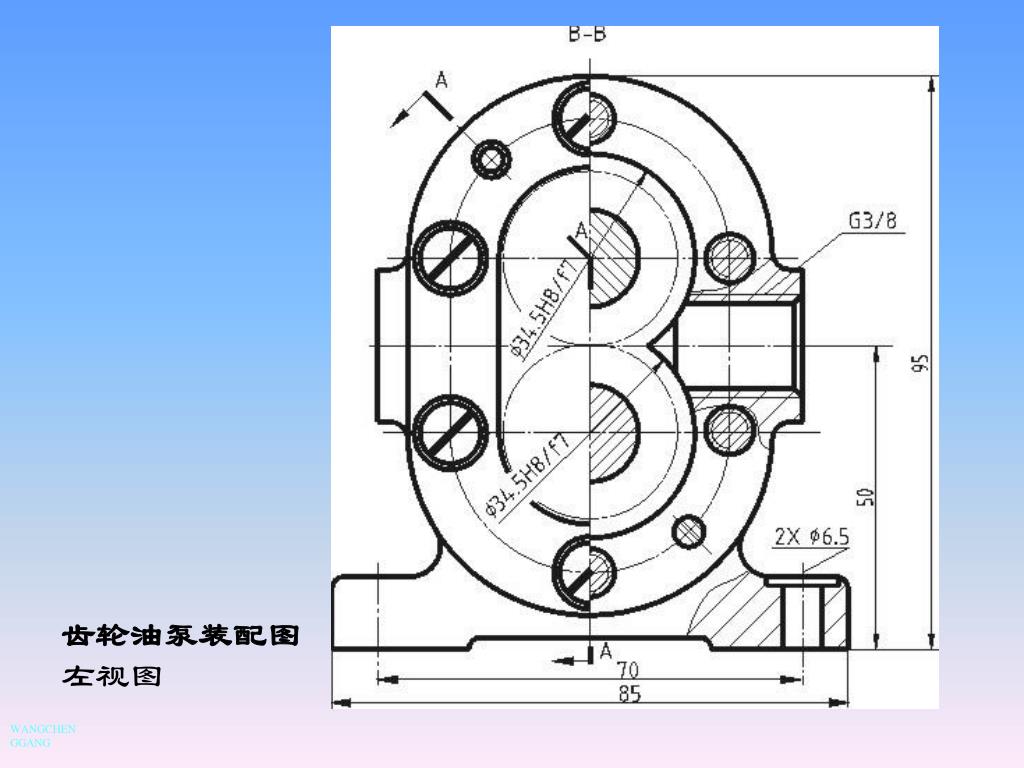

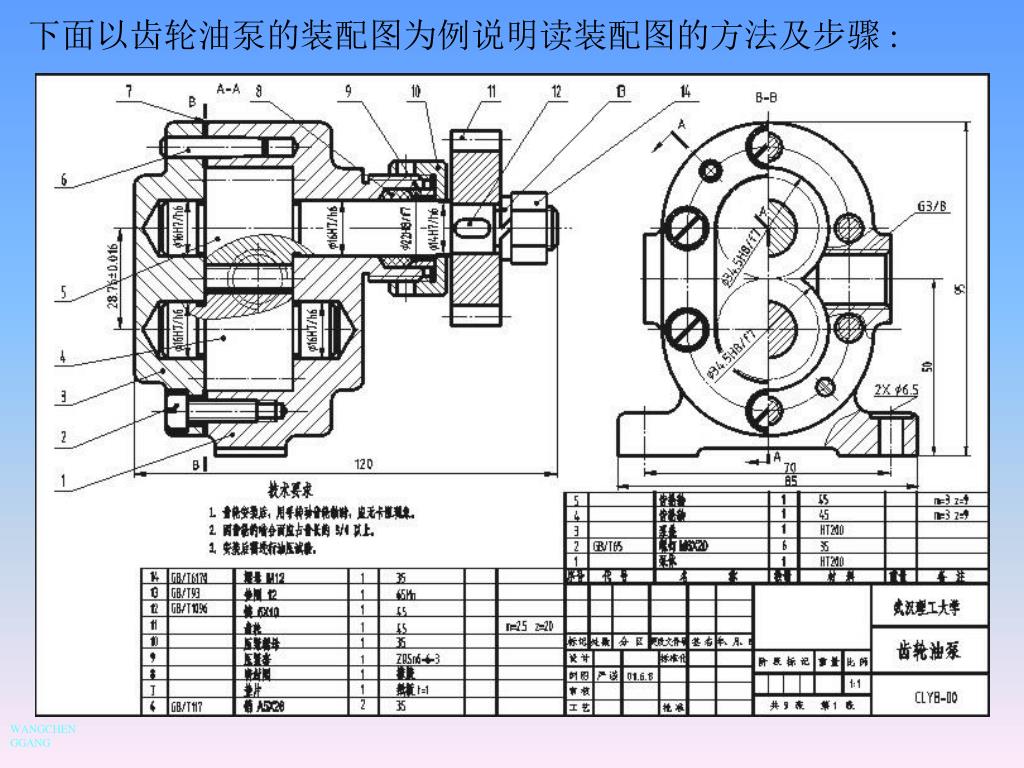

下面以齿轮油泵的装配图为例说明读装配图的方法及步骤:下面以齿轮油泵的装配图为例说明读装配图的方法及步骤:

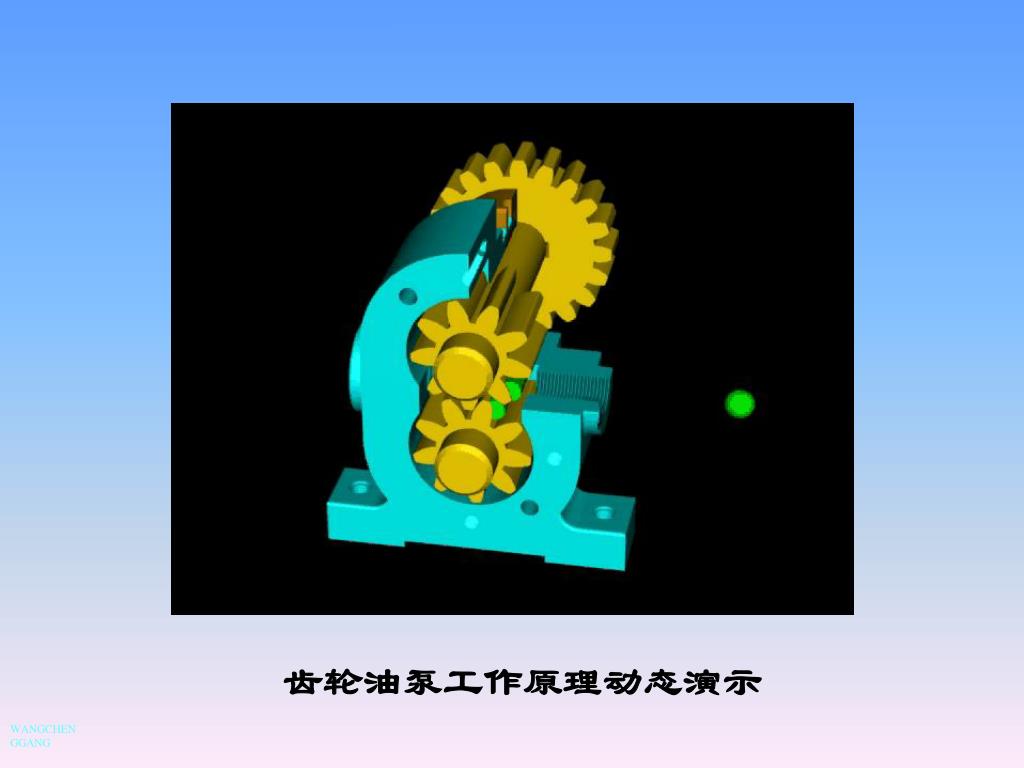

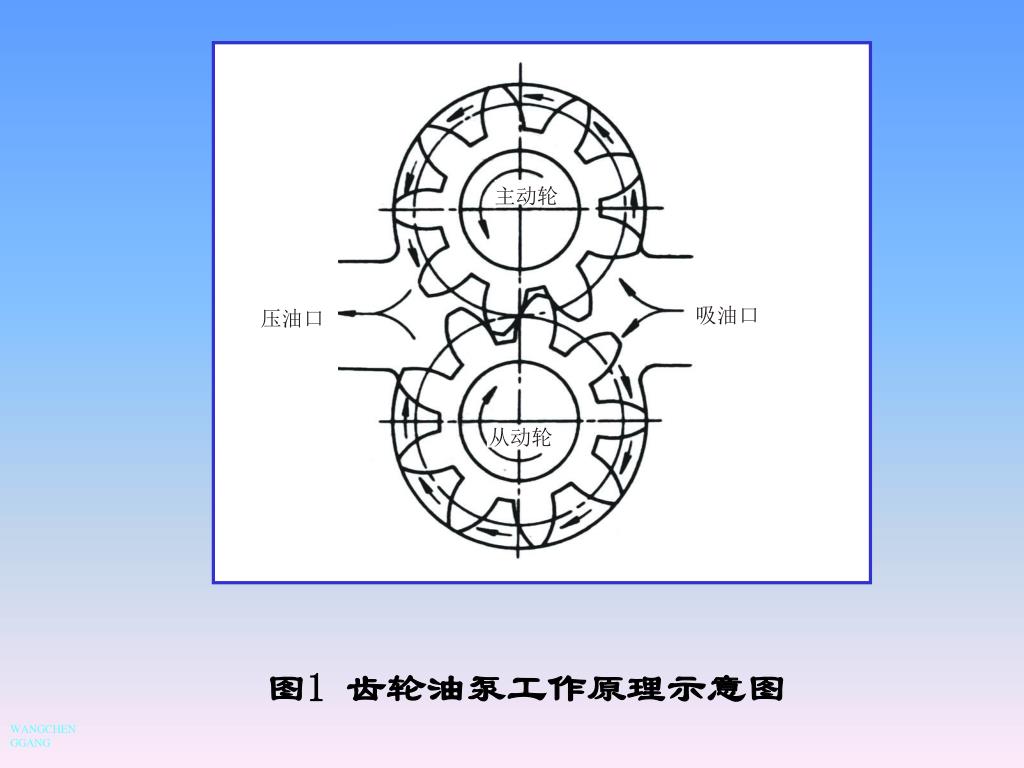

主动轮 吸油口 压油口 从动轮 图1 齿轮油泵工作原理示意图

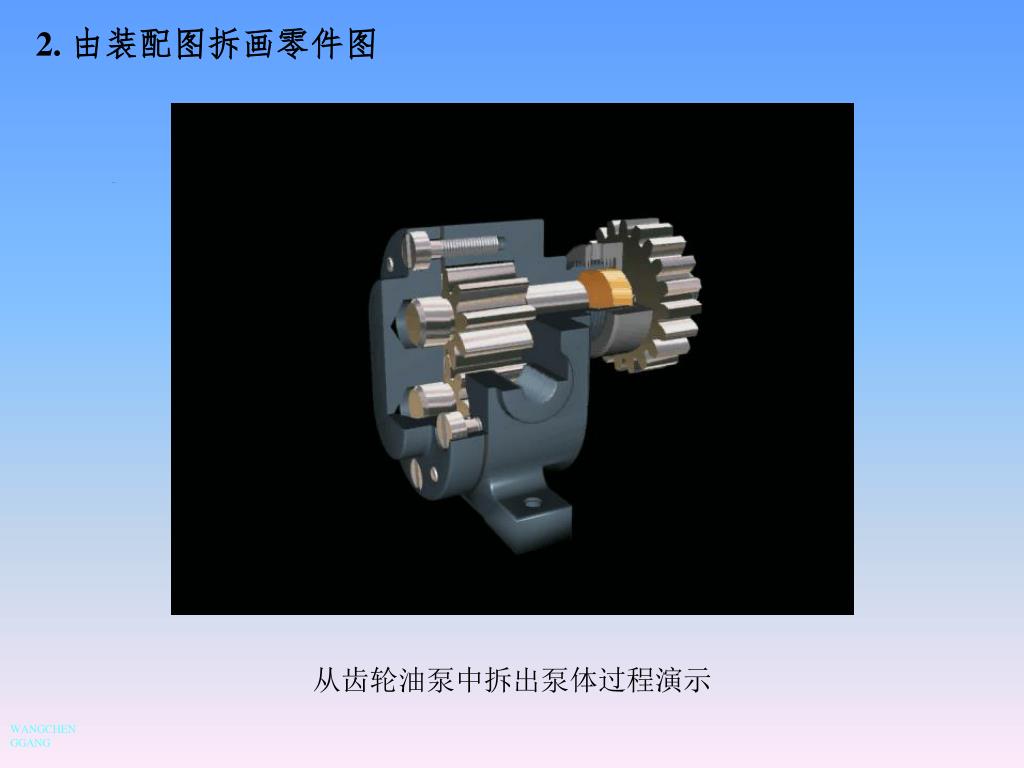

2. 由装配图拆画零件图 从齿轮油泵中拆出泵体过程演示

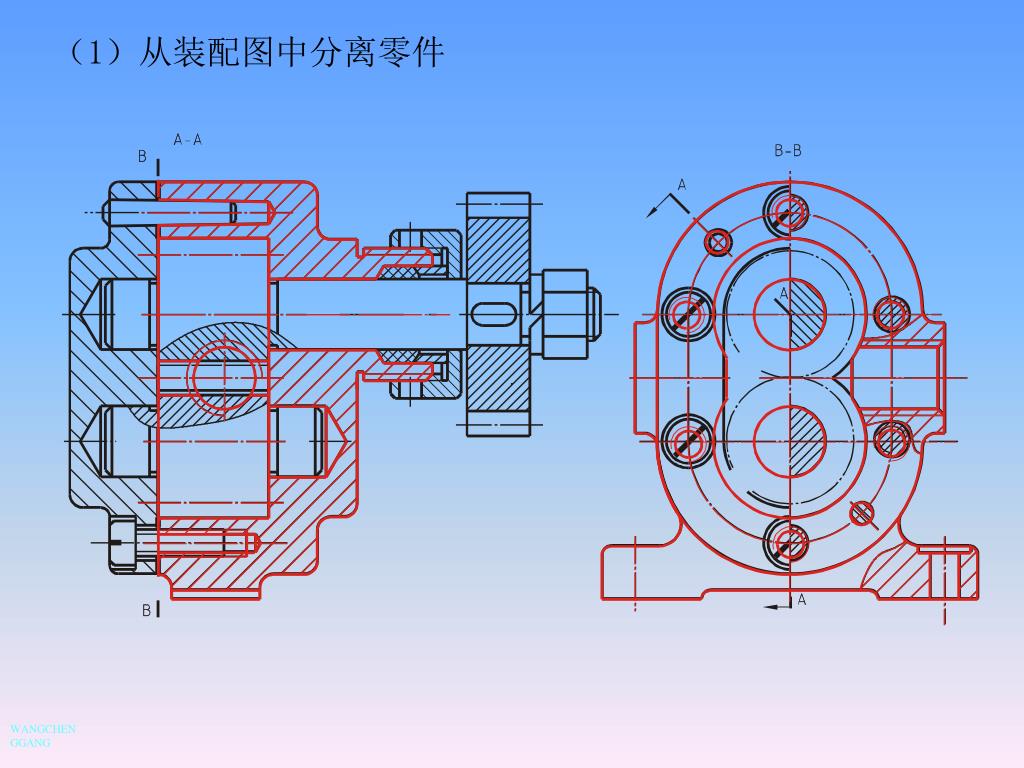

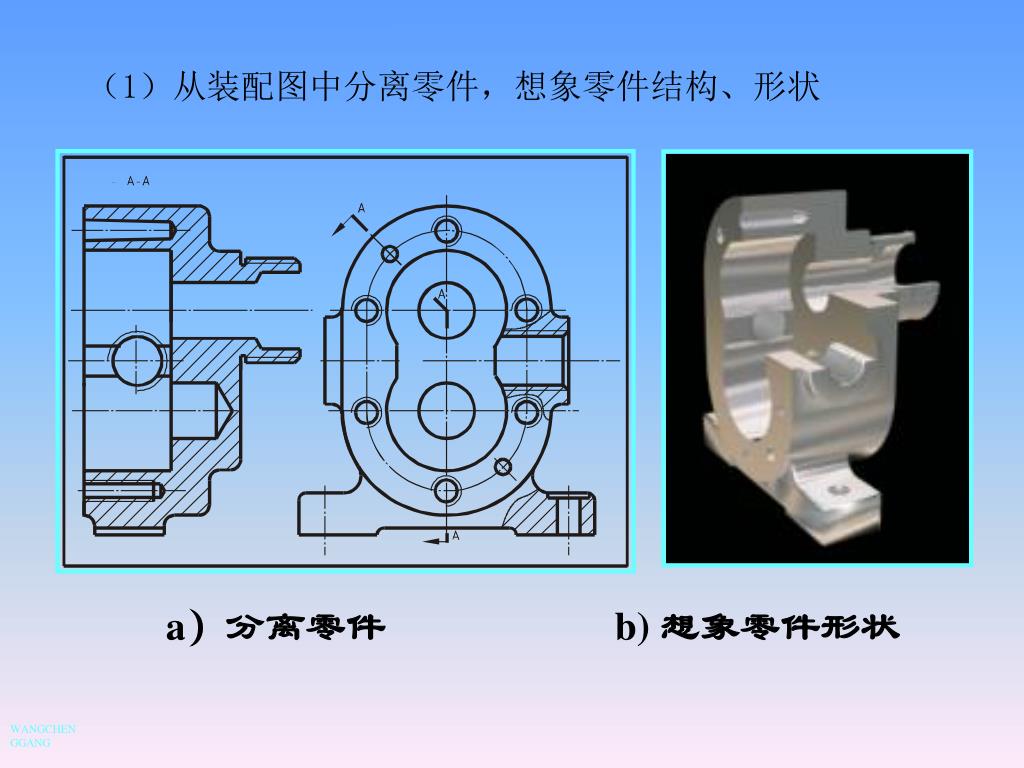

wcg （1）从装配图中分离零件，想象零件结构、形状 a）分离零件 b) 想象零件形状

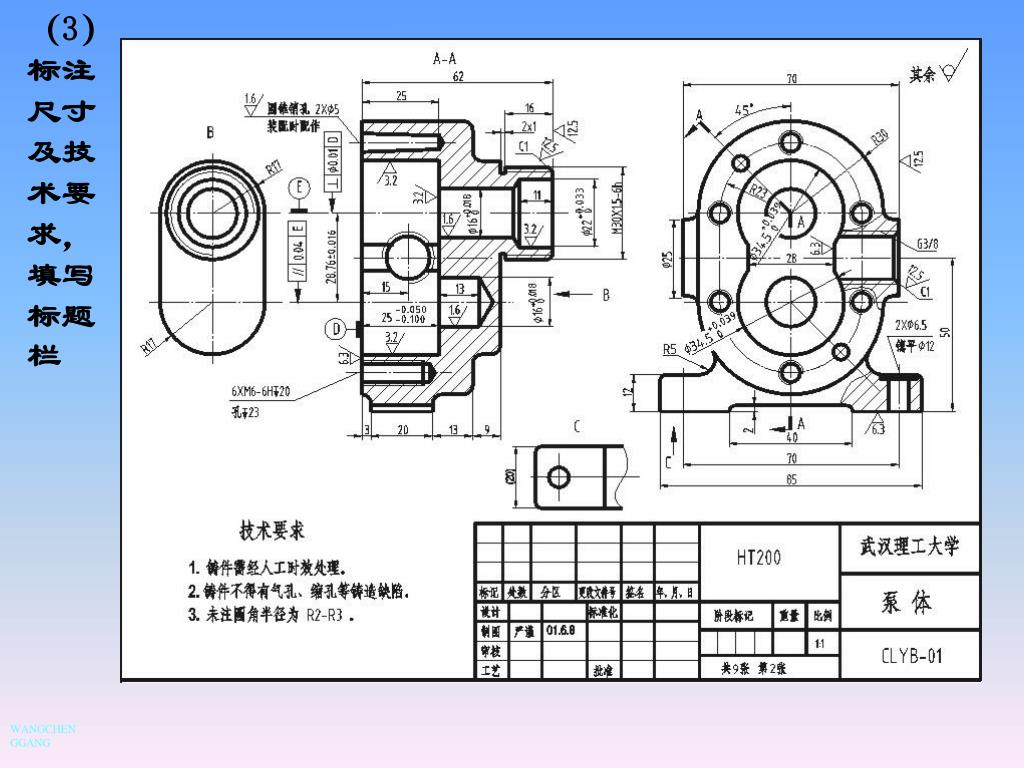

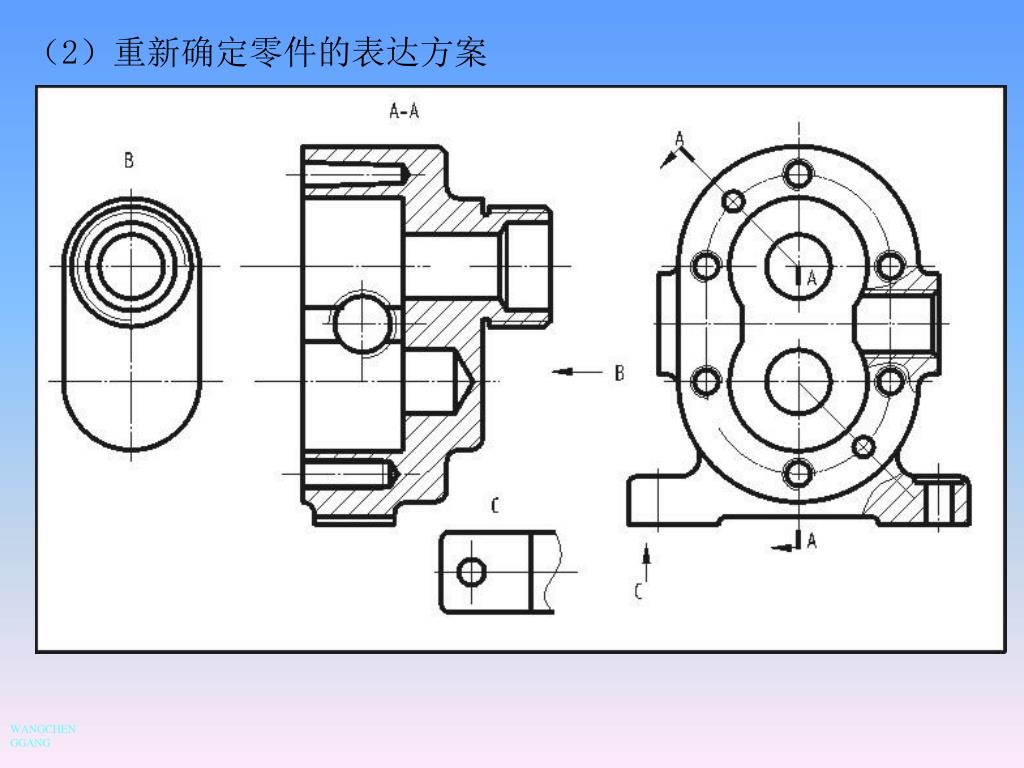

主视图：全剖视 左视图、右视图： 反映外形 泵体表达方案的选择
