喷锚暗挖法施工

提升井架 第一步锁口开挖浇筑锁口圈梁锁口圈梁

第二步 安装提升井架和电动葫芦电动葫芦

土方料斗 第三步井身开挖初期支护临时爬梯

钢筋网片 竖井格栅竖向连接钢筋注浆导管初支施工步骤 1、架立钢筋网片和钢筋格栅； 2、竖向连接钢筋焊接； 3、打设注浆小导管； 4 、喷射混凝土。左图为格栅安装后现场监理检查验收

第五步竖井二衬施工 1、铺设防水材料 2、绑扎钢筋 3、架设模板支撑 4、浇筑混凝土 5、拆除模板 6、养护（冬天应盖草袋保暖，夏天应浇水）防水毯二衬钢筋模板支撑

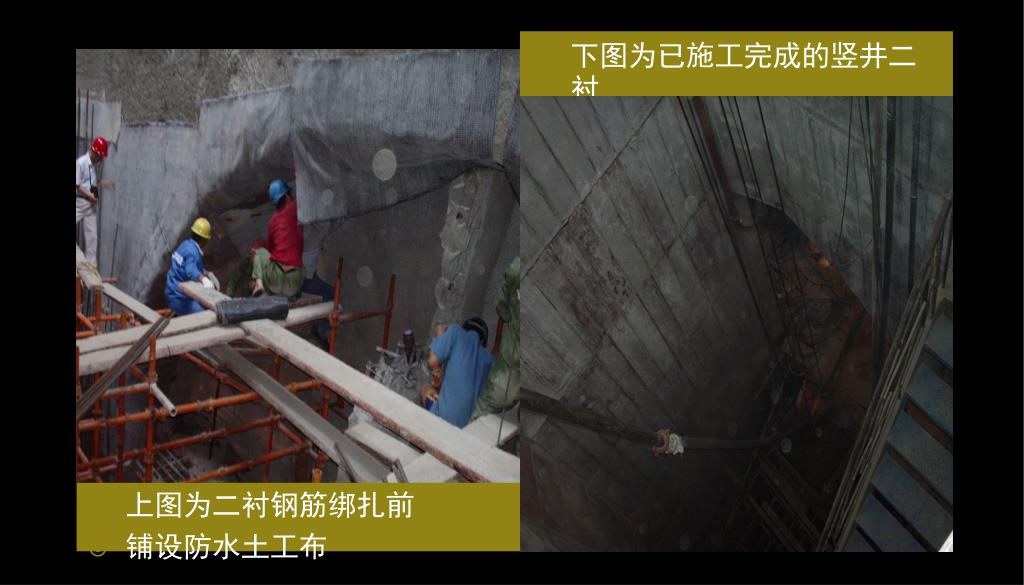

下图为已施工完成的竖井二衬 • 上图为二衬钢筋绑扎前 • 铺设防水土工布

北京地质分布 1、以第四纪冲积、洪积为主，多为左图所示的细砂土，黄色，稍湿，松～中密，颗粒不均；夹有粘土和砂卵石层； 2、左上图主要为粉细砂层，左下图主要为粘土层，右下图主要为砂卵石层。开挖难度依次加强，但粘土的土体稳定性最好，不易塌方。

第六步 破除通道马头门，施作通道初期支护

通道初支 施工步序 1、架立钢筋网片和钢筋格栅； 2、纵向连接钢筋焊接； 3、打设注浆小导管； 4 、喷射混凝土。钢筋网片钢筋格栅纵向连接筋超前小导管

下图为掌子面加固注浆 • 上图为配制水玻璃浆液

左图为已施工完毕的横通道

左图为现场 • 管棚施工 • 右图为现场 • 脚手架搭设 • 钻机移位第七步施工区间正线大管棚： 1、根据施工图纸计算并测量点位； 2、搭设脚手架； 3、安装管棚钻机 4、跟管钻进 5、封口注浆

第八步 破除正线马头门，施作区间初期支护，施工步骤同横通道（分多种工法：单洞主要用台阶法；大断面可采用CD法，CRD法，双侧壁导坑法）

第九步 区间正线二衬施工，ECB防水板铺设，钢筋焊接绑扎，模板台车就位，浇注商品混凝土

隧道支护 （二）钢架（格栅）

细部构造防水 隧道与地下结构的施工缝、变形缝、后浇带、穿墙管、埋设件、孔口等处是整个工程防水的薄弱环节，对于细部构造的设计与施工要认真对待。

施工缝防水

变形缝的防水

★常见考点真题解析 1．喷射混凝土应采用（）混凝土，严禁选用具有碱活性集料。【2012】 A．早强 B．高强 C．低温 D．负温【答案】A

★复习效果自测验 一、单项选择题 1．正台阶环形开挖法适用于地质条件差的地层、修建跨度不大于（）的隧道。A．6m B．8m C．10m D．12m 【答案】 C

2．采用锚喷混凝土加固基坑施工时应优先选用（）。A． 矿渣水泥B．大坝水泥C．普通硅酸盐水泥D．粉煤灰水泥【答案】 C 【解析】普通硅酸盐水泥凝结时间快，且与速凝剂相溶

3. 下列喷锚暗挖开挖方式中，防水效果较差的是（）。 A．全断面法 B．环形开挖预留核心土法 C．交叉中隔壁（CRD）法 D．双侧壁导坑法

【答案】D 【解析】喷锚暗挖法开挖方式与选择条件中，防水效果差的施工方法包括：双侧壁导坑法、中洞法、侧洞法、柱洞法。

4．浅埋暗挖法施工时，处于砂砾地层，并穿越既有铁路，宜采用的辅助施工方法是( )。A．地面砂浆锚杆B．小导管注浆加固C．管棚超前支护D．降低地下水位【答案】C

【解析】因为通常，在下列施工场合应考虑采用管棚进行超前支护：(1) 穿越铁路修建地下工程；(2) 穿越地下和地面结构物修建地下工程；(3) 修建大断面地下工程；(4) 隧道洞口段施工；(5) 通过断层破碎带等特殊地层；(6) 特殊地段，如大跨度地铁车站、重要文物保护区、河底、海底的地下工程施工等。

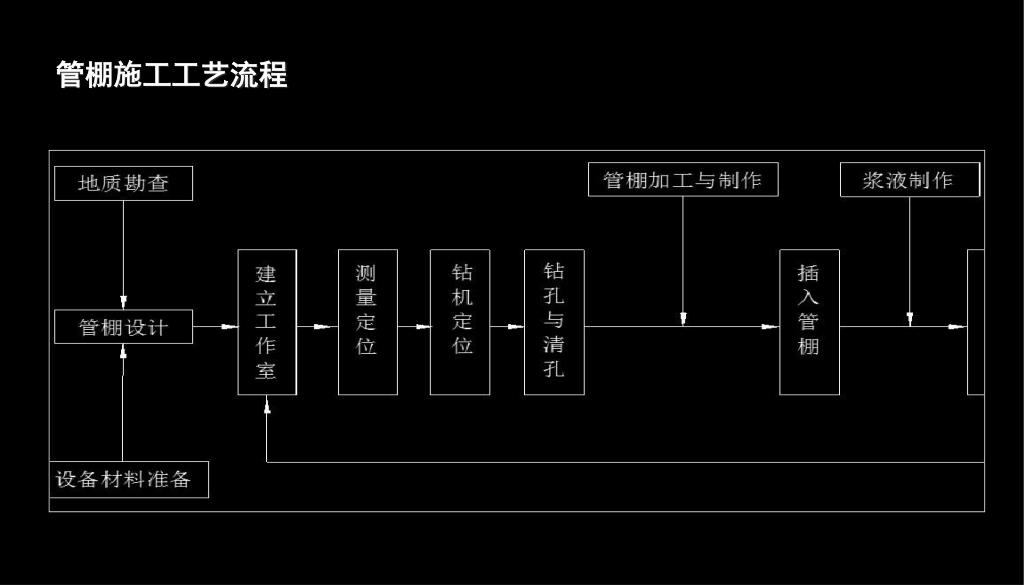

管棚施工工艺流程

5、关于管棚施工的说法，正确的是( ) A．管棚打入地层后，应及时隔跳孔向钢管内及周围压注水泥砂浆 B．必要时在管棚中间设置小导管 C．管棚打设方向与隧道纵向平行 D．管棚可应用于强膨胀的地层 E．管棚末端应支架在坚硬地层上

【答案】ABD 【解析】C项正确说法：管棚一般是沿地下工程断面周边的一部分或全部，以一定的间距环向布设，形成钢管棚护，沿周边布设的长度及形状主要取决于地形、地层、地中或地面及周围建筑物的状况，有帽形、方形、一字形及拱形等。E项正确说法：管棚是由钢管和钢拱架组成。钢管入土端制作成尖靴状或楔形，沿着开挖轮廓线，以较小的外插角，向开挖面前方打入钢管或钢插板，末端支架在钢拱架上，形成对开挖面前方围岩的预支护。

二、多项选择题 6．小导管注浆宜采用（）。A．水泥浆B．石灰浆C．水泥砂浆D．触变泥浆E．膨润土浆【答案】 AC 【解析】地下工程采用水硬性的水泥浆或水泥砂浆。

7．下面关于喷锚暗挖法施工的方针说法正确的是（）。A． 管超前B．严注浆C．长开挖D．晚封闭E．勤量测【答案】 ABE

（一）背景资料 某公司承包了一条单跨城市隧道，隧道长度为800 米，跨度为15 米，地质条件复杂。设计采用浅埋暗挖法进行施工，其中支护结构有建设单位直接分包给一家专业施工单位。

施工准备阶段，某公司项目部建立了现场管理体系，设置了组织机构，确定了项目经理的岗位职责和工作程序；在暗挖加固支护材料的选用上，通过不同掺量的喷射混凝土试验来定最佳掺量。施工准备阶段，某公司项目部建立了现场管理体系，设置了组织机构，确定了项目经理的岗位职责和工作程序；在暗挖加固支护材料的选用上，通过不同掺量的喷射混凝土试验来定最佳掺量。

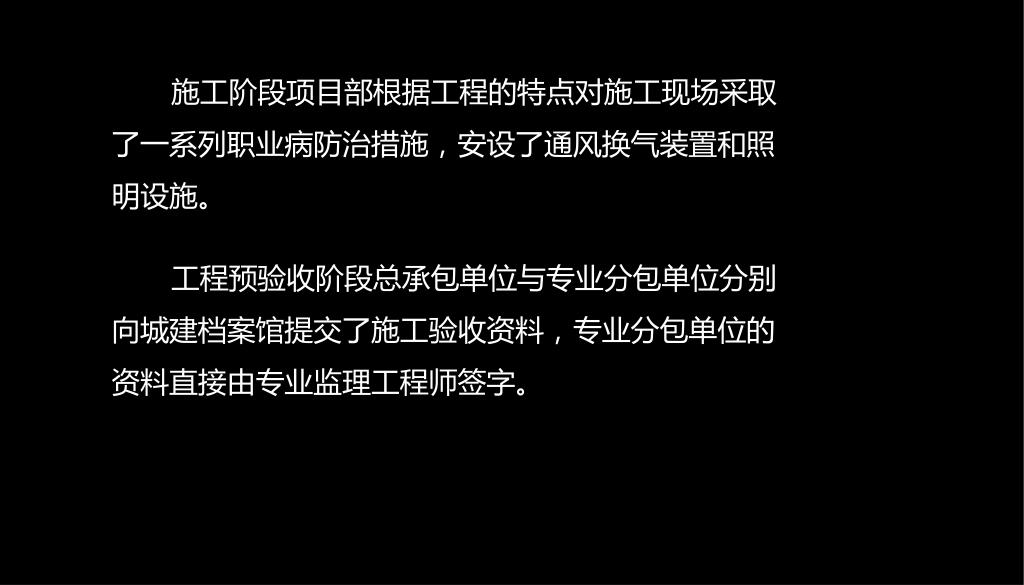

施工阶段项目部根据工程的特点对施工现场采取了一系列职业病防治措施，安设了通风换气装置和照明设施。施工阶段项目部根据工程的特点对施工现场采取了一系列职业病防治措施，安设了通风换气装置和照明设施。工程预验收阶段总承包单位与专业分包单位分别向城建档案馆提交了施工验收资料，专业分包单位的资料直接由专业监理工程师签字。

问题 1. 根据背景介绍，该隧道可选择那些浅埋挖法方法？ 2. 现场管理体系中还缺少哪些人员的岗位职责和工作程序？ 3. 最佳掺量的试验要确定喷射混凝土哪两项指标？ 4. 现场职业病防治措施还应该增加哪些内容？ 5. 城建档案馆预验收是否会接收总包、分包分别递交的资料？总承包工程项目施工资料汇集、整理的原则是什么？

答案： 1、①双侧壁导坑法 ②中隔壁法(CD） ③交叉中隔壁法（CRD） ④中洞法、侧洞法。 2、项目总工、项目安全负责人、预算员、施工员、质检员、安全员、材料员

3、强度和凝结时间 4、工人的防护装备：口罩、眼镜、防毒面罩，有毒有害气体监测设施、无线电通讯设备；防噪声措施；洗浴及更衣间等卫生设施；现场必要的医疗设施

5、城建档案馆不会接收总包、分包分别提交的预验收资料。总承包项目施工资料汇集、整理的原则：5、城建档案馆不会接收总包、分包分别提交的预验收资料。总承包项目施工资料汇集、整理的原则： ①由总承包单位负责汇集整理所有有关施工资料 ②分包单位应主动向总承包单位移交有关施工资料 ③资料应随施工进度及时整理，所需表格应按有关法规的规定认真填写 ④应该及时移交给建设单位。
