飛行器基本組成系統

飛行器基本組成系統. 維生系統. 飛行控制系統：. 燃料系統：. 安全維護系統：防撞、防暴. 動力及輔助動力系統（ APU ）：. 飛行器基本組成系統. 武器系統：. 射控系統：. 偵搜系統：. 飛行器基本組成系統. 維生系統：環境控制（艙壓、空調） 、緊急維生（氧氣）、衛生系統. 差壓層. 2 萬 3 千呎. 等壓層. 1 萬呎. 靜壓層. 26﹪. 1 ATM. 維生系統：環境控制 -- 艙壓. 維生系統：空氣哪裡來？. 50﹪ 再生循環利用. 空調 -- 氧氣及緊急維生.

jace
Download Presentation

飛行器基本組成系統

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

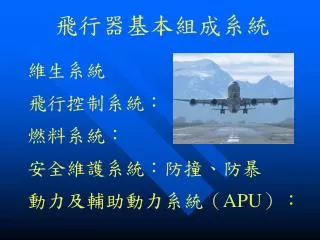

  1. 飛行器基本組成系統 維生系統 飛行控制系統： 燃料系統： 安全維護系統：防撞、防暴 動力及輔助動力系統（APU）：

  2. 飛行器基本組成系統 武器系統： 射控系統： 偵搜系統：

  3. 飛行器基本組成系統 維生系統：環境控制（艙壓、空調） 、緊急維生（氧氣）、衛生系統

  4. 差壓層 2萬3千呎 等壓層 1萬呎 靜壓層 26﹪ 1 ATM 維生系統：環境控制--艙壓

  5. 維生系統：空氣哪裡來？ 50﹪再生循環利用

  6. 空調--氧氣及緊急維生 1.氣態氧：是民航機內使用最廣泛的氧氣 來源，但體積大 2.液態氧氧氣瓶：常使用於軍機上，須 保持低溫-180F 3.固態或稱化學反應式氧氣瓶：大型運輸機 或民航機也常用此種氧氣來源來 供應座艙失壓時不足的空氣來源 4.機械分離式氧氣生成器─HEPA

  7. 空調—空氣及溫度調節 (1) 通風--> (2) 加溫-->艙內及艙外（機翼、窗） (3) 冷氣--> (4) 循環-->50﹪再生循環每2分鐘換 氣一次

  8. 飛機的基本構造 機翼 襟翼 方向舵 前緣襟翼 升降舵 垂直安定面 副翼 水平安定面

  9. 飛機基本運動方向

  10. 機翼：提供升力、左右偏轉

  11. 機翼骨架

  12. 副翼 前緣縫翼 副翼(Aileron) 控制橫向移動 襟翼 襟翼（Flap）、前緣縫翼-增加升力

  13. 擾流器Spoiler：增加阻力 渦流器voeter 擾流器 渦流器

  14. 翼尖小翼 Winglet

  15. 這不是APU 發電機供電 輔助動力系統APU 1.地面停機各系統運作動力 2.空中主引擎停機重新發動
