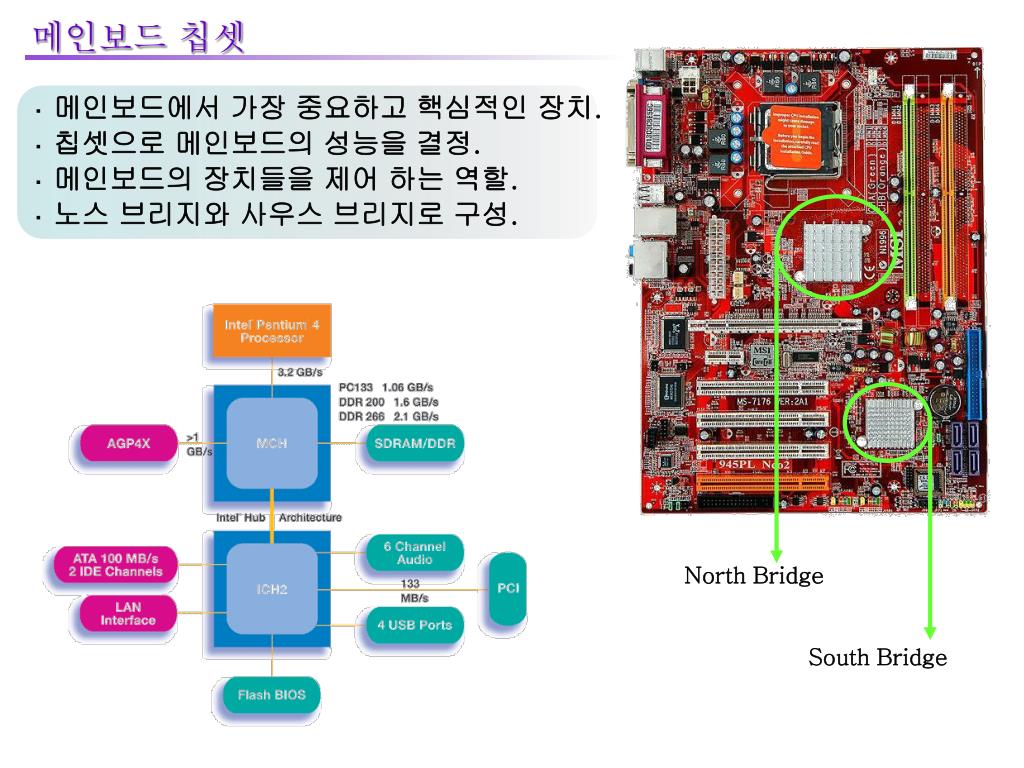

메인보드 칩셋. · 메인보드에서 가장 중요하고 핵심적인 장치 . · 칩셋으로 메인보드의 성능을 결정 . · 메인보드의 장치들을 제어 하는 역할 . · 노스 브리지와 사우스 브리지로 구성. North Bridge. South Bridge. • 노스 브리지 (North Bridge) · CPU, 그래픽 카드 , 메모리 제어 . · 인텔 : MCH(Memory Controller HUB) · 엔비디아 : IGP(Integrated Graphic Processor)

jabir
Download Presentation

메인보드 칩셋

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

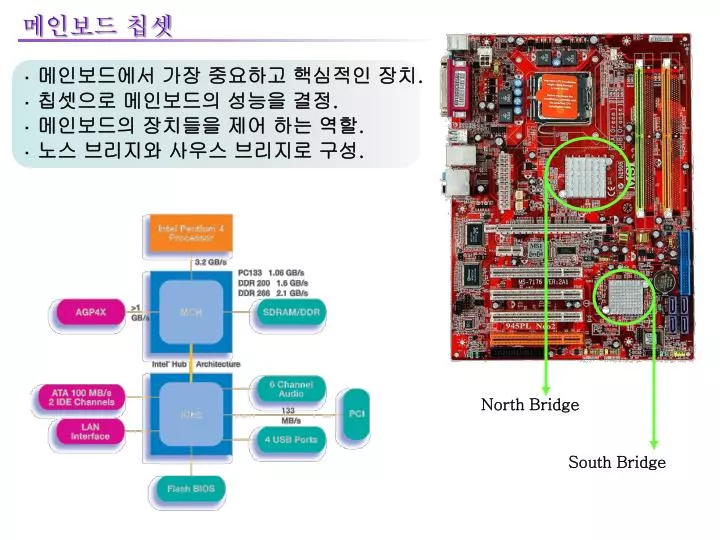

  1. 메인보드 칩셋 ·메인보드에서 가장 중요하고 핵심적인 장치. ·칩셋으로 메인보드의 성능을 결정. ·메인보드의 장치들을 제어 하는 역할. ·노스 브리지와 사우스 브리지로 구성. North Bridge South Bridge

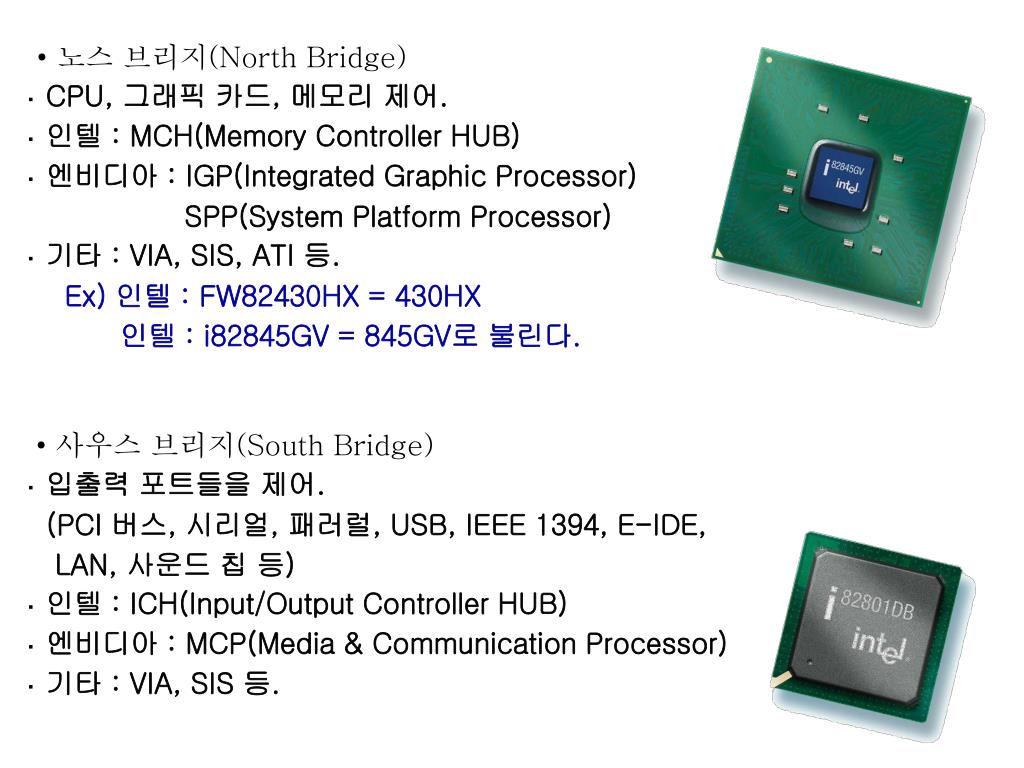

  2. • 노스 브리지(North Bridge) · CPU, 그래픽 카드, 메모리 제어. ·인텔 : MCH(Memory Controller HUB) ·엔비디아 : IGP(Integrated Graphic Processor) SPP(System Platform Processor) ·기타 : VIA, SIS, ATI 등. Ex) 인텔 : FW82430HX = 430HX 인텔 : i82845GV = 845GV로 불린다. • 사우스 브리지(South Bridge) ·입출력 포트들을 제어. (PCI 버스, 시리얼, 패러럴, USB, IEEE 1394, E-IDE, LAN,사운드 칩 등) ·인텔 : ICH(Input/Output Controller HUB) ·엔비디아 : MCP(Media & Communication Processor) ·기타 : VIA, SIS 등.

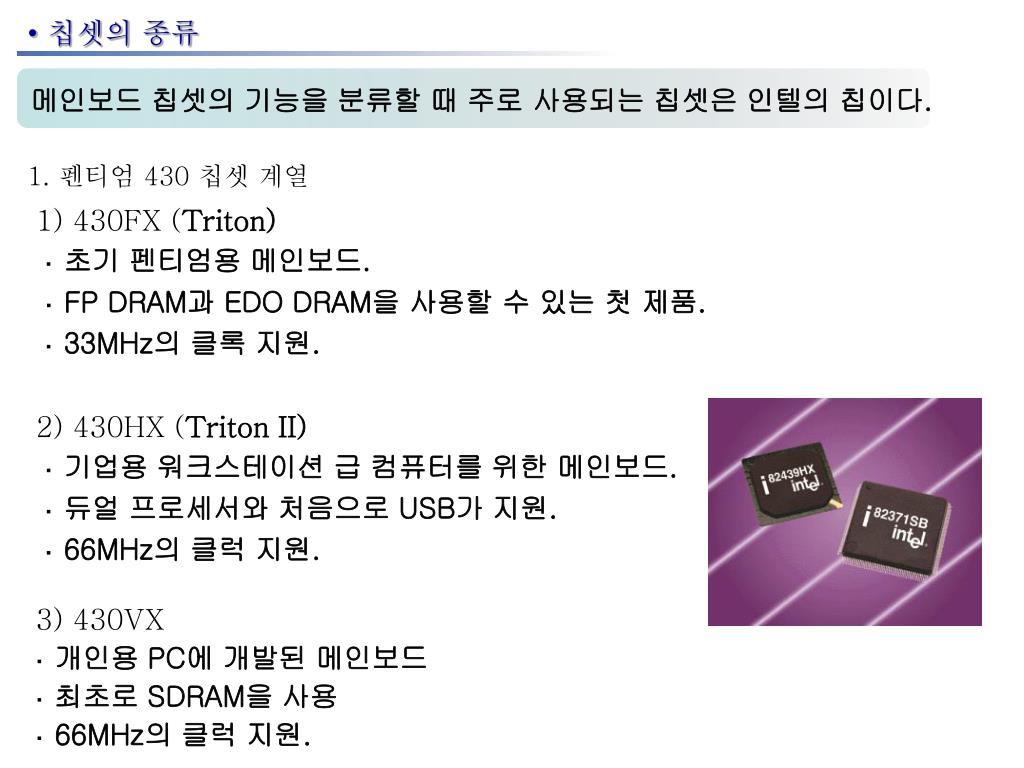

  3. •칩셋의 종류 메인보드 칩셋의 기능을 분류할 때 주로 사용되는 칩셋은 인텔의 칩이다. 1. 펜티엄 430 칩셋 계열 1) 430FX (Triton) ·초기 펜티엄용 메인보드. · FP DRAM과 EDO DRAM을 사용할 수 있는 첫 제품. · 33MHz의 클록 지원. 2) 430HX (Triton II) ·기업용 워크스테이션 급 컴퓨터를 위한 메인보드. ·듀얼 프로세서와 처음으로 USB가 지원. · 66MHz의 클럭 지원. 3) 430VX ·개인용 PC에 개발된 메인보드 ·최초로 SDRAM을 사용 ·66MHz의 클럭 지원.

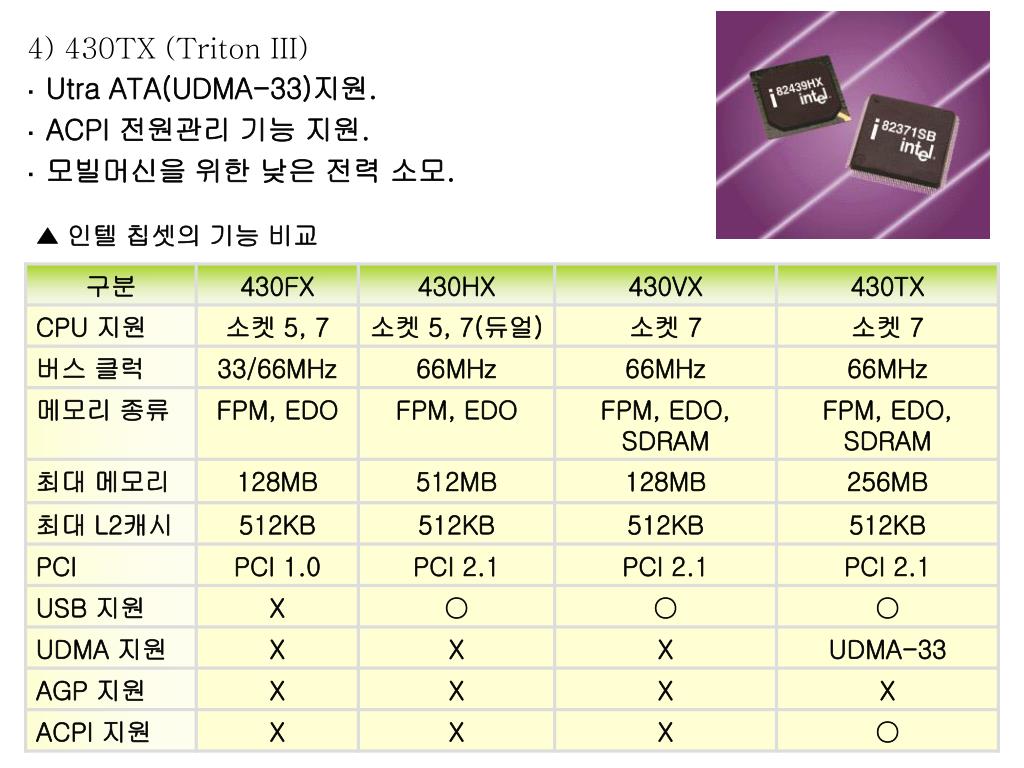

  4. 4) 430TX (Triton III) · Utra ATA(UDMA-33)지원. · ACPI 전원관리 기능 지원. ·모빌머신을 위한 낮은 전력 소모. ▲ 인텔 칩셋의 기능 비교

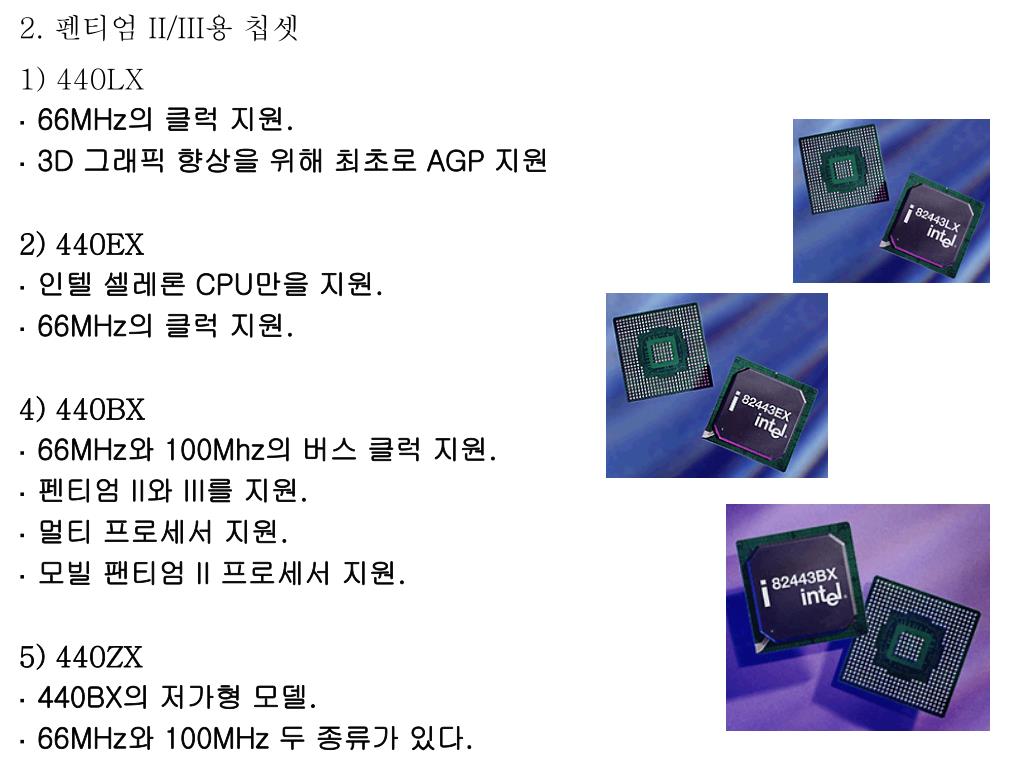

  5. 2. 펜티엄 II/III용 칩셋 1) 440LX · 66MHz의 클럭 지원. · 3D 그래픽 향상을 위해 최초로 AGP 지원 2) 440EX ·인텔 셀레론 CPU만을 지원. · 66MHz의 클럭 지원. 4) 440BX · 66MHz와 100Mhz의 버스 클럭 지원. ·펜티엄 II와 III를 지원. ·멀티 프로세서 지원. ·모빌 팬티엄 II 프로세서 지원. 5) 440ZX · 440BX의 저가형 모델. · 66MHz와 100MHz 두 종류가 있다.

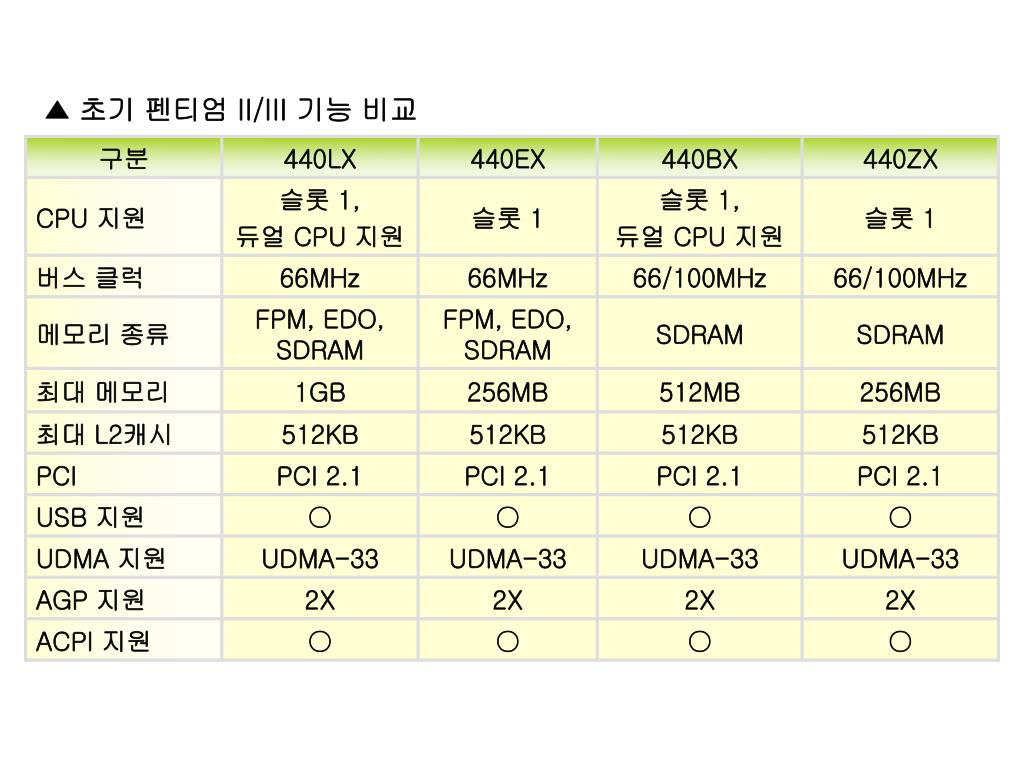

  6. ▲ 초기 펜티엄 II/III 기능 비교

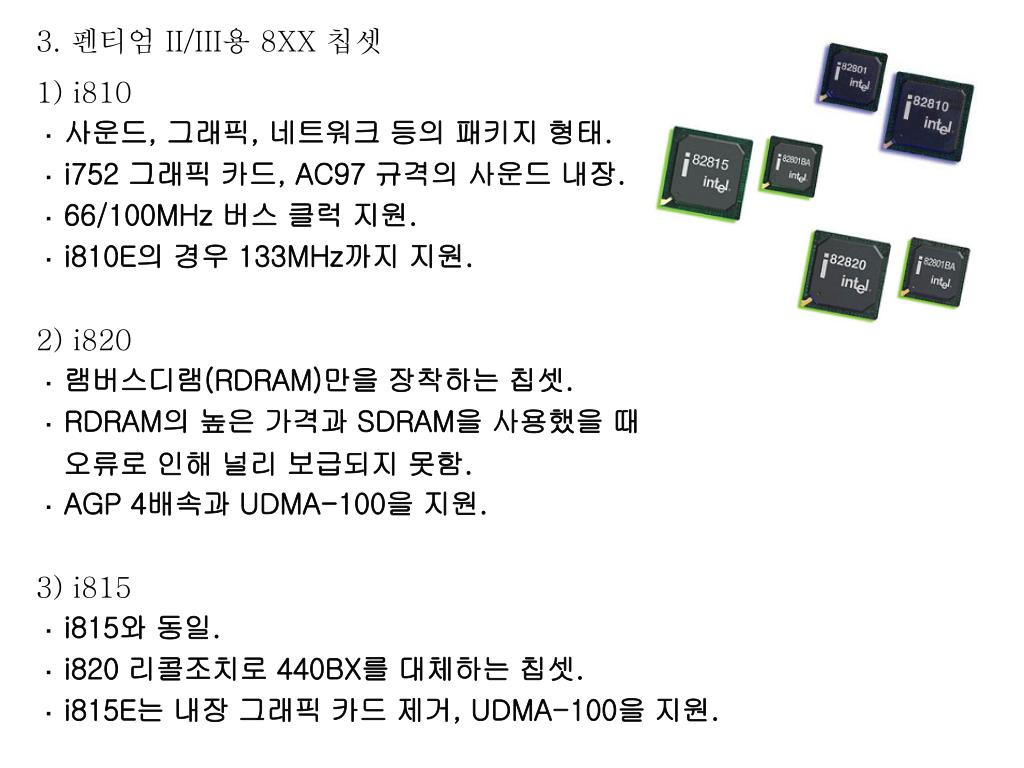

  7. 3. 펜티엄 II/III용 8XX 칩셋 1) i810 ·사운드, 그래픽, 네트워크 등의 패키지 형태. · i752 그래픽 카드, AC97 규격의 사운드 내장. · 66/100MHz 버스 클럭 지원. · i810E의 경우 133MHz까지 지원. 2) i820 ·램버스디램(RDRAM)만을 장착하는 칩셋. · RDRAM의 높은 가격과 SDRAM을 사용했을 때 오류로 인해 널리 보급되지 못함. · AGP 4배속과 UDMA-100을 지원. 3) i815 · i815와 동일. · i820 리콜조치로 440BX를 대체하는 칩셋. · i815E는 내장 그래픽 카드 제거, UDMA-100을 지원.

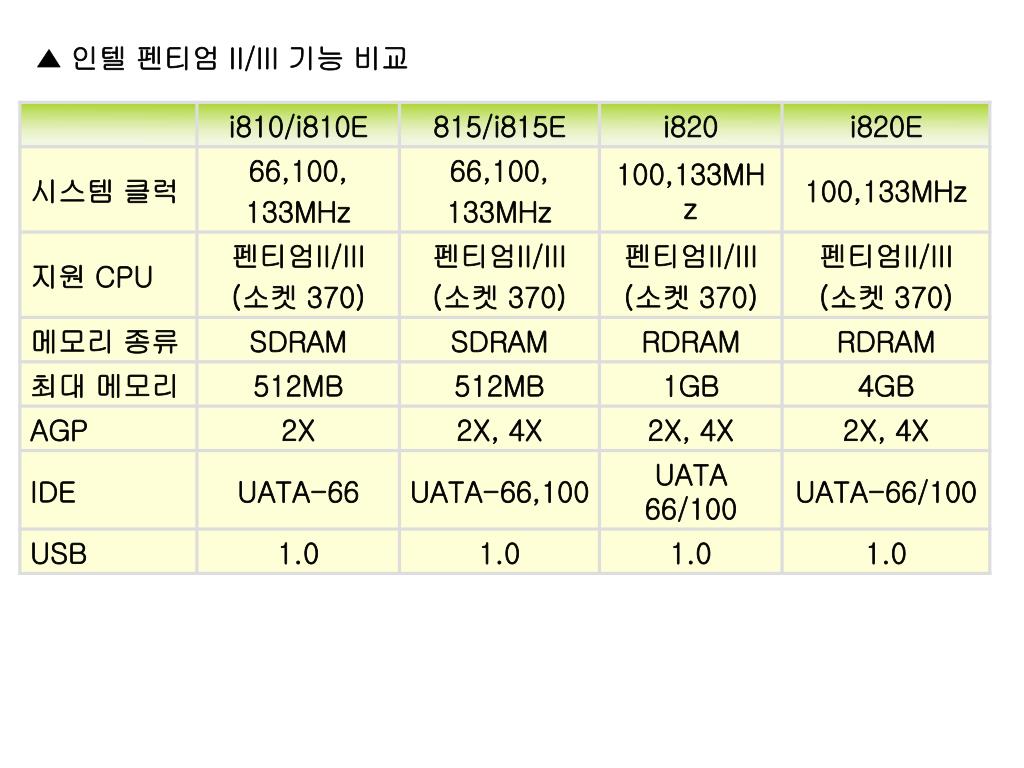

  8. ▲ 인텔 펜티엄 II/III 기능 비교

  9. 4. 인텔 펜티엄 4용 칩셋 1) i850 ·듀얼 채널로 된 RDRAM만 사용. · 4X AGP만 사용가능. · 400MHz의 버스 클럭 · 423핀과, 478핀 두가지가 출시 되었으나 이후 478핀만 출시. 2) i845 · i850 칩셋과 기본적으로 동일. · SDRAM을 사용. · i845B, i845D, i845E, i845G, 845GL 등이 있다.

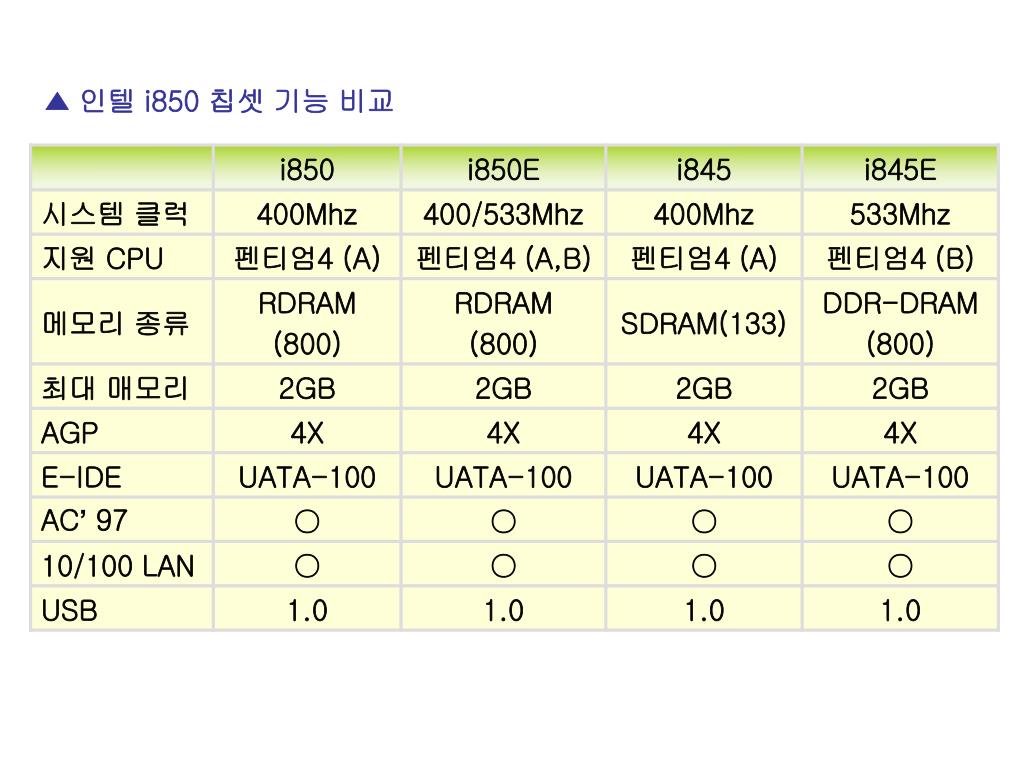

  10. ▲ 인텔 i850 칩셋 기능 비교

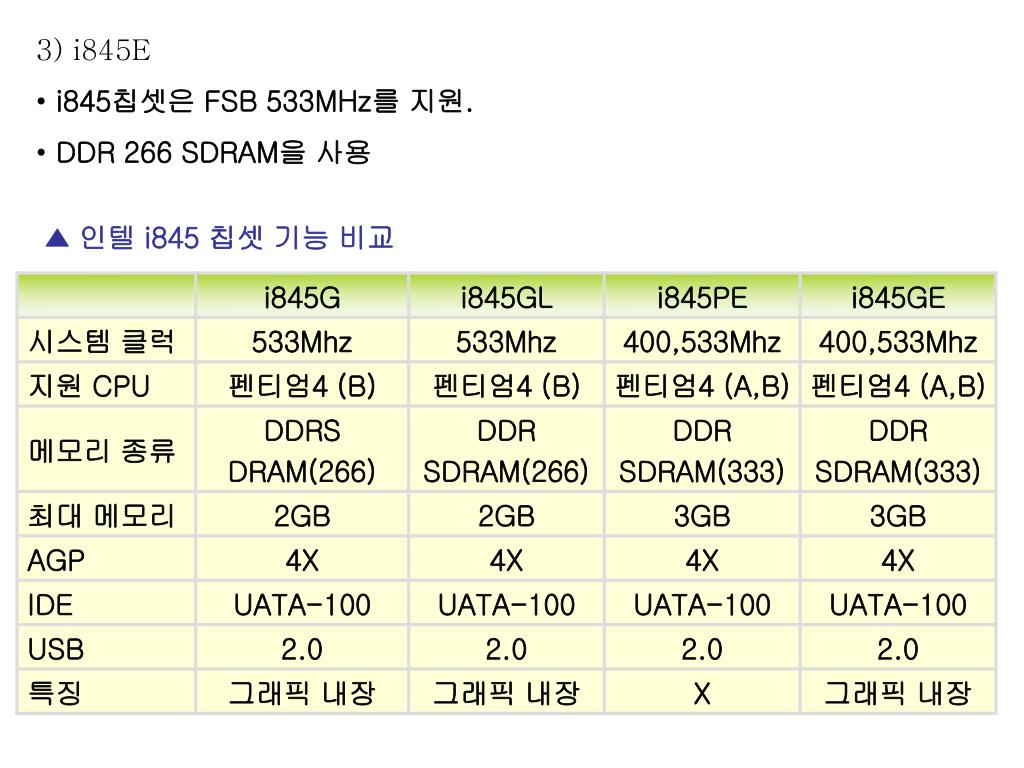

  11. 3) i845E • i845칩셋은 FSB 533MHz를 지원. • DDR 266 SDRAM을 사용 ▲ 인텔 i845 칩셋 기능 비교

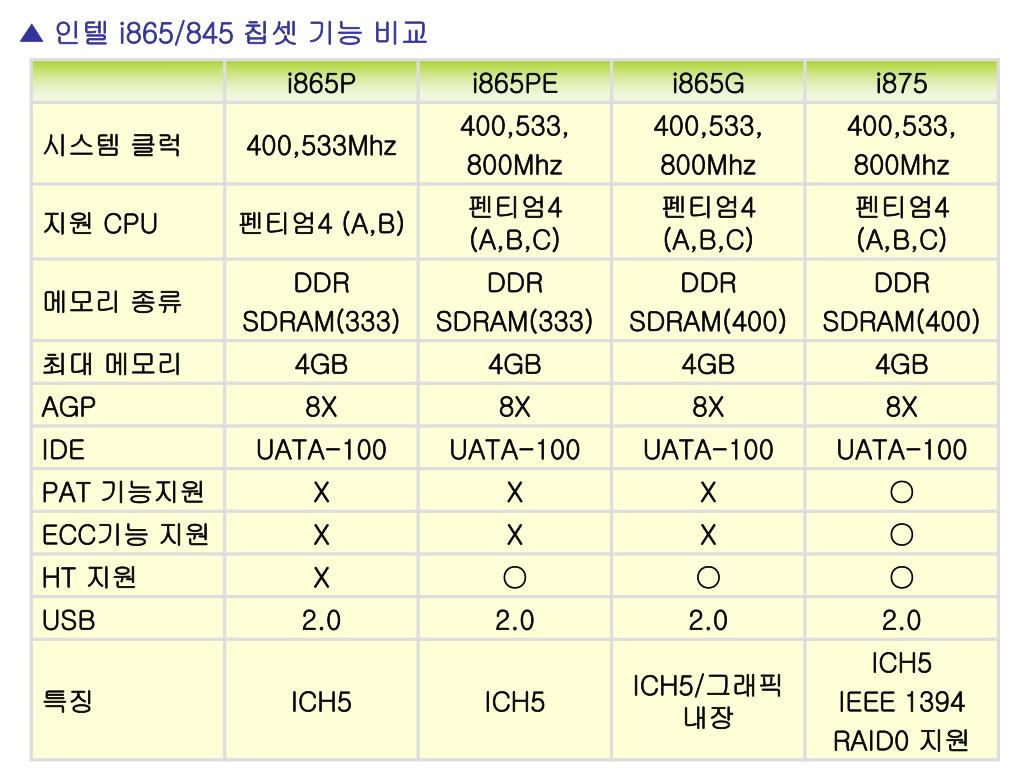

  12. ▲ 인텔 i865/845 칩셋 기능 비교

  13. ▲ 인텔 i915,925/945,955 칩셋 기능 비교

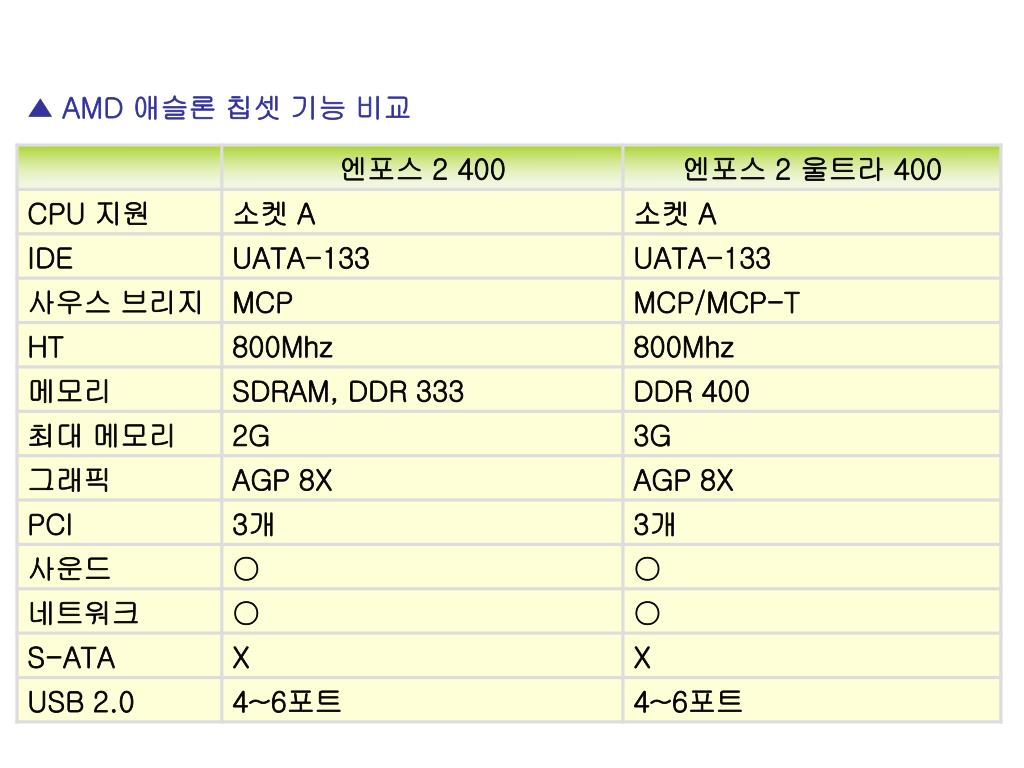

  14. ▲ AMD 애슬론 칩셋 기능 비교

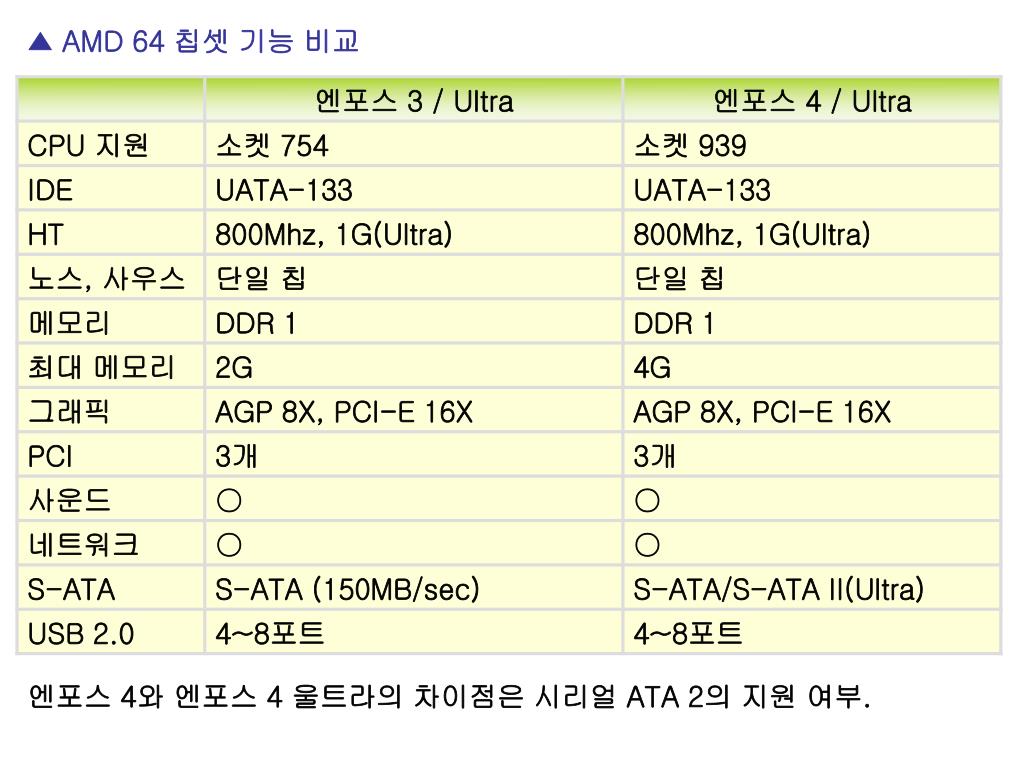

  15. ▲ AMD 64 칩셋 기능 비교 엔포스 4와 엔포스 4 울트라의 차이점은 시리얼 ATA 2의 지원 여부.

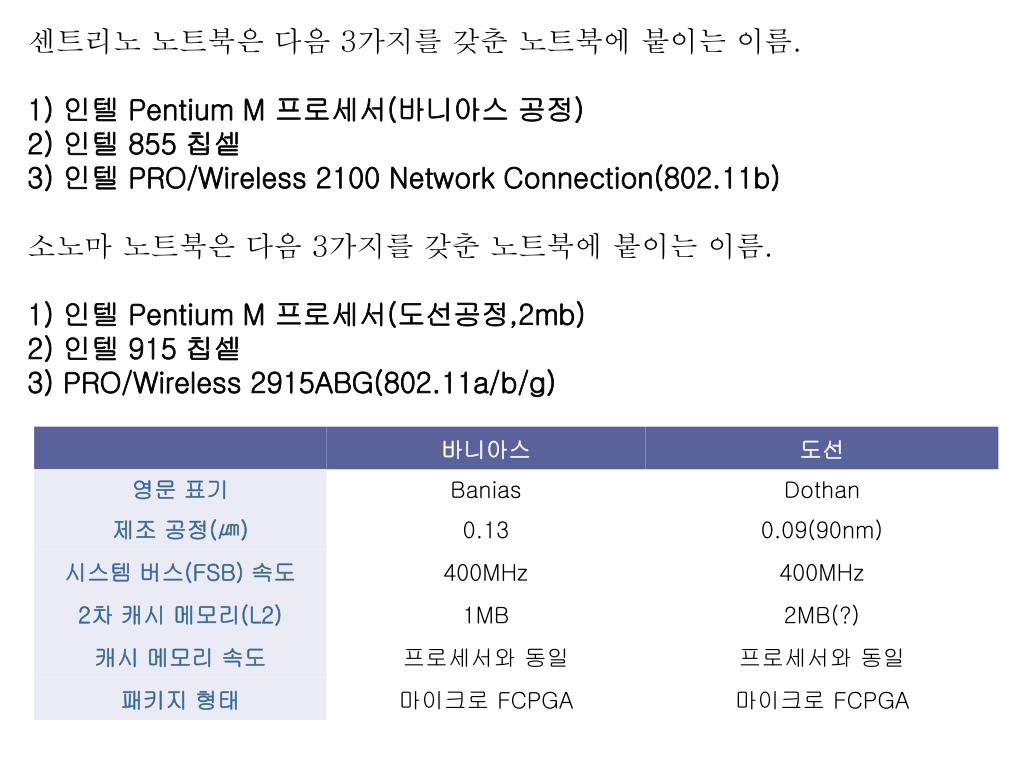

  16. 센트리노 노트북은 다음 3가지를 갖춘 노트북에 붙이는 이름. 1) 인텔 Pentium M 프로세서(바니아스 공정) 2) 인텔 855 칩셑 3) 인텔 PRO/Wireless 2100 Network Connection(802.11b) 소노마 노트북은 다음 3가지를 갖춘 노트북에 붙이는 이름. 1) 인텔 Pentium M 프로세서(도선공정,2mb) 2) 인텔 915 칩셑 3) PRO/Wireless 2915ABG(802.11a/b/g)
