乌鲁木齐电视台数字化设备技术改造的 实践与体会乌鲁木齐电视台李锋

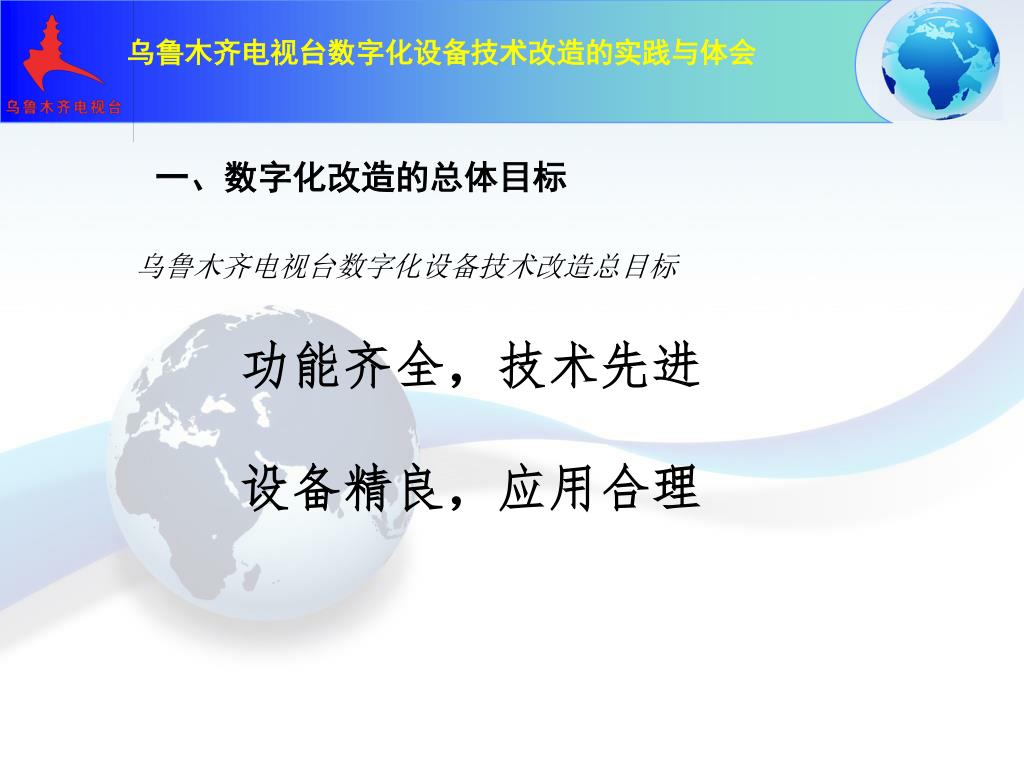

一、数字化改造的总体目标 乌鲁木齐电视台数字化设备技术改造总目标功能齐全，技术先进设备精良，应用合理

二、数字化改造项目 • 电视台智能化弱电系统工程 • 更新数字摄像机和数字录像机设备 • 新闻直播演播室等四个演播室系统 • 制作网络系统 • 8+2高清电视转播车系统 • 1000平米大型演播室系统 • 6+2高标清数字硬盘播出系统 • 无线电视发射机和监控系统

二、数字化改造项目的具体内容 电视台技术中心大楼其目标是形成以高性能布线网络为依托的综合性、可扩展性的业务平台，从整个建筑的结构、系统、服务和管理等智能建筑本质的四个方向综合进行设计。

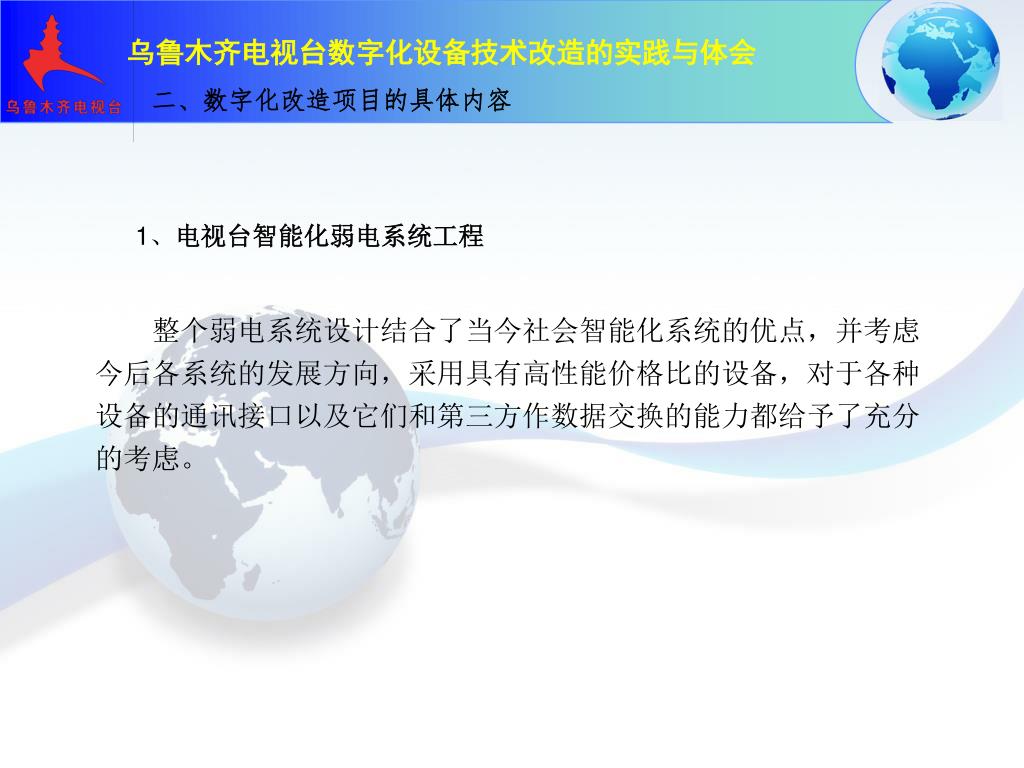

二、数字化改造项目的具体内容 1、电视台智能化弱电系统工程整个弱电系统设计结合了当今社会智能化系统的优点，并考虑今后各系统的发展方向，采用具有高性能价格比的设备，对于各种设备的通讯接口以及它们和第三方作数据交换的能力都给予了充分的考虑。

二、数字化改造项目的具体内容-电视台智能化弱电系统工程二、数字化改造项目的具体内容-电视台智能化弱电系统工程 • 弱电系统工程包括的内容： 1、计算机网络子系统 2、综合布线子系统 3、视频监控子系统 4、门禁控制和设备管理“一卡通”子系统 5、有线电视子系统 6、视音频传输子系统 7、机房建设子系统

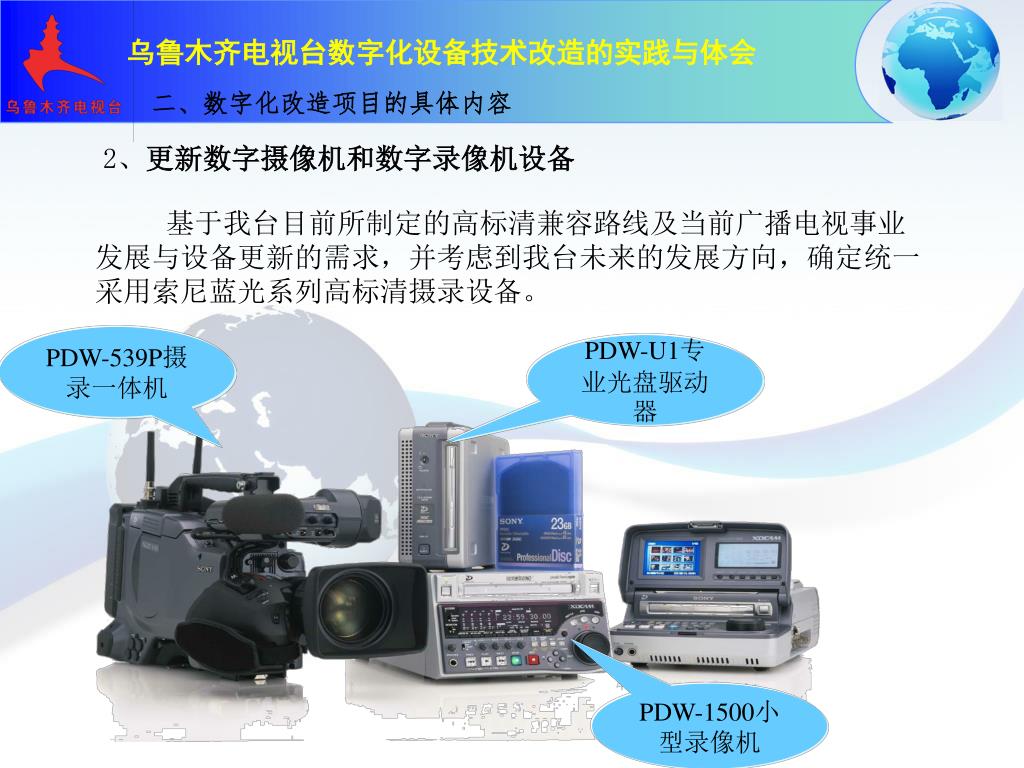

二、数字化改造项目的具体内容 2、更新数字摄像机和数字录像机设备基于我台目前所制定的高标清兼容路线及当前广播电视事业发展与设备更新的需求，并考虑到我台未来的发展方向，确定统一采用索尼蓝光系列高标清摄录设备。 PDW-539P摄录一体机 PDW-U1专业光盘驱动器 PDW-1500小型录像机

PDW-700 二、数字化改造项目的具体内容-更新数字摄像机和数字录像机设备 • 时政新闻类采访摄像机选型为 • SONY PDW-539P标清摄录一体机 • 民生新闻类采访摄像机选型为SONY PMW-EX1R手持式高标清兼容摄录一体机 • 高清节目的前期采访用用摄像机选型为SONY PDW-700高清摄录一体机 • 标清节目录制采用SONYPDW-1500标清光盘录像机 • 高清节目录制采用SONYPDW-HD1500高清光盘录像机 • 配备SONY PDW-U1驱动器完成蓝光盘的素材的上载工作 PDW-HD1500 录像机

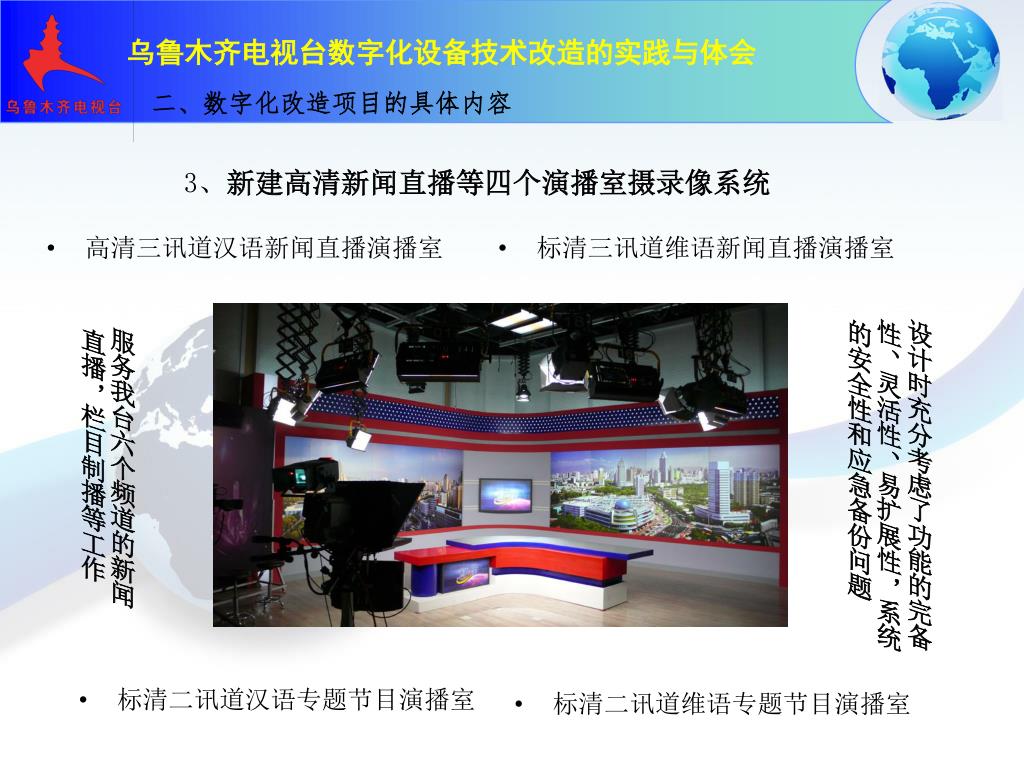

二、数字化改造项目的具体内容 3、新建高清新闻直播等四个演播室摄录像系统 • 高清三讯道汉语新闻直播演播室 • 标清三讯道维语新闻直播演播室设计时充分考虑了功能的完备性、灵活性、易扩展性，系统的安全性和应急备份问题服务我台六个频道的新闻直播，栏目制播等工作 • 标清二讯道汉语专题节目演播室 • 标清二讯道维语专题节目演播室

二、数字化改造项目的具体内容-四个演播室摄录像系统二、数字化改造项目的具体内容-四个演播室摄录像系统 • 在主要设备选型上，主要考虑： • 国内外成熟 • 质量可靠 • 广泛使用的产品高清演播室摄像机选用池上HDK-79EX III 型，标清演播室摄像机选用池上HK-399PAW 型，高标清数字视频切换台系统选用松下AV-HS52K1 型和AV-HS450型两种，周边系统选用Miranda的系列产品。各个演播室之间的产品可以互为备份使用。

二、数字化改造项目的具体内容-四个演播室摄录像系统二、数字化改造项目的具体内容-四个演播室摄录像系统 • 演播室的灯光设计 • 选用国内最先进的专业LED灯具设备，达到了高标清兼容电视录制要求，灯具色温可以线性调节，达到了经济、高效、低碳、环保的目的。达到国内同类高标清演播室灯光系统的同等要求、同一水平。采用2X3架构共6个60英寸DLP显示单元，照明方式采用LED光源，色温可在3200K到10000K之间可调，配备一台Mariana 5D 6000型演播室在线图文包装系统。新闻直播演播室采用开放式设计，设置为三个开放的景区，其中一个景区为 DLP背投大屏

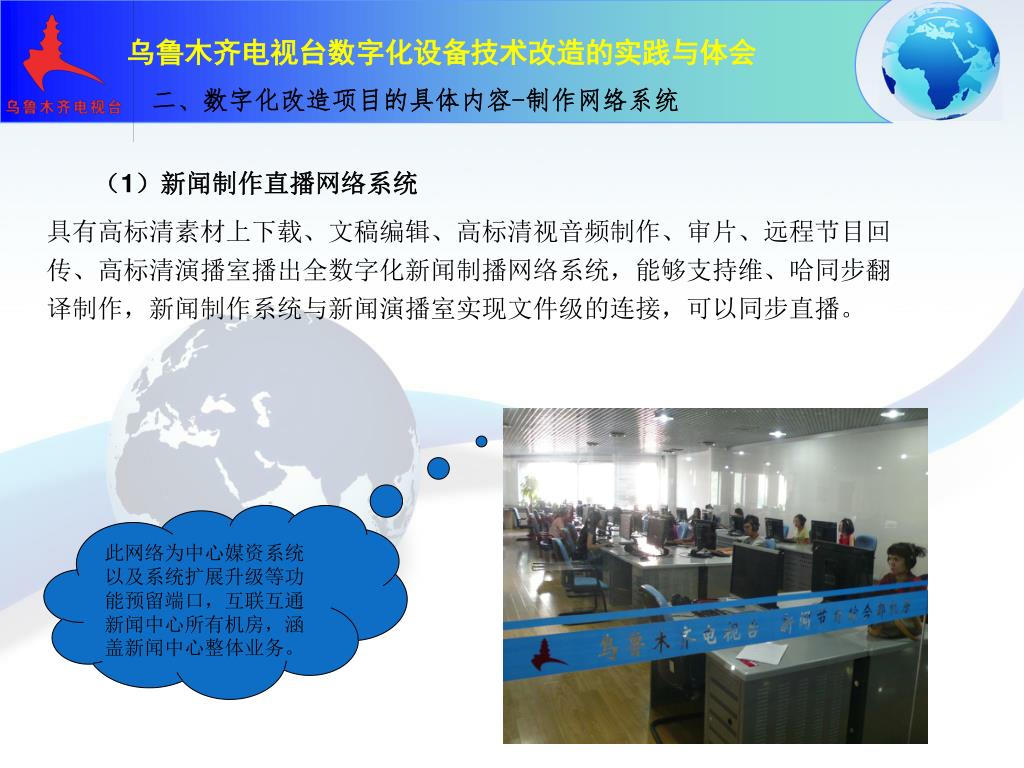

二、数字化改造项目的具体内容-制作网络系统二、数字化改造项目的具体内容-制作网络系统（1）新闻制作直播网络系统具有高标清素材上下载、文稿编辑、高标清视音频制作、审片、远程节目回传、高标清演播室播出全数字化新闻制播网络系统，能够支持维、哈同步翻译制作，新闻制作系统与新闻演播室实现文件级的连接，可以同步直播。此网络为中心媒资系统以及系统扩展升级等功能预留端口，互联互通新闻中心所有机房，涵盖新闻中心整体业务。

二、数字化改造项目的具体内容-制作网络系统二、数字化改造项目的具体内容-制作网络系统 • 新闻制作直播网络系统主要设备双网架构：FC光纤网和以太网核心存储：HP EVA 8400磁盘存储阵列网络规模：高清包装工作站6台、有卡工作站12台、无卡工作站30台、文稿工作站20台、配音工作站3台、移动非编2台、演播室直播系统和卫星收录系统等

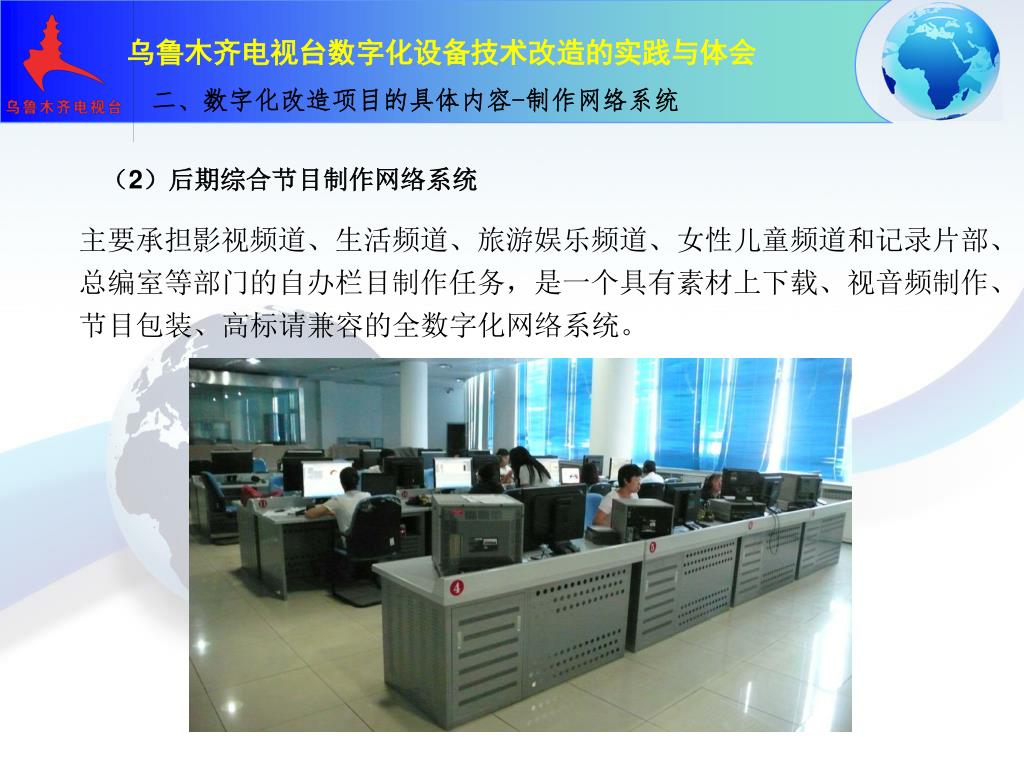

二、数字化改造项目的具体内容-制作网络系统二、数字化改造项目的具体内容-制作网络系统（2）后期综合节目制作网络系统主要承担影视频道、生活频道、旅游娱乐频道、女性儿童频道和记录片部、总编室等部门的自办栏目制作任务，是一个具有素材上下载、视音频制作、节目包装、高标请兼容的全数字化网络系统。

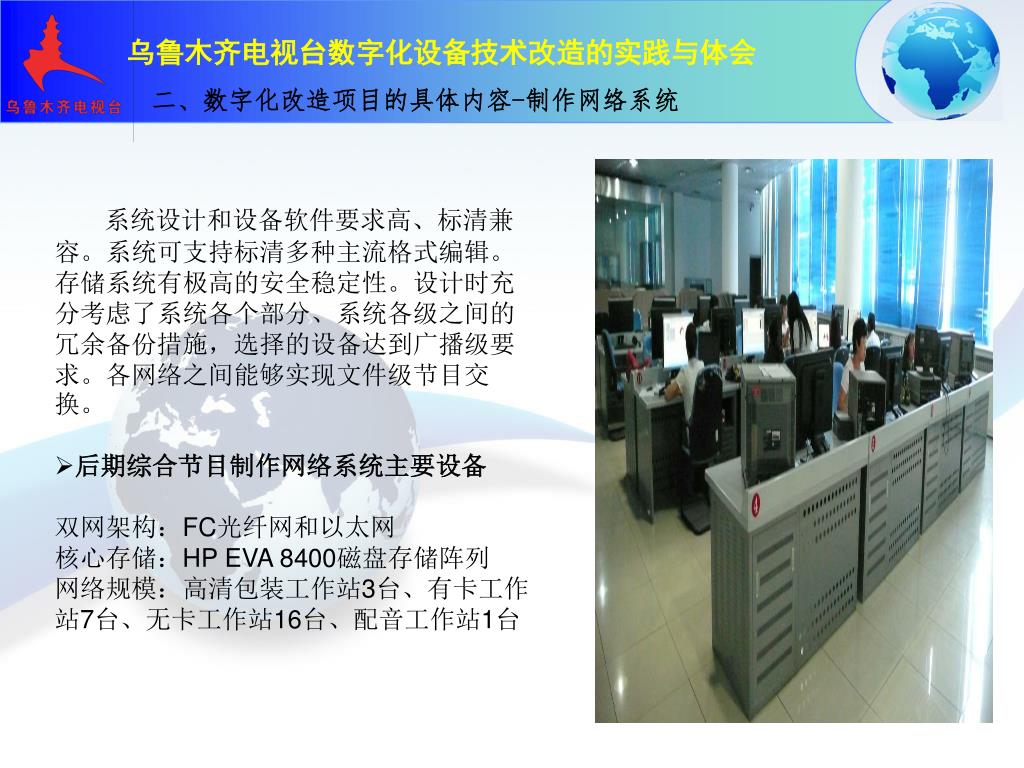

二、数字化改造项目的具体内容-制作网络系统二、数字化改造项目的具体内容-制作网络系统 • 系统设计和设备软件要求高、标清兼容。系统可支持标清多种主流格式编辑。存储系统有极高的安全稳定性。设计时充分考虑了系统各个部分、系统各级之间的冗余备份措施，选择的设备达到广播级要求。各网络之间能够实现文件级节目交换。 • 后期综合节目制作网络系统主要设备 • 双网架构：FC光纤网和以太网 • 核心存储：HP EVA 8400磁盘存储阵列 • 网络规模：高清包装工作站3台、有卡工作站7台、无卡工作站16台、配音工作站1台

二、数字化改造项目的具体内容-制作网络系统二、数字化改造项目的具体内容-制作网络系统（3）维语影视剧译制网络系统是以在线存储系统为核心（SAN）的大型数字化网络系统，本网络采用基于SAN的Fibre Channel网络技术和广播级质量的数字压缩技术，实现网络化资源共享和数字化、多媒体化制作。这其中也包括了维文节目译制过程中所必备的管理、统计、监控等功能性结构。

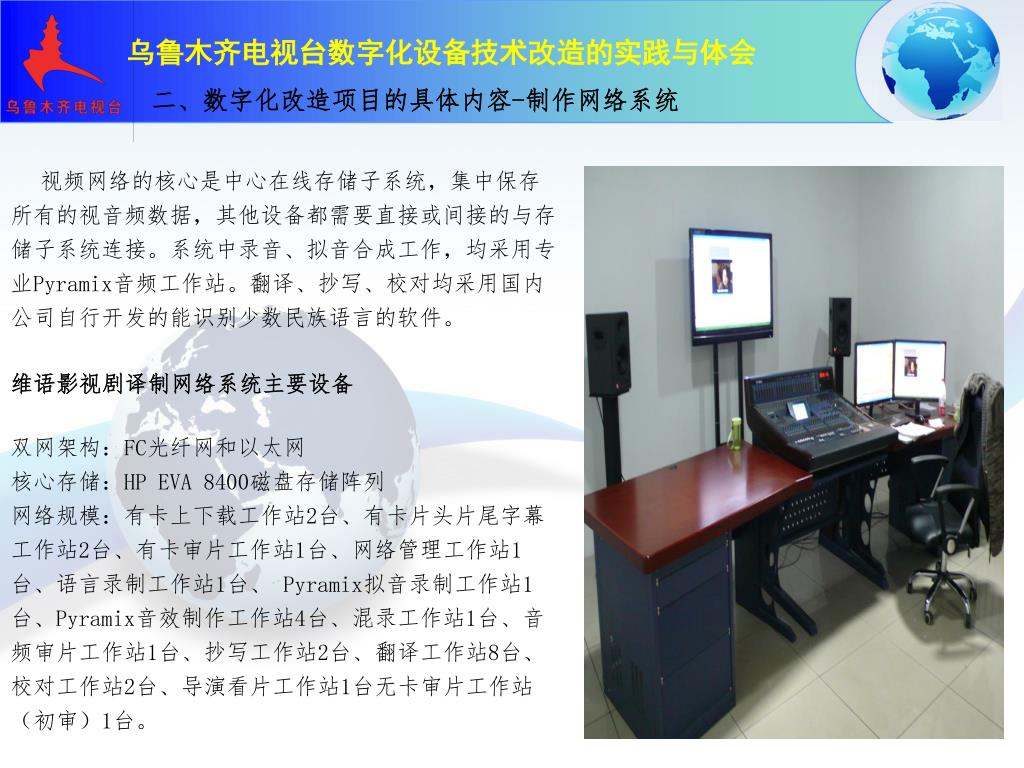

二、数字化改造项目的具体内容-制作网络系统二、数字化改造项目的具体内容-制作网络系统视频网络的核心是中心在线存储子系统，集中保存所有的视音频数据，其他设备都需要直接或间接的与存储子系统连接。系统中录音、拟音合成工作，均采用专业Pyramix音频工作站。翻译、抄写、校对均采用国内公司自行开发的能识别少数民族语言的软件。维语影视剧译制网络系统主要设备双网架构：FC光纤网和以太网核心存储：HP EVA 8400磁盘存储阵列网络规模：有卡上下载工作站2台、有卡片头片尾字幕工作站2台、有卡审片工作站1台、网络管理工作站1台、语言录制工作站1台、 Pyramix拟音录制工作站1台、Pyramix音效制作工作站4台、混录工作站1台、音频审片工作站1台、抄写工作站2台、翻译工作站8台、校对工作站2台、导演看片工作站1台无卡审片工作站（初审）1台。

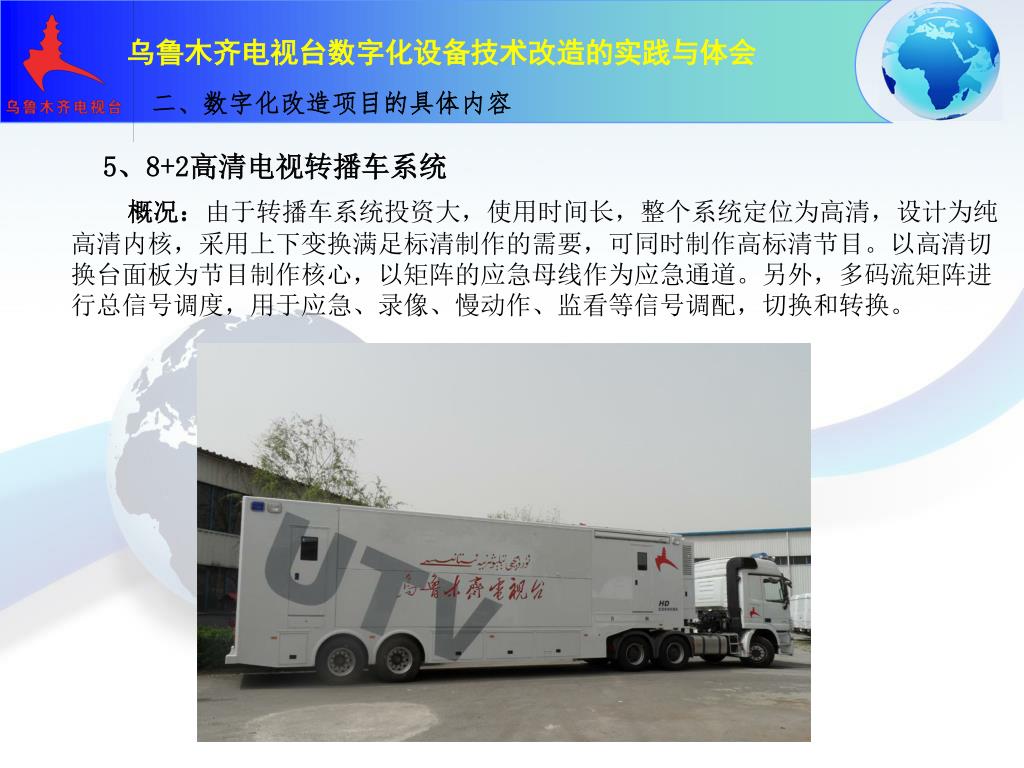

二、数字化改造项目的具体内容 5、8+2高清电视转播车系统概况：由于转播车系统投资大，使用时间长，整个系统定位为高清，设计为纯高清内核，采用上下变换满足标清制作的需要，可同时制作高标清节目。以高清切换台面板为节目制作核心，以矩阵的应急母线作为应急通道。另外，多码流矩阵进行总信号调度，用于应急、录像、慢动作、监看等信号调配，切换和转换。

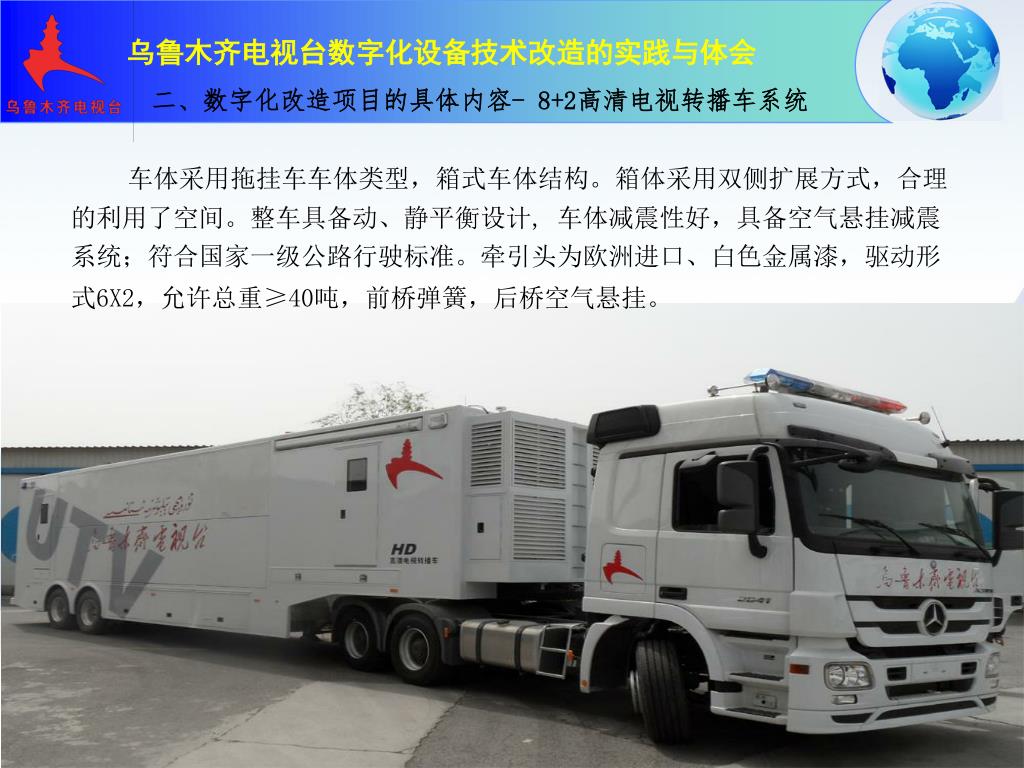

二、数字化改造项目的具体内容- 8+2高清电视转播车系统车体采用拖挂车车体类型，箱式车体结构。箱体采用双侧扩展方式，合理的利用了空间。整车具备动、静平衡设计, 车体减震性好，具备空气悬挂减震系统；符合国家一级公路行驶标准。牵引头为欧洲进口、白色金属漆，驱动形式6X2，允许总重≥40吨，前桥弹簧，后桥空气悬挂。

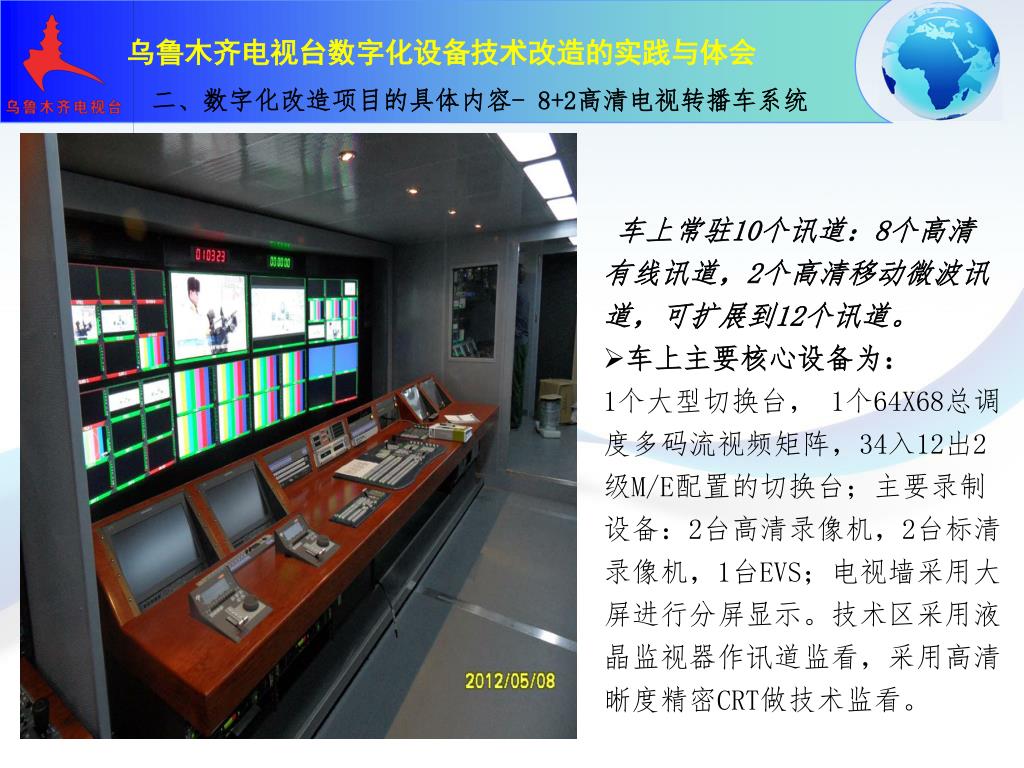

二、数字化改造项目的具体内容- 8+2高清电视转播车系统 • 车上常驻10个讯道：8个高清 • 有线讯道，2个高清移动微波讯道，可扩展到12个讯道。 • 车上主要核心设备为： • 1个大型切换台， 1个64X68总调度多码流视频矩阵，34入12出2级M/E配置的切换台；主要录制设备：2台高清录像机，2台标清录像机，1台EVS；电视墙采用大屏进行分屏显示。技术区采用液晶监视器作讯道监看，采用高清晰度精密CRT做技术监看。

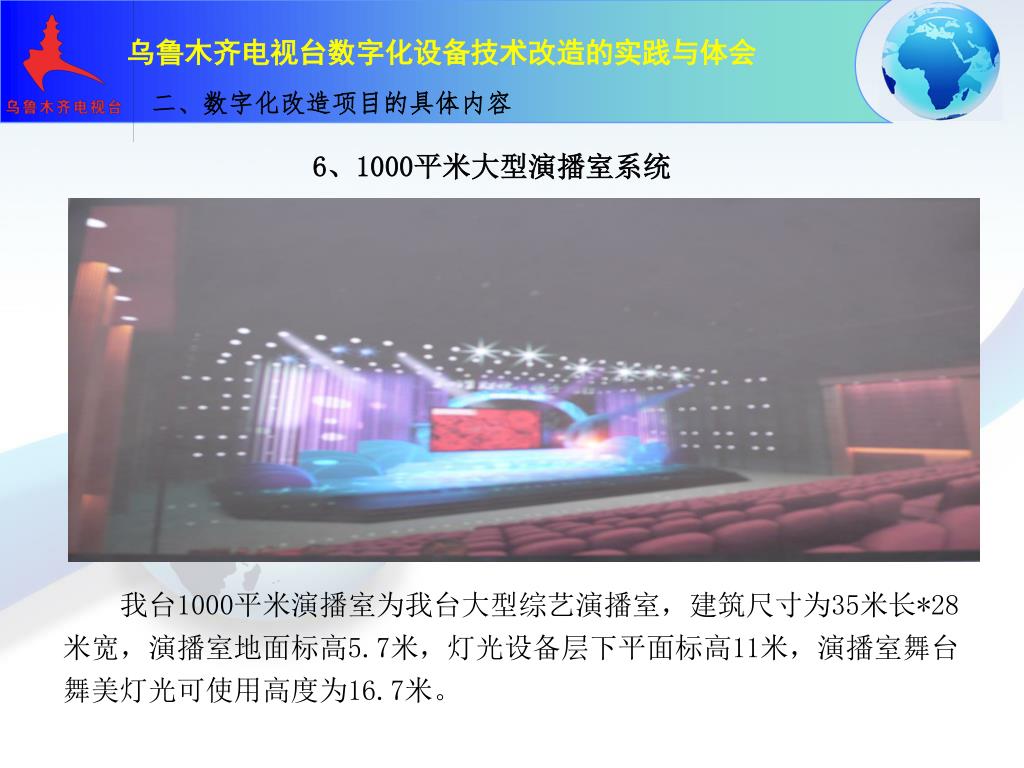

二、数字化改造项目的具体内容 6、1000平米大型演播室系统我台1000平米演播室为我台大型综艺演播室，建筑尺寸为35米长*28 米宽，演播室地面标高5.7米，灯光设备层下平面标高11米，演播室舞台舞美灯光可使用高度为16.7米。

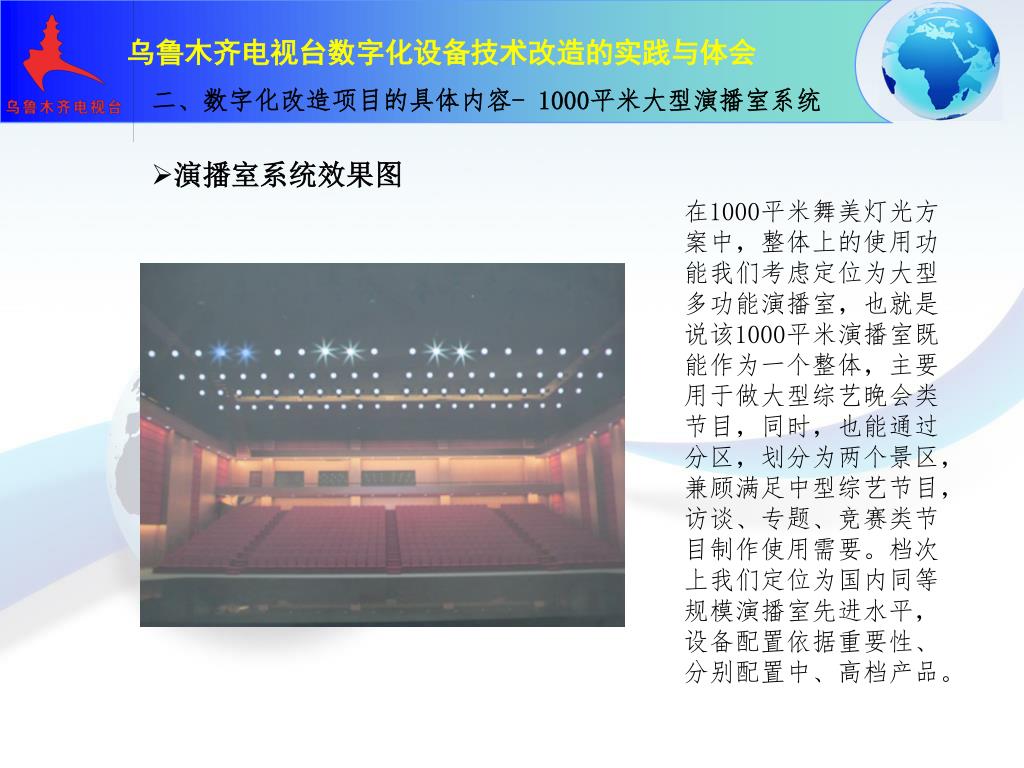

二、数字化改造项目的具体内容- 1000平米大型演播室系统 • 演播室系统效果图在1000平米舞美灯光方案中，整体上的使用功能我们考虑定位为大型多功能演播室，也就是说该1000平米演播室既能作为一个整体，主要用于做大型综艺晚会类节目，同时，也能通过分区，划分为两个景区，兼顾满足中型综艺节目，访谈、专题、竞赛类节目制作使用需要。档次上我们定位为国内同等规模演播室先进水平，设备配置依据重要性、分别配置中、高档产品。

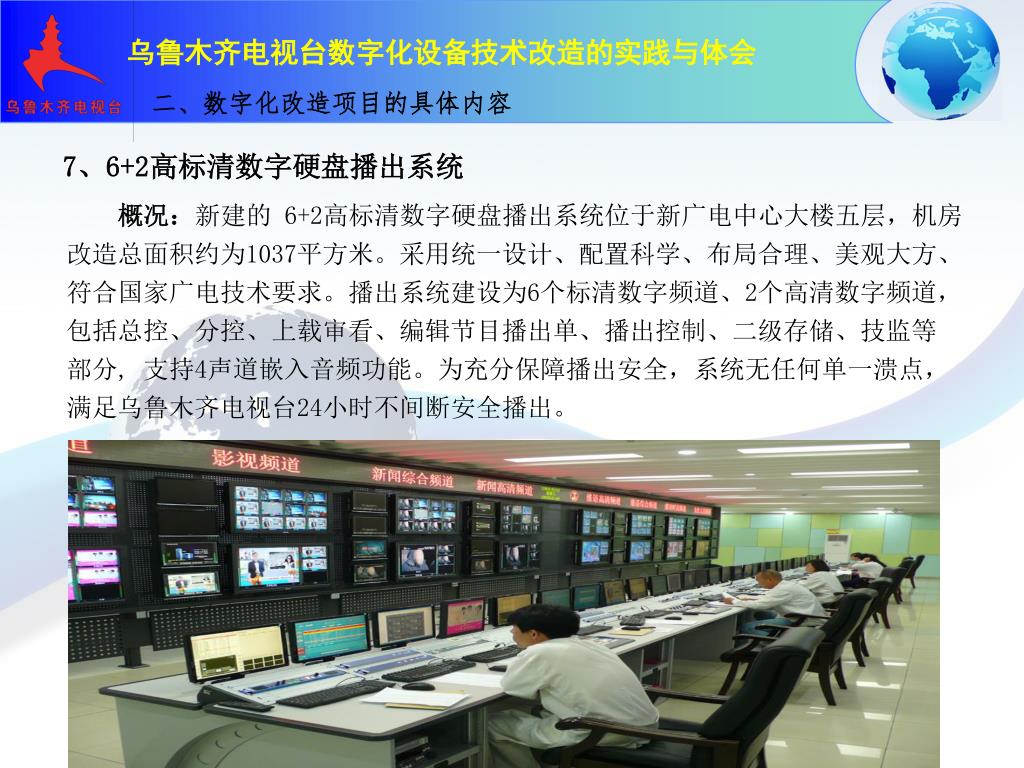

二、数字化改造项目的具体内容 7、6+2高标清数字硬盘播出系统概况：新建的 6+2高标清数字硬盘播出系统位于新广电中心大楼五层，机房改造总面积约为1037平方米。采用统一设计、配置科学、布局合理、美观大方、符合国家广电技术要求。播出系统建设为6个标清数字频道、2个高清数字频道，包括总控、分控、上载审看、编辑节目播出单、播出控制、二级存储、技监等部分, 支持4声道嵌入音频功能。为充分保障播出安全，系统无任何单一溃点，满足乌鲁木齐电视台24小时不间断安全播出。

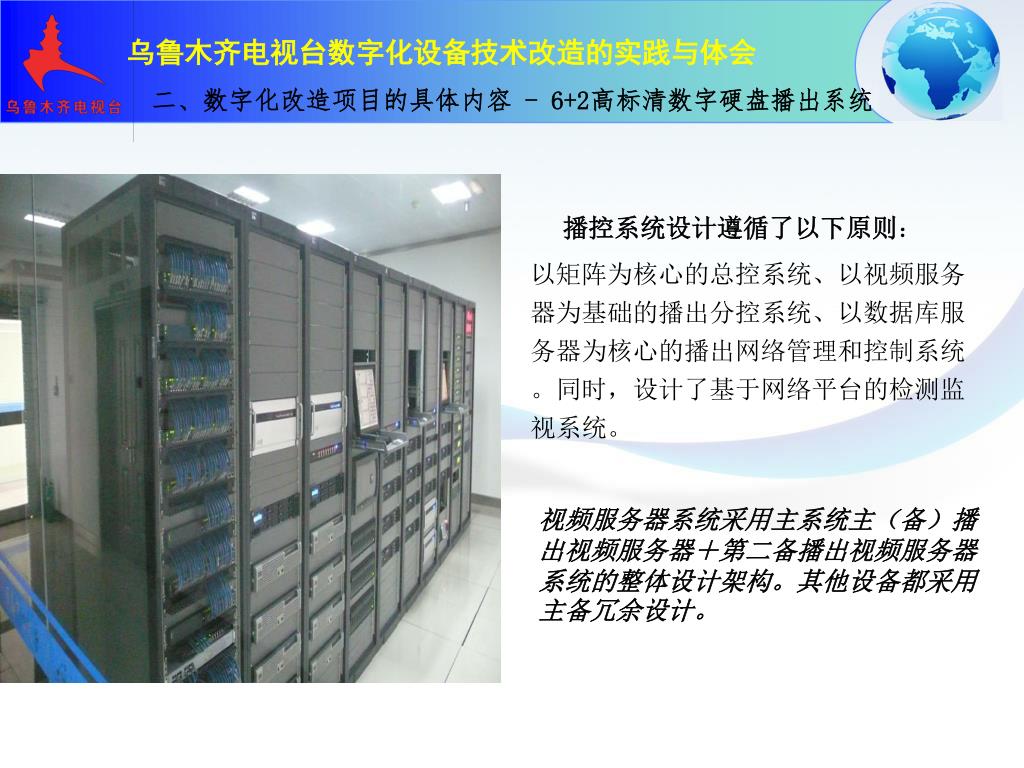

二、数字化改造项目的具体内容 - 6+2高标清数字硬盘播出系统播控系统设计遵循了以下原则：以矩阵为核心的总控系统、以视频服务器为基础的播出分控系统、以数据库服务器为核心的播出网络管理和控制系统。同时，设计了基于网络平台的检测监视系统。视频服务器系统采用主系统主（备）播出视频服务器＋第二备播出视频服务器系统的整体设计架构。其他设备都采用主备冗余设计。

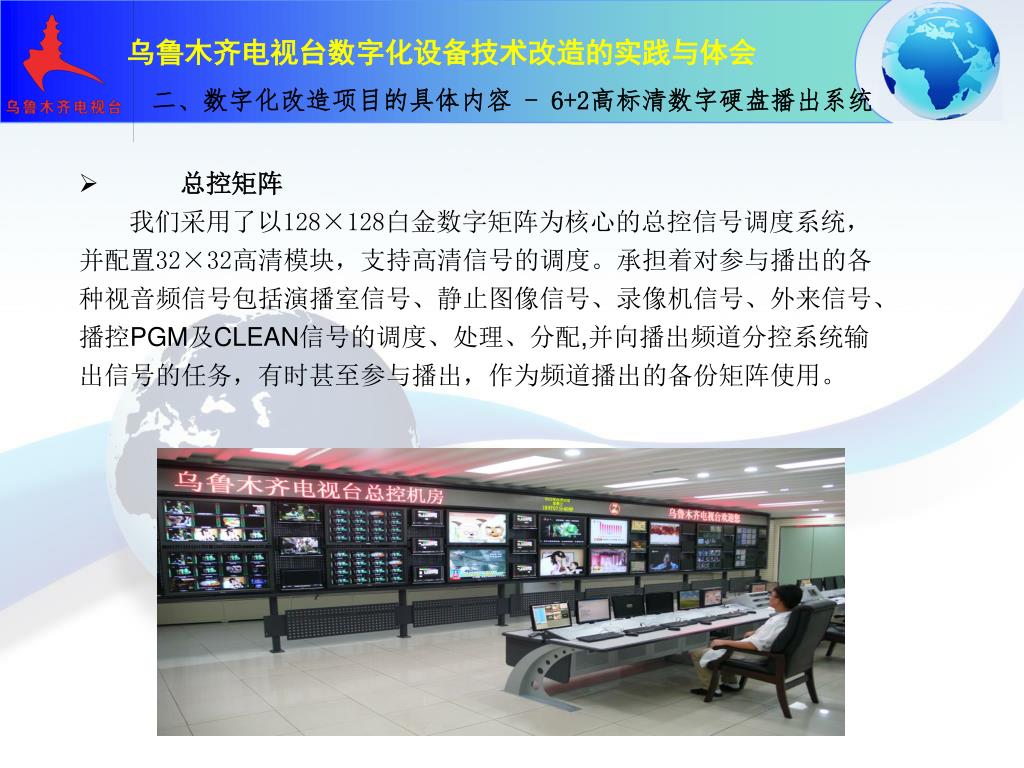

二、数字化改造项目的具体内容 - 6+2高标清数字硬盘播出系统 • 总控矩阵 • 我们采用了以128×128白金数字矩阵为核心的总控信号调度系统，并配置32×32高清模块，支持高清信号的调度。承担着对参与播出的各种视音频信号包括演播室信号、静止图像信号、录像机信号、外来信号、播控PGM及CLEAN信号的调度、处理、分配,并向播出频道分控系统输出信号的任务，有时甚至参与播出，作为频道播出的备份矩阵使用。

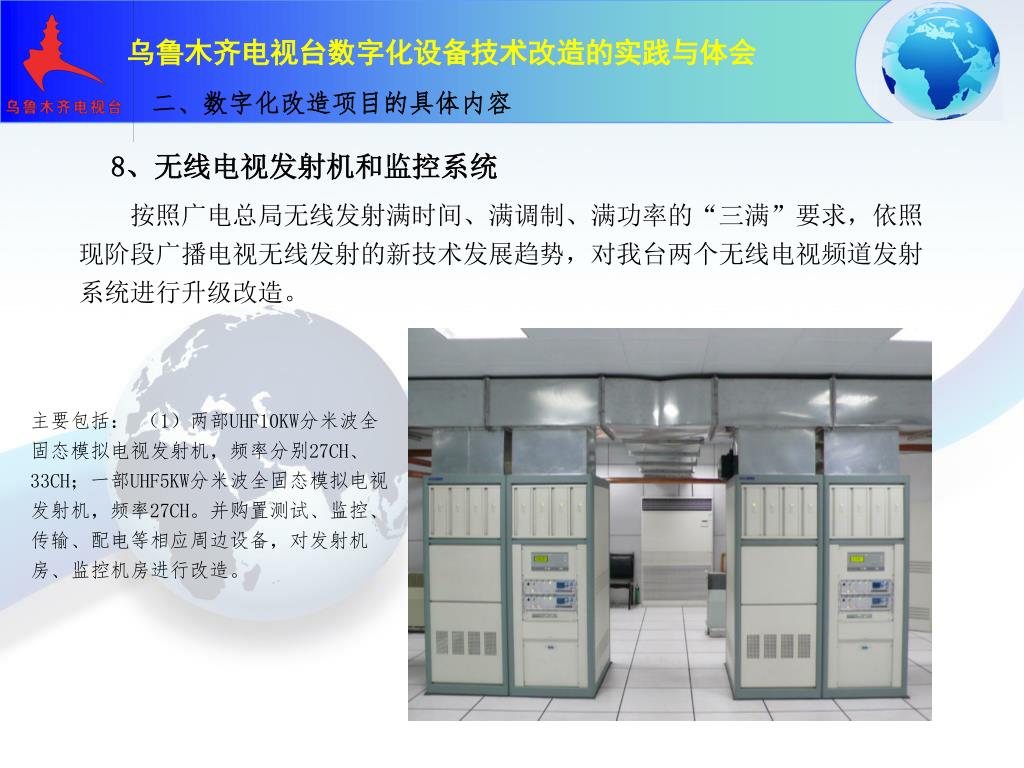

二、数字化改造项目的具体内容 8、无线电视发射机和监控系统按照广电总局无线发射满时间、满调制、满功率的“三满”要求，依照现阶段广播电视无线发射的新技术发展趋势，对我台两个无线电视频道发射系统进行升级改造。主要包括：（1）两部UHF10KW分米波全固态模拟电视发射机，频率分别27CH、33CH；一部UHF5KW分米波全固态模拟电视发射机，频率27CH。并购置测试、监控、传输、配电等相应周边设备，对发射机房、监控机房进行改造。

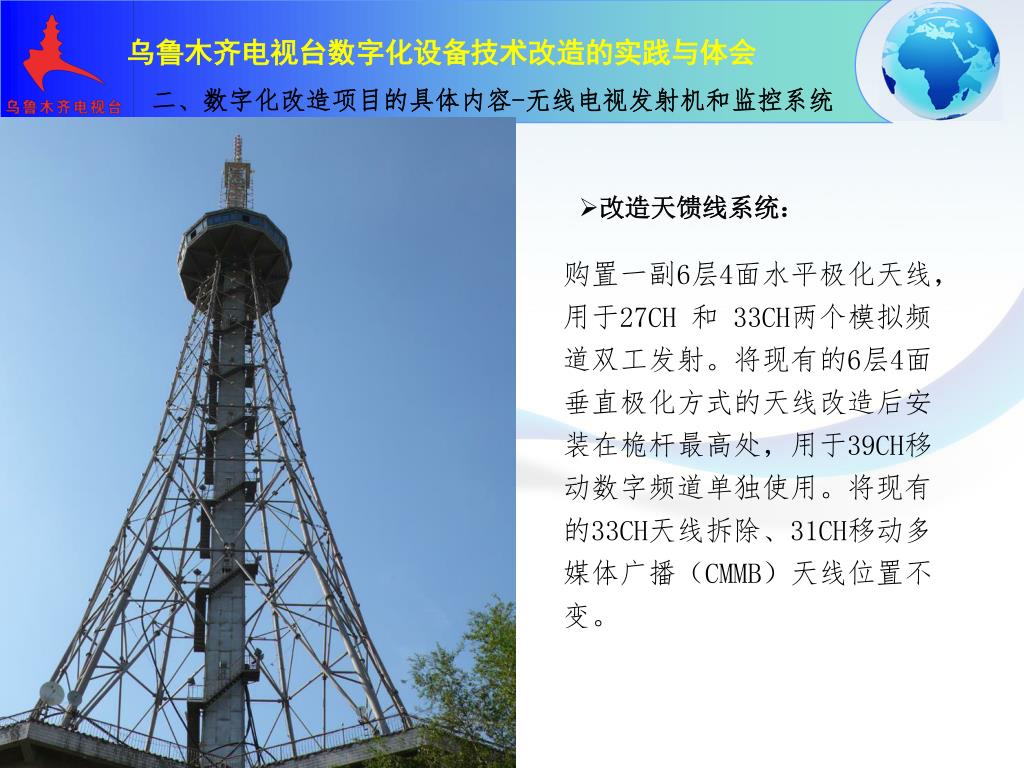

二、数字化改造项目的具体内容-无线电视发射机和监控系统二、数字化改造项目的具体内容-无线电视发射机和监控系统 • 改造天馈线系统：购置一副6层4面水平极化天线，用于27CH 和 33CH两个模拟频道双工发射。将现有的6层4面垂直极化方式的天线改造后安装在桅杆最高处，用于39CH移动数字频道单独使用。将现有的33CH天线拆除、31CH移动多媒体广播（CMMB）天线位置不变。

三、数字化设备改造应遵循的三条原则 • 安全可靠，平稳过渡 • 因地制宜，科学合理组合 • 技术指标达标，系统可升级扩展

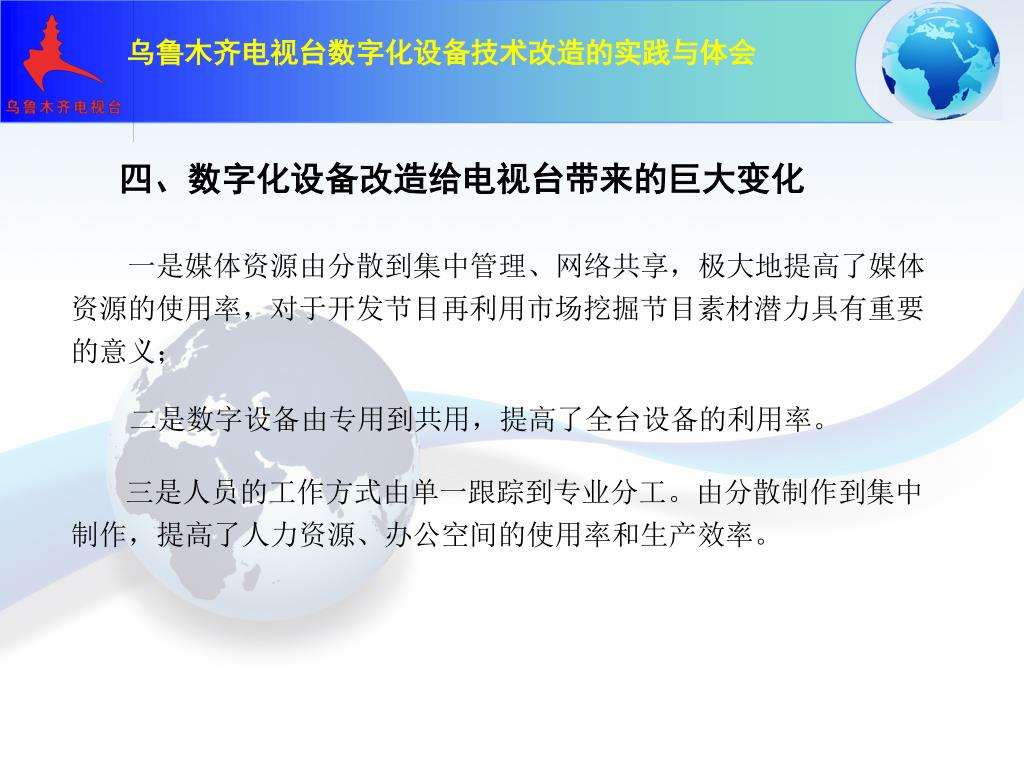

四、数字化设备改造给电视台带来的巨大变化 一是媒体资源由分散到集中管理、网络共享，极大地提高了媒体资源的使用率，对于开发节目再利用市场挖掘节目素材潜力具有重要的意义；二是数字设备由专用到共用，提高了全台设备的利用率。三是人员的工作方式由单一跟踪到专业分工。由分散制作到集中制作，提高了人力资源、办公空间的使用率和生产效率。

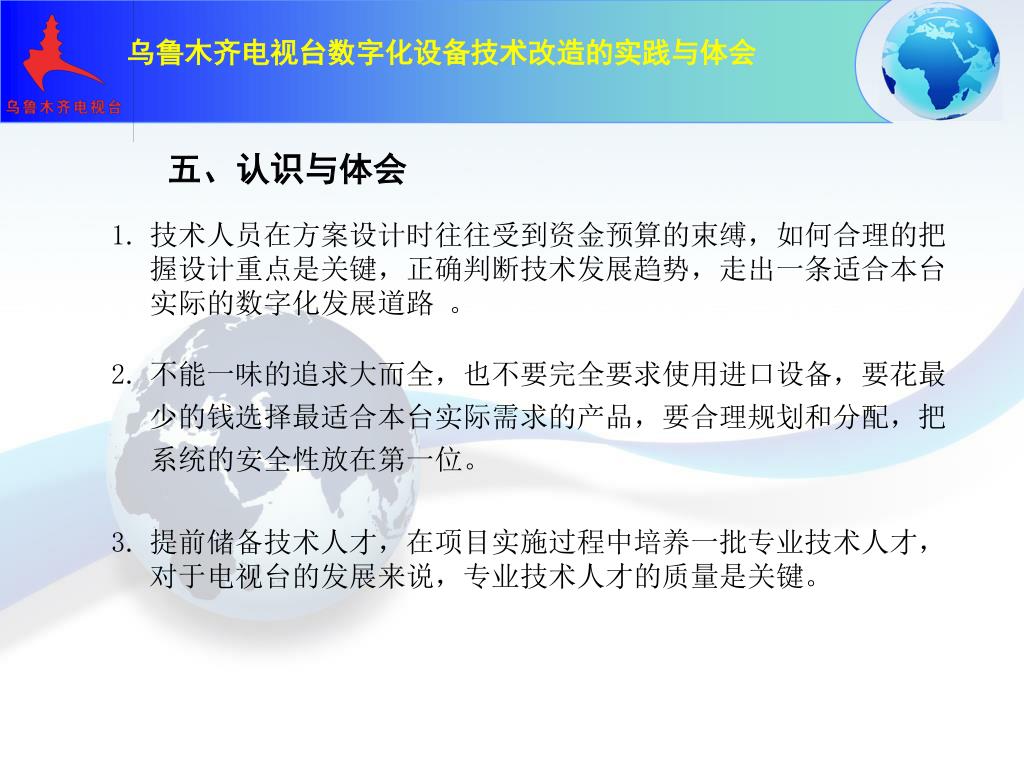

五、认识与体会 • 技术人员在方案设计时往往受到资金预算的束缚，如何合理的把握设计重点是关键，正确判断技术发展趋势，走出一条适合本台实际的数字化发展道路。 • 不能一味的追求大而全，也不要完全要求使用进口设备，要花最少的钱选择最适合本台实际需求的产品，要合理规划和分配，把系统的安全性放在第一位。 • 提前储备技术人才，在项目实施过程中培养一批专业技术人才，对于电视台的发展来说，专业技术人才的质量是关键。

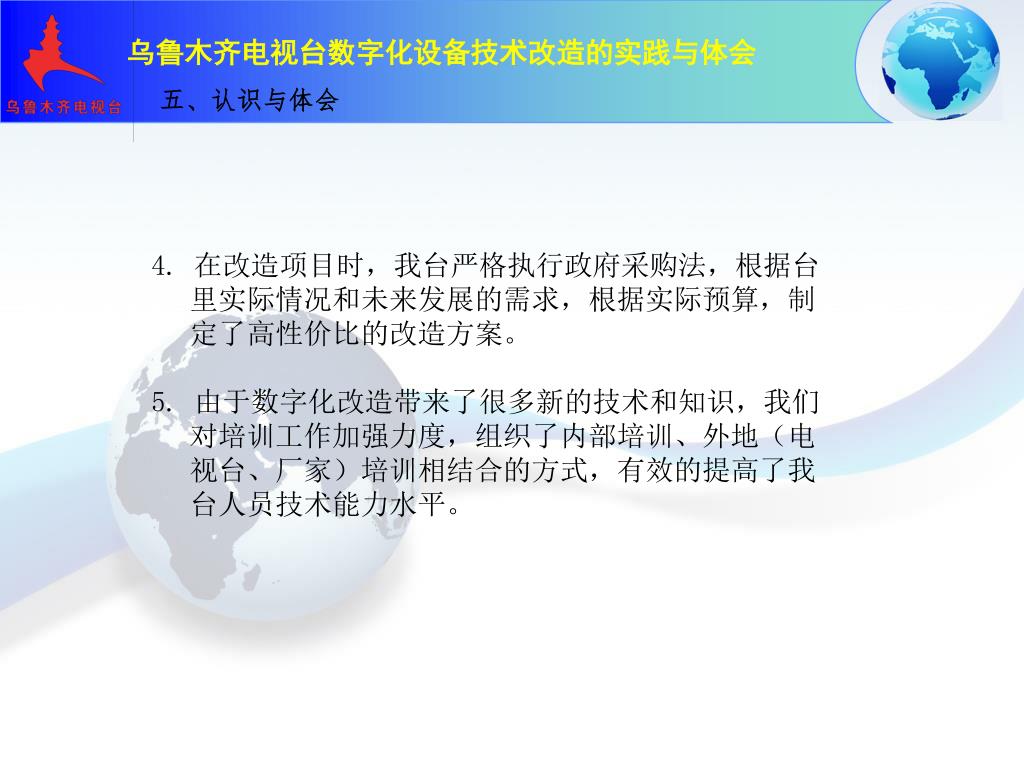

五、认识与体会 • 4. 在改造项目时，我台严格执行政府采购法，根据台里实际情况和未来发展的需求，根据实际预算，制定了高性价比的改造方案。 • 5. 由于数字化改造带来了很多新的技术和知识，我们对培训工作加强力度，组织了内部培训、外地（电视台、厂家）培训相结合的方式，有效的提高了我台人员技术能力水平。

欢迎各位电视台领导莅临乌鲁木齐电视台参观指导欢迎各位电视台领导莅临乌鲁木齐电视台参观指导谢谢!
