  1. 心电图ST段抬高的鉴别诊断 首都医科大学宣武医院急诊科

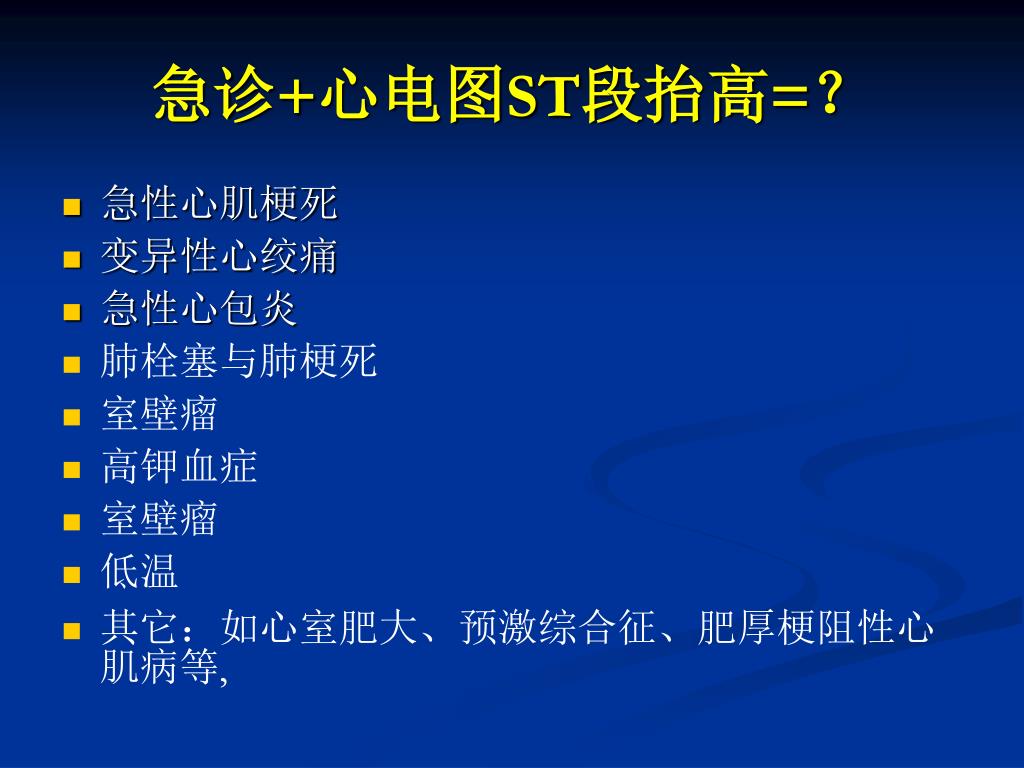

  2. 急诊+心电图ST段抬高=？ 急性心肌梗死 变异性心绞痛 急性心包炎 肺栓塞与肺梗死 室壁瘤 高钾血症 室壁瘤 低温 其它：如心室肥大、预激综合征、肥厚梗阻性心肌病等,

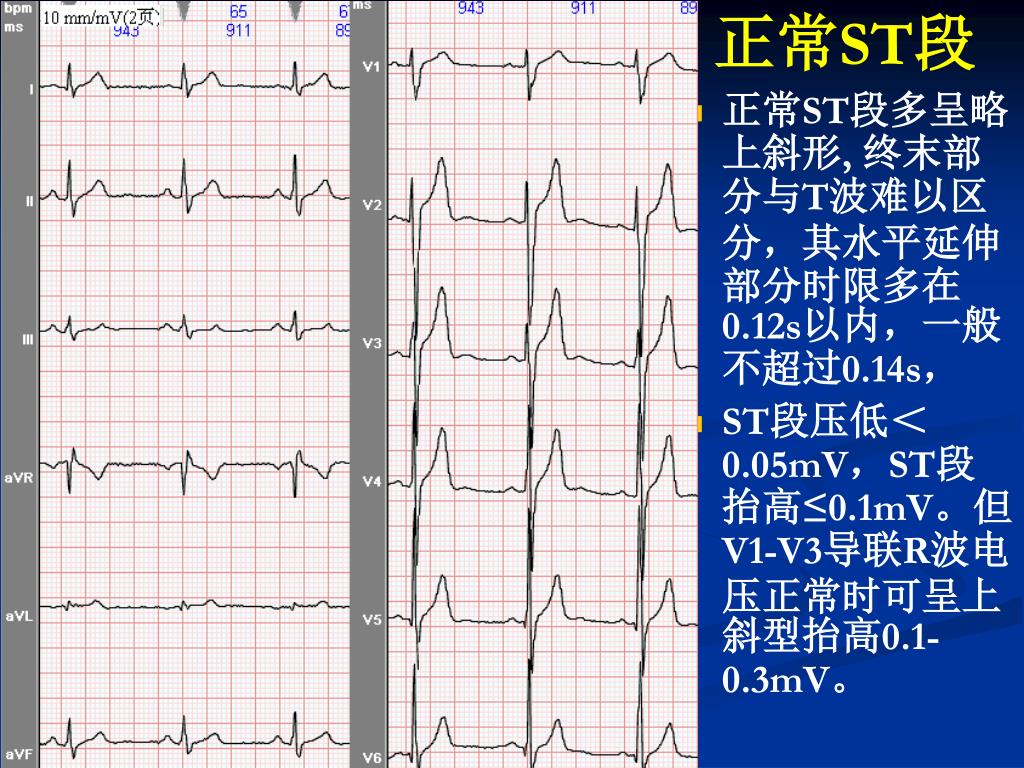

  3. 正常ST段 正常ST段多呈略上斜形, 终末部分与T波难以区分，其水平延伸部分时限多在0.12s以内，一般不超过0.14s， ST段压低＜0.05mV，ST段抬高≤0.1mV。但V1-V3导联R波电压正常时可呈上斜型抬高0.1-0.3mV。

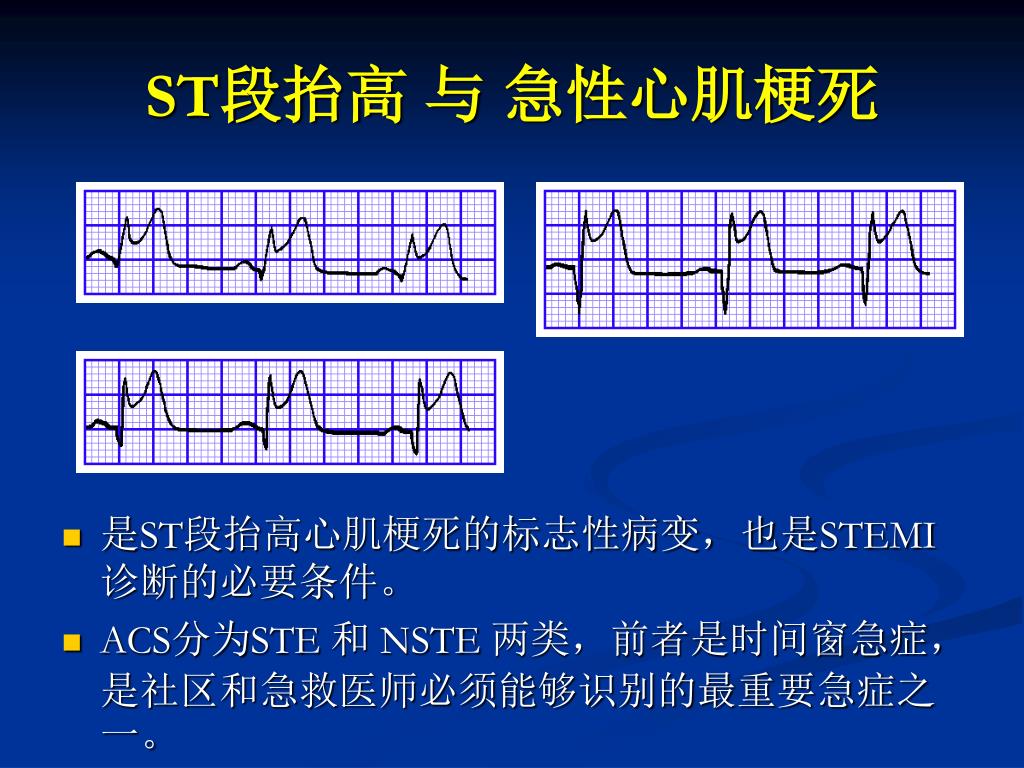

  4. ST段抬高 与 急性心肌梗死 是ST段抬高心肌梗死的标志性病变，也是STEMI诊断的必要条件。 ACS分为STE 和 NSTE 两类，前者是时间窗急症，是社区和急救医师必须能够识别的最重要急症之一。

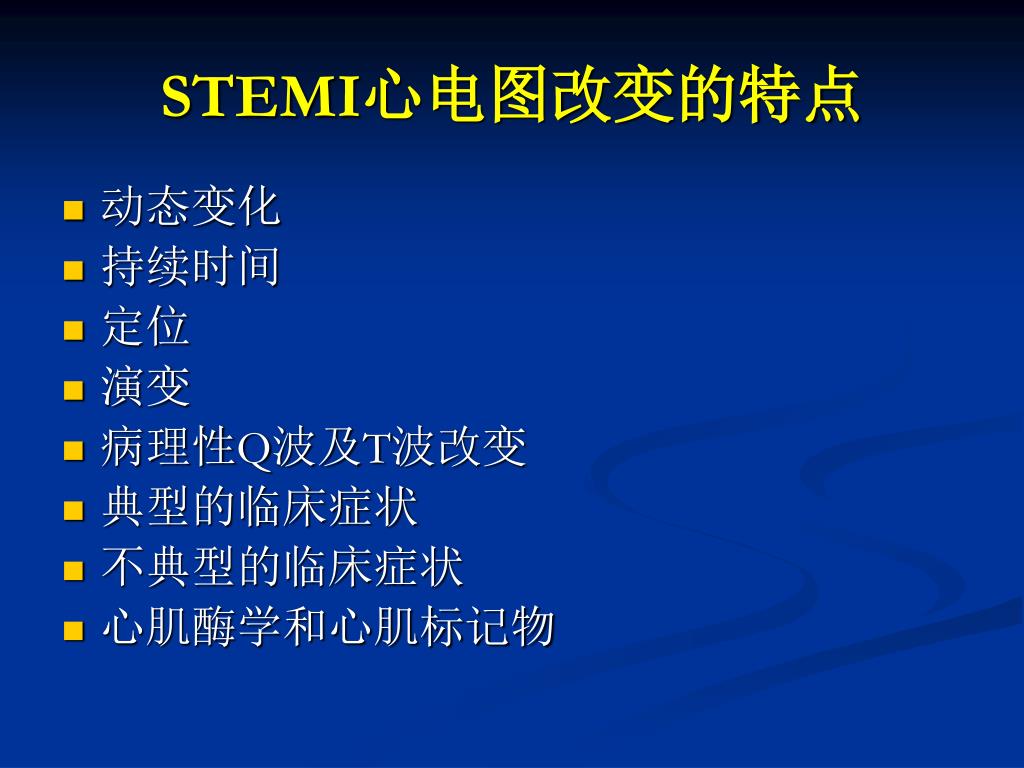

  5. STEMI心电图改变的特点 动态变化 持续时间 定位 演变 病理性Q波及T波改变 典型的临床症状 不典型的临床症状 心肌酶学和心肌标记物

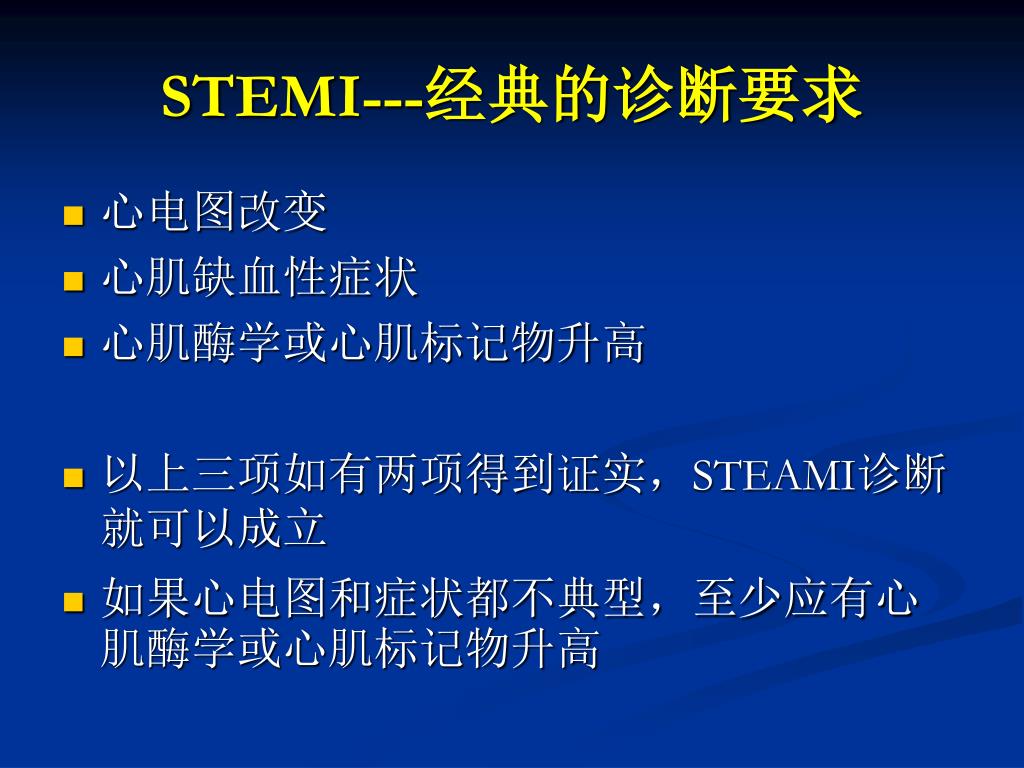

  6. STEMI---经典的诊断要求 心电图改变 心肌缺血性症状 心肌酶学或心肌标记物升高 以上三项如有两项得到证实，STEAMI诊断就可以成立 如果心电图和症状都不典型，至少应有心肌酶学或心肌标记物升高

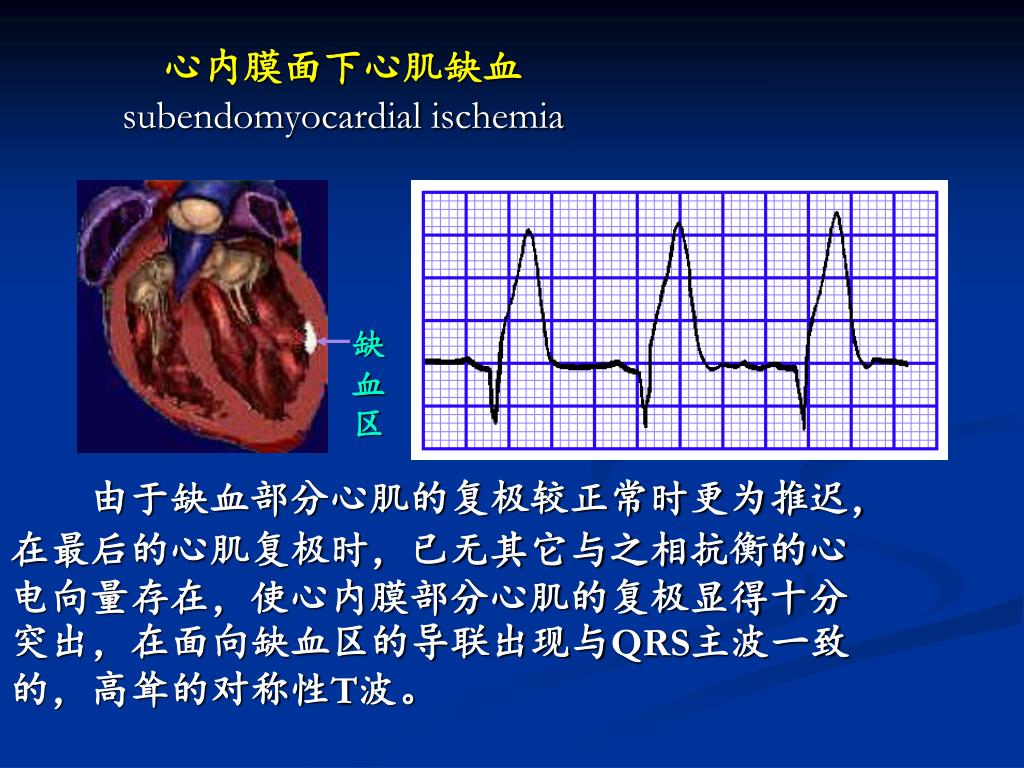

  7. 心内膜面下心肌缺血subendomyocardial ischemia 由于缺血部分心肌的复极较正常时更为推迟，在最后的心肌复极时，已无其它与之相抗衡的心电向量存在，使心内膜部分心肌的复极显得十分突出，在面向缺血区的导联出现与QRS主波一致的，高耸的对称性T波。 缺血区

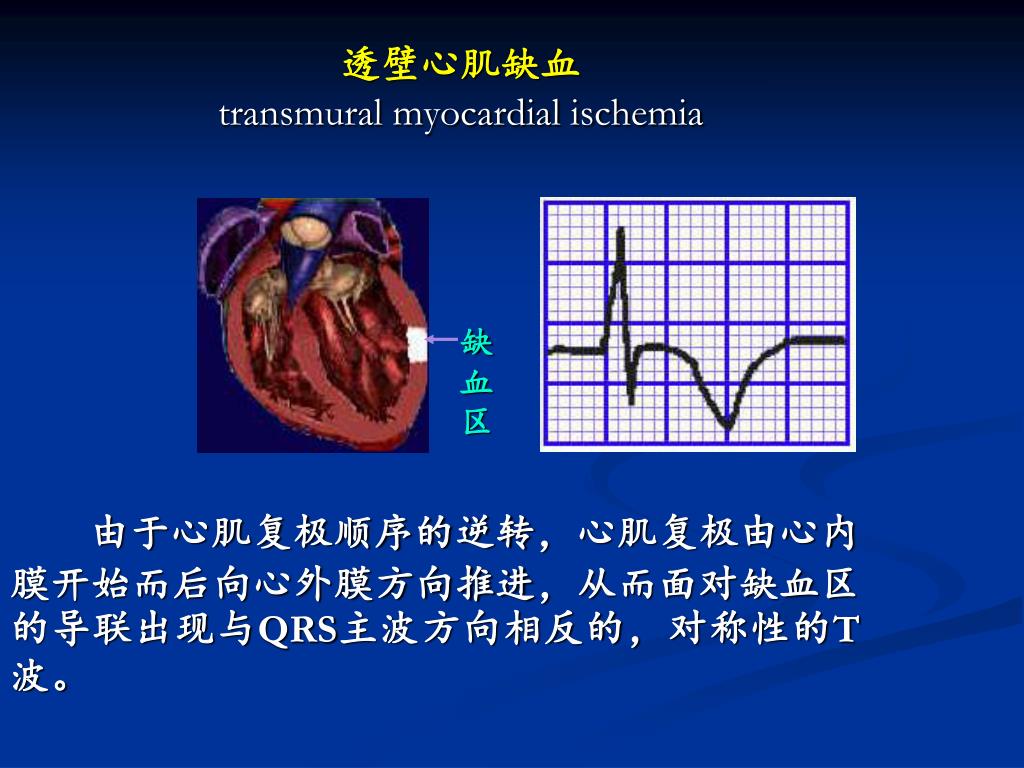

  8. 透壁心肌缺血transmural myocardial ischemia 由于心肌复极顺序的逆转，心肌复极由心内膜开始而后向心外膜方向推进，从而面对缺血区的导联出现与QRS主波方向相反的，对称性的T波。 缺血区

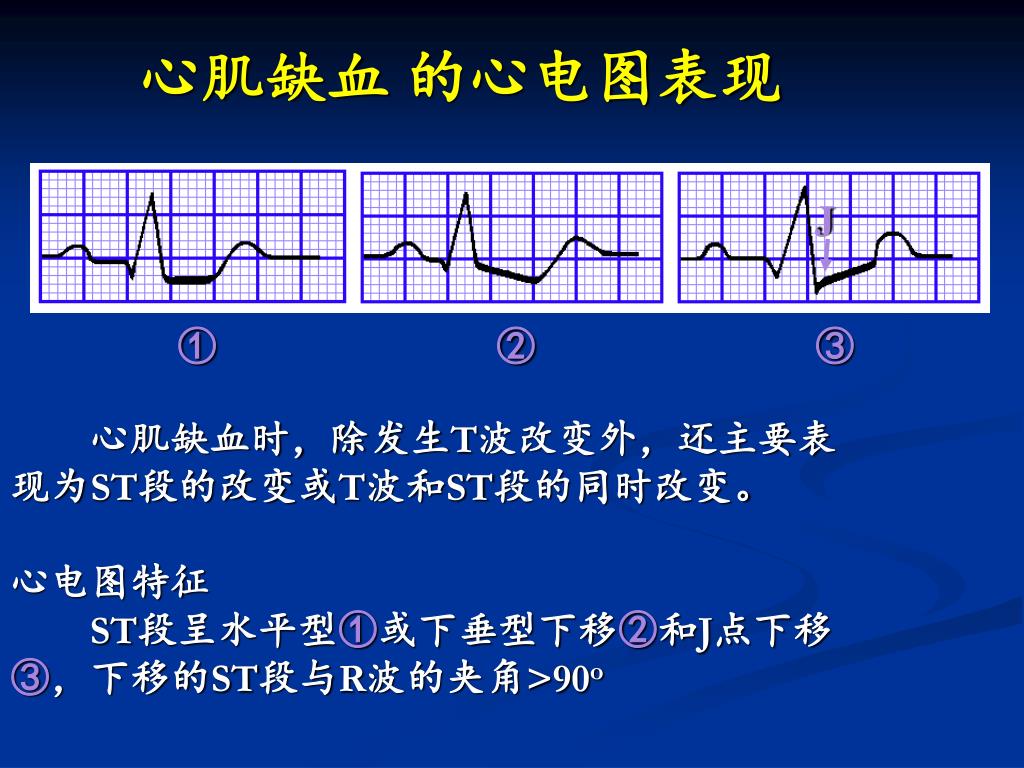

  9. 心肌缺血 的心电图表现 心肌缺血时，除发生T波改变外，还主要表现为ST段的改变或T波和ST段的同时改变。 心电图特征 ST段呈水平型①或下垂型下移②和J点下移③，下移的ST段与R波的夹角>90o J ① ② ③

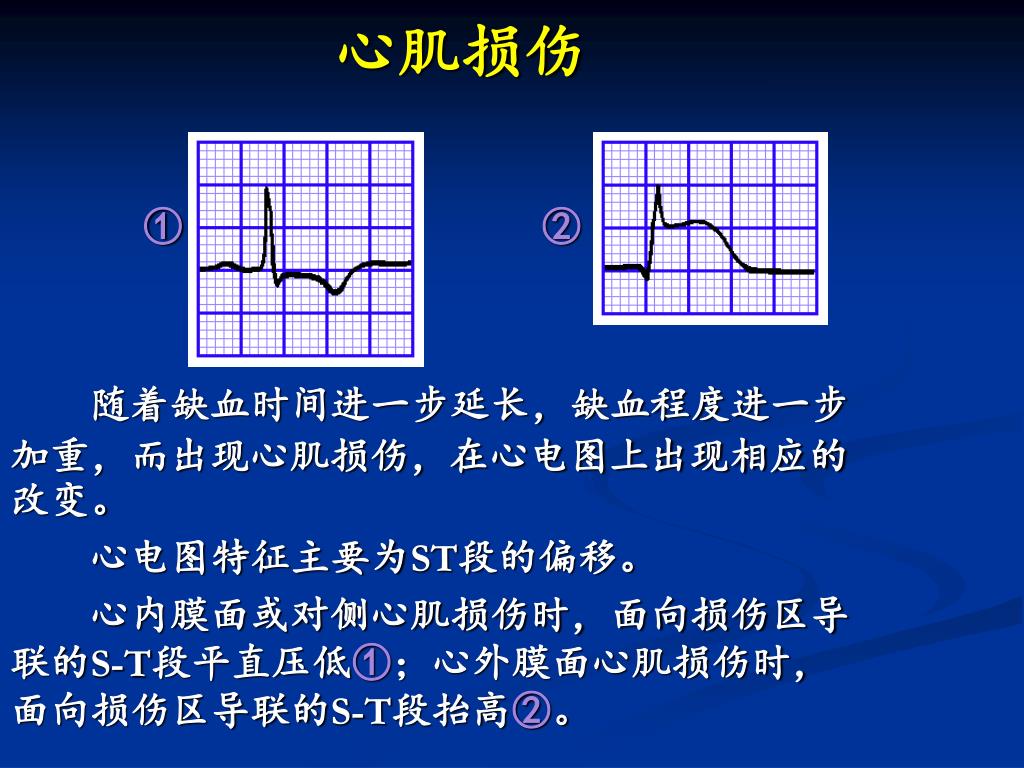

  10. 心肌损伤 随着缺血时间进一步延长，缺血程度进一步加重，而出现心肌损伤，在心电图上出现相应的改变。 心电图特征主要为ST段的偏移。 心内膜面或对侧心肌损伤时，面向损伤区导联的S-T段平直压低①；心外膜面心肌损伤时，面向损伤区导联的S-T段抬高②。 ① ②

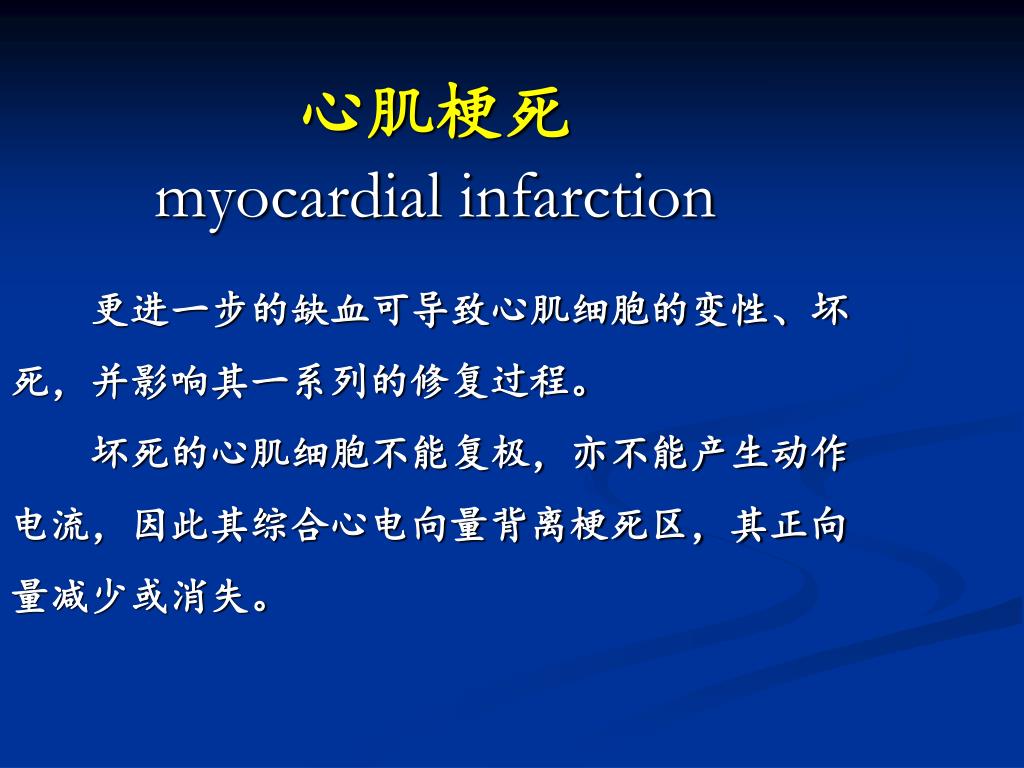

  11. 心肌梗死 myocardial infarction 更进一步的缺血可导致心肌细胞的变性、坏死，并影响其一系列的修复过程。 坏死的心肌细胞不能复极，亦不能产生动作电流，因此其综合心电向量背离梗死区，其正向量减少或消失。

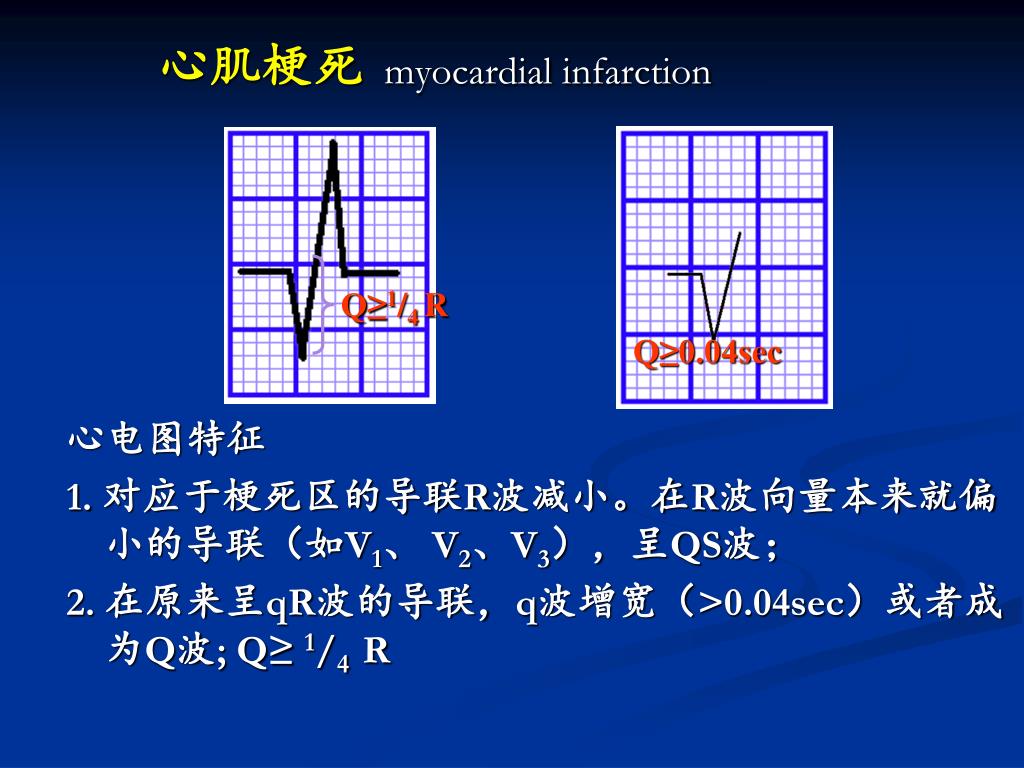

  12. 心肌梗死myocardial infarction 心电图特征 1. 对应于梗死区的导联R波减小。在R波向量本来就偏小的导联（如V1、 V2、V3），呈QS波； 2. 在原来呈qR波的导联，q波增宽（>0.04sec）或者成为Q波; Q≥ 1/4 R Q≥1/4 R Q≥0.04sec

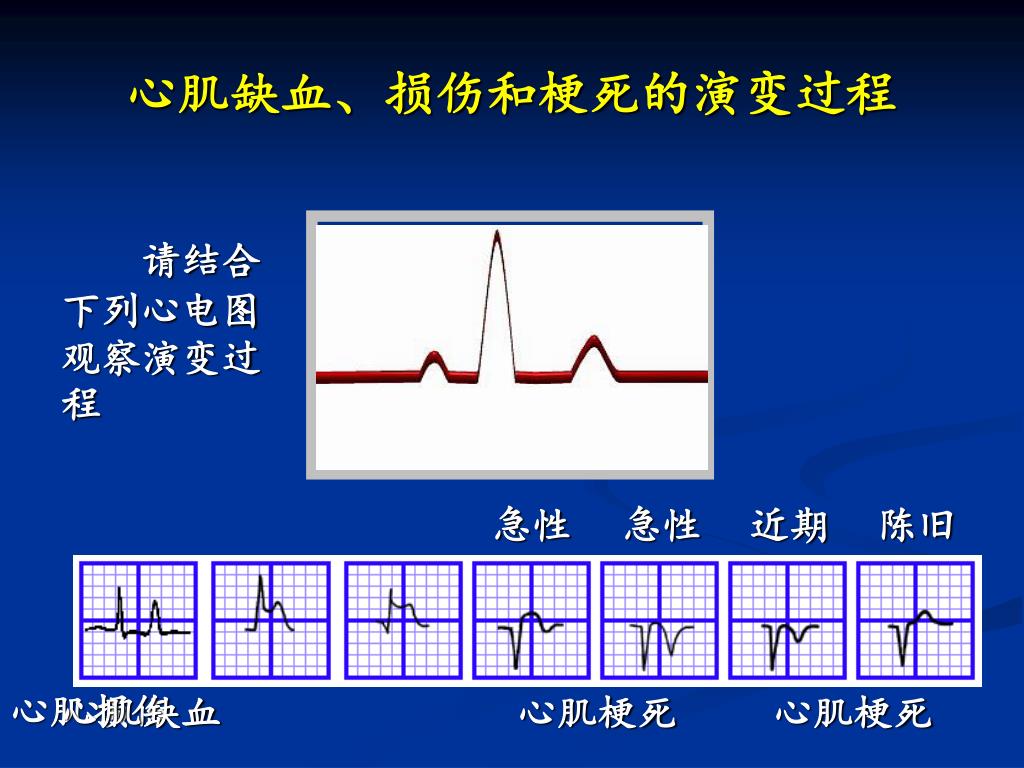

  13. 心肌缺血、损伤和梗死的演变过程 心肌损伤 请结合下列心电图观察演变过程 急性 急性 近期 陈旧 心肌缺血 心肌梗死 心肌梗死

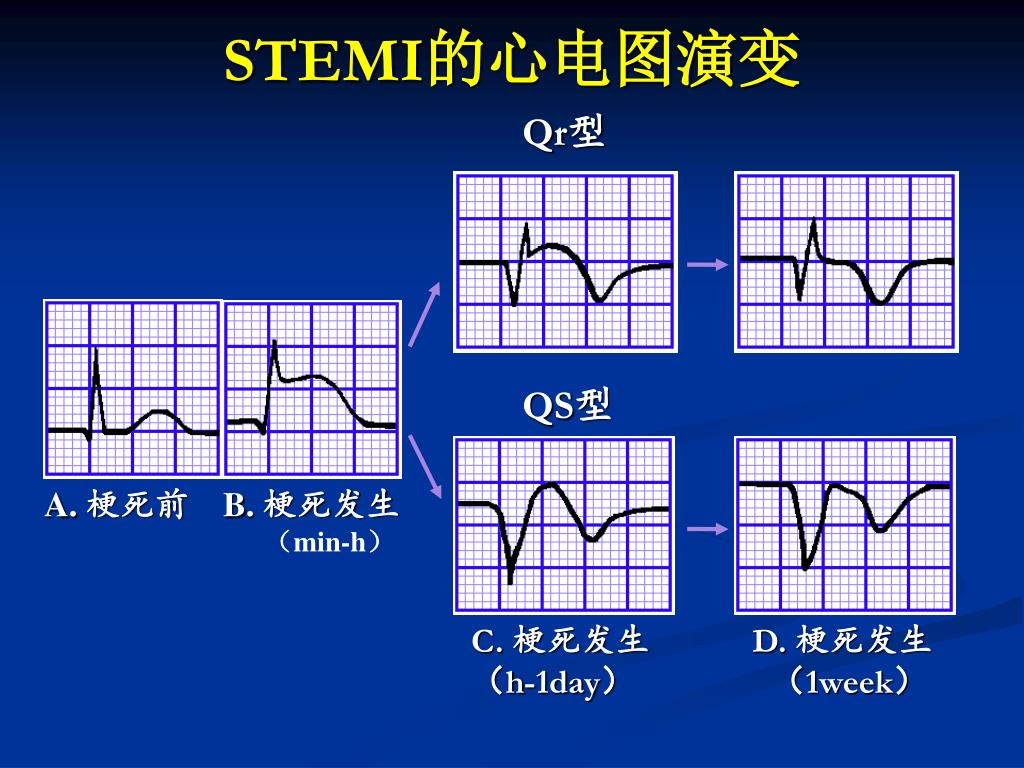

  14. STEMI的心电图演变 Qr型 QS型 A. 梗死前 B. 梗死发生 （min-h） C. 梗死发生 D. 梗死发生 （h-1day） （1week）

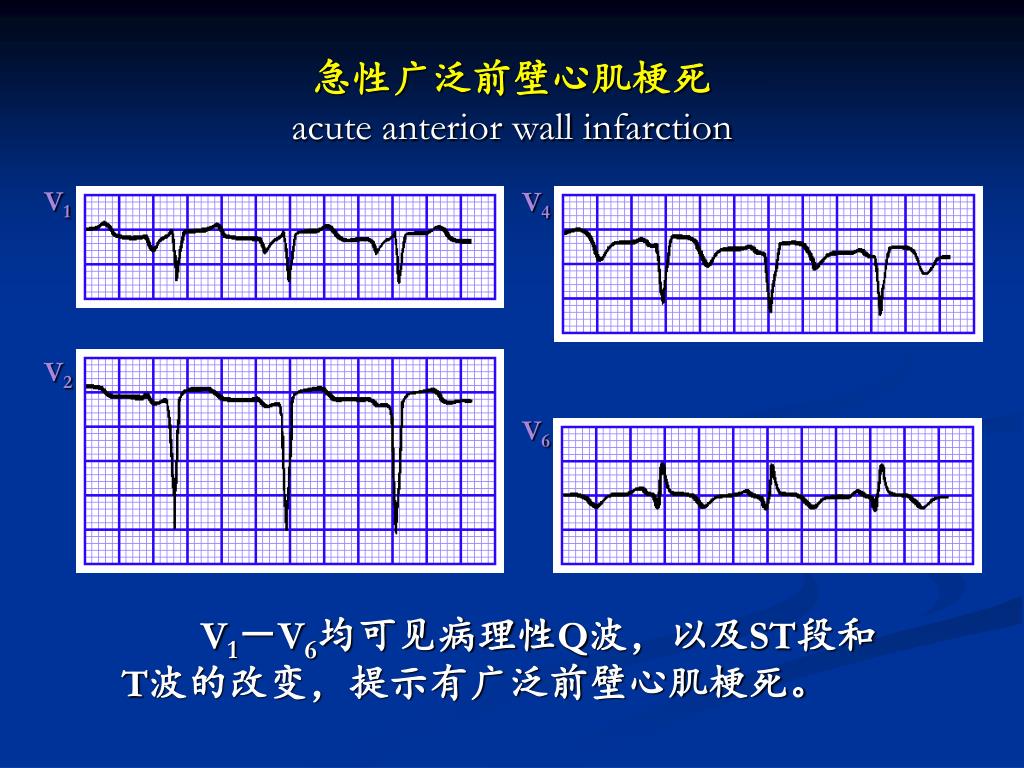

  15. 急性广泛前壁心肌梗死acute anterior wall infarction V1 V2 V1－V6均可见病理性Q波，以及ST段和T波的改变，提示有广泛前壁心肌梗死。 V4 V6

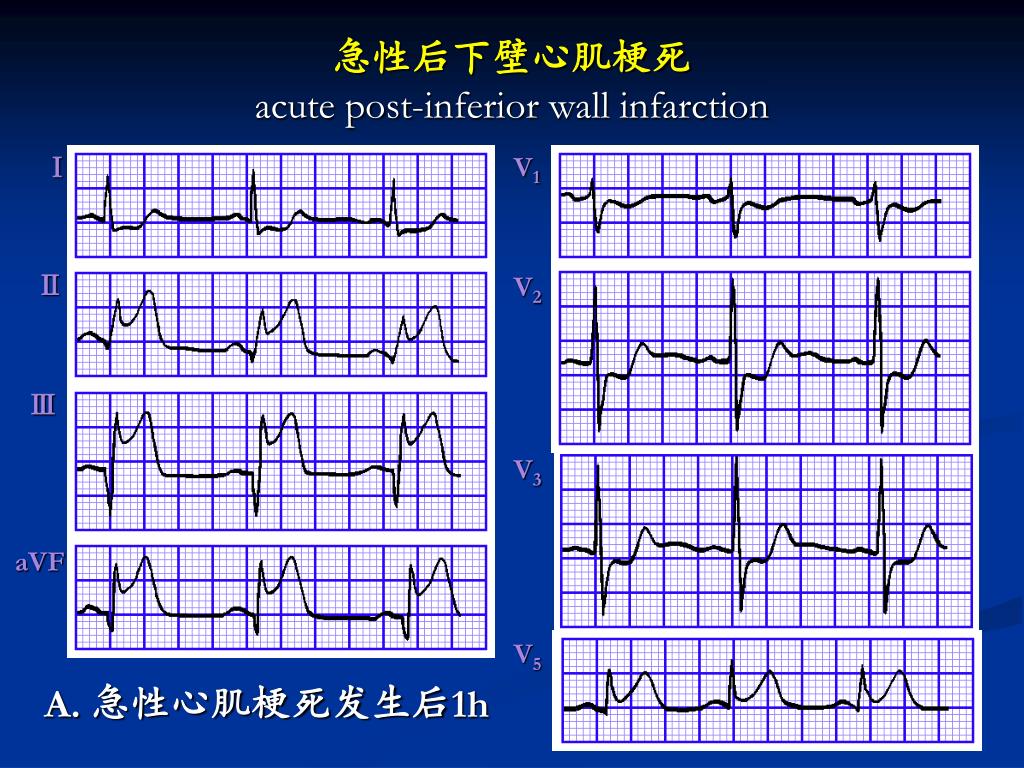

  16. 急性后下壁心肌梗死acute post-inferior wall infarction Ⅰ Ⅱ Ⅲ aVF V1 V2 V3 V5 A. 急性心肌梗死发生后1h

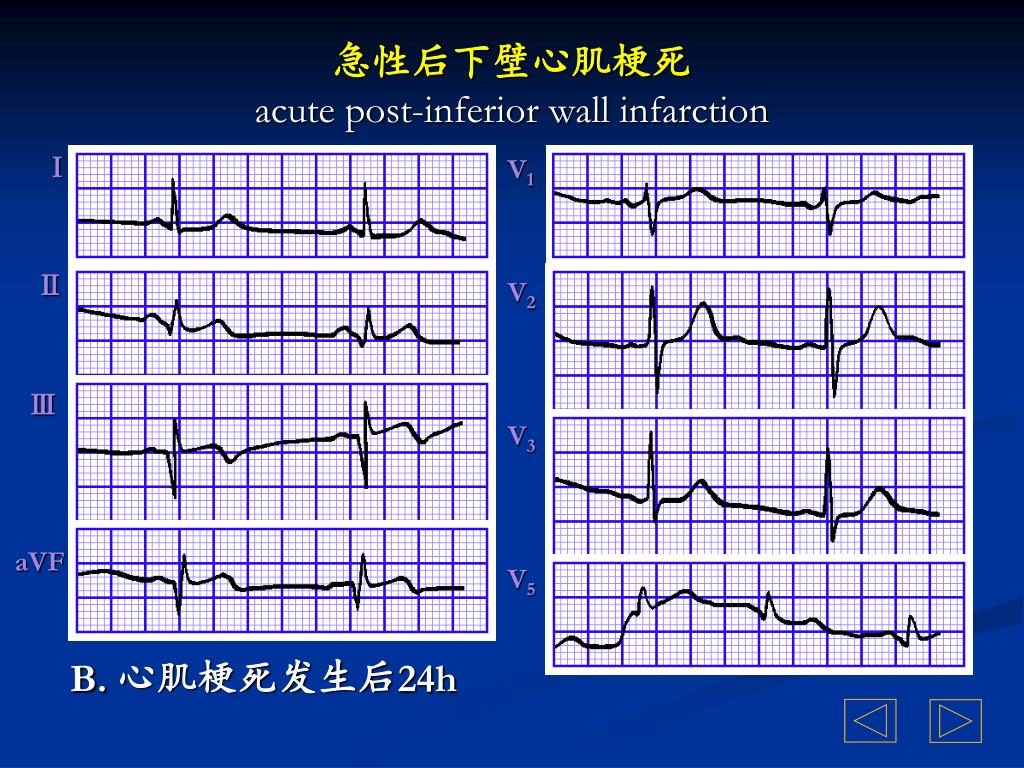

  17. 急性后下壁心肌梗死acute post-inferior wall infarction Ⅰ Ⅱ Ⅲ aVF V1 V2 V3 V5 B. 心肌梗死发生后24h

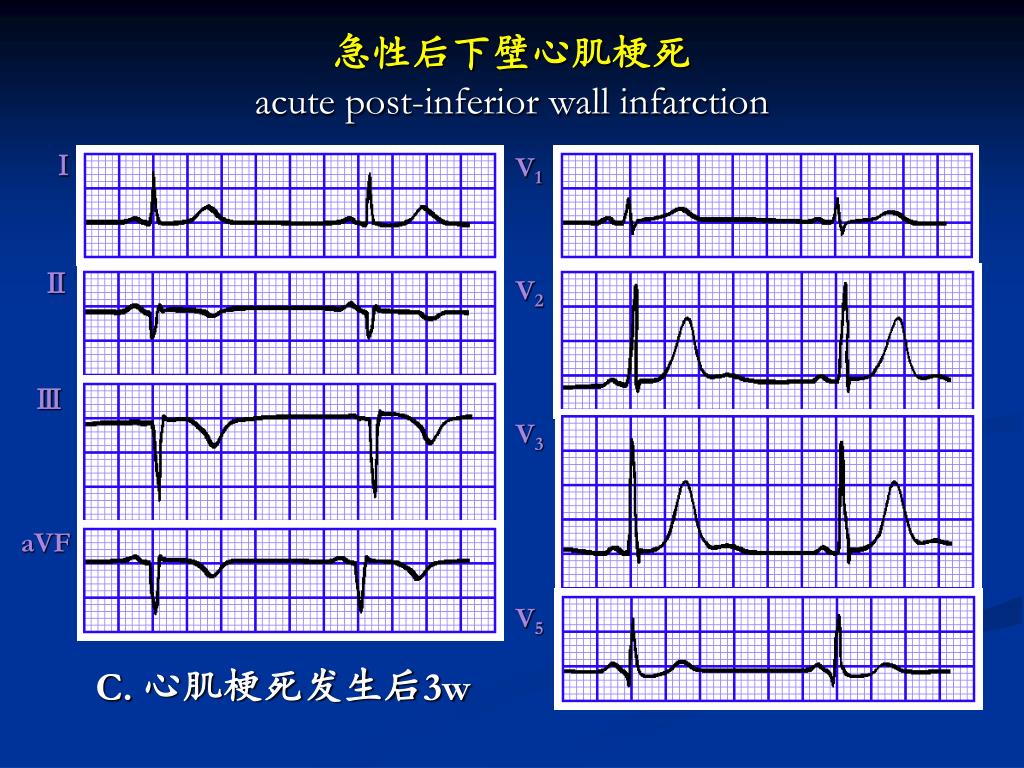

  18. 急性后下壁心肌梗死acute post-inferior wall infarction Ⅰ Ⅱ Ⅲ aVF V1 V2 V3 V5 C. 心肌梗死发生后3w

  19. 急性下壁心肌梗死acute inferior wall infarction Ⅰ Ⅱ Ⅲ aVF V1 V2 V3 V5 A. 急性心肌梗死发生后1h

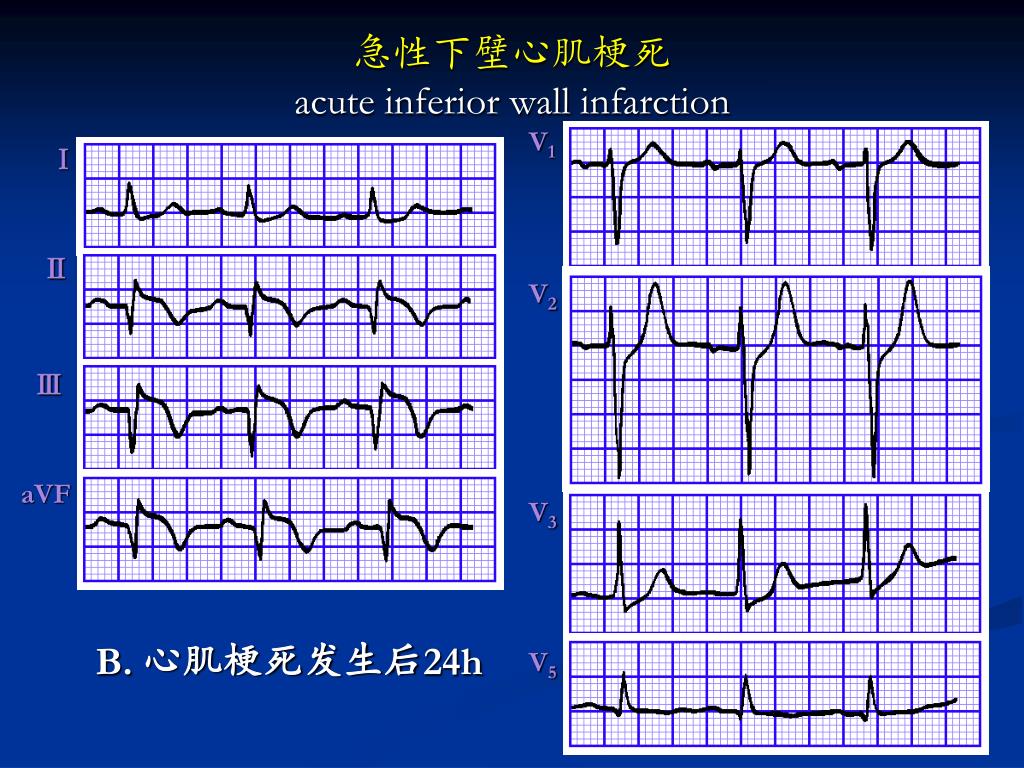

  20. 急性下壁心肌梗死acute inferior wall infarction V1 V2 V3 V5 Ⅰ Ⅱ Ⅲ aVF B. 心肌梗死发生后24h

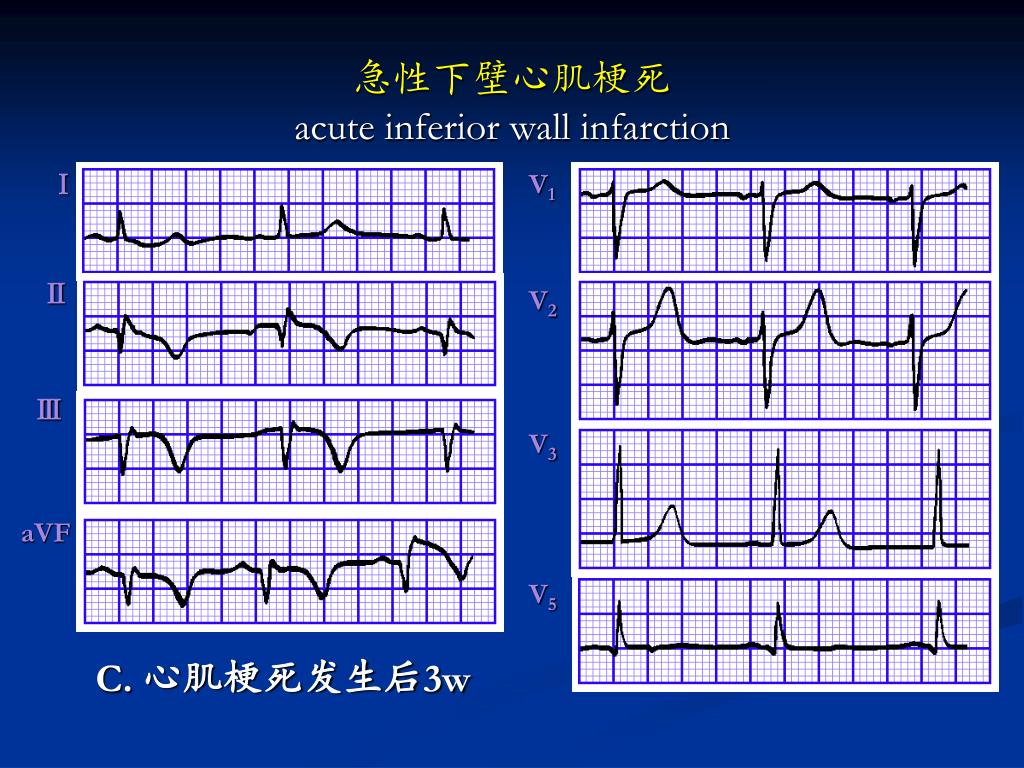

  21. 急性下壁心肌梗死acute inferior wall infarction Ⅰ Ⅱ Ⅲ aVF V1 V2 V3 V5 C. 心肌梗死发生后3w

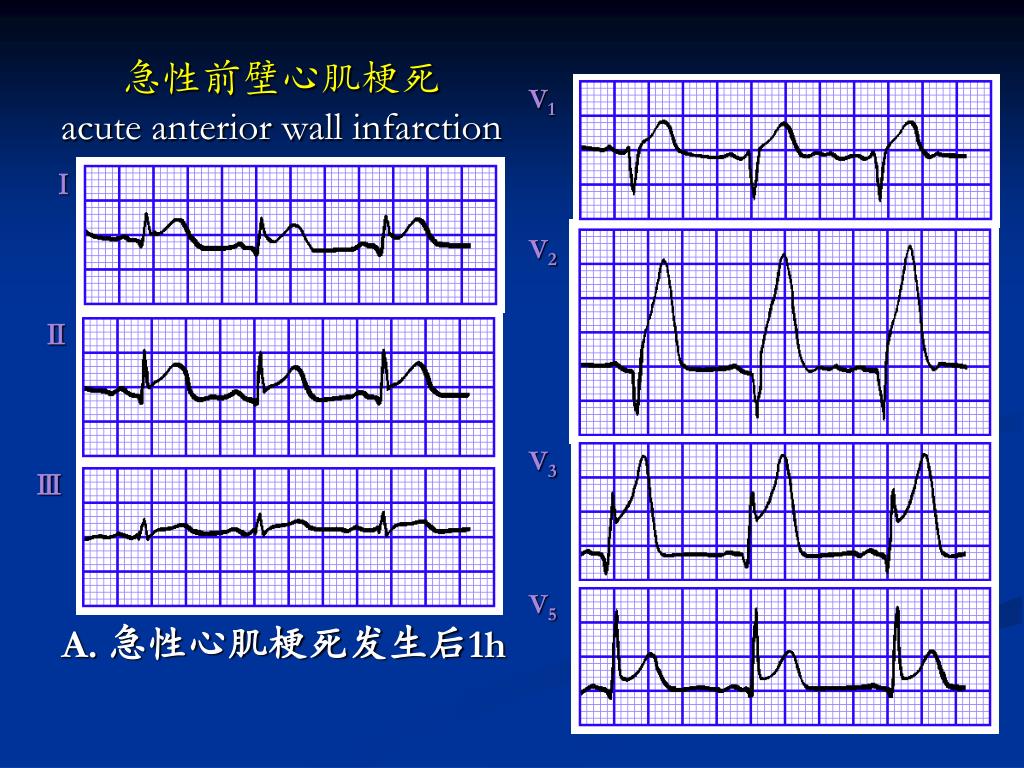

  22. 急性前壁心肌梗死acute anterior wall infarction V1 V2 V3 V5 Ⅰ Ⅱ Ⅲ A. 急性心肌梗死发生后1h

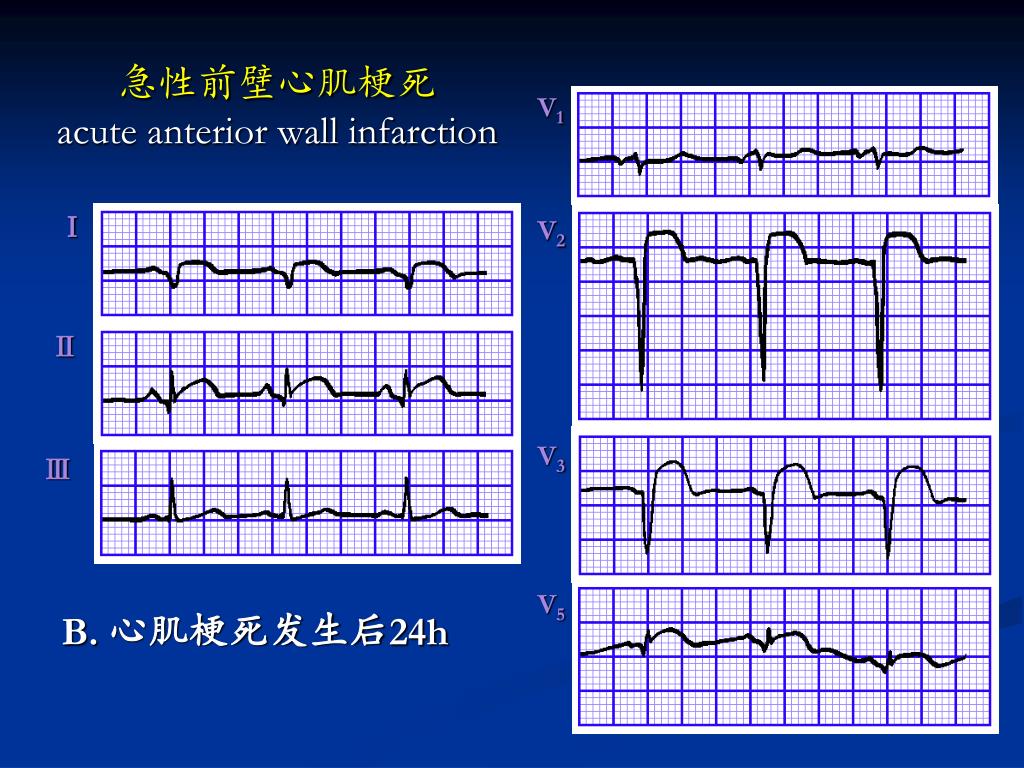

  23. 急性前壁心肌梗死acute anterior wall infarction V1 V2 V3 V5 Ⅰ Ⅱ Ⅲ B. 心肌梗死发生后24h

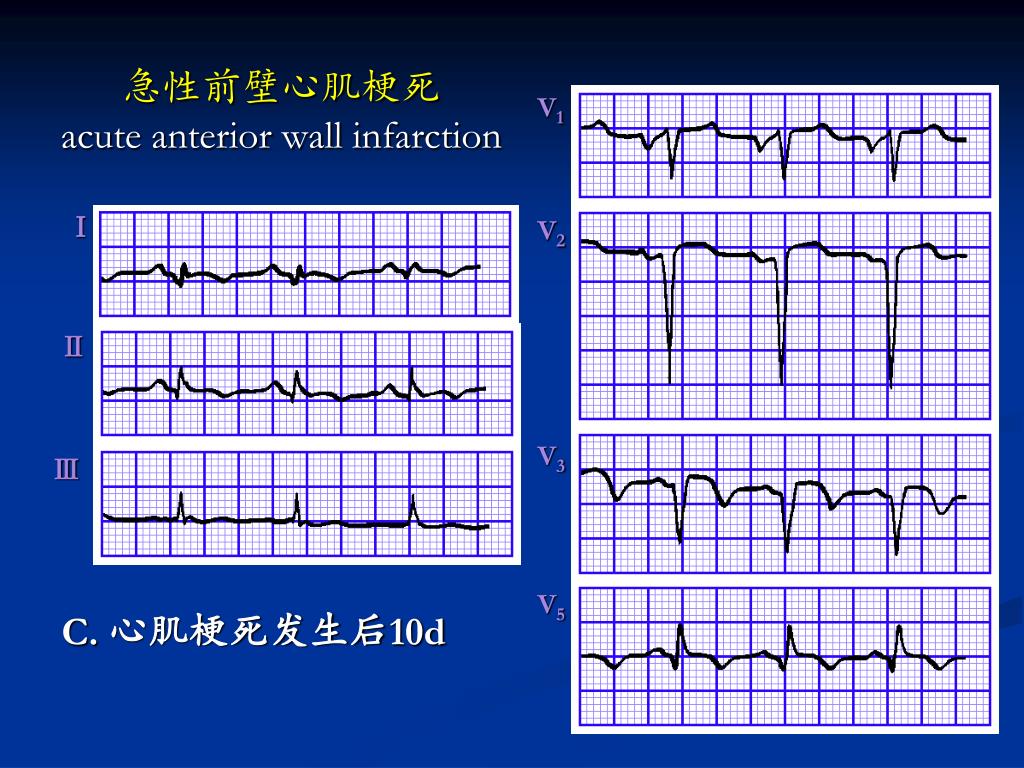

  24. 急性前壁心肌梗死acute anterior wall infarction V1 V2 V3 V5 Ⅰ Ⅱ Ⅲ C. 心肌梗死发生后10d

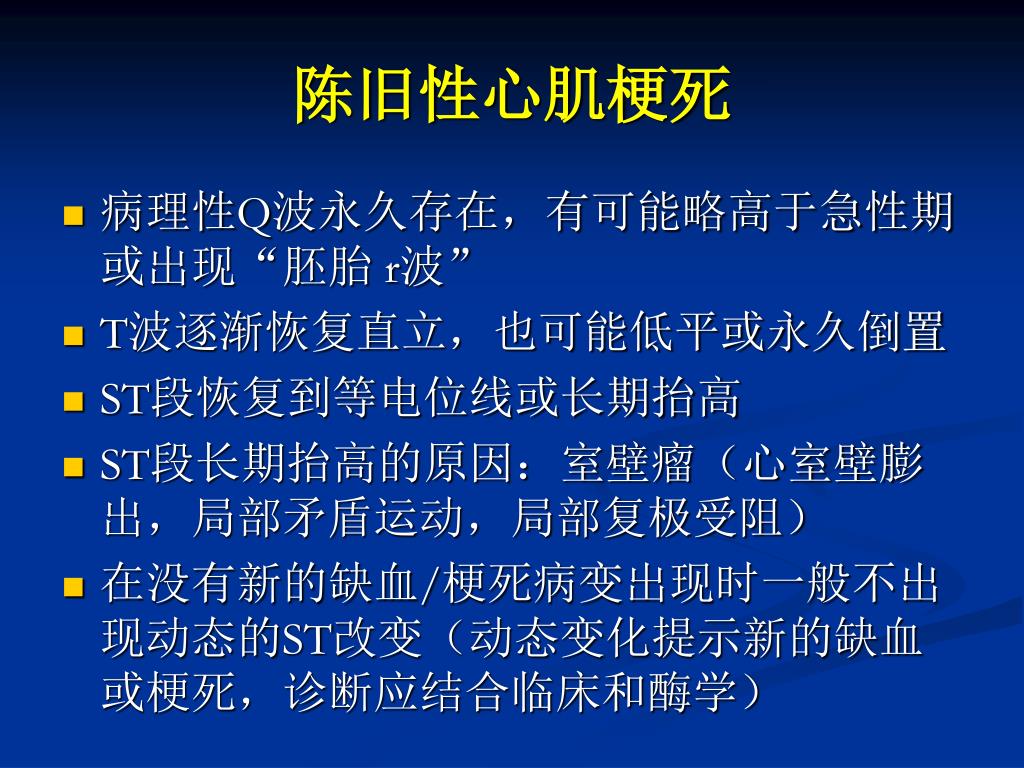

  25. 陈旧性心肌梗死 病理性Q波永久存在，有可能略高于急性期或出现“胚胎 r波” T波逐渐恢复直立，也可能低平或永久倒置 ST段恢复到等电位线或长期抬高 ST段长期抬高的原因：室壁瘤（心室壁膨出，局部矛盾运动，局部复极受阻） 在没有新的缺血/梗死病变出现时一般不出现动态的ST改变（动态变化提示新的缺血或梗死，诊断应结合临床和酶学）

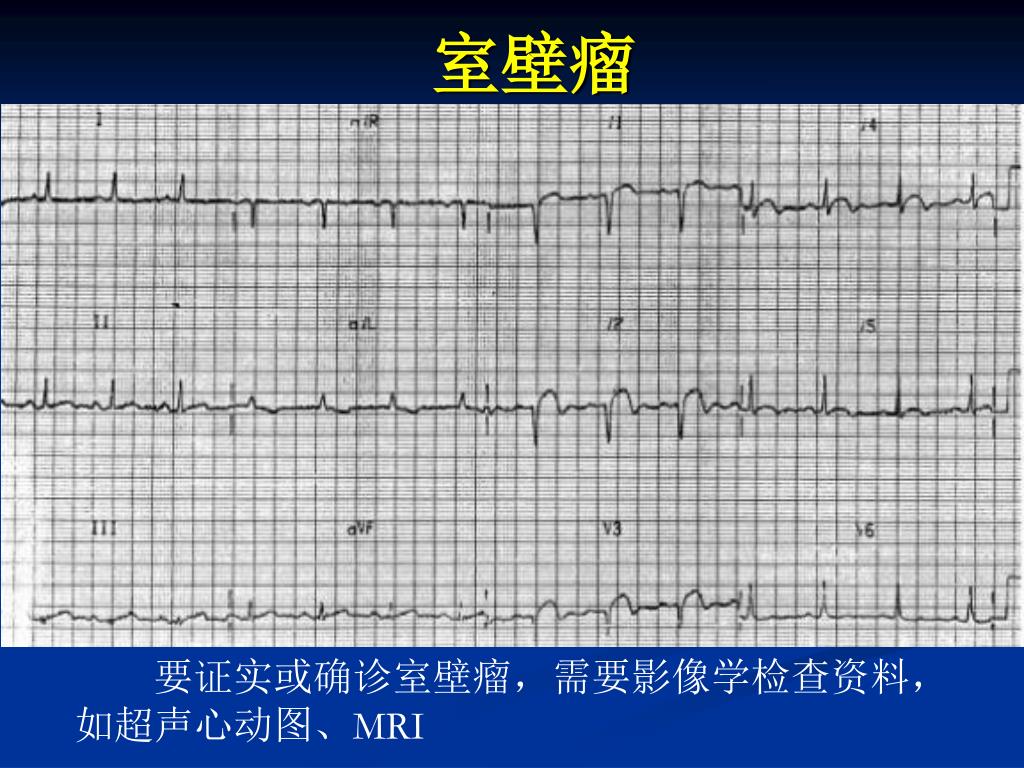

  26. 室壁瘤 要证实或确诊室壁瘤，需要影像学检查资料，如超声心动图、MRI

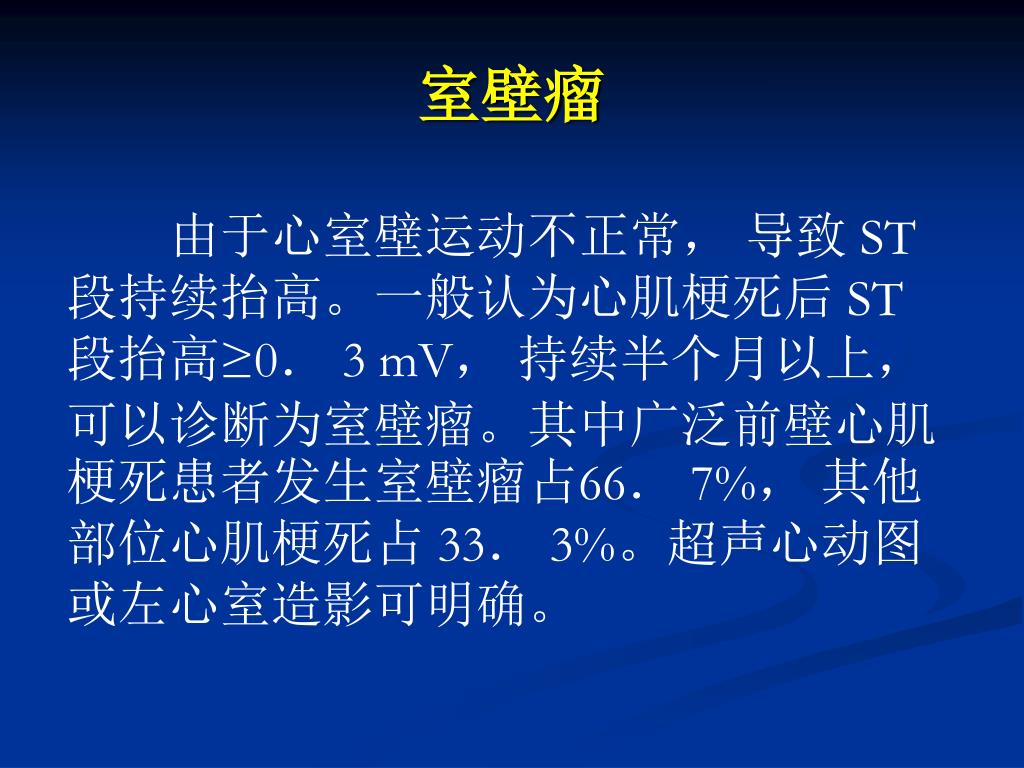

  27. 室壁瘤 由于心室壁运动不正常， 导致 ST 段持续抬高。一般认为心肌梗死后 ST 段抬高≥0． 3 mV， 持续半个月以上， 可以诊断为室壁瘤。其中广泛前壁心肌梗死患者发生室壁瘤占66． 7%， 其他部位心肌梗死占 33． 3%。超声心动图或左心室造影可明确。

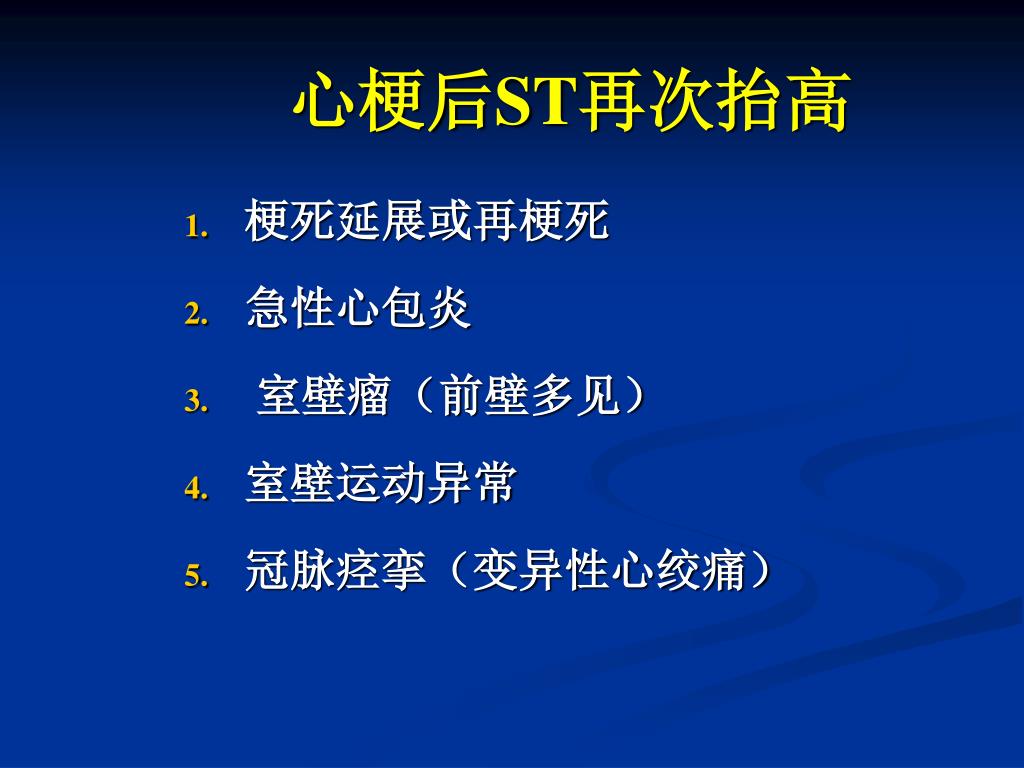

  28. 心梗后ST再次抬高 梗死延展或再梗死 急性心包炎 室壁瘤（前壁多见） 室壁运动异常 冠脉痉挛（变异性心绞痛）

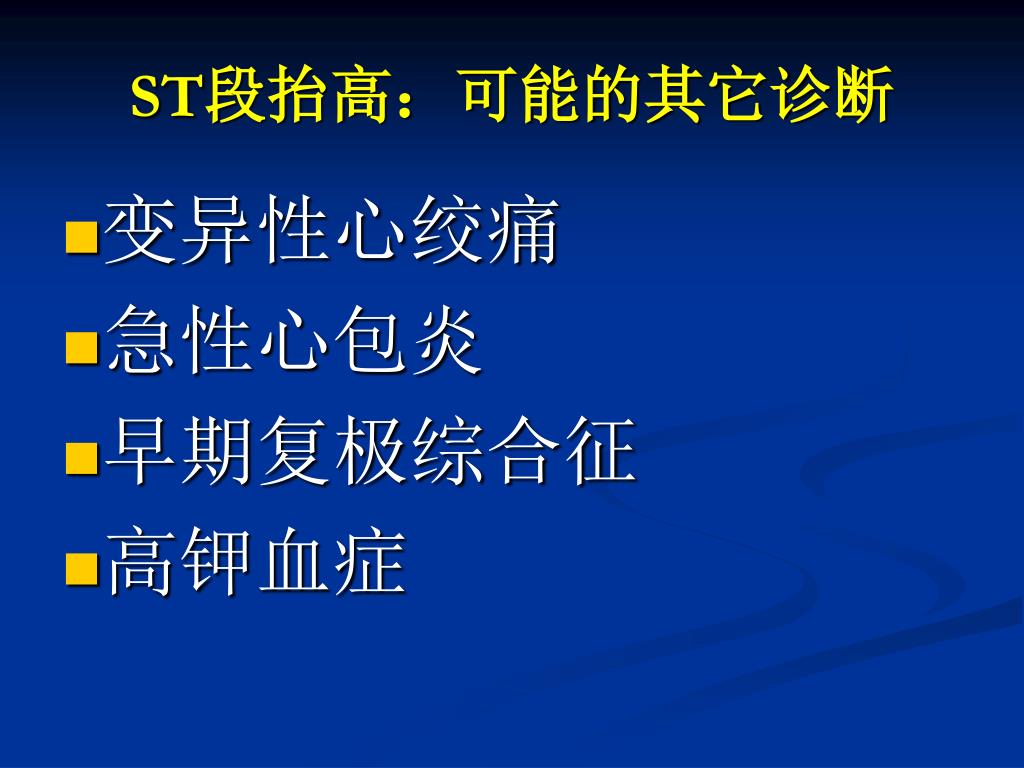

  29. ST段抬高：可能的其它诊断 变异性心绞痛 急性心包炎 早期复极综合征 高钾血症

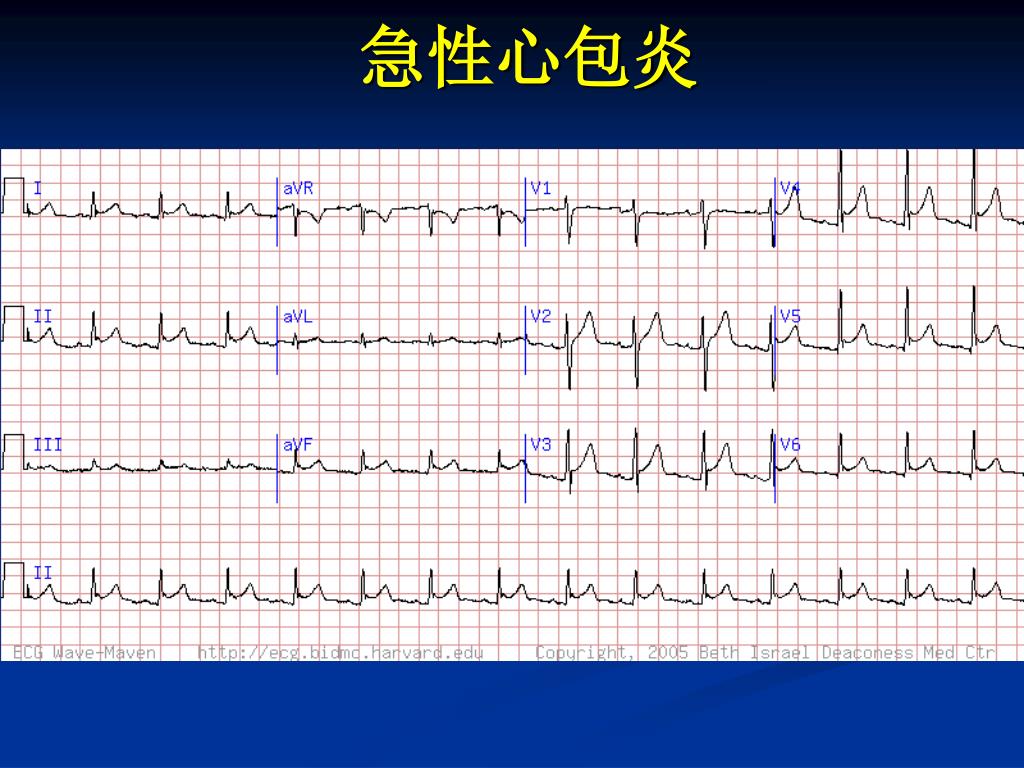

  30. 急性心包炎

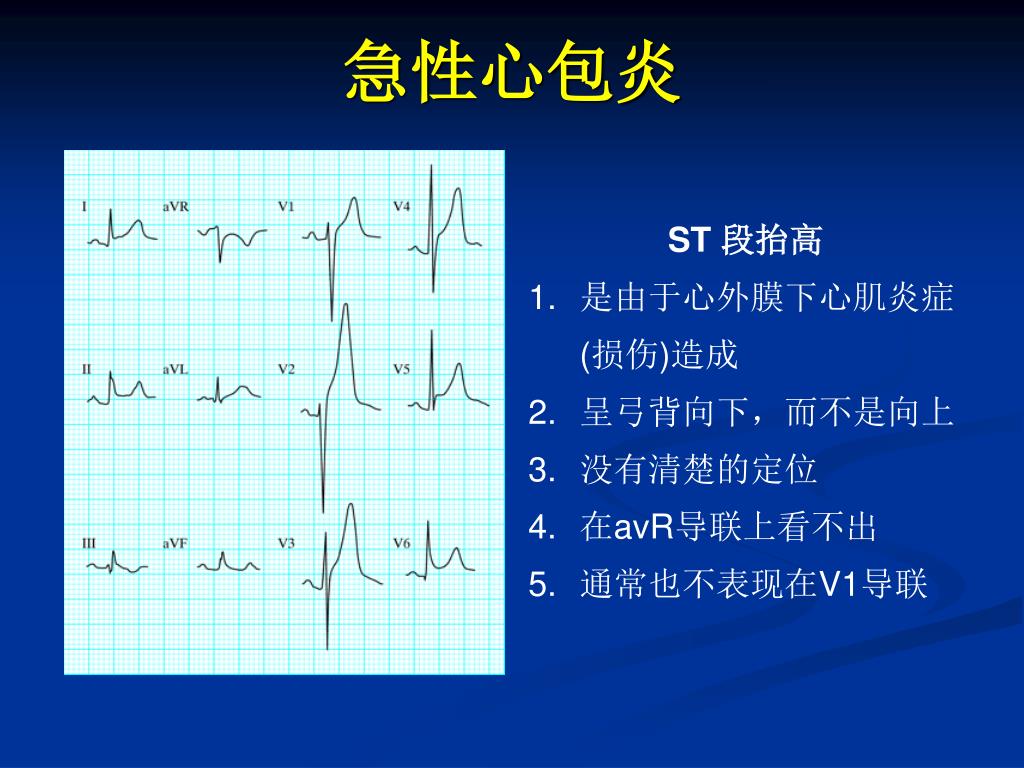

  31. 急性心包炎 • ST 段抬高 • 是由于心外膜下心肌炎症 (损伤)造成 • 呈弓背向下，而不是向上 • 没有清楚的定位 • 在avR导联上看不出 • 通常也不表现在V1导联

  32. 变异性心绞痛

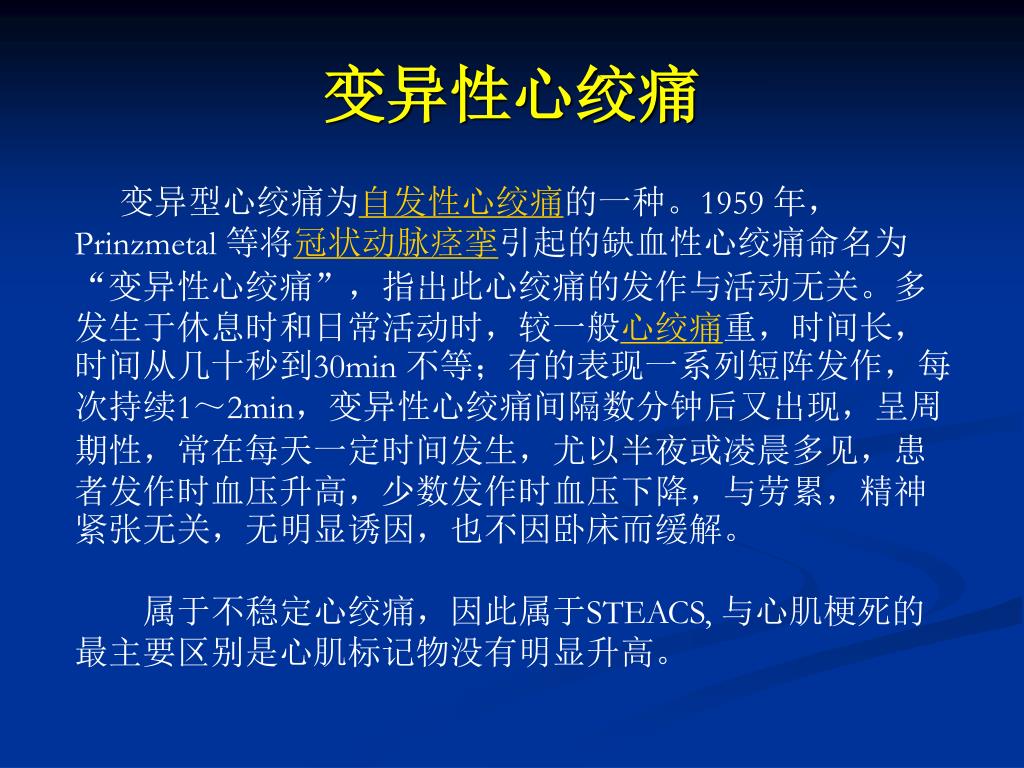

  33. 变异性心绞痛 变异型心绞痛为自发性心绞痛的一种。1959 年，Prinzmetal 等将冠状动脉痉挛引起的缺血性心绞痛命名为“变异性心绞痛”，指出此心绞痛的发作与活动无关。多发生于休息时和日常活动时，较一般心绞痛重，时间长，时间从几十秒到30min 不等；有的表现一系列短阵发作，每次持续1～2min，变异性心绞痛间隔数分钟后又出现，呈周期性，常在每天一定时间发生，尤以半夜或凌晨多见，患者发作时血压升高，少数发作时血压下降，与劳累，精神紧张无关，无明显诱因，也不因卧床而缓解。 属于不稳定心绞痛，因此属于STEACS, 与心肌梗死的最主要区别是心肌标记物没有明显升高。

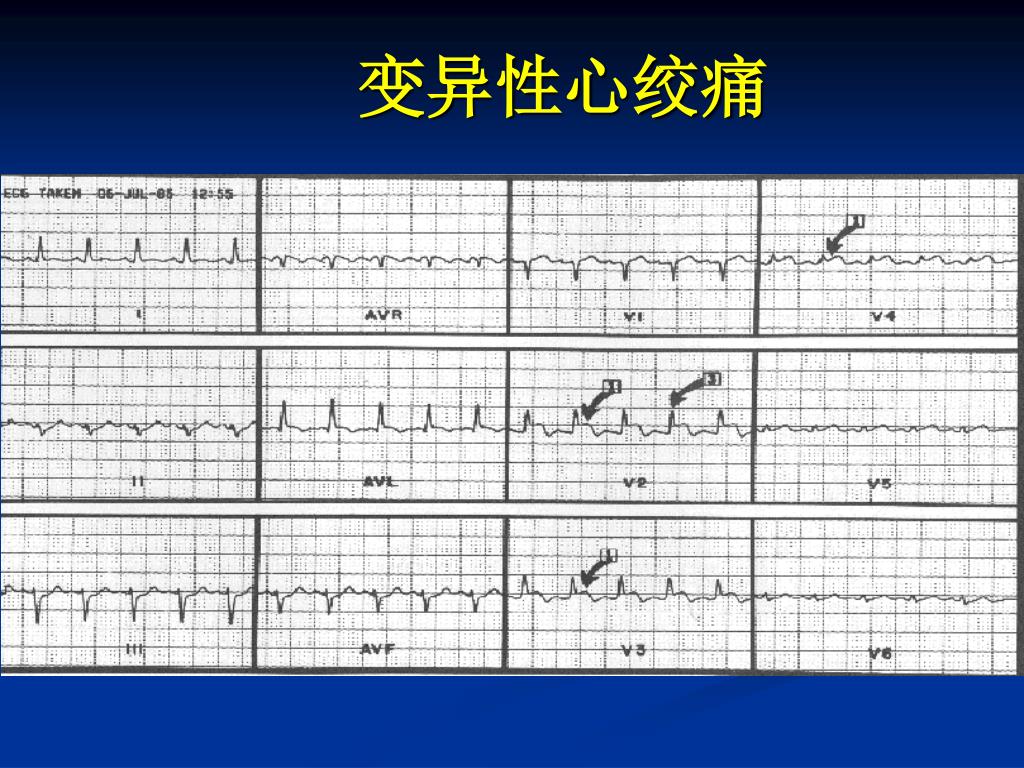

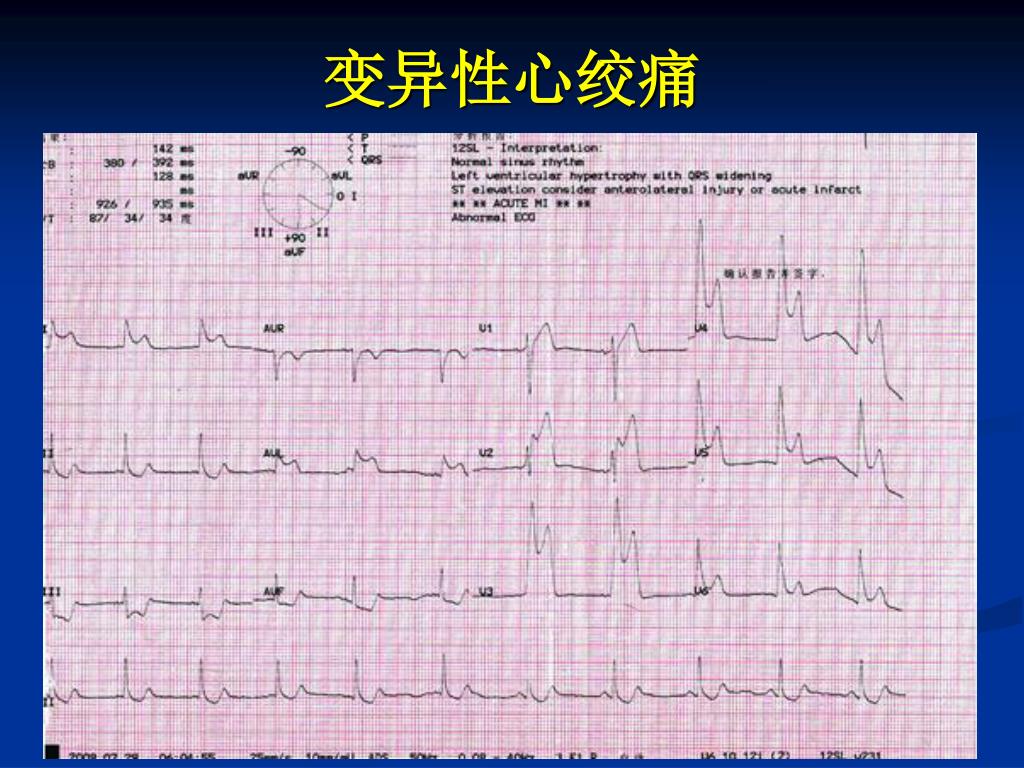

  34. 变异性心绞痛

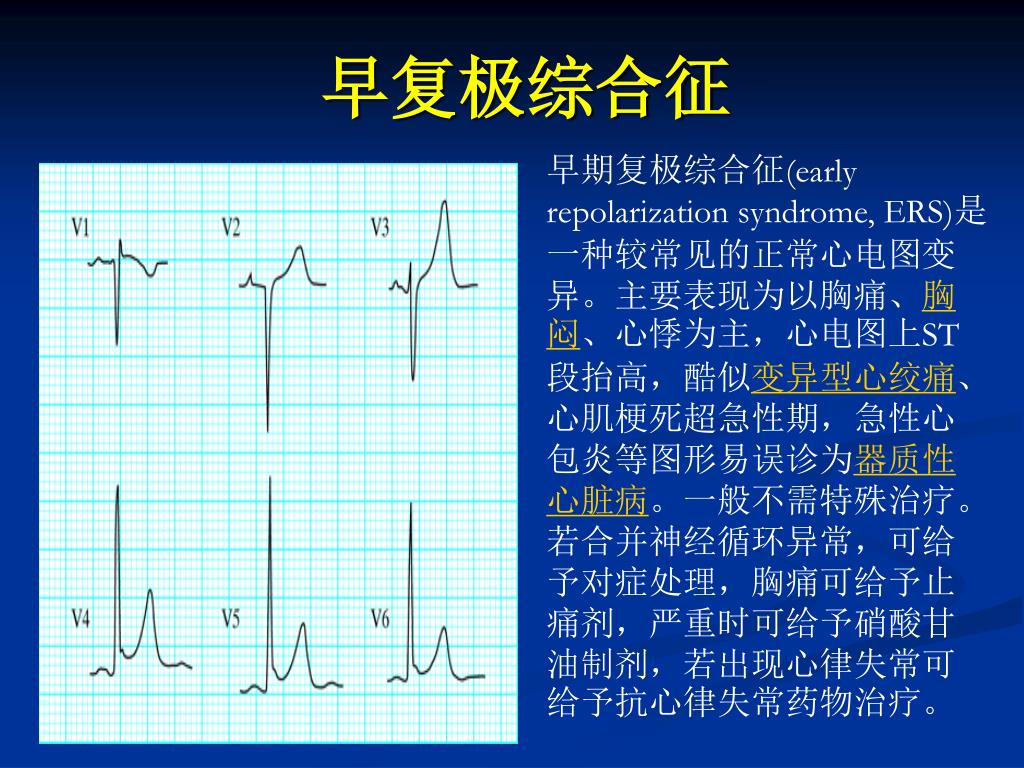

  35. 早复极综合征 早期复极综合征(early repolarization syndrome, ERS)是一种较常见的正常心电图变异。主要表现为以胸痛、胸闷、心悸为主，心电图上ST段抬高，酷似变异型心绞痛、心肌梗死超急性期，急性心包炎等图形易误诊为器质性心脏病。一般不需特殊治疗。若合并神经循环异常，可给予对症处理，胸痛可给予止痛剂，严重时可给予硝酸甘油制剂，若出现心律失常可给予抗心律失常药物治疗。

  36. 早复极综合征 早期复极综合征又称“提早复极综合征”，是心电复极异常疾病的一种，为生理性心电图变异，多数情况下为良性临床过程，但由于其心电图改变的机制与病理性Brugadar综合征、预料不到的猝死综合征、特发性心室颤动及急性心肌缺血有相似之处，故对其良性的一面有新的认识，同时其临床表现呈非特异性改变，极易误诊为其他器质心脏疾病，故其鉴别诊断至关重要。

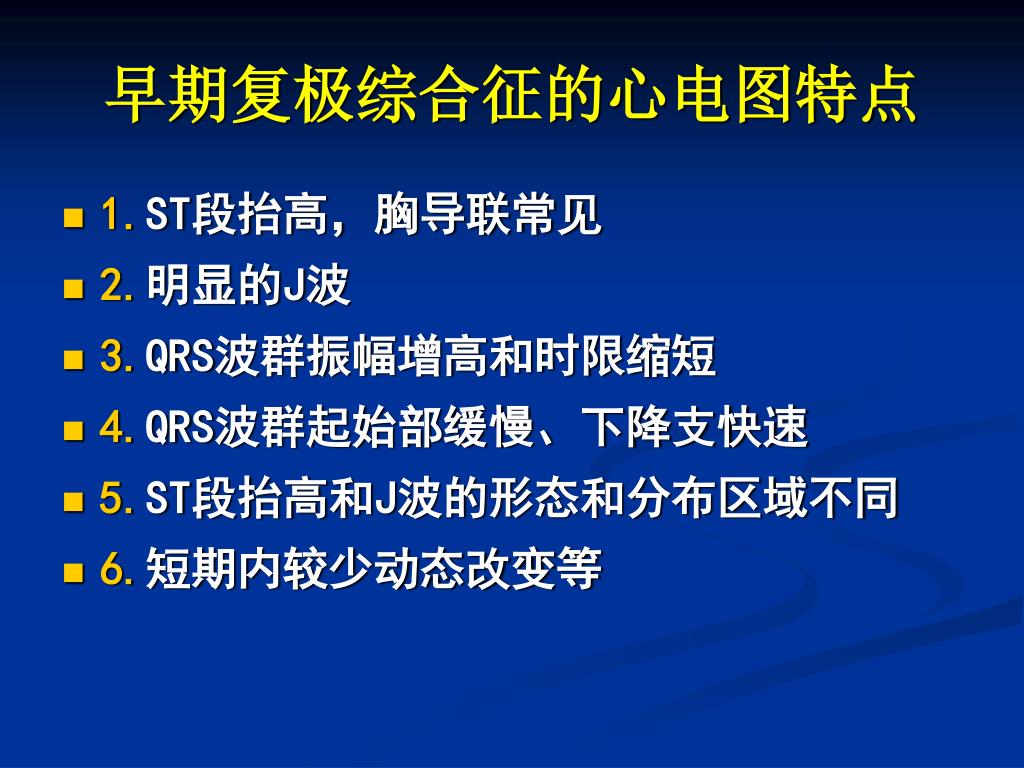

  37. 早期复极综合征的心电图特点 1.ST段抬高，胸导联常见 2.明显的J波 3.QRS波群振幅增高和时限缩短 4.QRS波群起始部缓慢、下降支快速 5.ST段抬高和J波的形态和分布区域不同 6.短期内较少动态改变等

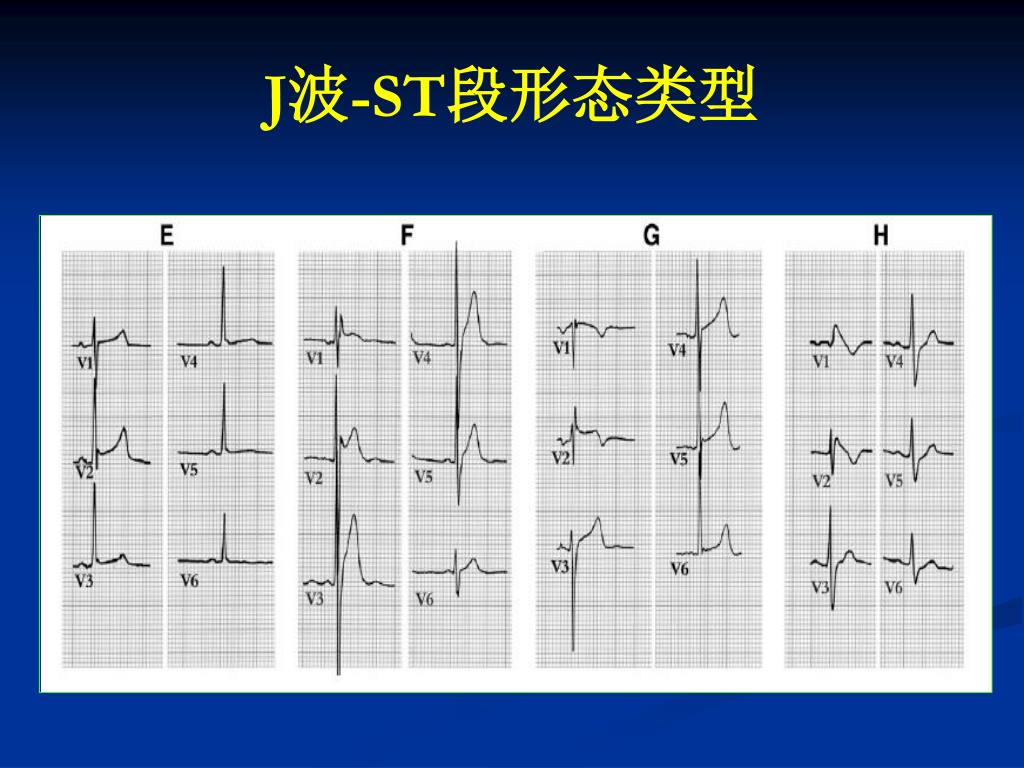

  38. J波-ST段形态类型

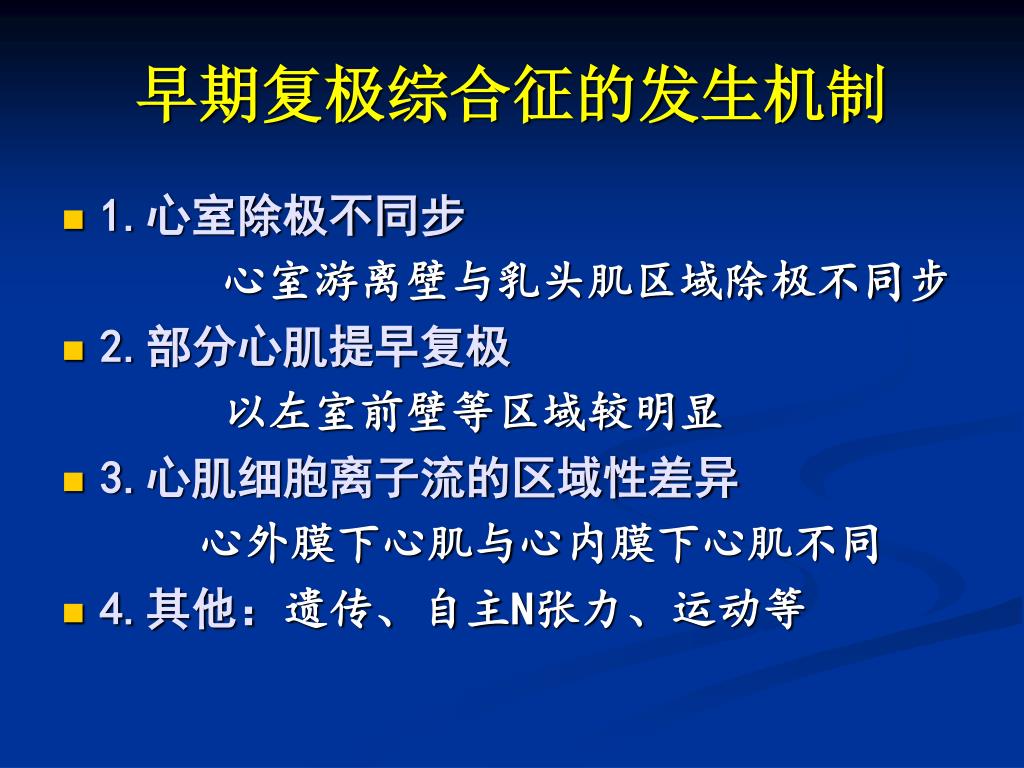

  39. 早期复极综合征的发生机制 1.心室除极不同步 心室游离壁与乳头肌区域除极不同步 2.部分心肌提早复极 以左室前壁等区域较明显 3.心肌细胞离子流的区域性差异 心外膜下心肌与心内膜下心肌不同 4.其他：遗传、自主N张力、运动等

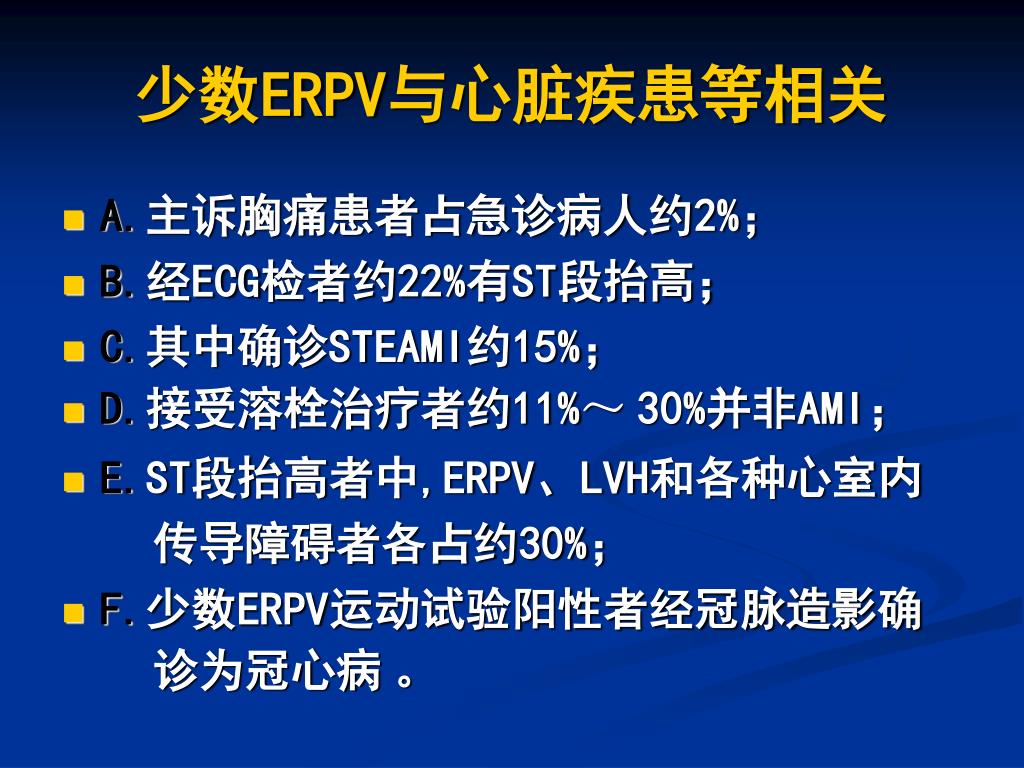

  40. 少数ERPV与心脏疾患等相关 A.主诉胸痛患者占急诊病人约2%； B.经ECG检者约22%有ST段抬高； C.其中确诊STEAMI约15%； D.接受溶栓治疗者约11%～ 30%并非AMI； E.ST段抬高者中,ERPV、LVH和各种心室内 传导障碍者各占约30%； F.少数ERPV运动试验阳性者经冠脉造影确 诊为冠心病。

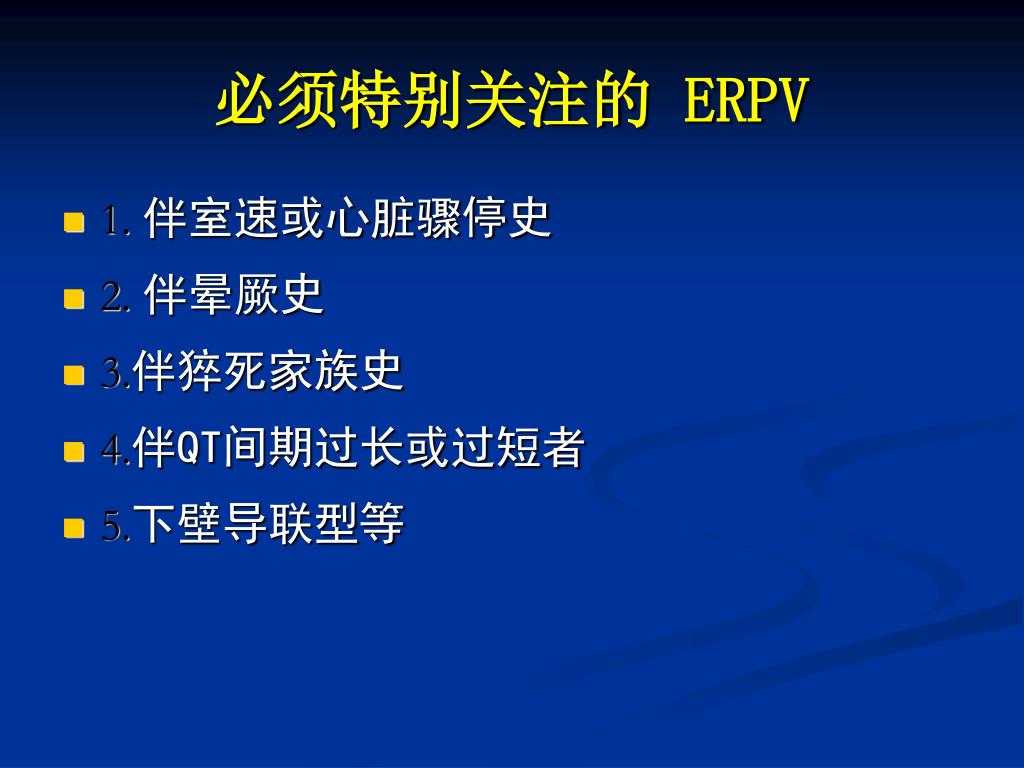

  41. 必须特别关注的 ERPV 1.伴室速或心脏骤停史 2.伴晕厥史 3.伴猝死家族史 4.伴QT间期过长或过短者 5.下壁导联型等

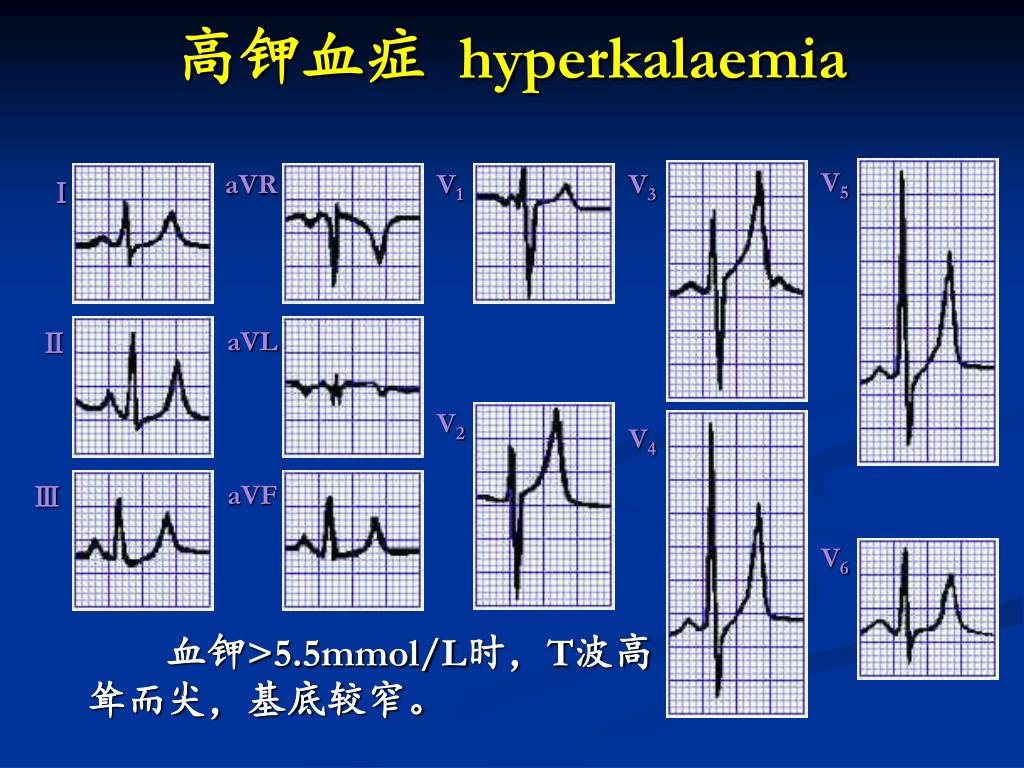

  42. 高钾血症 hyperkalaemia V5 V6 aVR aVL aVF V1 V2 V3 V4 Ⅰ Ⅱ Ⅲ 血钾>5.5mmol/L时，T波高耸而尖，基底较窄。

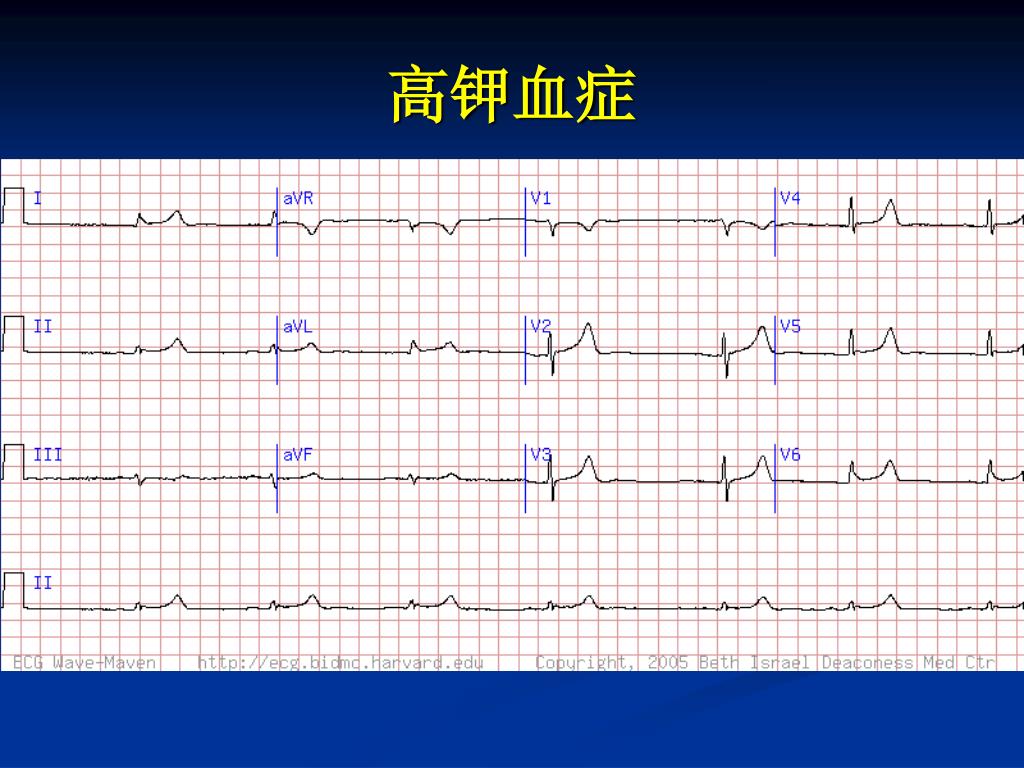

  43. 高钾血症

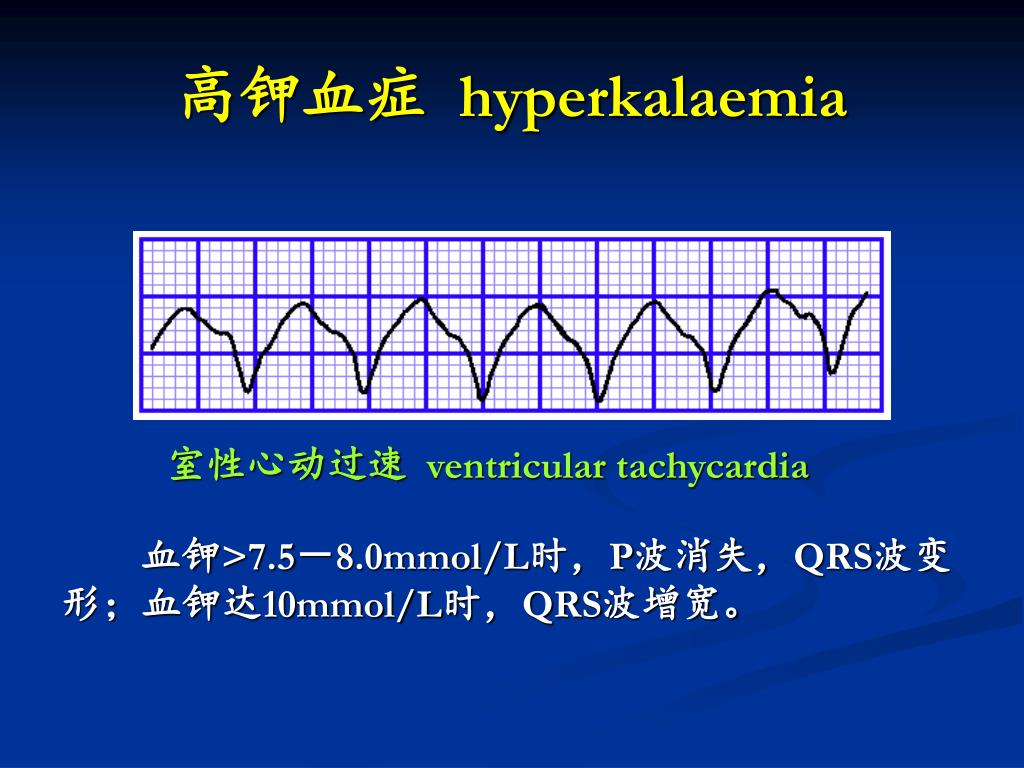

  44. 高钾血症 hyperkalaemia 室性心动过速 ventricular tachycardia 血钾>7.5－8.0mmol/L时，P波消失，QRS波变形；血钾达10mmol/L时，QRS波增宽。

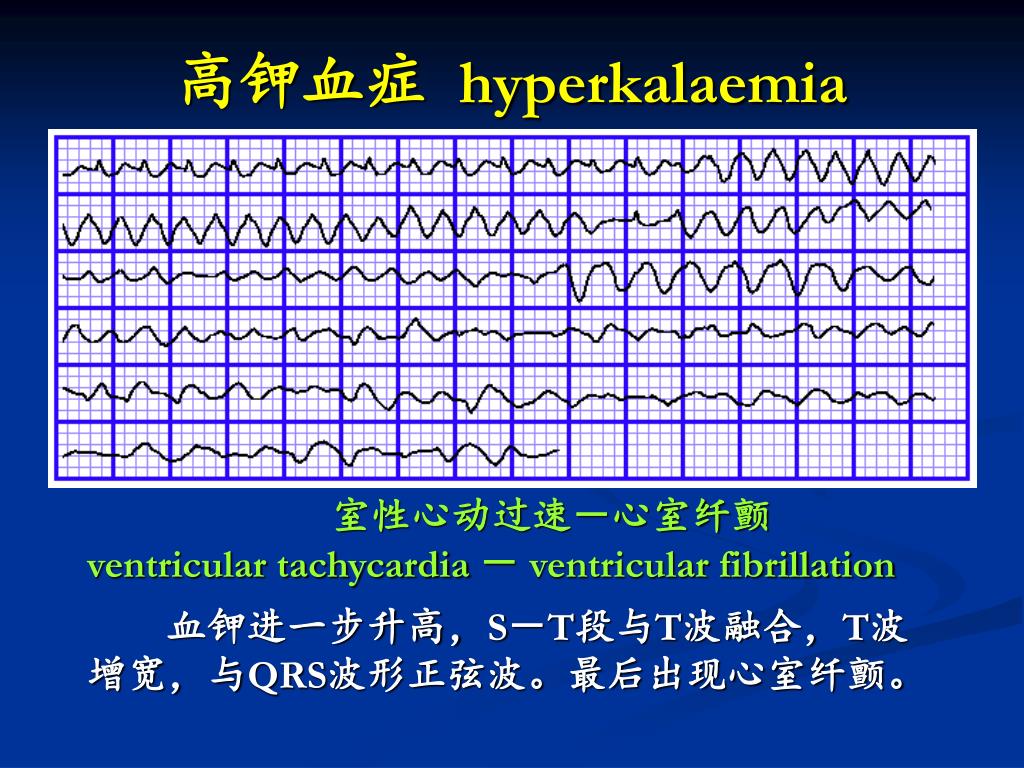

  45. 高钾血症 hyperkalaemia 室性心动过速－心室纤颤 ventricular tachycardia － ventricular fibrillation 血钾进一步升高，S－T段与T波融合，T波增宽，与QRS波形正弦波。最后出现心室纤颤。

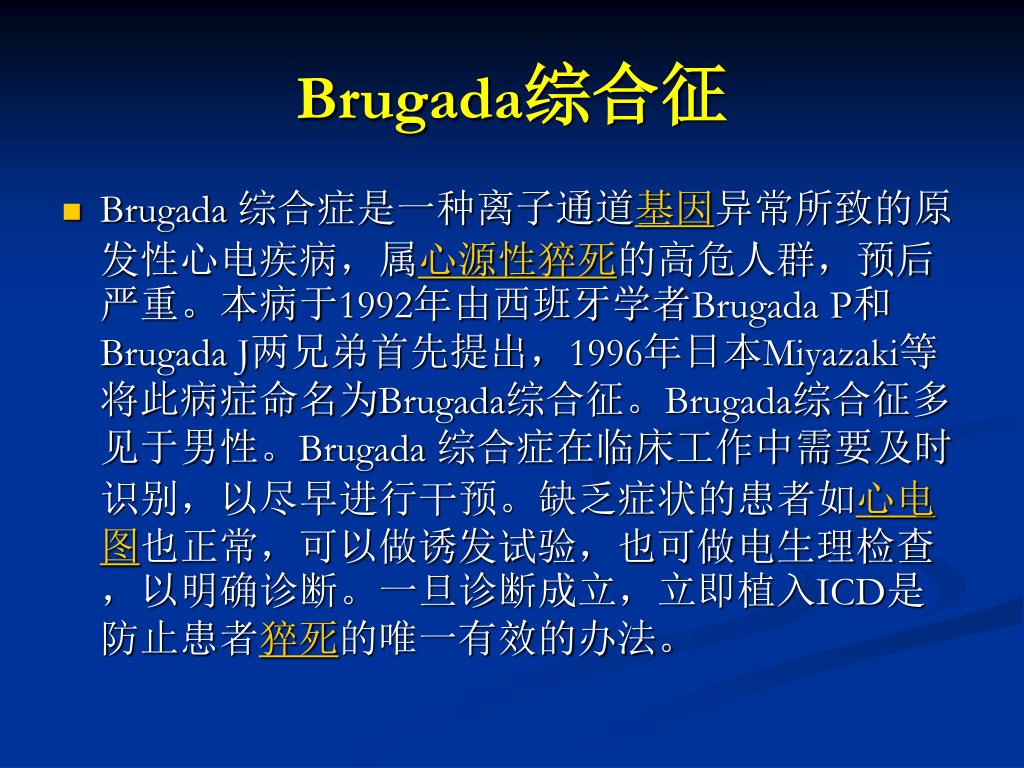

  46. Brugada综合征 Brugada 综合症是一种离子通道基因异常所致的原发性心电疾病，属心源性猝死的高危人群，预后严重。本病于1992年由西班牙学者Brugada P和Brugada J两兄弟首先提出，1996年日本Miyazaki等将此病症命名为Brugada综合征。Brugada综合征多见于男性。Brugada 综合症在临床工作中需要及时识别，以尽早进行干预。缺乏症状的患者如心电图也正常，可以做诱发试验，也可做电生理检查，以明确诊断。一旦诊断成立，立即植入ICD是防止患者猝死的唯一有效的办法。

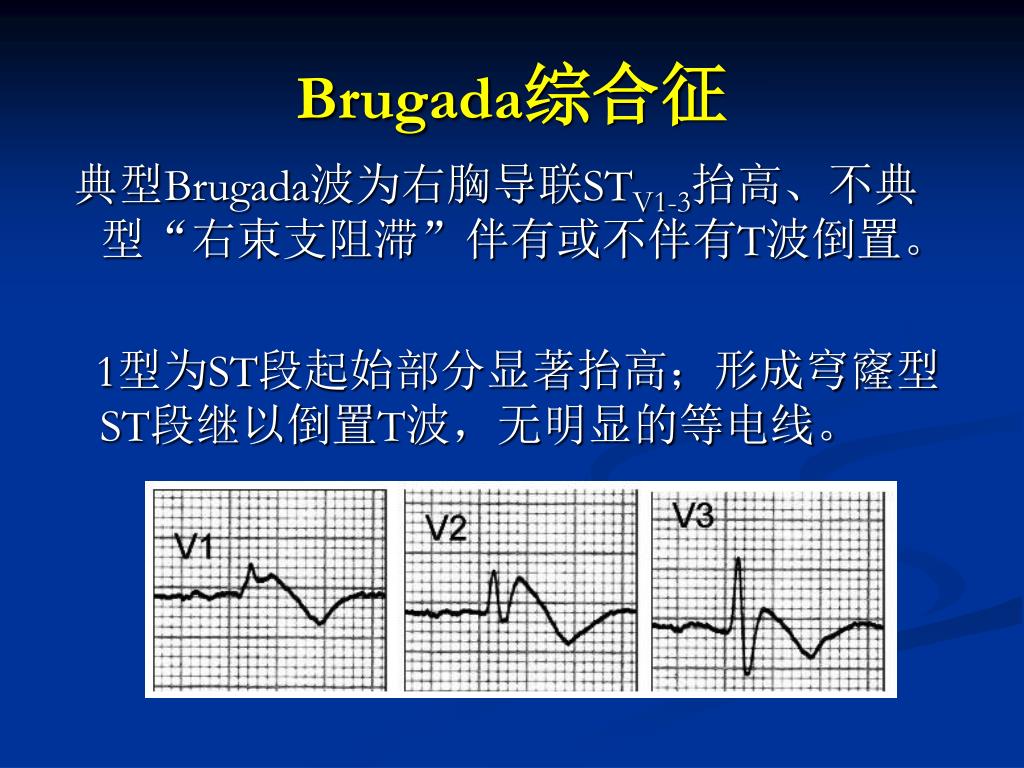

  47. Brugada综合征 典型Brugada波为右胸导联STV1-3抬高、不典型“右束支阻滞”伴有或不伴有T波倒置。 1型为ST段起始部分显著抬高；形成穹窿型ST段继以倒置T波，无明显的等电线。

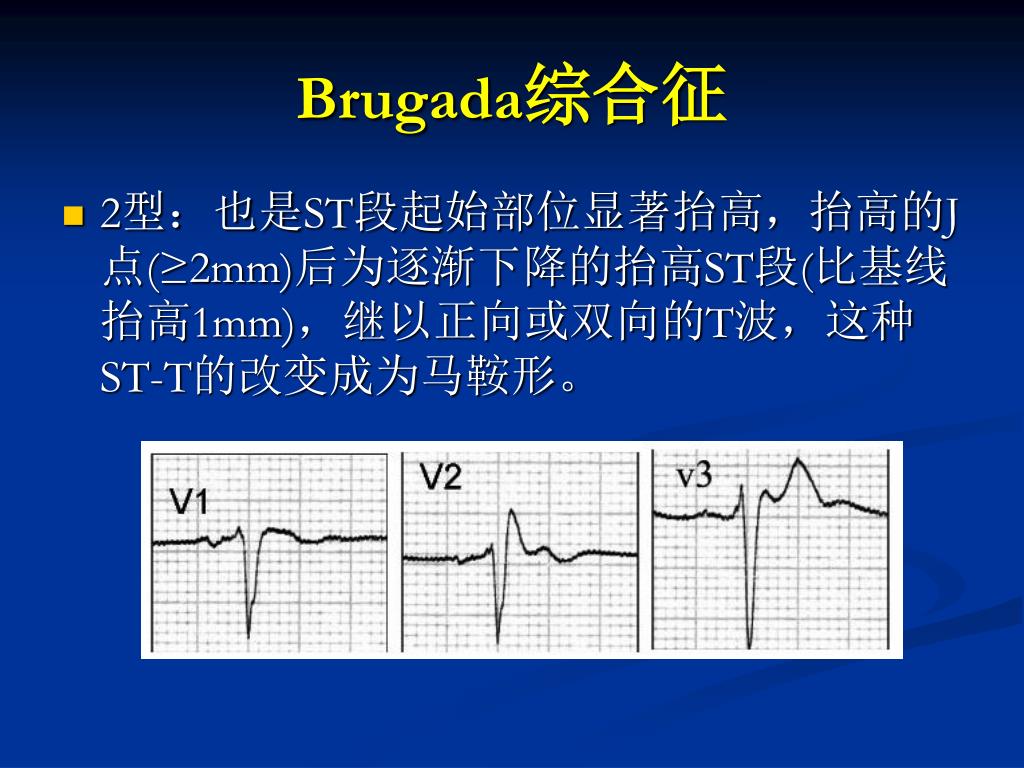

  48. Brugada综合征 2型：也是ST段起始部位显著抬高，抬高的J点(≥2mm)后为逐渐下降的抬高ST段(比基线抬高1mm)，继以正向或双向的T波，这种ST-T的改变成为马鞍形。

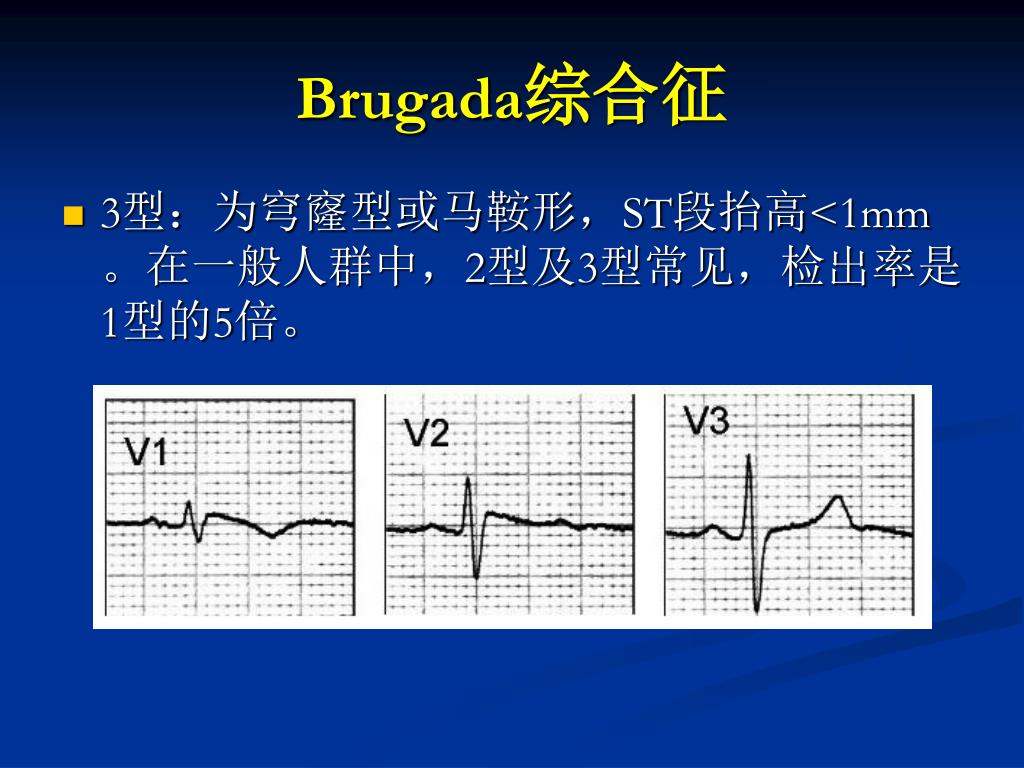

  49. Brugada综合征 3型：为穹窿型或马鞍形，ST段抬高<1mm。在一般人群中，2型及3型常见，检出率是1型的5倍。
