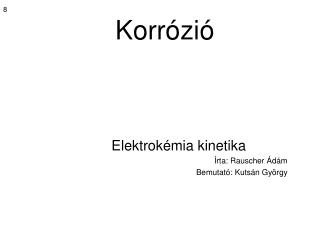

  1. 8Korrózió Elektrokémia kinetika Írta: Rauscher Ádám Bemutató: Kutsán György

  2. Csereáram • Az eddigi fejtegetések egyensúlyban (stacionárius állapotban) érvényesek, azaz a két áramsűrűség egyenlő:j = ja = - jk ,

  3. Túlfeszültség • Az egyensúlyi potenciáltól való eltérés, jele : h • Azaz polarizáljuk az elektródot: DF = E+h • Az áramsűrűségek is átalakulnak: • Ha: f=F/(RT) • ja = j0 e(1-a)fh jk = j0 e-afh

  4. Korróziós folyamat

  5. A polarizációs görbék

  6. Ok Oi O’ Transzport Reakció Szorpció Oa Elektron- átmenet ne Ra Szorpció Reakció Transzport Rk R’ Ri Elektródfolyamat • Folyamatában

  7. Katódos hidrogénfejlődés • Tafel meredekség: • Ez számos fémre 0,11-0,12 V/dekád • Túlfeszültség is fellép, ennek oka: • Tafel: M..H + M..H → H2 + 2 M • Heyrovsky: M..H + H+ + e-→ H2 + M • Erdey-Grúz és Volmer: H3O+ + e-→ H + H2O

  8. Hidrogénfejlődés mechanizmusa • Az áram H+ ionokat a fém felületéhez szállítja • Ezzel nő a kondenzátorok töltése, azaz a potenciál gradiens • Gátolva van az elektronátlépés a H+ ionokra • Az átmeneti komplex ugyanaz a Red és Ox formára, így a = 0,5 a Tafel állandó b= 0,118 • A felületi borítottság Q, így (Tomkin):

  9. Erdey-Grúz és Volmer • Ők vezették be az átlépési tényezőta-t • Ha a kettősréteg energetikai szerkezete szimmetrikus, akkora=0,5. • A H atomok is adszorbeálódnak a felületen, így kisebb felület marad az elektronátlépéshez. • A borítottság függhet: • a potenciáltól és • az elektrolit oldat nedvesítő képességétől is.

  10. Részfolyamatok • Anyagszállítás az elektródhoz • Dehidratáció és adszorpció a felületen • Semlegesítődés (sebesség-meghatározó Erdey-Grúz és Volmer szerint) • H atomok adszorpciója a fémen M..H átmeneti komplex formájában (sebesség-meghatározó Tafel illetve Heyrovsky szerin) • Rekombináció és deszorpció

  11. Elektródfolyamat • Folyamatában Ok Oi O’ Transzport Reakció Szorpció Oa Elektron- átmenet ne Erdey-Grúz és Volmer Ra Szorpció Reakció Transzport Rk R’ Ri Tafel és Heyrovsky

  12. Finomított modellek • Horiuti és Okamoto szerint: 2H3O+ +e-→ H2+ + 2H2O • Így a 3. lépés nem mindig sebesség-meghatározó

  13. Fémek aktív oldódása • A csereáram tág határok között változhat • A Tafel egyenes meredeksége RT/azF;aza = 0,3-0,7 közt változik. • A változó vegyértékű fémek több lépésben reagálnak • A fémfelület nem egységes, aktív helyek lehetnek • Az anion adszorpció különféleképpen befolyásolja a reakciót

  14. Vas oldódása • Heusler: • Fe + OH─Fe(OH)adsz + e-katalizátor képződik egy gyors egyensúlyi lépésben • Fe + OH─ + K → FeOH+ + K + 2e-lassú sebesség-meghatározó lépés • FeOH+ + H+→ Fe2+ (akv)gyors deszorpció és oldódás

  15. Modellek I. • A gátolt közbülső reakcióra: • Az egyensúlyi reakció potenciálfüggő: • Összevonva a két egyenletet:b=29,5 mV

  16. Modellek II. • Savas közegben: Fe(H2O)adsz+ H2O FeOH─ + H3O+ • a FeOH─ borítottsága • Az átlépési reakció: FeOH─ → FeOH+ + 2e-

  17. Modellek III. • Bockris • Fe + OH─Fe(OH)adsz + e-egy gyors egyensúlyi lépésben nem katalizátor képződik • majd a sebesség-meghatározó lassú lépés: Fe(OH)adsz→ FeOH+ + 2e- • a gyors oldódás:FeOH+ → Fe2+ + OH─ b=29,5 mV összhangban a kísérleti adatokkal

  18. Modellek IV. • Lorenz: • Előidejű gyors egyensúlyok: Fe + H2O Fe(H2O)adsz Fe(H2O)adsz Fe(OH─)adsz + H+Fe(OH─)adszFe(OH)adsz + e- • Felületi katalizátor:Fe(OH)adsz + Fe Fe(OHFe)adszlassú

  19. Lorenz modell • Az átlépés: Fe(OHFe)adsz + OH─ FeOH+ + Fe(OH)adsz + 2e- Ez a sebesség-meghatározó lépés • OldódásFeOH+ + H+Fe2+(akv)FeOH+ + H2O Fe2+(akv) + OH-

  20. Az eltérések okai • A minták felületi állapota aktív centrumok koncentrációja különbözik • Bockris kísérleteiben kicsi, így a katalizátor elreagál. • Lorenznél a második reakció erősen jobbra tolódik, így gyakorlatilag a Heusler mechanizmus érvényesül.Fe(H2O)adsz Fe(OH─)adsz + H+ • Manapság már 9 köztitermék szerepel a mechanizmusokban

  21. Anionok • Nagy szerepet játszanak a felületi réteg kialakításában • A szulfát ionok hatására az oldódási sebesség logaritmusa a pH-val arányos • A klorid ionok hatása gyakorlati szempontból fontos • A kompetitív adszorpció az OH─ ionok adszorpcióját nehezíti, így akár csökkenhet is az oldódás

  22. Passzív állapot
