๓๑ สิงหาคม ๒๕๕๕

1. สรุปผลการจัดทำมาตรฐานข้อมูลเพื่อส่งต่อผู้ป่วยยามภัยพิบัติรศ.ดร.อัศนีย์ ก่อตระกูล อ.สมโชค เรืองอิทธินันท์ อ.เทวา คำปาเชื้อ และคณะวิจัย ๓๑ สิงหาคม ๒๕๕๕

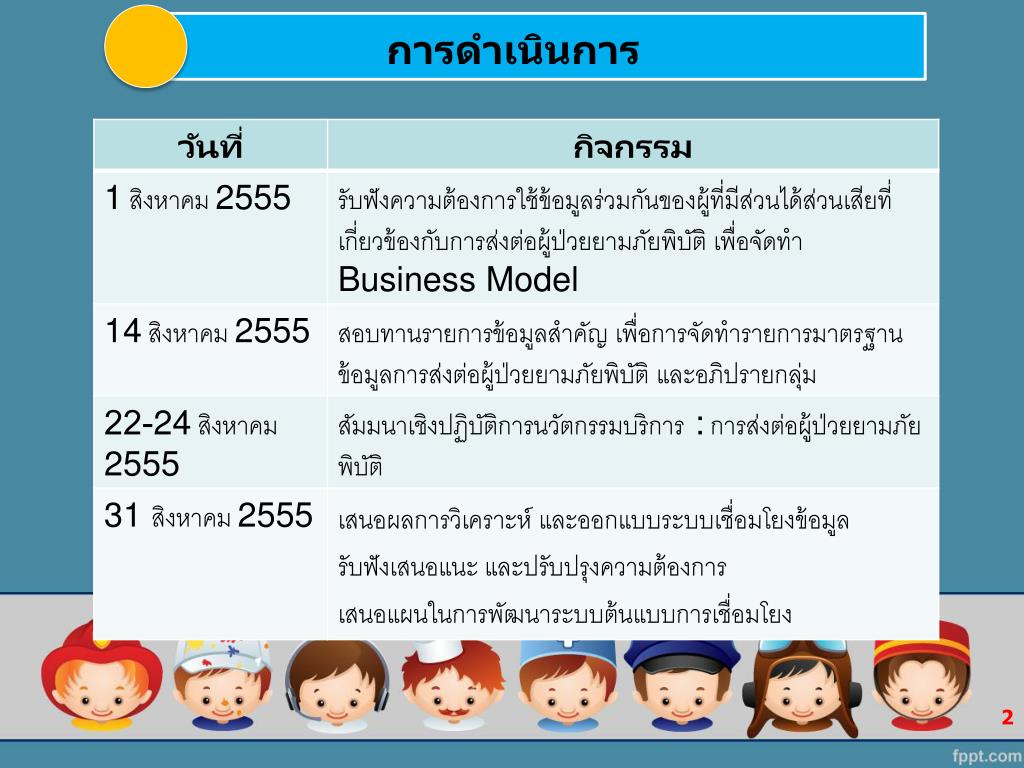

2. การดำเนินการ

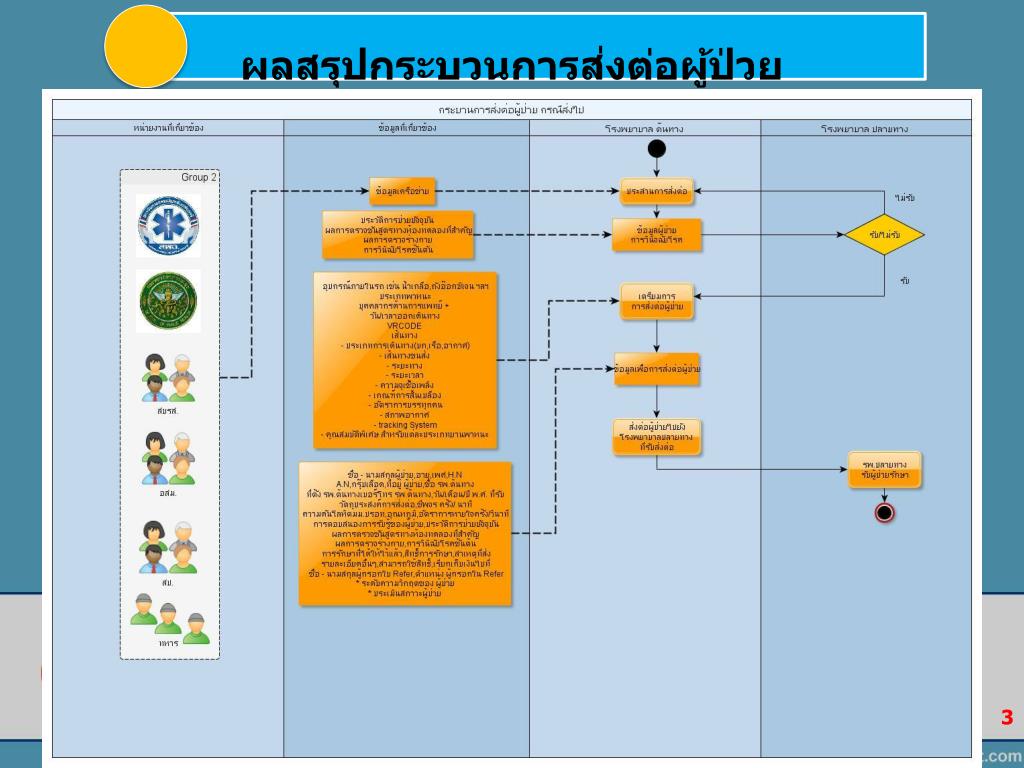

3. ผลสรุปกระบวนการส่งต่อผู้ป่วยผลสรุปกระบวนการส่งต่อผู้ป่วย

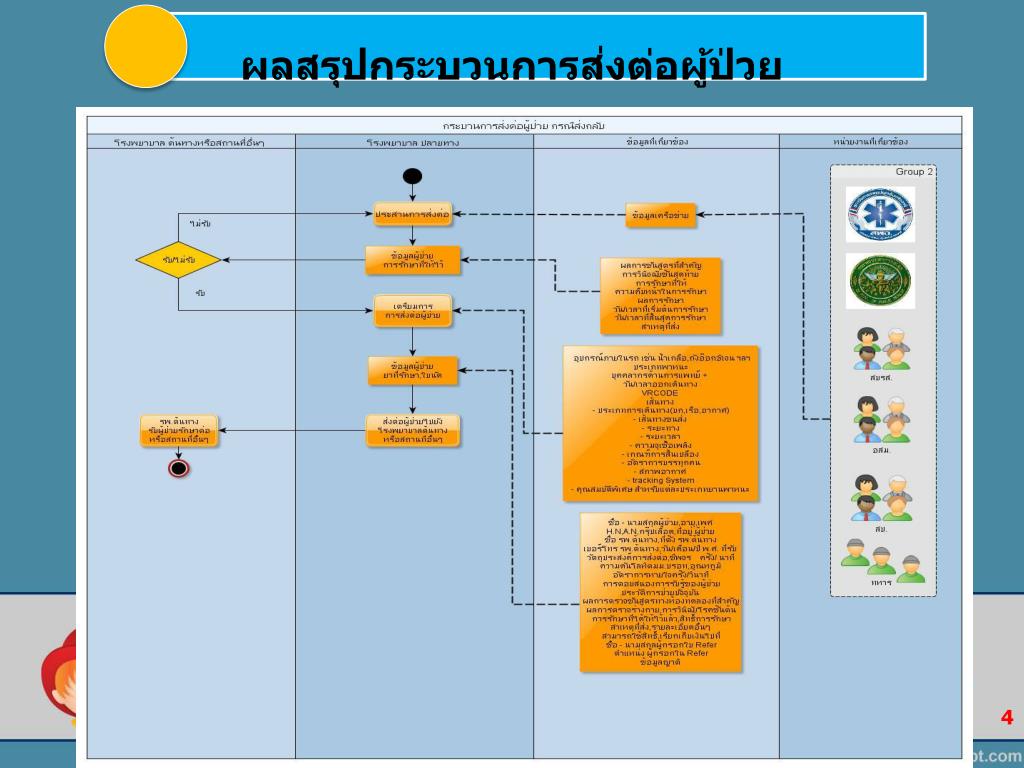

4. ผลสรุปกระบวนการส่งต่อผู้ป่วยผลสรุปกระบวนการส่งต่อผู้ป่วย

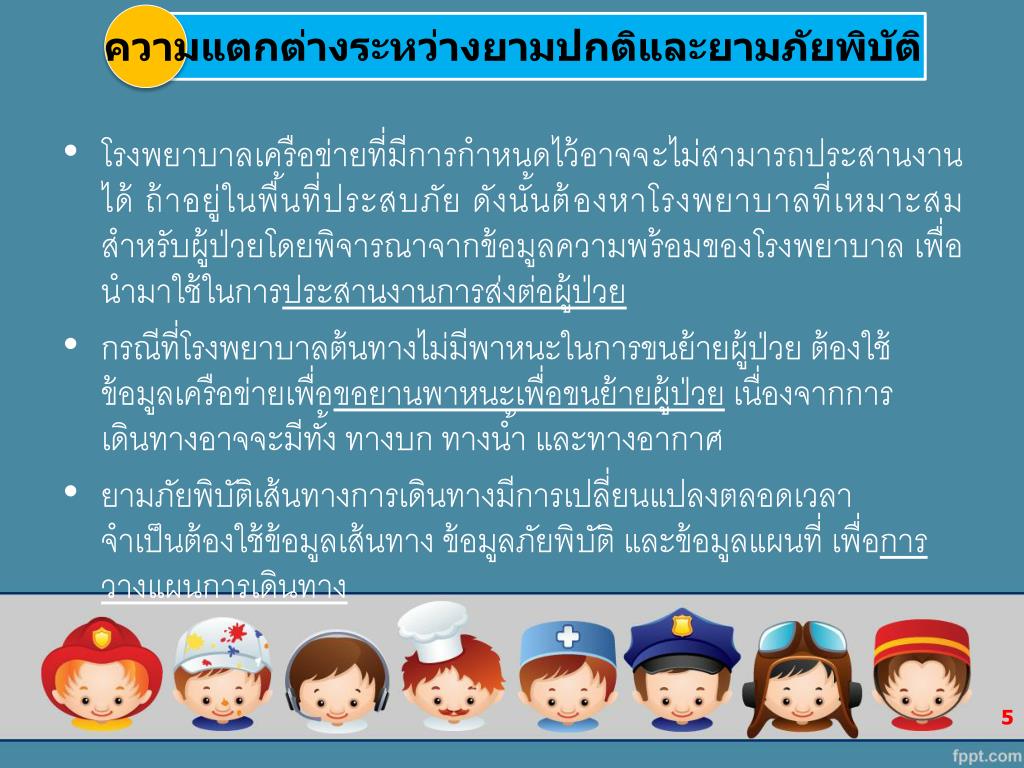

5. ความแตกต่างระหว่างยามปกติและยามภัยพิบัติความแตกต่างระหว่างยามปกติและยามภัยพิบัติ • โรงพยาบาลเครือข่ายที่มีการกำหนดไว้อาจจะไม่สามารถประสานงานได้ ถ้าอยู่ในพื้นที่ประสบภัย ดังนั้นต้องหาโรงพยาบาลที่เหมาะสมสำหรับผู้ป่วยโดยพิจารณาจากข้อมูลความพร้อมของโรงพยาบาล เพื่อนำมาใช้ในการประสานงานการส่งต่อผู้ป่วย • กรณีที่โรงพยาบาลต้นทางไม่มีพาหนะในการขนย้ายผู้ป่วย ต้องใช้ข้อมูลเครือข่ายเพื่อขอยานพาหนะเพื่อขนย้ายผู้ป่วย เนื่องจากการเดินทางอาจจะมีทั้ง ทางบก ทางน้ำ และทางอากาศ • ยามภัยพิบัติเส้นทางการเดินทางมีการเปลี่ยนแปลงตลอดเวลา จำเป็นต้องใช้ข้อมูลเส้นทาง ข้อมูลภัยพิบัติ และข้อมูลแผนที่ เพื่อการวางแผนการเดินทาง

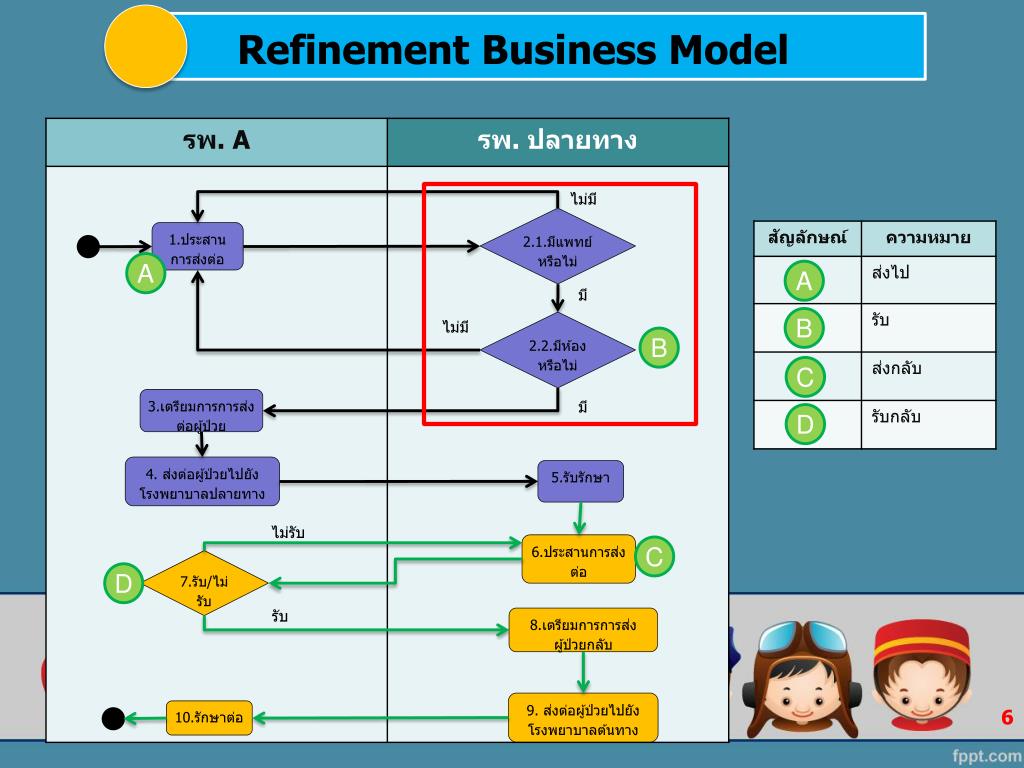

6. Refinement Business Model ไม่มี 2.1.มีแพทย์หรือไม่ 1.ประสานการส่งต่อ A A มี B ไม่มี 2.2.มีห้องหรือไม่ B C 3.เตรียมการการส่งต่อผู้ป่วย มี D 4. ส่งต่อผู้ป่วยไปยังโรงพยาบาลปลายทาง 5.รับรักษา ไม่รับ 6.ประสานการส่งต่อ C 7.รับ/ไม่รับ D รับ 8.เตรียมการการส่งผู้ป่วยกลับ 9. ส่งต่อผู้ป่วยไปยัง โรงพยาบาลต้นทาง 10.รักษาต่อ

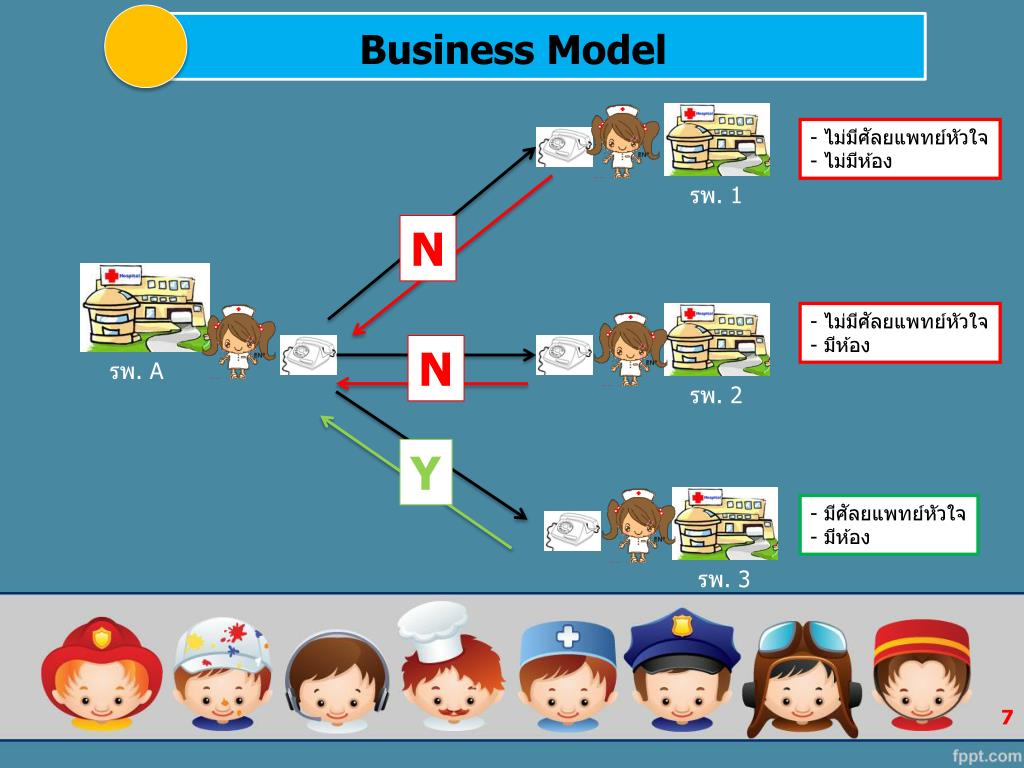

7. Business Model • ไม่มีศัลยแพทย์หัวใจ • ไม่มีห้อง N • ไม่มีศัลยแพทย์หัวใจ • มีห้อง N รพ. A รพ. 3 รพ. 2 รพ. 1 Y • มีศัลยแพทย์หัวใจ • มีห้อง

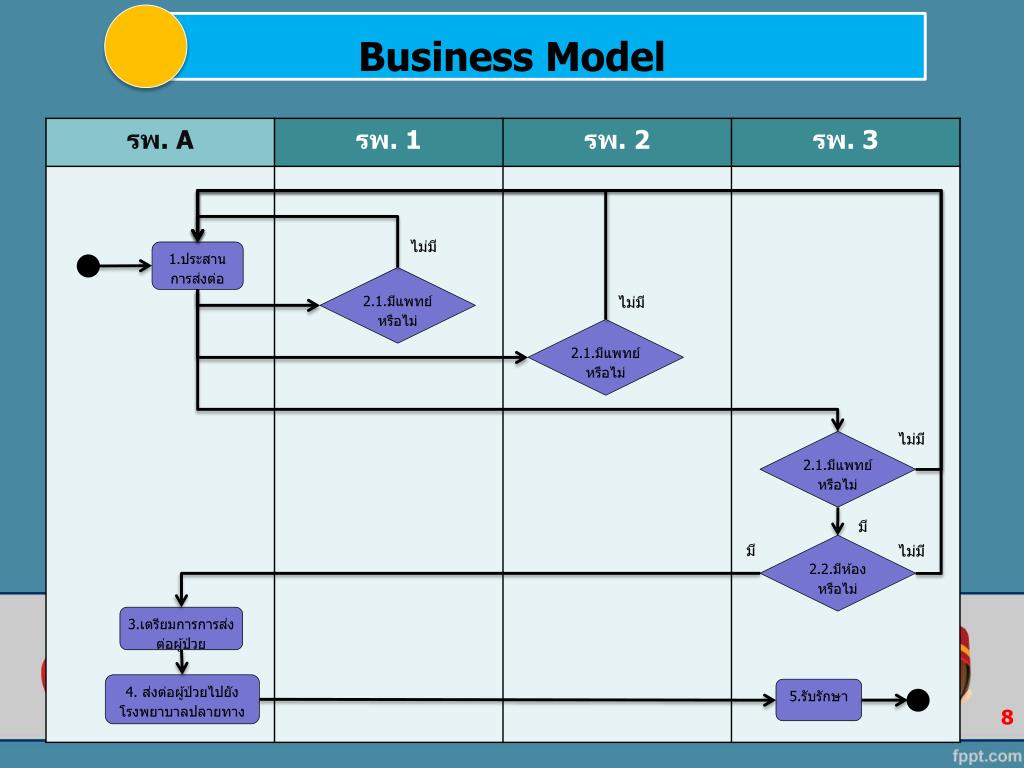

8. Business Model ไม่มี 1.ประสานการส่งต่อ 2.1.มีแพทย์หรือไม่ ไม่มี 2.1.มีแพทย์หรือไม่ ไม่มี 2.1.มีแพทย์หรือไม่ มี มี 2.2.มีห้องหรือไม่ ไม่มี 3.เตรียมการการส่งต่อผู้ป่วย 4. ส่งต่อผู้ป่วยไปยังโรงพยาบาลปลายทาง 5.รับรักษา

9. Common Data Core Set • ข้อมูลความพร้อมของโรงพยาบาลหน้าที่ 1/36 • ข้อมูลบุคคลหน้าที่ 20/36 • ข้อมูลผู้ป่วยหน้าที่ 24/36 • ข้อมูลญาติหน้าที่ 28/36 • ที่อยู่หน้าที่ 28/36 • ข้อมูลเครือข่ายหน้าที่ 30/36 • ข้อมูลหน่วยงานหน้าที่ 32/36 • ข้อมูลยานพาหนะหน้าที่ 33/36 • ข้อมูลเส้นทางหน้าที่ 35/36

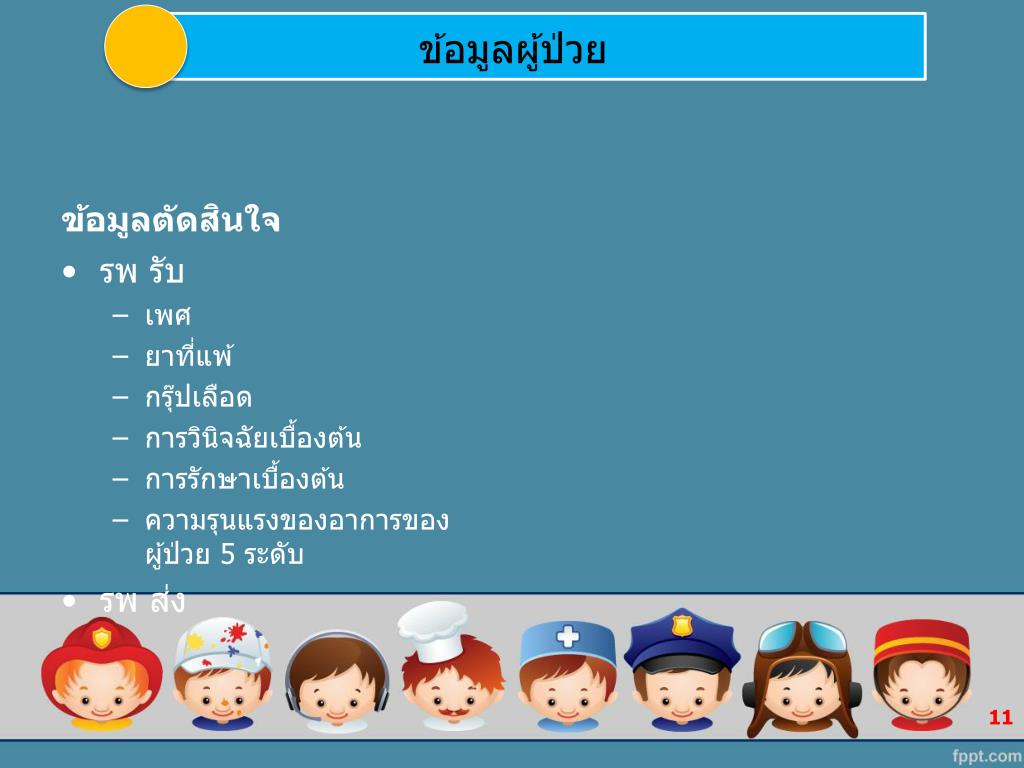

11. ข้อมูลผู้ป่วย ข้อมูลตัดสินใจ • รพ รับ • เพศ • ยาที่แพ้ • กรุ๊ปเลือด • การวินิจฉัยเบื้องต้น • การรักษาเบื้องต้น • ความรุนแรงของอาการของผู้ป่วย 5 ระดับ • รพ ส่ง

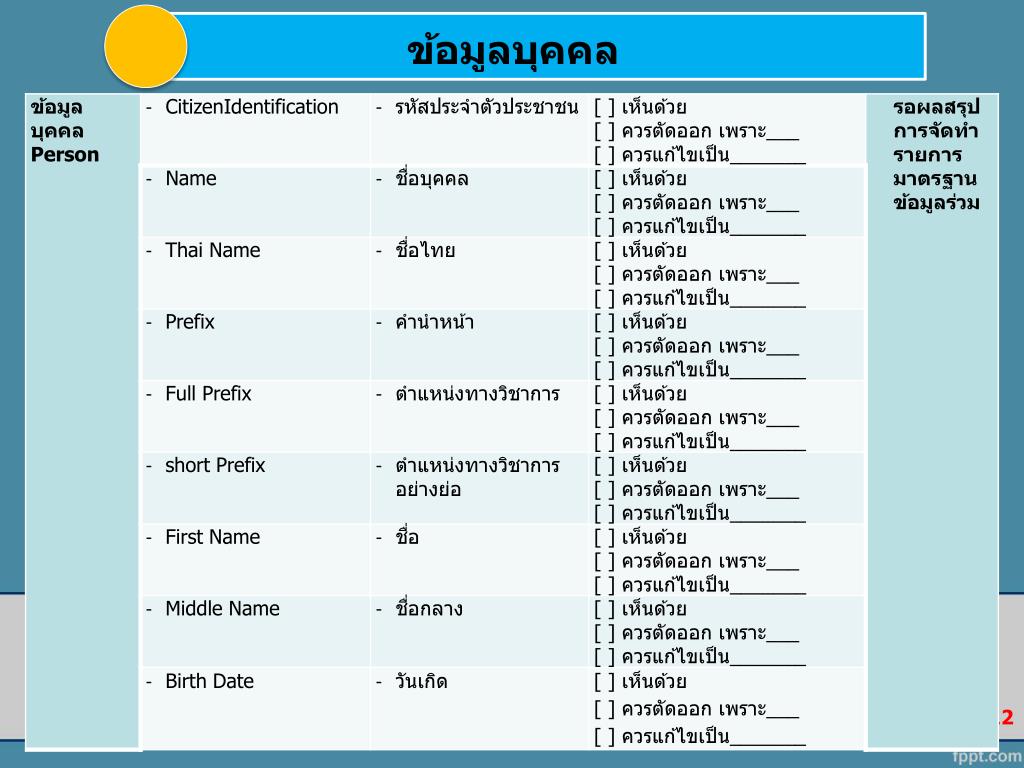

12. ข้อมูลบุคคล

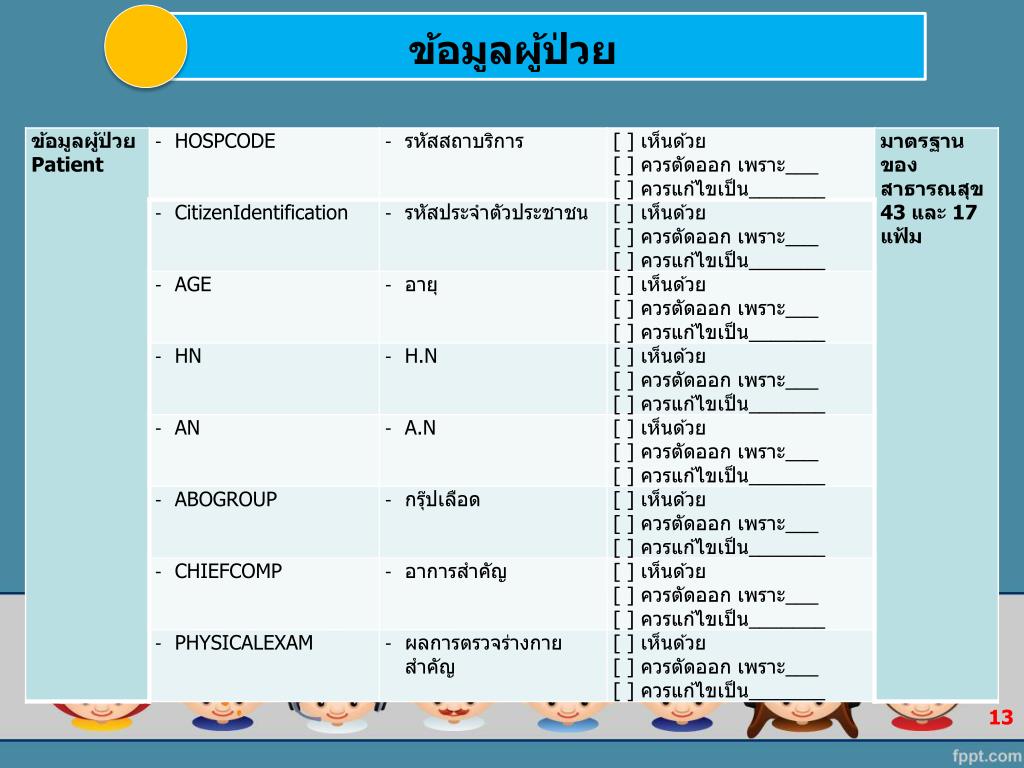

13. ข้อมูลผู้ป่วย

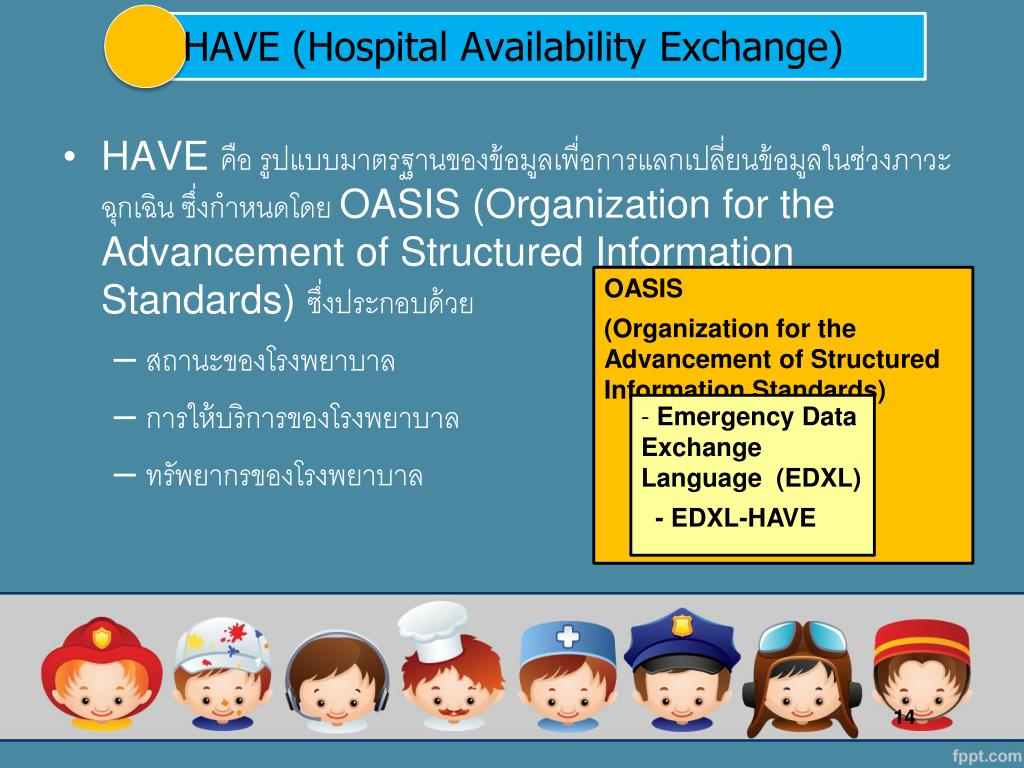

14. HAVE(Hospital Availability Exchange) • HAVE คือ รูปแบบมาตรฐานของข้อมูลเพื่อการแลกเปลี่ยนข้อมูลในช่วงภาวะฉุกเฉิน ซึ่งกำหนดโดย OASIS (Organization for the Advancement of Structured Information Standards) ซึ่งประกอบด้วย • สถานะของโรงพยาบาล • การให้บริการของโรงพยาบาล • ทรัพยากรของโรงพยาบาล OASIS (Organization for the Advancement of Structured Information Standards) • Emergency Data Exchange Language (EDXL) • - EDXL-HAVE

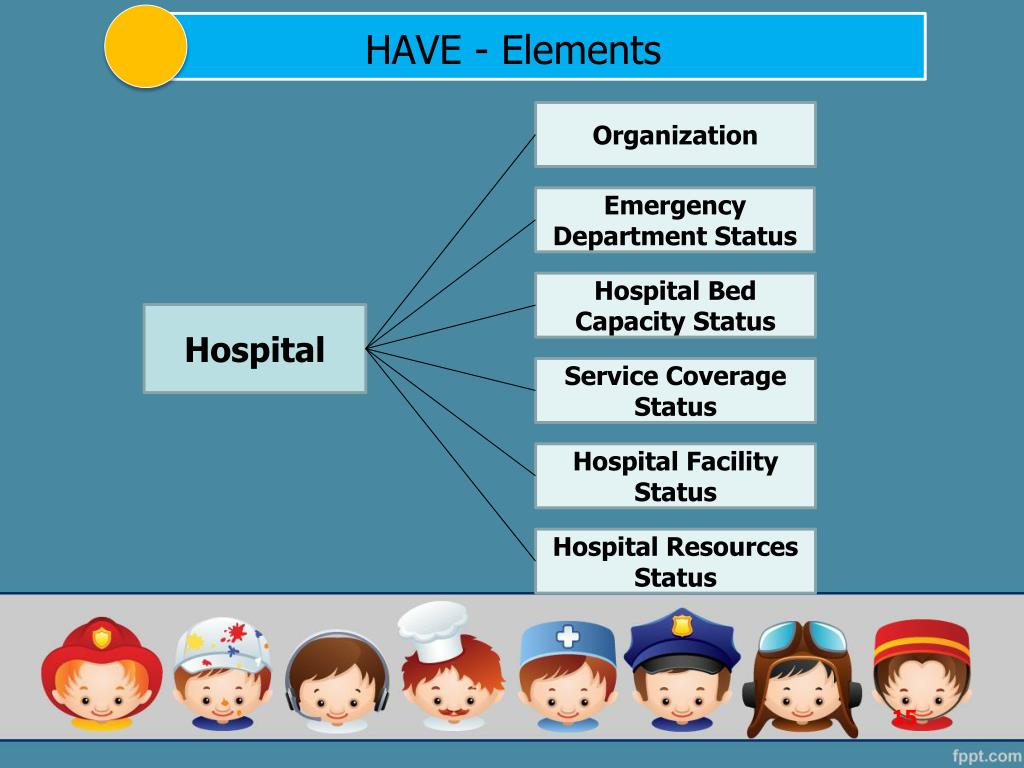

15. HAVE - Elements Organization Emergency Department Status Hospital Bed Capacity Status Hospital Service Coverage Status Hospital Facility Status Hospital Resources Status

16. Refer during DisasterHAVE - Example

17. Refer during Disaster HAVE - Example

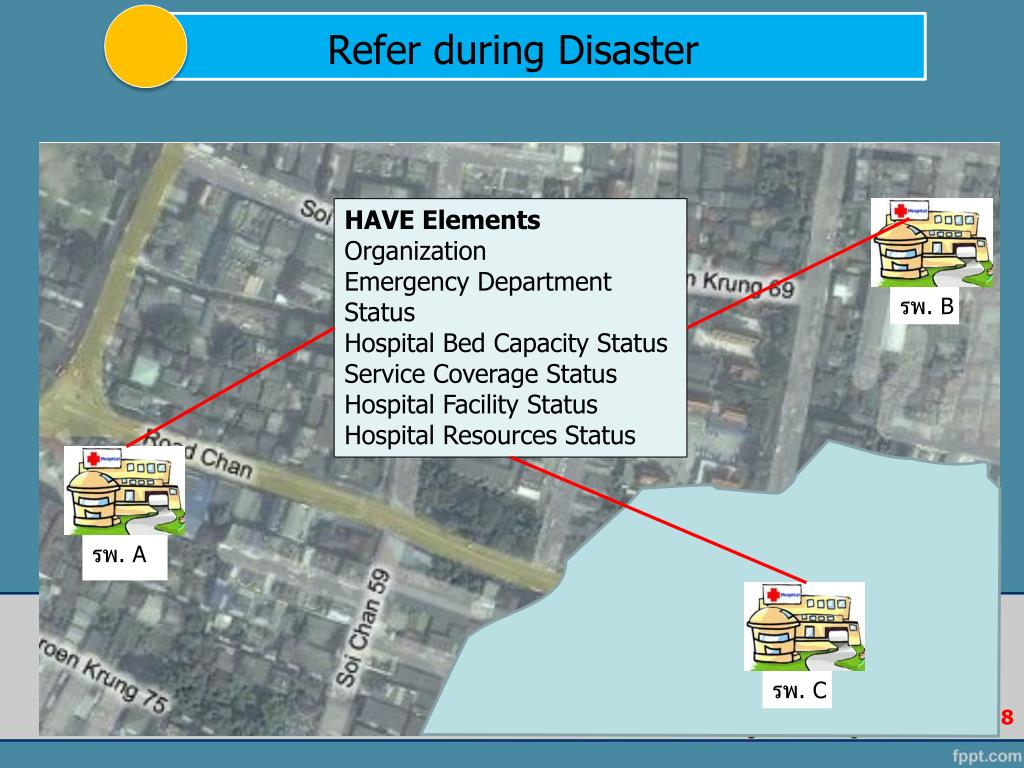

18. Refer during Disaster HAVE Elements Organization Emergency Department Status Hospital Bed Capacity Status Service Coverage Status Hospital Facility Status Hospital Resources Status รพ. A รพ. B รพ. C

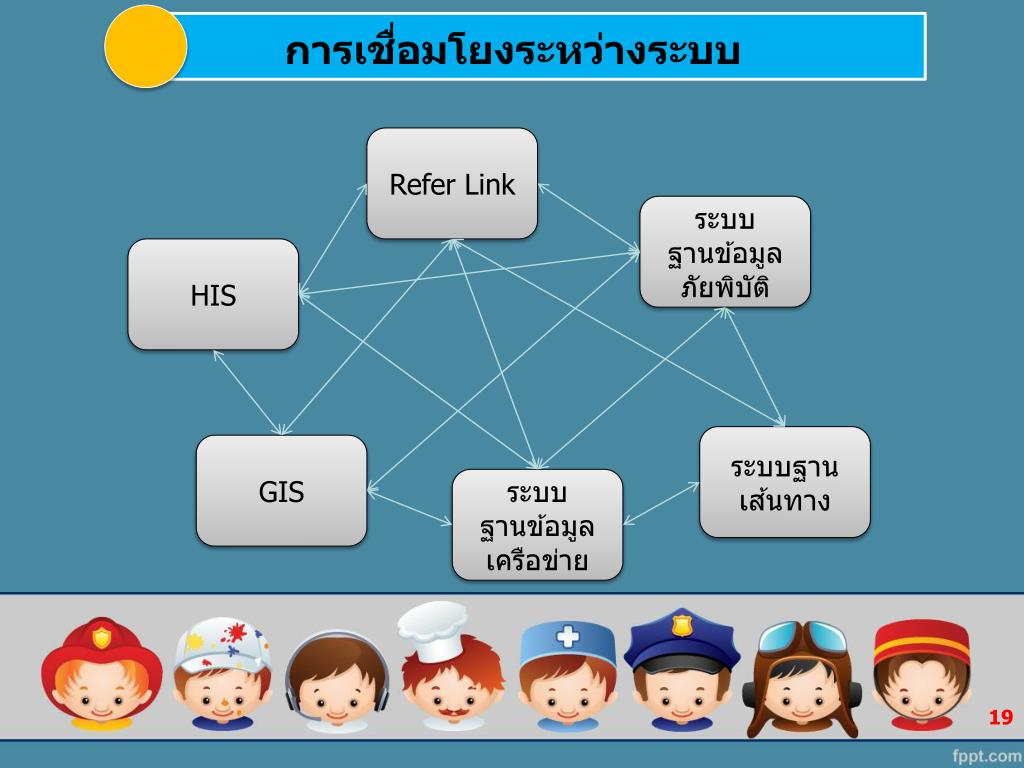

19. การเชื่อมโยงระหว่างระบบการเชื่อมโยงระหว่างระบบ Refer Link ระบบฐานข้อมูลภัยพิบัติ HIS ระบบฐานเส้นทาง GIS ระบบฐานข้อมูลเครือข่าย

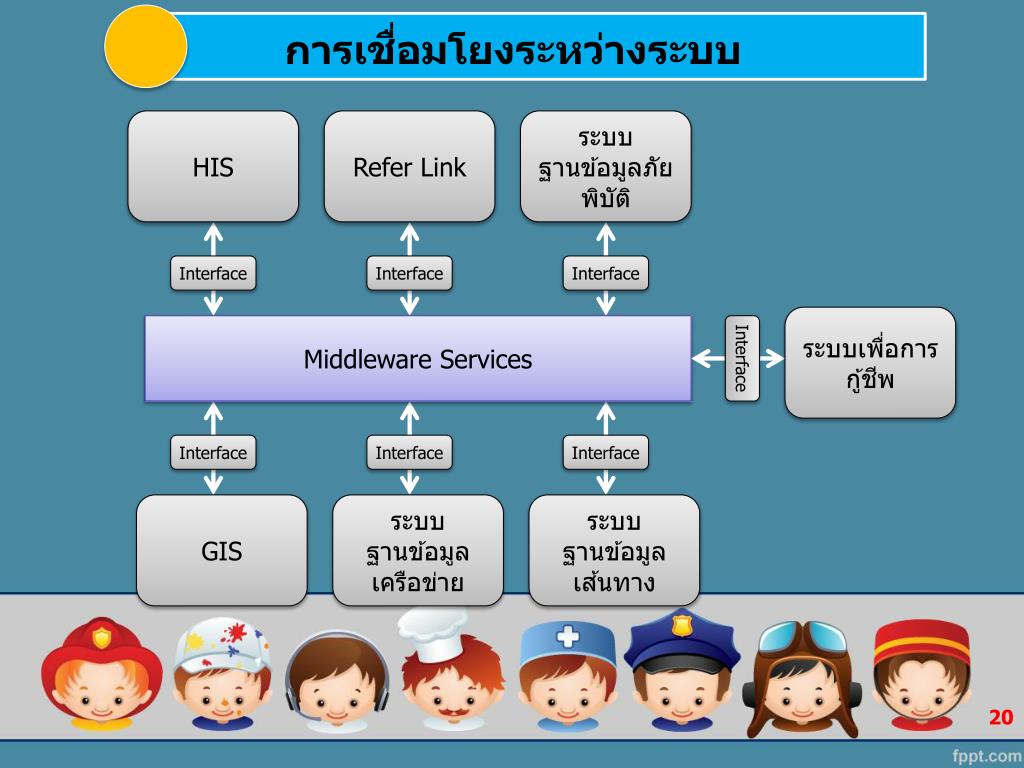

20. การเชื่อมโยงระหว่างระบบการเชื่อมโยงระหว่างระบบ HIS Refer Link ระบบฐานข้อมูลภัยพิบัติ Interface Interface Interface ระบบเพื่อการ กู้ชีพ Middleware Services Interface Interface Interface Interface GIS ระบบฐานข้อมูลเครือข่าย ระบบฐานข้อมูลเส้นทาง

21. แนวทางวิธีการจัดทำมาตรฐานเพื่อการเชื่อมโยงตามกรอบแนวทาง TH e-GIF

22. สถาปัตยกรรมธุรกรรม (UMM, UML) • สถาปัตยกรรมข้อมูล (CCTS, UPCC, …) • รูปแบบข้อมูลอิเล็กทรอนิกส์ (XML NDR) • มาตรฐานเทคนิคการเชื่อมโยง (XML, WS-*, ebXML) • สถาปัตยกรรมระบบงาน • สถาปัตยกรรมระบบเครือข่าย • สถาปัตยกรรมระบบคอมพิวเตอร์

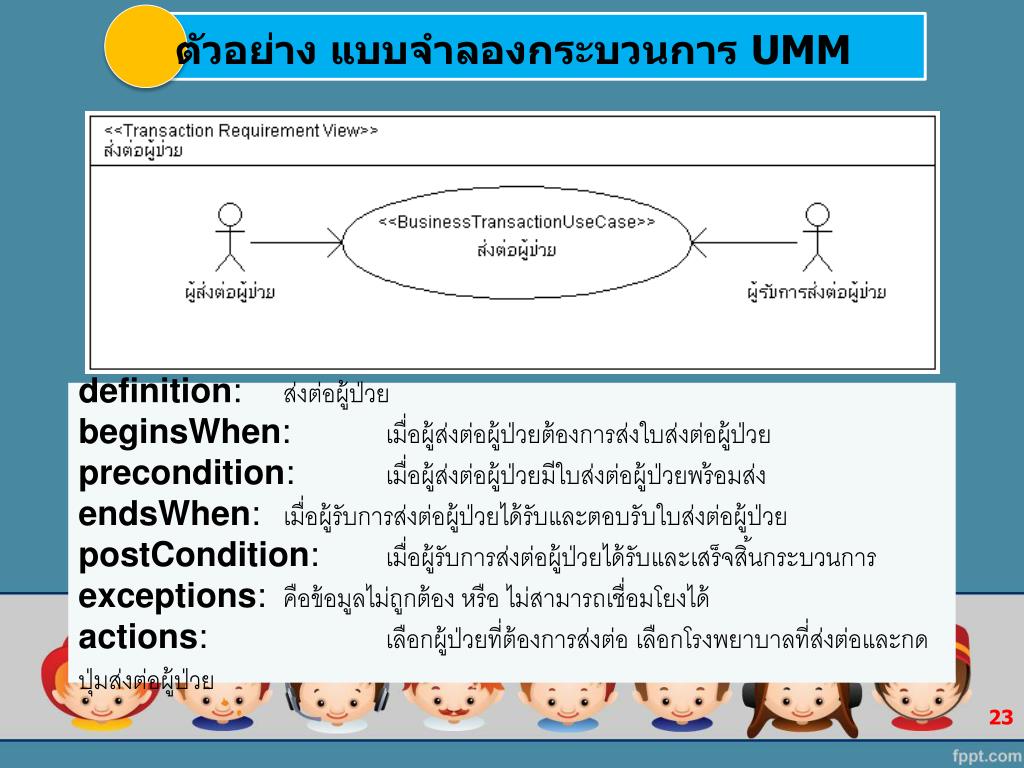

23. ตัวอย่าง แบบจำลองกระบวนการ UMM definition: ส่งต่อผู้ป่วย beginsWhen: เมื่อผู้ส่งต่อผู้ป่วยต้องการส่งใบส่งต่อผู้ป่วย precondition: เมื่อผู้ส่งต่อผู้ป่วยมีใบส่งต่อผู้ป่วยพร้อมส่ง endsWhen: เมื่อผู้รับการส่งต่อผู้ป่วยได้รับและตอบรับใบส่งต่อผู้ป่วย postCondition: เมื่อผู้รับการส่งต่อผู้ป่วยได้รับและเสร็จสิ้นกระบวนการ exceptions: คือข้อมูลไม่ถูกต้อง หรือ ไม่สามารถเชื่อมโยงได้ actions: เลือกผู้ป่วยที่ต้องการส่งต่อ เลือกโรงพยาบาลที่ส่งต่อและกดปุ่มส่งต่อผู้ป่วย

24. ตัวอย่าง แบบจำลองกระบวนการ UMM (ต่อ) ระยะเวลาสูงสุดรอการตอบกลับ (timeToRespond): 10 วินาที ถ้าส่งไม่สำเร็จให้พยายามส่งกี่ครั้ง (retryCount): 3 จำเป็นต้องตรวจสอบสิทธิ์หรือไม่ (IsAuthorizationRequired): จำเป็นมาก จำเป็นต้องป้องกันการปฏิเสธการมีผลผูกพันธ์หรือไม่ (isNonRepudiationRequired):

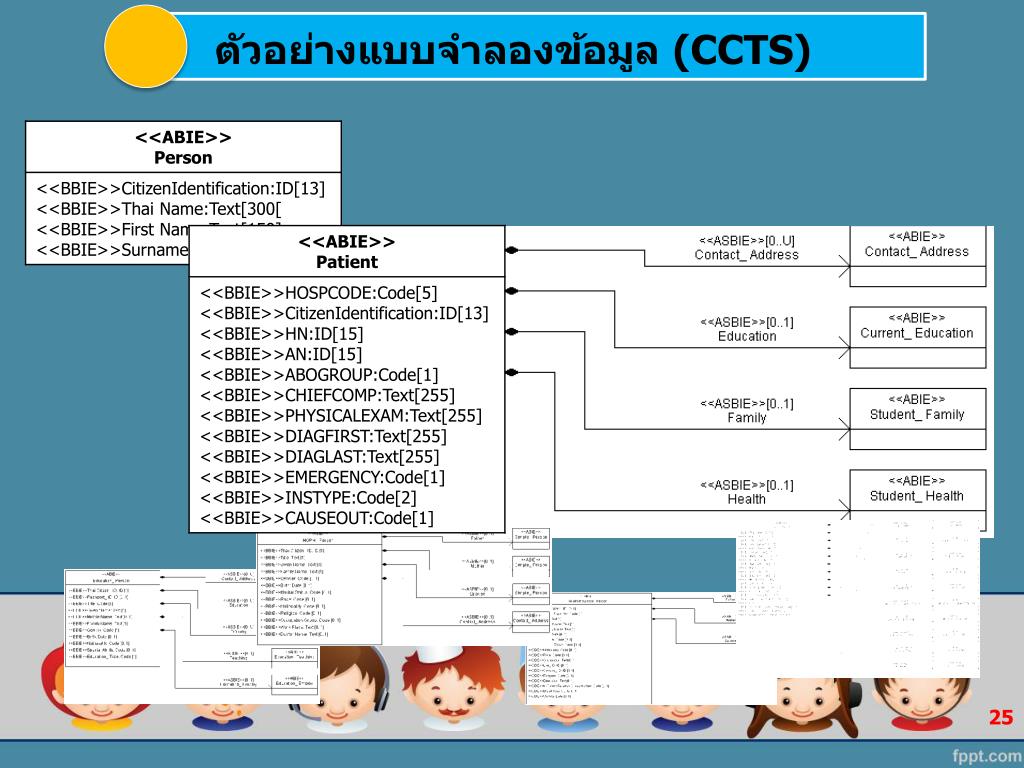

25. ตัวอย่างแบบจำลองข้อมูล (CCTS)

26. ตัวอย่างแบบจำลองข้อมูล (CCTS) (ต่อ)

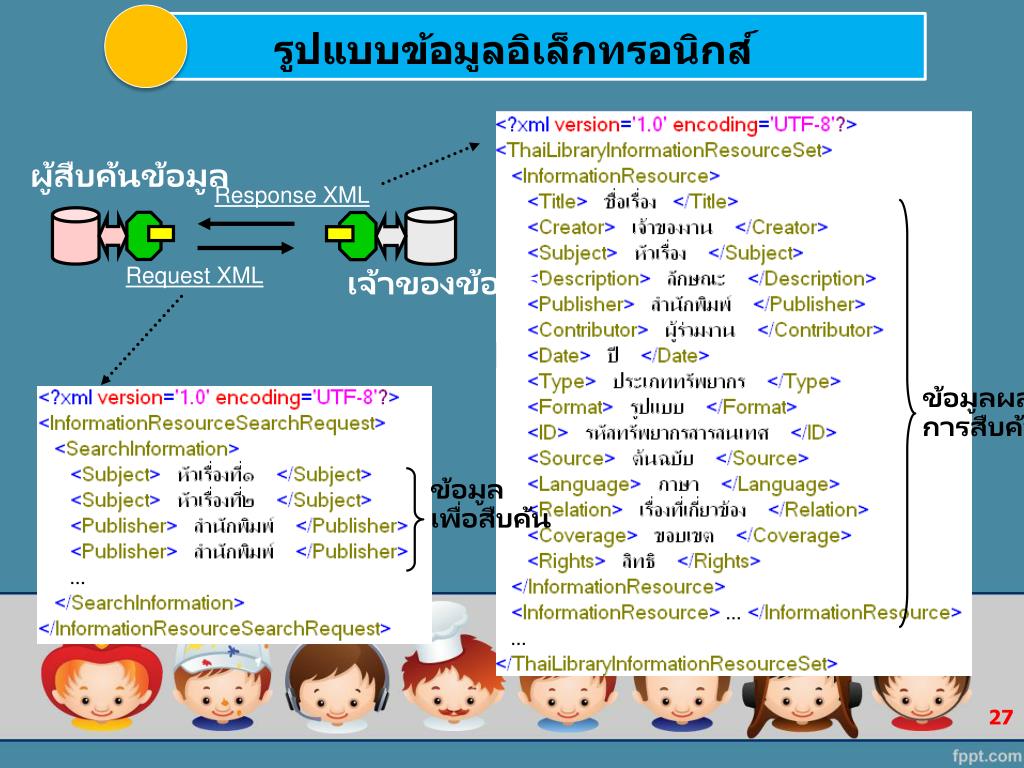

27. รูปแบบข้อมูลอิเล็กทรอนิกส์รูปแบบข้อมูลอิเล็กทรอนิกส์ ผู้สืบค้นข้อมูล Response XML Request XML เจ้าของข้อมูล ข้อมูลผล การสืบค้น ข้อมูล เพื่อสืบค้น

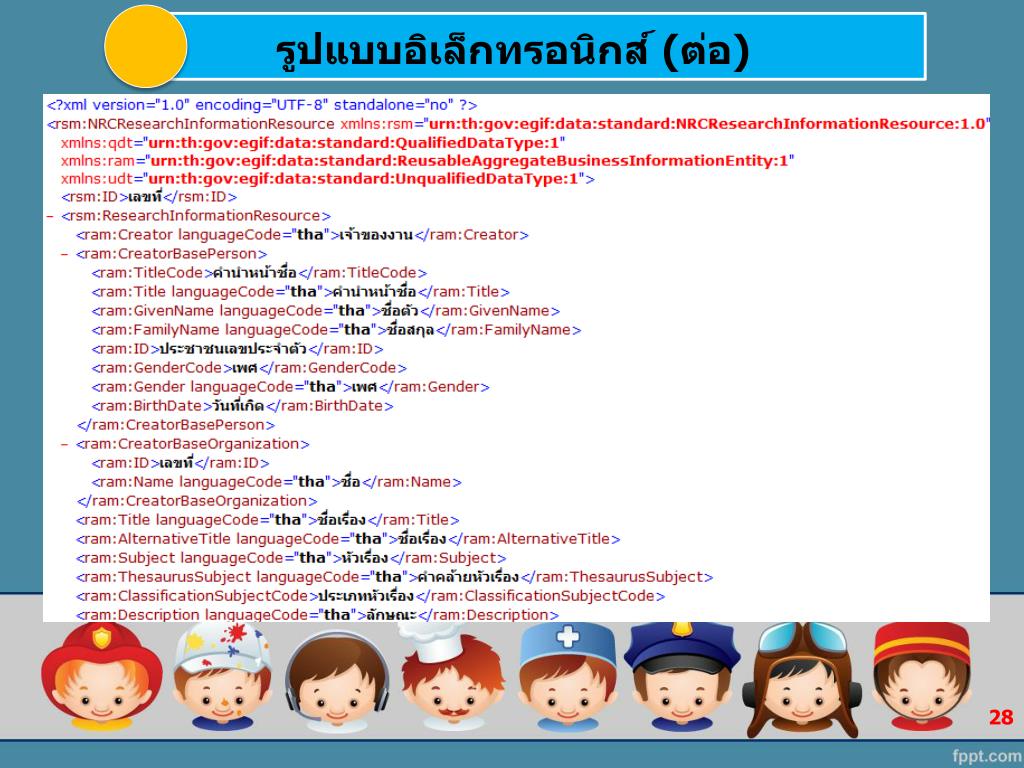

28. รูปแบบอิเล็กทรอนิกส์ (ต่อ)

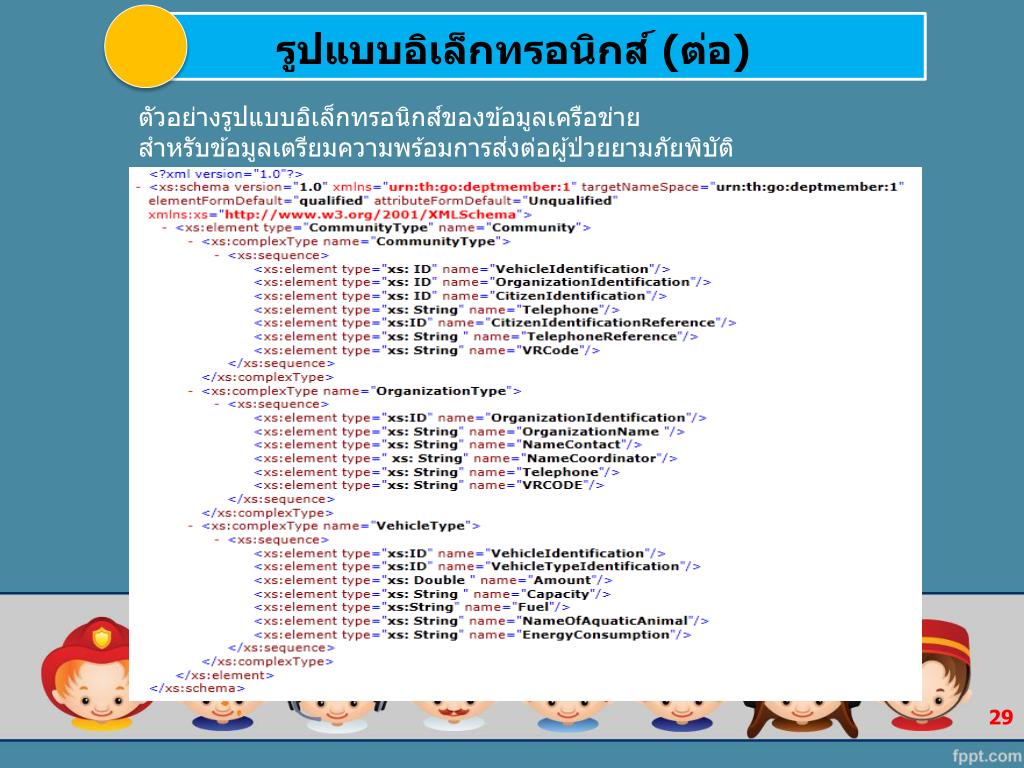

29. รูปแบบอิเล็กทรอนิกส์ (ต่อ) ตัวอย่างรูปแบบอิเล็กทรอนิกส์ของข้อมูลเครือข่าย สำหรับข้อมูลเตรียมความพร้อมการส่งต่อผู้ป่วยยามภัยพิบัติ

30. ข้อกำหนดเว็บเซอร์วิสมาตรฐานต่างๆข้อกำหนดเว็บเซอร์วิสมาตรฐานต่างๆ OASIS/W3C standard

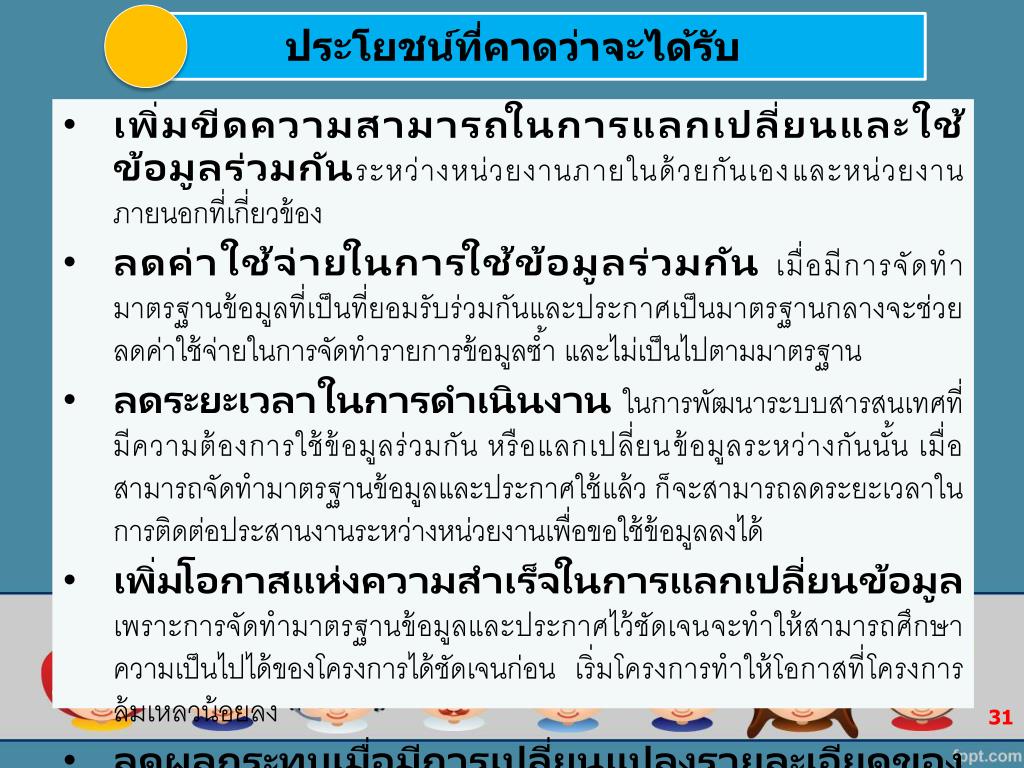

31. ประโยชน์ที่คาดว่าจะได้รับประโยชน์ที่คาดว่าจะได้รับ • เพิ่มขีดความสามารถในการแลกเปลี่ยนและใช้ข้อมูลร่วมกันระหว่างหน่วยงานภายในด้วยกันเองและหน่วยงานภายนอกที่เกี่ยวข้อง • ลดค่าใช้จ่ายในการใช้ข้อมูลร่วมกัน เมื่อมีการจัดทำมาตรฐานข้อมูลที่เป็นที่ยอมรับร่วมกันและประกาศเป็นมาตรฐานกลางจะช่วยลดค่าใช้จ่ายในการจัดทำรายการข้อมูลซ้ำ และไม่เป็นไปตามมาตรฐาน • ลดระยะเวลาในการดำเนินงาน ในการพัฒนาระบบสารสนเทศที่มีความต้องการใช้ข้อมูลร่วมกัน หรือแลกเปลี่ยนข้อมูลระหว่างกันนั้น เมื่อสามารถจัดทำมาตรฐานข้อมูลและประกาศใช้แล้ว ก็จะสามารถลดระยะเวลาในการติดต่อประสานงานระหว่างหน่วยงานเพื่อขอใช้ข้อมูลลงได้ • เพิ่มโอกาสแห่งความสำเร็จในการแลกเปลี่ยนข้อมูล เพราะการจัดทำมาตรฐานข้อมูลและประกาศไว้ชัดเจนจะทำให้สามารถศึกษาความเป็นไปได้ของโครงการได้ชัดเจนก่อน เริ่มโครงการทำให้โอกาสที่โครงการล้มเหลวน้อยลง • ลดผลกระทบเมื่อมีการเปลี่ยนแปลงรายละเอียดของข้อมูล
