  1. 天文学 DB 用検索言語仕様の考察 白崎裕治, 田中昌宏, 本田敏志, 大石雅寿, 水本好彦 (国立天文台), 安田直樹 (東大宇宙線研), 増永良文 (お茶の水大)

  2. はじめに

  3. バーチャル天文台 （VO) 計画 • 世界中の天文データベースを自動連携 • データベースと解析ツールの統合環境 • 学校教育等、一般社会での利用 • 参加国 • アメリカ、ヨーロッパ連合、カナダ、ロシア、インド、オーストラリア、中国、韓国、日本、等。

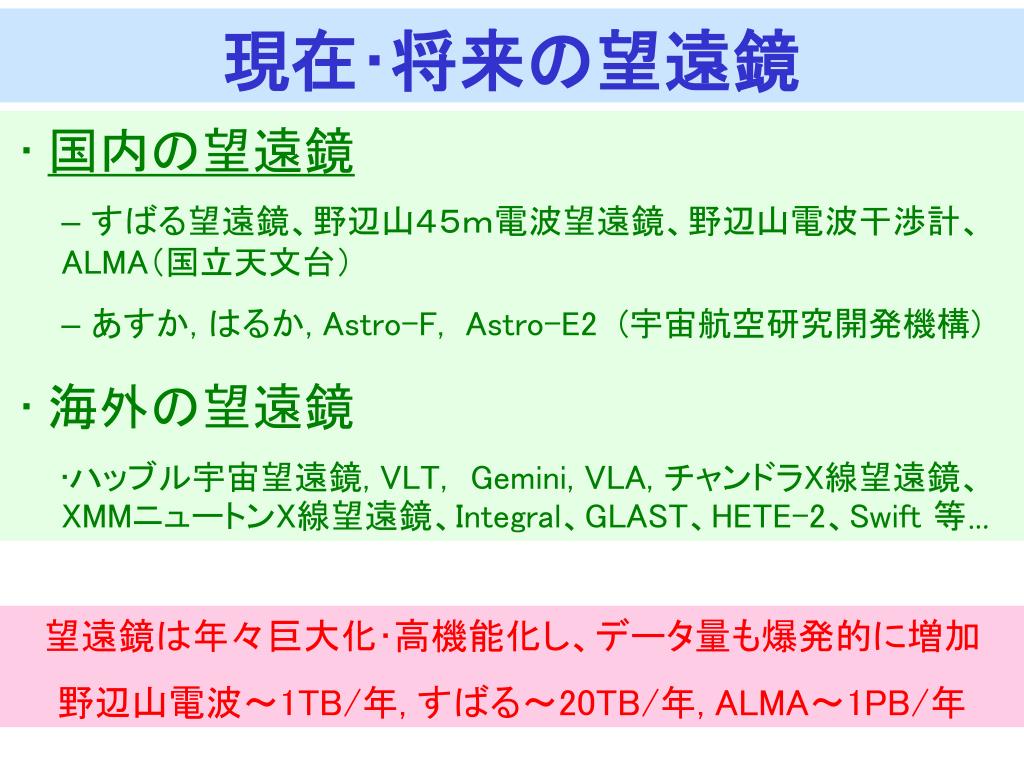

  4. 国内の望遠鏡 • すばる望遠鏡、野辺山４５ｍ電波望遠鏡、野辺山電波干渉計、ALMA（国立天文台） • あすか, はるか, Astro-F, Astro-E2 (宇宙航空研究開発機構) • 海外の望遠鏡 • ハッブル宇宙望遠鏡, VLT,Gemini, VLA, チャンドラX線望遠鏡、XMMニュートンX線望遠鏡、Integral、GLAST、HETE-2、Swift 等… 現在･将来の望遠鏡 望遠鏡は年々巨大化･高機能化し、データ量も爆発的に増加 野辺山電波～1TB/年, すばる～20TB/年, ALMA～1PB/年

  5. ウェッブブラウザを利用して誰でもデータベースへアクセス可能ウェッブブラウザを利用して誰でもデータベースへアクセス可能 • 国内 • SMOKA http://smoka.nao.ac.jp/ • NRO http://nrodb.nro.nao.ac.jp/ • Darts http://www.darts.isas.jaxa.jp/ • 海外 • MAST http://archive.stsci.edu/ • SDSS http://skyserver.sdss.org/dr1/en/ • VizieR http://cdsweb.u-strasbg.fr/viz-bin/VizieR • NED http://nedwww.ipac.caltech.edu/ 天文 DB の現状 データはこれからますます増えつづける。 これらのDBへのポータルサイト、バーチャルオブザバトリ (VO) が必要。

  6. データモデル

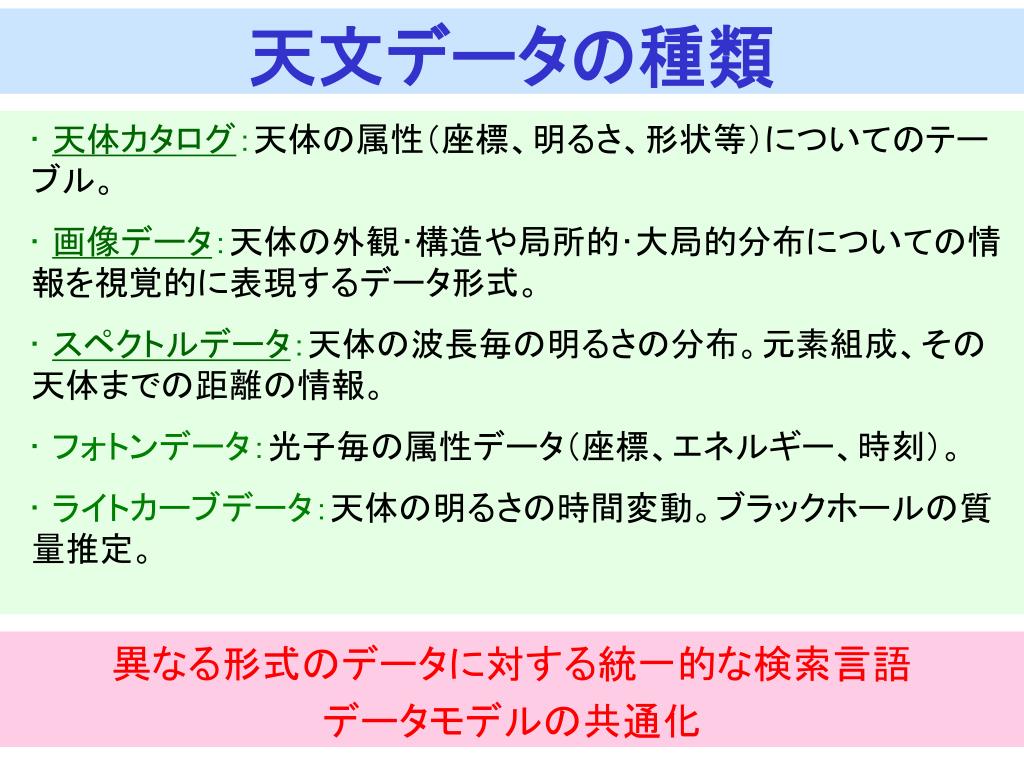

  7. 天体カタログ：天体の属性（座標、明るさ、形状等）についてのテーブル。天体カタログ：天体の属性（座標、明るさ、形状等）についてのテーブル。 • 画像データ：天体の外観･構造や局所的･大局的分布についての情報を視覚的に表現するデータ形式。 • スペクトルデータ：天体の波長毎の明るさの分布。元素組成、その天体までの距離の情報。 • フォトンデータ：光子毎の属性データ（座標、エネルギー、時刻）。 • ライトカーブデータ：天体の明るさの時間変動。ブラックホールの質量推定。 天文データの種類 異なる形式のデータに対する統一的な検索言語 データモデルの共通化

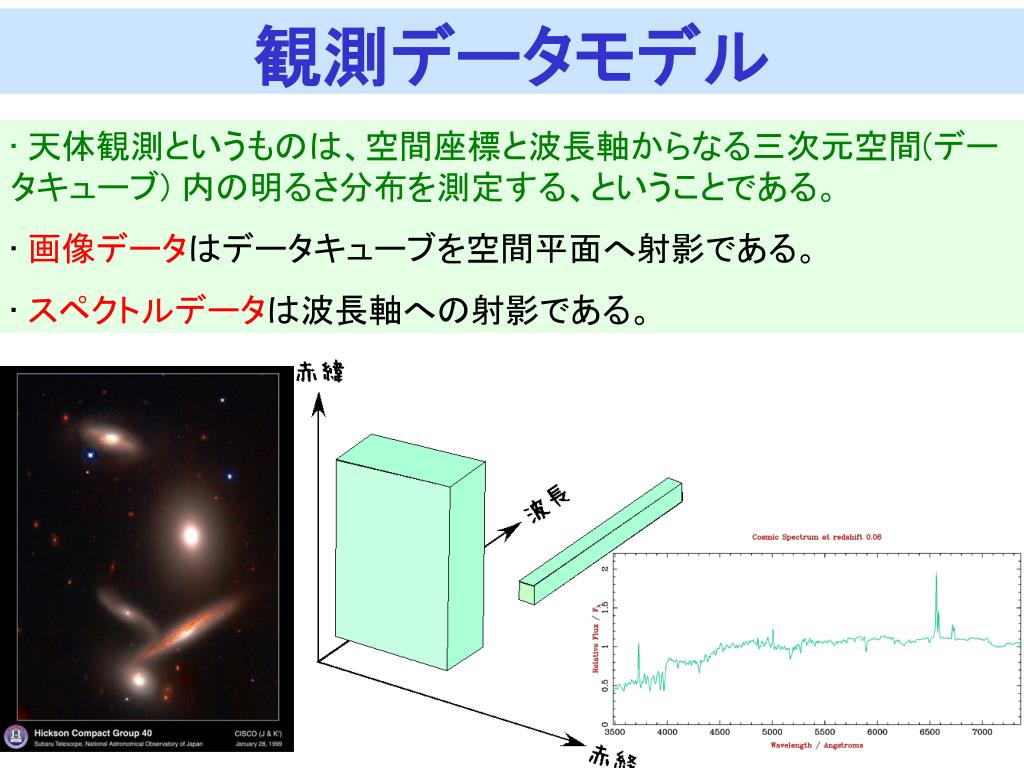

  8. 天体観測というものは、空間座標と波長軸からなる三次元空間(データキューブ) 内の明るさ分布を測定する、ということである。 • 画像データはデータキューブを空間平面へ射影である。 • スペクトルデータは波長軸への射影である。 観測データモデル

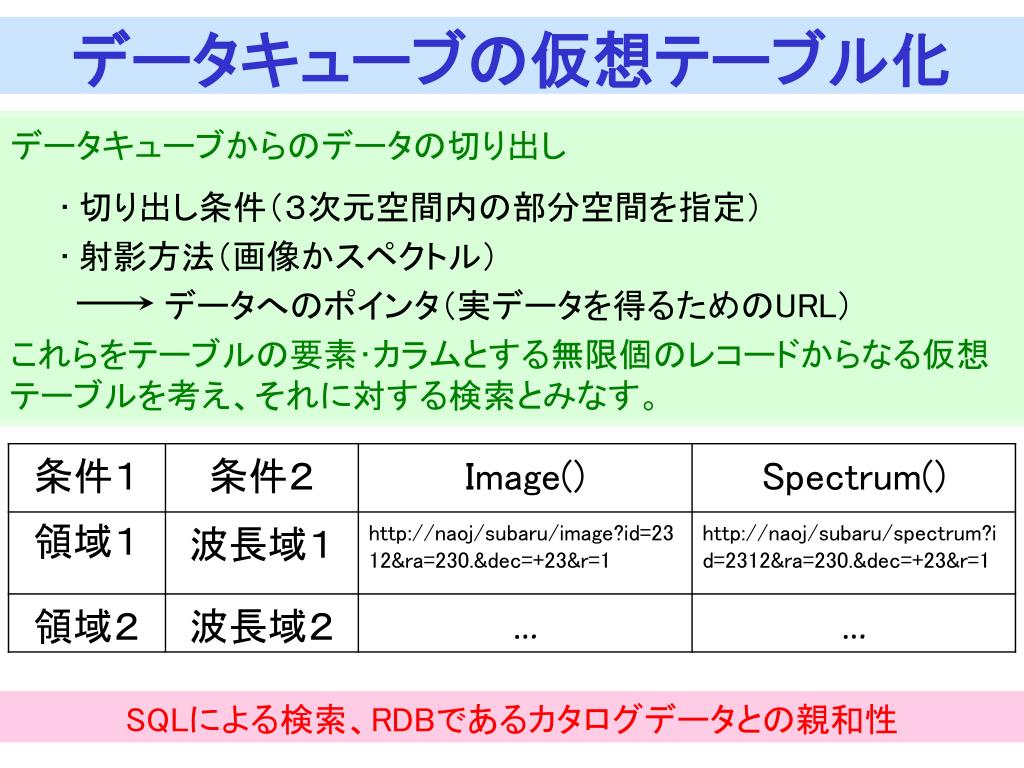

  9. データキューブからのデータの切り出し • 切り出し条件（３次元空間内の部分空間を指定） • 射影方法（画像かスペクトル） • データへのポインタ（実データを得るためのURL） • これらをテーブルの要素･カラムとする無限個のレコードからなる仮想テーブルを考え、それに対する検索とみなす。 データキューブの仮想テーブル化 SQLによる検索、RDBであるカタログデータとの親和性

  10. 要求事項･検索システム

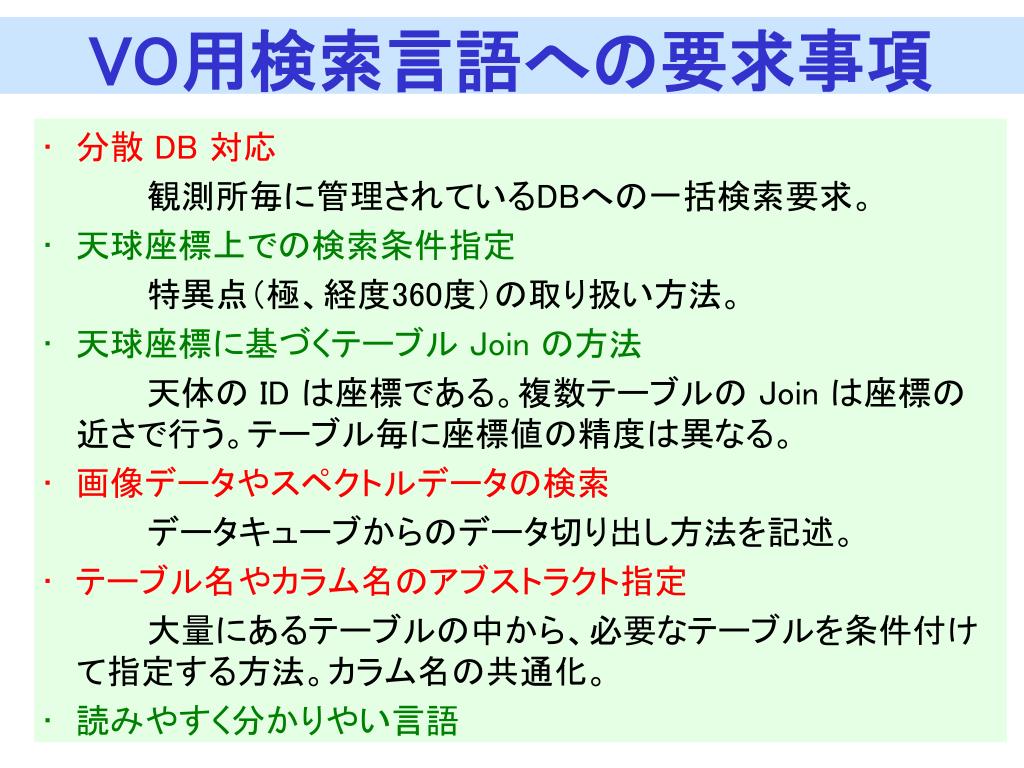

  11. 分散 DB 対応 • 観測所毎に管理されているDBへの一括検索要求。 • 天球座標上での検索条件指定 • 特異点（極、経度360度）の取り扱い方法。 • 天球座標に基づくテーブル Join の方法 • 天体の ID は座標である。複数テーブルの Join は座標の近さで行う。テーブル毎に座標値の精度は異なる。 • 画像データやスペクトルデータの検索 • データキューブからのデータ切り出し方法を記述。 • テーブル名やカラム名のアブストラクト指定 • 大量にあるテーブルの中から、必要なテーブルを条件付けて指定する方法。カラム名の共通化。 • 読みやすく分かりやい言語 VO用検索言語への要求事項

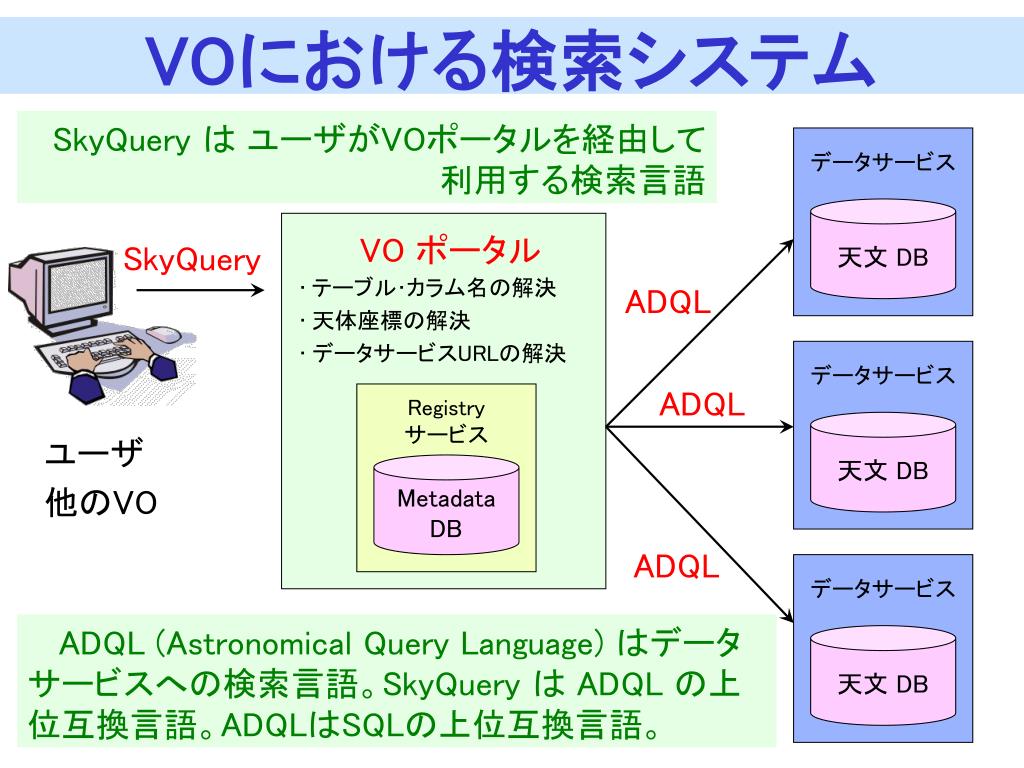

  12. データサービス データサービス データサービス Registry サービス 天文 DB 天文 DB 天文 DB Metadata DB SkyQuery は ユーザがVOポータルを経由して利用する検索言語 VOにおける検索システム VO ポータル SkyQuery • テーブル･カラム名の解決 • 天体座標の解決 • データサービスURLの解決 ADQL ADQL ユーザ 他のVO ADQL ADQL (Astronomical Query Language) はデータサービスへの検索言語。SkyQuery は ADQL の上位互換言語。ADQLはSQLの上位互換言語。

  13. 検索言語仕様

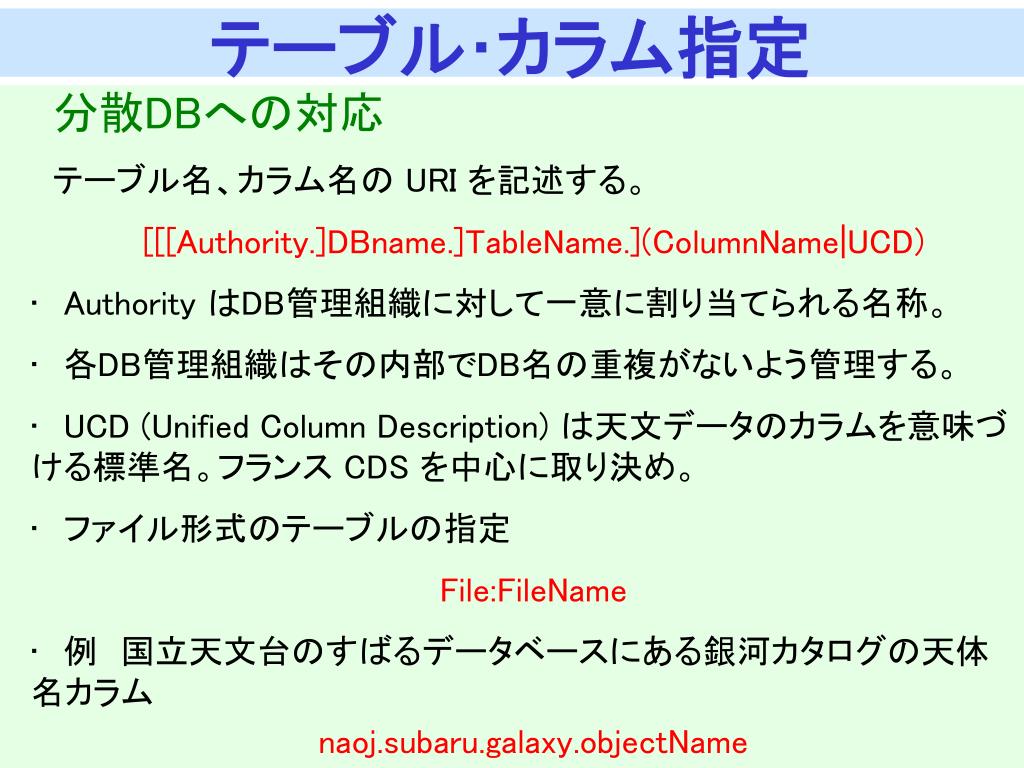

  14. 分散DBへの対応 • テーブル名、カラム名の URI を記述する。 • [[[Authority.]DBname.]TableName.](ColumnName|UCD) • Authority はDB管理組織に対して一意に割り当てられる名称。 • 各DB管理組織はその内部でDB名の重複がないよう管理する。 • UCD (Unified Column Description) は天文データのカラムを意味づける標準名。フランス CDS を中心に取り決め。 • ファイル形式のテーブルの指定　 • File:FileName • 例　国立天文台のすばるデータベースにある銀河カタログの天体名カラム • naoj.subaru.galaxy.objectName テーブル･カラム指定

  15. テーブル･カラム名のアブストラクト指定 テーブル名を指定するのではなく、テーブルの属性で検索候補を指定したい。 FROM TABLE OF [Keyword] “文字列” Keyword はテーブルのメタデータキーワードを利用する。(IVOAにより標準化作業中) UCD名の候補を列挙,ワイルドカードの使用。 SELECT (PHOTO_MAG_* | SPECT_FLUX_NORM) これらの文法は SkyQuery のみサポート。 　データサーバに対してはテーブル名･カラム名は解決した状態のSQLを渡すこと。

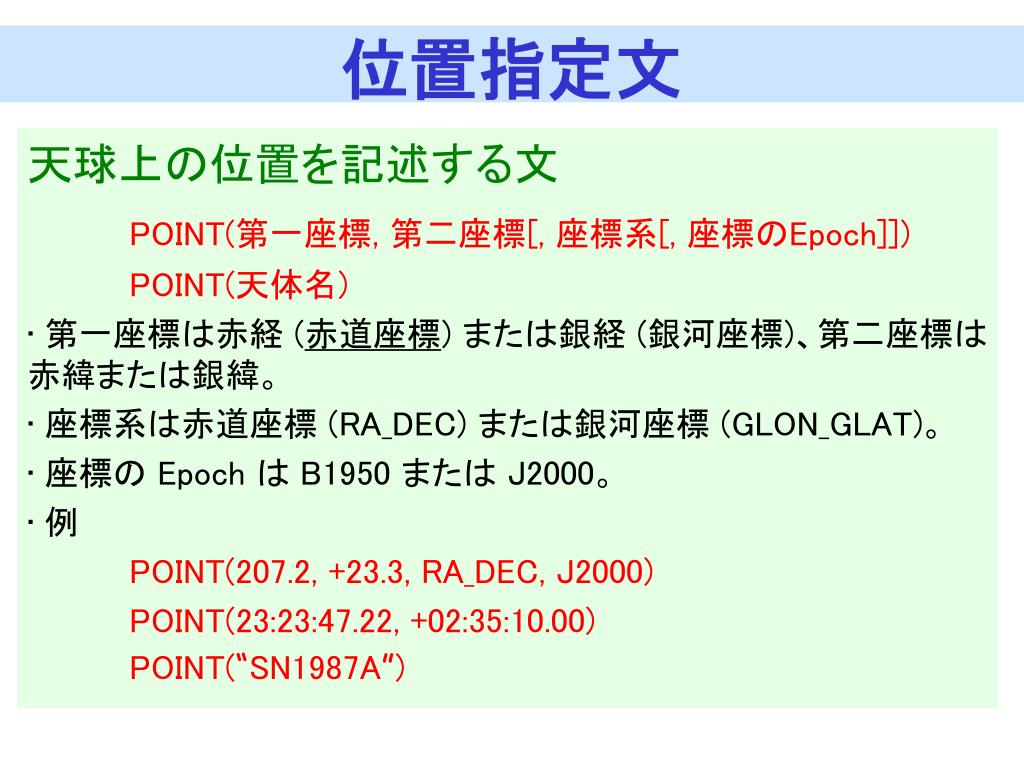

  16. 位置指定文 天球上の位置を記述する文 POINT(第一座標, 第二座標[, 座標系[, 座標のEpoch]]) POINT(天体名) 第一座標は赤経 (赤道座標) または銀経 (銀河座標)、第二座標は赤緯または銀緯。 座標系は赤道座標 (RA_DEC) または銀河座標 (GLON_GLAT)。 座標の Epoch は B1950 または J2000。 例 POINT(207.2, +23.3, RA_DEC, J2000) POINT(23:23:47.22, +02:35:10.00) POINT(“SN1987A”)

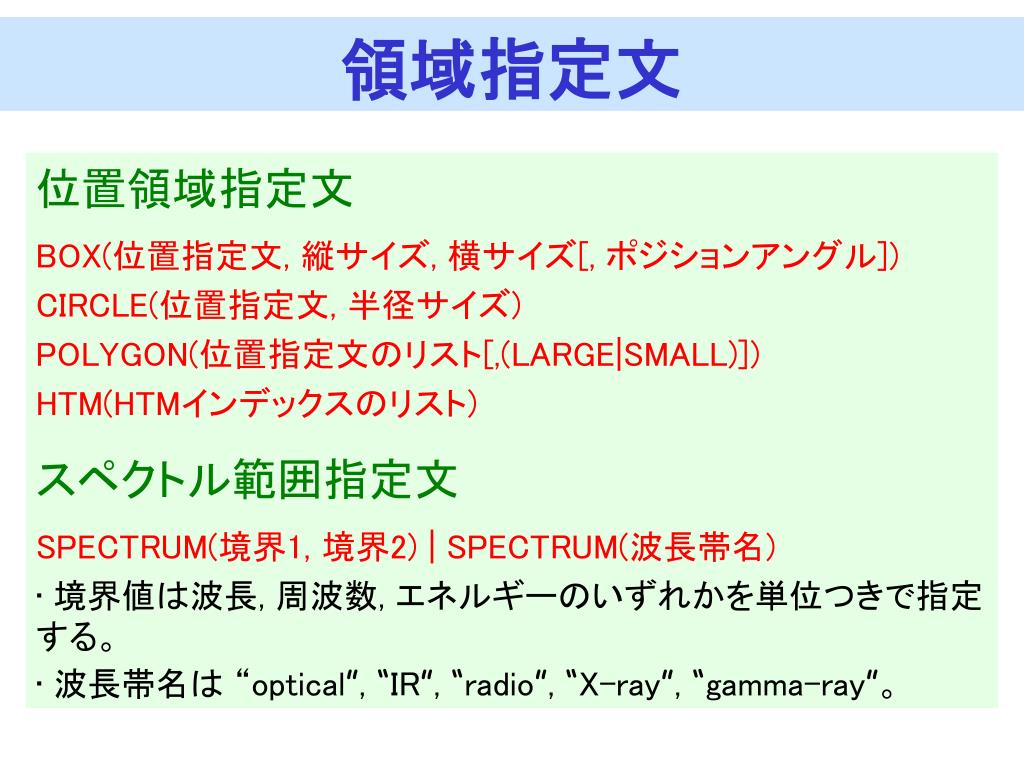

  17. 領域指定文 • 位置領域指定文 • BOX(位置指定文, 縦サイズ, 横サイズ[, ポジションアングル]) • CIRCLE(位置指定文, 半径サイズ) • POLYGON(位置指定文のリスト[,(LARGE|SMALL)]) • HTM(HTMインデックスのリスト) • スペクトル範囲指定文 • SPECTRUM(境界1, 境界2) | SPECTRUM(波長帯名) • 境界値は波長, 周波数, エネルギーのいずれかを単位つきで指定する。 • 波長帯名は “optical”, “IR”, “radio”, “X-ray”, “gamma-ray”。

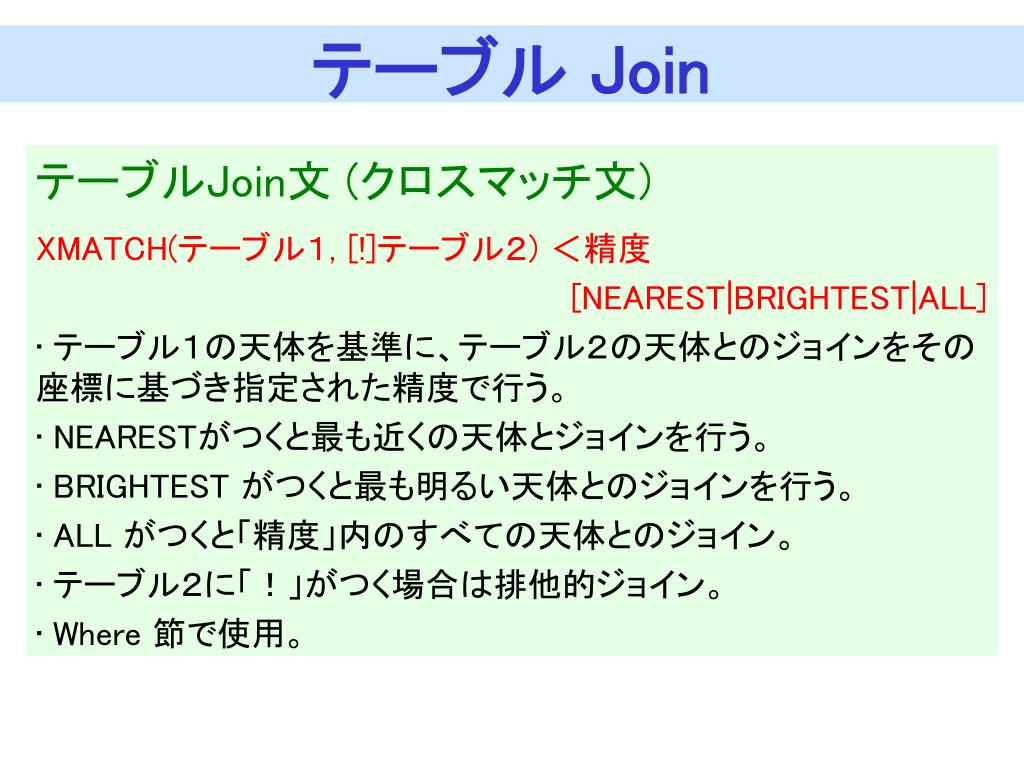

  18. テーブル Join • テーブルJoin文 (クロスマッチ文) • XMATCH(テーブル１, [!]テーブル２) ＜精度 • [NEAREST|BRIGHTEST|ALL] • テーブル１の天体を基準に、テーブル２の天体とのジョインをその座標に基づき指定された精度で行う。 • NEARESTがつくと最も近くの天体とジョインを行う。 • BRIGHTEST がつくと最も明るい天体とのジョインを行う。 • ALL がつくと「精度」内のすべての天体とのジョイン。 • テーブル２に「！」がつく場合は排他的ジョイン。 • Where 節で使用。

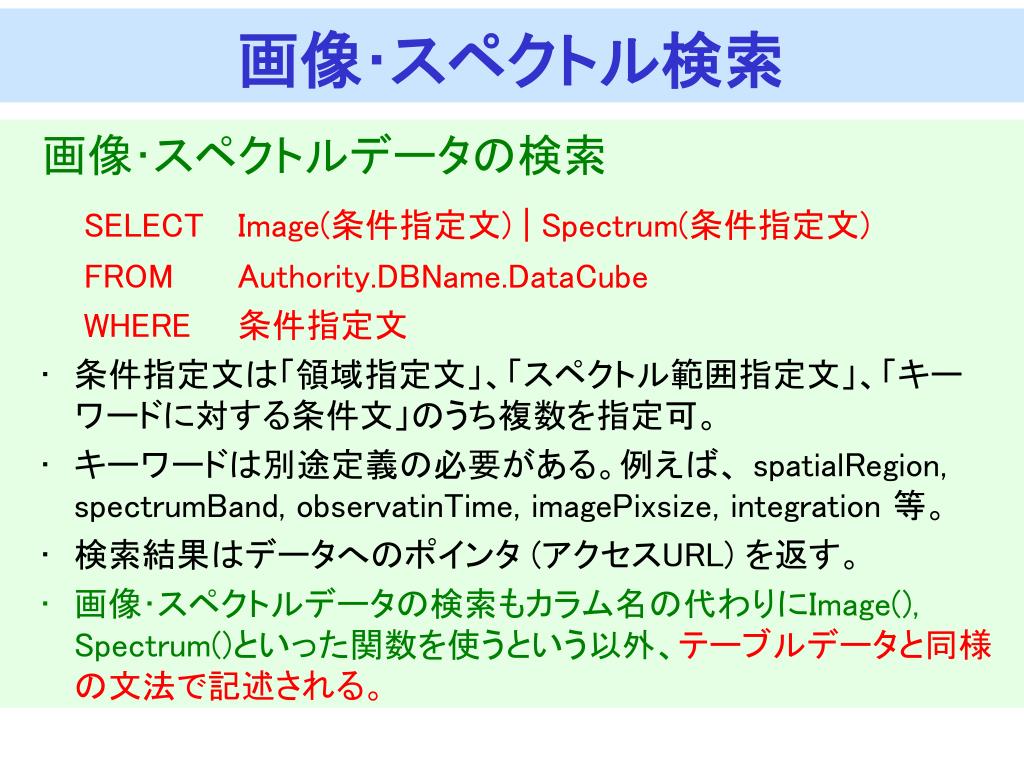

  19. 画像･スペクトルデータの検索 • SELECT Image(条件指定文) | Spectrum(条件指定文) • FROM Authority.DBName.DataCube • WHERE 　条件指定文 • 条件指定文は「領域指定文」、「スペクトル範囲指定文」、「キーワードに対する条件文」のうち複数を指定可。 • キーワードは別途定義の必要がある。例えば、 spatialRegion, spectrumBand, observatinTime, imagePixsize, integration 等。 • 検索結果はデータへのポインタ (アクセスURL) を返す。 • 画像･スペクトルデータの検索もカラム名の代わりにImage(), Spectrum()といった関数を使うという以外、テーブルデータと同様の文法で記述される。 画像･スペクトル検索

  20. まとめ

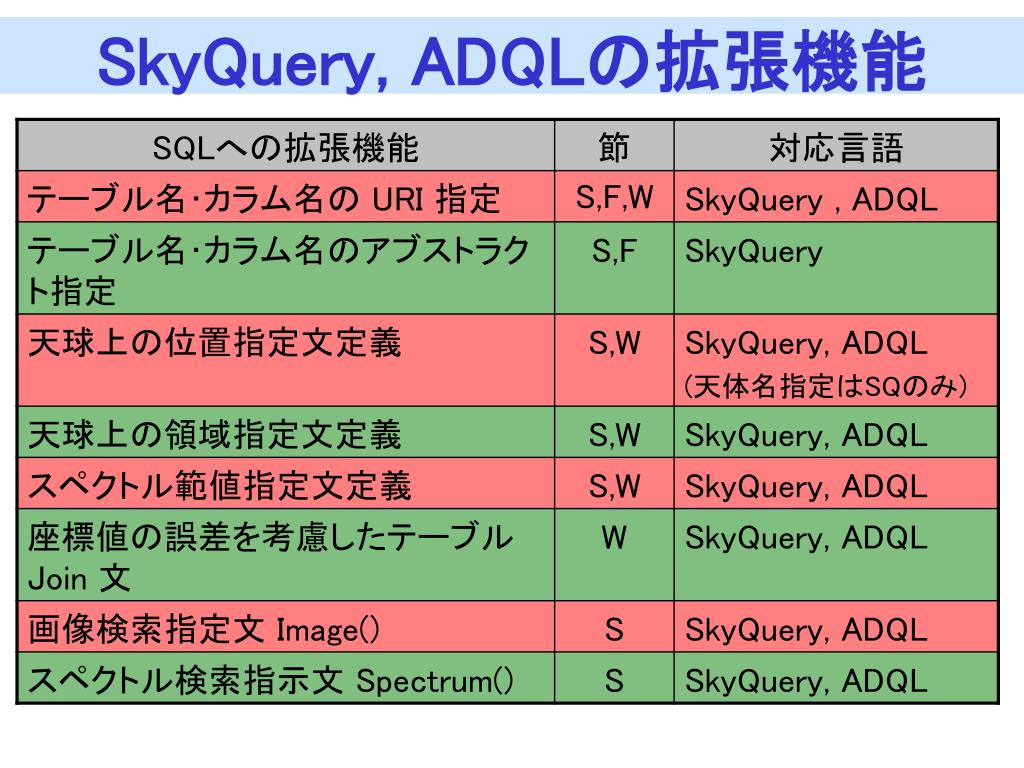

  21. SkyQuery, ADQLの拡張機能
