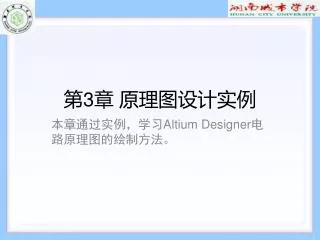

  1. 第3章 原理图设计实例 本章通过实例,学习Altium Designer电路原理图的绘制方法。

  2. 第3章 原理图设计实例 3.1 原理图设计流程 3.2 原理图的设计 3.3 原理图的编辑与调整 3.4 原理图的检查 3.5 原理图的报表 3.6 原理图的打印输出

  3. 3.1 原理图设计流程

  4. 3.2 原理图的设计 本节通过一个一个接触式防盗报警电路实例来讲解电路原理图设计的基本过程。

  5. 3.2.1 创建一个项目 (1)启动Atium Designer系统。 (2)执行菜单命令【File】/【New】/【PCB Project】,弹出项目面板 (3)执行菜单命令【File】/ 【Save Project】,在弹出的保存文件的对话框中输入文件名

  6. 3.2.2 创建原理图文件 (1)执行菜单命令【File】/【New】/【Schematic】,在项目中创建一个新原理图文件 (2)执行菜单命令【File】/【Save】,在弹出的保存文件对话框中输入文件名,对原理图文件进行命名

  7. 3.2.3 加载元件库 Altium Designer系统默认打开的元件库有两个: 常用分立元器件库 Miscellaneous Devices.Intlib 常用接插件库 Miscellaneous Connectors.Intlib

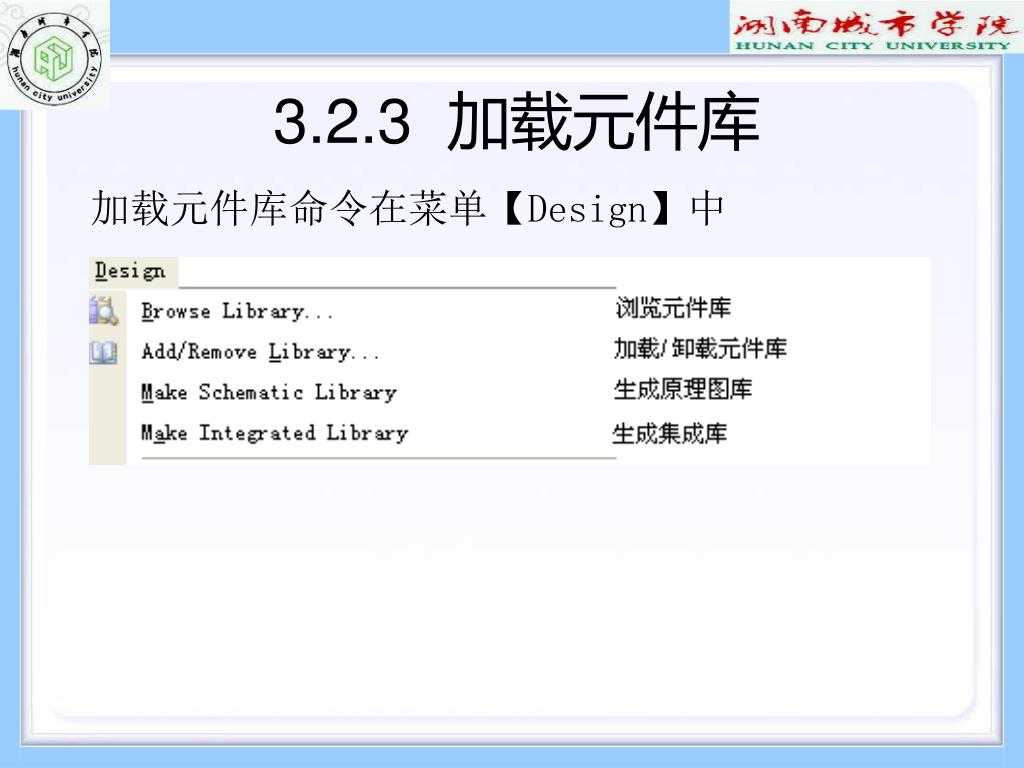

  8. 3.2.3 加载元件库 加载元件库命令在菜单【Design】中

  9. 3.2.3 加载元件库 (1)执行菜单命令 【Design】/【Add/Remove Library...】 弹出元件库加载/卸载元件库对话框

  10. 3.2.3 加载元件库 (2)在元件库加载/卸载对话框中,单击“Install”按钮,弹出打开库文件对话框

  11. 3.2.3 加载元件库 (3)选择ST Microelectronics文件夹中元件库ST Operational Amplifier.Intlib,单击“打开”按钮,完成元件库的加载。

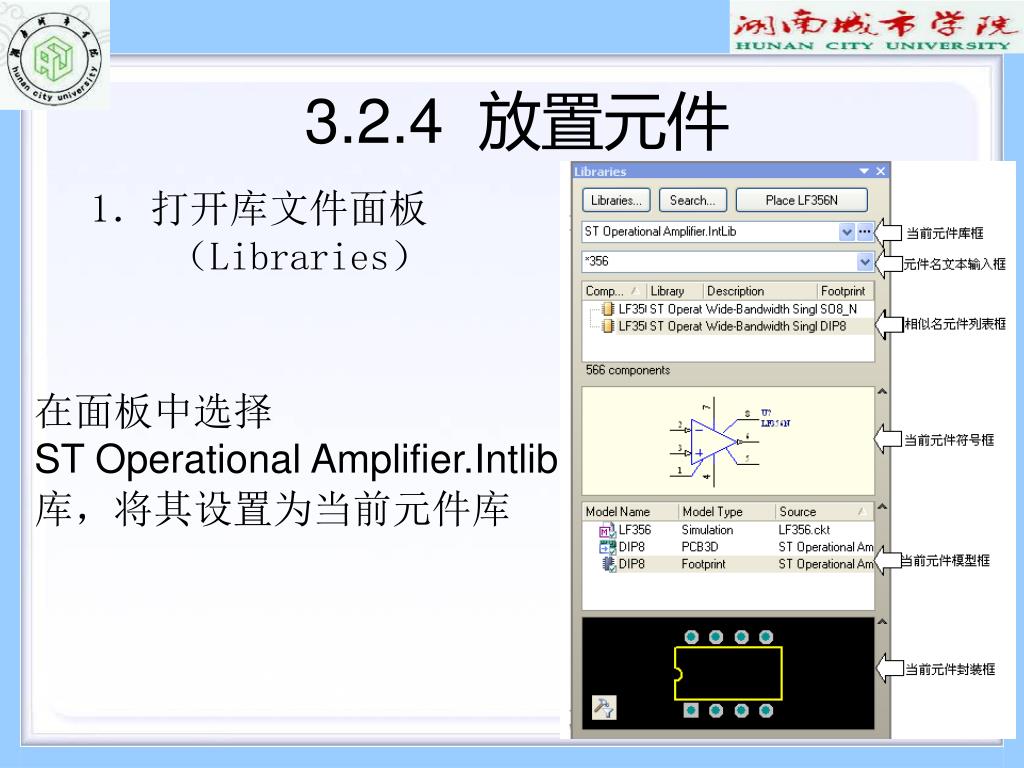

  12. 3.2.4 放置元件 1.打开库文件面板 (Libraries) 在面板中选择 ST Operational Amplifier.Intlib库,将其设置为当前元件库

  13. 3.2.4 放置元件 2.利用库文件面板放置元件 (1)在库文件面板的元件列表框中双击元件名或在选中元件时单击“Place”按钮,库文件面板变为透明状态,同时元件的符号附着在鼠标光标上,跟随光标移动

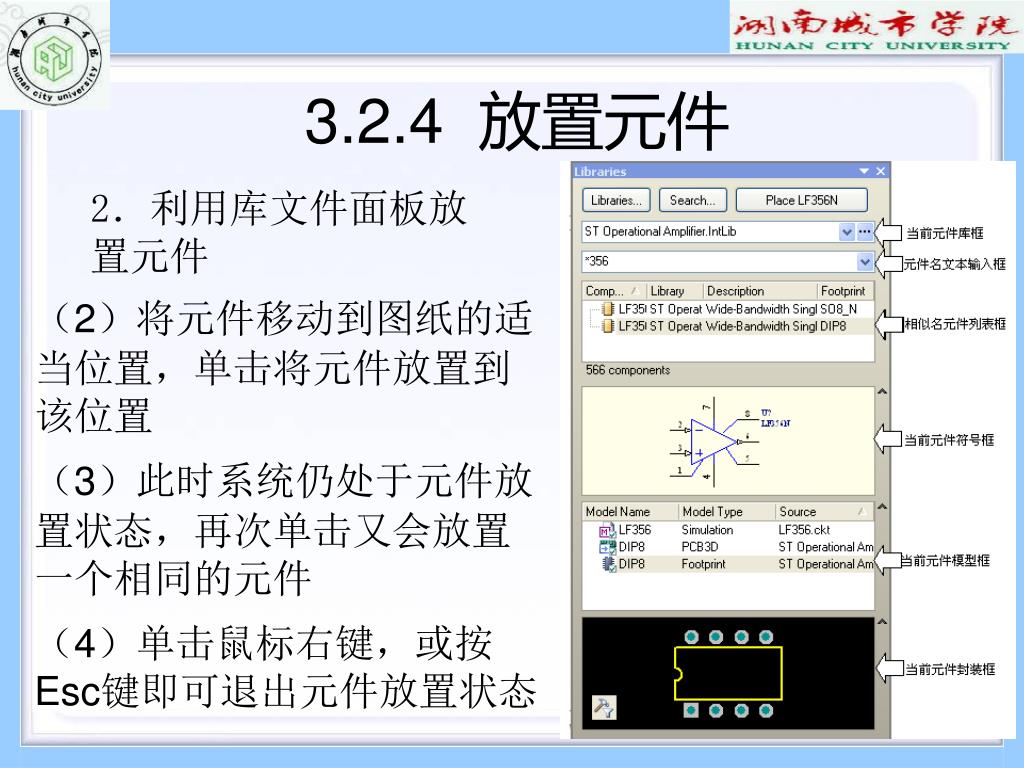

  14. 3.2.4 放置元件 2.利用库文件面板放置元件 (2)将元件移动到图纸的适当位置,单击将元件放置到该位置 (3)此时系统仍处于元件放置状态,再次单击又会放置一个相同的元件 (4)单击鼠标右键,或按Esc键即可退出元件放置状态

  15. 3.2.4 放置元件

  16. 3.2.4 放置元件 3.移动元件及布局 (1)将鼠标光标指向要移动的目标元件,按住鼠标左键不放,出现大十字光标,元件的电气连接点显示有虚“×”号,移动鼠标,元件即被移走 (2)把元件移动到合适的位置放开左键,元件就被移动到该位置

  17. 3.2.5 放置导线 (1)执行菜单命令【Place】/【Wire】或单击布线工具栏的按钮 (2)光标移动到元件的引脚端(电气点)时,光标中心的“×”号变为一个红“米”字形符号,表示导线的端点与元件引脚的电气点可以正确连接 (3)单击,导线的起点就与元件的引脚连接在一起了 利用快捷键Shift + 空格键可以在90°、45°、任意角度和点对点自动布线的4种导线放置模式间切换

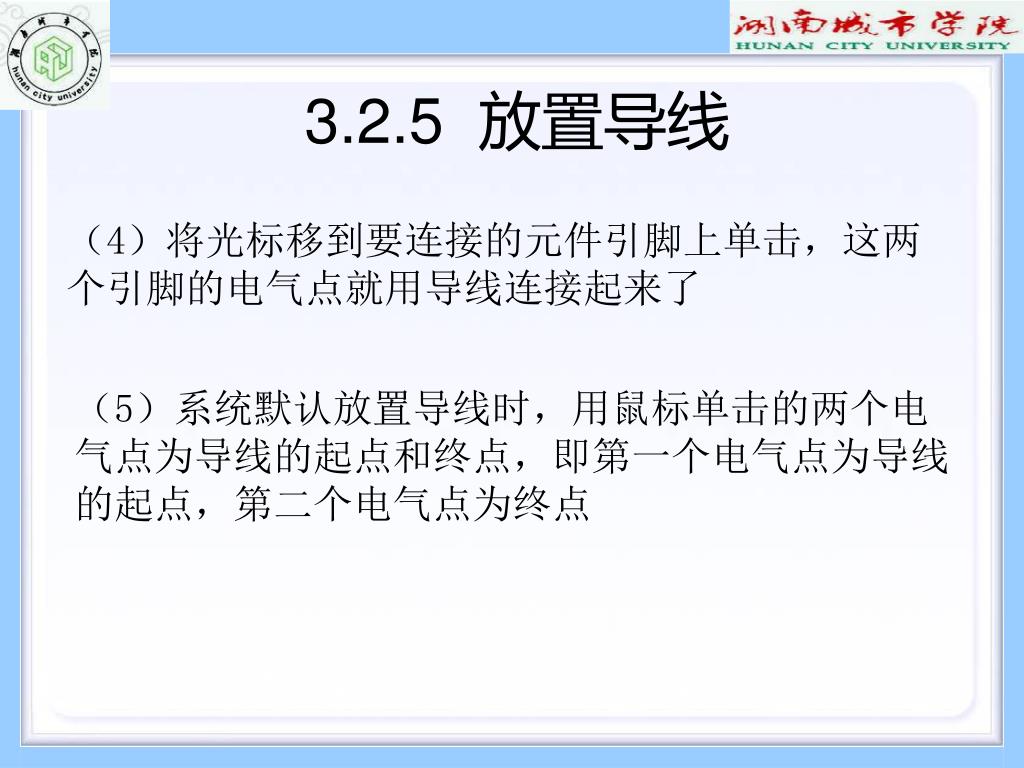

  18. 3.2.5 放置导线 (4)将光标移到要连接的元件引脚上单击,这两个引脚的电气点就用导线连接起来了 (5)系统默认放置导线时,用鼠标单击的两个电气点为导线的起点和终点,即第一个电气点为导线的起点,第二个电气点为终点

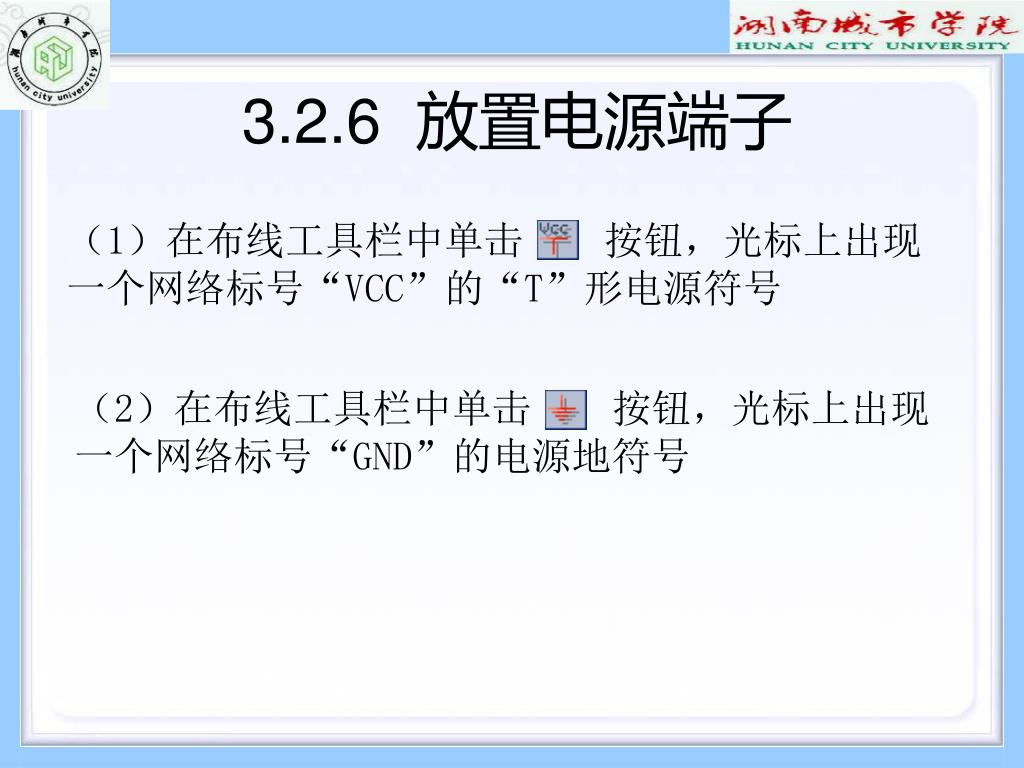

  19. 3.2.6 放置电源端子 (1)在布线工具栏中单击按钮,光标上出现一个网络标号“VCC”的“T”形电源符号 (2)在布线工具栏中单击按钮,光标上出现一个网络标号“GND”的电源地符号

  20. 3.3 原理图的编辑与调整 3.3.1 自动标识元件 3.3.2 快速自动标识元件和恢复标识 3.3.3 元件参数的直接标识和编辑 3.3.4 标识的移动

  21. 3.3.1 自动标识元件 给原理图中的元件添加标识符是绘制原理图一个重要步骤。元件标识也称为元件序号,自动标识通称为自动排序或自动编号。 添加标识符有两种方法:手工添加和自动添加。

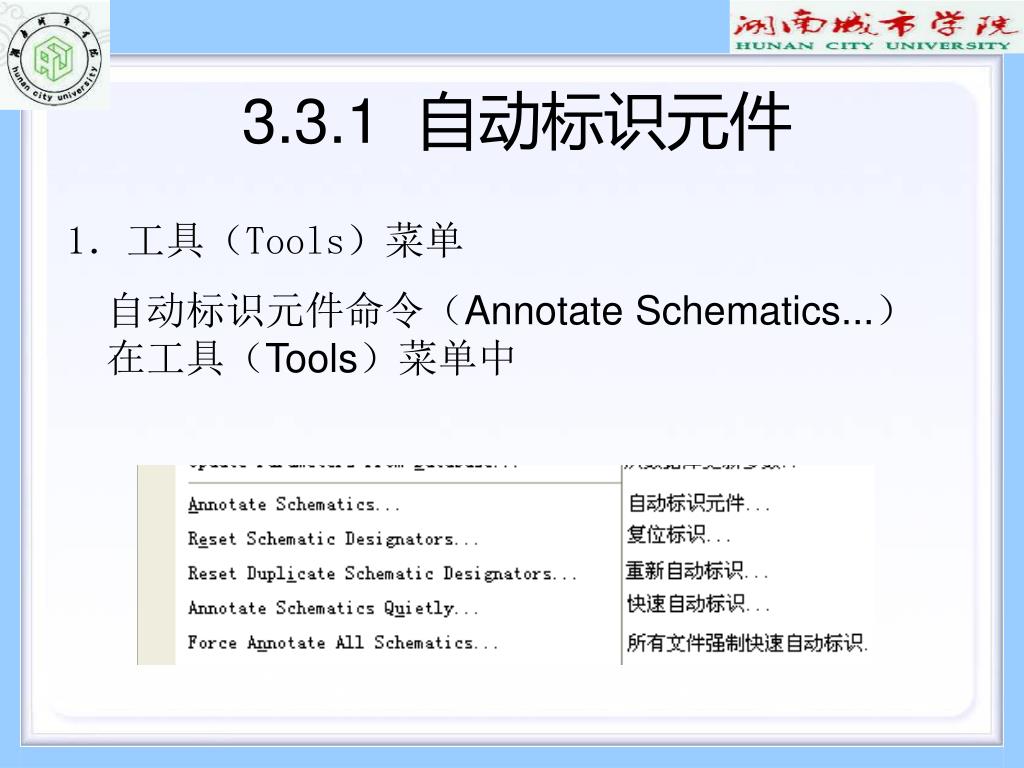

  22. 3.3.1 自动标识元件 1.工具(Tools)菜单 自动标识元件命令(Annotate Schematics...)在工具(Tools)菜单中

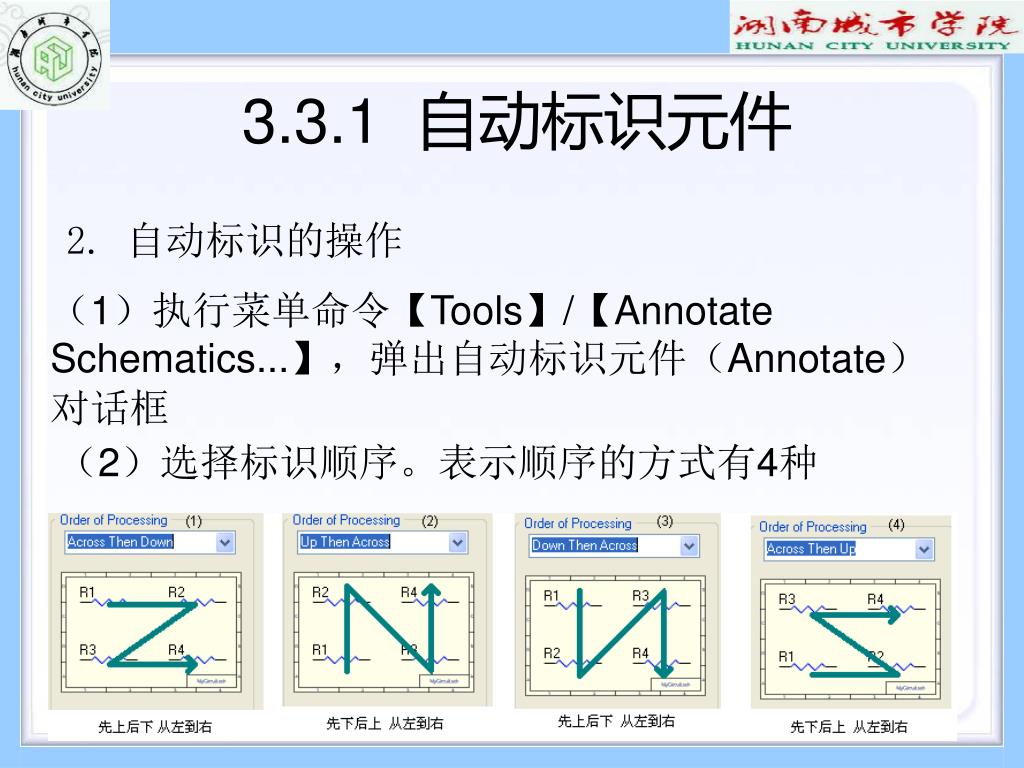

  23. 3.3.1 自动标识元件 2. 自动标识的操作 (1)执行菜单命令【Tools】/【Annotate Schematics...】,弹出自动标识元件(Annotate)对话框 (2)选择标识顺序。表示顺序的方式有4种

  24. 3.3.1 自动标识元件 2. 自动标识的操作 (3)勾选操作匹配为元件“Comment”。 (4)勾选当前图纸名称(系统默认为选中) (5)使用索引控制,勾选起始索引,系统默认的起始号为1,习惯上不必改动,如需改动可以单击右侧的增减按钮,或直接在其文本框内输入起始号码。对于单张图纸来说,此项可以不选。

  25. 3.3.1 自动标识元件 2. 自动标识的操作 (6)单击更新列表按钮“Update changes List”,弹出如下信息框。单击按钮确认后,可见元件列表

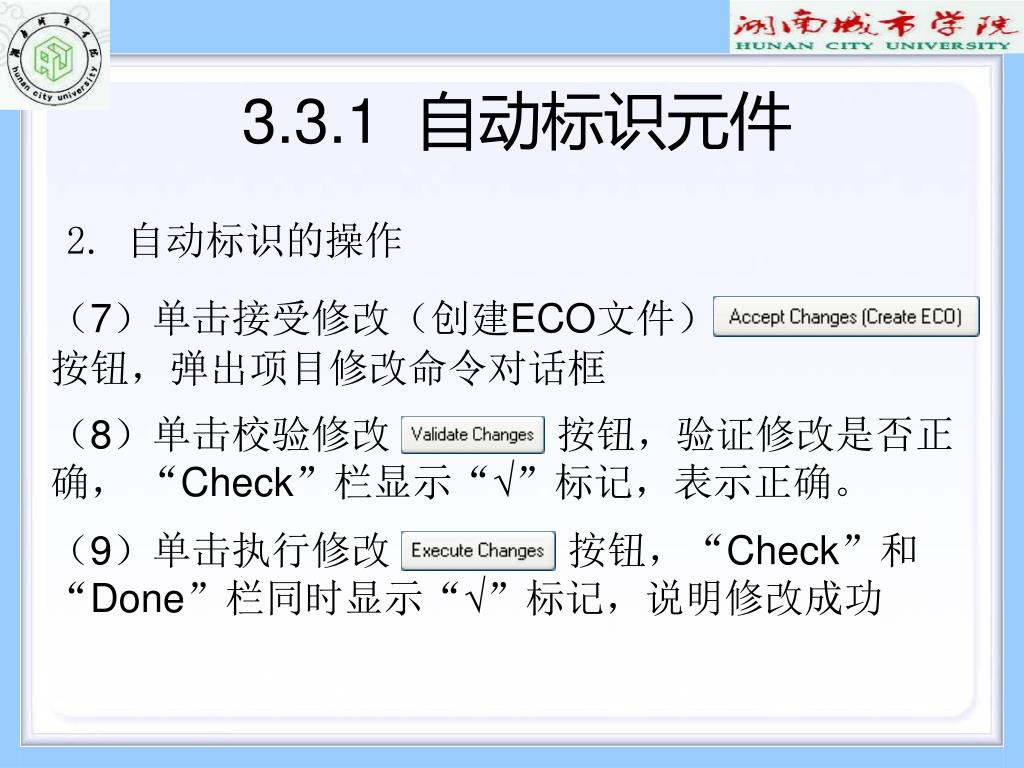

  26. 3.3.1 自动标识元件 2. 自动标识的操作 (7)单击接受修改(创建ECO文件)按钮,弹出项目修改命令对话框 (8)单击校验修改按钮,验证修改是否正确, “Check”栏显示“√”标记,表示正确。 (9)单击执行修改按钮,“Check”和“Done”栏同时显示“√”标记,说明修改成功

  27. 3.3.1 自动标识元件 2. 自动标识的操作 (10)在项目修改命令对话框中,单击按钮,生成自动标识元件报告,弹出报告预览对话框

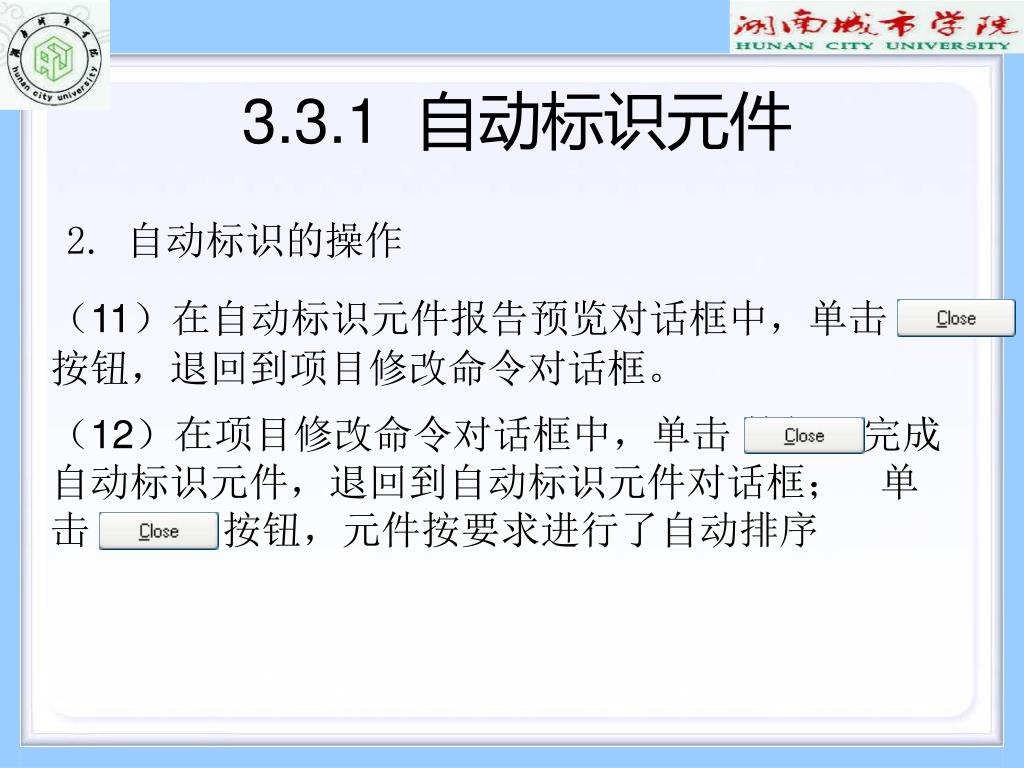

  28. 3.3.1 自动标识元件 2. 自动标识的操作 (11)在自动标识元件报告预览对话框中,单击按钮,退回到项目修改命令对话框。 (12)在项目修改命令对话框中,单击按钮,完成自动标识元件,退回到自动标识元件对话框; 单击按钮,元件按要求进行了自动排序

  29. 3.3.2 快速自动标识元件和恢复标识 (1)命令【Tools】/【Annotate Schematics Quietly...】,系统对当前原理图进行快速自动标识。 (2)命令【Tools】/【Force Annotate All Schematics ...】,系统对当前项目中所有原理图文件进行强制自动标识。 (3)命令【Tools】/【Reset Schematics Designators...】的功能是将当前原理图中所有元件复位到未标识的初始状态。 (4)命令【Tools】/【Back Annotate Schematics...】的功能是将改动标识后的原理图恢复到原来的标识状态。

  30. 3.3.3 元件参数的直接标识和编辑 1.原理图上元件参数的直接标识 双击所要编辑的元件即可弹出元件属性对话框

  31. 3.3.3 元件参数的直接标识和编辑 元件属性对话框上“Properties”栏中 “Comment”项的“Visible” “Parameters for...”栏中“Value”

  32. 3.3.3 元件参数的直接标识和编辑 2. 原理图上元件参数的直接编辑 元件参数的直接编辑和直接标识的操作类似。

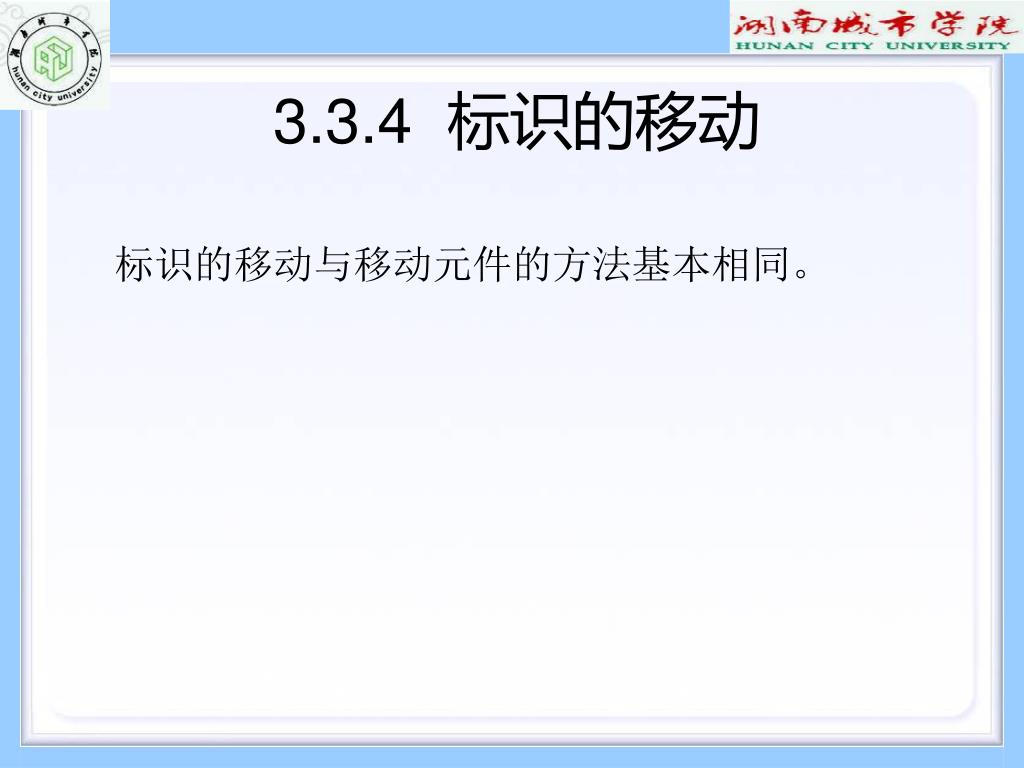

  33. 3.3.4 标识的移动 标识的移动与移动元件的方法基本相同。

  34. 3.4 原理图的检查 原理图的电气规则检查是发现一些不应该出现的短路、开路、多个输出端子短路和未连接的输入端子等。 进行电气规则检查并不是编译的唯一目的,还要创建一些与被编译项目相关的数据库,用于同一项目内文件交叉引用。

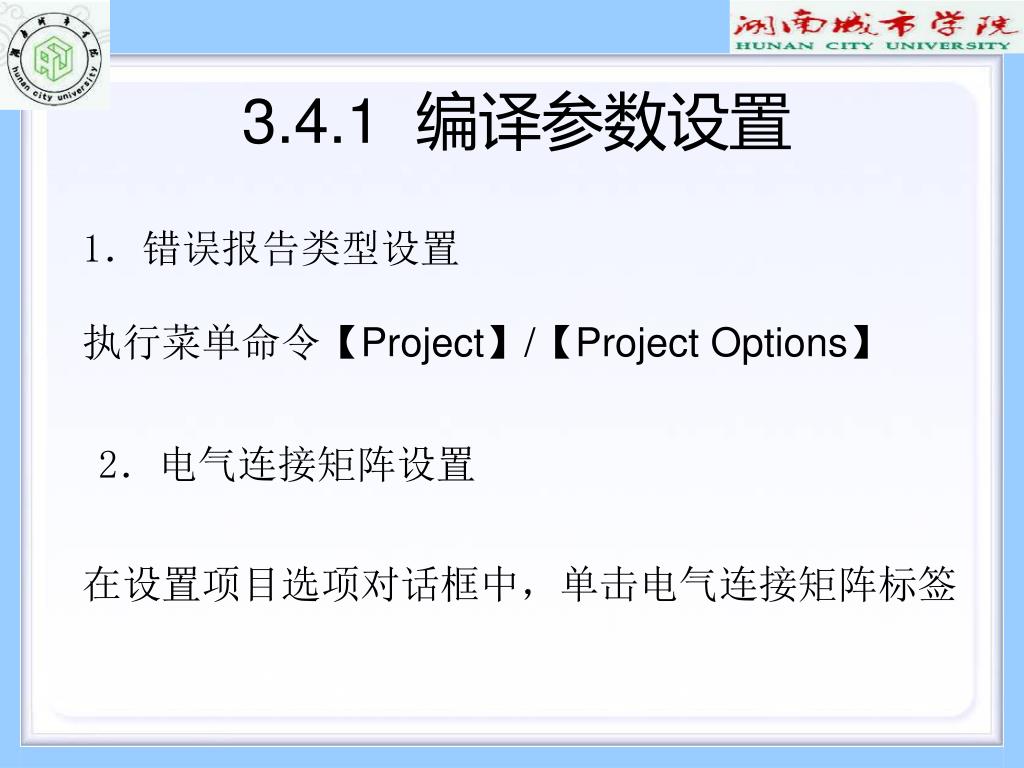

  35. 3.4.1 编译参数设置 1.错误报告类型设置 执行菜单命令【Project】/【Project Options】 2.电气连接矩阵设置 在设置项目选项对话框中,单击电气连接矩阵标签

  36. 3.4.1 编译参数设置 3.两点注意 (1)电气规则检查中还对原理图中所用元件里,若有元件输入端有定义,则对该元件的该输入端进行是否有输入信号源的检查;若没有直接信号源,系统会提出警告。 (2)在进行电路原理图的检查时,如果用户想忽略某点的电气检查,可以在该点放置忽略检查(No ERC)。

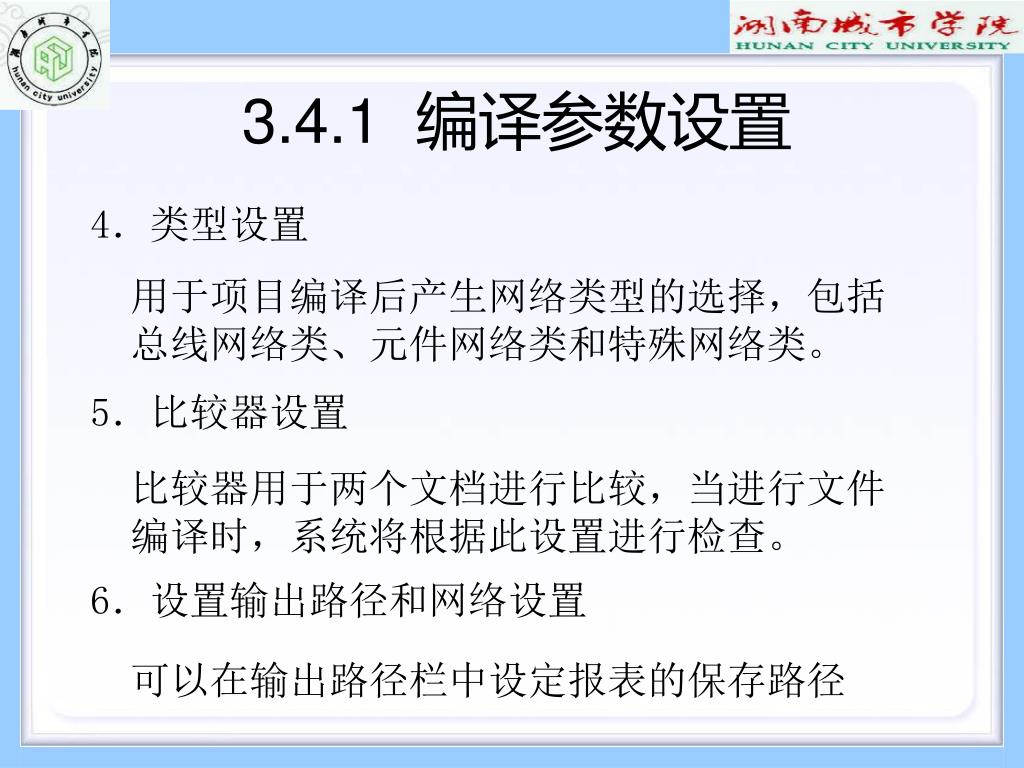

  37. 3.4.1 编译参数设置 4.类型设置 用于项目编译后产生网络类型的选择,包括总线网络类、元件网络类和特殊网络类。 5.比较器设置 比较器用于两个文档进行比较,当进行文件编译时,系统将根据此设置进行检查。 6.设置输出路径和网络设置 可以在输出路径栏中设定报表的保存路径

  38. 3.4.2 项目编译与定位错误元件 1.项目编译 两种编译:一种是对原理图进行编译,另一种是对工程项目进行编译。 对原理图进行编译:执行命令 【Project】/【Compile Document】 对整个工程项目进行编译:执行命令 【Project】/【Compile PCB Project】

  39. 3.4.2 项目编译与定位错误元件 2. 定位错误元件 定位错误元件是原理图检查时必须要掌握的一种技能。 编译操作后如果没错误,项目(Project)下拉菜单中编译指令栏上就不会出现错误信息指针;如果有错误,项目(Project)下拉菜单中编译指令栏上就会出现错误信息指针

  40. 3.5 原理图的报表 3.5.1 生成网络表 网络表是指电路原理图中元件引脚等电气点相互连接的关系列表。 它的主要用途是为PCB制板提供元件信息和线路连接信息,同时它也为仿真提供必要的信息。

  41. 3.5.1 生成网络表 1. 网络表生成 执行菜单命令【Design】/【Netlist For Project】/【Protel】,系统生成Protel网络表

  42. 3.5.2 报告(Reports)菜单 命令集中在报告(Reports)菜单里

  43. 3.5.3 材料清单 1.生成材料清单报表的过程 执行菜单命令【Reports】/【Bill of Materials】,弹出报表管理器对话框

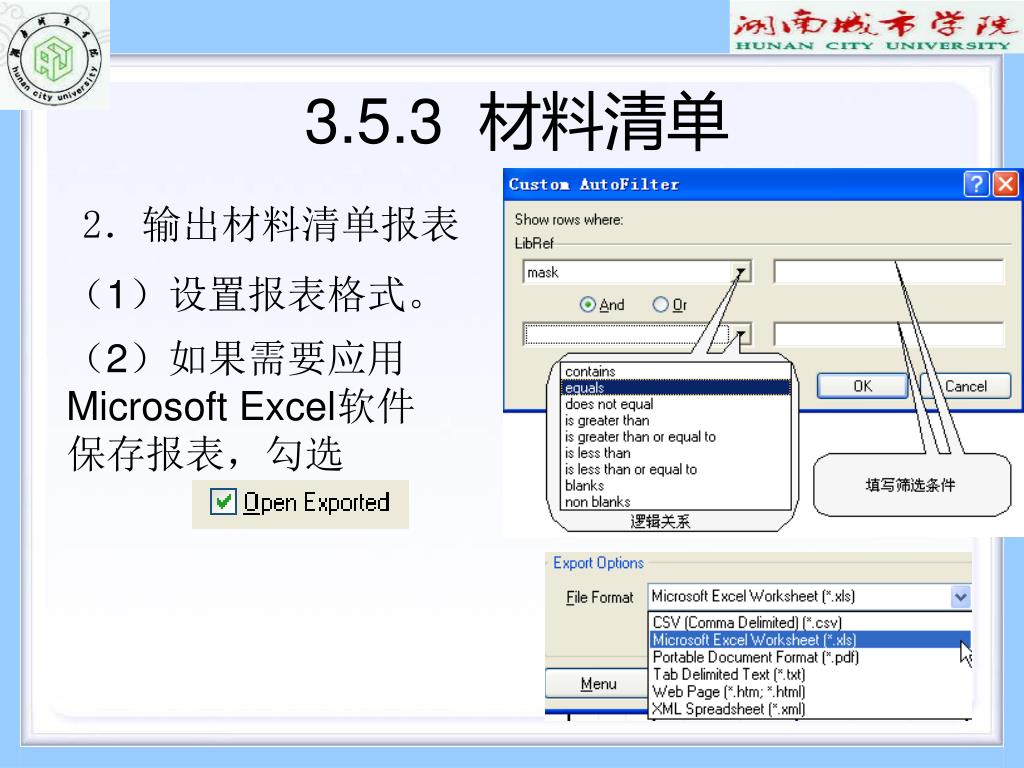

  44. 3.5.3 材料清单 2.输出材料清单报表 (1)设置报表格式。 (2)如果需要应用Microsoft Excel软件保存报表,勾选

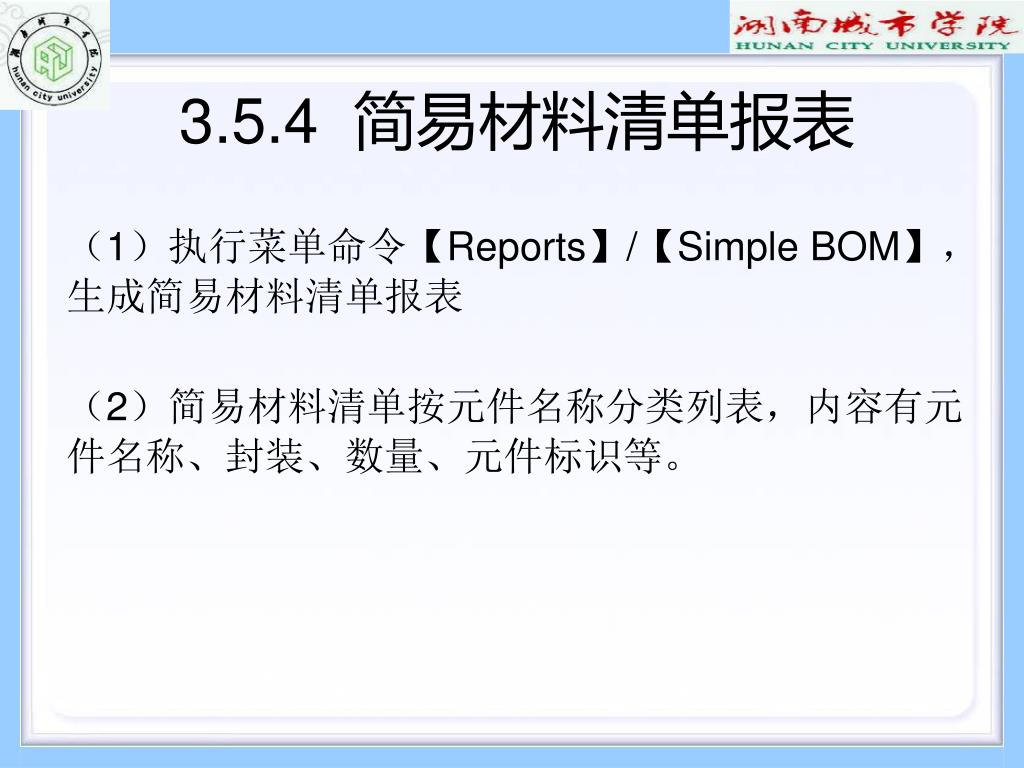

  45. 3.5.4 简易材料清单报表 (1)执行菜单命令【Reports】/【Simple BOM】,生成简易材料清单报表 (2)简易材料清单按元件名称分类列表,内容有元件名称、封装、数量、元件标识等。

  46. 3.6 原理图的打印输出 3.6.1 页面设置 执行菜单命令【File】/【Page Setup…】 3.6.2 打印预览和输出 执行菜单命令【File】/【Print Preview …】

  47. 习 题 1.练习原理图文件的建立与保存。 2.练习通过库文件面板放置原理图元件的方法。 3.练习项目的编译方法。 4.练习图纸的打印方法。
