  1. LE LEVE 26 MARZO 2012 CLASSE 3C

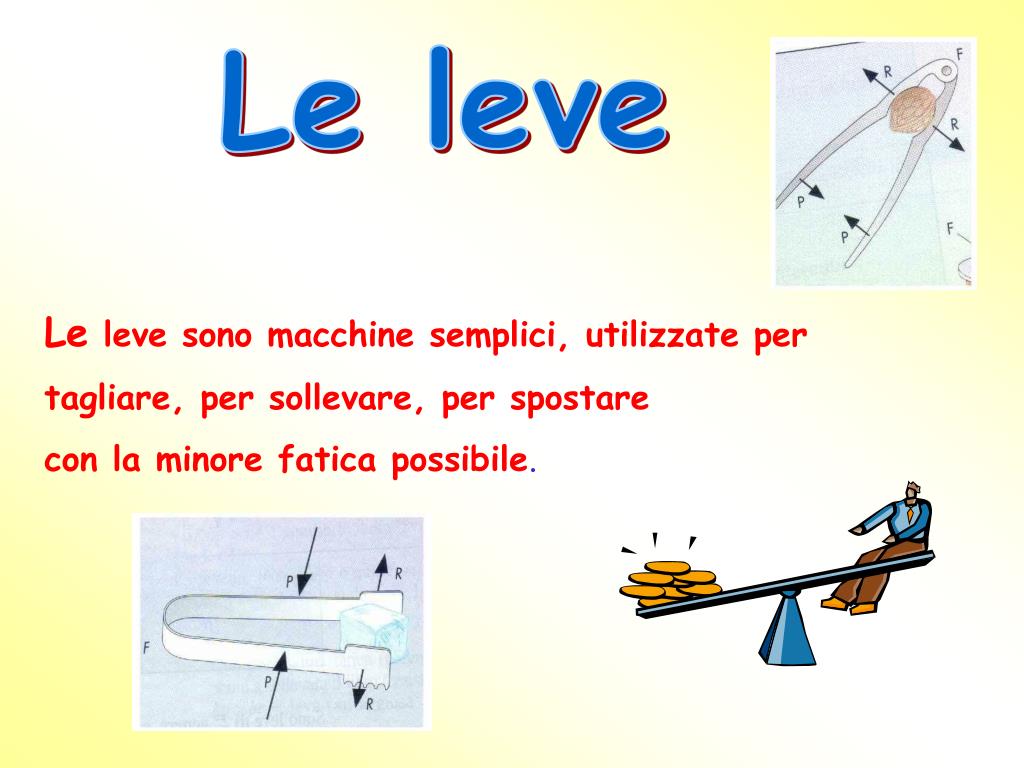

  2. Le leve Le leve sono macchine semplici, utilizzate per tagliare, per sollevare, per spostare con la minore fatica possibile.

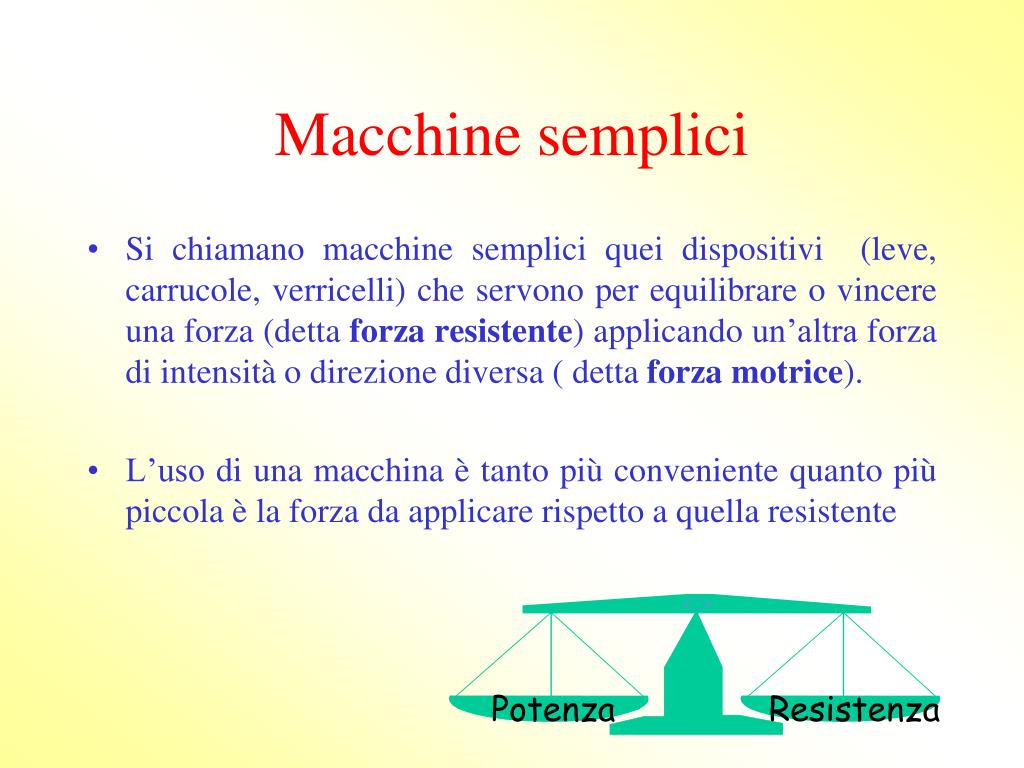

  3. Potenza Resistenza Macchine semplici • Si chiamano macchine semplici quei dispositivi (leve, carrucole, verricelli) che servono per equilibrare o vincere una forza (detta forza resistente) applicando un’altra forza di intensità o direzione diversa ( detta forza motrice). • L’uso di una macchina è tanto più conveniente quanto più piccola è la forza da applicare rispetto a quella resistente

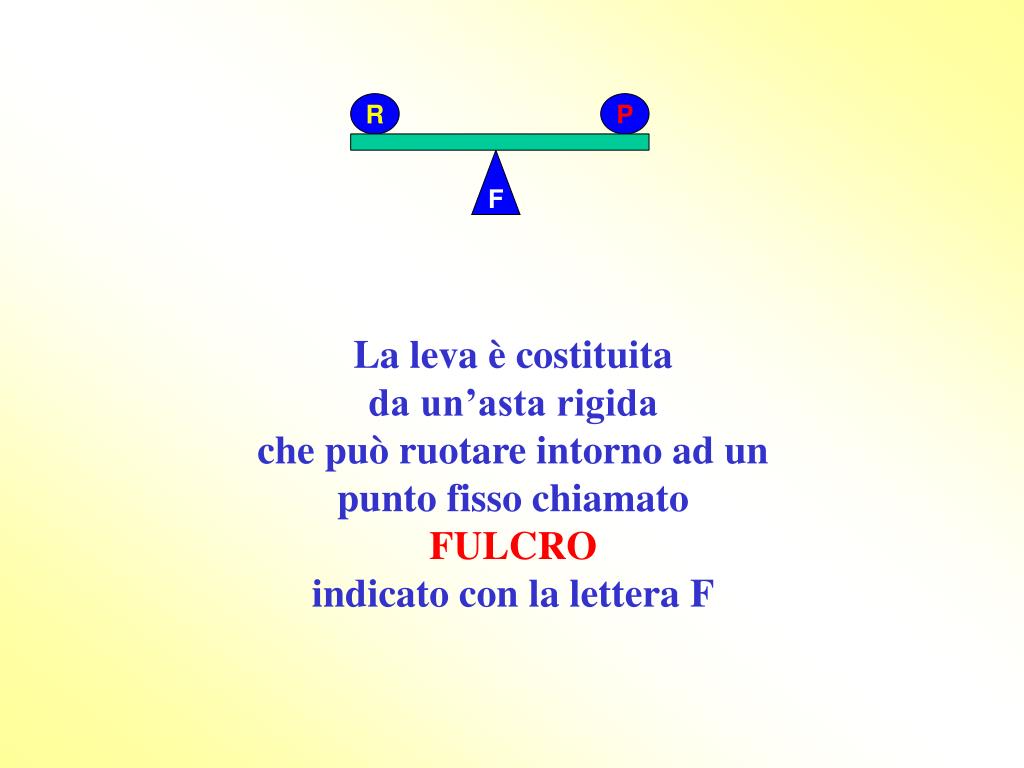

  4. R P F La leva è costituita da un’asta rigida che può ruotare intorno ad un punto fisso chiamato FULCRO indicato con la lettera F

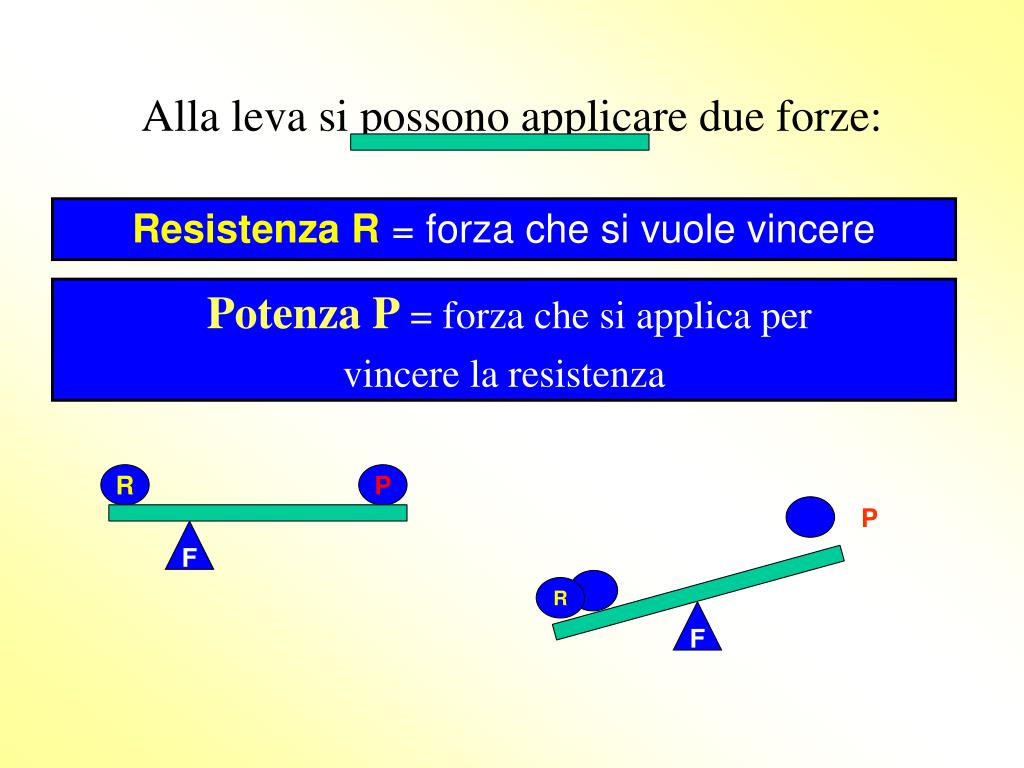

  5. Alla leva si possono applicare due forze: Resistenza R = forza che si vuole vincere Potenza P= forza che si applica per vincere la resistenza R P P F R F

  6. La distanza tra il fulcro e il punto in cui si applica la resistenza è detto braccio della resistenza bR bR P R F

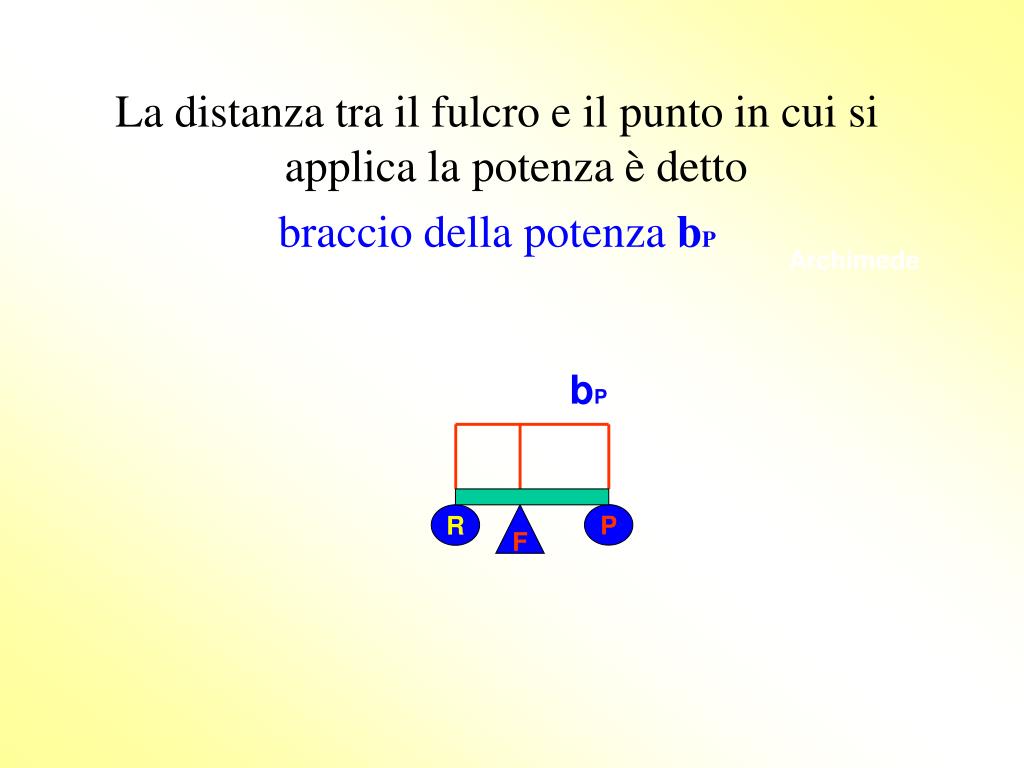

  7. La distanza tra il fulcro e il punto in cui si applica la potenza è detto • braccio della potenza bP Archimede bP P R F

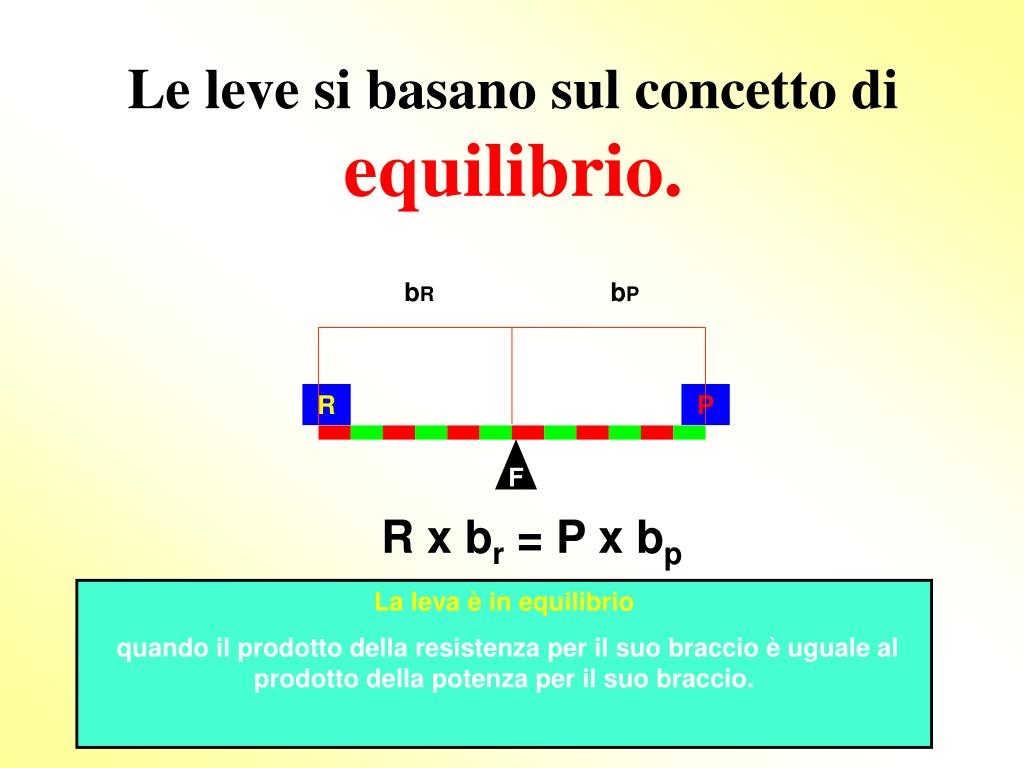

  8. Le leve si basano sul concetto di equilibrio. bR bP R P F R x br = P x bp La leva è in equilibrio quando il prodotto della resistenza per il suo braccio è uguale al prodotto della potenza per il suo braccio.

  9. Le leve possono essere : allora.. Vantaggiose se bP è > di bR P < R se allora.. Svantaggiose bP è < di bR P > R Indifferenti se allora.. bP è = di bR P = R

  10. Tipi di leve 1° genere: ha il fulcro tra la potenza e la resistenza bR bP R P R F Possono essere : P F • Vantaggiose • Svantaggiose • Indifferenti

  11. Potenza Resistenza Fulcro esempi di leva di 1° genere: la bilancia, l’altalena e le pinze

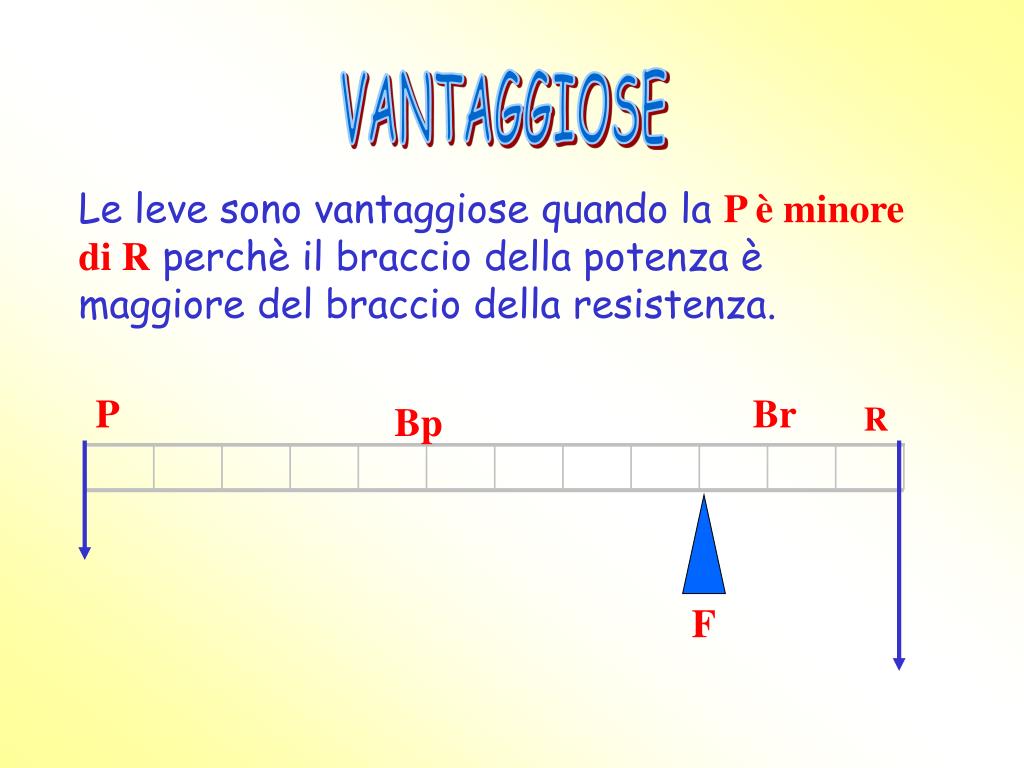

  12. VANTAGGIOSE Le leve sono vantaggiose quando la P è minore di R perchè il braccio della potenza è maggiore del braccio della resistenza. P Br Bp R F

  13. SVANTAGGIOSE Le leve sono svantaggiose quando la P è maggiore di R perchè il braccio della potenza è minore del braccio della resistenza. R P Bp Br F

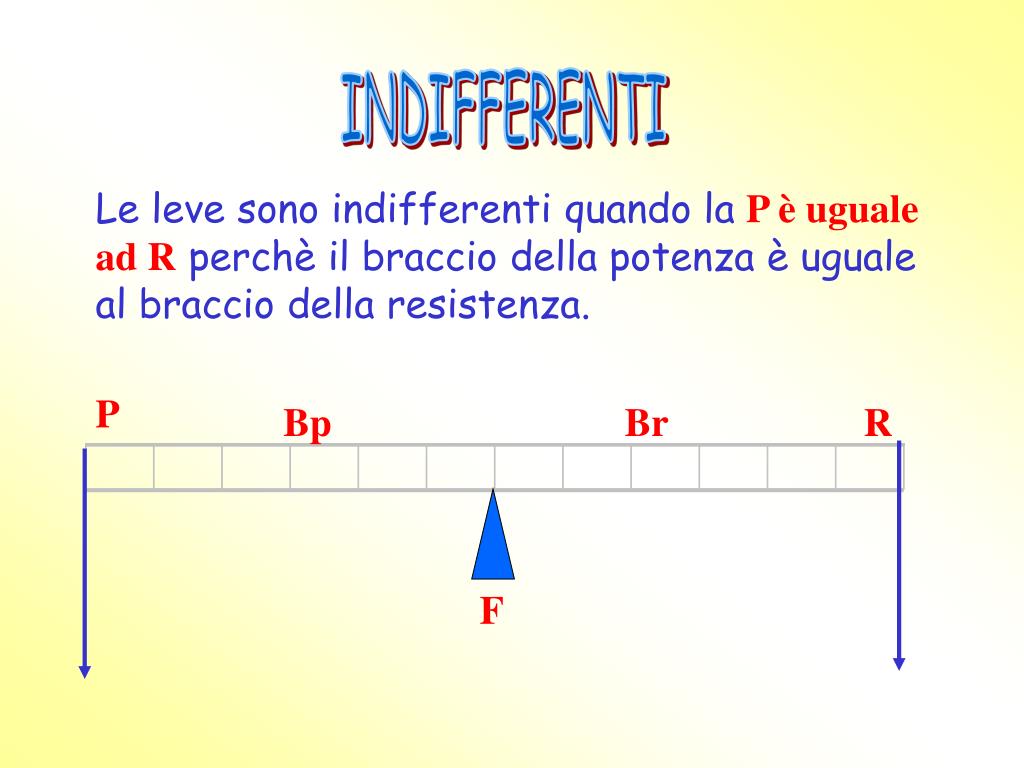

  14. INDIFFERENTI Le leve sono indifferenti quando la P è uguale ad R perchè il braccio della potenza è uguale al braccio della resistenza. P Bp Br R F

  15. 2° genere: hanno la resistenza tra il fulcro e la potenza Sono sempre : • Vantaggiose esempi: lo schiaccianoci, la carriola, il piede F R P P F R

  16. 3° genere: hanno la potenza tra il fulcro e la resistenza Sono sempre : • Svantaggiose R P F

  17. LE LEVE DI 3° GENERE • Queste leve sono sempre svantaggiose , ma sono molto usate perché permettono di afferrare e manipolare con precisione oggetti anche molto piccoli • esempi: • gli aghi • la canna da pesca • il braccio • le pinze per il ghiaccio...
