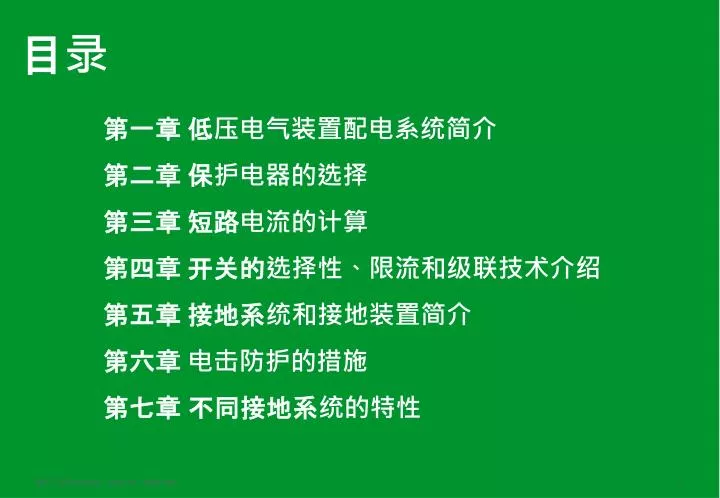

  1. 目录 第一章 低压电气装置配电系统简介 第二章 保护电器的选择 第三章 短路电流的计算 第四章 开关的选择性、限流和级联技术介绍 第五章 接地系统和接地装置简介 第六章 电击防护的措施 第七章 不同接地系统的特性

  2. 本次讲座重点 • 梳理低压配电系统的基本概念。 • 低压元器件各种参数的意义。 • 强调容易被忽视的参数和概念。 • 低压断路器的各种基本曲线的解读。 • 配电系统中上下级配合的选择性和施耐德级联技术。 • 三大接地系统的分析。 • 几种简化计算方法的介绍 • 电动机保护的简便选型方法。 • 二级配电系统中短路电流的简便计算方法。 • 常用接地系统TN系统中开关灵敏度校验的方法。

  3. 第一章低压电气装置配电系统简介

  4. 低压配电系统设计要点 负荷分级及供电要求 供电电压的选择 带电导体系统型式的选择 低压系统配电方式的选择 接地系统型式的选择 供电的连续性要求

  5. 一级负荷 中断供电将造成人身伤亡，或造成重大政治、经济损失的负荷 应由两个独立电源供电 特别重要负荷须增设应急电源 二级负荷 中断供电将造成较大政治、经济损失 应由两回路供电，设两台变压器 三级负荷 不属于一、二级负荷者 对供电无特殊要求 负荷分级及供电要求

  6. 蓄电池组、不间断电源 (UPS) 适用于允许断电时间毫秒级的负荷 EPS 应急电源 适用于允许断电时间为0.25s以上的负荷 带自投的独立专用供电线路 适用于允许断电时间1.5s以上的负荷 快速自起动发电机组 适用于允许断电时间15s以上的供电 常用应急电源

  7. 三相用电设备的额定电压及系统标称电压 36, 42, 220/380, 380/660V 三相供电设备的额定电压 36, 42, 230/400, 400/690V 单相用电设备的额定电压 6, 12, 24, 36, 48, 127, 220, 380V 单相供电设备的额定电压 6, 12, 24, 36, 48, 130, 230, 400V 低压电压的选择 电动机启动问题 电压降问题

  8. 单相两线制 两相三线制 带电导体系统型式的选择 L1 L1 L2 L2 L1 N L2 注：带电导体是指正常通过工作电流的相线和中性线（包括PEN线但不包括PE线）

  9. 三相三线制 三相四线制 带电导体系统型式的选择（续） L1 L1 L1 L2 L2 L2 L3 L3 L3 L1 L1 N (PEN) N (PEN) L2 L2 L3 L3

  10. 供电可靠，接线简单，操作方便，具有灵活性 配电层次不宜超过三级 放射式配电 树干式配电 链式配电 低压系统配电方式 母线长电缆 末端灵敏度

  11. 典型的低压配电系统

  12. 根据 IEC 60364 § 312.2的定义 接地系统的分类 TT system IT system 1 2 3 1 2 3 N 1 2 3 N PE 1 2 3 PEN TN system • TNS (S: 保护线与中性线分开) • TNC (C: 保护线与中性线合一 PEN)

  13. 接地系统型式的选择 尊重当地或相关行业的规范和习惯 例如: 在欧洲一些国家中，TT 系统用于家庭及学校。 IT 系统用于个别的地区 由于每种系统都有它的优缺点，故没有最佳系统。倘若遵照规则，它们都是非常良好的。没有超优的接地系统 选择的一般原则 持续供电的重要性 维护人员的技能水平 考虑某些负载的特性: 电动机对大电流很敏感，某些负载具有低的绝缘水平。 最后: 考虑将几种接地系统组合的可能性，用一台 LV/LV 变压器可使接地系统适合于负载的需要

  14. 配电柜的型式 低压配电柜按照使用场合分类 低压总开关柜 (MLVS) 电动机控制中心 (MCC) 分配电柜 终端配电盘 低压配电柜按照工艺技术分类 传统配电柜： 开关及熔断器等都固定在箱内后部底板上，指示和控制电器 (表计、按钮、灯) 都安装在盘的正面 PGL柜

  15. 配电柜的型式（续） 功能型配电柜： 由功能模块组成，具有专用的功能，它包括开关装置及各种设备，连同安装及联接用附件 (抽屉式) 固定式功能单元 可断开式功能单元 可抽出式功能单元

  16. 按照 IEC 60439-1 的分隔形式 形式 1 形式 2a 形式 2b

  17. 按照 IEC 60439-1 的分隔形式 形式 3a 形式 3b

  18. 按照 IEC 60439-1 的分隔形式 形式 4a 形式 4b

  19. 配电柜的标准 IEC 60439-1标准 （GB 7251-1997) IEC 60439-1 涉及开关设备及控制设备的装配、制造和对整体设备的型式试验 IEC 60439-1 根据利用隔板或分成不同间隔的内部分隔等级，规定四种分隔“形式” 分隔能达到: 防触及相邻功能单元的带电部件的保护 限制发生不测故障的可能性 防外来固体从装置的一个单元进入相邻单元的保护 TTA和PTTA问题

  20. 供电的连续性 可采用下述办法提高供电连续性 : 对用电装置做适当划分 提供备用电源 重要回路采用回路分和双回路供电 采用适当的接地系统 （如 IT系统） 有选择性的保护系统

  21. 低压配电保护设计流程 安全可靠经济 负荷计算，短路电流计算 总需要容量 (kVA) 需要系数，利用系数法计算 系统短路容量 MVA 各回路计算电流 计算负荷 (kW) 各级短路电流 Ib Isc 保护电器额定电流 设备分组 保护电器的短路分断能力 选定开关瞬动 Icu，Ics In 选定开关长延时 选择断路器 或保护电器 选择保护电器 根据敷设条件确定修正系数 回路导体的截面 校验电缆热稳定 选定开关动作时间 根据规范和用电设备要求校验最大电压降 IT 或 TN 系统 选定开关短延时 校验回路的电缆 最大允许长度 确定导体的截面积 TT系统 确认电缆线路的截面积和选择它的电气保护
