Transistor

1. Transistor

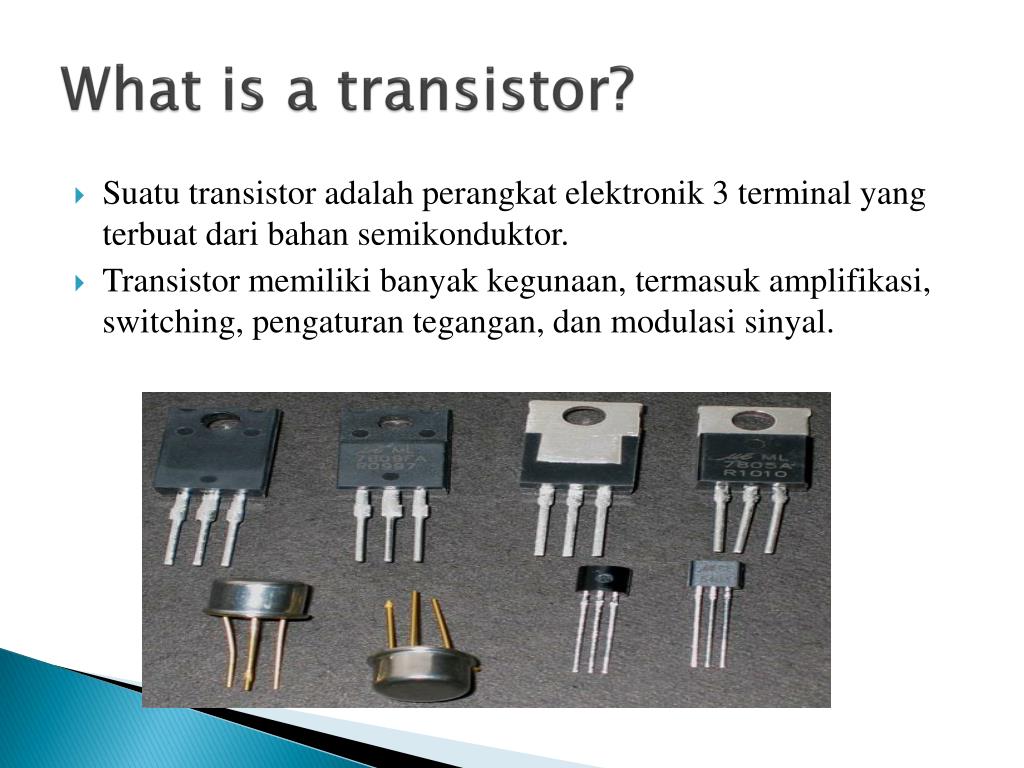

2. What is a transistor? • Suatu transistor adalah perangkat elektronik 3 terminal yang terbuat dari bahan semikonduktor. • Transistor memiliki banyak kegunaan, termasuk amplifikasi, switching, pengaturan tegangan, dan modulasi sinyal.

3. Sejarah Transistor • Sebelum transistor diciptakan, sirkuit yang digunakan tabung vakum: • Fragile, besar dalam ukuran, berat, menghasilkan sejumlah besar panas, memerlukan sejumlah besar tenaga • Transistor pertama diciptakan di Bell Telephone Laboratories pada tahun 1947 • William Shockley, John Bardeen, dan Walter Brattain menciptakan transistor dalam dan usaha untuk mengembangkan teknologi yang akan mengatasi masalah tabung • Paten pertama untuk prinsip transistor efek medan yang terdaftar pada tahun 1928 oleh Julius Lillenfield. •   Shockley, Bardeen, dan Brattain telah direferensikan bahan ini dalam pekerjaan mereka • Kata "transistor" adalah kombinasi dari "transkonduktansi" istilah dan "resistor variabel" • Hari ini sebuah microprossesor canggih dapat memiliki sebanyak 1,7 miliar transistor.

4. Back To The QuestionWhat is a Transistor? • Bipolar Junction Transistor • NPN Transistor Konfigurasi Paling Umum • Basis, Kolektor, dan Emitter • Base adalah kawasan yang sangat tipis dengan dopan kurang • Basis jusntion kolektor terbalik bias • Basis emitor bias maju • Aliran fluida analogi: • Jika cairan mengalir ke dasar, cairan jauh lebih besar dapat mengalir dari kolektor ke emitor • Jika sinyal yang akan diperkuat diterapkan sebagai arus ke dasar, katup antara kolektor dan emitor membuka dan menutup dalam menanggapi fluktuasi sinyal • PNP Transistor pada dasarnya sama kecuali untuk directionality

5. BJT Transistors • BJT (Bipolar Junction Transistor) • npn • Base energi untuk memungkinkan arus • pnp • Basis terhubung ke potensi yang lebih rendah untuk memungkinkan arus • 3 parameter kepentingan • Saat gain (β) • Tegangan drop dari basis ke emitor ketika VBE = VFB • Tegangan minimum penurunan di seluruh kolektor dan emitor saat transistor jenuh

6. npn BJT Transistors • Tinggi potensial pada kolektor • Rendah potensial pada emitor • Memungkinkan aliran arus ketika basis diberi potensi tinggi

7. pnp BJT Transistors • Tinggi potensial pada emitor • Rendah potensial pada kolektor • Memungkinkan aliran arus ketika basis terhubung ke potensi rendah

8. BJT Modes • Cut-off Wilayah: VBE <VFB, iB = 0 • Transistor bertindak seperti saklar off • Aktif Linear Region: VBE = VFB, iB ≠ 0, Ic = βiB • Transistor bertindak seperti penguat arus • Saturasi Daerah: VBE = VFB, iB> Ic, max / β • Dalam mode ini transistor bertindak seperti saklar on • Listrik di BJT

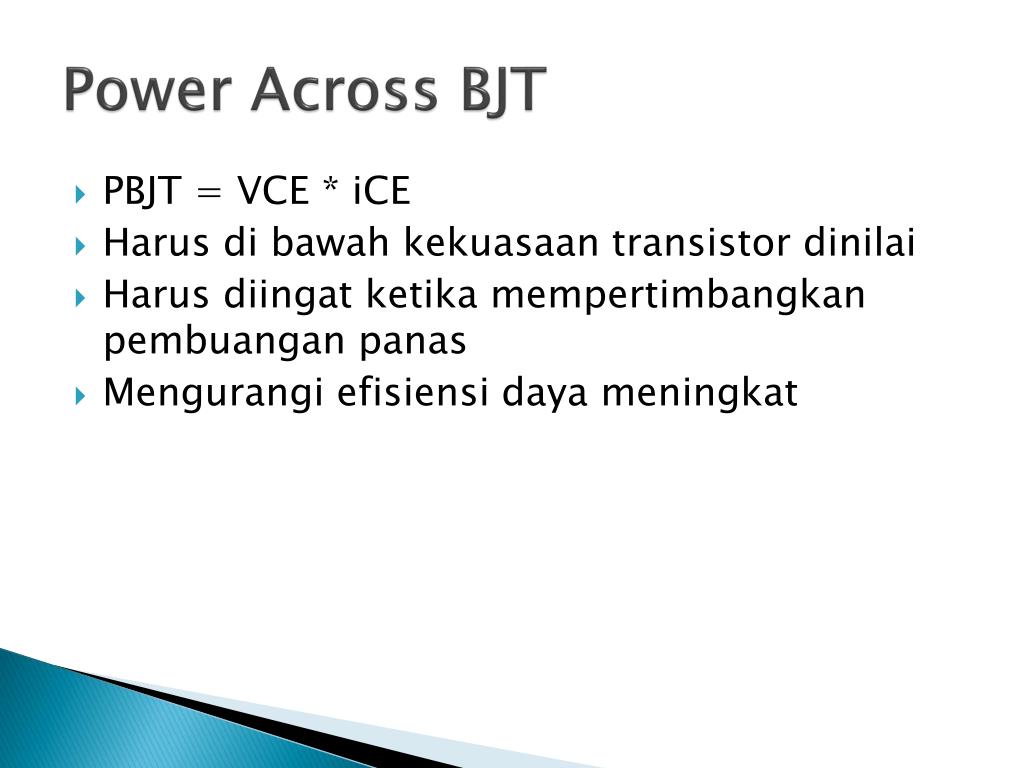

9. Power Across BJT • PBJT = VCE * iCE • Harus di bawah kekuasaan transistor dinilai • Harus diingat ketika mempertimbangkan pembuangan panas • Mengurangi efisiensi daya meningkat

10. Darlington Transistors • Memungkinkan untuk keuntungan yang jauh lebih besar di sirkuit • β = β1 * β2

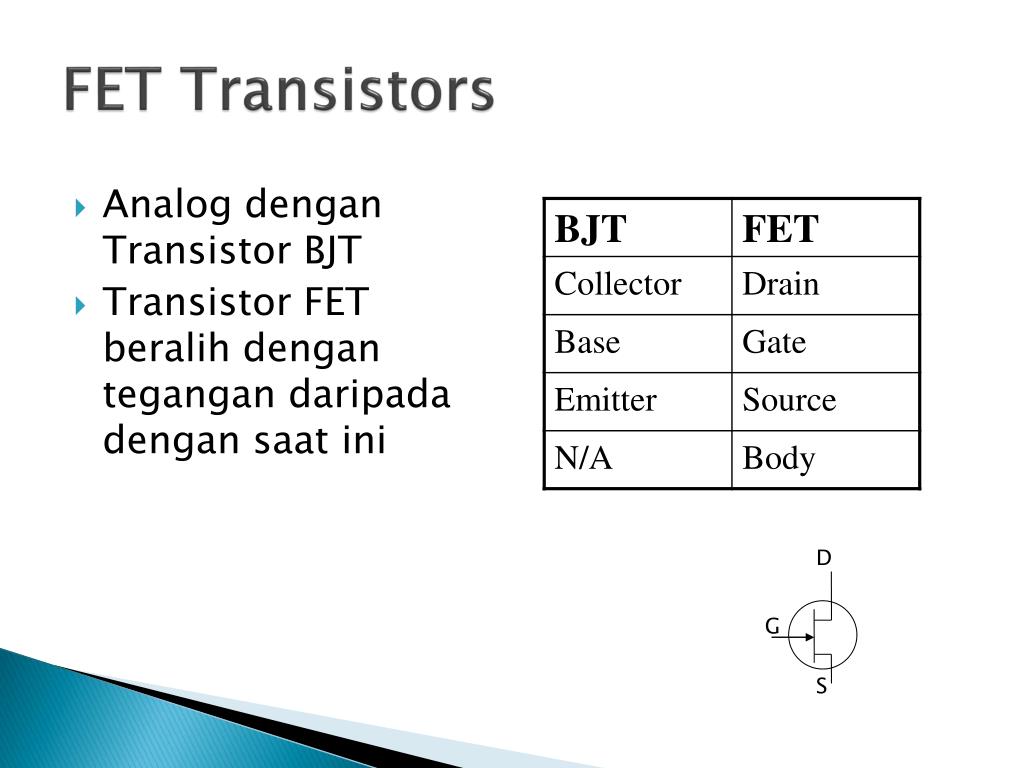

11. D G S FET Transistors • Analog dengan Transistor BJT • Transistor FET beralihdengantegangandaripadadengansaatini

12. FET Transistors • FET (Field Effect Transistors) • MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) • JFET (Junction Field-Effect Transistor) • MESFET • HEMT • MODFET • Paling umumadalah MOSFET tipe-n atau JFET

13. D D D B G G B G S S S FET Transistors – Circuit Symbols • Dalam prakteknya mengarah tubuh dan sumber hampir selalu terhubung • Kebanyakan paket memiliki ini mengarah sudah terhubung MOSFET JFET

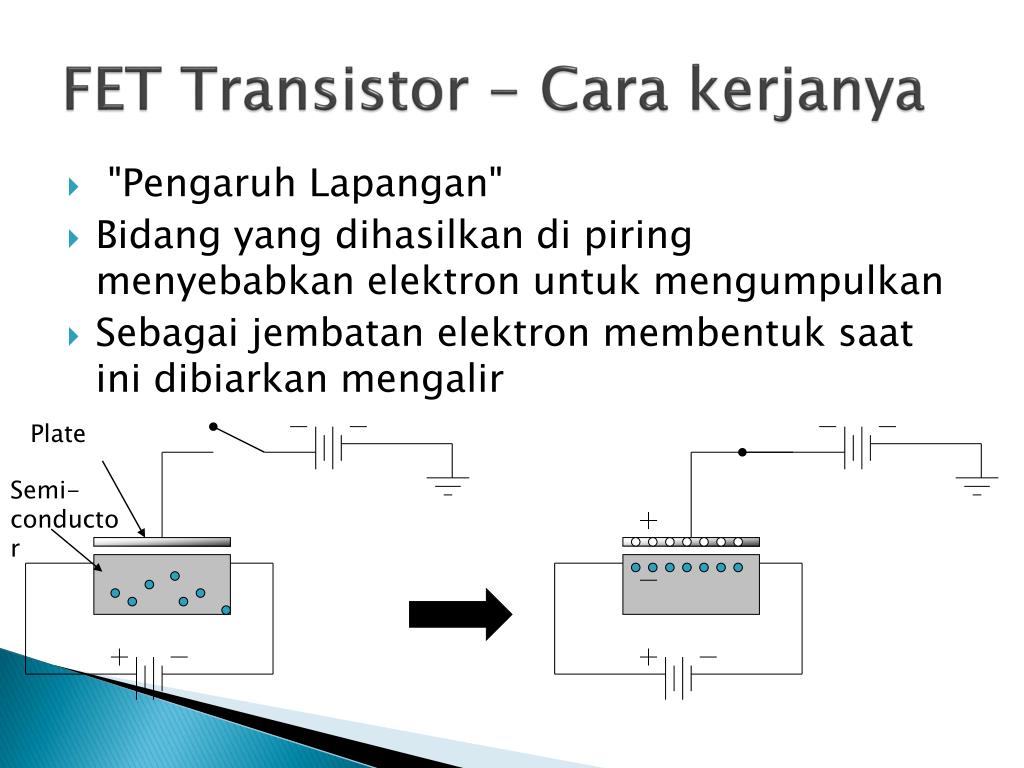

14. FET Transistor - Cara kerjanya • "Pengaruh Lapangan" • Bidang yang dihasilkan di piring menyebabkan elektron untuk mengumpulkan • Sebagai jembatan elektron membentuk saat ini dibiarkan mengalir Plate Semi-conductor

15. gate gate P drain source N N N drain source P FET Transistors JFET MOSFET

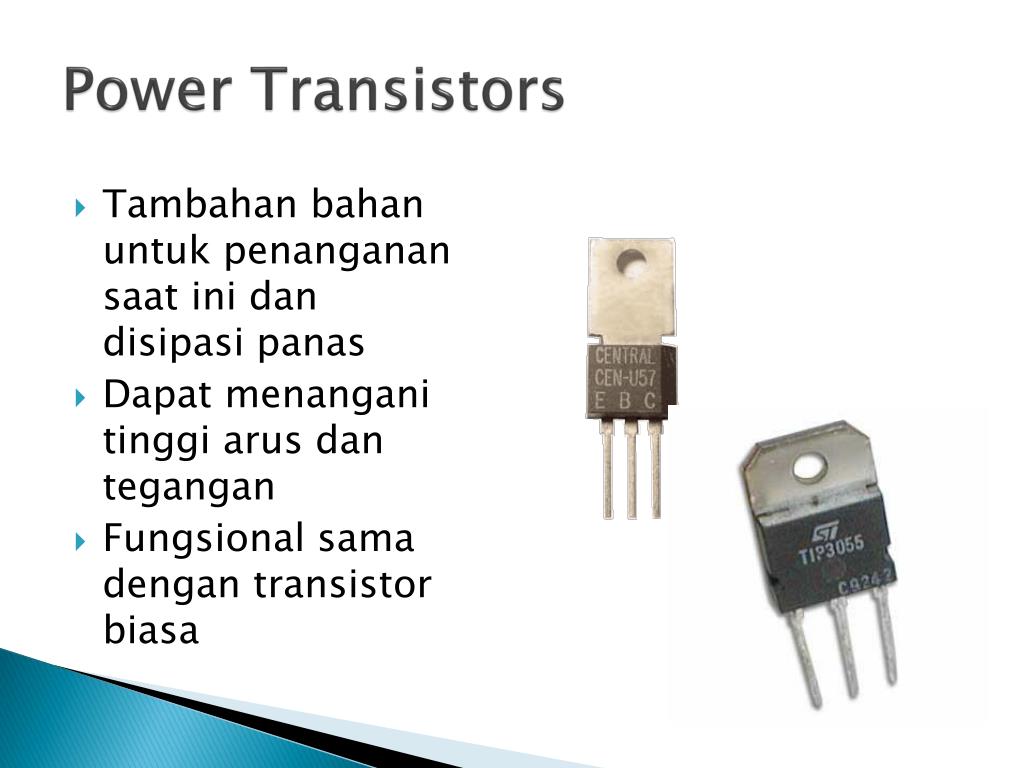

16. Power Transistors • Tambahan bahan untuk penanganan saat ini dan disipasi panas • Dapat menangani tinggi arus dan tegangan • Fungsional sama dengan transistor biasa

17. Transistor Uses • Switching • Amplification • Variable Resistor
