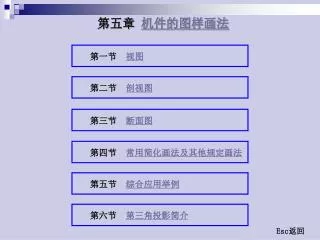

第五章 机件的图样画法

第一节 视图

第二节 剖视图

第三节 断面图

第四节 常用简化画法及其他规定画法

第五节 综合应用举例

第六节 第三角投影简介

Esc返回

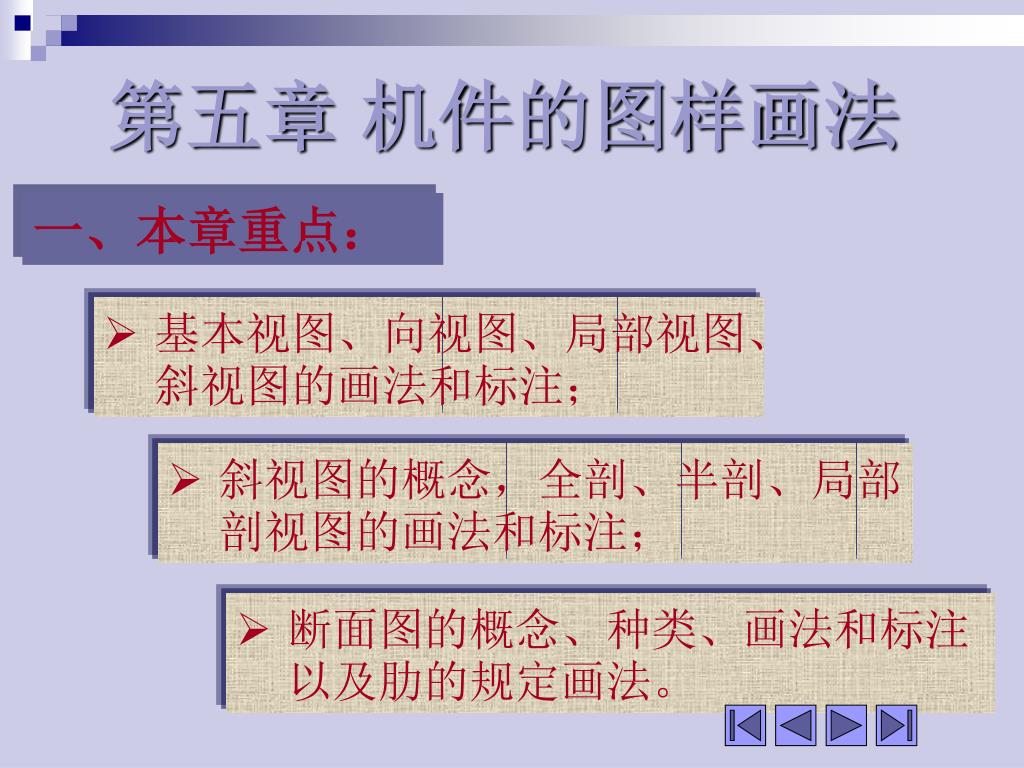

第五章 机件的图样画法

一、本章重点:

  • 基本视图、向视图、局部视图、斜视图的画法和标注;

  • 斜视图的概念,全剖、半剖、局部剖视图的画法和标注;

  • 断面图的概念、种类、画法和标注以及肋的规定画法。


一、本章重点:

  • 斜视图的概念,斜剖视图的画法与标注;

  • 阶梯剖、旋转剖、复合剖的画法和标注;

  • 移出断面和重合断面图的画法和标注;

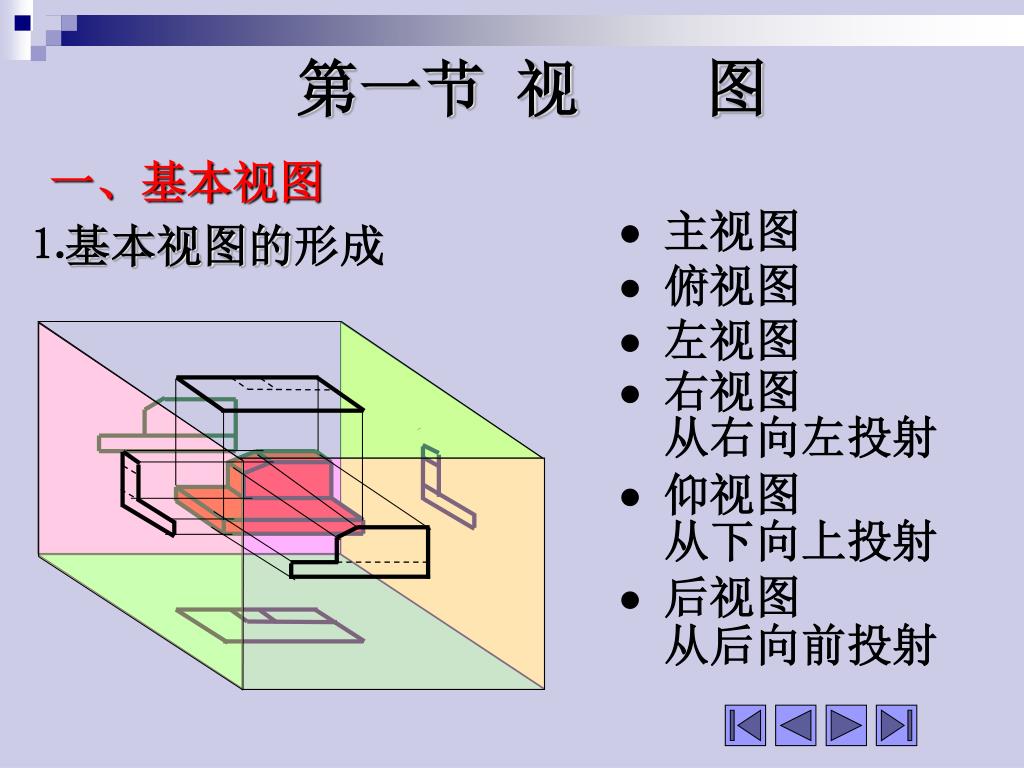

第一节 视 图

一、基本视图

 主视图

 俯视图

 左视图

⒈基本视图的形成

 右视图

从右向左投射

 仰视图

从下向上投射

 后视图

从后向前投射


仰视

主视

左视

右视

后视

俯视

⒉ 六个投影面的展开

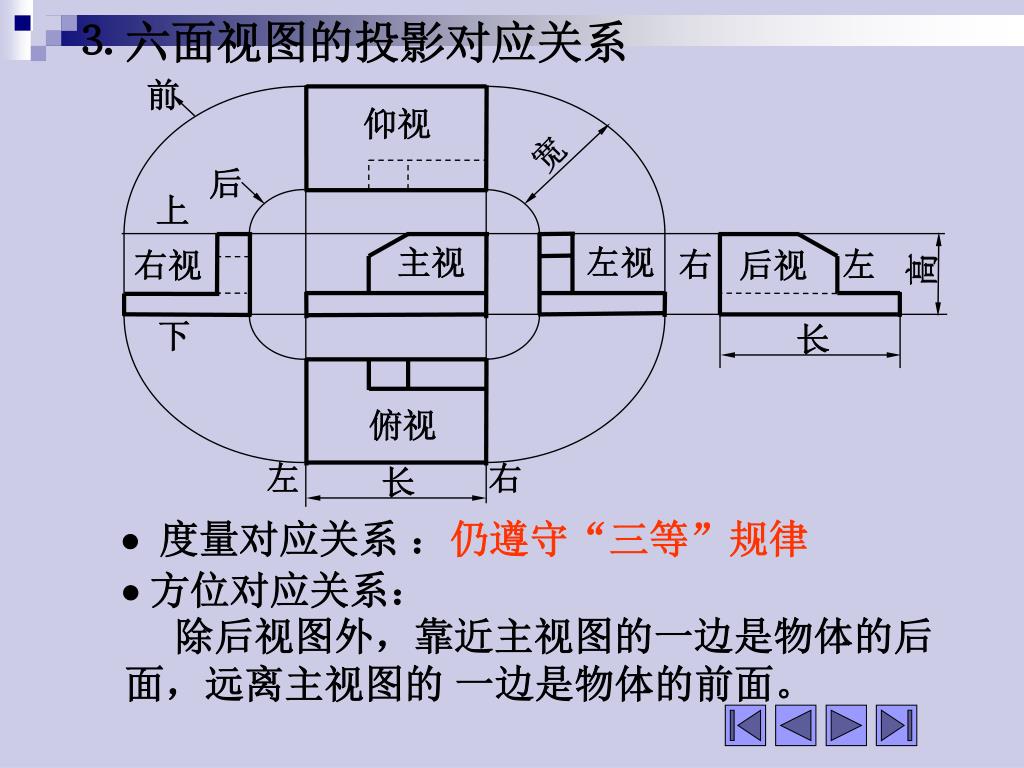

⒊ 六面视图的投影对应关系

仰视

主视

左视

右视

后视

俯视

 度量对应关系 :仍遵守“三等”规律

 方位对应关系:

除后视图外,靠近主视图的一边是物体的后面,远离主视图的 一边是物体的前面。


当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。

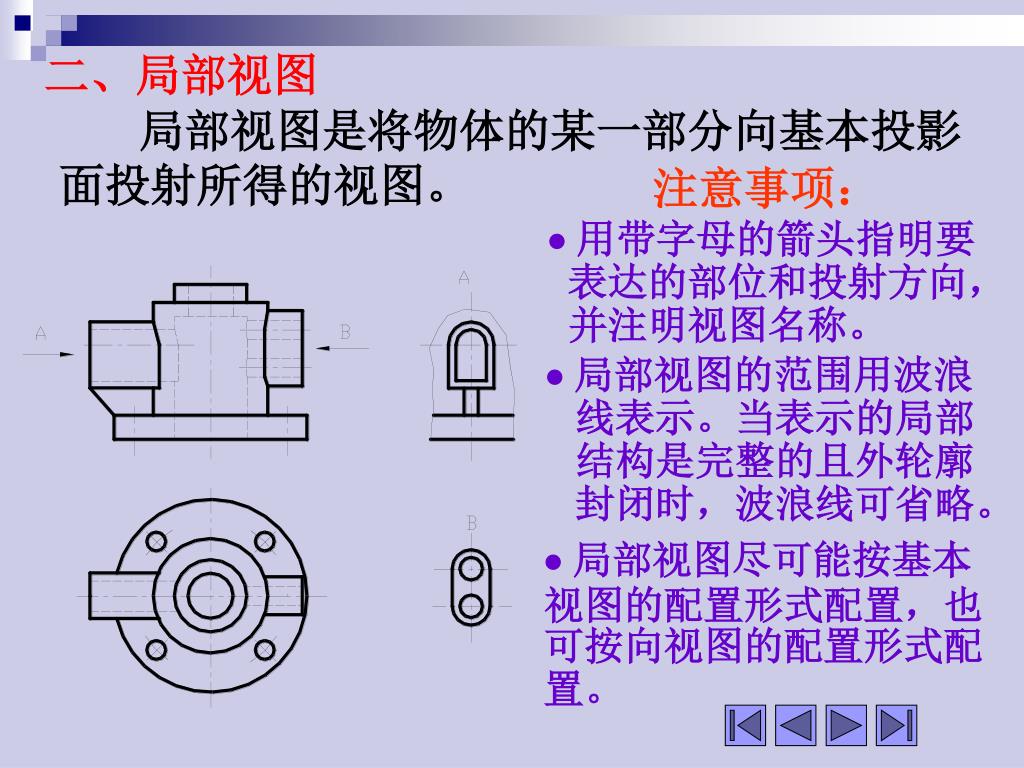

二、局部视图当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。

局部视图是将物体的某一部分向基本投影面投射所得的视图。

注意事项:

 用带字母的箭头指明要

表达的部位和投射方向,

并注明视图名称。

 局部视图的范围用波浪

线表示。当表示的局部

结构是完整的且外轮廓

封闭时,波浪线可省略。

 局部视图尽可能按基本视图的配置形式配置,也可按向视图的配置形式配

置。

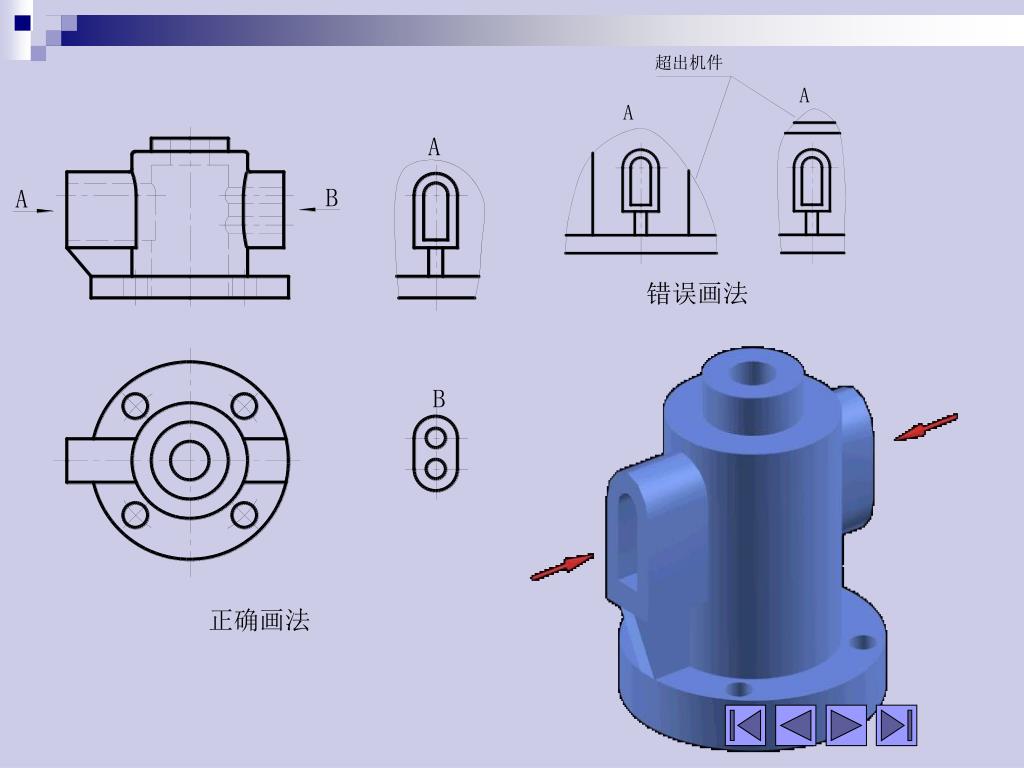

错误画法当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。

正确画法

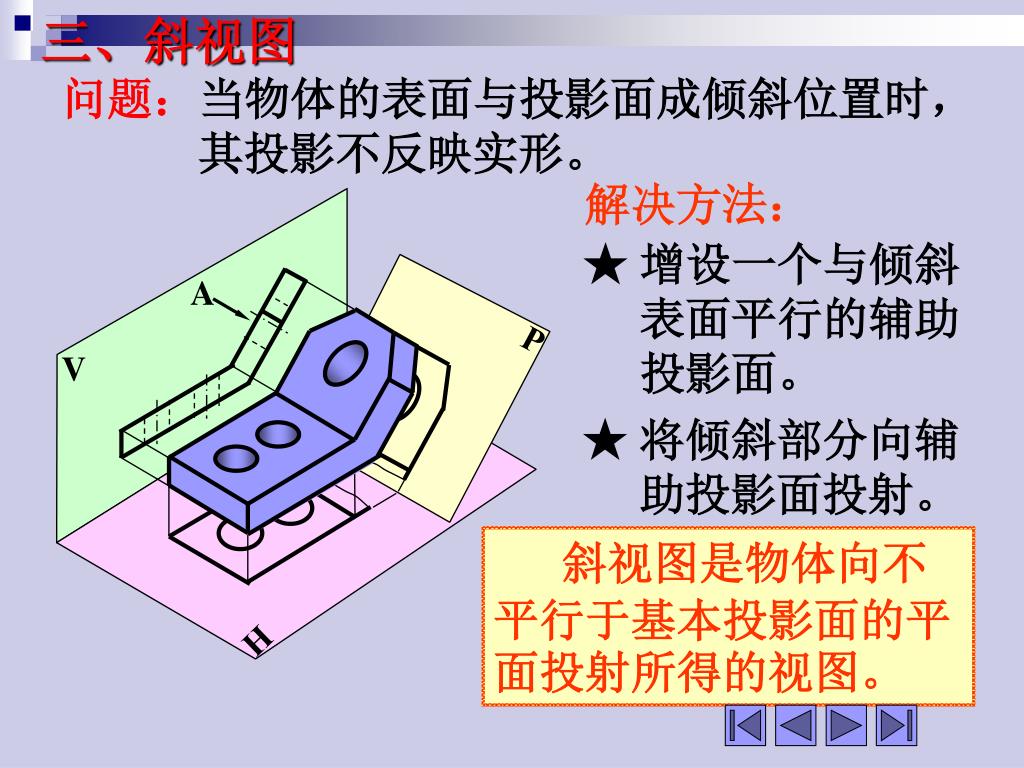

三、斜视图当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。

A

P

V

H

问题:当物体的表面与投影面成倾斜位置时,

其投影不反映实形。

解决方法:

★ 增设一个与倾斜

表面平行的辅助

投影面。

★ 将倾斜部分向辅

助投影面投射。

斜视图是物体向不平行于基本投影面的平面投射所得的视图。


A当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。

A

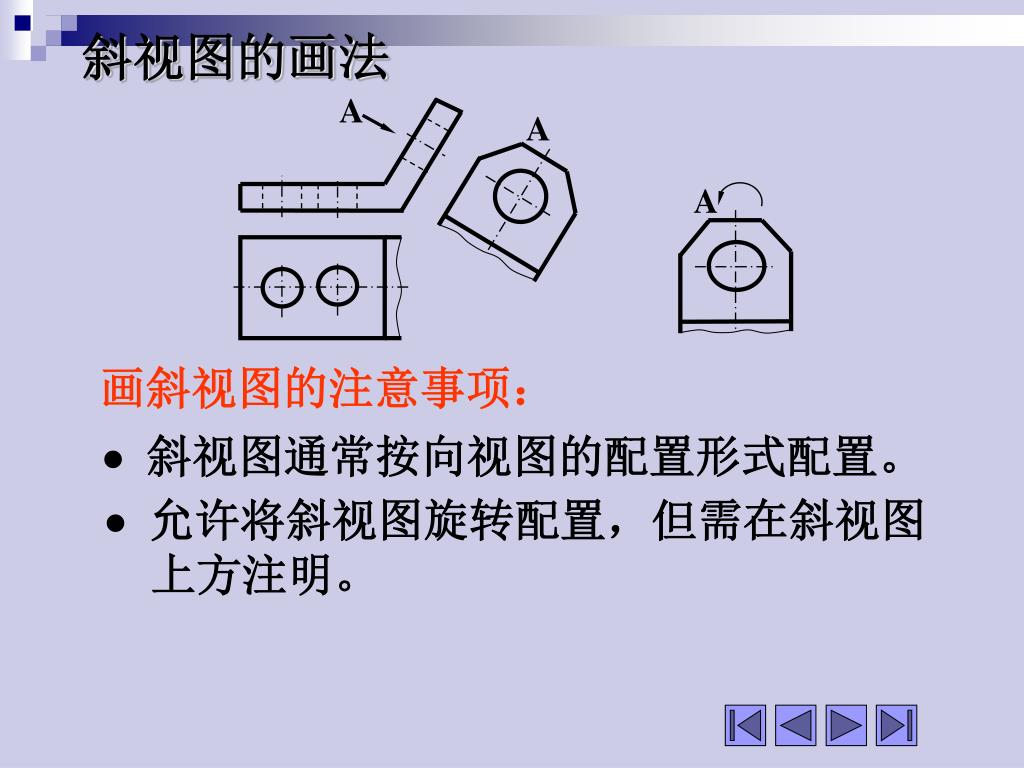

斜视图的画法

A

画斜视图的注意事项:

 斜视图通常按向视图的配置形式配置。

 允许将斜视图旋转配置,但需在斜视图

上方注明。

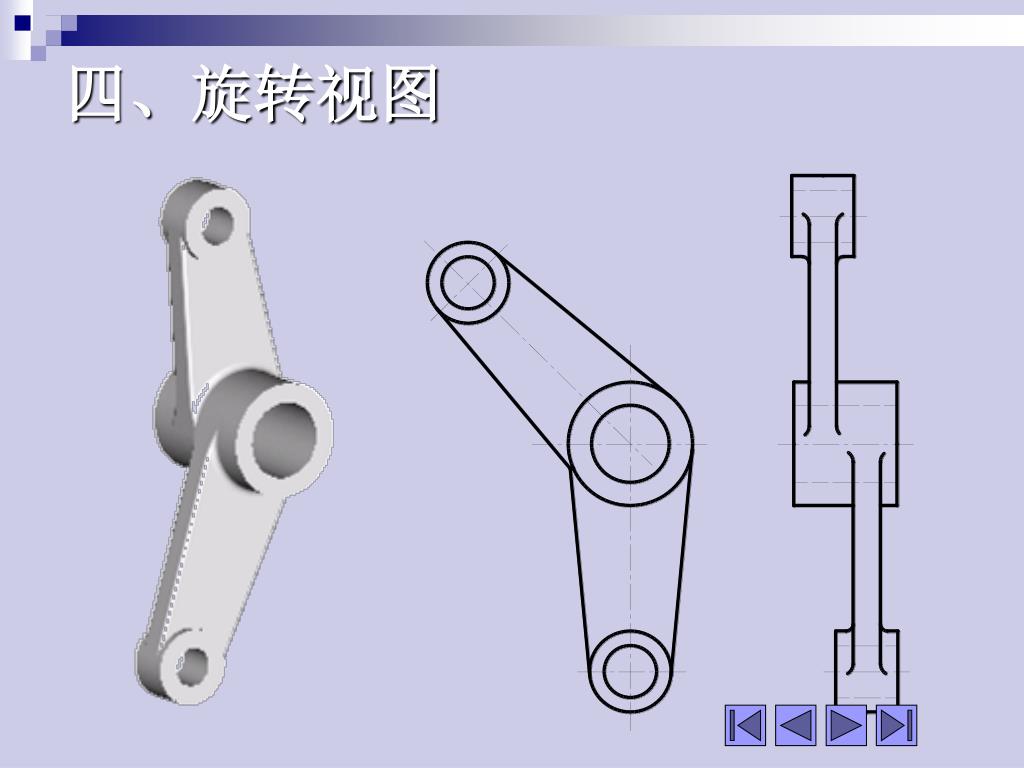

四、旋转视图当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。

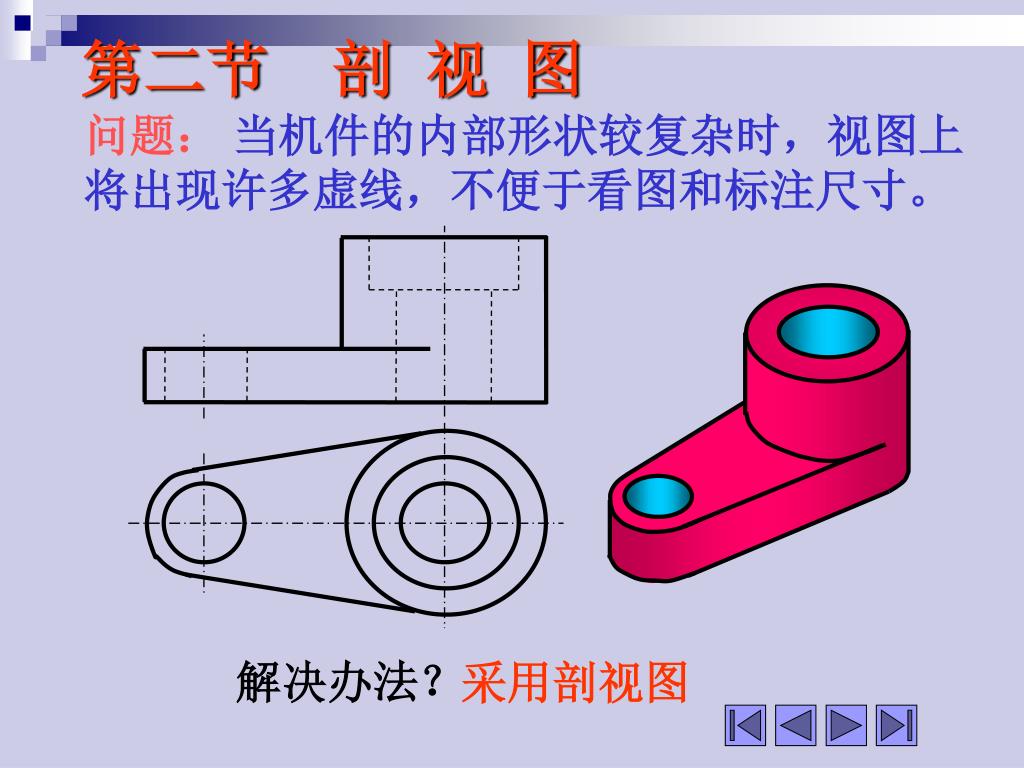

第二节 剖 视 图当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。

问题:当机件的内部形状较复杂时,视图上将出现许多虚线,不便于看图和标注尺寸。

解决办法?

采用剖视图


一、剖视图的概念当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。

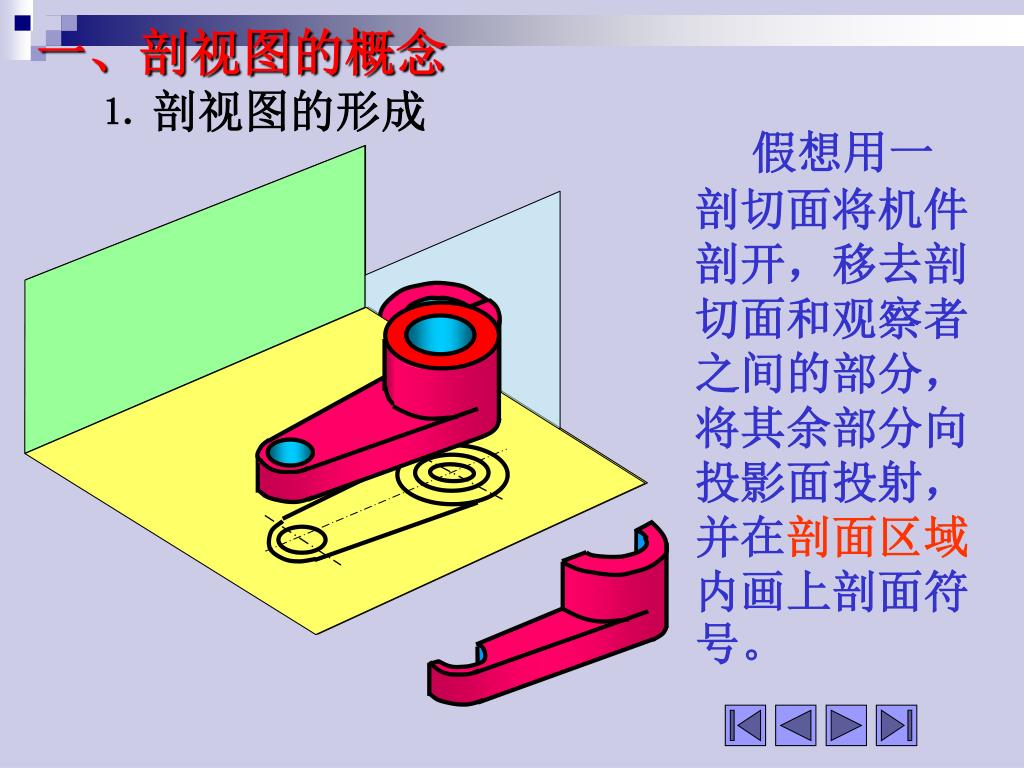

⒈ 剖视图的形成

假想用一剖切面将机件剖开,移去剖切面和观察者之间的部分,将其余部分向投影面投射,并在剖面区域内画上剖面符号。


2.当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。剖视图的画法

虚线不画

画出机件的视图

确定剖切平面的位置,画出断面的图形。

画出断面后的可见部分。

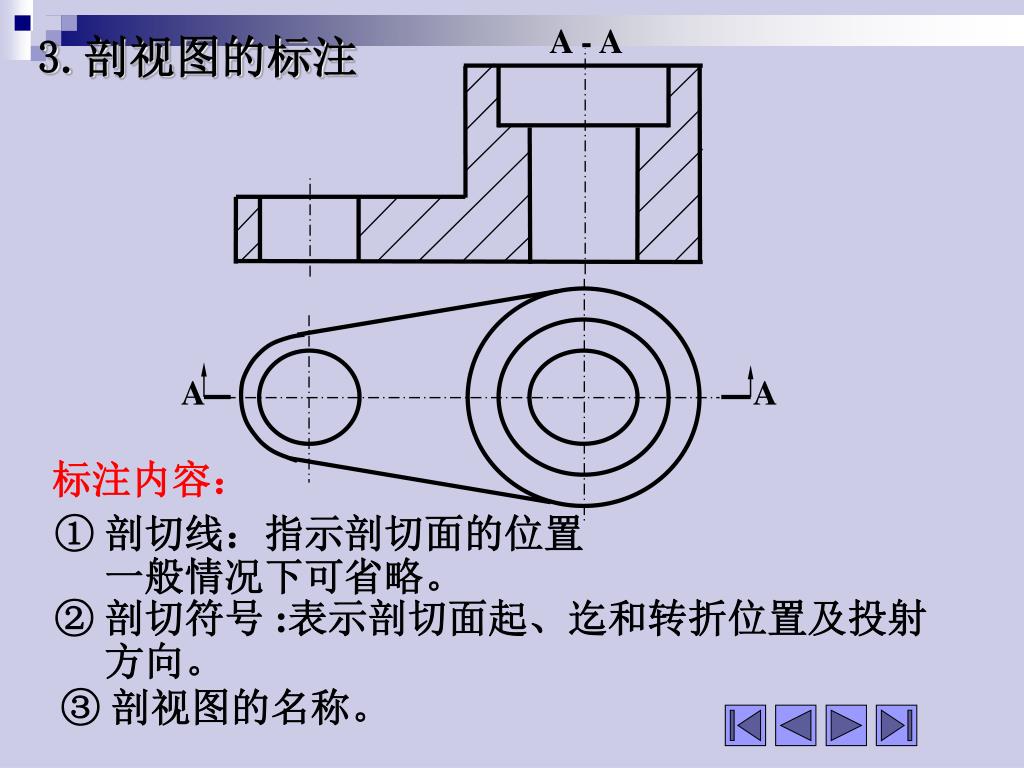

3.当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。剖视图的标注

A

A

A - A

标注内容:

① 剖切线:指示剖切面的位置

一般情况下可省略。

② 剖切符号 :表示剖切面起、迄和转折位置及投射

方向。

③ 剖视图的名称。


4. 当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。画剖视图的注意事项

① 剖切平面的选择:通过机件的对称面或轴线且平行或垂直于投影面。

② 剖切是一种假想,其它视图仍应完整画出,并可取剖视。

③ 剖切面后方的可见部分要全部画出。

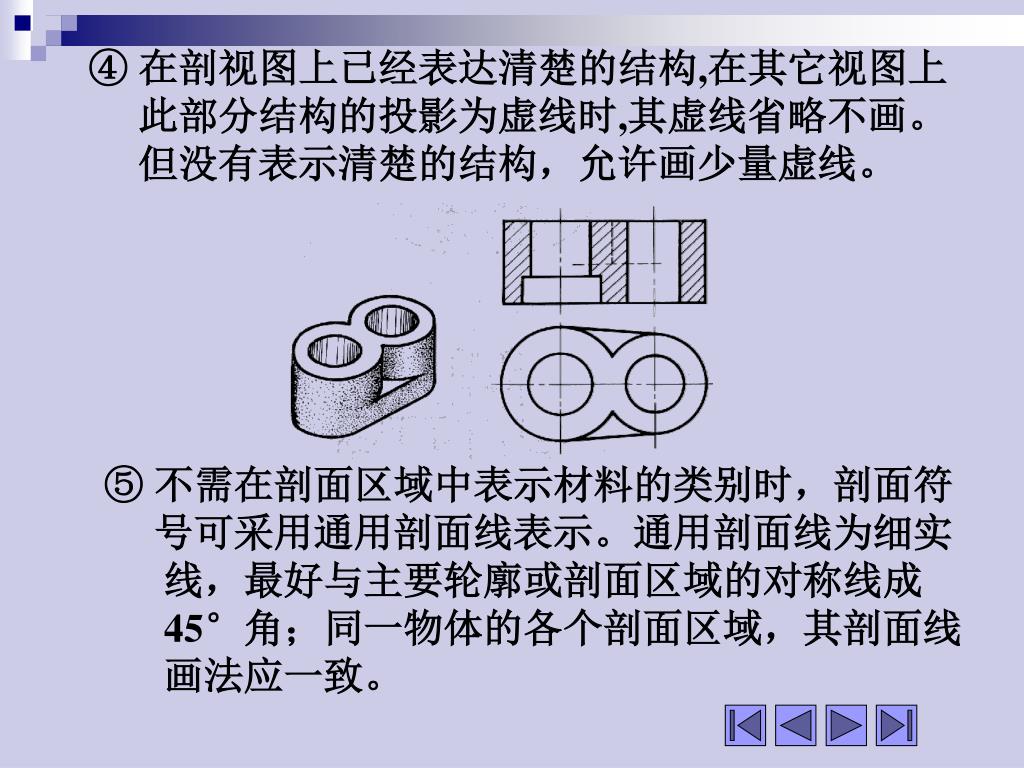

当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。在剖视图上已经表达清楚的结构,在其它视图上

此部分结构的投影为虚线时,其虚线省略不画。

但没有表示清楚的结构,允许画少量虚线。

⑤ 不需在剖面区域中表示材料的类别时,剖面符

号可采用通用剖面线表示。通用剖面线为细实

线,最好与主要轮廓或剖面区域的对称线成

45°角;同一物体的各个剖面区域,其剖面线

画法应一致。


二、常用的剖视图当六个基本视图按展开配置,一律不标注视图名称。如不按展开配置,则需标注,如下图。

A-A

A

A

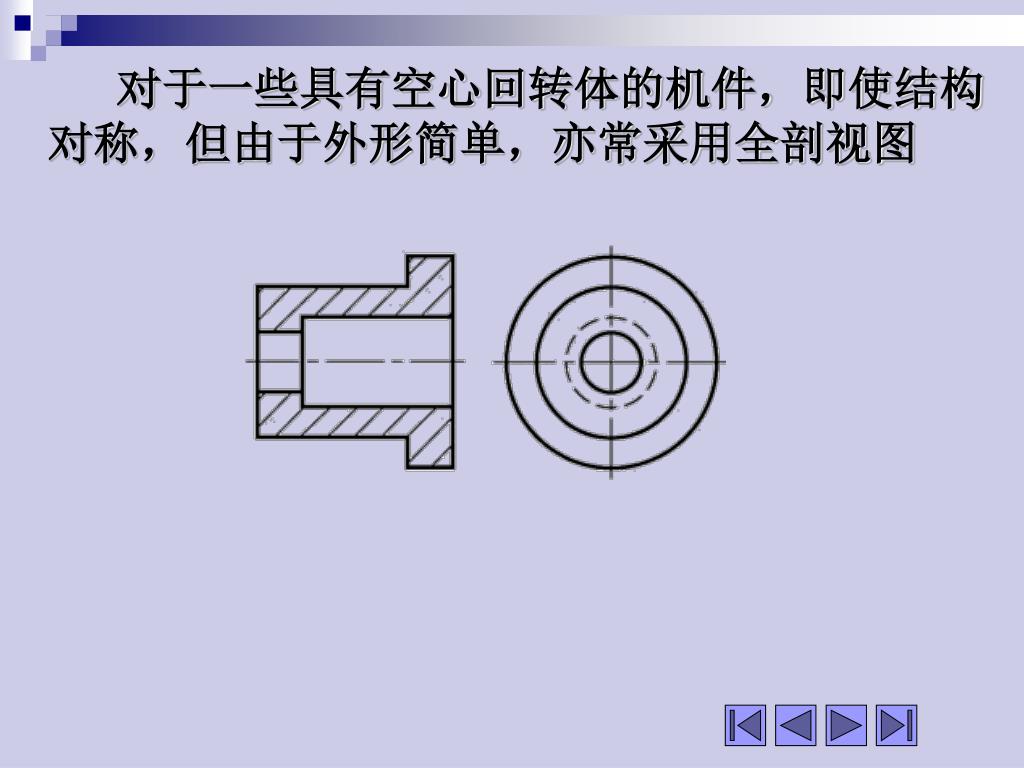

1.全剖视

用剖切平面把机件全部剖开所得的剖视图。

适用范围:

 外形较简单,内形较复杂,而图形又不对称时。

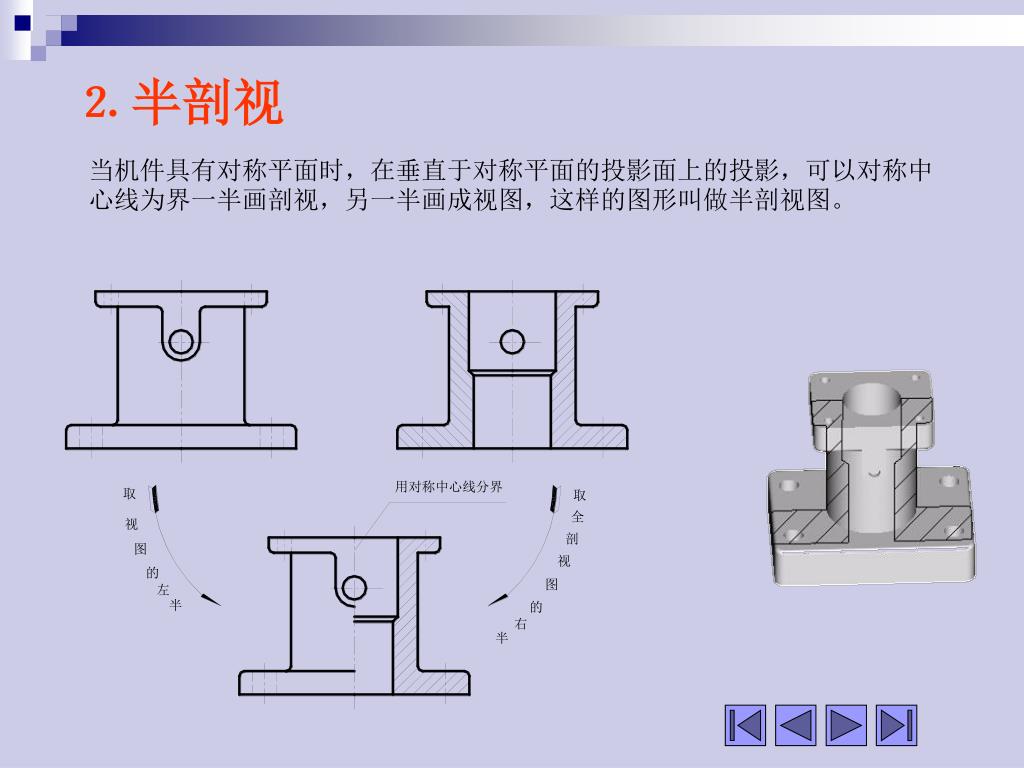

半剖视

当机件具有对称平面时,在垂直于对称平面的投影面上的投影,可以对称中心线为界一半画剖视,另一半画成视图,这样的图形叫做半剖视图。


A -A

B

B

A

A

适用范围:

  内、外形都需要表达,而形状又基本对称时。

B-B

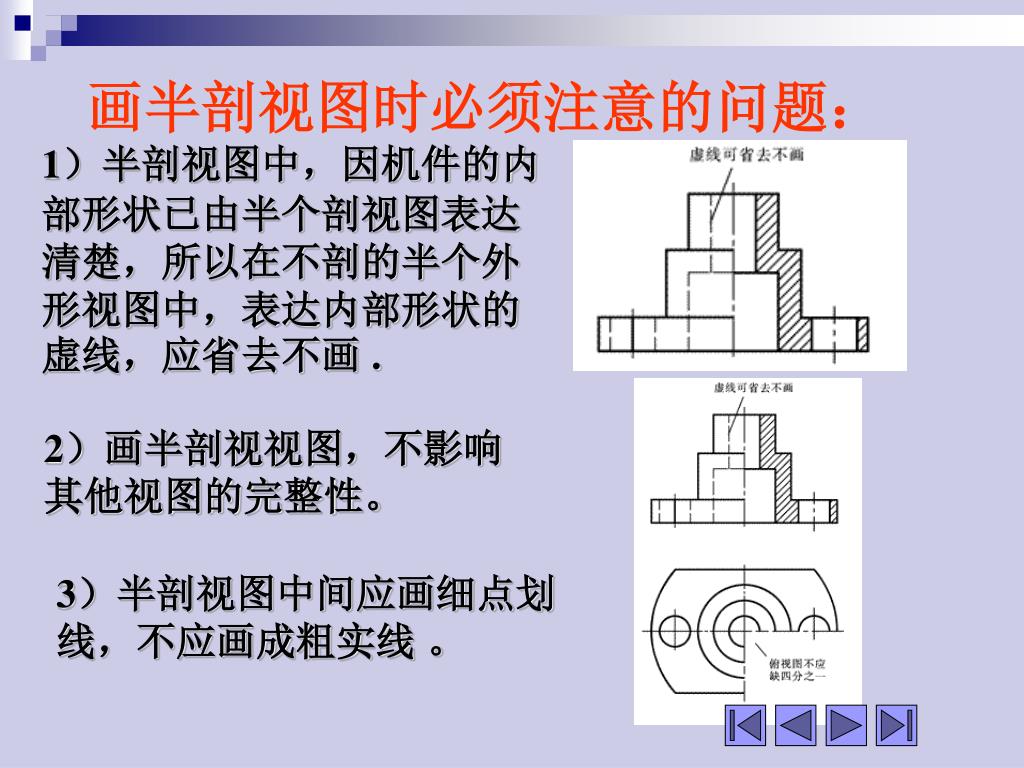

画半剖视图时必须注意的问题:

1)半剖视图中,因机件的内部形状已由半个剖视图表达清楚,所以在不剖的半个外形视图中,表达内部形状的虚线,应省去不画 .

2)画半剖视视图,不影响其他视图的完整性。

3)半剖视图中间应画细点划线,不应画成粗实线 。


4 )半剖视图的标注方法与全剖视图的标注方法相同

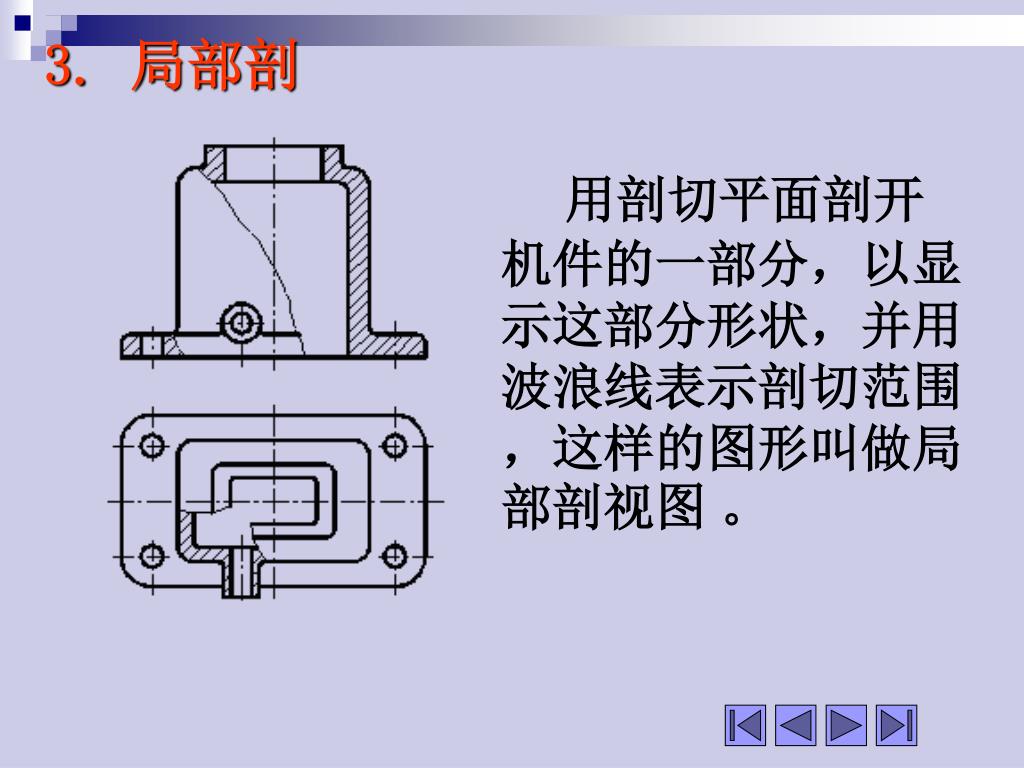

3. 局部剖

用剖切平面剖开机件的一部分,以显示这部分形状,并用波浪线表示剖切范围,这样的图形叫做局部剖视图 。

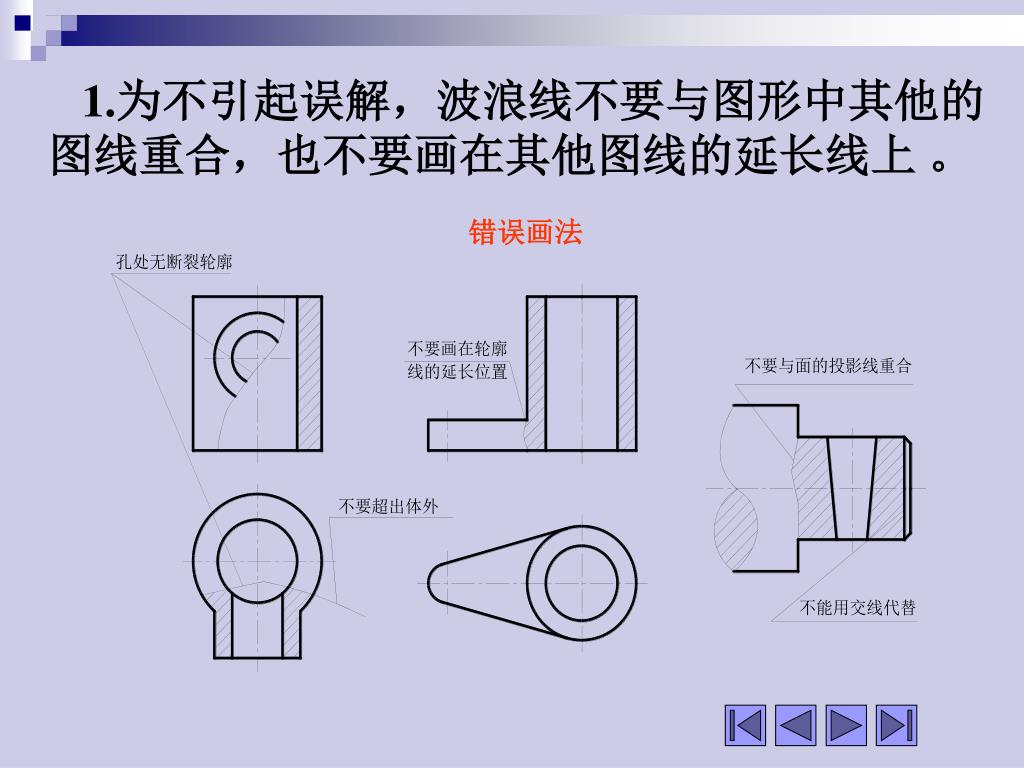

1. 为不引起误解,波浪线不要与图形中其他的图线重合,也不要画在其他图线的延长线上 。

错误画法

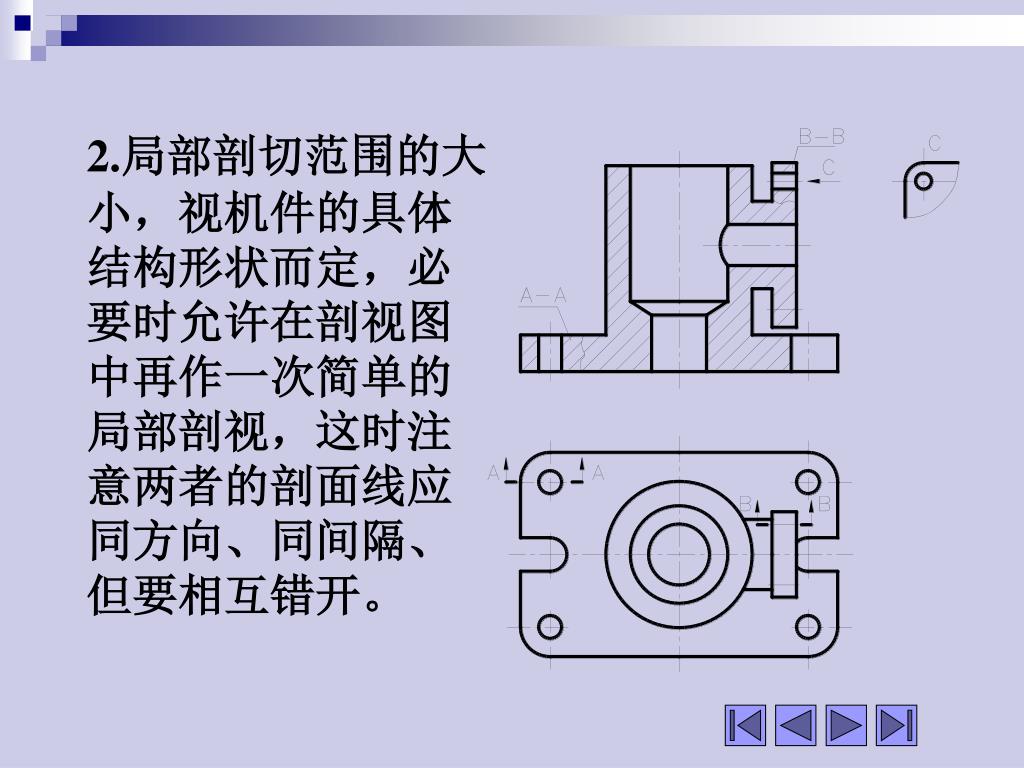

2. 局部剖切范围的大小,视机件的具体结构形状而定,必要时允许在剖视图中再作一次简单的局部剖视,这时注意两者的剖面线应同方向、同间隔、但要相互错开。

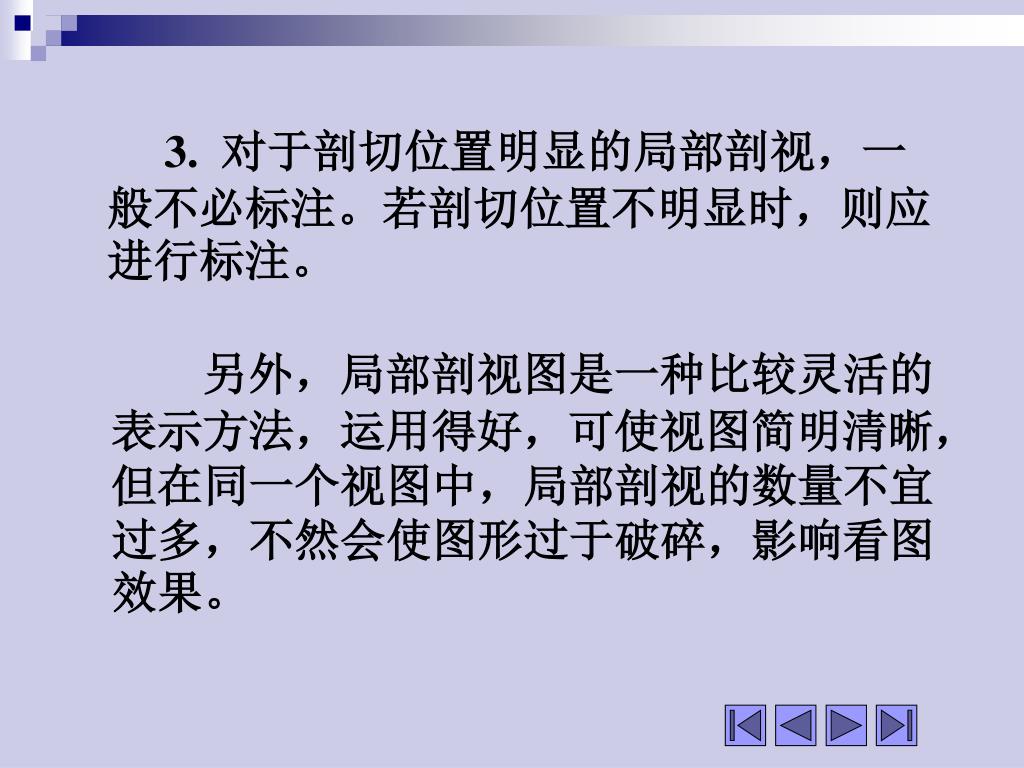

3. 对于剖切位置明显的局部剖视,一般不必标注。若剖切位置不明显时,则应进行标注。

另外,局部剖视图是一种比较灵活的表示方法,运用得好,可使视图简明清晰,但在同一个视图中,局部剖视的数量不宜过多,不然会使图形过于破碎,影响看图效果。

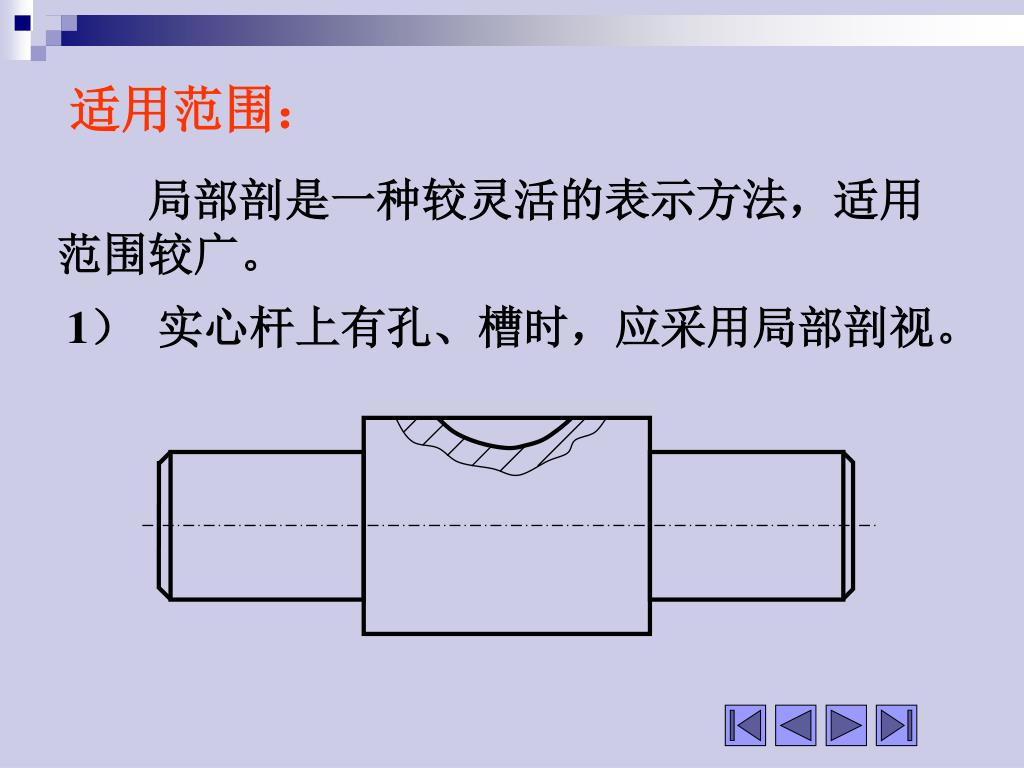

适用范围:

局部剖是一种较灵活的表示方法,适用范围较广。

1) 实心杆上有孔、槽时,应采用局部剖视。


2 )需要同时表达不对称机件的内外形状时,可以采用局部剖视 。

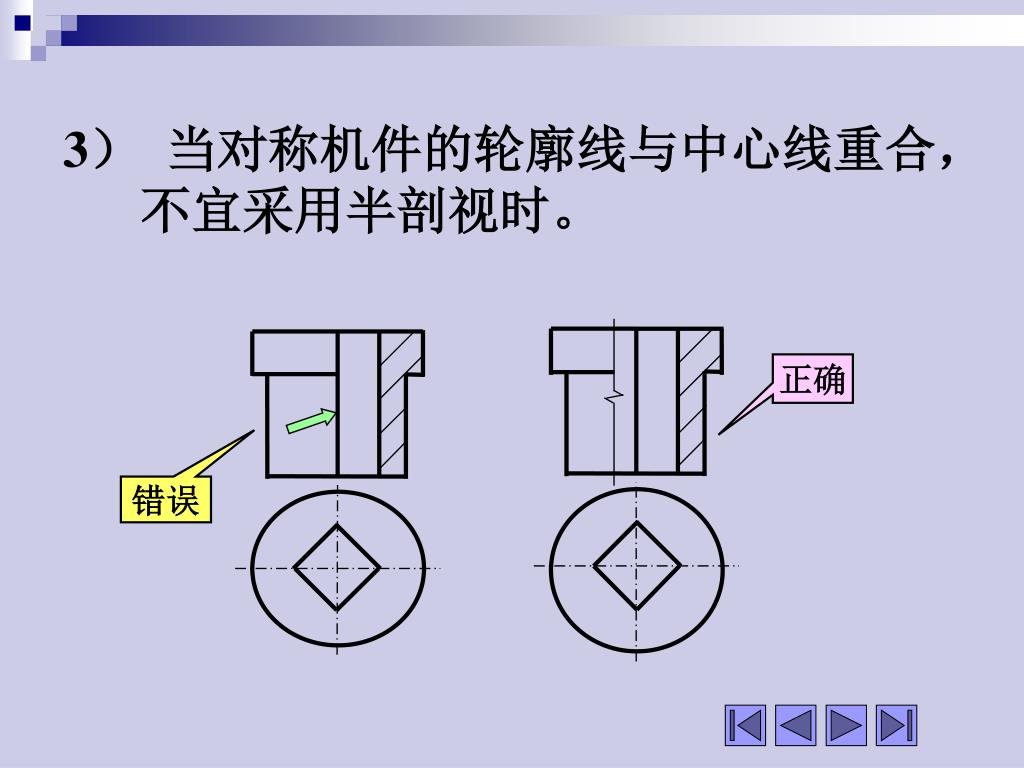

3 ) 当对称机件的轮廓线与中心线重合,

不宜采用半剖视时。

正确

错误


A

A

A-A

B

B

B-B

4) 当机件的内外形都较复杂,而图形

又不对称时。

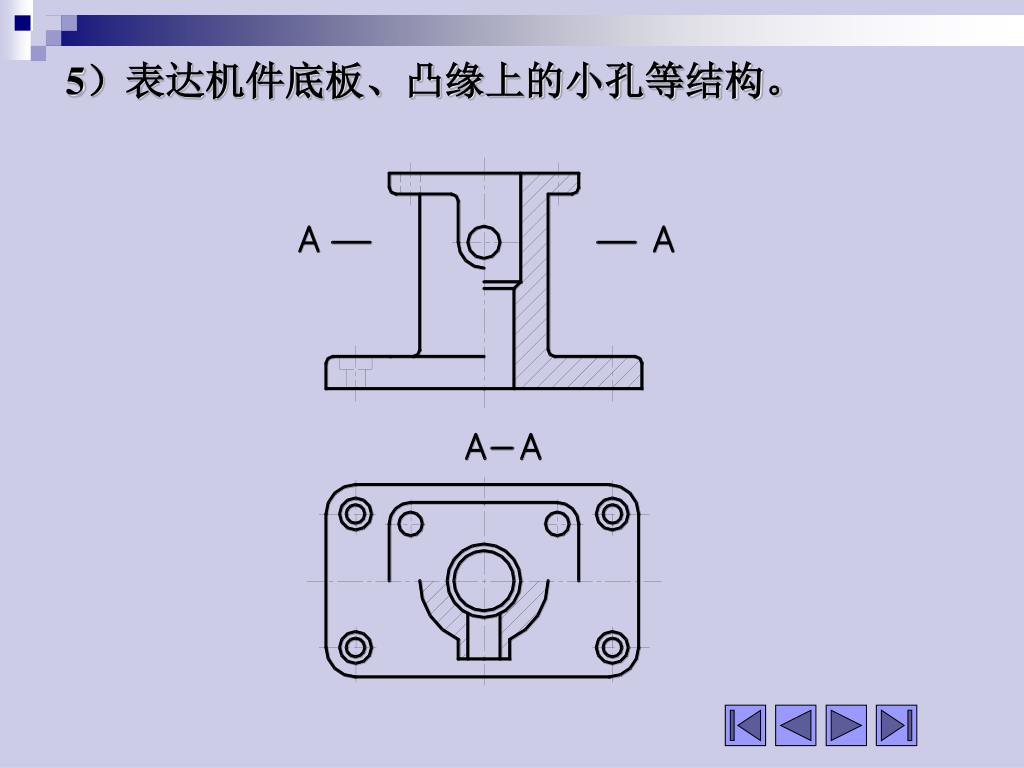

5 )表达机件底板、凸缘上的小孔等结构。


三、根据剖切平面和方法的不同分类

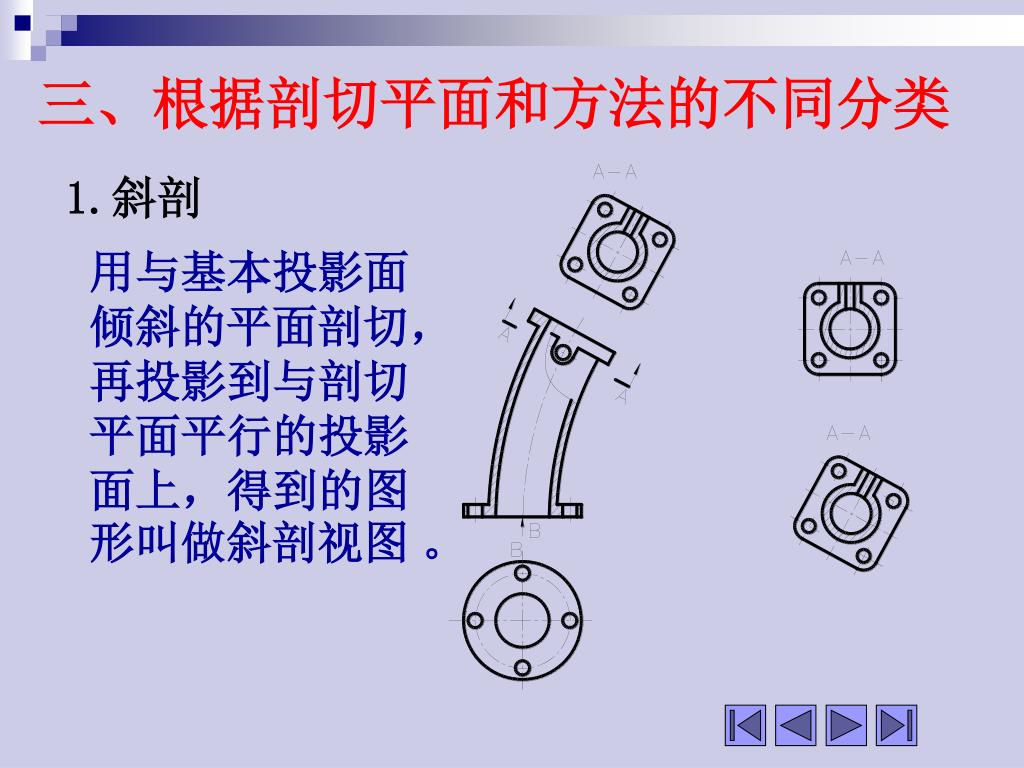

1.斜剖

用与基本投影面倾斜的平面剖切,再投影到与剖切平面平行的投影面上,得到的图形叫做斜剖视图 。


A -A

A

A

A-A

B

B

B-B

A-A

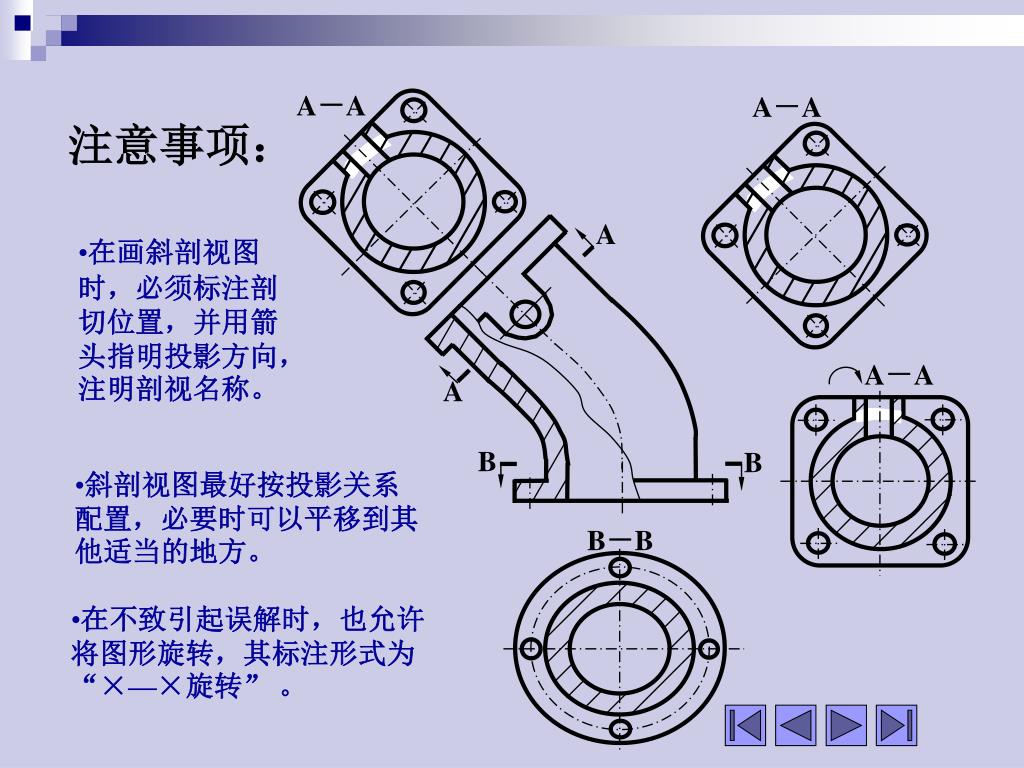

注意事项:

  • 在画斜剖视图 时,必须标注剖切位置,并用箭头指明投影方向,注明剖视名称。

  • 斜剖视图最好按投影关系配置,必要时可以平移到其他适当的地方。

  • 在不致引起误解时,也允许将图形旋转,其标注形式为“×—×旋转” 。

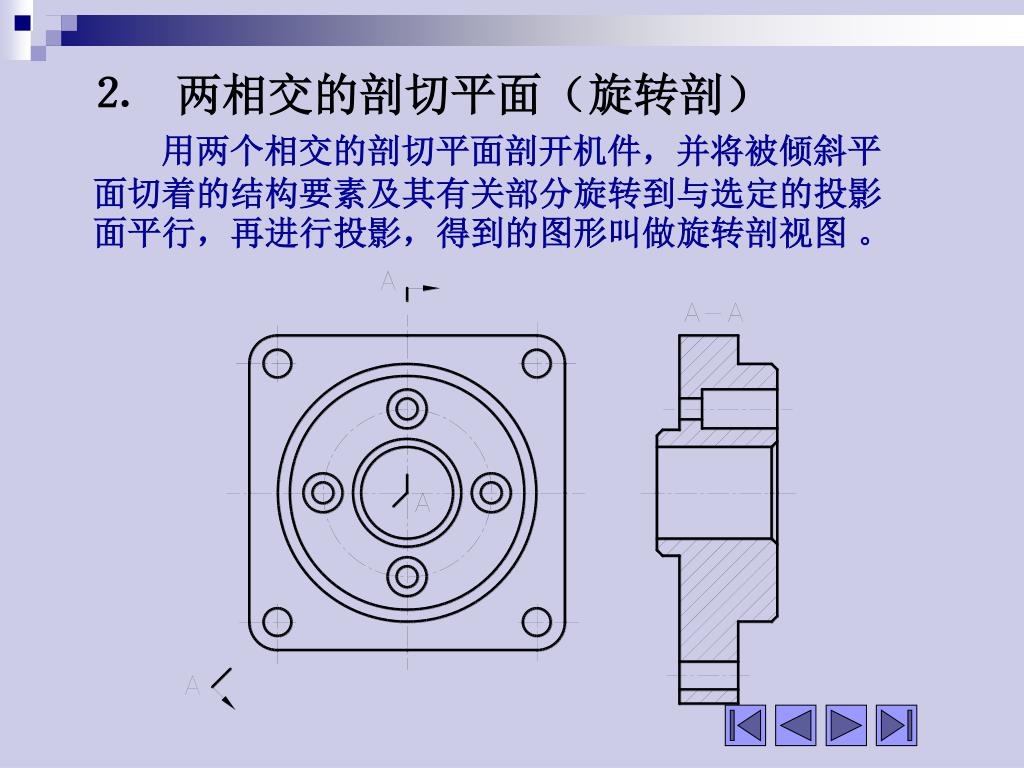

两相交的剖切平面(旋转剖)

用两个相交的剖切平面剖开机件,并将被倾斜平面切着的结构要素及其有关部分旋转到与选定的投影面平行,再进行投影,得到的图形叫做旋转剖视图 。

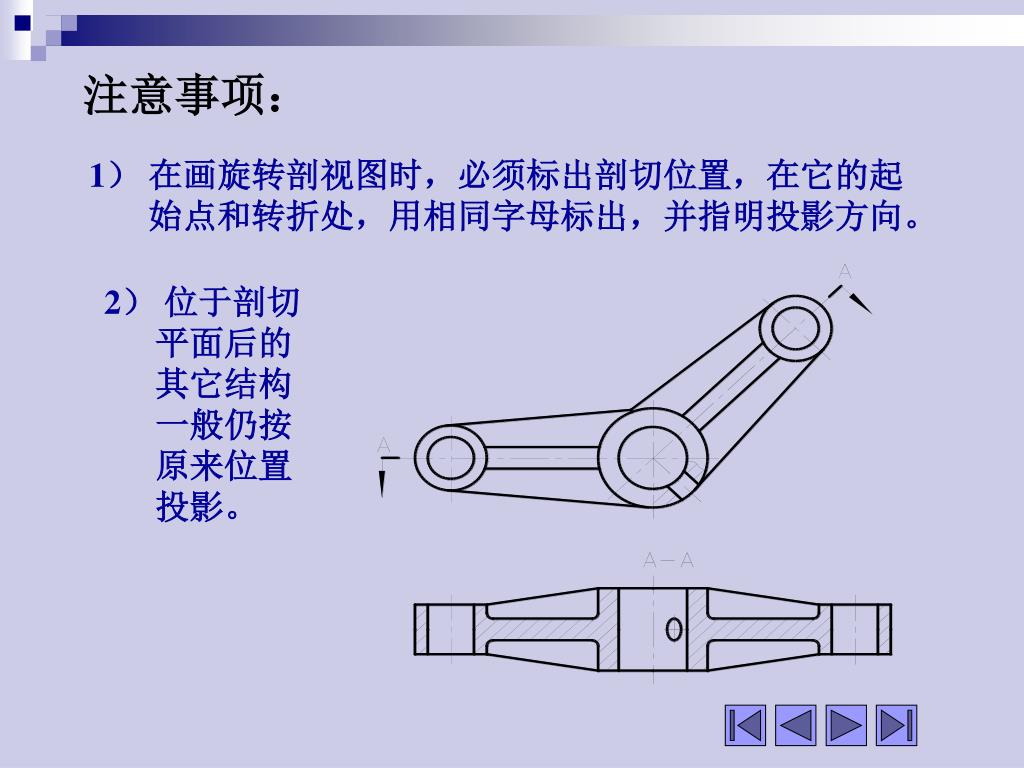

注意事项:

1) 在画旋转剖视图时,必须标出剖切位置,在它的起

始点和转折处,用相同字母标出,并指明投影方向。

2) 位于剖切

平面后的

其它结构

一般仍按

原来位置

投影。

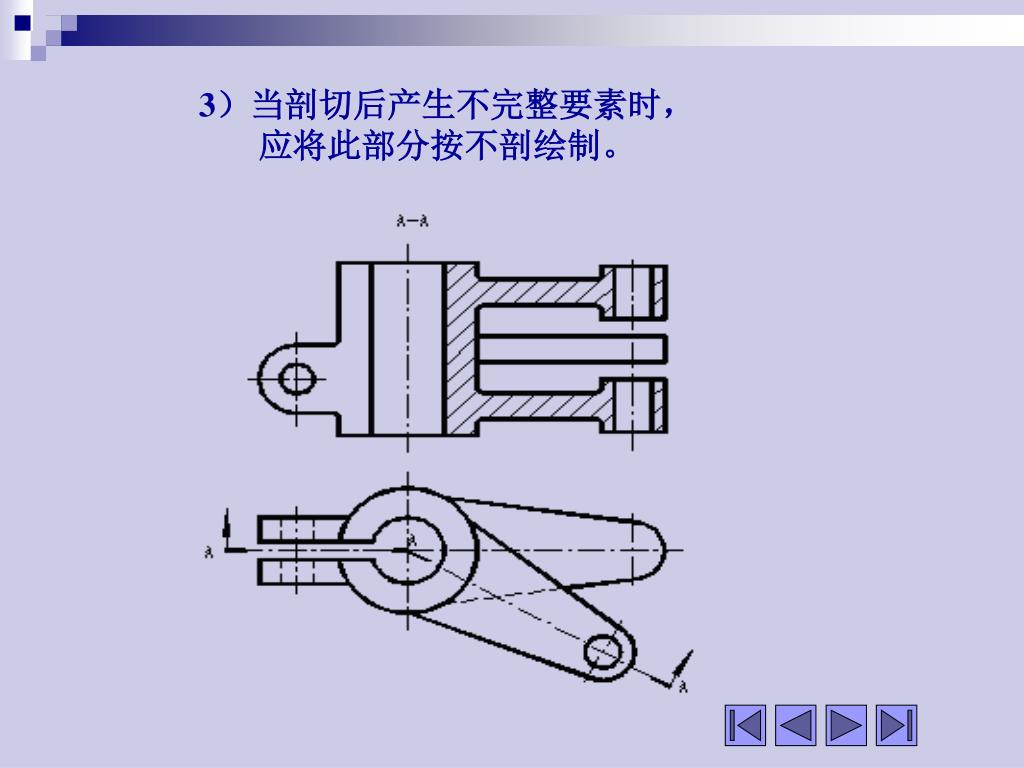

3 )当剖切后产生不完整要素时,

应将此部分按不剖绘制。


A -A

A-A

A

A

A

A

A

A

A

A

⒊ 几个平行的剖切平面(阶梯剖)

有些机件的内形层次较多,用一个剖切平面不能全部表示出来,在这种情况下,可用一组互相平行的剖切平面依次地把它们切开,所得的图形叫做阶梯剖视图。

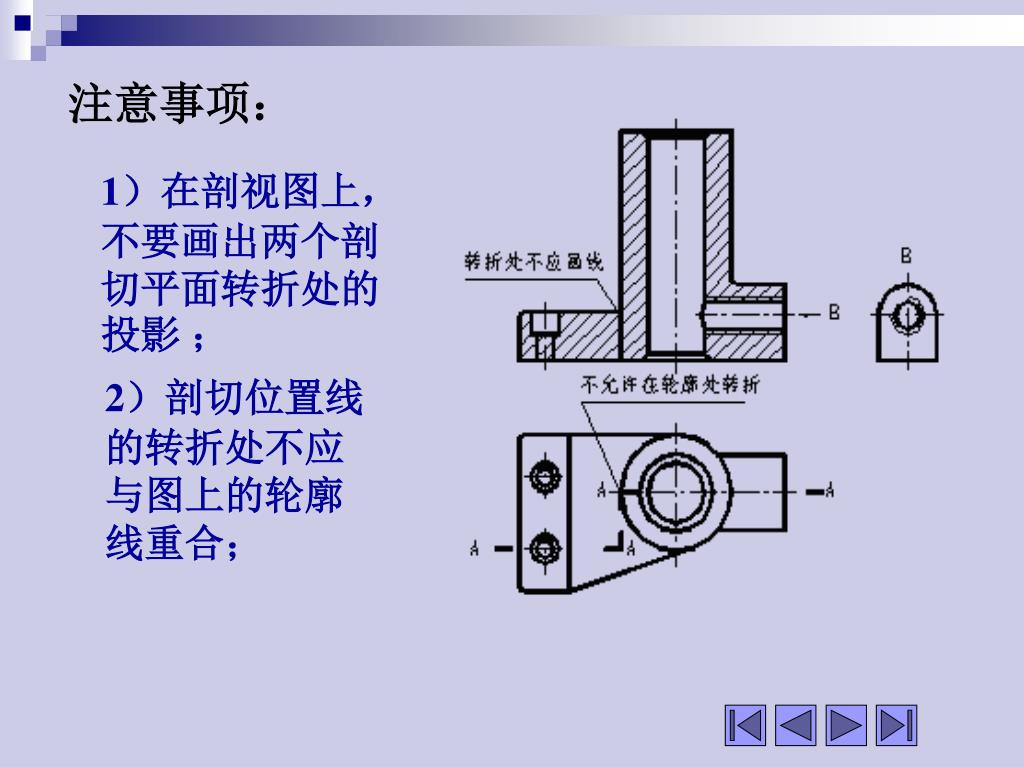

注意事项:

1)在剖视图上,不要画出两个剖切平面转折处的投影 ;

2)剖切位置线的转折处不应与图上的轮廓线重合;

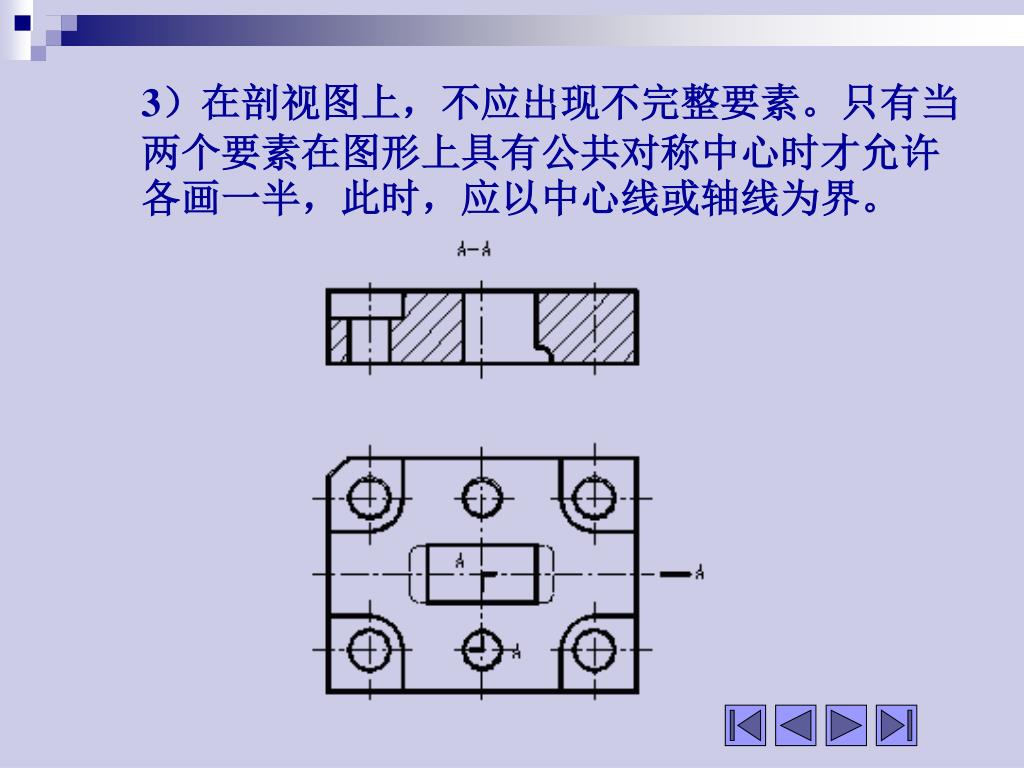

3 )在剖视图上,不应出现不完整要素。只有当两个要素在图形上具有公共对称中心时才允许各画一半,此时,应以中心线或轴线为界。

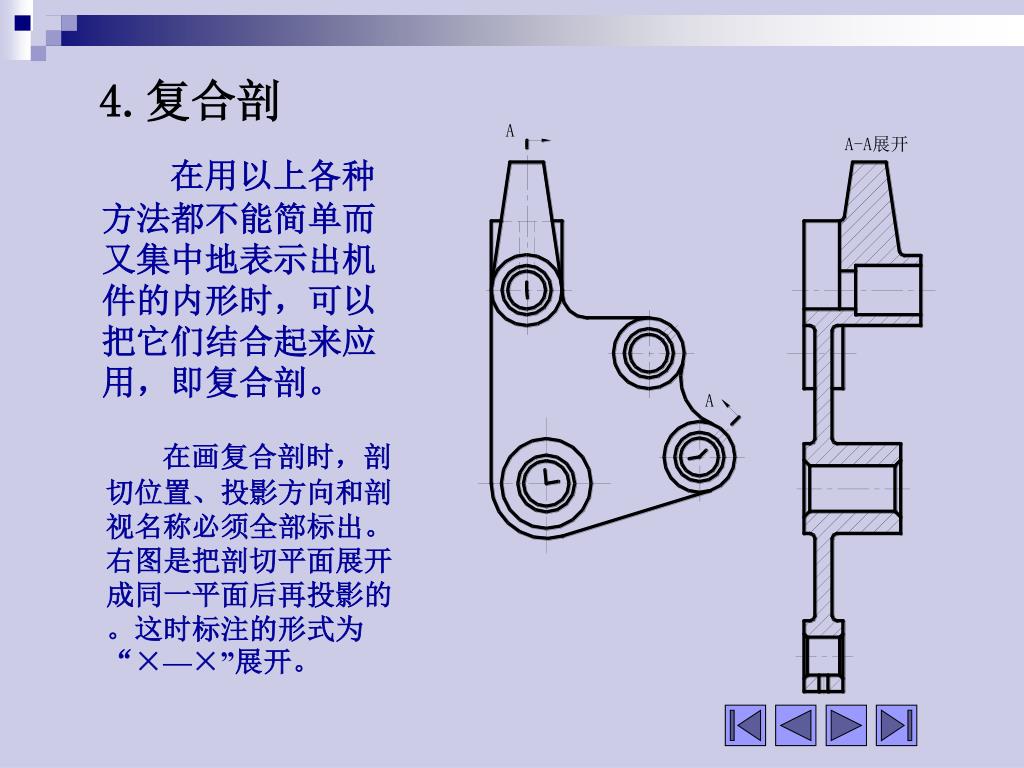

4. 复合剖

在用以上各种方法都不能简单而又集中地表示出机件的内形时,可以把它们结合起来应用,即复合剖。

在画复合剖时,剖切位置、投影方向和剖视名称必须全部标出。右图是把剖切平面展开成同一平面后再投影的。这时标注的形式为“×—×”展开。

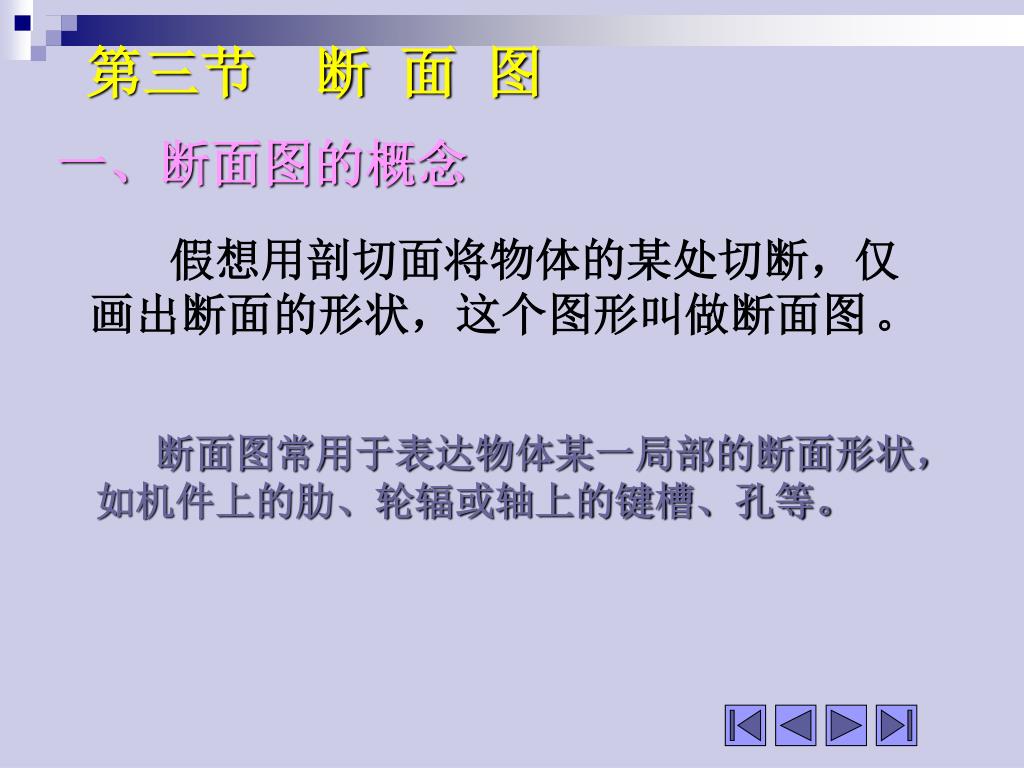

第三节 断 面 图

一、断面图的概念

假想用剖切面将物体的某处切断,仅画出断面的形状,这个图形叫做断面图。

断面图常用于表达物体某一局部的断面形状,如机件上的肋、轮辐或轴上的键槽、孔等。


二、断面图的种类

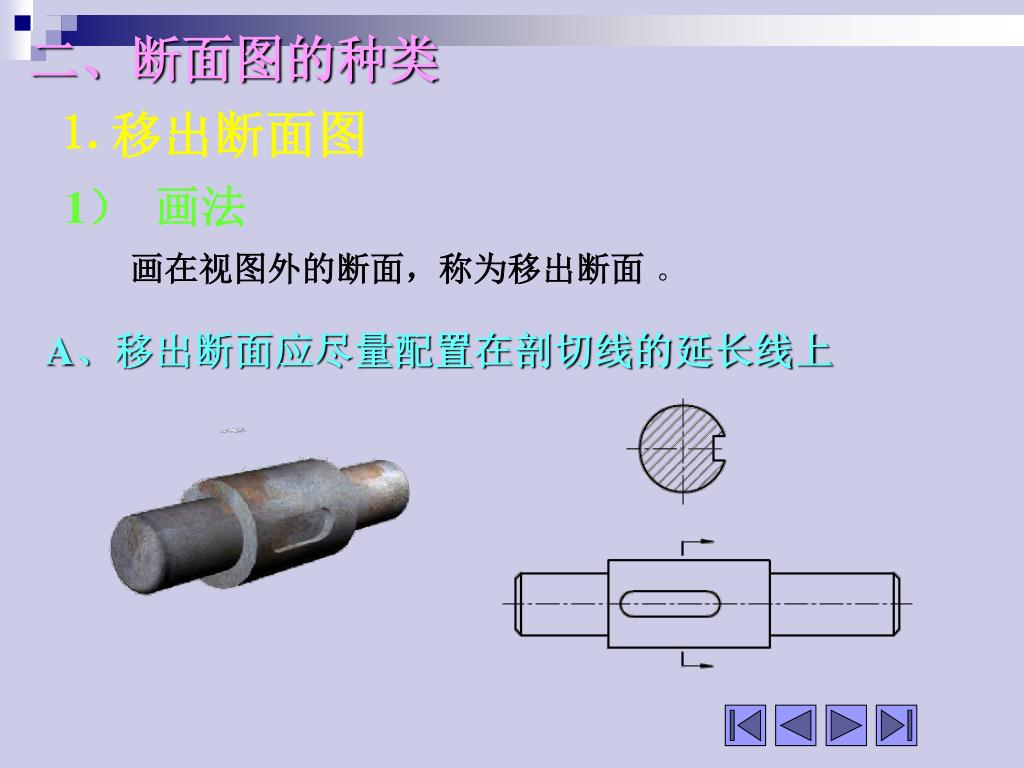

⒈ 移出断面图

1) 画法

画在视图外的断面,称为移出断面 。

A、移出断面应尽量配置在剖切线的延长线上


B 、断面对称时可画在视图的中断处。

C、必要时可将断面配置在其它适当位置。在不致引起误解时,允许将图形旋转,但必须标注旋转符号。


2 )有关规定

当剖切面通过回转面形成的孔或凹坑的轴线时,这些结构应按剖视绘制。

A、孔

剖切面通过水平圆孔和竖直圆孔的轴线,这两个孔均应按剖视绘制。


B 、凹坑

剖切面通过圆锥凹坑的轴线,凹坑应按剖视绘制。

C、当剖切面通过非圆孔会导致出现完全分离的两个断面时,这些结构亦应按剖视绘制。


D 、若由两个或多个相交的剖切面剖切得到的移出断面,中间一般应断开。

剖切面分别垂直于轮廓线,断面图中间用波浪线断开。


3) 移出断面图的标注方法

A、移出断面图一般应标注断面图的名称“×-×”(“×”为大些拉丁字母),在相应视图上用剖切符号表示剖切位置和投射方向,并标注相同字母。

B、配置在剖切线延长线上的移出断面,均可省略字母。


C 、对称的移出断面、按投影关系配置的移出断面,均可省略箭头。


重合断面图

在不影响图形清晰的条件下,断面也可以画在视图的里面,称为重合断面。

注意:画在视图之内,轮廓线用细实线绘制。当视图中的轮廓线与断面图的图线重合时,视图中的轮廓线仍应连续画出。


第四节 常用简化画法及其他规定画法

1.对于零件上的肋、轮辐及薄壁等,若剖切平面通过板厚的对称平面或轮辐的轴线时,

这些结构都不画剖面符号,而用粗实线将它与其邻接部分分开。


2 .在不致引起误解时,零件图中的移出断面,允许省略剖面符号,但剖切位置和断面图的标注要遵照原来的规定。

3.当机件具有若干相同的结构(齿、槽等),并按一定规律分布时,只需画出几个完整的结构,其余用细实线连接,在零件图中则必须注明该结构的总数。


滚花

4.若干直径相同且成规律分布的孔(圆孔、螺孔、沉孔等),可以仅画出一个或几个,其余只需用点划线表示其中心位置,在零件图中应注明孔的总数。

5.网状物、编织物或机件上的滚花部分,可在轮廓线附近用细实线示意画出,并在零件图上或技术要求中注明这些结构的具体要求。


6 .当机件的回转体上均匀分布的肋、轮辐、孔等结构需要表达而又不处于剖切平面时,可以把这些结构旋转到剖切平面上画出。

7.当图形不能充分表达平面时,可用平面符号(相交的两细实线)表示。

8.圆柱形法兰盘和类似零件上均匀分布的孔可按图示的方法表示。

9.在不致引起误解时,对于对称机件的视图可只画一半或四分之一,但必须在对称中心线的两端画出两条与其垂直的平行细实线 。


10 .较长的机件(轴、杆、型材等)沿长度方向的形状一致或按一定规律变化时,可 断开后缩短绘制。

11.与投影面倾斜角度小于或等于30°的圆或圆弧,其投影可用圆或圆弧代替。

12.机件上较小的结构,如在一个图形中已表示清楚时,其它图形可简化或省略。

13.在不致引起误解时,零件中的小圆角、

锐边的小倒角或45°小倒角允许省略不画,

但必须注明尺寸或在技术要求中加以说明。


14 .机件上斜度不大的结构,如在一个图形中已表达清楚时,其它图形可按小端画出。

15.零件上对称的局部视图,可按图示的方法绘制。

16.在需要表示位于剖切平面前的结构时,这些结构按假想投影的轮廓线绘制 。

17.在剖视图的剖面中再做一次局部剖,用这种表达方法时,两个剖面的剖面

线应同方向、同间隔,但要相互错开,并用引出线标注其名称;当剖切平面明

显时,也可省略标注。


第五节 综合应用举例

例1: 根据图示轴承座模型的三视图,想象出它

的形状,并用恰当的表达形式重新画出这个轴承座

的三视图,调整尺寸的标注,更清晰地表达出这个

轴承座。


解:按下列步骤进行分析和作图:

1.由所给的三视图想象出轴承座的形状。


2 .选择适当的表达方式

3.调整尺寸

重画后的轴承座的三视图如图所示。


5—2 根据图示泵体的三视图想象出它的形状,并按

完整、清晰的要求,选用比较合适的表达方法重画这个

泵体,并适当调整尺寸的标注。

解:按下列步骤进行分析,想象出它的形

状,重新选择视图和安排尺寸。


1 .由三视图想象出泵体的形状。


2 .选择适当的表达方式

3.调整尺寸

重画后的泵体的三视图如图所示。


第六节 第三角投影简介

一、第三角投影基本知识

三个互相垂直的投影面V、H和W将空间分为八个区域,每一区域称为一个分角,若将物体放在H面之上,V面之前,W面之左进行投射,则称第一角投影;如将机件放置在H面之下,V面之后,W面之左进行投射,则称第三角投影。

习惯上机件在第一角投影中得到的三视图是主视图、俯视图、左视图;而在第三角投影中,投影面位于观察者和物体之间,即形成人—面—物的相互关系,习惯上物体在第三角投影中得到的三视图是前视图、顶视图和右视图,如图所示。


二、视图的配置

第三角投影也可以从物体的前、后、左、右、上、下六个方向,向六个基本投影面投影得到六个基本视图,它们分别是前视图、顶视图、右视图、底视图、左视图和后视图。六个基本视图按图方向展开。

展开后各基本视图的配置如图。


三、第三角画法的标志

国中规定,采用第三角画法时,必须在图样中画出第三角投影的识别符号 。

而在采用第一角画法时,如有必要也可画出第一角投影的识别符号。
