  1. 红外遥控系统 北海市中等职业技术学校 马昌媚

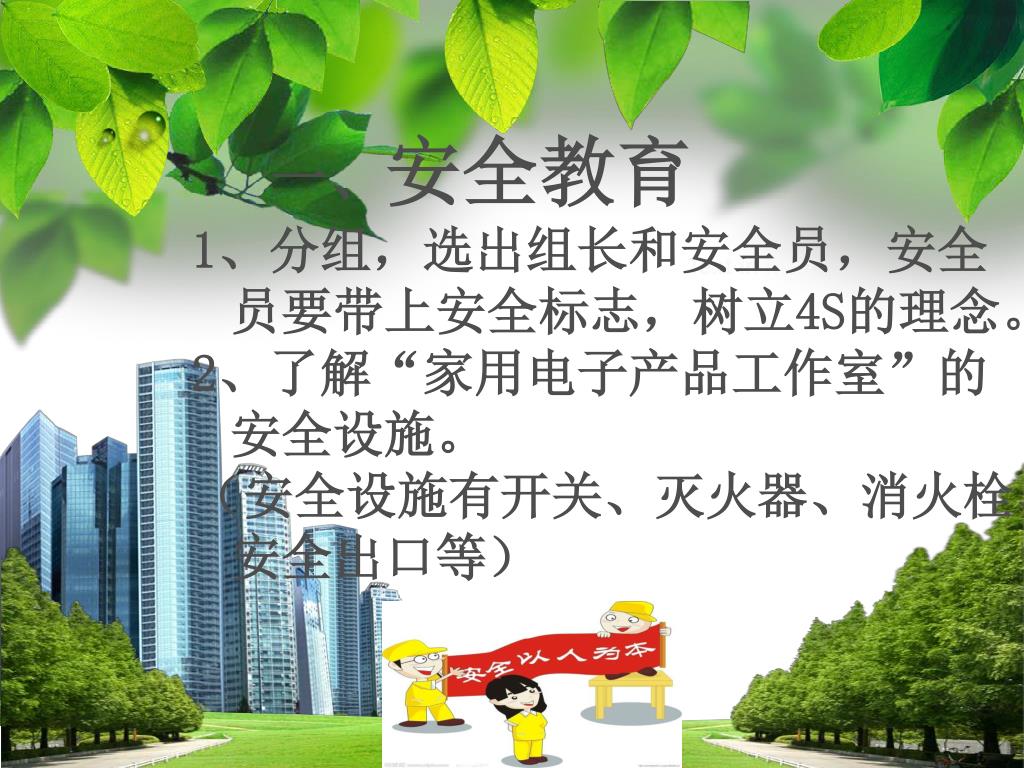

  2. 一、安全教育 1、分组，选出组长和安全员，安全员要带上安全标志，树立4S的理念。 2、了解“家用电子产品工作室”的安全设施。 （安全设施有开关、灭火器、消火栓、安全出口等） Text in here

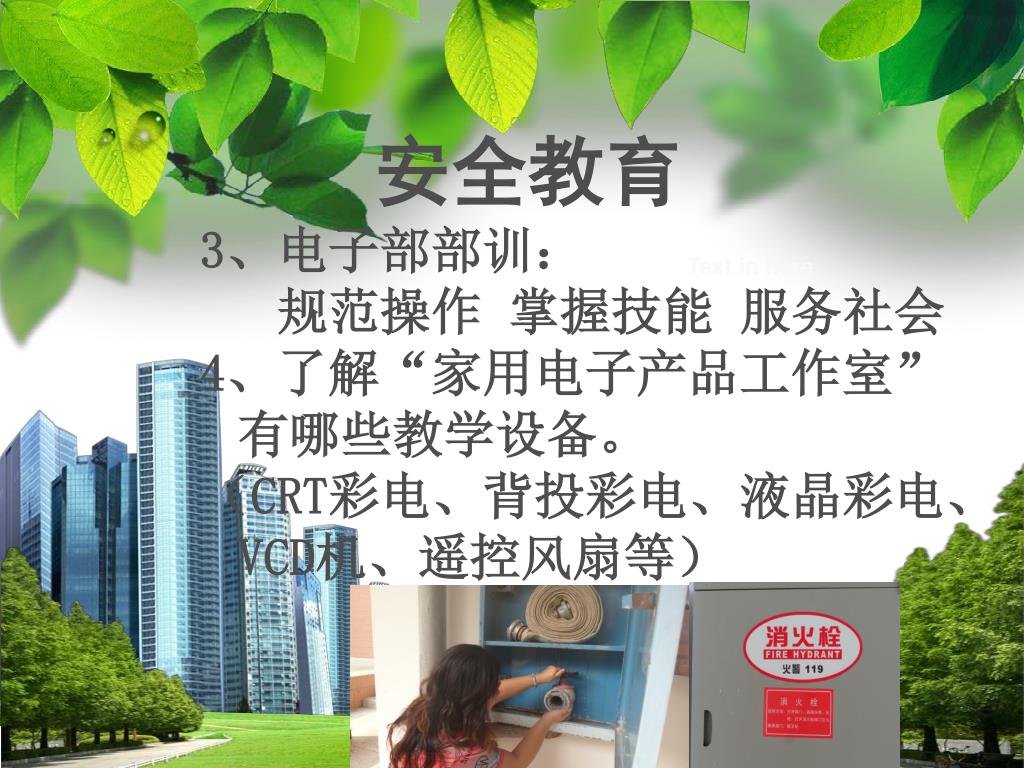

  3. 安全教育 3、电子部部训： 规范操作 掌握技能 服务社会 4、了解“家用电子产品工作室”有哪些教学设备。 （CRT彩电、背投彩电、液晶彩电、VCD机、遥控风扇等） Text in here

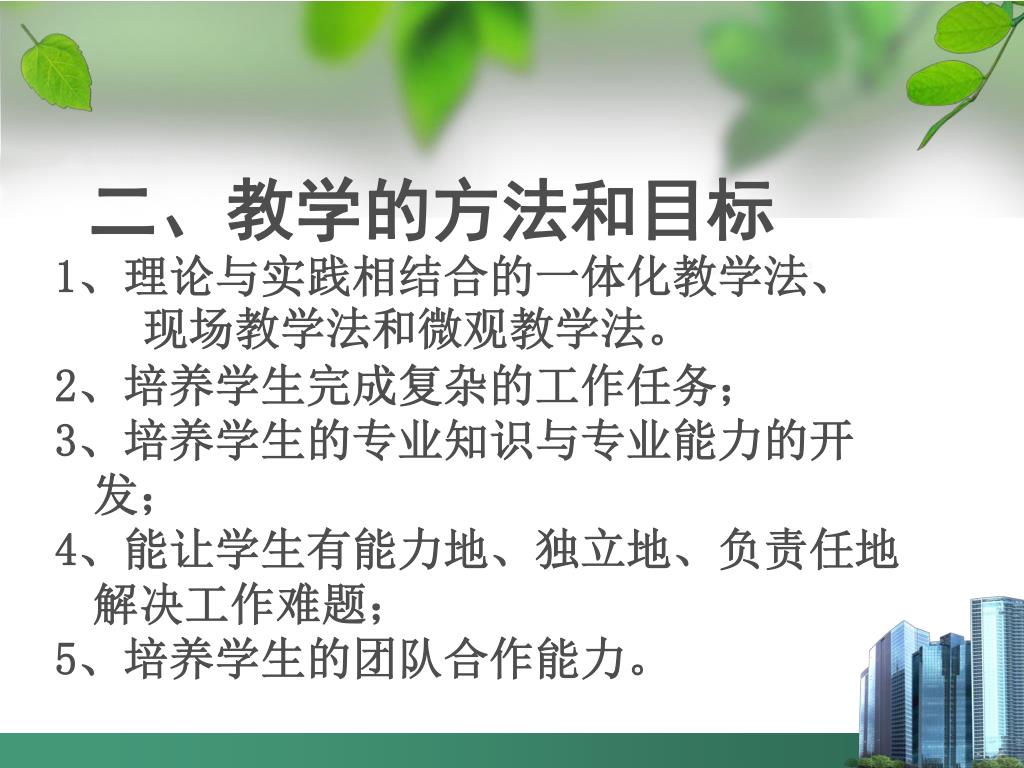

  4. 二、教学的方法和目标 1、理论与实践相结合的一体化教学法、 现场教学法和微观教学法。 2、培养学生完成复杂的工作任务； 3、培养学生的专业知识与专业能力的开 发； 4、能让学生有能力地、独立地、负责任地解决工作难题； 5、培养学生的团队合作能力。 Text in here

  5. 引入新课 同学们在日常的学习和生活中，哪些电器需要遥控系统呢？（电视机、空调器、遥控的电风扇、VCD机、DVD机等） Text in here

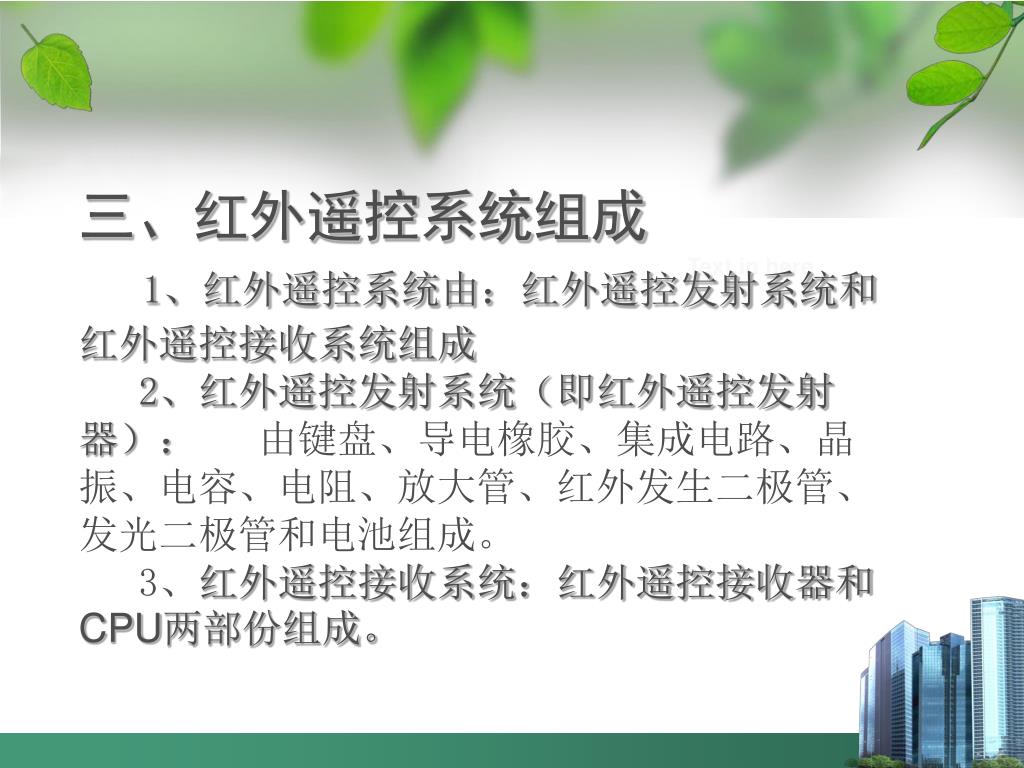

  6. 三、红外遥控系统组成 1、红外遥控系统由：红外遥控发射系统和红外遥控接收系统组成 2、红外遥控发射系统（即红外遥控发射器）： 由键盘、导电橡胶、集成电路、晶振、电容、电阻、放大管、红外发生二极管、发光二极管和电池组成。 3、红外遥控接收系统：红外遥控接收器和CPU两部份组成。 Text in here

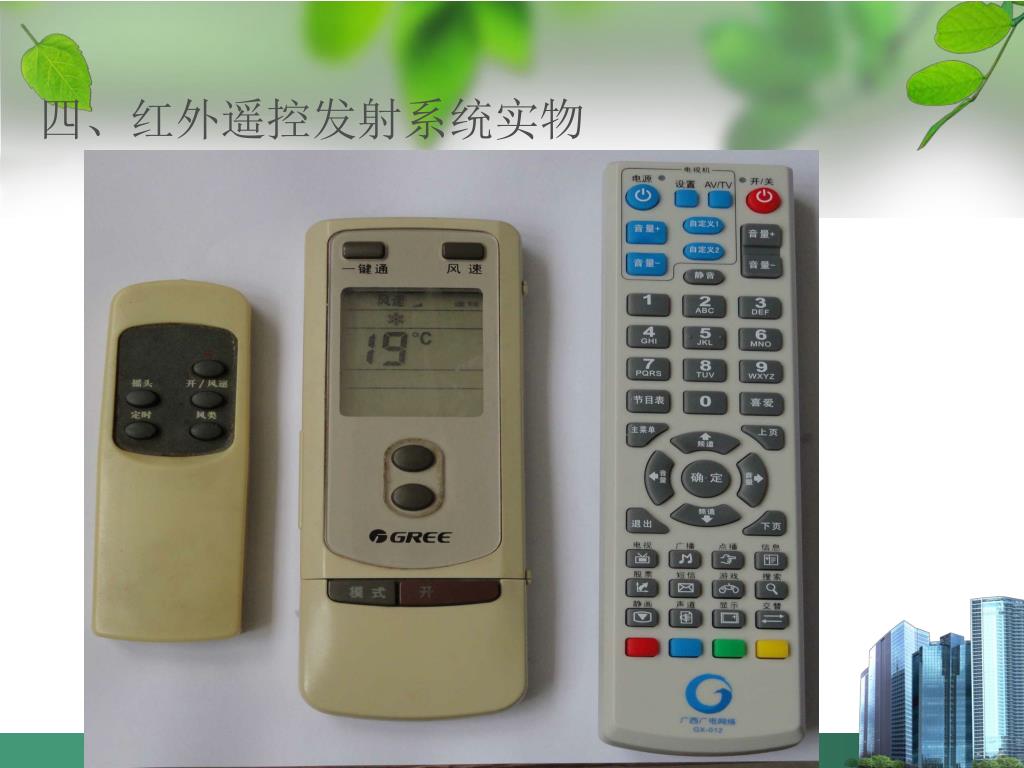

  7. 四、红外遥控发射系统实物 Text in here

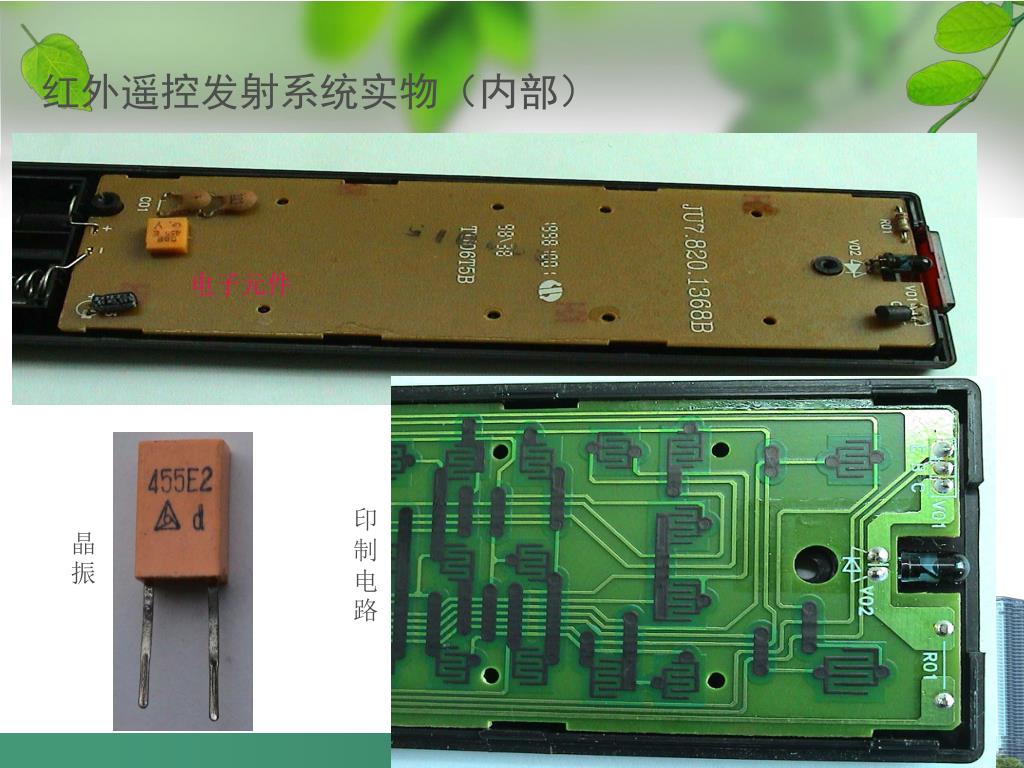

  8. 红外遥控发射系统实物（内部） 电子元件 印制电路 晶振

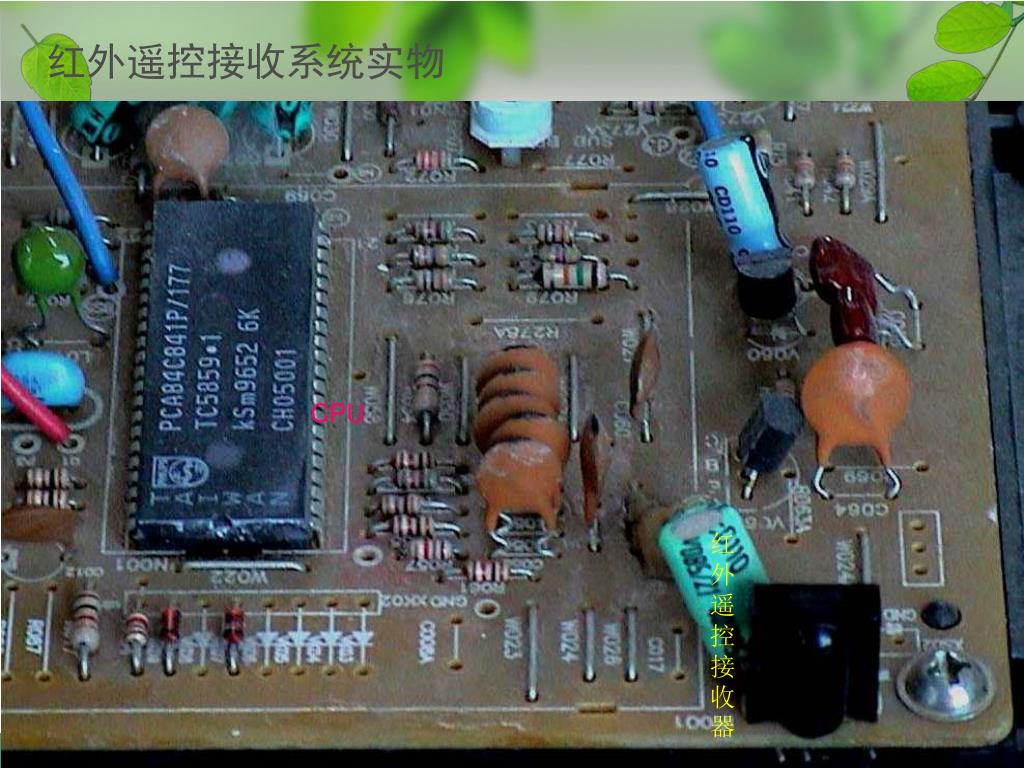

  9. 红外遥控接收系统实物 一、红外遥控器的发射器的基本结构组成 由键盘、导电橡胶、集成电路、晶振、电容、电阻、放大管、红外发生二极管、发光二极管和电池组成。 Text in here CPU 红外遥控接收器

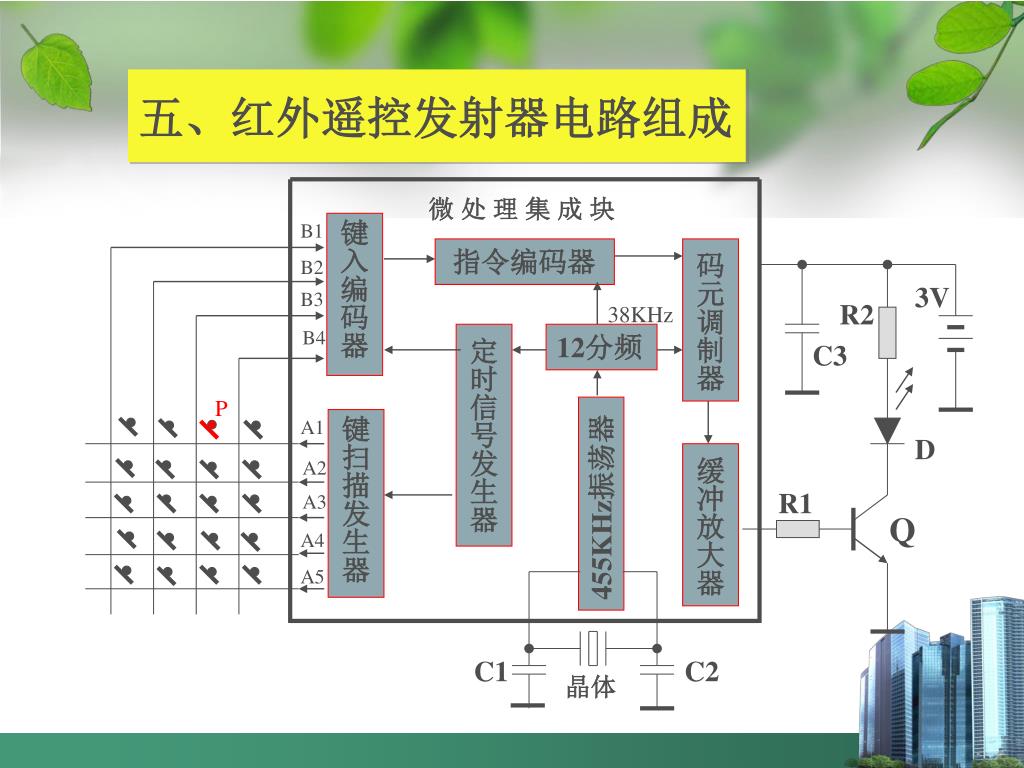

  10. 五、红外遥控发射器电路组成 微 处 理 集 成 块 B1 键入编码器 指令编码器 码元调制器 B2 3V B3 R2 38KHz B4 定时信号发生器 12分频 C3 P A1 键扫描发生器 D 缓冲放大器 A2 R1 455KHz振荡器 A3 Q A4 A5 C1 C2 晶体

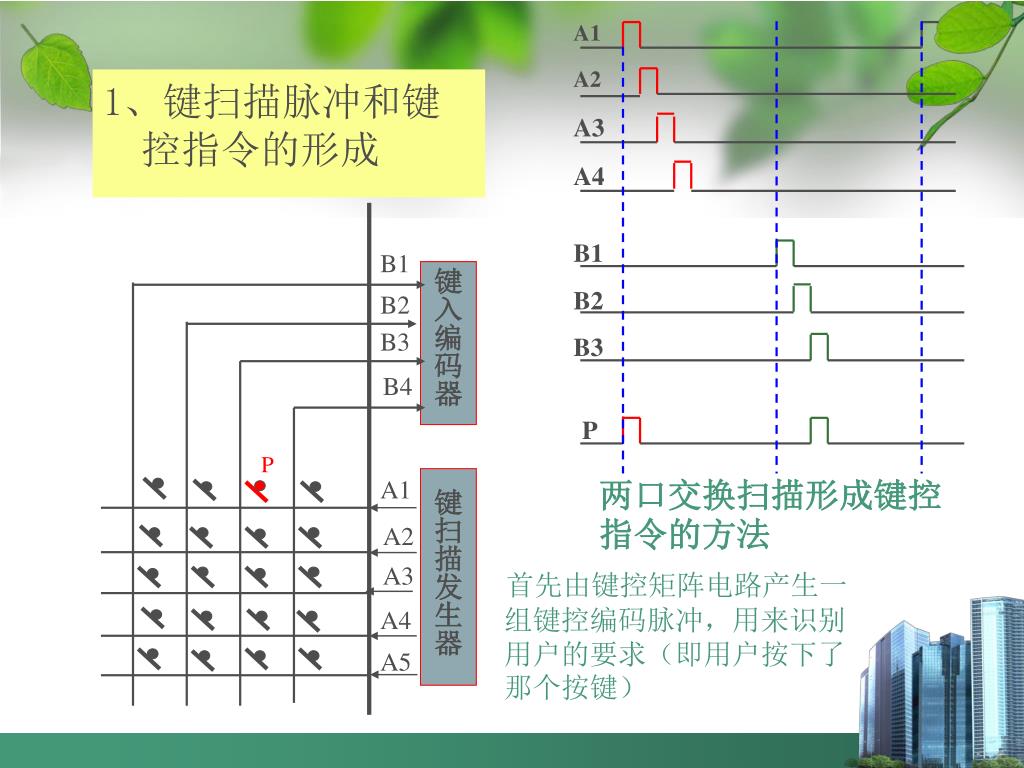

  11. 1、键扫描脉冲和键控指令的形成 首先由键控矩阵电路产生一组键控编码脉冲，用来识别用户的要求（即用户按下了那个按键） B1 A2 键入编码器 B2 B3 A1 B4 B1 A3 P A1 键扫描发生器 B2 A4 A2 A3 A4 A5 两口交换扫描形成键控指令的方法 B3 P

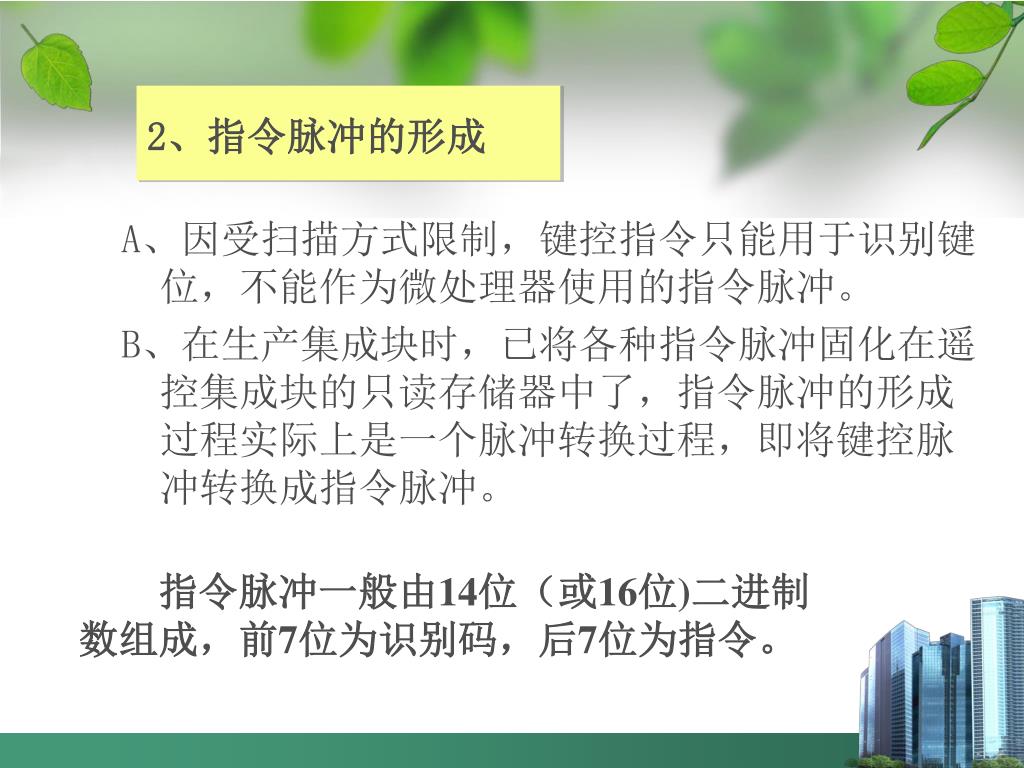

  12. A、因受扫描方式限制，键控指令只能用于识别键位，不能作为微处理器使用的指令脉冲。A、因受扫描方式限制，键控指令只能用于识别键位，不能作为微处理器使用的指令脉冲。 B、在生产集成块时，已将各种指令脉冲固化在遥控集成块的只读存储器中了，指令脉冲的形成过程实际上是一个脉冲转换过程，即将键控脉冲转换成指令脉冲。 2、指令脉冲的形成 指令脉冲一般由14位（或16位)二进制数组成，前7位为识别码，后7位为指令。

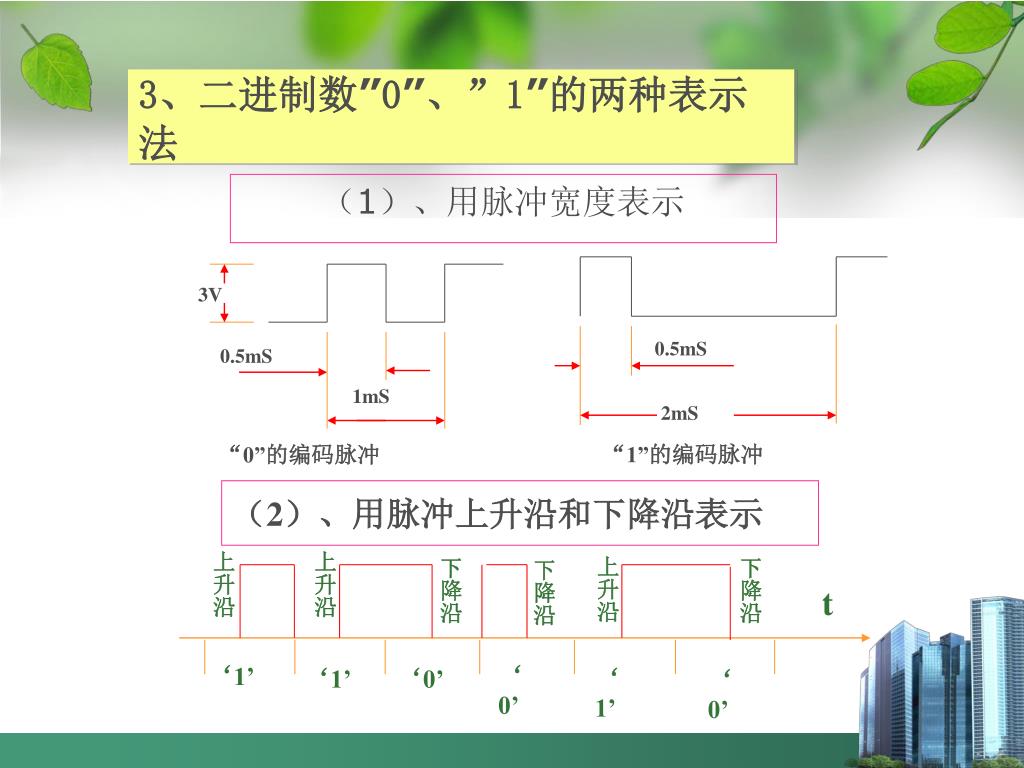

  13. （1）、用脉冲宽度表示 3V 0.5mS 0.5mS 1mS 2mS “0”的编码脉冲 “1”的编码脉冲 上升沿 上升沿 下降沿 下降沿 上升沿 下降沿 t ‘1’ ‘1’ ‘1’ ‘0’ ‘0’ ‘0’ 3、二进制数”0”、”1”的两种表示法 （2）、用脉冲上升沿和下降沿表示

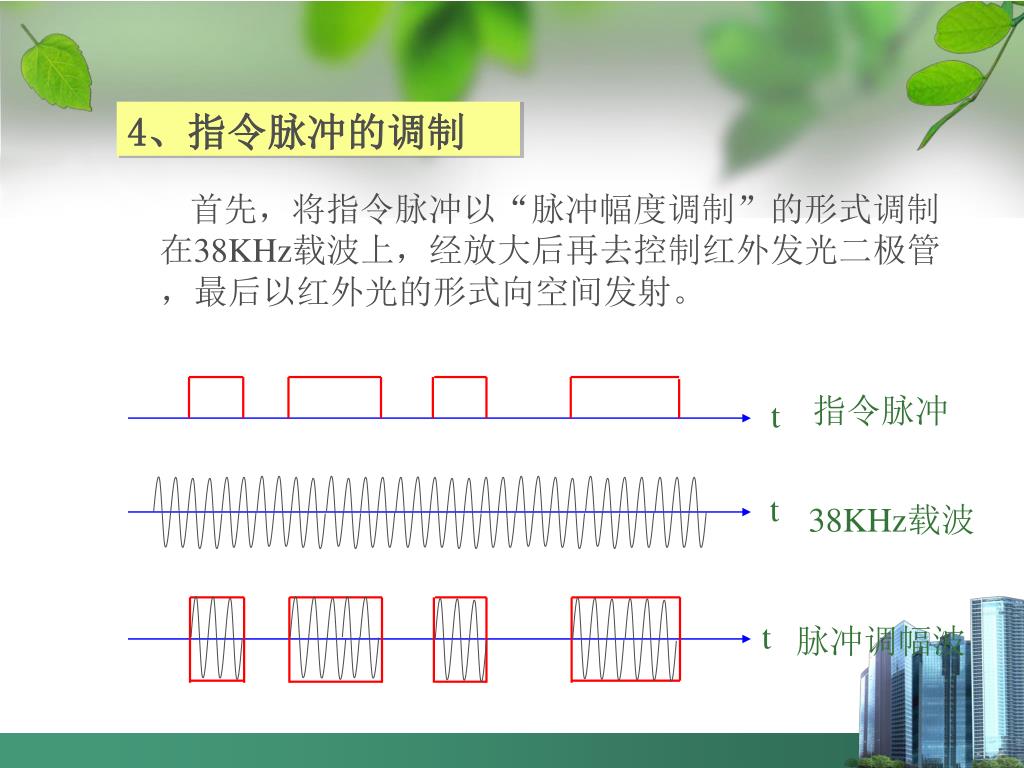

  14. 首先，将指令脉冲以“脉冲幅度调制”的形式调制在38KHz载波上，经放大后再去控制红外发光二极管，最后以红外光的形式向空间发射。首先，将指令脉冲以“脉冲幅度调制”的形式调制在38KHz载波上，经放大后再去控制红外发光二极管，最后以红外光的形式向空间发射。 指令脉冲 t t 38KHz载波 t 脉冲调幅波 4、指令脉冲的调制

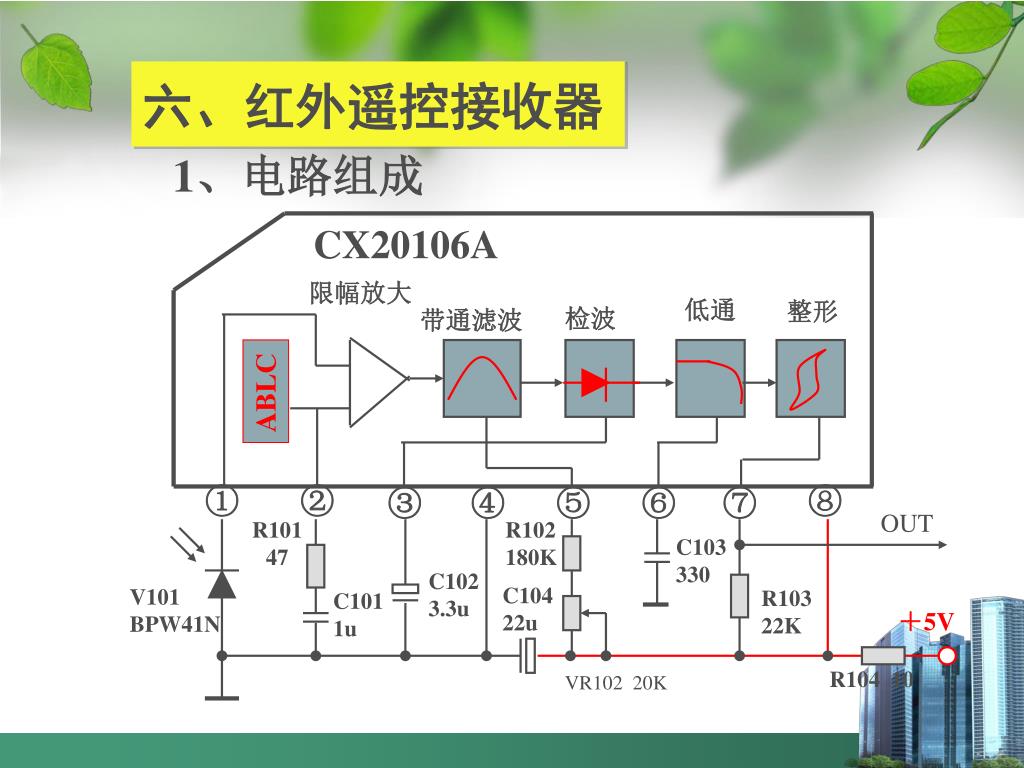

  15. CX20106A 限幅放大 低通 整形 检波 带通滤波 ABLC ① ② ⑧ ③ ④ ⑤ ⑥ ⑦ OUT R10147 R102180K C103330 C1023.3u C10422u V101 BPW41N R10322K C1011u ＋5V VR102 20K R104 10 六、红外遥控接收器 1、电路组成

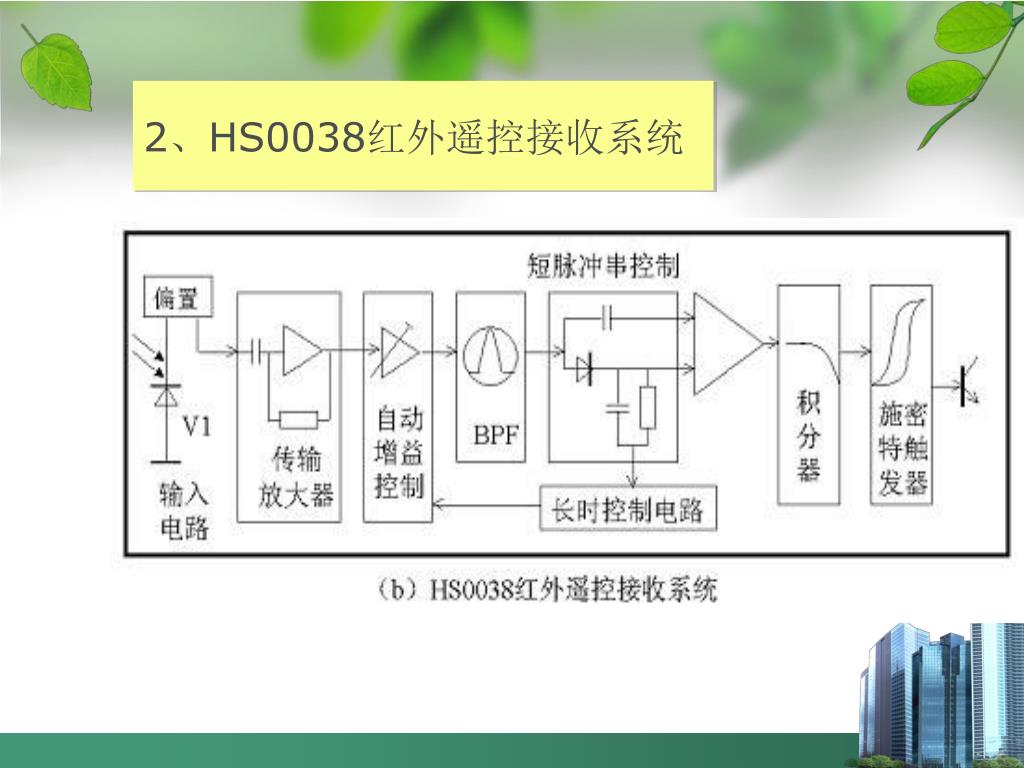

  16. 2、HS0038红外遥控接收系统

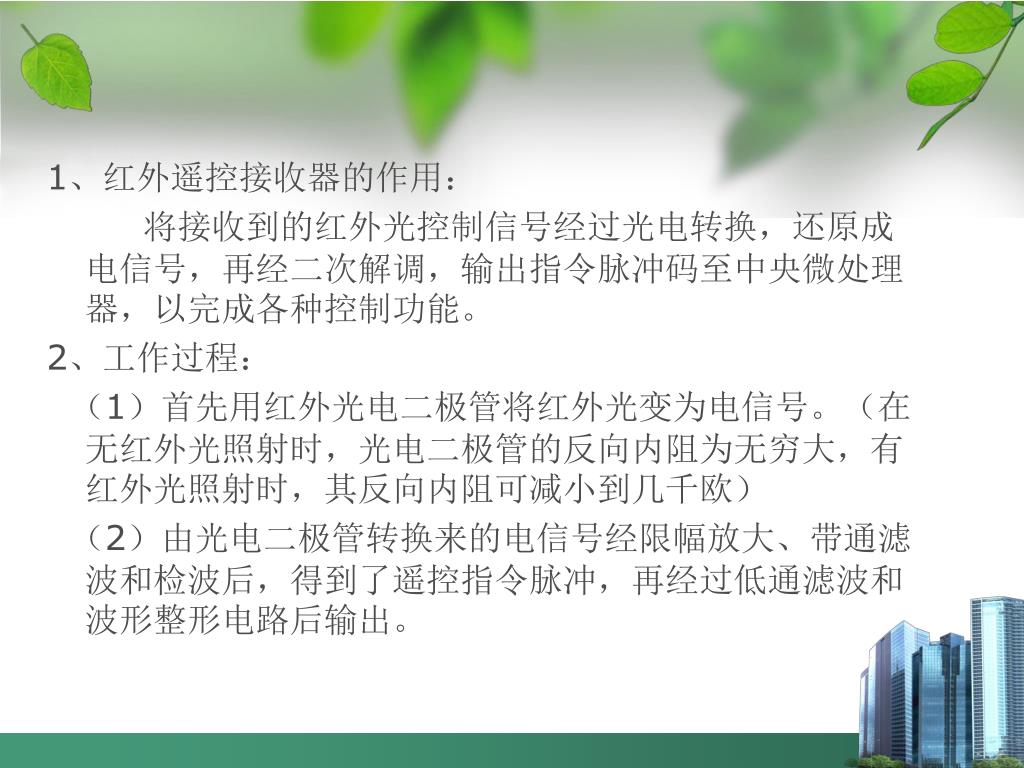

  17. 1、红外遥控接收器的作用： 将接收到的红外光控制信号经过光电转换，还原成电信号，再经二次解调，输出指令脉冲码至中央微处理器，以完成各种控制功能。 2、工作过程： （1）首先用红外光电二极管将红外光变为电信号。（在无红外光照射时，光电二极管的反向内阻为无穷大，有红外光照射时，其反向内阻可减小到几千欧） （2）由光电二极管转换来的电信号经限幅放大、带通滤波和检波后，得到了遥控指令脉冲，再经过低通滤波和波形整形电路后输出。

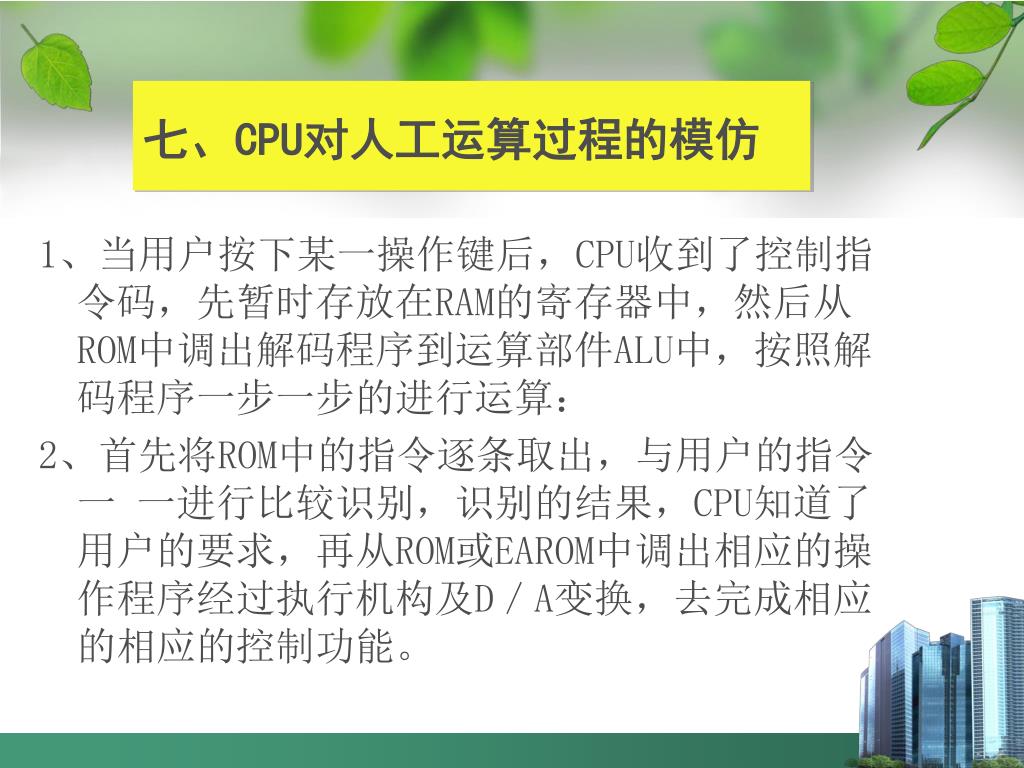

  18. 七、CPU对人工运算过程的模仿 1、当用户按下某一操作键后，CPU收到了控制指令码，先暂时存放在RAM的寄存器中，然后从ROM中调出解码程序到运算部件ALU中，按照解码程序一步一步的进行运算： 2、首先将ROM中的指令逐条取出，与用户的指令一 一进行比较识别，识别的结果，CPU知道了用户的要求，再从ROM或EAROM中调出相应的操作程序经过执行机构及D／A变换，去完成相应的相应的控制功能。

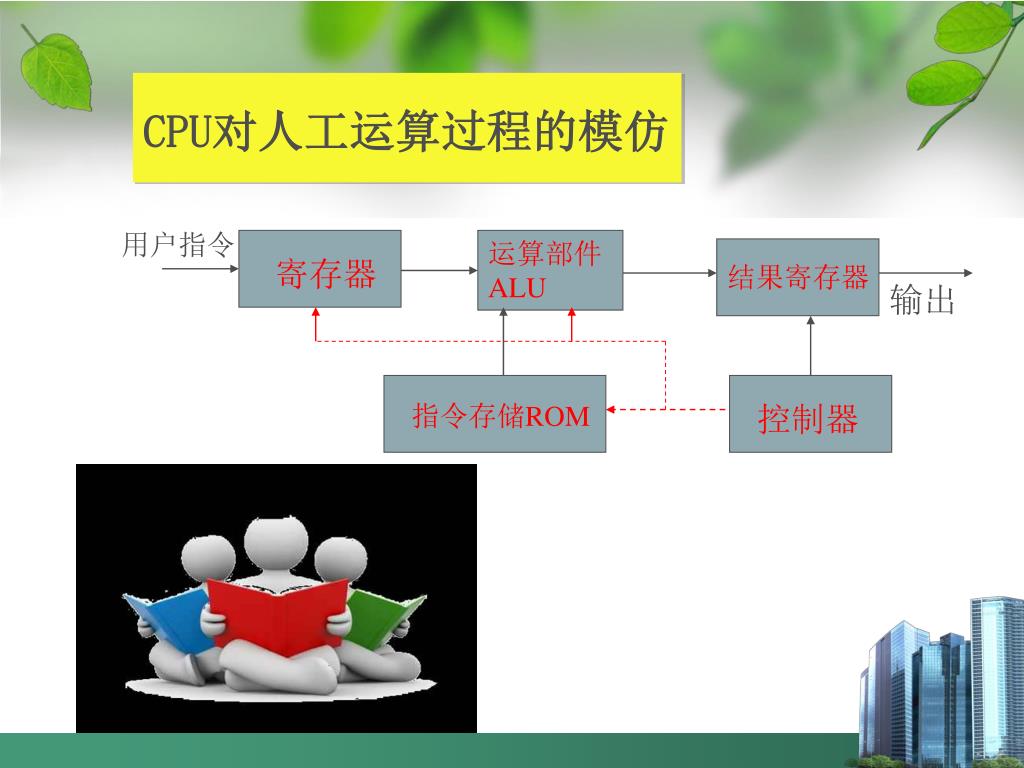

  19. 用户指令 运算部件 ALU 结果寄存器 寄存器 输出 控制器 指令存储ROM CPU对人工运算过程的模仿

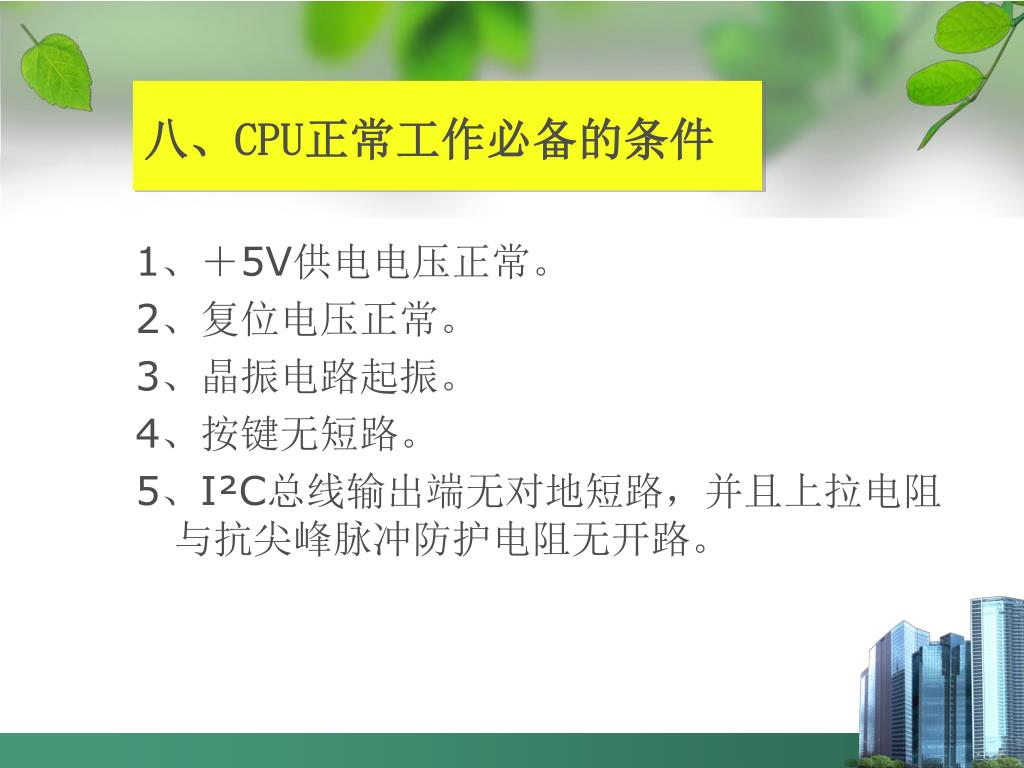

  20. 八、CPU正常工作必备的条件 1、＋5V供电电压正常。 2、复位电压正常。 3、晶振电路起振。 4、按键无短路。 5、I²C总线输出端无对地短路，并且上拉电阻与抗尖峰脉冲防护电阻无开路。

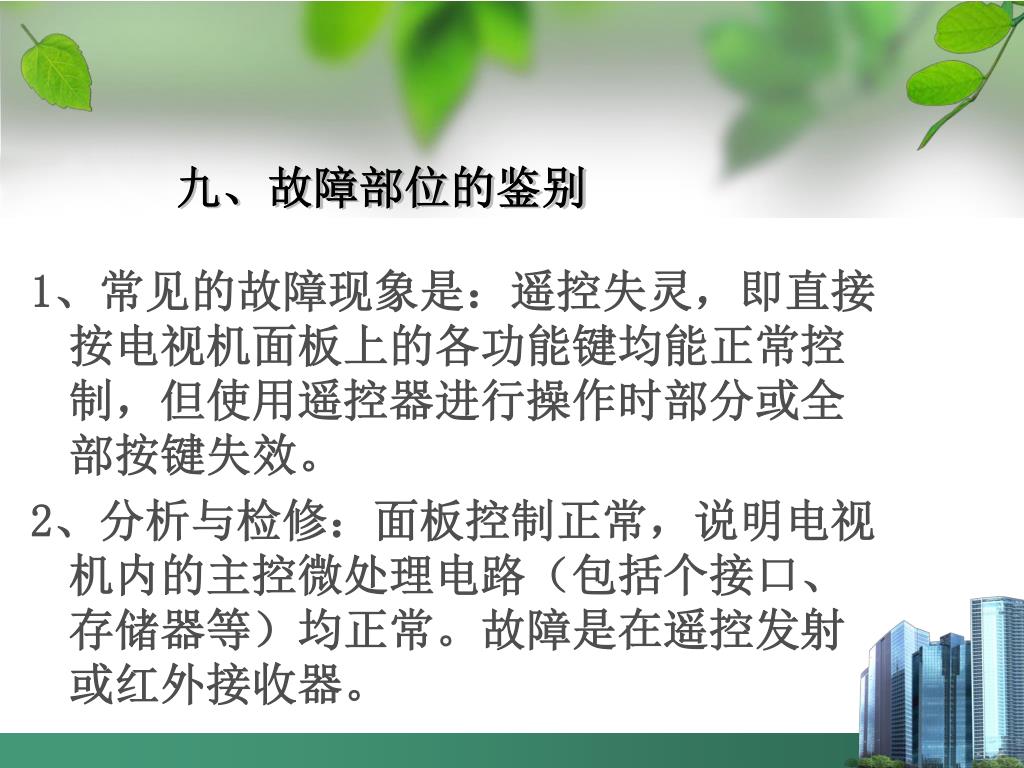

  21. 九、故障部位的鉴别 1、常见的故障现象是：遥控失灵，即直接按电视机面板上的各功能键均能正常控制，但使用遥控器进行操作时部分或全部按键失效。 2、分析与检修：面板控制正常，说明电视机内的主控微处理电路（包括个接口、存储器等）均正常。故障是在遥控发射或红外接收器。

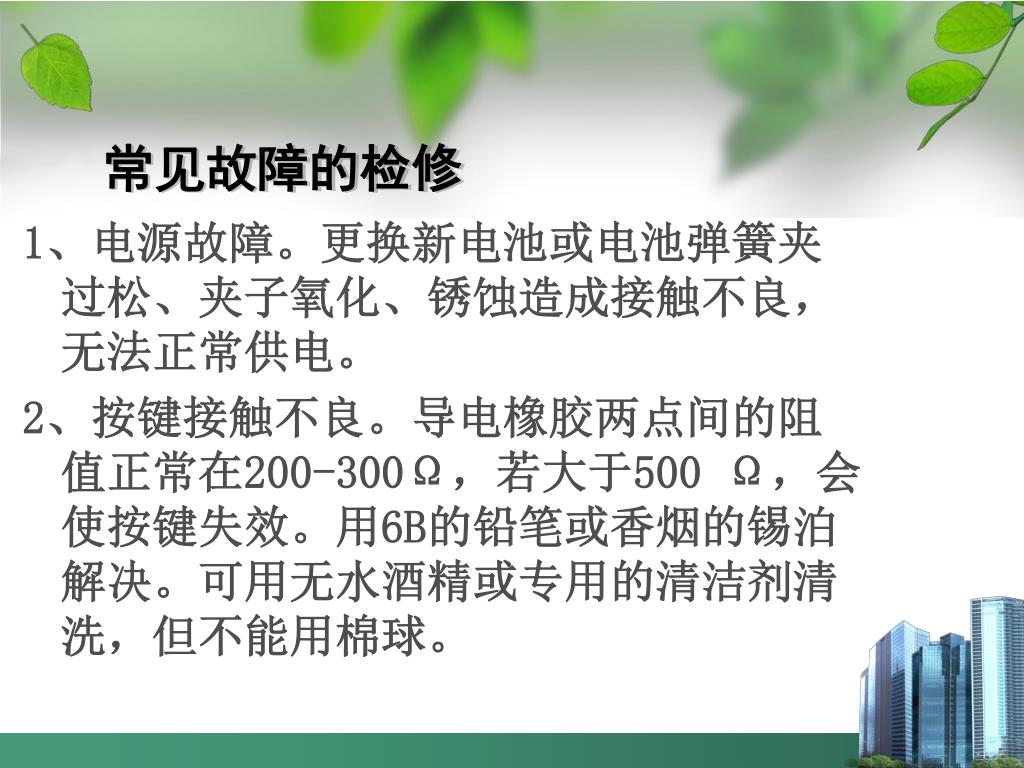

  22. 常见故障的检修 1、电源故障。更换新电池或电池弹簧夹过松、夹子氧化、锈蚀造成接触不良，无法正常供电。 2、按键接触不良。导电橡胶两点间的阻值正常在200-300Ω，若大于500 Ω，会使按键失效。用6B的铅笔或香烟的锡泊解决。可用无水酒精或专用的清洁剂清洗，但不能用棉球。

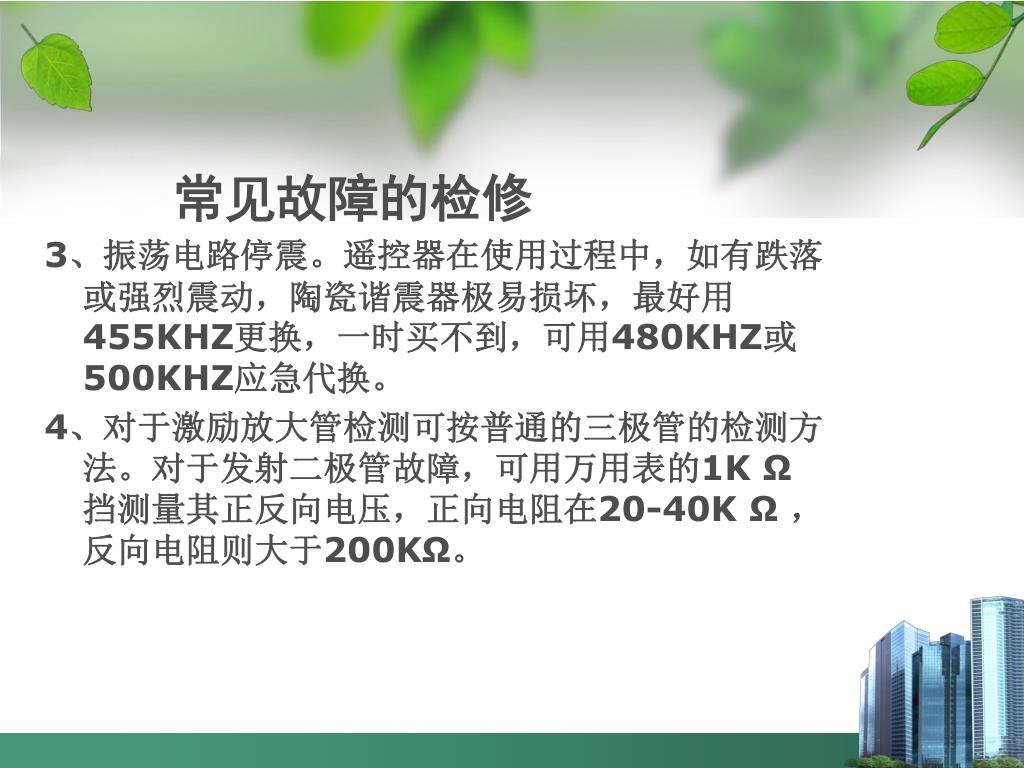

  23. 常见故障的检修 3、振荡电路停震。遥控器在使用过程中，如有跌落或强烈震动，陶瓷谐震器极易损坏，最好用455KHZ更换，一时买不到，可用480KHZ或500KHZ应急代换。 4、对于激励放大管检测可按普通的三极管的检测方法。对于发射二极管故障，可用万用表的1K Ω挡测量其正反向电压，正向电阻在20-40K Ω ，反向电阻则大于200KΩ。

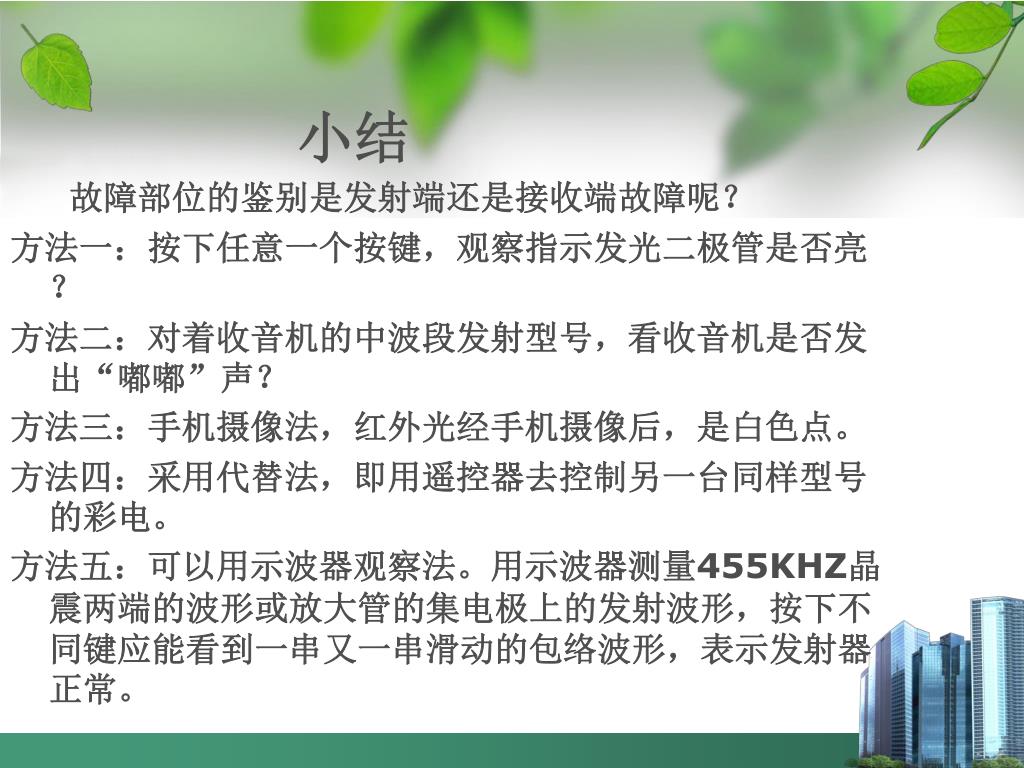

  24. 小结 故障部位的鉴别是发射端还是接收端故障呢？ 方法一：按下任意一个按键，观察指示发光二极管是否亮？ 方法二：对着收音机的中波段发射型号，看收音机是否发出“嘟嘟”声？ 方法三：手机摄像法，红外光经手机摄像后，是白色点。 方法四：采用代替法，即用遥控器去控制另一台同样型号的彩电。 方法五：可以用示波器观察法。用示波器测量455KHZ晶震两端的波形或放大管的集电极上的发射波形，按下不同键应能看到一串又一串滑动的包络波形，表示发射器正常。

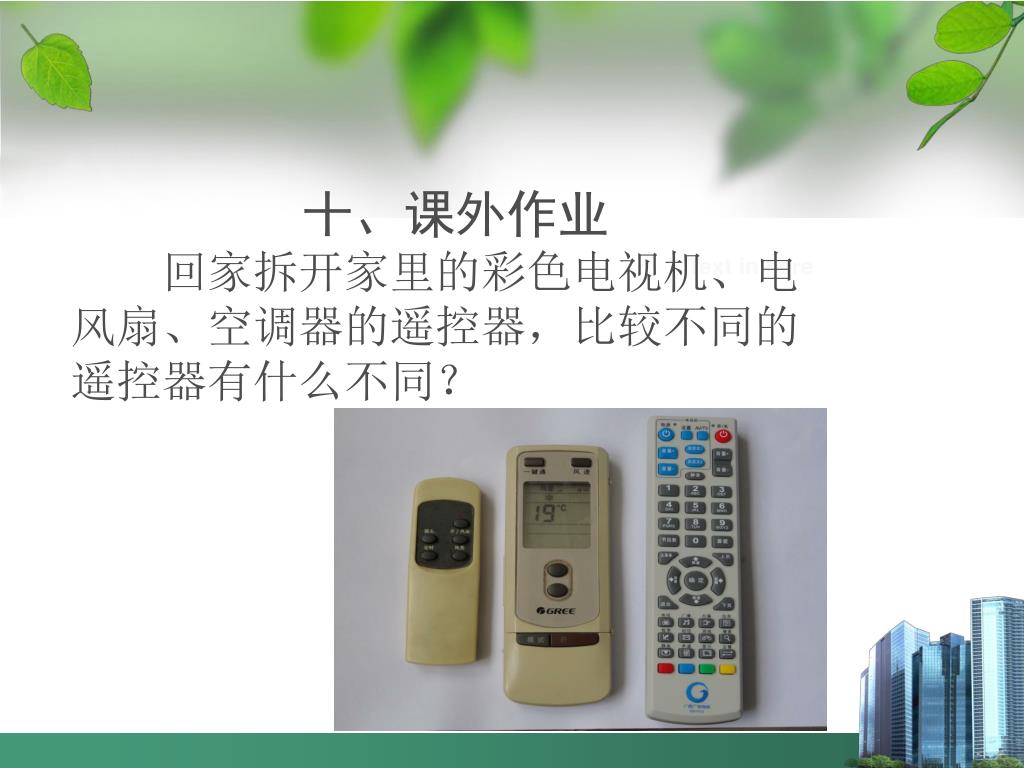

  25. 十、课外作业 回家拆开家里的彩色电视机、电风扇、空调器的遥控器，比较不同的遥控器有什么不同？ Text in here

  26. 开始行动吧！ Text in here
