  1. 정보과학특강 3D 프린터 동향 및 모델 분석 학과 : 학번 : 이름 : 컴퓨터공학과 20093781 유 병 현

  2. INDEX 3D 프린터란?- 추진 및 배경 3D 프린터 동향- 기대효과- 현황 및 문제점 3D 프린터 모델 분석- StratasysObject1000- TierTimeInspire A450

  3. 1 3D 프린터란?

  4. 3D 프린터란? 이미지 : Stratasys Object1000 3D프린터란?2D 프린터가 활자나 그림을 인쇄하듯이 입력한 도면을 바탕으로 3차원의 입체 물품을 만들어내는 기계

  5. 3D 프린터란? 추진 목적 및 배경 3D 기술은 다양한 종류의 R&D 맞춤형 제품을 복잡한 설비나 제조공정 없이 제작할 수 있다. 입체적인 특성으로 현실감을 더해 시제품을 짧은 시간 내에 제작할 수 있고 기업의 시간과 비용을 줄이고 고객의 만족도를 높일 수 있다. 각각의 부품을 별도로 만들어 제작해야 했던 물건도 조립된 상태로 인쇄할 수 있어 별도로 각각의 부품을 제작하여 조립할 필요가 없다. 3D프린터 기술은 제조, 의료, 교육은 물론 항공우주 분야에 이르기까지 모든 분야의 기존 제조 방식을 바꿔나가고 있다.

  6. 2 3D 프린터 동향

  7. 3D 프린터 동향

  8. 3D 프린터 동향 기대효과 중국의 인건비 상승에 따른 제조업 생산비용이 높아지고 과거 선진국 제조사들이 해외로 나갈 이유가 사라짐에 따라 자국 내로 회귀를 추진하고 있기에 3D프린터가 핵심적인 역할을 할 것으로 전망되고 있다. 3D 프린터는 다품종 소량생산으로 제품 제조에 강점을 가지고 있다. 중소기업들이 제품 생산 시 공장부지, 설비라인 설치, 샘플 테스트 등에 많은 비용을 투입하지만 3D 프린터를 활용하면 이러한 비용을 상당 부분 줄일 수 있다는 강점이 있다. 새로운 디자인과 아이디어를 직접 생산 및 사용이 가능하여 시간과 비용을 절감할 수 있다. 기업의 중요한 제품 디자인과 아이디어를 외부로 유출될 위험을 줄이고 정보를 보호할 수 있다.

  9. 3D 프린터 동향 현황 및 문제점 많은 기업들이 제품의 디자인을 파악하고 문제점과 장단점을 파악하는데 필요한 시제품을 제작하는데 많은 시간과 비용을 부담하고 있다. 새로운 디자인의 부품과 재료를 구매하고 제작하는데 어려움을 겪고 있다. 디자인, 설계, 시제품 제작, 문제점 파악, 시제품 제작 등의 절차 등으로 많은 고객의 요구를 바로 바로 대응하기 어렵다. 제품 디자인의 다양화와 테스트가 어렵다.

  10. 3 3D 프린터 모델 분석

  11. 3D 프린터 모델 분석 Stratasys Object1000 서포트 재료 : FullCure 705 무독성젤타입 광경화성 수지 서포트 재료 카트리지 : - 18kg (39.6lb) 밀봉 카트리지 6개 - 두 가지 서로 다른 모델 재료 장착 가능 - 프린팅작업 중 핫스왑 교체 가능 트레이 크기 : 1000 × 800 × 500(39.3 × 31.4 × 19.6 in) 실제 조형 크기 : 트레이 크기와 동일, 트레이 위 최대 모델 무게: 200kg 레이어 두께 : 최소 16마이크론(0.0006in)의 수평 빌드레이어 빌드 해상도 : X축: 600dpi, Y축: 600dpi, Z축: 1600dpi 프린팅 모드 : 디지털 재료(DM): 30마이크론(0.001in) 고품질(HQ): 16마이크론(0.0006in) 고속(HS): 30마이크론(0.001in)

  12. 3D 프린터 모델 분석 Stratasys Object1000 정밀도 : 50mm 미만 피처의 경우 20-85um, 최대 모델 크기의 경우 최대 600um(강성 재료에 한함, 모델의 구조, 빌드파라미터 및 배치 방향에 따라 달라질 수 있음) 입력 포맷 : STL, OBJDF 및 SLC 파일 운영체제 : Windows 7 64-bit 소프트웨어 : - Objet Studio 소프트웨어 - 다중 모델 및 복합 재료 등 간편한 트레이 설정 - 자동 서포트 생성 - 신속한 슬라이스로프린팅 즉시 시작 가능 - 트레이 자동 배치로 정확하고 일관적인 위치 지정 가능 - 다중 사용자 네트워킹

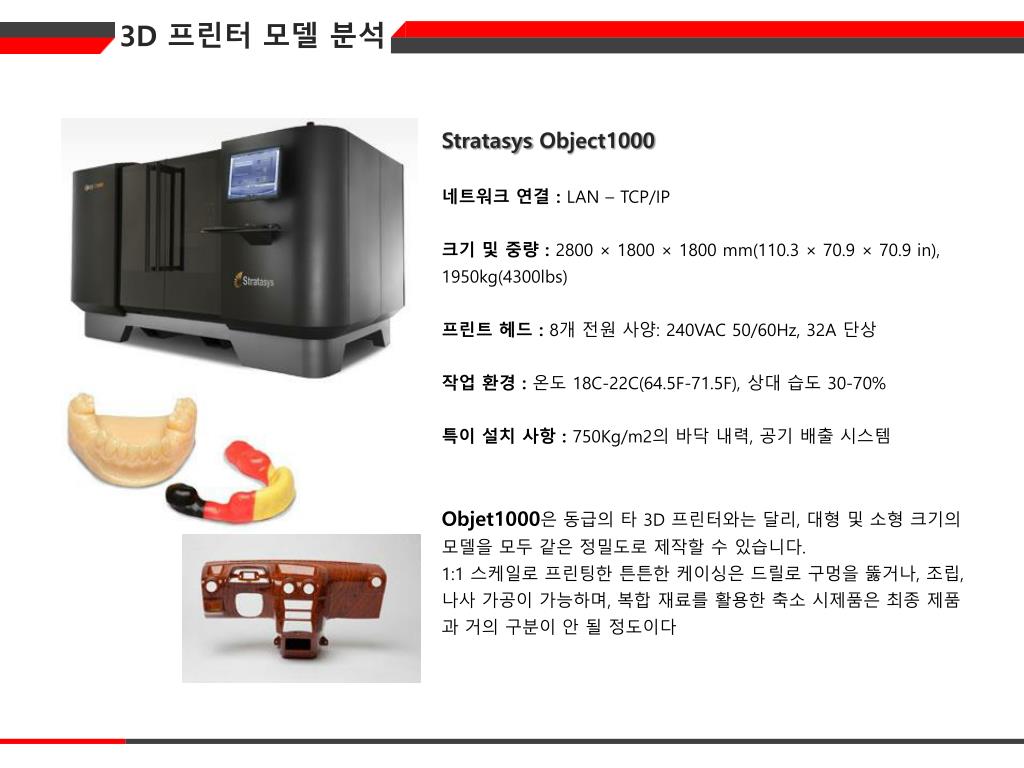

  13. 3D 프린터 모델 분석 Stratasys Object1000 네트워크 연결 : LAN – TCP/IP 크기 및 중량 : 2800 × 1800 × 1800 mm(110.3 × 70.9 × 70.9 in), 1950kg(4300lbs) 프린트 헤드 : 8개 전원 사양: 240VAC 50/60Hz, 32A 단상 작업 환경 : 온도 18C-22C(64.5F-71.5F), 상대 습도 30-70% 특이 설치 사항 : 750Kg/m2의 바닥 내력, 공기 배출 시스템 Objet1000은 동급의 타 3D 프린터와는 달리, 대형 및 소형 크기의 모델을 모두 같은 정밀도로 제작할 수 있습니다. 1:1 스케일로 프린팅한 튼튼한 케이싱은 드릴로 구멍을 뚫거나, 조립, 나사 가공이 가능하며, 복합 재료를 활용한 축소 시제품은 최종 제품과 거의 구분이 안 될 정도이다

  14. 3D 프린터 모델 분석 Public 3D Printer Inspire A450 제작 사이즈 : 350 x 380 x 450 mm (13.8 x 15.0 x 17.7 Inch) Layer Thickness Single Nozzle : 0.10 mm(적층 두께) Double Nozzle : 0.15, 0.175, 0.20, 0.25, 0.30, 0.35, 0.40 mm  정밀도 : ± 0.1 mm 장비 무게 : 500 Kg  제작 속도 :5㎤/hr ~ 60㎤/hr 사용 재료 Model ABS Plastic Support ABS Plastic 컴퓨터 운영체제 : Windows 7 / Vista / XP (Windows 운영체제)  사용 환경 : 온도) 15℃ ~ 50℃,   습도) 30% ~ 70% RH  전원 사양 : 220VAC, 10A, 50~60Hz, Single Phase, 1.5KW Standard grounding, dedicated circuit  Inspire A450는 TierTime사의 제품 중 가장 큰 모델이며 TierTime사의 다른 모델보다 높은 정밀도와 외관 표면조도를 중요시 하는 제품 제작이 가능하다. 그리고 제작된 제품에 부가적으로 Coloring, Drilling, Taping을 할 수 있는 내구성을 지님.

  15. THANK YOU
