Presentation Transcript

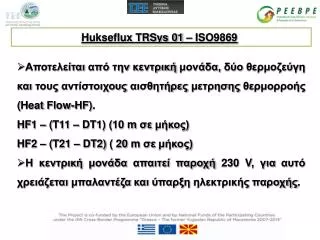

slide1

Hukseflux TRSys 01 – ISO9869

  • Αποτελείται από την κεντρική μονάδα, δύο θερμοζεύγη και τους αντίστοιχους αισθητήρες μετρησης θερμορροής (Heat Flow-HF).

HF1 – (T11 – DT1) (10 m σε μήκος)

HF2 – (T21 – DT2) ( 20 m σε μήκος)

  • Η κεντρική μονάδα απαιτεί παροχή 230 V, για αυτό χρειάζεται μπαλαντέζα και ύπαρξη ηλεκτρικής παροχής.
slide2

Hukseflux TRSys 01 – ISO9869

Πριν την πρώτη μέτρηση απαιτείται:

Α) Εγκατάσταση σχετικού λογισμικού και επικοινωνία με υπολογιστή. – ΕΚΚΙΝΗΣΗ ΚΑΙ ΕΠΙΔΕΙΞΗ ΠΡΟΓΡΑΜΜΑΤΟΣ

slide4

Hukseflux TRSys 01 – ISO9869

  • Στιγμιαίες τιμές
slide5

Hukseflux TRSys 01 – ISO9869

Πριν την πρώτη μέτρηση απαιτείται ΕΠΙΣΗΣ:

Β) Calibration (με συνδεδεμένο υπολογιστή) – Ρύθμιση της ευαισθησίας των αισθητήρων μέτρησης θερμορροής (παράμετροι E_HF)

Γ) Τεστ με αλλαγή πολικότητας αισθητήρων, με σύνδεση στον υπολογιστή  αρνητική θερμορροή.

slide6

Hukseflux TRSys 01 – ISO9869

Αποθήκευση δεδομένων:

Για δύο σημεία μέτρησης αποθηκεύει ροή θερμότητας, θερμοκρασία επιφάνειας και διαφορά θερμοκρασίας.

2) Αποθηκεύει δεδομένα κάθε 10 λεπτά και κάθε 24 ώρες (Μέσες τιμές) – ΠΑΡΑΔΕΙΓΜΑ ΑΡΧΕΙΟΥ ΑΚΟΛΟΥΘΕΙ-Excel

slide7

Hukseflux TRSys 01 – ISO9869

Τοποθέτηση αισθητήρων και μετρήσεις

1) ΌΧΙ εσωτερική τοποθέτηση πάνωαπόσώματα-panels-πηγές θερμότητας.

2) ΟΧΙ εξωτερική τοποθέτηση σε θέσεις με απευθείας ηλιακή ακτινοβολία. Να προτιμάται μέτρηση μία ώρα μετά το ηλιοβασίλεμα μέχρι το πρωί – ακολουθεί μέτρηση από αισθητήρα εκτεθειμένο σε ηλιακή ακτονοβολία στο Δημοτικό Σχολείο Αγίου Γερμανού

slide8

Hukseflux TRSys 01 – ISO9869

Πού πηγαίνει η θερμότητα; Heat Storage Effect

slide9

Hukseflux TRSys 01 – ISO9869

Τοποθέτηση αισθητήρων και μετρήσεις

2) Να αποφεύγεται η τοποθέτηση του αισθητήρα κοντά σε θερμογέφυρες. Δηλαδή το μέγεθος της επιφάνειας όπου τοποθετείται να είναι πολύ μεγαλύτερη από την κοντινότερη ανομοιογένεια (γεωμετρική ή άλλου δομικού υλικού)

slide10

Hukseflux TRSys 01 – ISO9869

Λάθος τοποθέτηση (πχ)

slide11

Hukseflux TRSys 01 – ISO9869

Η θερμότητα προτιμά να διέλθει από το υλικό με τη μικρότερη θερμική αντίσταση  οι μετρήσεις θα δείξουν ότι ο τοίχος έχει μεγάλη θερμική αντίσταση

slide12

Hukseflux TRSys 01 – ISO9869

Τοποθέτηση αισθητήρων και μετρήσεις

3) Κατά τα πρότυπα πρέπει να επιτευχθεί μέτρηση όσο είναι δυνατόν σε στάσιμη κατάσταση:

Αυτή είναι η κατάσταση κατά την οποία δεν επιδρά το φαινόμενο της αποθηκευμένης θερμότητας και η θερμοκρασιακή διαφορά στις δύο πλευρές του υλικού είναι η μεγαλύτερη δυνατή.

Ετσι, μπορεί να μειωθεί πολύ ο χρόνος μέτρησης, εφόσον οι επιφανειακές θερμοκρασίες και στις δύο πλευρές του σημείου μέτρησης και φυσικά η ροή θερμότητας είναι σταθερές.

slide13

Hukseflux TRSys 01 – ISO9869

Τοποθέτηση αισθητήρων και μετρήσεις

  • Άρα καλό είναι η τοποθέτηση να γίνεται σε σημεία (μέσα ή έξω) όπου η θερμοκρασία του υλικού μένει σταθερή καθ΄ολη τη διάρκεια του 24-ωρου. Πχ. βορεινές πλευρές για έξω.
  • Για να συμβεί αυτό από μέσα επιβάλλεται να θερμαίνεται ο χώρος πριν τη μέτρηση.
slide14

Hukseflux TRSys 01 – ISO9869

Τοποθέτηση αισθητήρων και μετρήσεις –

Η περιοχή στάσιμης κατάστασης μπορεί να εντοπιστεί με την τοποθέτηση και των δύο αισθητήρων για τη μέτρηση του ίδιου υλικού από τις δύο πλευρές. – Βλέπε παρακάτω παραδείγματα

slide15

Hukseflux TRSys 01 – ISO9869

Τοποθέτηση αισθητήρων και μετρήσεις –

Χαρακτηριστικό παράδειγμα: βαρύ δομικό υλικό με έντονο το φαινόμενο heat storage:

Τοίχοι του Δημ. Σχ. Αγίου Γερμανού (80 cm-πετρινος) – μετά από μια ηλιόλουστη μέρα του Δεκεμβρίου

slide17

Hukseflux TRSys 01 – ISO9869

Στο ίδιο σχολείο στους τοίχους των παραπάνω ορόφων το βράδυ της προηγούμενης ημέρας:

ΔΙΑΡΚΗΣ χιονοπτωση από το πρωί.

Πάχος 60-70 cm, παλιό συμπαγές μικρό κόκκινο τούβλο.

slide18

Hukseflux TRSys 01 – ISO9869

ΣΤΑΣΙΜΗ ΚΑΤΑΣΤΑΣΗ

slide19

Hukseflux TRSys 01 – ISO9869

Τοποθέτηση αισθητήρων και μετρήσεις

4) Να γίνεται καλή εφαρμογή των αισθητήρων, δηλαδή να μην παρεμβάλλεται αέρας. Επίσης, σε υλικά από όπου διέρχεται εξωτερικός αέρας η μέτρηση μπορεί να είναι επισφαλής.

5) Όταν στερεώνεται με μονωτική ταινία να μην ακουμπάει η ταινία στον εσωτερικό κύκλο του αισθητήρα (ή οδοντόκρεμα – φθορά στο χρώμα).

slide20

Hukseflux TRSys 01 – ISO9869

6) Τοποθέτηση αισθητήρων και μετρήσεις:

H ΤΟΠΟΘΕΤΗΣΗ ΕΙΝΑΙ ΕΠΙΚΙΝΔΥΝΗ (ΟΠΩΣ ΣΤΗΝ ΕΙΚΟΝΑ) ΚΑΙ ΟΧΙ ΠΑΝΤΑ ΔΥΝΑΤΗΕΙΔΙΚΑ ΟΣΟ ΑΦΟΡΑ ΣΤΟΥΣ ΕΞΩΤΕΡΙΚΟΥΣ ΑΙΣΘΗΤΗΡΕΣ!!!!!!

slide21

Hukseflux TRSys 01 – ISO9869

ΣΥΜΠΕΡΑΣΜΑΤΙΚΑ ΓΙΑ ΜΕΤΡΗΣΕΙΣ:

  • Προτιμούνται συννεφιασμένες, κρύες ημέρες. Η τοποθέτηση γίνεται συνήθως εξωτερικά σε βορινούς τοίχους με όσο γίνεται σταθερή θερμοκρασία.
  • Εσωτερικά, ο χώρος πρέπει να θερμαίνεται καθ’ όλη τη διάρκεια των μετρήσεων.
  • Εσωτερική τοποθέτηση μακριά από πηγές θερμότητας – ακόμη και διερχόμενοι.
slide22

Hukseflux TRSys 01 – ISO9869

Στο γραφείο –

Α) υπολογισμός θερμική αγωγιμότητας λ (W/m2*K)

Β) Στη συνέχεια, αν κατά τη μέτρηση είχαν τοποθετηθεί θερμόμετρα χώρου εκατέρωθεν, μπορεί να γίνει υπολογισμός του συνολικού U, δηλαδή με τα στρώματα αέρα (Βλέπε αντίστοιχη ΤΟΤΕΕ-ΚΕΝΑΚ)

slide23

Hukseflux TRSys 01 – ISO9869

Μέθοδος Δυναμικής Ανάλυσης – ISO 9869

  • Κώδικας σε MatLab.
  • Απαιτούνται τουλάχιστον 15 μετρήσεις, άρα 3 ώρες.
  • Για διαφανή υλικά (υαλοπίνακες) είναι αρκετές, γιατί δεν υπάρχει το φαινόμενο heat storage.
  • Για βαριά οικοδομικά υλικά, δεν είναι ποτέ αρκετές.
  • Για βέβαια αποτελέσματα: τρία 24-ωρα!!!
slide24

Hukseflux TRSys 01 – ISO9869

Μέθοδος Δυναμικής Ανάλυσης – ISO 9869

  • Αν ανιχνευθεί στάσιμη κατάσταση (τοποθέτηση μέσα-έξω αισθητήρα) και υπάρχει διαθεσιμότητα θέρμανσης, αρκεί μία νύχτα.
  • Το αν η διάρκεια μέτρησης είναι αρκετή φαίνεται από το αποτέλεσμα του λογισμικού. 
  • Αν η ακρίβεια υπολογισμού προκύψει κάτω από 5 % σημαίνει ότι οι μετρήσεις αρκούν.
slide25

Hukseflux TRSys 01 – ISO9869

Επίδειξη εκτέλεσης λογισμικού – Άγιος Γερμανός (Μ=40)

slide26

ΔΥΣΚΟΛΙΕΣ ΚΑΤΆ ΤΗΝ ΕΠΙΘΕΩΡΗΣΗ

Πριν τη διενέργεια τέτοιου είδους επιθεωρήσεων  ειδοποίηση των υπευθύνων για τα ΔΗΜΟΣΙΑ κτίρια:

  • Να υπάρχουν διαθέσιμα κλειδιά για όλους τους χώρους, οι σχετικές (προφορικές) άδειες πρόσβασης και ο αρμόδιος για το ιστορικό του κτιρίου.
  • Να υπάρχει θέρμανση.
  • Να συλλεχθούν και να είναι διαθέσιμα όλα τα χαρτιά του κτιρίου
slide27

ΔΥΣΚΟΛΙΕΣ ΚΑΤΆ ΤΗΝ ΕΠΙΘΕΩΡΗΣΗ

Παρά τη μέριμνα για τα παραπάνω:

  • Άρνηση των διαχειριστών για διαρκή θέρμανση χώρου, λόγω κόστους καυσίμου.
  • Μη διαθεσιμότητα θέρμανσης, λόγω μη λειτουργίας τη συγκεκριμένη περίοδο ή μη λειτουργίας γενικώς.
  • Δυσφορία προσωπικού ενίοτε για την «εισβολή στα γραφεία τους», αν και είχαν ενημερωθεί.
slide28

ΔΥΣΚΟΛΙΕΣ ΚΑΤΆ ΤΗΝ ΕΠΙΘΕΩΡΗΣΗ

  • Άρνηση των διαχειριστών για εφαρμογή του ψηφιακού αναλυτή καυσαερίων, καθώς απαιτείται να γίνουν δύο μικρές τρύπες σε δύο σημεία της εξόδου του καυστήρα
slide29

ΔΥΣΚΟΛΙΕΣ ΚΑΤΆ ΤΗΝ ΕΠΙΘΕΩΡΗΣΗ

  • Ανυπαρξία φύλλων συντήρησης λεβήτων, καυστήρων.
  • Δυσκολία εύρεσης τιμολογίων αγοράς καυσίμου (ειδικά για ξύλο)
slide30

ΔΥΣΚΟΛΙΕΣ ΚΑΤΆ ΤΗΝ ΕΠΙΘΕΩΡΗΣΗ

  • Δυσκολία εύρεσης τιμολογίων ηλεκτρικής κατανάλωσης
  • Ανυπαρξία αρχιτεκτονικών σχεδίων
slide31

ΣΥΜΠΕΡΑΣΜΑΤΑ ΕΠΙΘΕΩΡΗΣΕΩΝ

ΕΛΛΗΝΙΚΟ ΤΜΗΜΑ

  • «ΠΟΛΥΠΑΘΑ αλλά ΜΙΚΡΑ ΚΤΙΡΙΑ» - ΠΟΛΛΑΠΛΕΣ ΠΑΡΕΜΒΑΣΕΙΣ
  • (Τρεις ανακατασκευές στο κτίριο του Αγ. Γερμανού)
  • Αρα απαιτήθηκαν περισσότερες μετρήσεις θερμοπερατότητας (τέσσερις για βαριά υλικά)
  • Μεγαλύτερη διάρκεια επιθεώρησης από το αναμενόμενο για 700 τ.μ. κτίριο.
slide32

ΣΥΜΠΕΡΑΣΜΑΤΑ ΕΠΙΘΕΩΡΗΣΕΩΝ

ΤΜΗΜΑ FYROM

  • ΤΕΡΑΣΤΙΑ ΚΤΙΡΙΑ ΑΛΛΑ ΑΠΟΛΥΤΑ ΟΜΟΙΟΓΕΝΗ ΩΣ ΠΡΟΣ ΤΟ ΔΟΜΙΚΟ ΥΛΙΚΟ
  • Λιγότερες μετρήσεις θερμοπερατότητας
  • Μικρότερ διάρκεια επιθεώρησης από το αναμενόμενο για 2000-3000 τ.μ. κτίρια.
slide33

ΣΥΜΠΕΡΑΣΜΑΤΑ ΕΠΙΘΕΩΡΗΣΕΩΝ

700 τμ – 3 ημέρες

2000 τμ – 1 ημέρα

slide34

ΠΑΡΑΠΛΕΥΡΑ ΩΦΕΛΗ ΔΗΜΩΝ

  • Σε περίοδο κρίσης και μείωσης χρηματοδότησης Δήμων, ο Δήμος Πρεσπών εξασφάλισε την έκδοση Πιστοποιητικών Ενεργειακής Απόδοσης (ΠΕΑ) 25 κτιρίων του, καθιστώντας τα αξιοποιήσιμα.
  • ΤΑ ΠΕΑ είναι πλέον υποχρεωτικά για αξιοποίηση ακινήτων και του δημοσίου
slide35

ΠΑΡΑΠΛΕΥΡΑ ΩΦΕΛΗ ΔΗΜΩΝ

  • Κάθε κτίριο του Δήμου έχει δικό του φάκελο με καταγεγραμμένες τις αδυναμίες του, με σχέδια και σχετικά ώριμες ενεργειακές μελέτες.
  • Τα δύο κτίρια που αναβαθμίζονται ενεργειακά εμφανίζουν ύψιστο κοινωνικό ενδιαφέρον (σχολείο, νηπιαγωγείο).
  • ΑΠό Ζ και Η κλάση θα φτάσουν τη Β+, εξοικονομώντας 90 % ενέργεια.
slide36

Διεθνές Συνέδριο

International Conference’s Site: www.bee-res.gr

slide37

Site έργου

Project’s Site: www.peebpe.eu
