  1. 網路線材的介紹與製作 建國科技大學 電算中心

  2. 雙絞線的種類及規格 • 一、常用的雙絞線 ( Twisted Pair ) 可分為 UTP 與 STP 兩種: • 無包覆雙絞線 ( UTP ):Unshielded Twisted Pair • 有包覆雙絞線 ( STP ) :Shielded Twisted Pair • ( STP 每一對絞線都會多加一層外皮包覆,而 UTP 沒有,因此 STP 隔絕雜訊干擾的 效果會比較好。) • 二、雙絞線分五等級: • Category 1~ Category 5,其中 Category 5的銅線纏繞最緊密,架設高速乙太網路一定要使用這個等級的線材( 其最大傳輸速率為100Mbps ),現在校園網路線路除了行政網路外,皆用Category5以上的線材。 • 三、雙絞線 1236 通訊規則: • 在 UTP 纜線內的 8 條銅線中,實際有作用的只有其中 4 條,分別是 1、2 與 3、6 這兩對銅線,1、2 負責傳輸資料( Tx+、Tx-),而 3、6 則負責接收資料( Rx+、Rx-)。

  3. 雙絞線的種類及規格 四、568A 與 568B 定義的配線規則,按照這種排列規則主要有兩個原因: (1) 統一標準,方便維護管理。 (2) 1、2 與 3、6 這兩組纜線絞距最緊密,其傳輸品質確實優於其他的排列方式。 568A、568B 的排列方式為:

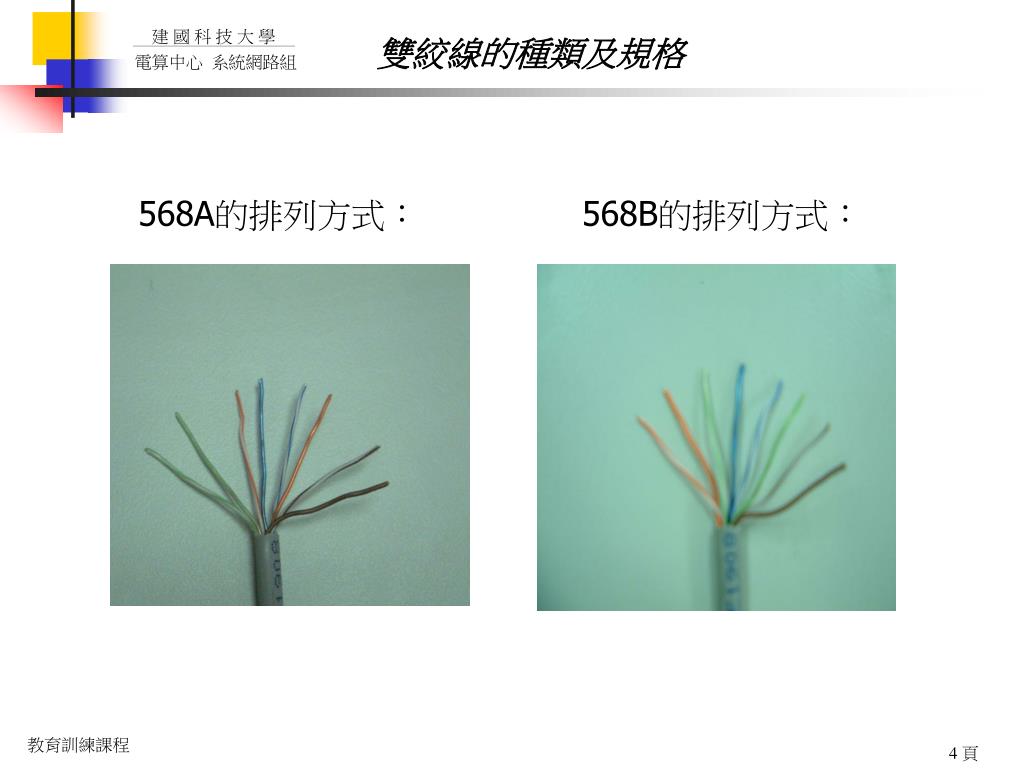

  4. 雙絞線的種類及規格 568A的排列方式: 568B的排列方式:

  5. 製作 RJ45 連接頭 之器材介紹 • 自行製作 UTP 纜線的 RJ45 連接頭,所須準備的幾種器材: 斜口鉗 護套 剝線鉗 壓線器 RJ45 Phone Jack

  6. 自己動手做 RJ45連接頭 STEP 1. 先將護套套入纜線的一端後,再開始製作連接頭。

  7. 自己動手做 RJ45連接頭 STEP 2. 用剝線鉗選擇適當的刻度來剝去外皮,而剝線的長度大約1.5至2公分即可。(注意,若刻度太小很容易會將纜線內的銅線也一併切斷。)

  8. 自己動手做 RJ45連接頭 STEP 3. 外皮剝開後,請用你靈巧的手指將各色線的排列方式調整好,例如:568A 的排列方式分別為綠白、綠、橙白、藍、藍白、橙、棕白、棕。整理完後,請用斜口鉗平整的修剪色線的長度以可以順利插入RJ45接頭為標準。

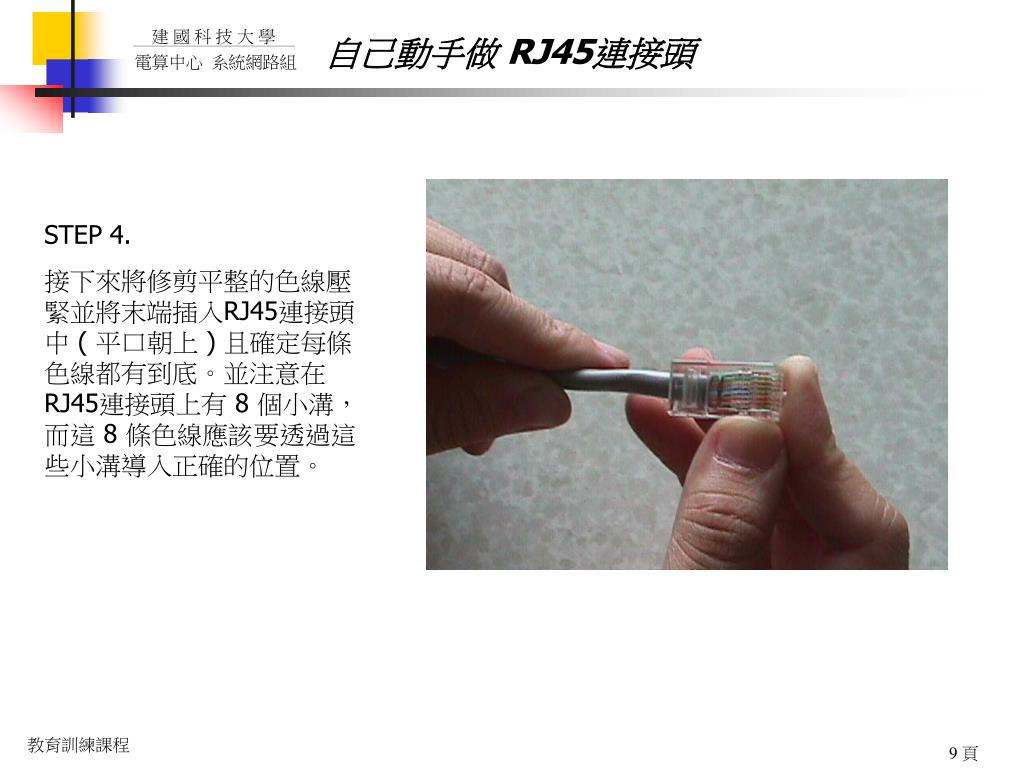

  9. 自己動手做 RJ45連接頭 STEP 4. 接下來將修剪平整的色線壓緊並將末端插入RJ45連接頭中 ( 平口朝上 ) 且確定每條色線都有到底。並注意在RJ45連接頭上有 8 個小溝,而這 8 條色線應該要透過這些小溝導入正確的位置。

  10. 自己動手做 RJ45連接頭 STEP 5. 最後再檢查一次各色線的排列,確定後將RJ45連接頭插入壓線器之插槽中,用力壓下,使RJ45連接頭上的銅片能切開各色線的外皮與銅線緊密接觸。 STEP 6. 最後將護套套入RJ45接頭上就大功告成了。

  11. DVO製作的介紹(一) DVO :資訊插座 DVO 壓線器

  12. DVO製作的介紹(二) 步驟一、依照順序將銅線排入DVO 568A 568B

  13. DVO製作的介紹(三) 步驟二、再用壓線器將八條銅線壓入DVO裡面與鐵片 接觸,並把多餘的銅線切除。

  14. 使用測試盒測量雙絞線的通路與斷路 STEP 1 將纜線兩端分別插入測試盒的發送端和接收端

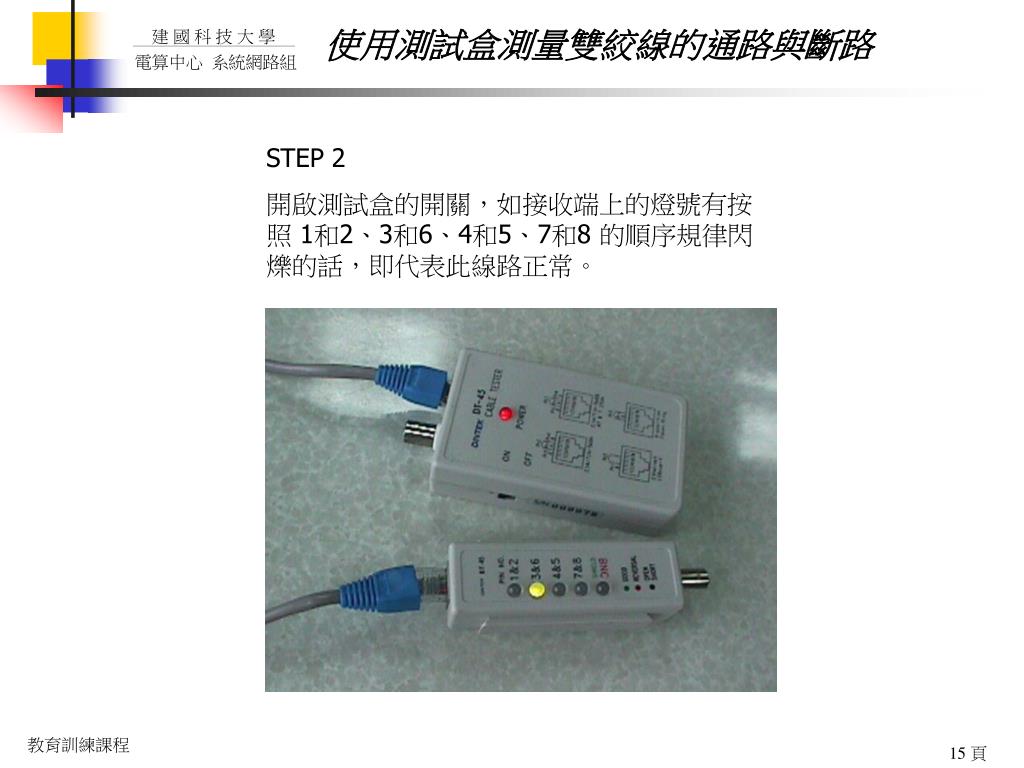

  15. 使用測試盒測量雙絞線的通路與斷路 STEP 2 開啟測試盒的開關,如接收端上的燈號有按照 1和2、3和6、4和5、7和8 的順序規律閃爍的話,即代表此線路正常。

  16. 謝謝指教
