  1. 汽车电控系统的检测与诊断 • 第一节 通讯式电脑测试设备 通讯式电脑测试设备是通过车上控制电脑与测试设备电脑之间通讯的方式进行汽车电控系统故障诊断的，通常这种方式使用诊断仪通过车上的专用诊断接口与汽车控制电脑实现通讯，用数字通讯的方式进行故障诊断。

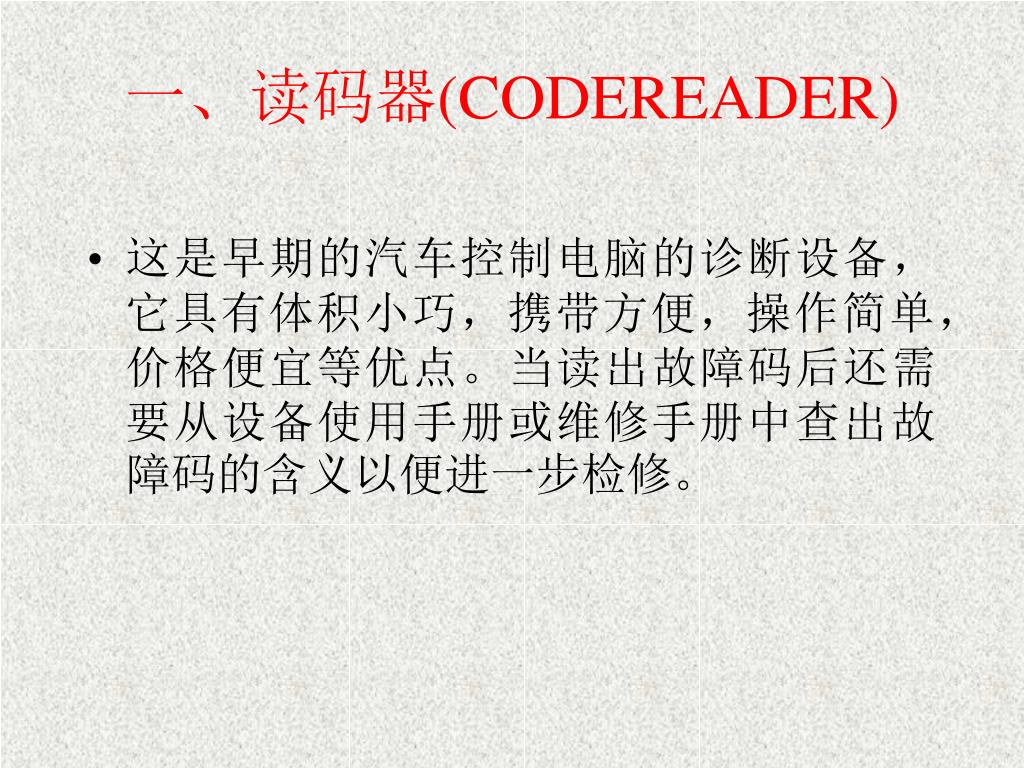

  2. 一、读码器(CODEREADER) • 这是早期的汽车控制电脑的诊断设备，它具有体积小巧，携带方便，操作简单，价格便宜等优点。当读出故障码后还需要从设备使用手册或维修手册中查出故障码的含义以便进一步检修。

  3. 1、功能： • 读故障码：能依次读取发动机控制系统（H1）、自动变速箱系统（H2）、防抱死系统（H3）及安全气囊系统（H4）的故障码。 • 清故障码：循环3次读取某一系统的故障码后将自动清除故障码。

  4. 2、类型 • 专用型：福特专用读码器、宝马专用解码器、OBD-专用读码器、大众/奥迪、广州本田、上海通用、德尔福等。 • 组合型：OB-15读码器可用于奔驰、宝马、大众奥迪、富豪等车型。

  5. 二、汽车扫描器（SCANNER） • 扫描器通常是在解码器的功能上增加了汽车电控系统数据扫描显示功能以及其它辅助功能的测试设备。 • 1、主要功能： • （1）读取、清除故障码，并显示故障码内容。 • （2）系统数据流测试功能。 • （3）执行元件动作测试。

  6. 2、产品类型： • （1）美国Snap-on公司生产的MT-2500产品，俗称“红盒子”

  7. 测试功能： • Scanner Mt2500是一综合汽车检测仪，可检测欧、亚、美各车型。如：BENZ、BMW、GM、FORD、CHRYSLER、JEEP、TOYOTA、VOLVO、以及OBD-II系统的检测，其检测美洲车型各系统更为出色。 • 能测试发动机、波箱、SRS、ABS、车身防盗、AHC、A/C空调、巡航系统等。

  8. （2）金德K81多功能故障诊断仪 K81多功能诊断仪采用国际工业标准四层电路板技术，产品的稳定性和抗干扰能力大大提高。CPU选用先进的INTEL80186，存储器采用大存储量的闪烁存储器（FLASH）。产品硬件的大幅度的改进，使得K81的示波器部分显得非常强大。 功能简介  汽车故障诊断（解码器）  发动机分析功能  三通道示波器  通用示波器  互联网升级  汽车英汉词典（联机）  汽车音响解码查询  与PC机联机  维修档案管理（联机)

  9. K81汽车专用示波器功能 K81在设计上要求功能不但具有解码器功能，还可以检测发动机各系统的工作状态和运行参数，实时采集点火、喷油、电控系统及其传感器等。同时可进行数值标定、性能分析、波形存储及回放。它可以为发动机的工作状态和故障诊断提供科学依据。K81的示波器在国内首次实现了次级点火的实时显示，K81装备业内领先的16位主控CPU+高速数字处理芯片，保证在高达20MHz采样频率下仍能实时处理信号。有纵列、三维、阵列、单缸等多种次级波形显示，并显示点火击穿电压、闭合角、燃烧时间等。精确的点火同步、自动检测点火信号极性。无论是分电器点火、独立点火、双头点火都能可靠检测，相当于一台手提式发动机分析仪。

  10. （3）SY-280 汽车故障电脑诊断仪（修车王） 产品功能: 汽车专用示波器二通道测试功能 具备汽车音响解码功能 可检测欧、美、亚（日、韩）、国产等车系的5000多种车款 全数据流检测 配备检测专用电缆及OBD-II标准接口

  11. （（4）美国OTC公司生产的OTC-4000E产品。 （ （（5）深圳元征公司生产的431ME“电眼睛” （ （（6）“金奔腾”“仪表王”“车博士” （ （（7）德国BoschoB公司的KTS-300扫描器（适用于大众奥迪、奔驰、宝马等车系）

  12. 三、专用诊断仪 • 专用诊断仪是各汽车厂家生产的专用测试设备，是汽车制造厂家专门配备给其特约维修站的测试设备，具有专业性强，测试功能完善的特点。 • 1、主要功能： • 除具有扫描器功能外，还具有以下功能： • （1）电脑控制系统参数调整及系统匹配与标定功能等。 • （2）防盗密码设定，防盗解锁配钥匙功能。

  13. 2、主要产品 （1）美国通用公司的TECH2、美国福通公司的NGS、美国克莱斯勒公司的DRB- Ⅱ 。 （2）日本丰田公司的Intelligent、日本日产汽车公司的Consult- Ⅱ 、日本本田汽车公司的PGM、日本三菱公司的MUT- Ⅱ 。 （3）德国大众汽车公司的VAG1551,1552,德国奔驰公司的HHT、德国宝马汽车公司的MODIC- Ⅱ 。 （4）韩国大宇公司的Scanner. （5）深圳元征公司的迷你电眼睛（丰田、大众/奥迪、日产、奔驰、三菱、宝马、本田、OBD-Ⅱ现代/大宇等车系）、DDU100（国产车系）。

  14. TECH2通用公司专用解码器 适用于美国通用，上海通用，金杯通用，欧宝，绅宝，五十铃车系。使用北美三合一卡可诊断通用、福特和克莱斯勒三大车系。配上CANdi 可检测控制器局域网（CAN）,配上通用维修编程系统，可为通用车系PCM重新编程，无需更换 PCM中的存储芯片。使用情况：各通用旗下别克、赛欧、五十铃、金杯，上汽五菱维修站标准设备。

  15. 大众奥迪专用检测仪VAG1552 • VAG1552故障扫描仪是德国大众公司为其特约维修站指定的必备汽车诊断设备,在世界范围内不论德国大众、奥迪、斯柯达和西雅特特约服务站，还是国内上海大众、一气大众-奥迪等服务站均采用VAG1552故障扫描仪作为汽车电控系统的诊断设备，其功能是其他任何诊断设备不能代替的。

  16. VAG1552图

  17. 韩国大宇公司的Scanner • 测试功能：读码、清码、数据流、元件驱动、匹配编程示波器功能、万用表功能、点火波形测试、可以与PC机连接 • 可以检测 韩国产的各种车辆! • 现代和起亚车辆的OEM用的HI-SCAN PRO具有同等的检测功能!

  18. X-431超级电眼睛 • X-431目前已有126种车型的诊断软件，能够检测1万多种车型。X-431的检测功能有：查控制电脑型号、读取故障代码、读测量数据流、清除故障代码、系统基本调整、通道调整匹配、钥匙匹配、读独立通道数据测、试执行元件、控制单元编码、系统登录、传送底盘号、就绪测试、钥匙匹配，保养灯归零等。

  19. X-431超级电眼睛

  20. 第二节 在线式电路测试设备 在线式电路测试设备是通过对汽车控制电脑电路的在线测量，进行汽车电控系统故障分析（在线采集数据或图形进行分析）。 一、主要功能 • 1、汽车控制电脑电路数值测量； • 2、汽车控制电脑电路波形分析； • 3、汽车电脑控制系统传感器模拟实验； • 4、汽车电脑控制系统执行器驱动实验； • 5、汽车发动机点火电路波形分析。

  21. 二、主要产品分类 • 1、汽车万用表：能测发动机转速、点火闭合角、占空比、频率、温度、喷油时间。 • 2、汽车示波器：集示波器与汽车万用表达一身。主要产品见图。 • 3、发动机综合分析仪。 • 4、传感器测试/模拟仪：主要产品有美国OTC公司的SST-和SST-X，美国actron公司的2994，深圳元征公司的STS600。

  22. ADD51汽车基本型万用表 LCD显示，最大读数3999。具有数据保持功能、自动量程、自动关机功能、过载保护功能，是汽车电控系统和电子电路故障诊断的最基本、最理想的工具。

  23. ADD51汽车基本型万用表

  24. OTC3820汽车专用示波仪 可测试传感器、执行器、电路、点火（初级和次级点火），快速检测故障； 在线式帮助，包括系统工作原理、测试连接方法、连线颜色、汽车英语缩略语词典、图形辅助显示； 内置汽车数据库、标准波形、故障确定更准确、更方便； 万用表功能可以在一个屏幕上显示3个测量数值，可测试电压、电阻、闭和角、频率、正负峰值、峰值电压、喷油脉宽、喷油时间、点火电压（kv）、燃烧电压（kv）和燃烧时间（ms）；

  25. OTC3820汽车专用示波仪

  26. 发动机综合性能分析仪 四通道示波； 最新车款标准测试； 点火系统测试； 燃油系统测试（选配）；无外载测功； COP式点火波形测试； 最新车款标准波形数据； 启动/充电测试；数字万用表测试；柴油机喷油压力波形测试。

  27. 发动机综合性能分析仪

  28. 汽车传感器模拟测试仪 1、测试汽车电控系统电阻、电压、电流、频率、占空比、温度等信号；2、测试发动机转速和闭合角；3、传感器模拟测试功能，无需更换零件，准确判断汽车传感器好坏；4、检测电控系统的执行元件；5、检测汽车电脑的输入和输出信号；6、检测汽车电路的电压降，判断汽车电路短路和断路的位；7、汽车维修技师最专业的数字诊断工具。

  29. 汽车传感器模拟测试仪

  30. 第三节 综合测试设备 • 结合诊断和分析设备于一体的综合测试设备。 • 典型产品： • 一、美国Snap-on公司的PAC综合测试仪。 • 具有电脑扫描器、点火分析仪、汽车示波器、汽车万用表、废气分析仪、信号模拟器等多种组合功能。 • 二、美国OTC公司的Genisys综合测试仪。 • 具有扫描器、发动机分析仪、、汽车示波器、汽车万用表、废气分析仪功能。

  31. 三、深圳创威联公司生产的车博士Auto-boss: • 具有扫描器、双通道示波器、传感器信号模拟器、音响解码多功能汽车诊断仪等功能。 • 四、深圳元征公司生产的ADC2000汽车诊断电脑。 • 主要具有的功能： • 1、扫描器功能：读取故障码、清除故障码、读取系统数据流、动作测试、故障码分析、防盗解锁配钥匙等。 • 2、四通道示波器功能：主要用于汽车传感受器、初级点火波形执行器及ECU输入/输出控制信号波形的检测和汽车电路分析。 • 3、点火波形分析功能

  32. 4、汽车万用表功能： 可测量电压，频率及占空比等。 5、发动机分析功能： （1）动力平衡测试功能：根据一定的点火顺序自动断缸，通过测试缸前后汽车转速的下降百分比，然后用数值及棒形图显示出来。百分比数值勤越大（或棒形图越高），则说明该气缸的动力性能越好。

  33. （1）气缸效率测试：通过测试相邻两气缸之间的初级点火时间间隔。如果某相邻两气缸之间的点火时间间隔越长，则该相邻两气缸的前一缸的动力性能越差，反应则越好。（1）气缸效率测试：通过测试相邻两气缸之间的初级点火时间间隔。如果某相邻两气缸之间的点火时间间隔越长，则该相邻两气缸的前一缸的动力性能越差，反应则越好。 （2）气缸相对压缩压力测试：在发动机完全断缸的情况下来测量各气缸的启动电流峰值，根据各气缸的电流峰值计算出相对电流峰值最大一缸的电流值的百分比，然后用数值或棒形图显示出来。

  34. 谢谢大家！
