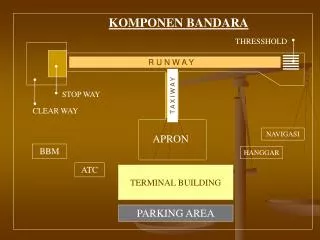

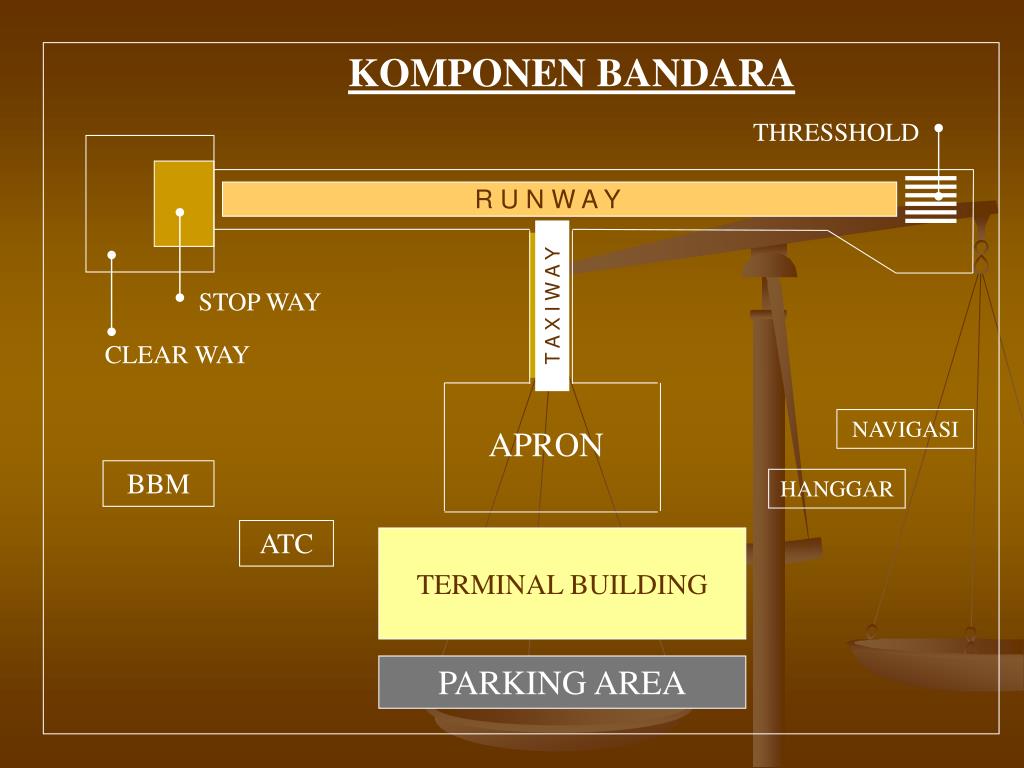

  1. THRESSHOLD KOMPONEN BANDARA R U N W A Y STOP WAY T A X I W A Y CLEAR WAY NAVIGASI APRON BBM HANGGAR ATC TERMINAL BUILDING PARKING AREA

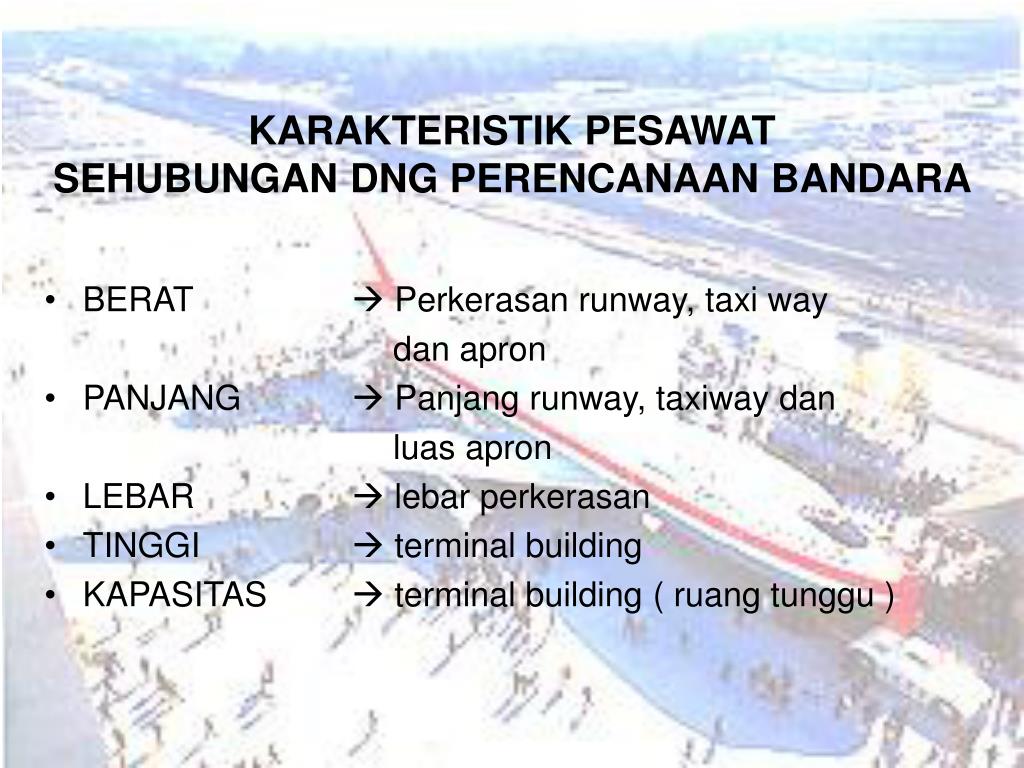

  2. KARAKTERISTIK PESAWAT SEHUBUNGAN DNG PERENCANAAN BANDARA • BERAT  Perkerasan runway, taxi way dan apron • PANJANG  Panjang runway, taxiway dan luas apron • LEBAR  lebar perkerasan • TINGGI  terminal building • KAPASITAS  terminal building ( ruang tunggu )

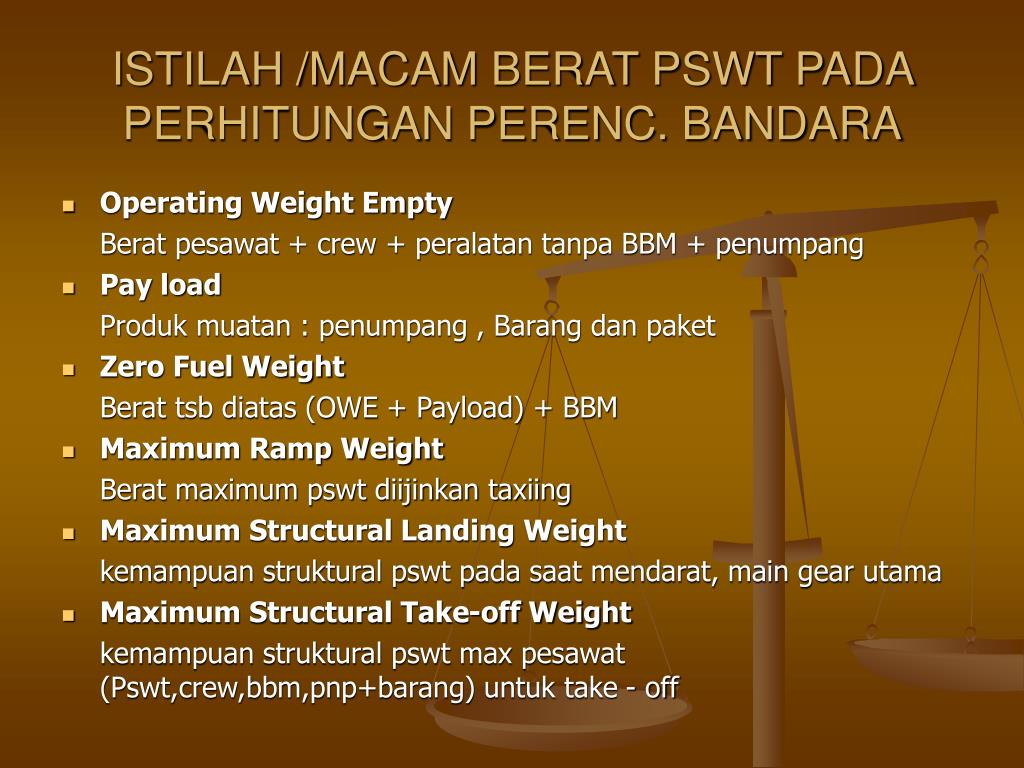

  3. ISTILAH /MACAM BERAT PSWT PADA PERHITUNGAN PERENC. BANDARA • Operating Weight Empty Berat pesawat + crew + peralatan tanpa BBM + penumpang • Pay load Produk muatan : penumpang , Barang dan paket • Zero Fuel Weight Berat tsb diatas (OWE + Payload) + BBM • Maximum Ramp Weight Berat maximum pswt diijinkan taxiing • Maximum Structural Landing Weight kemampuan struktural pswt pada saat mendarat, main gear utama • Maximum Structural Take-off Weight kemampuan struktural pswt max pesawat (Pswt,crew,bbm,pnp+barang) untuk take - off

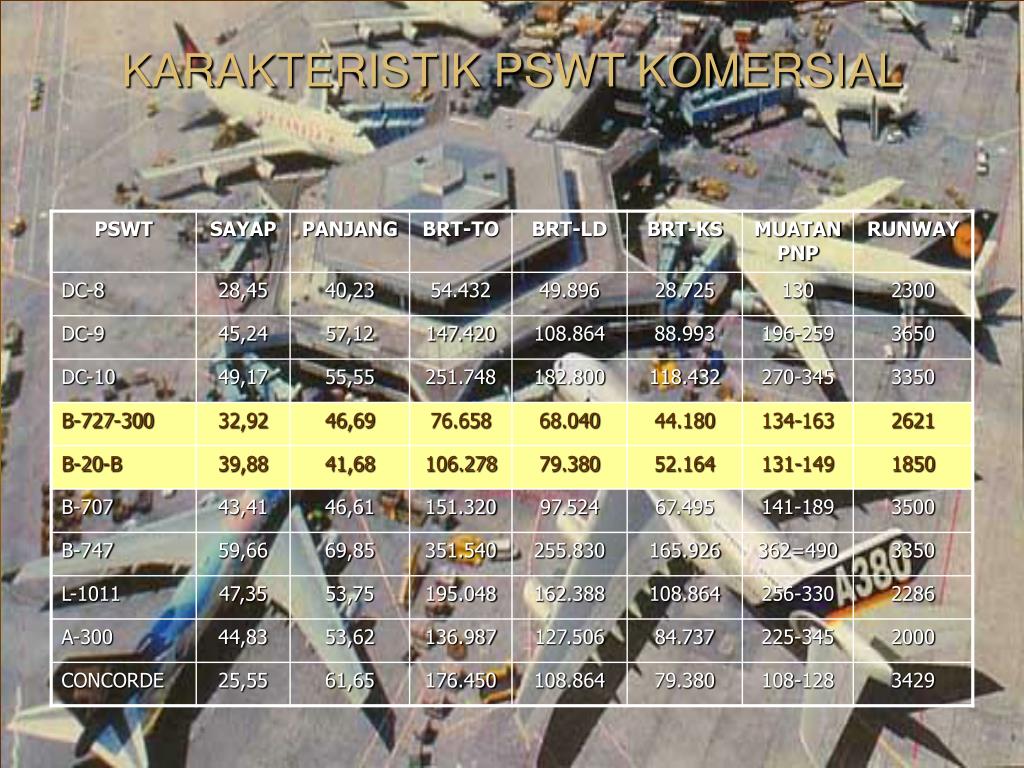

  4. KARAKTERISTIK PSWT KOMERSIAL

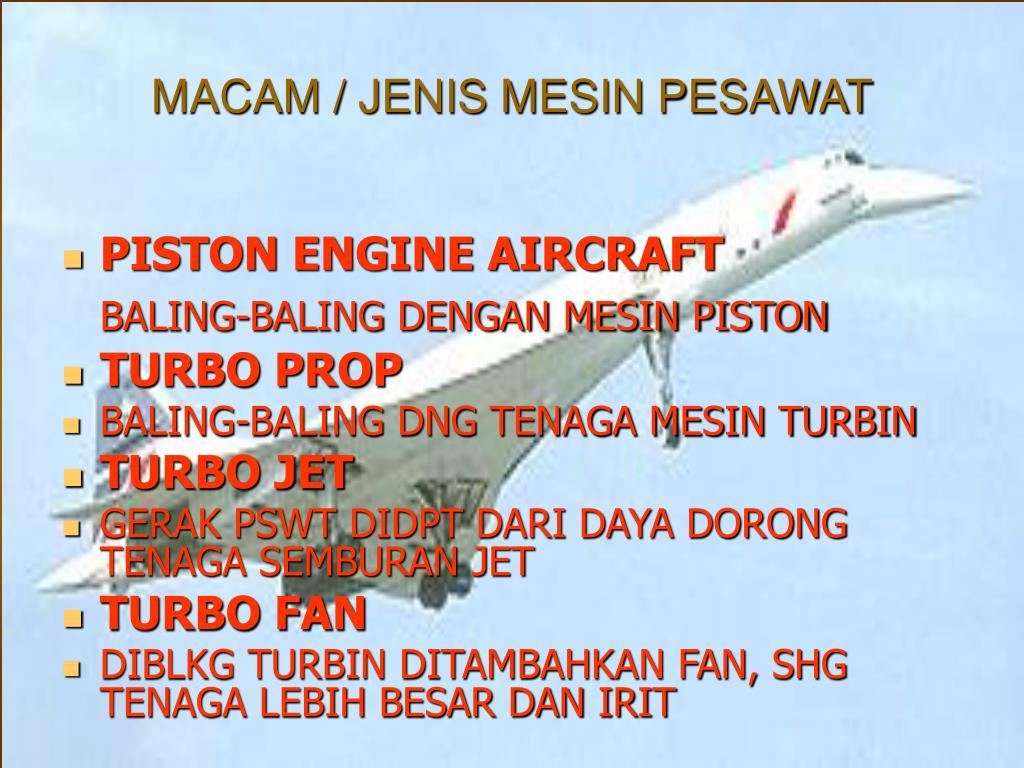

  5. MACAM / JENIS MESIN PESAWAT • PISTON ENGINE AIRCRAFT BALING-BALING DENGAN MESIN PISTON • TURBO PROP • BALING-BALING DNG TENAGA MESIN TURBIN • TURBO JET • GERAK PSWT DIDPT DARI DAYA DORONG TENAGA SEMBURAN JET • TURBO FAN • DIBLKG TURBIN DITAMBAHKAN FAN, SHG TENAGA LEBIH BESAR DAN IRIT

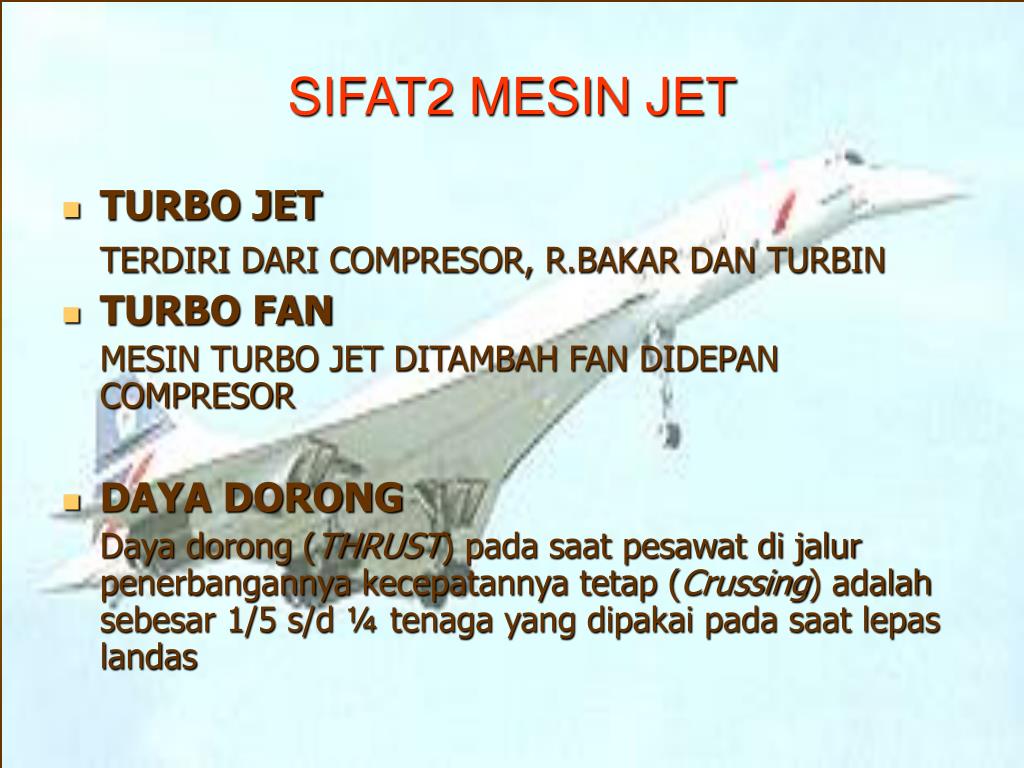

  6. SIFAT2 MESIN JET • TURBO JET TERDIRI DARI COMPRESOR, R.BAKAR DAN TURBIN • TURBO FAN MESIN TURBO JET DITAMBAH FAN DIDEPAN COMPRESOR • DAYA DORONG Daya dorong (THRUST) pada saat pesawat di jalur penerbangannya kecepatannya tetap (Crussing) adalah sebesar 1/5 s/d ¼ tenaga yang dipakai pada saat lepas landas

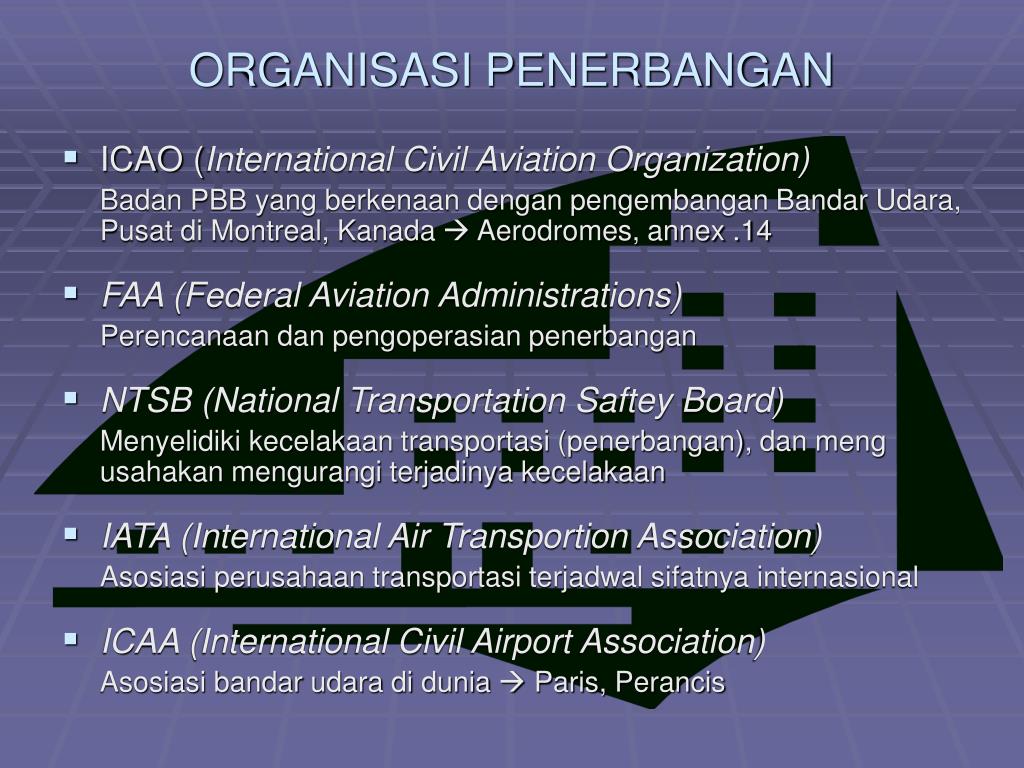

  7. ORGANISASI PENERBANGAN • ICAO (International Civil Aviation Organization) Badan PBB yang berkenaan dengan pengembangan Bandar Udara, Pusat di Montreal, Kanada  Aerodromes, annex .14 • FAA (Federal Aviation Administrations) Perencanaan dan pengoperasian penerbangan • NTSB (National Transportation Saftey Board) Menyelidiki kecelakaan transportasi (penerbangan), dan meng usahakan mengurangi terjadinya kecelakaan • IATA (International Air Transportion Association) Asosiasi perusahaan transportasi terjadwal sifatnya internasional • ICAA (International Civil Airport Association) Asosiasi bandar udara di dunia  Paris, Perancis

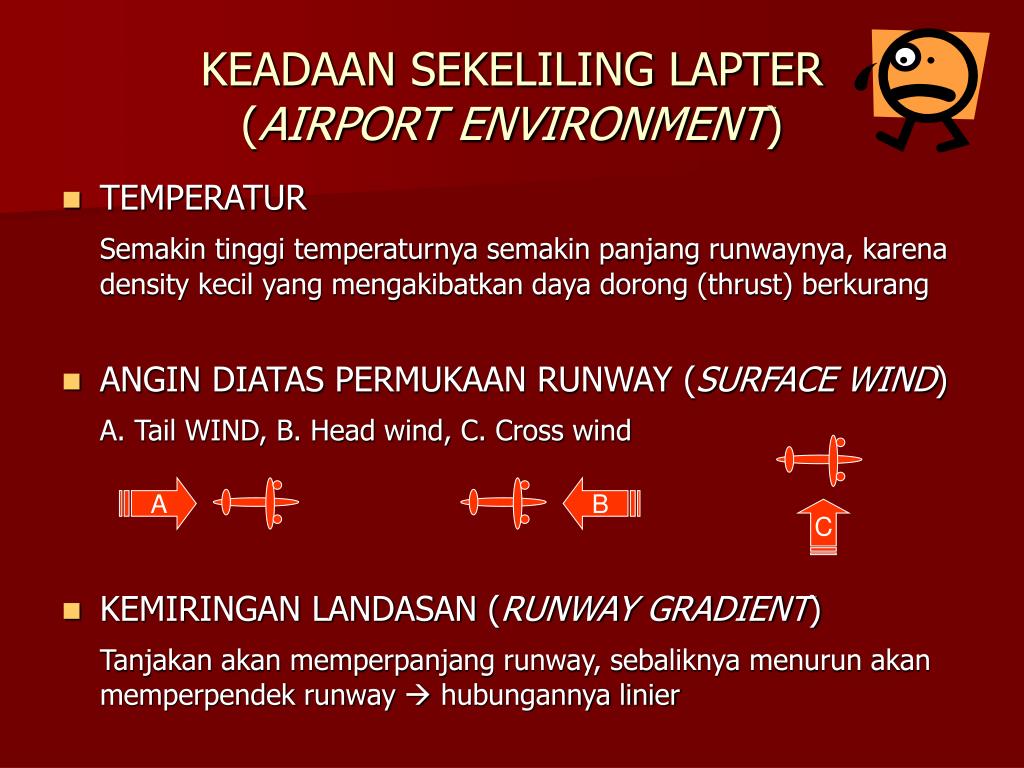

  8. KEADAAN SEKELILING LAPTER(AIRPORT ENVIRONMENT) • TEMPERATUR Semakin tinggi temperaturnya semakin panjang runwaynya, karena density kecil yang mengakibatkan daya dorong (thrust) berkurang • ANGIN DIATAS PERMUKAAN RUNWAY (SURFACE WIND) A. Tail WIND, B. Head wind, C. Cross wind • KEMIRINGAN LANDASAN (RUNWAY GRADIENT) Tanjakan akan memperpanjang runway, sebaliknya menurun akan memperpendek runway  hubungannya linier A B C

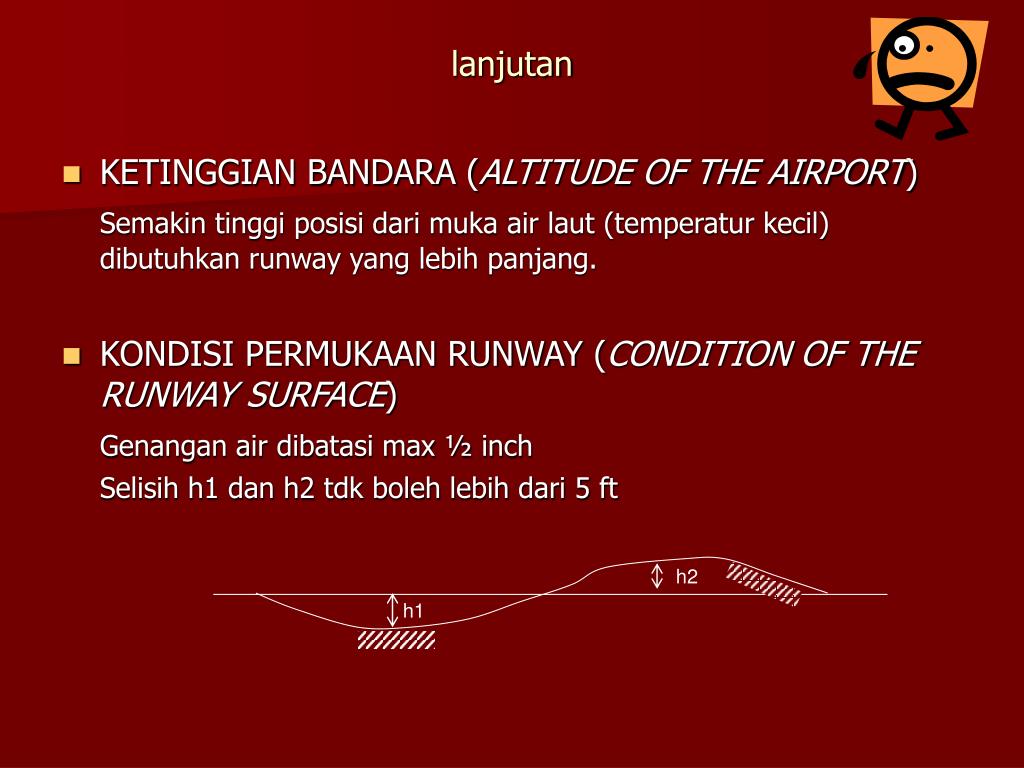

  9. h2 h1 lanjutan • KETINGGIAN BANDARA (ALTITUDE OF THE AIRPORT) Semakin tinggi posisi dari muka air laut (temperatur kecil) dibutuhkan runway yang lebih panjang. • KONDISI PERMUKAAN RUNWAY (CONDITION OF THE RUNWAY SURFACE) Genangan air dibatasi max ½ inch Selisih h1 dan h2 tdk boleh lebih dari 5 ft

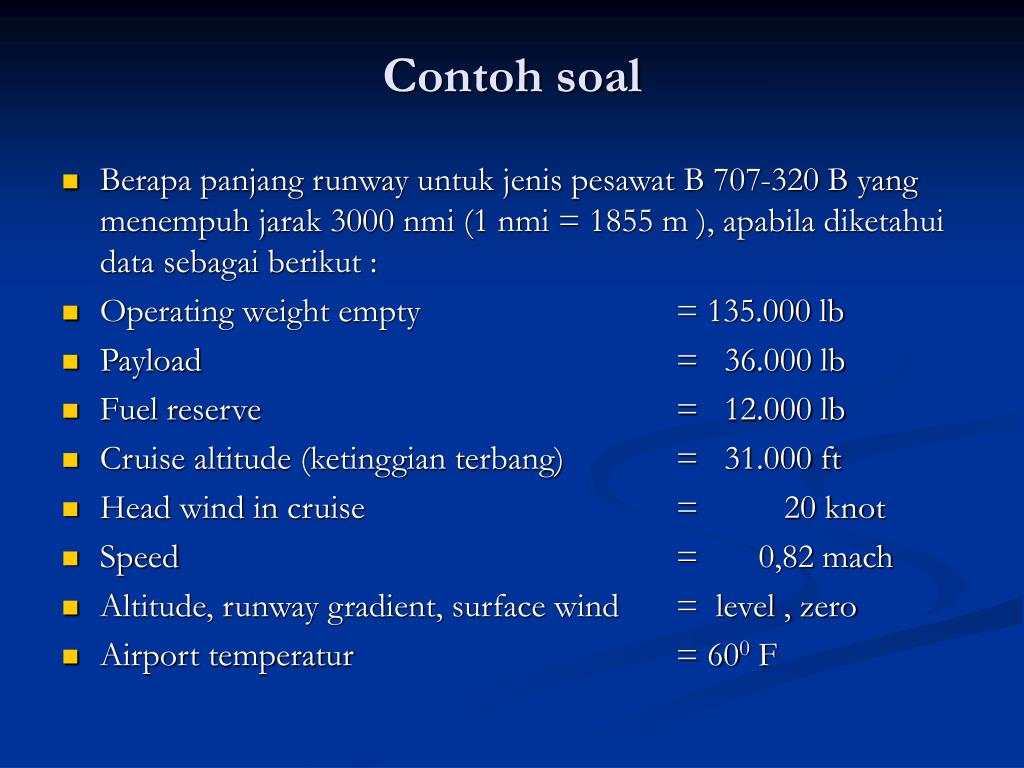

  10. Contoh soal • Berapa panjang runway untuk jenis pesawat B 707-320 B yang menempuh jarak 3000 nmi (1 nmi = 1855 m ), apabila diketahui data sebagai berikut : • Operating weight empty = 135.000 lb • Payload = 36.000 lb • Fuel reserve = 12.000 lb • Cruise altitude (ketinggian terbang) = 31.000 ft • Head wind in cruise = 20 knot • Speed = 0,82 mach • Altitude, runway gradient, surface wind = level , zero • Airport temperatur = 600 F

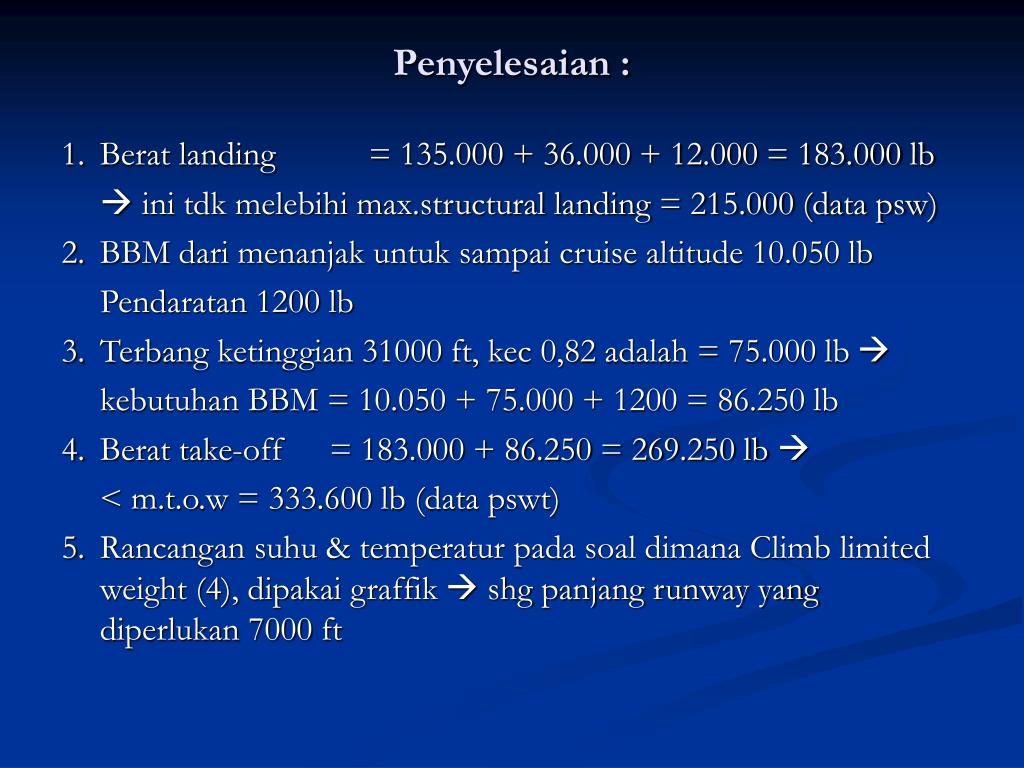

  11. Penyelesaian : 1. Berat landing = 135.000 + 36.000 + 12.000 = 183.000 lb  ini tdk melebihi max.structural landing = 215.000 (data psw) 2. BBM dari menanjak untuk sampai cruise altitude 10.050 lb Pendaratan 1200 lb 3. Terbang ketinggian 31000 ft, kec 0,82 adalah = 75.000 lb  kebutuhan BBM = 10.050 + 75.000 + 1200 = 86.250 lb 4. Berat take-off = 183.000 + 86.250 = 269.250 lb  < m.t.o.w = 333.600 lb (data pswt) 5. Rancangan suhu & temperatur pada soal dimana Climb limited weight (4), dipakai graffik  shg panjang runway yang diperlukan 7000 ft

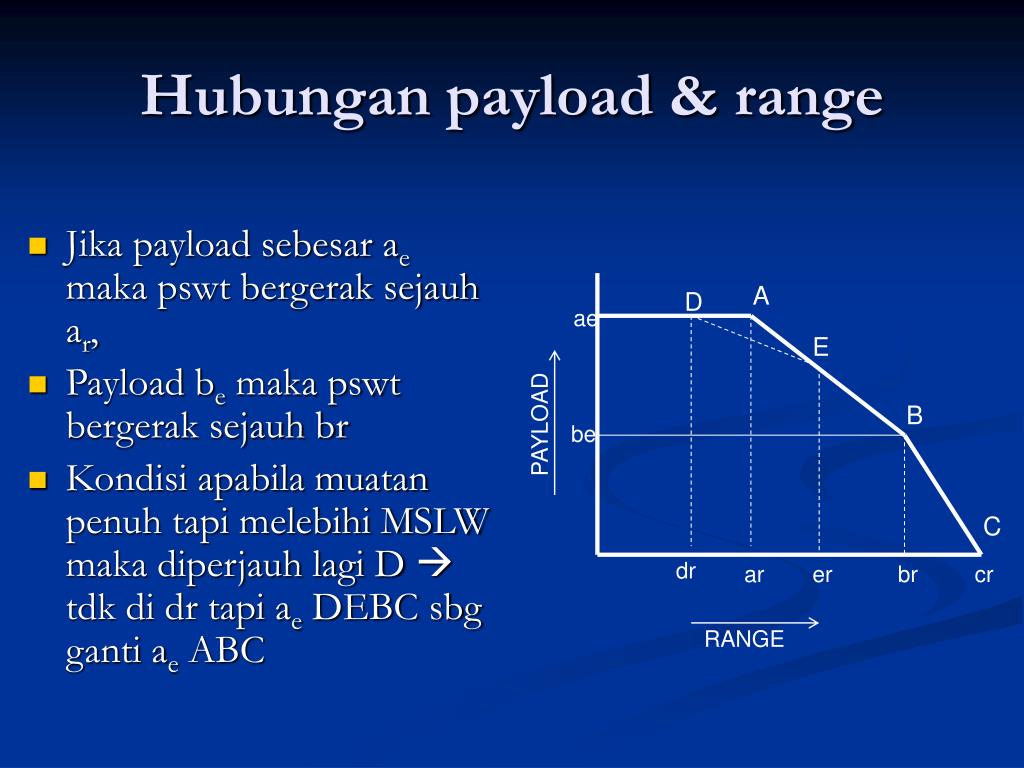

  12. A D ae E B PAYLOAD be C dr ar er br cr RANGE Hubungan payload & range • Jika payload sebesar ae maka pswt bergerak sejauh ar, • Payload be maka pswt bergerak sejauh br • Kondisi apabila muatan penuh tapi melebihi MSLW maka diperjauh lagi D  tdk di dr tapi ae DEBC sbg ganti ae ABC

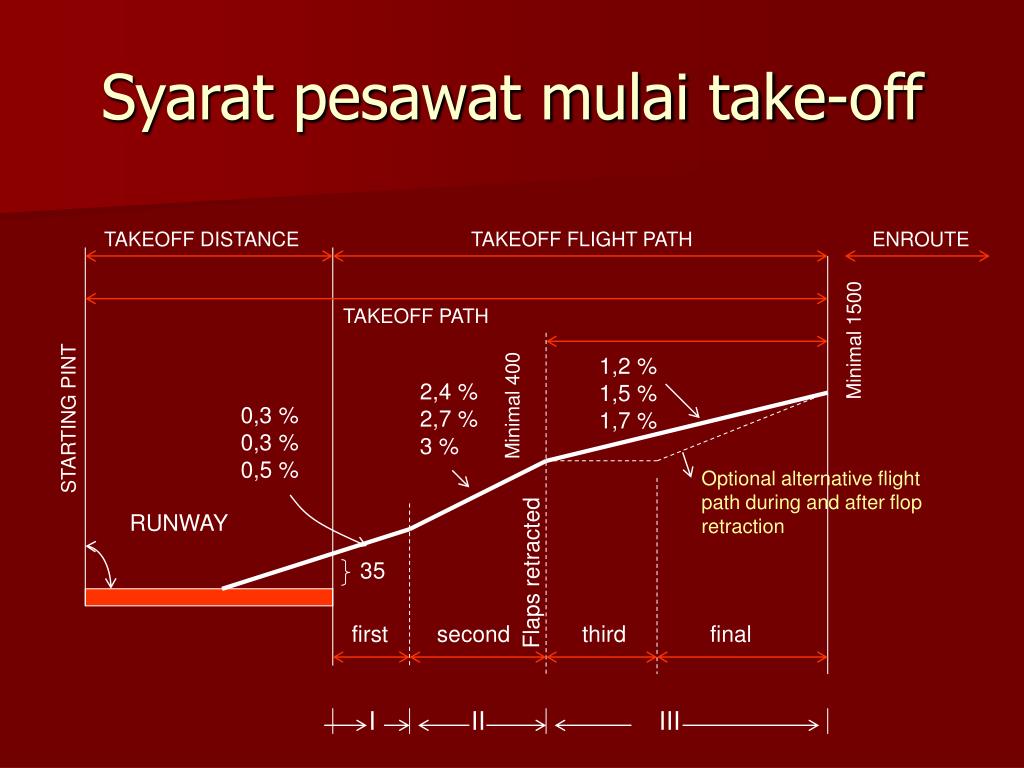

  13. TAKEOFF DISTANCE TAKEOFF FLIGHT PATH ENROUTE TAKEOFF PATH Minimal 1500 1,2 % 1,5 % 1,7 % Minimal 400 2,4 % 2,7 % 3 % STARTING PINT 0,3 % 0,3 % 0,5 % Optional alternative flight path during and after flop retraction RUNWAY Flaps retracted 35 first second third final I II III Syarat pesawat mulai take-off
