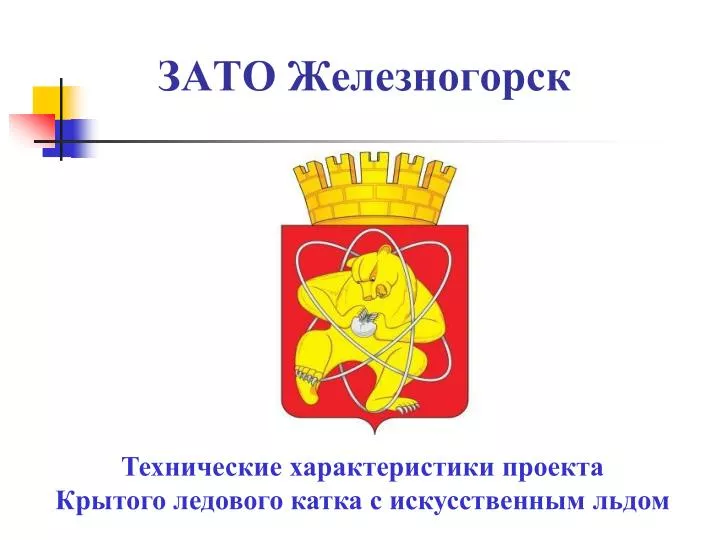

1. ЗАТО Железногорск Технические характеристики проекта Крытого ледового катка с искусственным льдом

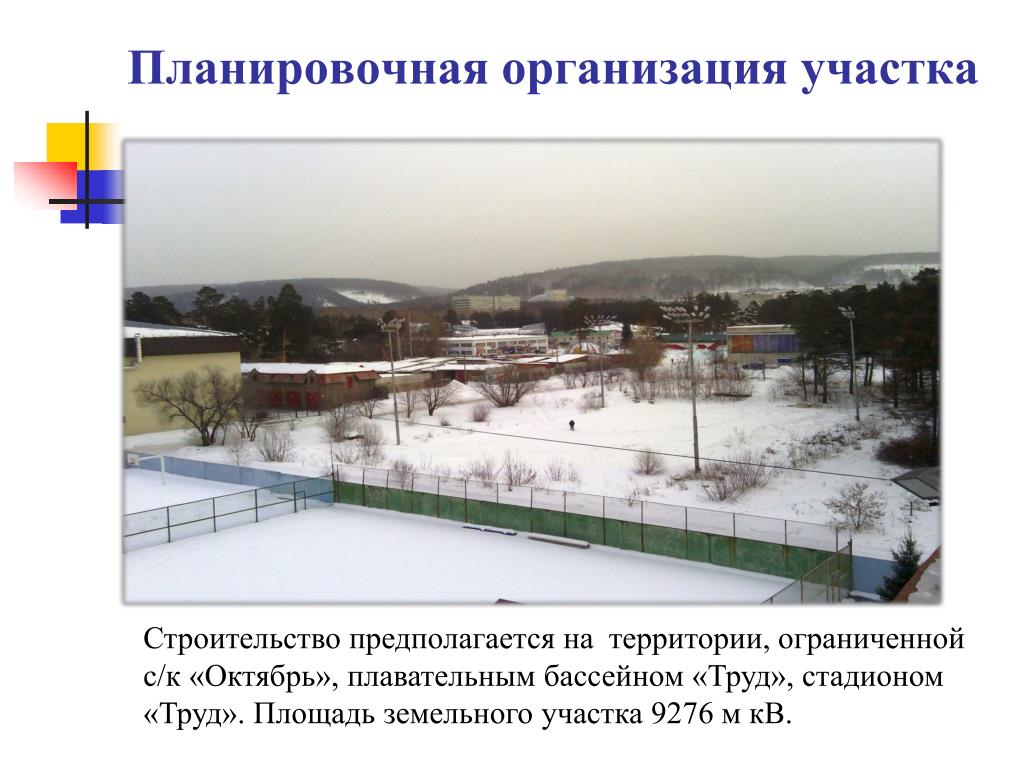

2. Планировочная организация участка Строительство предполагается на территории, ограниченной с/к «Октябрь», плавательным бассейном «Труд», стадионом «Труд». Площадь земельного участка 9276 м кВ.

3. Архитектурные и конструктивные решения • Здание ледового катка состоит из 3-х функциональных блоков: • - блок ледового поля, перекрытого большепролетными конструкциями. • - двухэтажный блок входной группы, бытовых, вспомогательных и технический помещений, Г-образный в плане. • - двухэтажный блок технических помещений с северо-западной стороны здания.

4. Инженерные решения Электроснабжение - Точка подключения – РТП-70 (ул. Кирова, рядом со зданием СФУ). - Протяженность кабельной линии 6 кВ - 920 м. - Встроенная подстанция в здании катка. - Освещение ледового поля. Система освещения: 60 металлогалогенных + 17 люминесцентных светильников 3 режима (соревнования, тренировка, уборка). Водопровод и канализация. - Протяженность наружной сети водоснабжения 15 м, 25м (две точки подключения соответственно). - Протяженность сети наружной канализации 260 м (точка подключения – на площади возле «Ракушки»)

5. Инженерные решения Отопление и вентиляция - система вентиляции и кондиционирования: вентиляция 3 режима (тренировка со зрителями, тренировка, дежурный). Автоматика фирмы SAIA (Швейцария). Приточно-вытяжные установки – «NOVENCO», насосы – «WILO», канальное оборудование – «Лиссант», вентиляторы крышные – «SISTEMAIR». Автоматический выбор параметров в зависимости от режима, секция рециркуляции в приточно-вытяжных установках. Установки CLIMASTER. Сети связи. Локально-вычислительная сеть. Сеть эфирного теле-радиовещания.

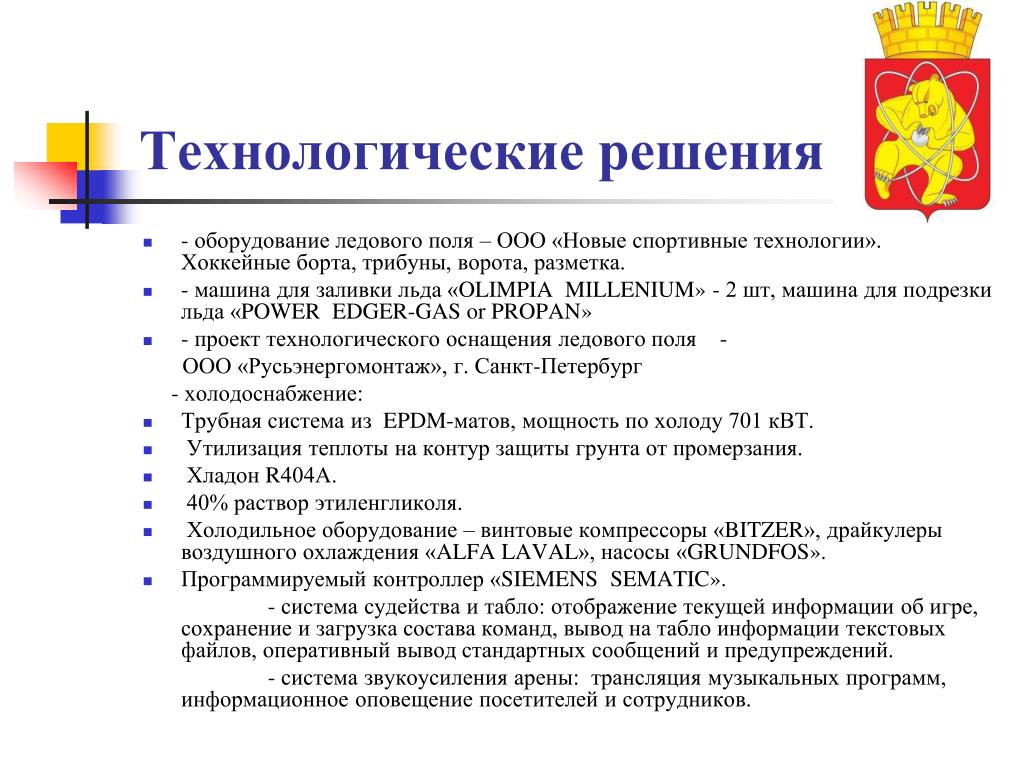

7. Технологические решения • - оборудование ледового поля – ООО «Новые спортивные технологии». Хоккейные борта, трибуны, ворота, разметка. • - машина для заливки льда «OLIMPIAMILLENIUM» - 2 шт, машина для подрезки льда «POWEREDGER-GAS or PROPAN» • - проект технологического оснащения ледового поля - ООО «Русьэнергомонтаж», г. Санкт-Петербург - холодоснабжение: • Трубная система из EPDM-матов, мощность по холоду 701 кВТ. • Утилизация теплоты на контур защиты грунта от промерзания. • Хладон R404А. • 40% раствор этиленгликоля. • Холодильное оборудование – винтовые компрессоры «BITZER», драйкулеры воздушного охлаждения «ALFA LAVAL», насосы «GRUNDFOS». • Программируемый контроллер «SIEMENSSEMATIC». - система судейства и табло: отображение текущей информации об игре, сохранение и загрузка состава команд, вывод на табло информации текстовых файлов, оперативный вывод стандартных сообщений и предупреждений. - система звукоусиления арены: трансляция музыкальных программ, информационное оповещение посетителей и сотрудников.

13. Инженерные решения Система контроля и управления доступом. Две рамки металлоискателей. Ручные металлодетекторы. Блокировка основных помещений. Система видеонаблюдения (наружное и внутреннее). Мероприятия по обеспечению доступности. Десять мест для зрителей с ограниченными возможностями передвижения. Электрический подъемник для подъема на подиум. Полное обеспечение доступности по первому этажу. Санузел.

14. Работы на стадии проектирования Архитектурные и строительные решения • - изменено месторасположение опорных колонн блока ледового поля с целью расширения обзора ледовой площадки для зрителей • - изменен уклон фасада, тем самым получена возможность использования дополнительной площади помещения ледовой арены для размещения дополнительных посадочных мест. Облик здания изменен в соответствии с архитектурой спортивного городка. • - изменена планировка второго этажа с целью исключения эксплуатируемой кровли • - изменена компоновка помещений второго этажа • - предусмотрена комментаторская кабина по центру ледового поля • - расширена ширина тротуаров до максимальной, увеличено количество, скамеек, урн, предусмотрены козырьки над наружными входами в подвальное помещение.

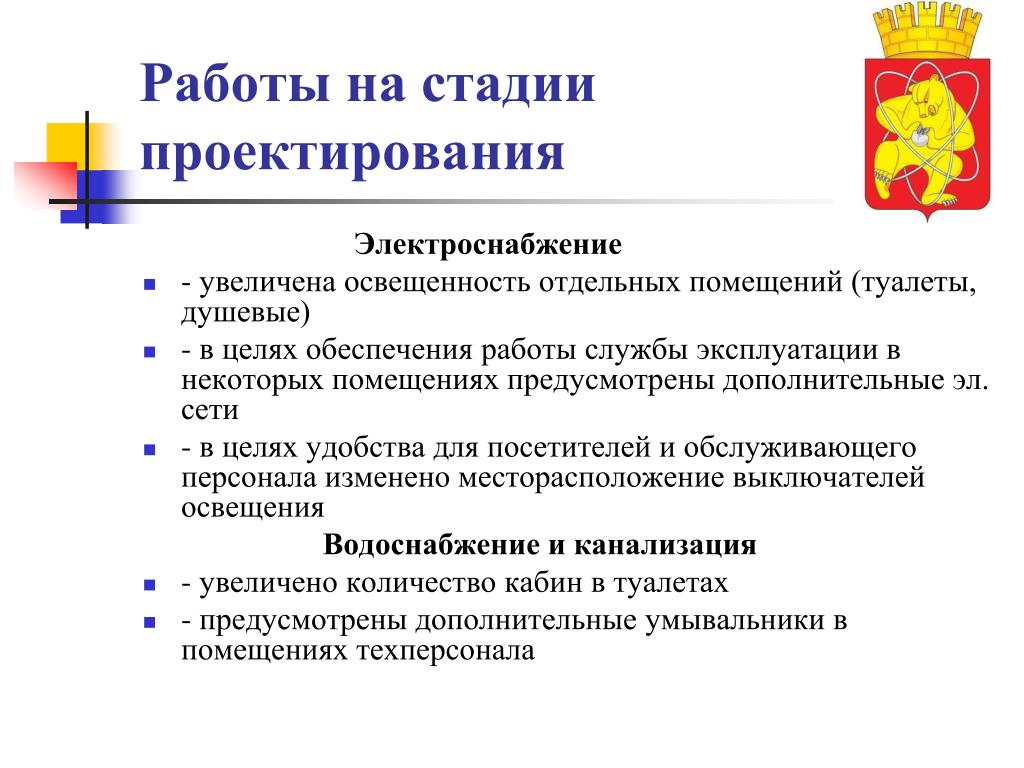

15. Работы на стадии проектирования Электроснабжение • - увеличена освещенность отдельных помещений (туалеты, душевые) • - в целях обеспечения работы службы эксплуатации в некоторых помещениях предусмотрены дополнительные эл. сети • - в целях удобства для посетителей и обслуживающего персонала изменено месторасположение выключателей освещения Водоснабжение и канализация • - увеличено количество кабин в туалетах • - предусмотрены дополнительные умывальники в помещениях техперсонала

16. Работы на стадии проектирования Отопление и вентиляция • - внесены изменения в схемы приточной и вытяжной вентиляции в целях привязки к шкафам для сушки одежды • - предусмотрено антикоррозийное покрытие технологических трубопроводов в яме снеготаяния. • - скорректировано место расположения единого пульта управления вентиляцией Технологическая часть • - предусмотрено 8 раздевальных помещений для занимающихся (6 для хоккейных команд, 2 для работы пункта проката) • - предусмотрено оборудование зала для презентаций в фойе второго этажа • - предусмотрено прозрачное ограждение кафе на втором этаже со стороны ледового поля • - внесены изменения в количество и ассортимент станков для заточки коньков • - предусмотрено дополнительное оборудование в санузлах для инвалидов и общих санузлах • - учтены замечания по количеству и ассортименту мебели • - изменена спецификация оборудования и оснащения медицинского кабинета • - увеличено количество шкафов для сушки хоккейной формы • - предусмотрено специальное каучуковое покрытие пола в раздевальных помещениях для команд и для занимающихся • - в зале хореографии предусмотрен паркет, балетные станки, музыкальный центр • - предусмотрен подъемник для выполнения работ по обслуживанию системы освещения ледового поля

17. Работы на стадии проектирования Сети связи, локальные сети связи. • - добавлены компьютерные места в кабинетах врача и кассе Система контроля и управления доступом • - внесены дополнения в структуру системы контроля и управления доступом в части увеличения количества помещений, имеющих ограничения по доступу • - предусмотрены ручные металлодетекторы Система видеонаблюдения • - внесена корректировка в количество и места расположения видеокамер Система охраны • - внесены дополнения по объему блокируемых дверей и окон в сторону увеличения • - совмещены пост охраны и комната камер слежения

19. Основные параметры Сведения о потребности в электроэнергии

20. Основные параметры • Максимальная вместимость крытого катка – 577 человек • Количество мест на трибунах – 300 мест, в том числе: 10 мест для инвалидов • Режим работы катка: Количество рабочих дней – 290 Время работы - с 08.00 до 22.00. • Количество одновременно занимающихся - 50 • Время занятий – 2 часа • Количество смен для занимающихся – 7 • Количество смен для администрации – 1 (с 9.00 до 18.00) • Количество смен для обслуживающего персонала – 2 (1-я смена - с 8.00 до 15.00; 2-я смена – с 15.00 до 22.00) • Количество работающих в крытом катке – 57 человек

21. Основные параметры Технологическая структура капитальных вложений * - Стоимость указана в ценах 3 кв. 2011г

22. Готовность МАУ «КОСС» к строительству катка • Служба эксплуатации сформирована. • В штатном расписании: инженер-электрик, инженер-технолог, инженер-сантехник. • Бригады электромонтеров, сантехников. • Пройдены курсы повышения квалификации по темам: • «Строительный контроль» - 1 чел. • «Функции застройщика и технического заказчика. Строительный контроль» - 1 чел., • «Договорная работа и экономические аспекты в строительстве» - 1 чел. • «Прораб строительной организации» - 1 чел. • Место повышения квалификации: Санкт-Петербург, Москва.
