  1. 实验二：码型变换（CMI）实验

  2. 一.实验目的 1.了解光纤通信采用的线路码型。 2.掌握CMI码的特点。 3.了解CMI的编解码实现方法。

  3. 二.预习要求 1.阅读光纤通信系统原理的线路码型章节。 2.熟悉相关电路的芯片功能。

  4. 三.实验电路工作原理 1.电路组成 CMI码即为传号翻转码，“1”交替地用“00”和“11”表示，而“0”则固定用“01”表示，因此1bit变为2bit，故属于二电平的NRZ的1B2B码型，这种码的特点是有一定的纠错能力，易于实现，，易于定时提取，因此在低速系统中选为传输码型，图3-1为CMI码与NRZ的关系。

  5. 图3-1 CMI码与NRZ码的转换关系

  6. a.编码电路 编码电路接受来自信号源的单极性非归零码（NRZ）码，并把这种码型送至光发送单元，其框图如图3-2所示，图3-3是它的电原理图

  7. 四.实验内容 1.用示波器测出各测量点波形，并对每一个测量点的波形加以分析。 2.分析伪随机码发生器的工作原理并画出输出波形。

  8. 图3-2 CMI编码框图

  9. 五.实验报告要求 1.分析电路的工作原理，叙述其工作过程。 2.根据测试的实验数据，现象与波形。写出分析的结果与实测的是否一致。

  10. 单极性码输入本单元后首先用CLK同步，例如输入若是传号，则翻转输出，若是空号，则打开门开关，使时钟的反送输出，本实验电路的伪随机码为15位的PN码，其驶入的信码序列如图2-4所示单极性码输入本单元后首先用CLK同步，例如输入若是传号，则翻转输出，若是空号，则打开门开关，使时钟的反送输出，本实验电路的伪随机码为15位的PN码，其驶入的信码序列如图2-4所示

  11. 图2-4 15位的伪随机码型

  12. b.CMI解码 解码采用如下思想：当时钟和信码对齐时，如果输入的是“11”或“00”，则输出为“1”，如果输入的是“10”或“01”，则输出为“0”图2-7是解码电路的各点波形图

  13. 图2-7 CMI解码电路各点波形

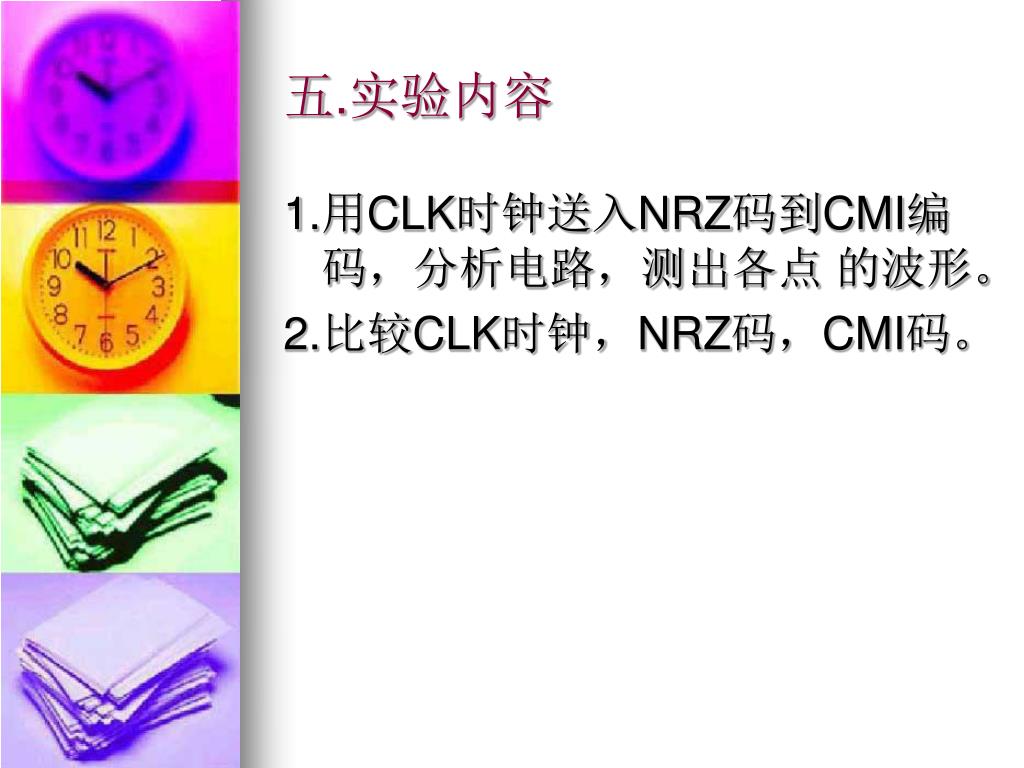

  14. 五.实验内容 1.用CLK时钟送入NRZ码到CMI编码，分析电路，测出各点 的波形。 2.比较CLK时钟，NRZ码，CMI码。

  15. 六.思考题 1.光纤能否传HDB3码？ 2.重新设计一种CMI编解码方案。
