Presentation Transcript
slide3

IT is Exponential

משתמשים

אפליקציות

המחשוב הארגוני

תשתית מרכזי המחשוב

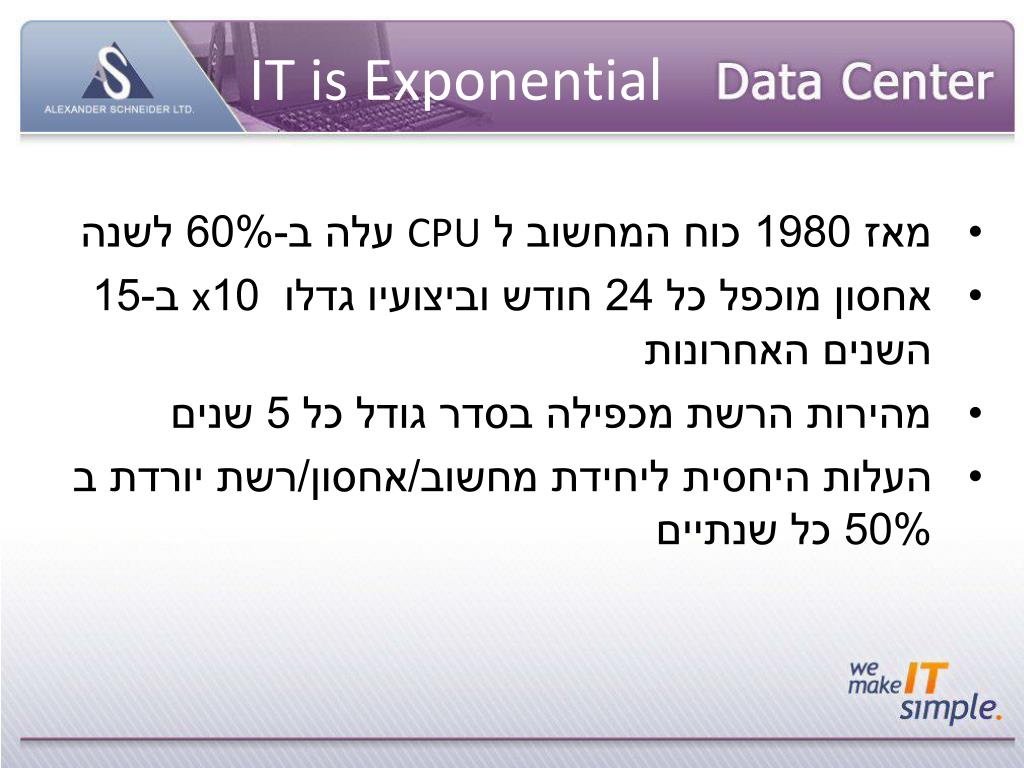

slide4

IT is Exponential

מאז 1980 כוח המחשוב ל CPU עלה ב-60% לשנה

אחסון מוכפל כל 24 חודש וביצועיו גדלו 10xב-15 השנים האחרונות

מהירות הרשת מכפילה בסדר גודל כל 5 שנים

העלות היחסית ליחידת מחשוב/אחסון/רשת יורדת ב 50% כל שנתיים

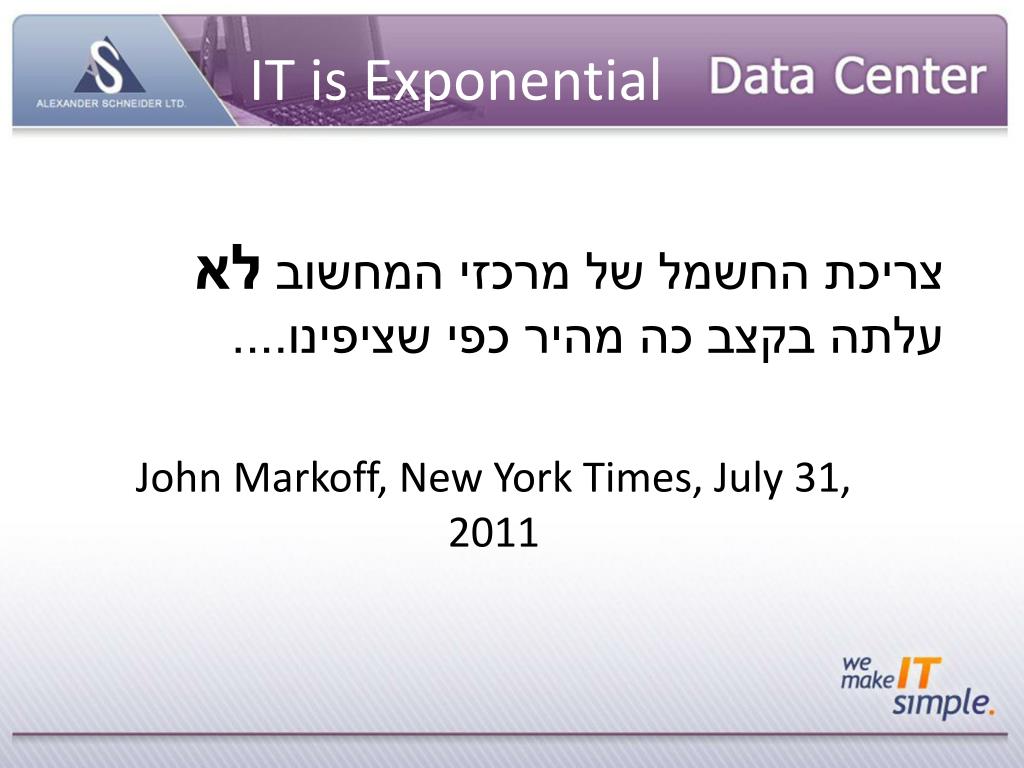

slide5

IT is Exponential

צריכת החשמל של מרכזי המחשוב לא עלתה בקצב כה מהיר כפי שציפינו....

John Markoff, New York Times, July 31, 2011

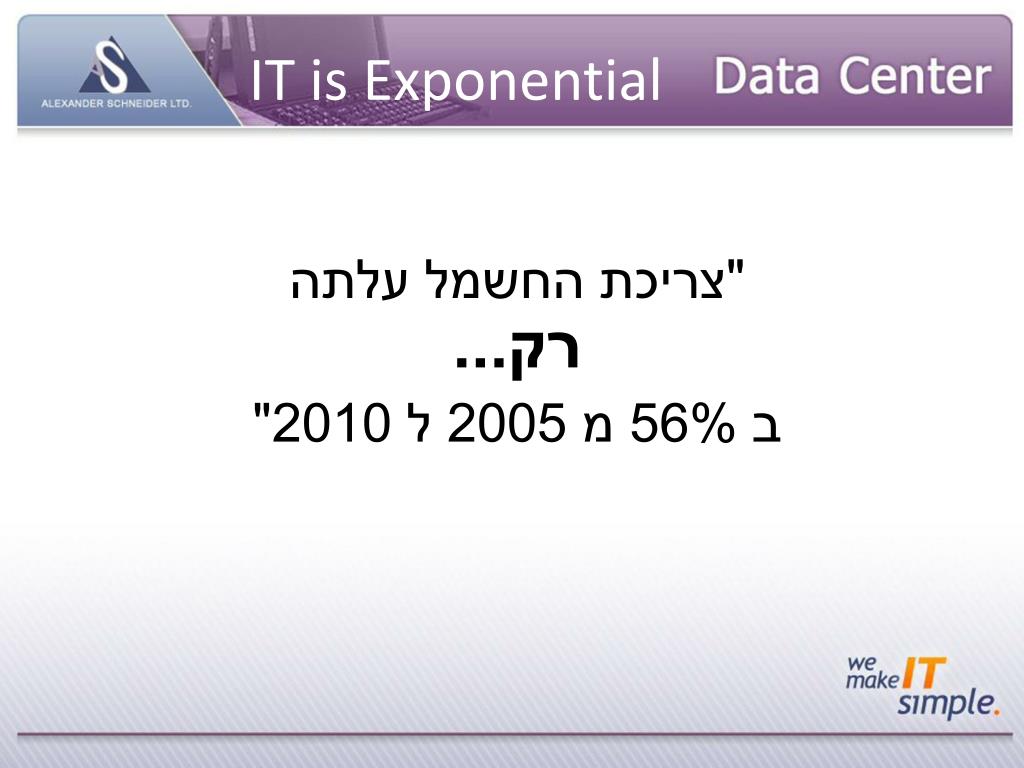

slide6

IT is Exponential

"צריכת החשמל עלתה רק...

ב 56% מ 2005 ל 2010"

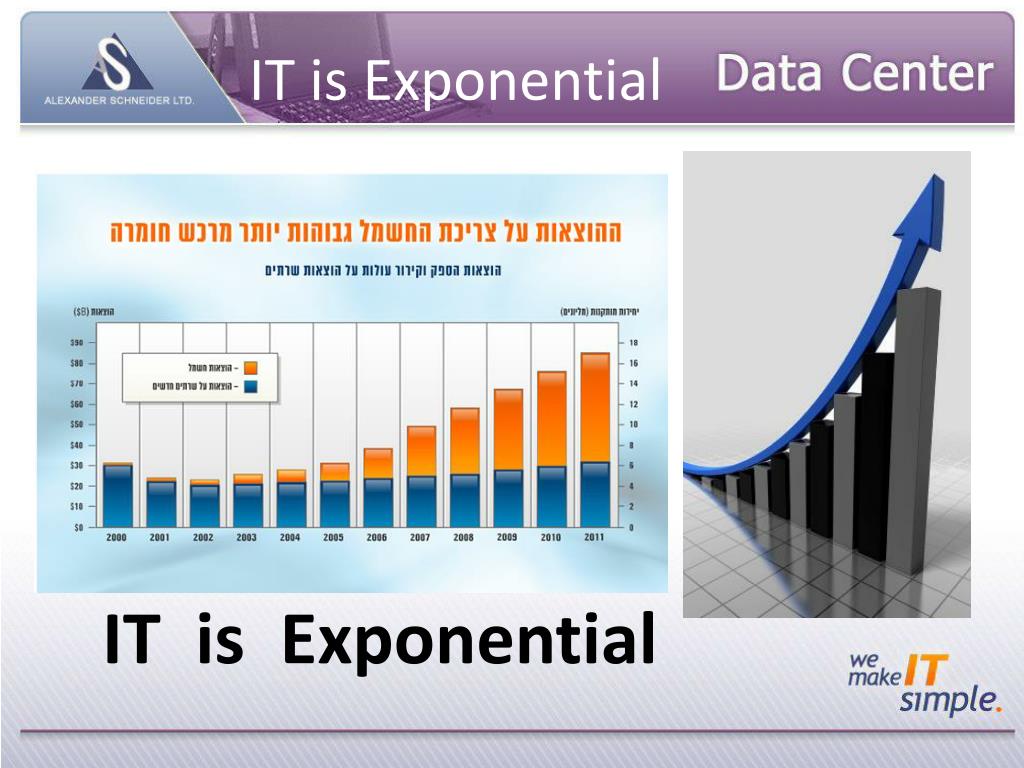

slide7

IT is Exponential

IT is Exponential

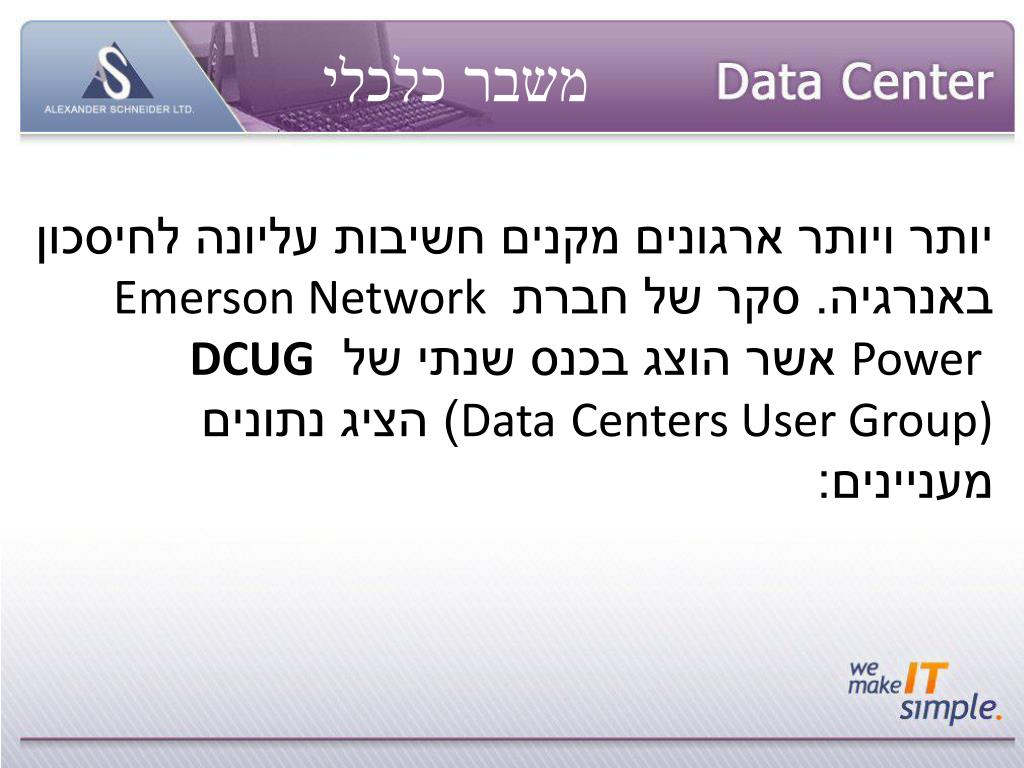

slide8

משבר כלכלי

יותר ויותר ארגונים מקנים חשיבות עליונה לחיסכון באנרגיה. סקר של חברת Emerson Network Power אשר הוצג בכנס שנתי של DCUGCenters User Group)Data) הציג נתונים מעניינים:

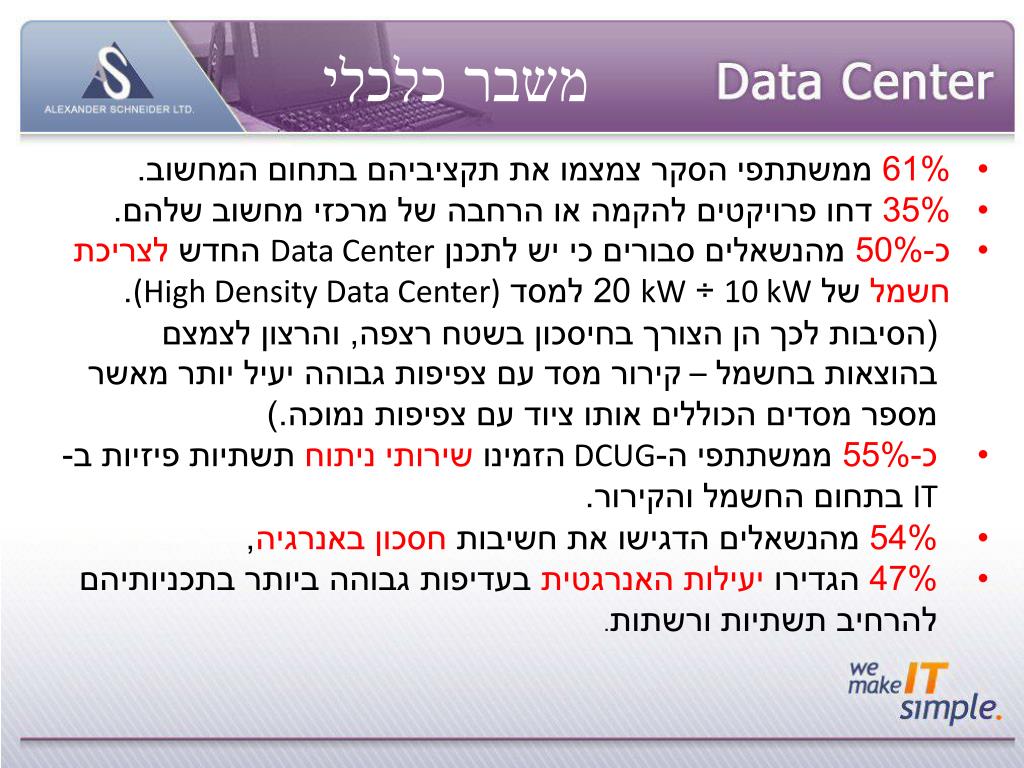

slide9

משבר כלכלי

  • 61% ממשתתפי הסקר צמצמו את תקציביהם בתחום המחשוב.
  • 35% דחו פרויקטים להקמה או הרחבה של מרכזי מחשוב שלהם.
  • כ-50% מהנשאלים סבורים כי יש לתכנן Data Center החדש לצריכת חשמל של 10 kW ÷ kW 20 למסד (High Density Data Center).
    • (הסיבות לכך הן הצורך בחיסכון בשטח רצפה, והרצון לצמצם בהוצאות בחשמל – קירור מסד עם צפיפות גבוהה יעיל יותר מאשר מספר מסדים הכוללים אותו ציוד עם צפיפות נמוכה.)
  • כ-55% ממשתתפי ה- DCUGהזמינו שירותי ניתוח תשתיות פיזיות ב-IT בתחום החשמל והקירור.
  • 54% מהנשאלים הדגישו את חשיבותחסכון באנרגיה,
  • 47%הגדירו יעילות האנרגטית בעדיפות גבוהה ביותר בתכניותיהם להרחיב תשתיות ורשתות.

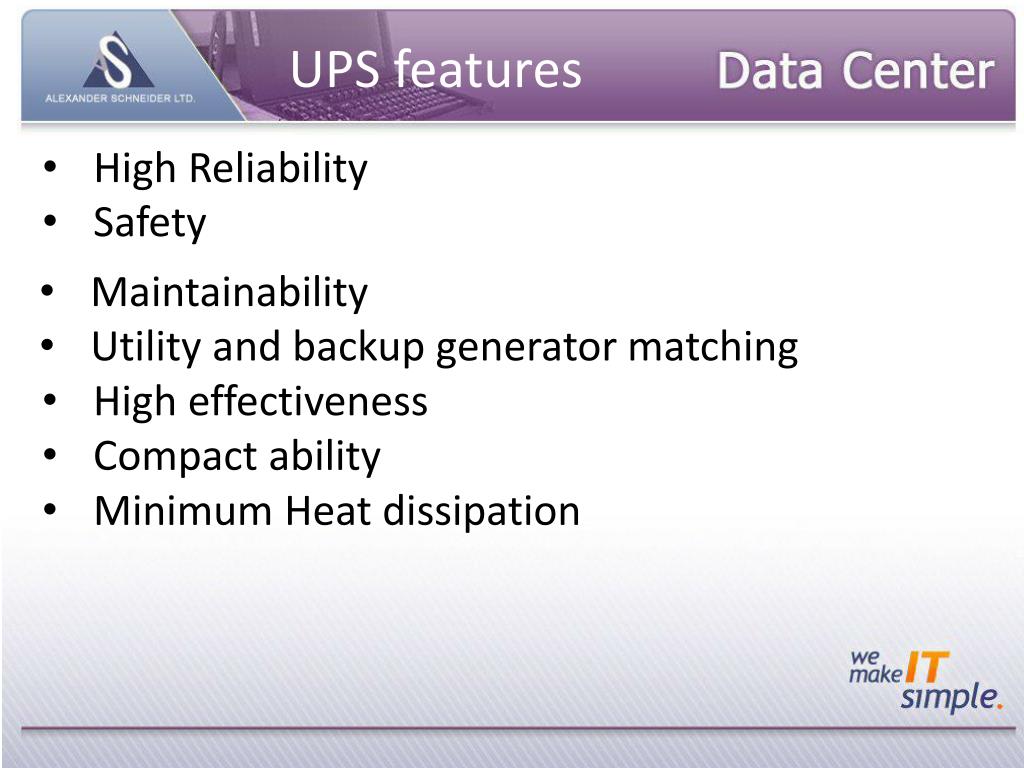

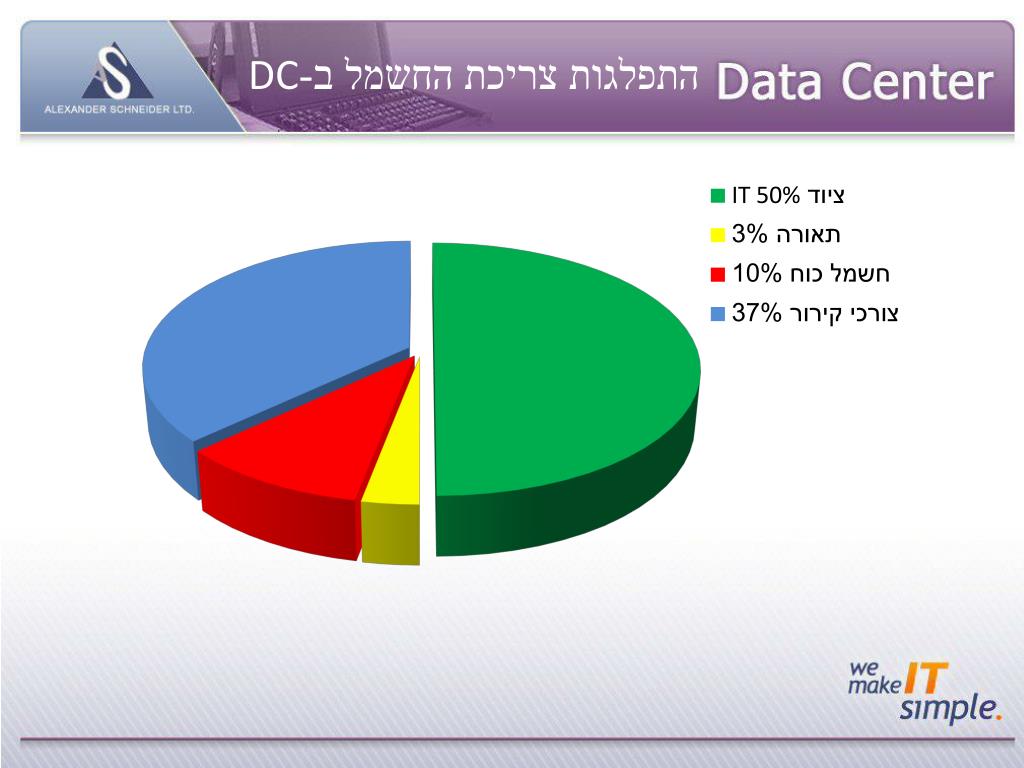

slide11

UPS features

  • High Reliability
  • Safety

`

  • Maintainability
  • Utility and backup generator matching
  • High effectiveness
  • Compact ability
  • Minimum Heat dissipation
slide13

המרה אולטימטיבית (כפולה)

  • שיטת המרה כפולה שולטת בשוק מערכות UPS מרכזיות:
  • אמינות גבוהה מאוד
  • הגנה מושלמת של עומס קריטי מאירועים ברשת החשמל
  • גיבוי מיטבי להפסקות חשמל
  • צורת הגל יציבה "ונקיה מאוד"
  • המחיר הכבד
  • ירידה ביעילות האנרגטית
  • התחממותם
  • בשל עליה מתמדת בגודל מרכזי IT ומחירי החשמל, המהנדסים של מרבית היצרנים עבדו בשנים האחרונות ללא לאות על שיפור היעילות האנרגטית.

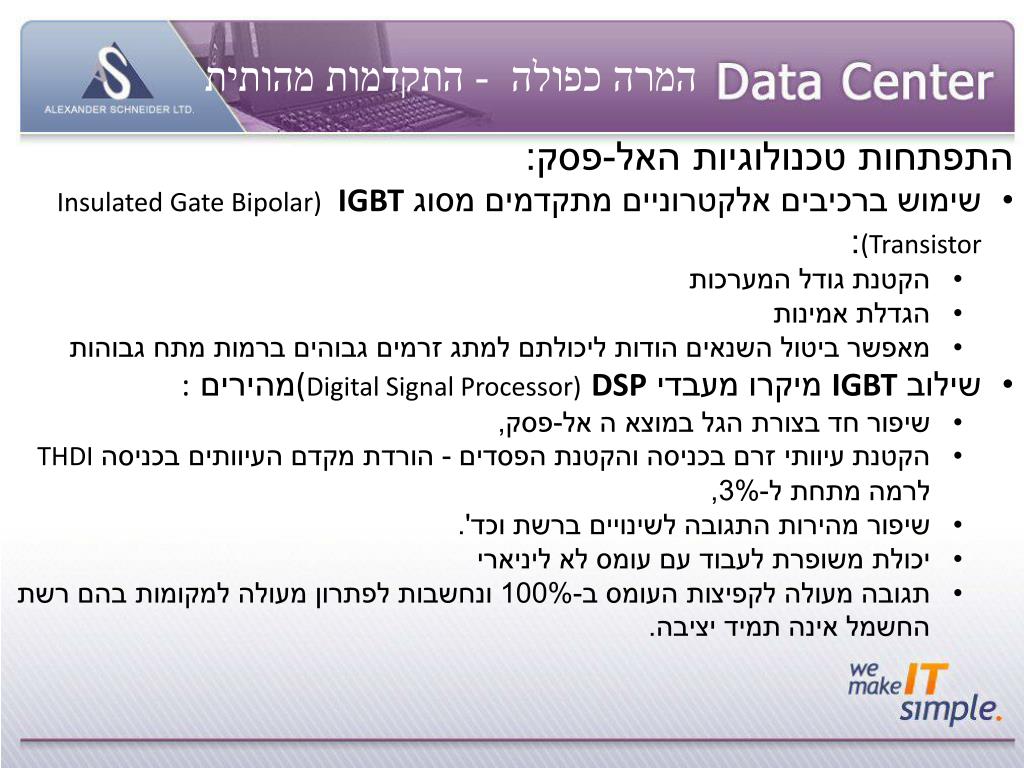

slide14

המרה כפולה - התקדמות מהותית

  • התפתחות טכנולוגיות האל-פסק:
  • שימוש ברכיבים אלקטרוניים מתקדמים מסוג IGBTInsulated Gate Bipolar) (Transistor:
    • הקטנת גודל המערכות
    • הגדלת אמינות
    • מאפשר ביטול השנאים הודות ליכולתם למתג זרמים גבוהים ברמות מתח גבוהות
  • שילוב IGBT מיקרו מעבדי DSP(Digital Signal Processor)מהירים :
    • שיפור חד בצורת הגל במוצא ה אל-פסק,
    • הקטנת עיוותי זרם בכניסה והקטנת הפסדים - הורדת מקדם העיוותים בכניסה THDI לרמה מתחת ל-3%,
    • שיפור מהירות התגובה לשינויים ברשת וכד'.
    • יכולת משופרת לעבוד עם עומס לא ליניארי
    • תגובה מעולה לקפיצות העומס ב-100% ונחשבות לפתרון מעולה למקומות בהם רשת החשמל אינה תמיד יציבה.

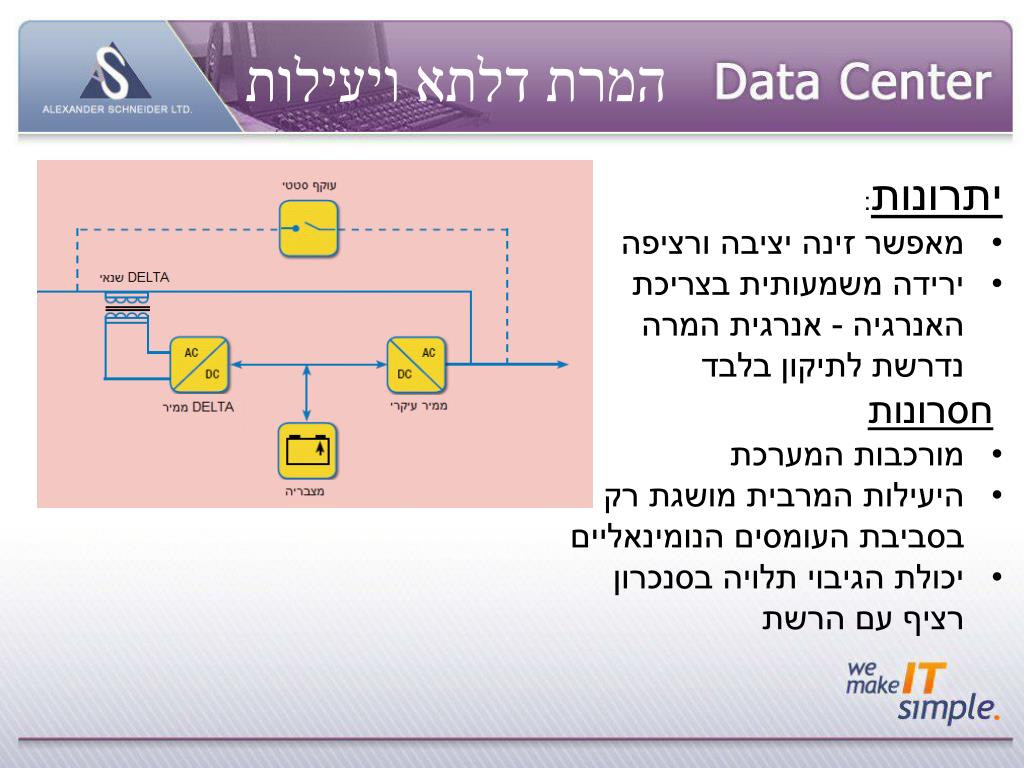

slide15

המרת דלתא ויעילות

  • יתרונות:
  • מאפשר זינה יציבה ורציפה
  • ירידה משמעותית בצריכת האנרגיה - אנרגית המרה נדרשת לתיקון בלבד
  • חסרונות
  • מורכבות המערכת
  • היעילות המרבית מושגת רק בסביבת העומסים הנומינאליים
  • יכולת הגיבוי תלויה בסנכרון רציף עם הרשת

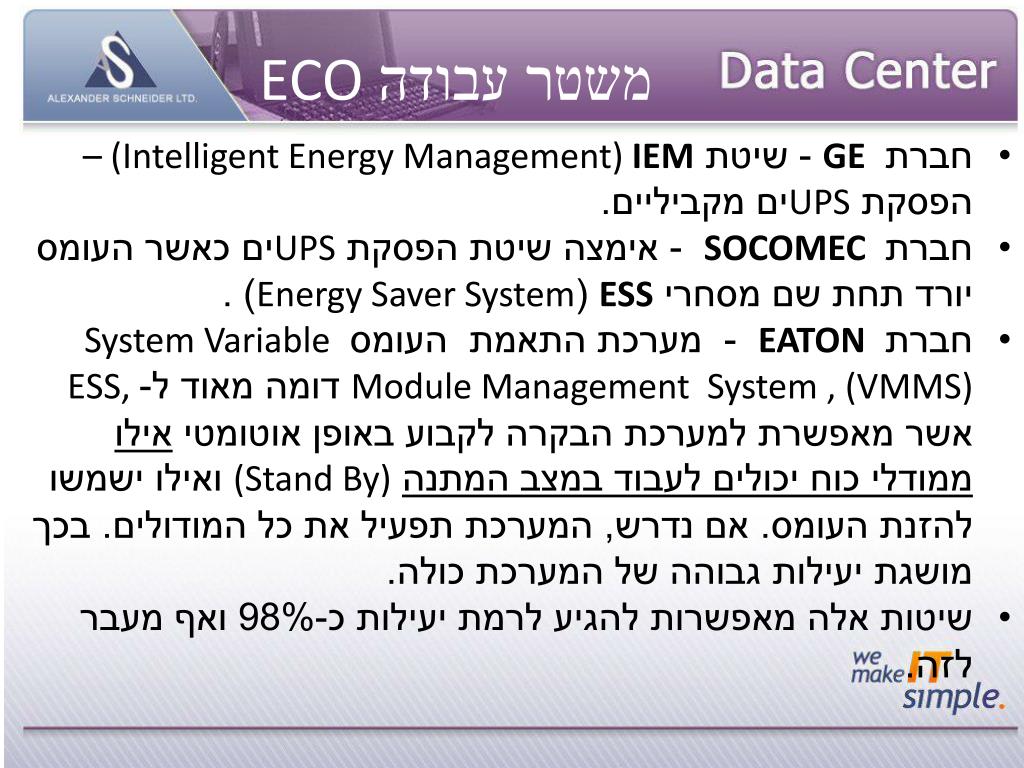

slide16

משטר עבודה ECO

  • חברת GE- שיטת Intelligent Energy Management) IEM) – הפסקת UPSים מקביליים.
  • חברת SOCOMEC - אימצה שיטת הפסקת UPSים כאשר העומס יורד תחת שם מסחרי ESS(Energy Saver System) .
  • חברת EATON - מערכת התאמת העומס System Variable Module Management System , (VMMS) דומה מאוד ל-ESS, אשר מאפשרת למערכת הבקרה לקבוע באופן אוטומטי אילו ממודלי כוח יכולים לעבוד במצב המתנה(Stand By) ואילו ישמשו להזנת העומס. אם נדרש, המערכת תפעיל את כל המודולים. בכך מושגת יעילות גבוהה של המערכת כולה.
  • שיטות אלה מאפשרות להגיע לרמת יעילות כ-98% ואף מעבר לזה.

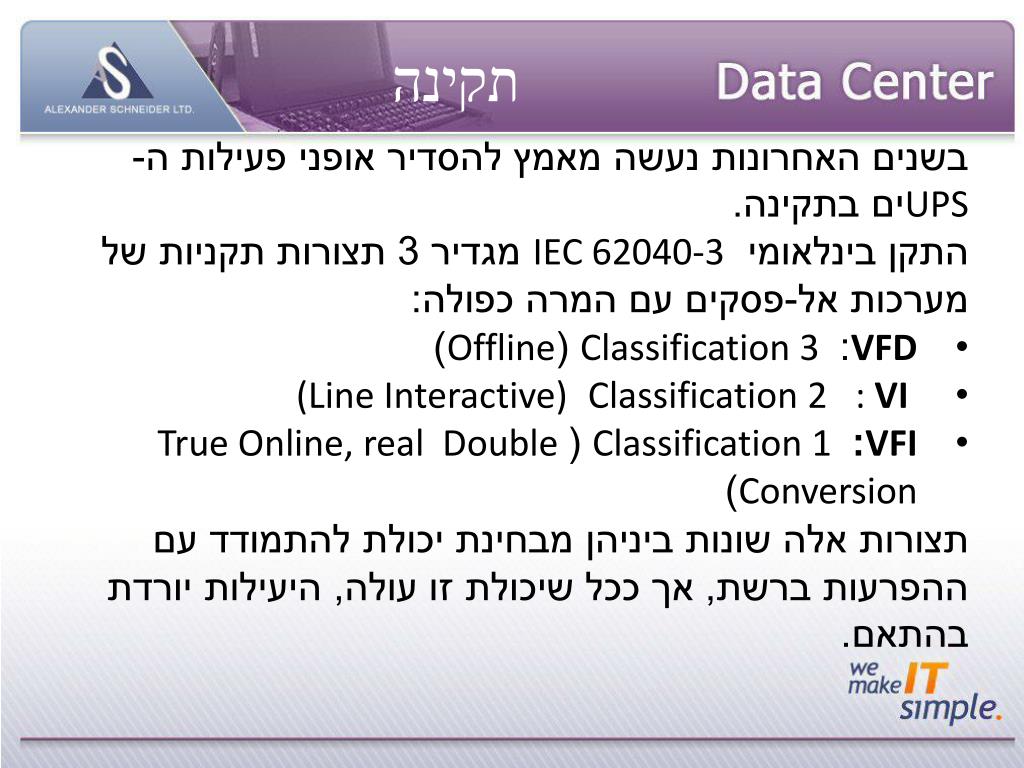

slide17

תקינה

  • בשנים האחרונות נעשה מאמץ להסדיר אופני פעילות ה-UPSים בתקינה.
  • התקן בינלאומי IEC 62040-3 מגדיר 3 תצורות תקניות של מערכות אל-פסקים עם המרה כפולה:
  • VFD:Classification 3(Offline)
  • Classification 2 : VI(Line Interactive)
  • VFI: Classification 1(True Online, real Double Conversion)
  • תצורות אלה שונות ביניהן מבחינת יכולת להתמודד עם ההפרעות ברשת, אך ככל שיכולת זו עולה, היעילות יורדת בהתאם.

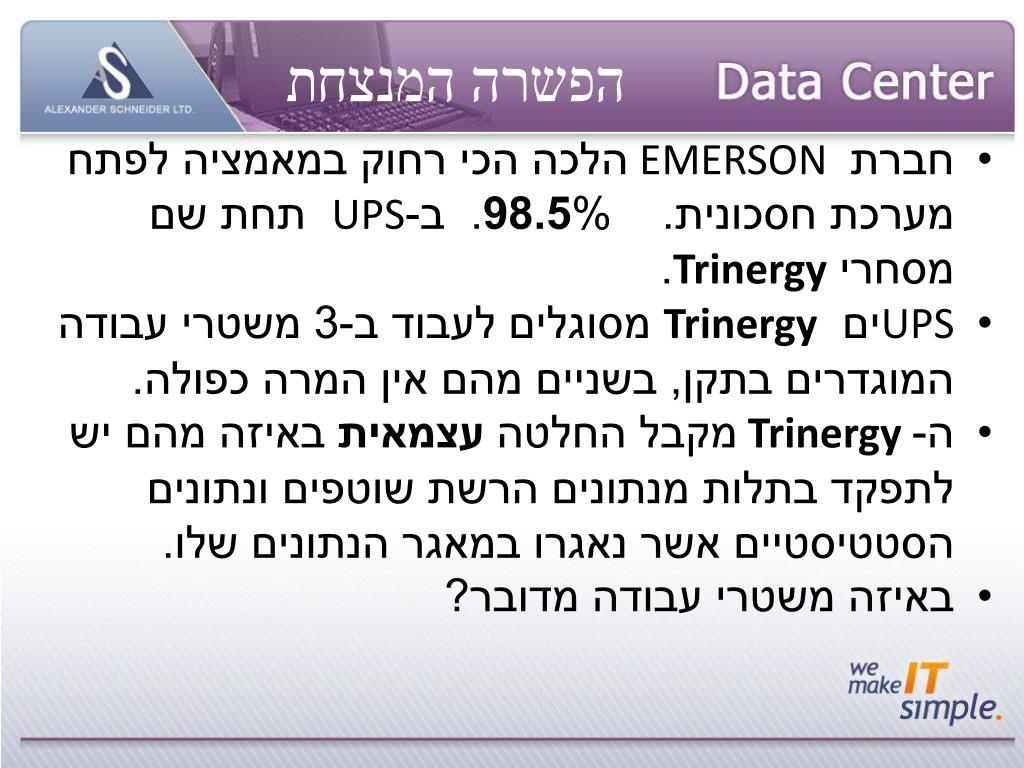

slide18

הפשרה המנצחת

  • חברת EMERSON הלכה הכי רחוק במאמציה לפתח מערכת חסכונית. 98.5%. ב-UPS תחת שם מסחרי Trinergy.
  • UPSים Trinergyמסוגלים לעבוד ב-3 משטרי עבודה המוגדרים בתקן, בשניים מהם אין המרה כפולה.
  • ה-Trinergyמקבל החלטה עצמאית באיזה מהם יש לתפקד בתלות מנתונים הרשת שוטפים ונתונים הסטטיסטיים אשר נאגרו במאגר הנתונים שלו.
  • באיזה משטרי עבודה מדובר?

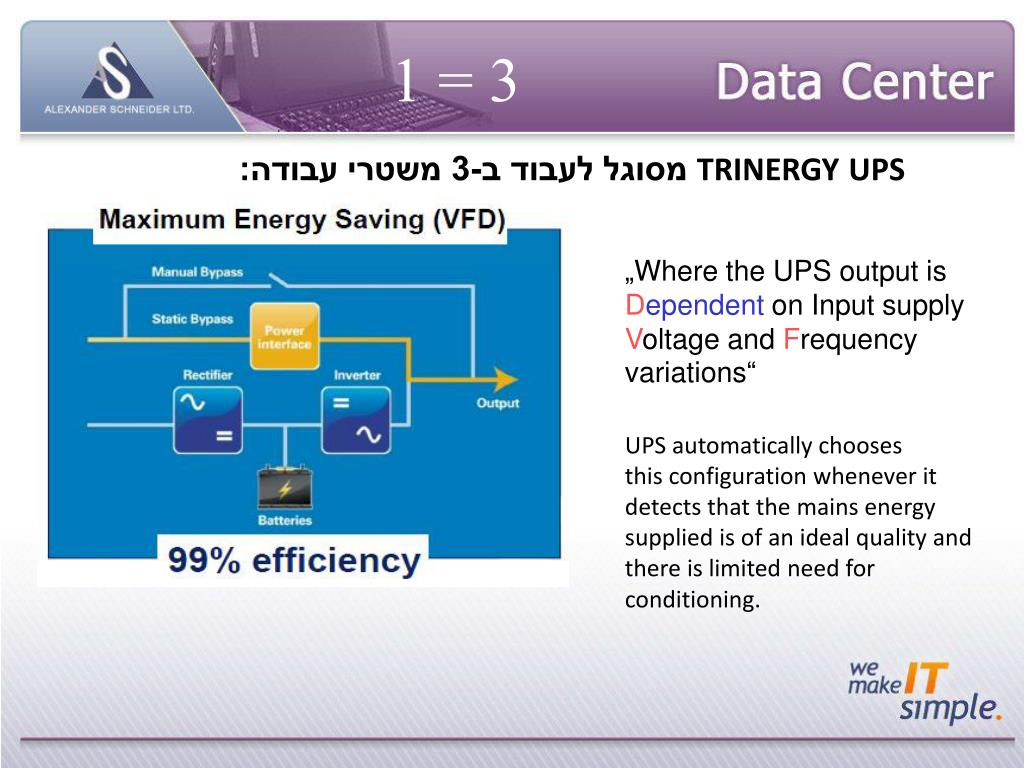

slide19

3 = 1

UPSTRINERGY מסוגל לעבוד ב-3 משטרי עבודה:

„Where the UPS output is Dependent on Input supply Voltage and Frequency variations“

UPS automatically chooses

this configuration whenever it

detects that the mains energy

supplied is of an ideal quality and

there is limited need for

conditioning.

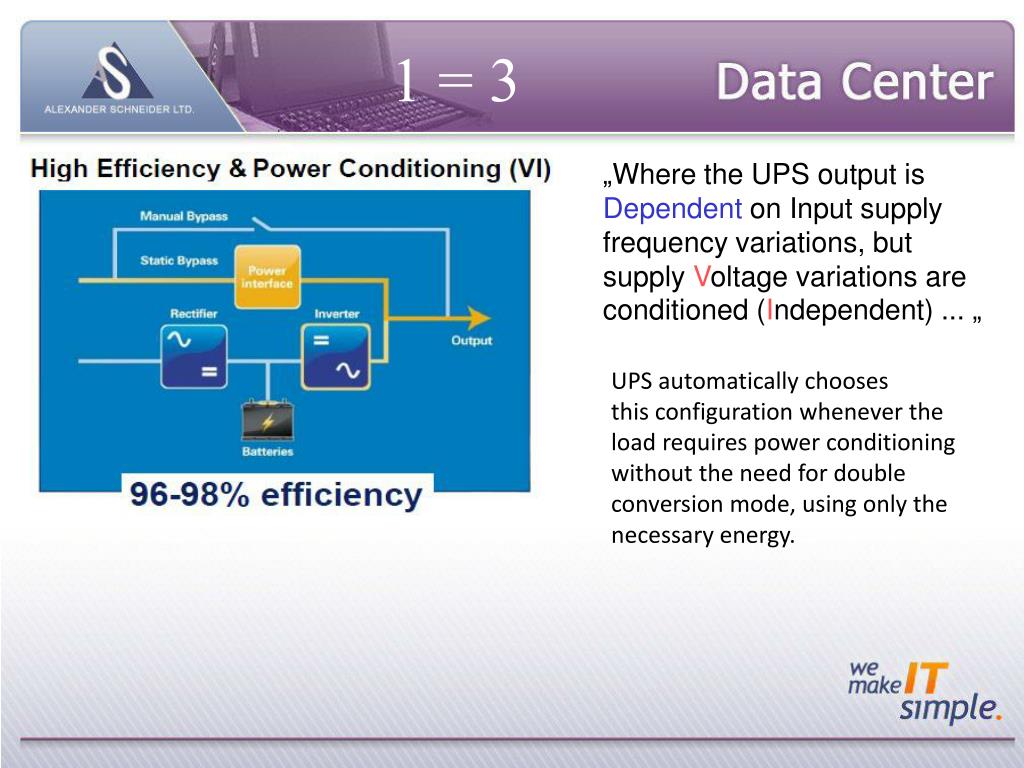

slide20

3 = 1

„Where the UPS output is Dependent on Input supply frequency variations, but supply Voltage variations are conditioned (Independent) ... „

UPS automatically chooses

this configuration whenever the

load requires power conditioning

without the need for double

conversion mode, using only the

necessary energy.

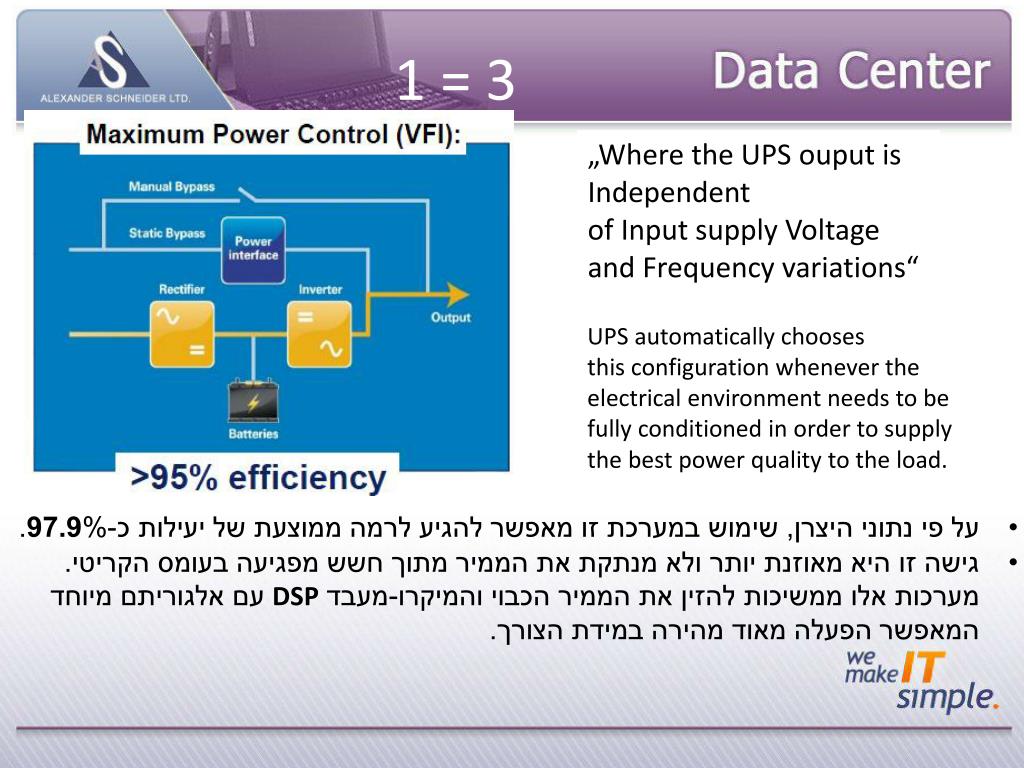

slide21

1 = 3

„Where the UPS ouput is Independent

of Input supply Voltage and Frequency variations“

UPS automatically chooses

this configuration whenever the

electrical environment needs to be

fully conditioned in order to supply

the best power quality to the load.

  • על פי נתוני היצרן, שימוש במערכת זו מאפשר להגיע לרמה ממוצעת של יעילות כ-97.9%.
  • גישה זו היא מאוזנת יותר ולא מנתקת את הממיר מתוך חשש מפגיעה בעומס הקריטי. מערכות אלו ממשיכות להזין את הממיר הכבוי והמיקרו-מעבד DSP עם אלגוריתם מיוחד המאפשר הפעלה מאוד מהירה במידת הצורך.

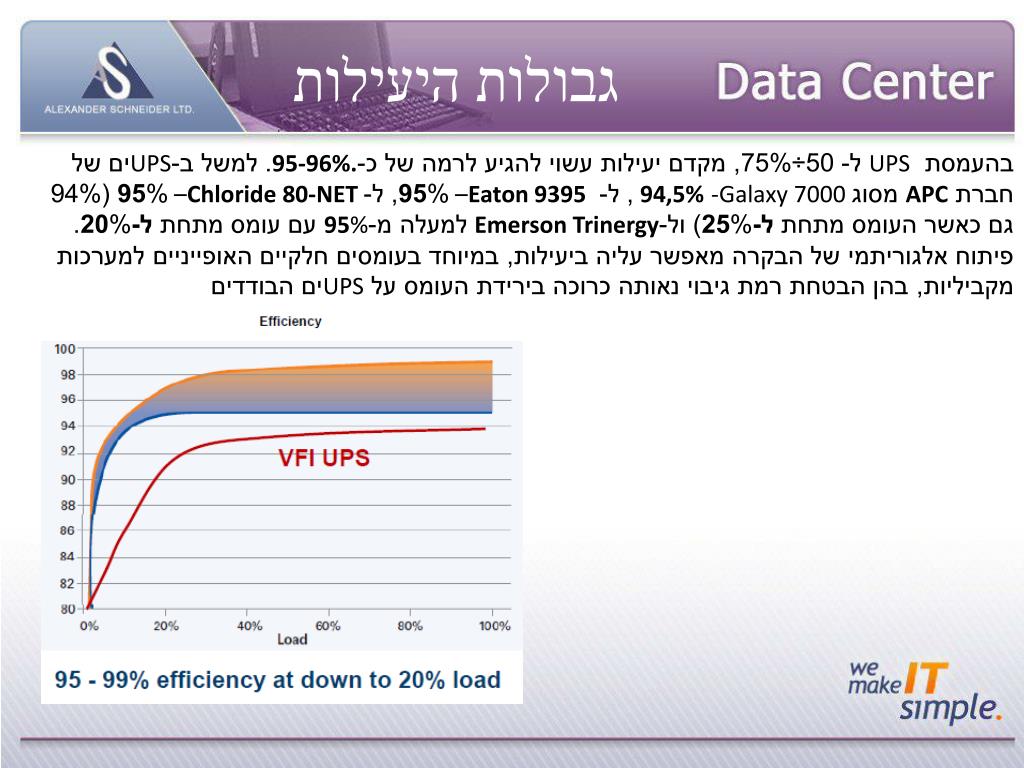

slide22

גבולות היעילות

בהעמסת UPS ל- 50÷75%, מקדם יעילות עשוי להגיע לרמה של כ-95-96%.. למשל ב-UPSים של חברת APCמסוג-Galaxy 7000 94,5%, ל- Eaton 9395 – 95%, ל-Chloride 80-NET – 95% (94% גם כאשר העומס מתחת ל-25%) ול-EmersonTrinergy למעלה מ-95% עם עומס מתחת ל-20%. פיתוח אלגוריתמי של הבקרה מאפשר עליה ביעילות, במיוחד בעומסים חלקיים האופייניים למערכות מקביליות, בהן הבטחת רמת גיבוי נאותה כרוכה בירידת העומס על UPSים הבודדים

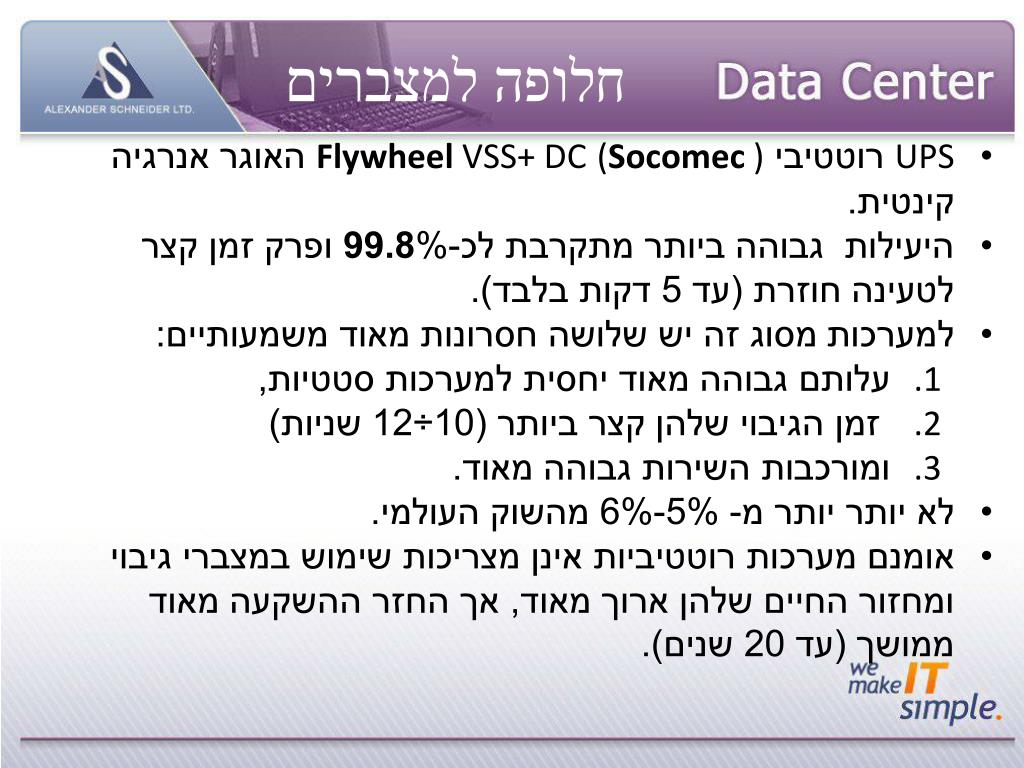

slide23

חלופה למצברים

  • UPSרוטטיבי(Socomec)Flywheel VSS+ DC האוגר אנרגיה קינטית.
  • היעילות גבוהה ביותר מתקרבת לכ-99.8% ופרק זמן קצר לטעינה חוזרת (עד 5 דקות בלבד).
  • למערכות מסוג זה יש שלושה חסרונות מאוד משמעותיים:
    • עלותם גבוהה מאוד יחסית למערכות סטטיות,
    • זמן הגיבוי שלהן קצר ביותר (10÷12 שניות)
    • ומורכבות השירות גבוהה מאוד.
  • לא יותר יותר מ- 5%-6% מהשוק העולמי.
  • אומנם מערכות רוטטיביות אינן מצריכות שימוש במצברי גיבוי ומחזור החיים שלהן ארוך מאוד, אך החזר ההשקעה מאוד ממושך (עד 20 שנים).
slide24

בחינת החיסכון האפשרי

  • יש לזכור כי רכש אל פסק חדש מתבצע אחת למספר רב של שנים ואף עשרות שנים. בחינה נכונה עשויה לחסוך לארגון כסף רב ולכן בשיקולי הרכש יש לכלול חישוב עלויות החשמל יחד עם השיקולים הרבים הנוספים:
  • עלות ההתקנה ותחזוקה
  • זמינות צוותי תחזוקה וכד'.
  • יש נוסחה פשוטה המאפשרת להשוות 2 דגמים של ה-UPSים על בסיס יעילותם ועלויות החשמל השנתיות.
slide25

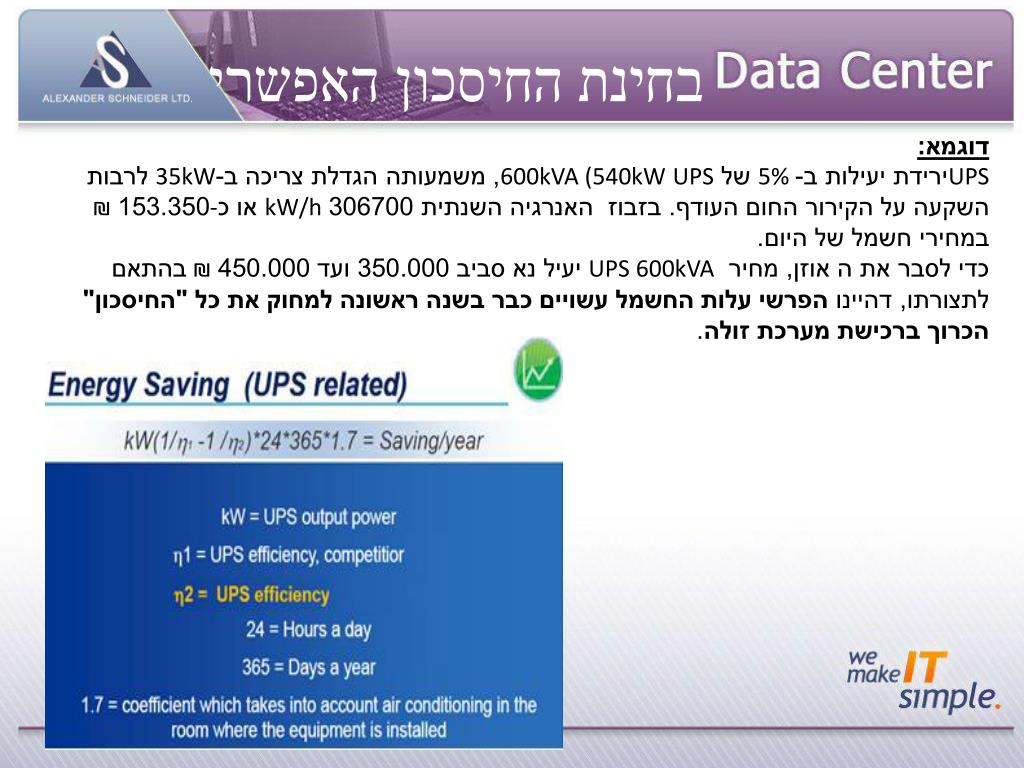

בחינת החיסכון האפשרי

דוגמא:

UPSירידת יעילות ב-5% של UPS600kVA (540kW, משמעותה הגדלת צריכה ב-35kW לרבות השקעה על הקירור החום העודף. בזבוז האנרגיה השנתית 306700kW/h או כ-153.350 ₪ במחירי חשמל של היום.

כדי לסבר את ה אוזן, מחיר UPS 600kVA יעיל נא סביב 350.000 ועד 450.000 ₪ בהתאם לתצורתו, דהיינו הפרשי עלות החשמל עשויים כבר בשנה ראשונה למחוק את כל "החיסכון" הכרוך ברכישת מערכת זולה.

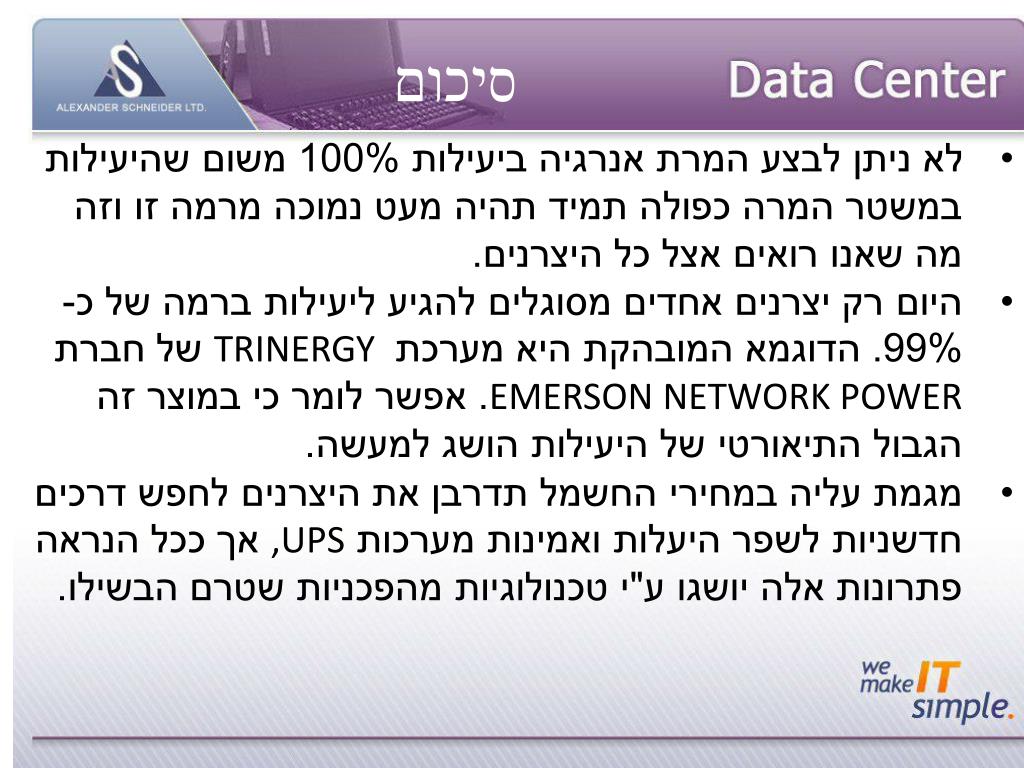

slide26

סיכום

  • לא ניתן לבצע המרת אנרגיה ביעילות 100% משום שהיעילות במשטר המרה כפולה תמיד תהיה מעט נמוכה מרמה זו וזה מה שאנו רואים אצל כל היצרנים.
  • היום רק יצרנים אחדים מסוגלים להגיע ליעילות ברמה של כ-99%. הדוגמא המובהקת היא מערכת TRINERGY של חברת EMERSON NETWORK POWER. אפשר לומר כי במוצר זה הגבול התיאורטי של היעילות הושג למעשה.
  • מגמת עליה במחירי החשמל תדרבן את היצרנים לחפש דרכים חדשניות לשפר היעלות ואמינות מערכות ,UPS אך ככל הנראה פתרונות אלה יושגו ע"י טכנולוגיות מהפכניות שטרם הבשילו.

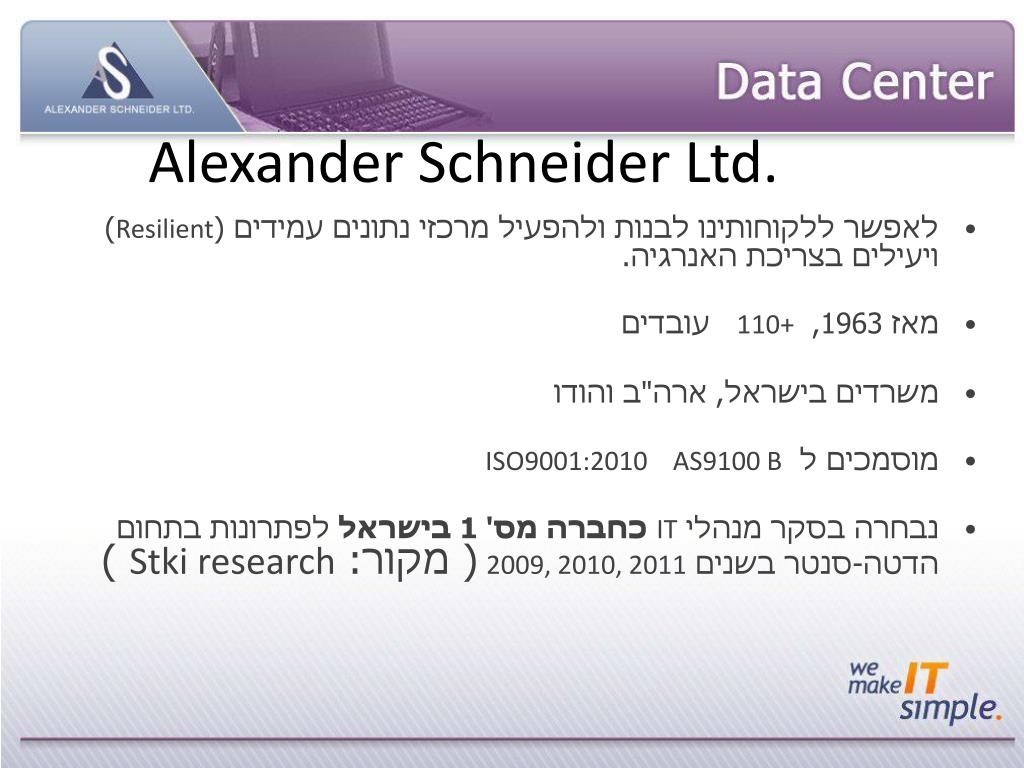

slide27

Alexander Schneider Ltd.

לאפשר ללקוחותינו לבנות ולהפעיל מרכזי נתונים עמידים (Resilient) ויעילים בצריכת האנרגיה.

מאז 1963, 110+ עובדים

משרדים בישראל, ארה"ב והודו

מוסמכים ל ISO9001:2010 AS9100 B

נבחרה בסקר מנהלי ITכחברה מס' 1 בישראל לפתרונות בתחום הדטה-סנטר בשנים 2009, 2010, 2011( מקור: Stki research )
