  1. 气象条件与劳动生理实习 华中科技大学同济公卫卫生学院 劳动卫生与环境卫生学系 王正伦

  2. 第一部分 生产环境中气象条件的测定

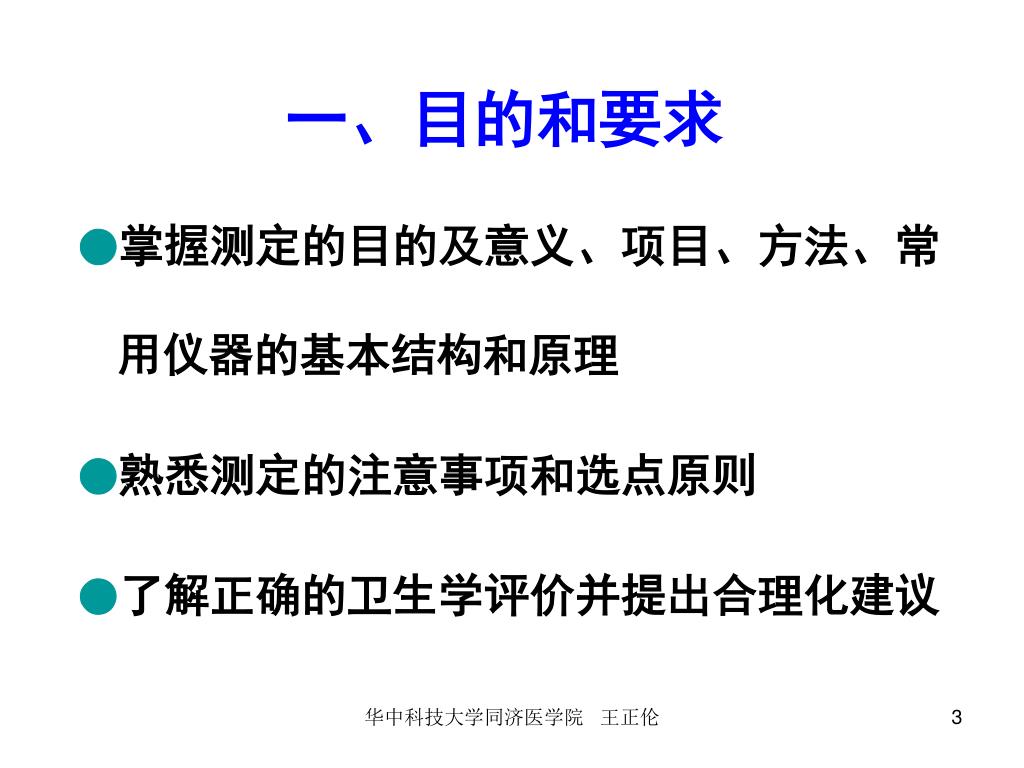

  3. 一、目的和要求 ●掌握测定的目的及意义、项目、方法、常用仪器的基本结构和原理 ●熟悉测定的注意事项和选点原则 ●了解正确的卫生学评价并提出合理化建议 华中科技大学同济医学院 王正伦

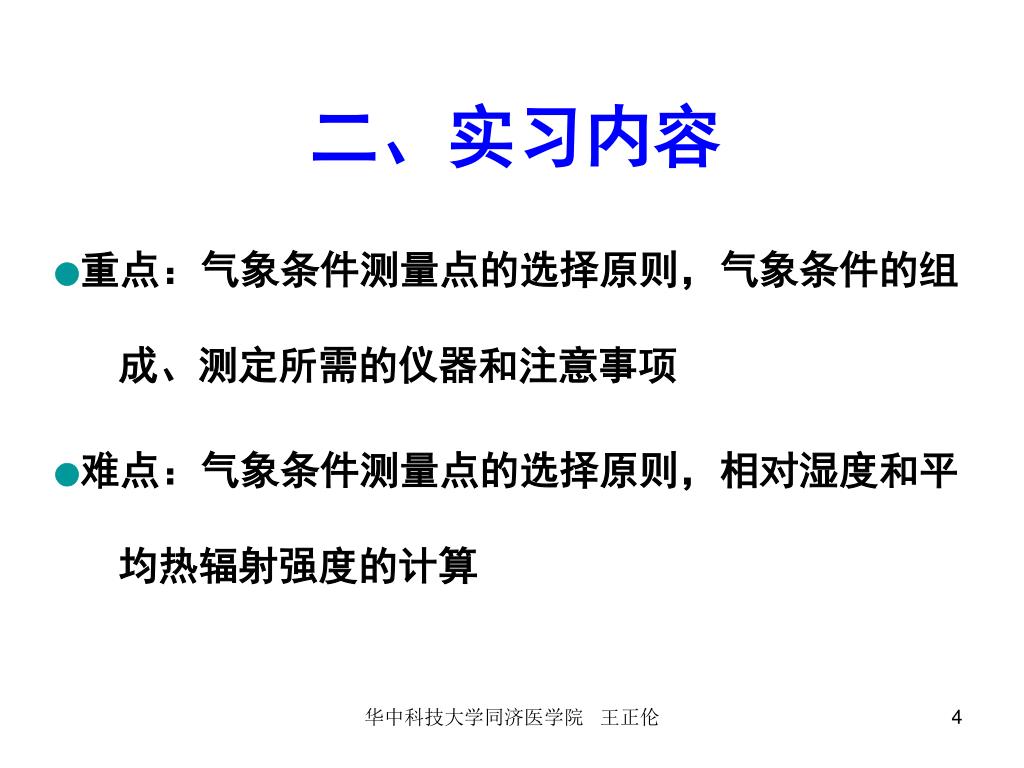

  4. 二、实习内容 ●重点:气象条件测量点的选择原则,气象条件的组成、测定所需的仪器和注意事项 ●难点:气象条件测量点的选择原则,相对湿度和平均热辐射强度的计算 华中科技大学同济医学院 王正伦

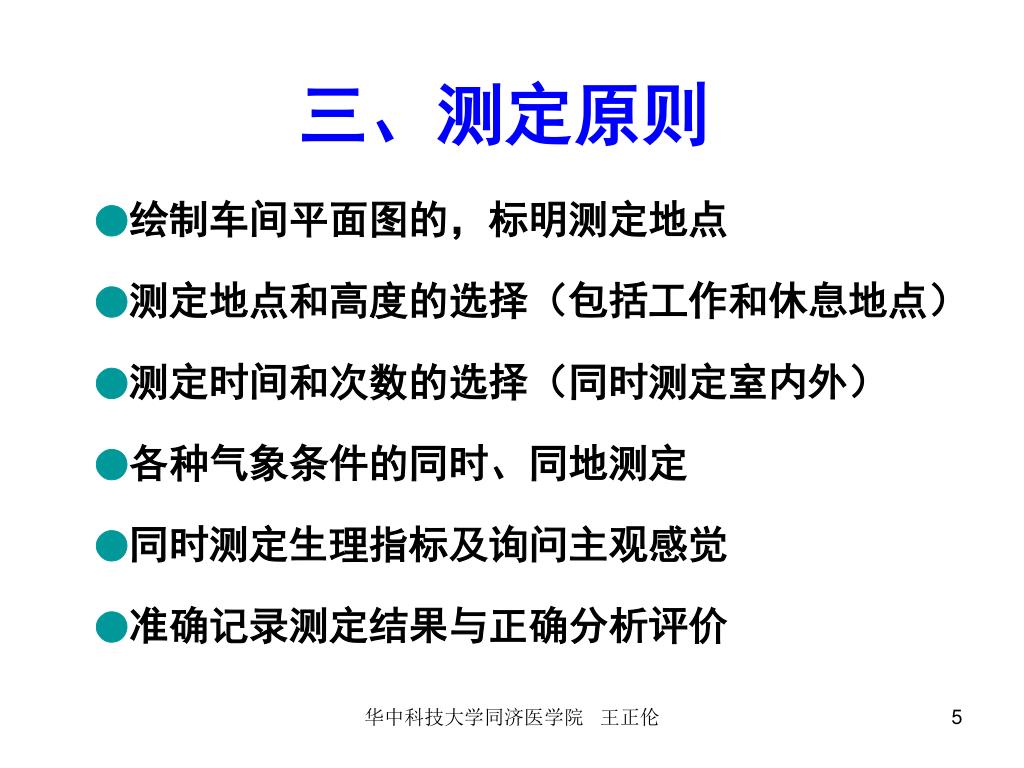

  5. 三、测定原则 ●绘制车间平面图的,标明测定地点 ●测定地点和高度的选择(包括工作和休息地点) ●测定时间和次数的选择(同时测定室内外) ●各种气象条件的同时、同地测定 ●同时测定生理指标及询问主观感觉 ●准确记录测定结果与正确分析评价 华中科技大学同济医学院 王正伦

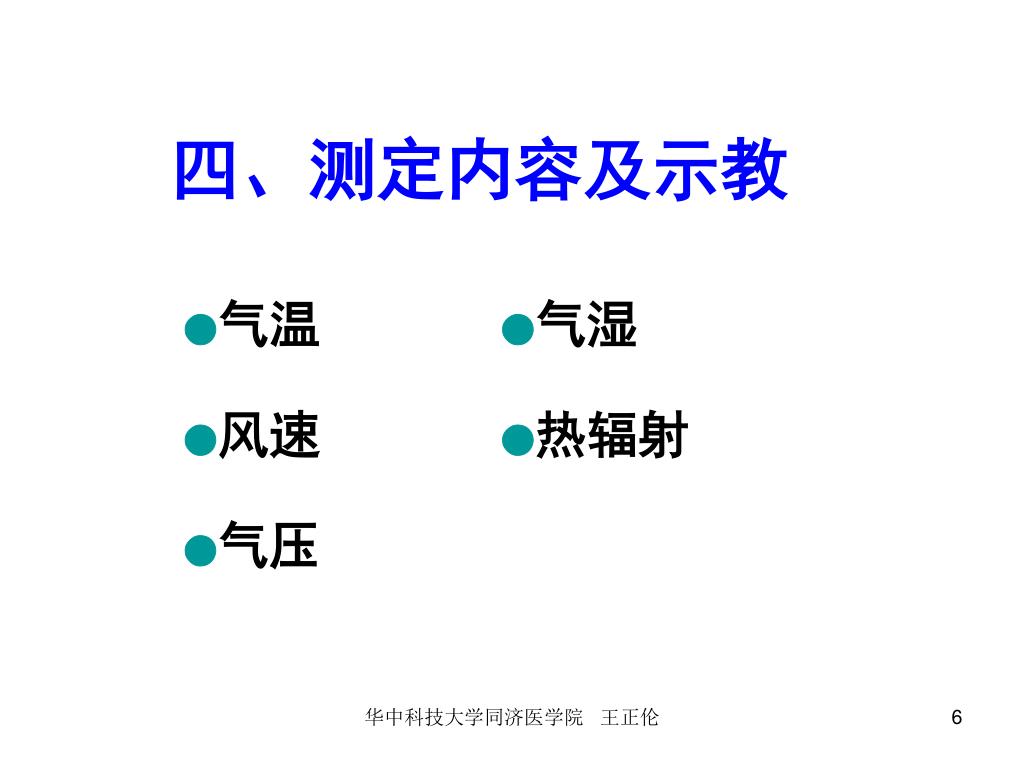

  6. 四、测定内容及示教 ●气温 ●气湿 ●风速 ●热辐射 ●气压 华中科技大学同济医学院 王正伦

  7. (1)气温的测定 干球温度计所示读数即为气温 注意事项: 1. 有热辐射时,不易使用本温度计 2. 用前检查水银/酒精有无中断 3. 测定前,将温度计悬挂固定地点,不要接近冷、热物体 4. 固定5min后进行读数 1.普通干湿球温度计 华中科技大学同济医学院 王正伦

  8. (1)气温测定 适用于有热辐射的车间 构造原理:两支温度计(干、湿)的球部分别装在镀镍的双金属筒内,可反射大部分热辐射,外管以象牙环扣接温度计,以减少热传导的影响。风筒与仪器上部的小风机相连,开动小风机时,空气以4m/s自风筒下端进入,流经干、湿球温度计的球部,消除外界风速变化的影响。 注意事项: 1. 应用小钥匙将风机的发条拧紧 2. 小风机开动后,将仪器悬挂测定地点, 3-5min后读数 3. 测毕,待风机停止转动后,仪器方能平放 2.通风温湿度计 华中科技大学同济医学院 王正伦

  9. (2)气湿测定 ●根据干湿球温度查专用表求得相对湿度 ●相对湿度计算方法:R=A/F×100% R—空气的相对湿度(%) F—干球温度计所示温度时的饱和水蒸气张力(kPa) A—空气的绝对湿度(kPa) 华中科技大学同济医学院 王正伦

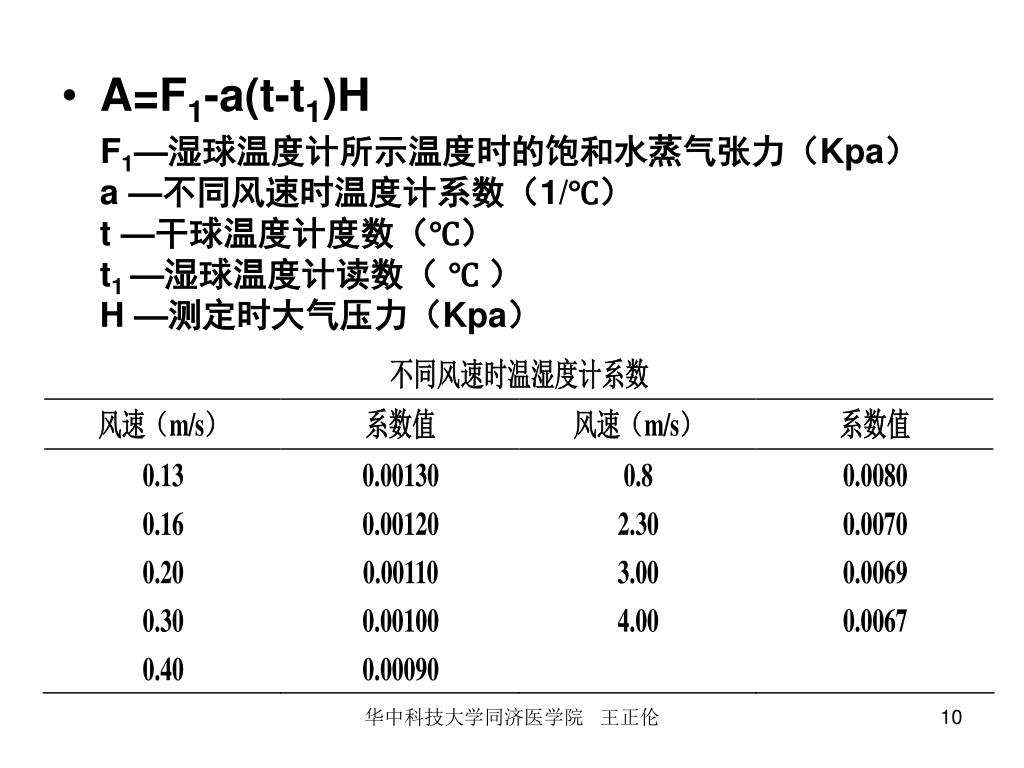

  10. A=F1-a(t-t1)H F1—湿球温度计所示温度时的饱和水蒸气张力(Kpa)a —不同风速时温度计系数(1/℃)t —干球温度计度数(℃)t1 —湿球温度计读数( ℃ )H —测定时大气压力(Kpa) 华中科技大学同济医学院 王正伦

  11. 华中科技大学同济医学院 王正伦

  12. 华中科技大学同济医学院 王正伦

  13. (3)风速测定 ●常用仪器:杯状风速计、翼状风速计和热球式电风速计 ●杯状和翼状风速仪只适用于测定较大风速 ●热球式电风速计 ●测定低风速,测定范围 0.05~10m/s 由热球式测杆探头和测量仪表两部分组成。 测杆探头有一个直径约0.6mm的玻璃球,球内 绕有加热玻璃球的镍铬丝圈和两个串联的热电偶。 热电偶的冷端连接在磷铜质支柱上,直接暴露在气流中。 当一定大小的电流通过加热圈后,玻璃球温度升高。 温度升高的程度与风速有关:风速小时升高程度大,风速大时升高程度小。 华中科技大学同济医学院 王正伦

  14. (4)热辐射强度测定 ●热辐射强度 指单位时间内单位面积所受到热辐射能量,表示方法为J/cm2·min。分为单向热辐射强度和平均热辐射强度 ●单向热电偶辐射热计 单向热电偶辐射热计的正面为热电堆部分,它是由串联在一起的240对康铜丝热电偶组成,在它上面贴有一层铝箔,在铝箔上与热电偶热端相应处还涂上一层烟黑,形成黑白相间的小方块 ●热辐射 (铝箔/烟黑) 热电动势 毫伏计 换算成热辐射强度 ●本仪器对热辐射反应快,受气流影响不大,可测定头部、胸部、腿部等部位的热辐射强度 华中科技大学同济医学院 王正伦

  15. (4)热辐射强度测定 ●黑球温度计 由空心铜球和温度计组成,铜球用约0.5mm厚的铜皮制成,球直径15cm,铜球外表面用煤烟熏黑,上部开孔(16mm),用软木塞塞好,水银温度计通过软木塞插入球心 ●平均热辐射强度计算公式: 式中,Em—平均热辐射强度(cal/cm2.min) tg—黑球温度(℃) ta—气温(℃ )V—风速(m/s) 1cal=4.2J 华中科技大学同济医学院 王正伦

  16. (4)热辐射强度的测定 为了简化起见,可用线解图查平均热辐射强度或平均热辐射温度 例:测定结果为:tg=88℃,ta=37℃,V=0.05m/s,求平均热辐射强度。 tg-ta=51℃,在I线上取51℃处,Ⅱ线上取0.5m/s,连接并延长,使之与Ⅲ线相交;并在Ⅳ上取88℃处,使与Ⅲ线上的该点相连,此线与Ⅴ所交点几位所求之平均热辐射强度[2.1cal/(cm2﹒min)]或平均热辐射温度(128℃)。 华中科技大学同济医学院 王正伦

  17. (5)气压测定 装有水银的直立玻璃管,其上端封闭并成为真空状态,下端插入水银杯中。根据水银面的高度,利用固定刻度尺和游标尺,即可读取所测得气压。游标尺共刻成10格,总长度为9mm,固定刻度尺每格间距为1mm,亦即游标尺每一格比固定刻度尺的每一格小0.1mm。 注意事项:测定时将象牙指针与水银面刚好接触,测定完毕后使象牙指针脱离水银面。 注:1帕(Pa)=0.0075mmHg 1毫巴(mbar)=0.7501mmHg 华中科技大学同济医学院 王正伦

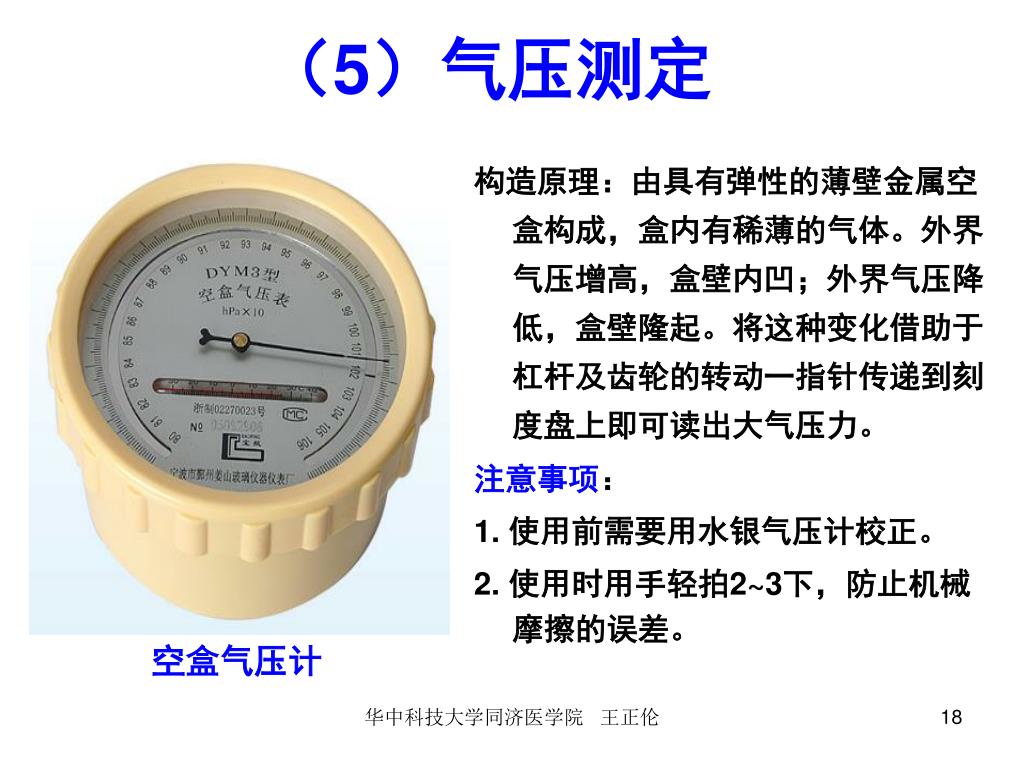

  18. (5)气压测定 构造原理:由具有弹性的薄壁金属空盒构成,盒内有稀薄的气体。外界气压增高,盒壁内凹;外界气压降低,盒壁隆起。将这种变化借助于杠杆及齿轮的转动一指针传递到刻度盘上即可读出大气压力。 注意事项: 1. 使用前需要用水银气压计校正。 2. 使用时用手轻拍2~3下,防止机械摩擦的误差。 空盒气压计 华中科技大学同济医学院 王正伦

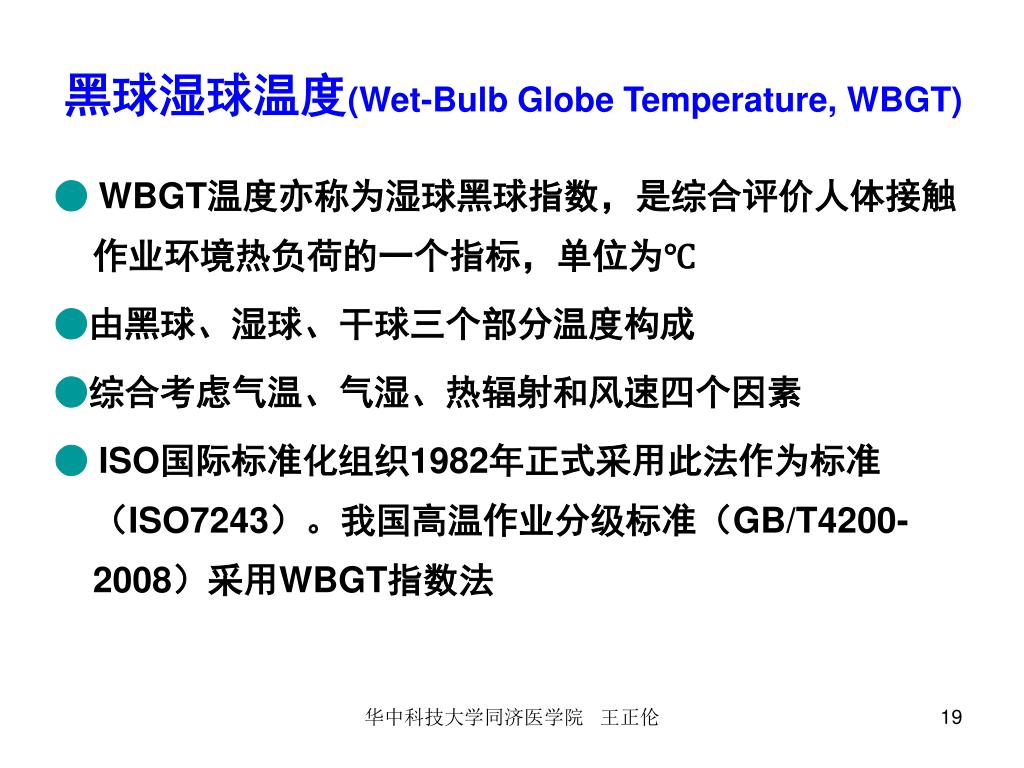

  19. 黑球湿球温度(Wet-Bulb Globe Temperature, WBGT) ● WBGT温度亦称为湿球黑球指数,是综合评价人体接触作业环境热负荷的一个指标,单位为℃ ●由黑球、湿球、干球三个部分温度构成 ●综合考虑气温、气湿、热辐射和风速四个因素 ●ISO国际标准化组织1982年正式采用此法作为标准(ISO7243)。我国高温作业分级标准(GB/T4200-2008)采用WBGT指数法 华中科技大学同济医学院 王正伦

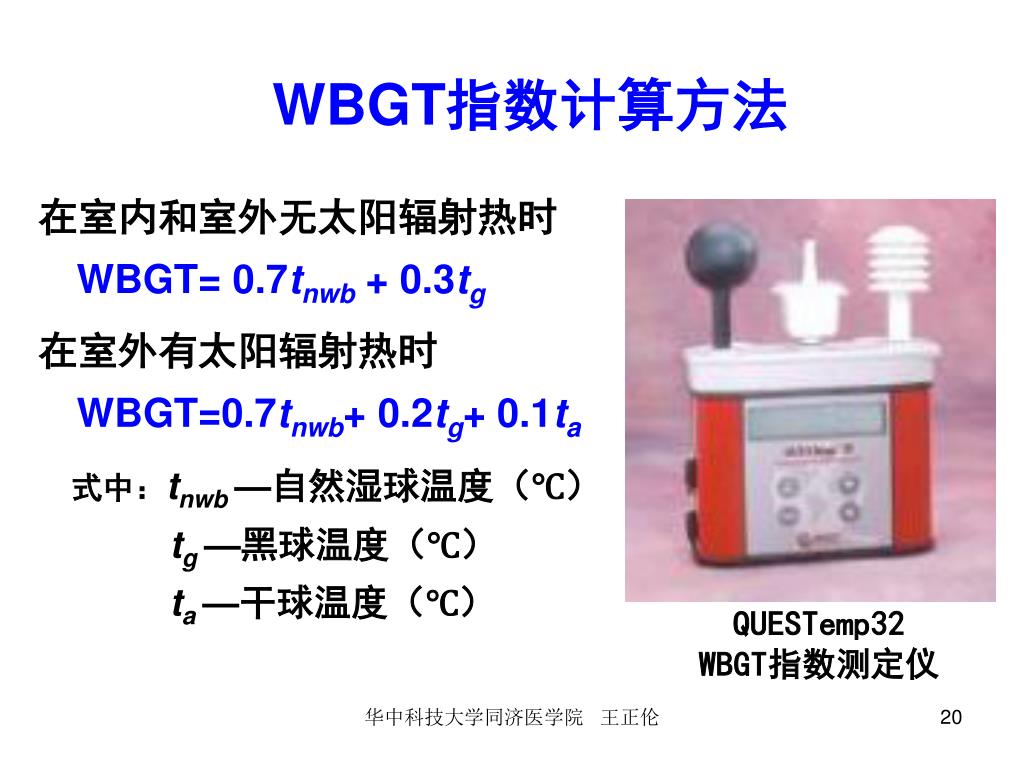

  20. WBGT指数计算方法 在室内和室外无太阳辐射热时WBGT= 0.7tnwb + 0.3tg 在室外有太阳辐射热时WBGT=0.7tnwb+ 0.2tg+ 0.1ta 式中:tnwb —自然湿球温度(℃)tg —黑球温度(℃)ta —干球温度(℃) QUESTemp32 WBGT指数测定仪 华中科技大学同济医学院 王正伦

  21. 第二部分 劳动生理检查方法

  22. 一、目的和要求 ●根据劳动条件,选择合理指标和相应测定方法和仪器,正确评价劳动条件对生理机能的影响,为调整劳动组织和改善劳动条件提供依据 ●掌握反映工人生理反应的常用指标和方法 ●熟悉测定工人生理反应指标的仪器和基本原理 ●了解用生理指标评价劳动条件的方法和措施,并提出合理化的建议和防护对策 华中科技大学同济医学院 王正伦

  23. 劳动生理检查指标 ● 体温 ● 皮温 ● 脉搏 ● 血压 ● 肺通气量 ● 肺功能 华中科技大学同济医学院 王正伦

  24. 1、体温测量 ●一般采用水银体温计测定舌下温度,测定时间为3~5min,要避免进食的影响 ●本实验采用水银体温计测腋下温度 华中科技大学同济医学院 王正伦

  25. 2、皮温测量 ●仪器:半导体点温计、热电偶温度计和数字体温计 ●方法:测定额(两眉弓之间)、胸(胸骨柄上端)、背(两肩胛骨之间)、手背(大拇指与食指之间)、小腿(胫骨前中外侧)、脚背(踝关节正中点)6点。要求在1~2min内测完6个点,按公式计算平均皮温 ●平均皮温= 0.07额温+ 0.25胸温+ 0.25背温+ 0.10手+ 0.25腿温 + 0.08脚背温 ●健康成人的平均皮温参考值为30.5℃~32.0℃ 华中科技大学同济医学院 王正伦

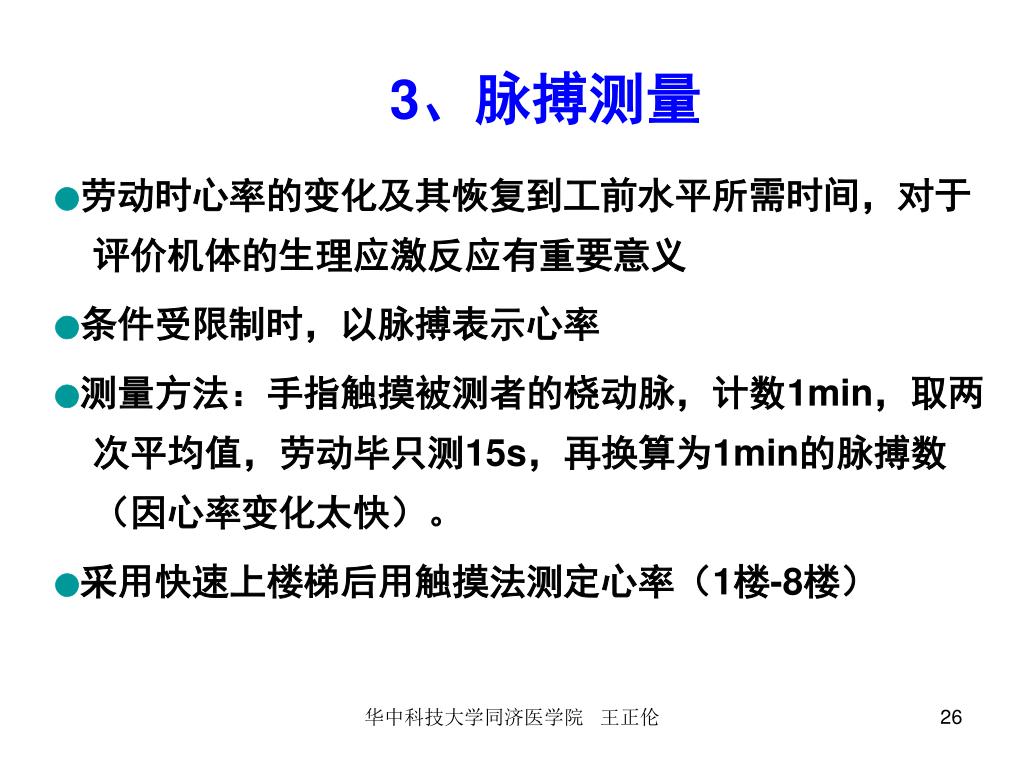

  26. 3、脉搏测量 ●劳动时心率的变化及其恢复到工前水平所需时间,对于评价机体的生理应激反应有重要意义 ●条件受限制时,以脉搏表示心率 ●测量方法:手指触摸被测者的桡动脉,计数1min,取两次平均值,劳动毕只测15s,再换算为1min的脉搏数(因心率变化太快)。 ●采用快速上楼梯后用触摸法测定心率(1楼-8楼) 华中科技大学同济医学院 王正伦

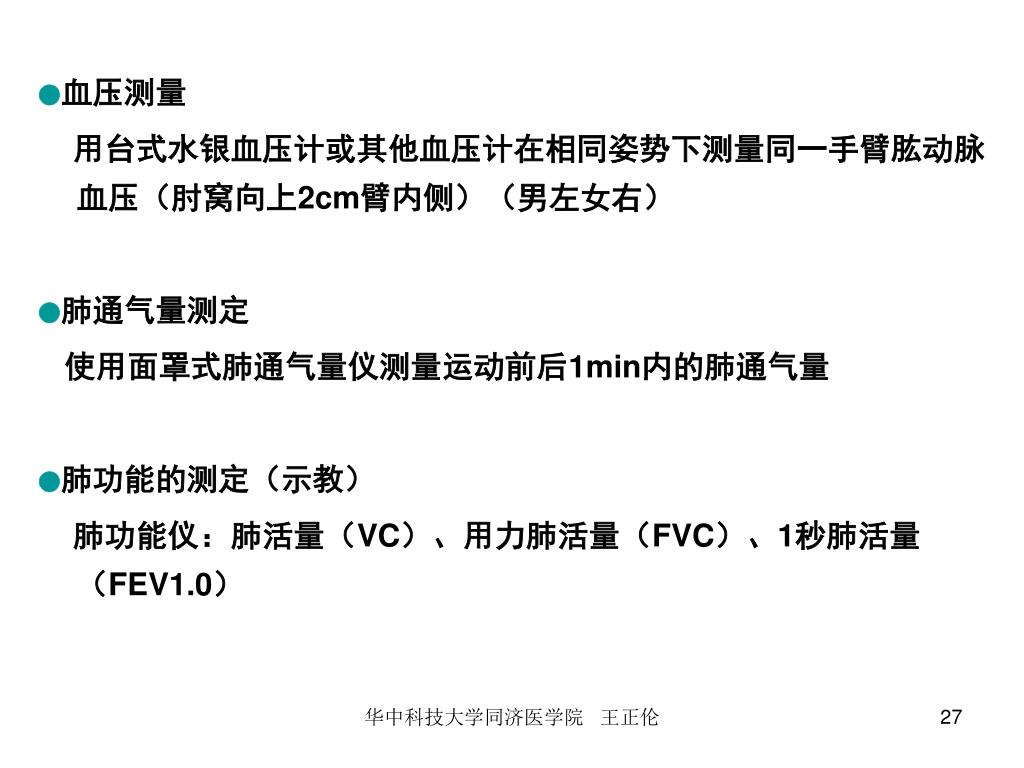

  27. ●血压测量 用台式水银血压计或其他血压计在相同姿势下测量同一手臂肱动脉血压(肘窝向上2cm臂内侧)(男左女右) ●肺通气量测定 使用面罩式肺通气量仪测量运动前后1min内的肺通气量 ●肺功能的测定(示教) 肺功能仪:肺活量(VC)、用力肺活量(FVC)、1秒肺活量(FEV1.0) 华中科技大学同济医学院 王正伦

  28. 肺功能指标 肺活量(VC):指在最大吸气后,作一次最大的呼气所能呼出的气量,是一次呼吸的最大通气量,反映呼吸机能的潜在能力 实际肺活量占预计肺活量的百分率(%)=实际VC/预计VC,正常不低于80% 用力肺活量(FVC):指最大吸气后用最大努力快速呼气所能呼出的全部气量。FVC正常=VC,下降见于限制性障碍和严重阻塞性障碍。 一秒量(FEV1.0):指最大吸气后用力快速呼气1秒所呼出的最大气量。 华中科技大学同济医学院 王正伦

  29. 第三部分 课堂实验操作

  30. (1)气象条件实习的测定内容 室内、外的气温、气湿、风速、热辐射(包括单向热辐射和平均热辐射)、气压等。 车间气象条件测定记录 华中科技大学同济医学院 王正伦

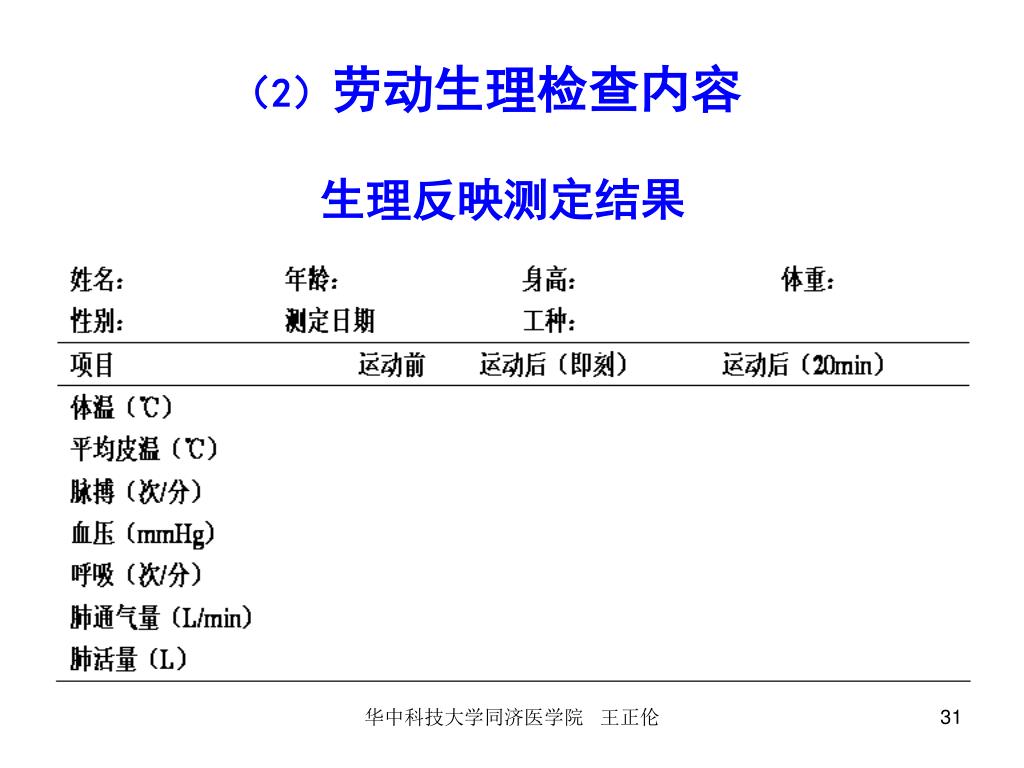

  31. 生理反映测定结果 (2)劳动生理检查内容 华中科技大学同济医学院 王正伦

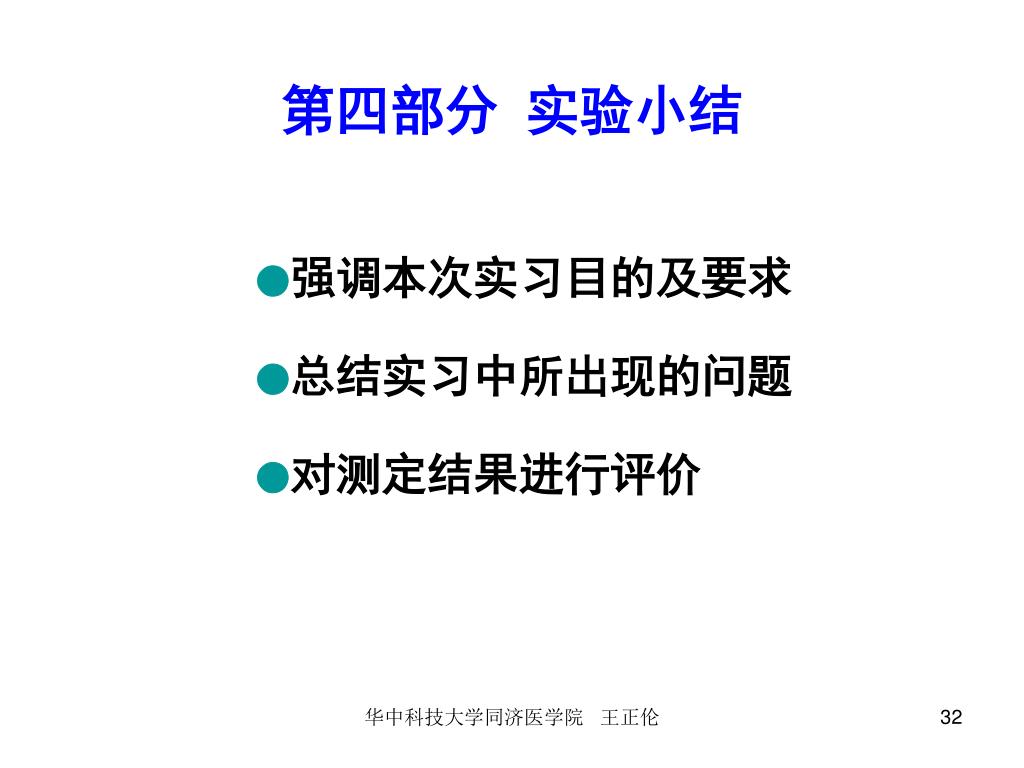

  32. 第四部分 实验小结 ●强调本次实习目的及要求 ●总结实习中所出现的问题 ●对测定结果进行评价 华中科技大学同济医学院 王正伦

  33. 谢 谢 联系方式: 华中科技大学同济医学院公共卫生学院 Tel: 027-83692710 13871200966 QQ: 38348690 E-mail: zhlwang@mails.tjmu.edu.cn 华中科技大学同济医学院 王正伦
