汽车产生的有害气体

1. 什么是排放控制系统？ 2. 什么是大气污染物？. 汽车产生的有害气体. 燃油蒸发 HC： 20%. 概述. 排气 CO： 100% HC： 55% NOx： 100%. 漏气 HC： 25%. （1/2）. 汽车产生的有害气体. 燃油蒸发 HC： 20%. 概述. 排气 CO： 100% HC： 55% NOx： 100%. 漏气 HC： 25%. （1/2）. 汽车产生的有害气体. 燃油蒸发 HC： 20%. 概述. 排气 CO： 100% HC： 55% NOx： 100%. 漏气 HC： 25%. （1/2）. 汽车产生的有害气体.

irma
Download Presentation

汽车产生的有害气体

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

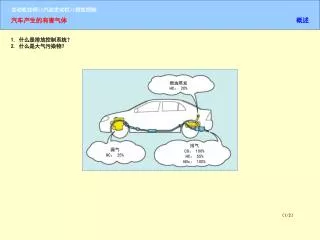

  1. 1. 什么是排放控制系统？2. 什么是大气污染物？ 汽车产生的有害气体 燃油蒸发HC： 20% 概述 排气CO： 100%HC： 55%NOx： 100% 漏气HC： 25% （1/2）

  2. 汽车产生的有害气体 燃油蒸发HC： 20% 概述 排气CO： 100%HC： 55%NOx： 100% 漏气HC： 25% （1/2）

  3. 汽车产生的有害气体 燃油蒸发HC： 20% 概述 排气CO： 100%HC： 55%NOx： 100% 漏气HC： 25% （1/2）

  4. 汽车产生的有害气体 燃油蒸发HC： 20% 概述 排气CO： 100%HC： 55%NOx： 100% 漏气HC： 25% （1/2）

  5. 汽车产生的有害气体 COHCNOx 汽油箱 概述 HC HC 汽油 窜缸混合气（HC） （2/2）

  6. 废气产生的原理 理论空燃比 理论空燃比 燃油 较浓 空燃比 较稀 （1/1）

  7. 1. 较浓2. 较稀3. 发动机冷态4. 高负荷时 废气产生的原理 NOx（PPM） CO （%） HC （PPM） 理论空燃比 HC CO CO/HC/NOx的形成曲线图 NOx 较浓 空燃比 较稀 （1/1）

  8. 排放控制法规 排放标准 LA#4模式 速度（km/h） 时间（秒） 新EC模式 概述 速度（km/h） 时间（秒） 10.15模式 速度（km/h） 时间（秒） （1/2）

  9. 浓度和气体总重量的测量方法 排放标准 稀释空气 汽车转鼓试验台 概述 排气 速度（km/h） 时间（秒） （2/2）

  10. 排放控制系统 改善燃烧室 改善进气和排气系统 发动机 改善燃油系统（EFI） 改善点火系统（ESA, DIS） 废气 三元催化转化器 （TWC） 减速控制系统减速缓冲器系统减速器燃油切断系统 装置 概述 废气再循环系统（EGR）VVT-i系统的内部EGR效果 曲轴箱强制通风系统 窜缸混合气 燃油蒸发控制系统 燃油蒸发 （1/1）

  11. 1. 燃烧室结构和进气系统的改进2. 电控燃油喷射（EFI）、电子点火提前（ESA）、直接点火系统（DIS）的采用 排放控制系统 1-(1) 挤压区 1-(2) 发动机的改进 （1/1）

  12. 1. 概述 排放控制系统 催化转化器 100% 净化率 0 300 C 400 C 催化剂温度 （1/3）

  13. 排放控制系统 整体式催化转化器 线网 外壳 托架 催化转化器 铝催化剂 整体式载体 （2/3）

  14. 排放控制系统 NOx 高 净化率 HC 理论空燃比 CO 催化器工作范围 低 催化转化器 ECU 较浓 较稀 空燃比 喷油器 氧气传感器 （3/3）

  15. 1. 必要性2. 工作 排放控制系统 巡行时 DP膜片 滤清器 VTV 减速时 减速缓冲器（DP）系统 减速缓冲器 （1/1）

  16. 1. 必要性2. 工作 排放控制系统 节气门打开 ECU 停止 减速燃料切断系统 喷油器 （1/1）

  17. 1. 必要性2. 工作 排放控制系统 EGR阀 真空进气歧管 废气再循环（EGR）系统 （1/2）

  18. 排放控制系统 EGR口 EGR “R”口 EGR真空调节器 节气门 空气 废气再循环（EGR）系统 EGR阀 BVSV 废气 （1/2）

  19. 排放控制系统 EGR口 EGR “R”口 EGR真空调节器 节气门 废气再循环（EGR）系统 EGR阀 BVSV 废气 （1/2）

  20. 排放控制系统 EGR口 EGR “R”口 EGR真空调节器 空气 节气门 废气再循环（EGR）系统 EGR阀 BVSV 废气 （1/2）

  21. 排放控制系统 EGR口 EGR “R”口 EGR真空调节器 节气门 废气再循环（EGR）系统 EGR阀 BVSV 废气 （1/2）

  22. 排放控制系统 EGR口 EGR “R”口 EGR真空调节器 节气门 废气再循环（EGR）系统 EGR阀 BVSV 废气 （1/2）

  23. 3. VVT-i（智能可变的气门正时）系统的内EGR 效应 排放控制系统 EX IN 排气行程 废气再循环（EGR）系统 EX IN EX IN 压缩行程 进气行程 （2/2）

  24. 1. 必要性2. 工作 排放控制系统 PCV阀 窜缸混合气 新鲜空气 进气歧管一侧 曲轴箱强制通风（PCV）系统 真空通道狭笮 PCV阀打开 气缸盖一侧 （1/1）

  25. 排放控制系统 PCV阀 进气歧管一侧 曲轴箱强制通风（PCV）系统 窄真空管道 PCV阀打开 气缸盖一侧 （1/1）

  26. 排放控制系统 PCV阀 窜缸混合气 新鲜空气 进气歧管一侧 曲轴箱强制通风（PCV）系统 窄真空管道 PCV阀打开 气缸盖一侧 （1/1）

  27. 排放控制系统 PCV阀 窜缸混合气 新鲜空气 进气歧管一侧 曲轴箱强制通风（PCV）系统 窄真空管道 PCV阀打开 气缸盖一侧 （1/1）

  28. 排放控制系统 PCV阀 窜缸混合气 新鲜空气 进气歧管一侧 曲轴箱强制通风（PCV）系统 真空管道全开 PCV阀打开 气缸盖一侧 （1/1）

  29. 1. 必要性2. 工作 排放控制系统 燃料蒸发排放控制（EVAP）系统 • 参考: • 北美型号用的燃料蒸发排放控制（EVAP）系统 （1/1）

  30. 1. 必要性2. 装有三元催化转化器/氧气传感器 CO/HC 检查和调整 CO仪表或CO/HC仪表 不带TWC/氧传感器 SST CO/HC的检查和调整 怠速混合气调整螺钉 可变电阻 180° （1/1）

  31. 排放控制系统 罐阀门总成 ORVR（蒸汽回收）阀 活性碳罐 罐压力阀 蒸汽压力传感器 真空单向阀 为压力开关阀的真空开关阀 北美车型用的燃料蒸发排放控制（EVAP）系统 为EVAP的真空开关阀 进气阀 为碳罐关闭阀的真空开关阀 至发动机 排气阀 空气阀门总成 （1/1）

  32. 排放控制系统 大气 北美车型用的燃料蒸发排放控制（EVAP）系统 （1/1）

  33. 排放控制系统 北美车型用的燃料蒸发排放控制（EVAP）系统 （1/1）
