车载线 广州视霸电子科技有限公司产品功能介绍

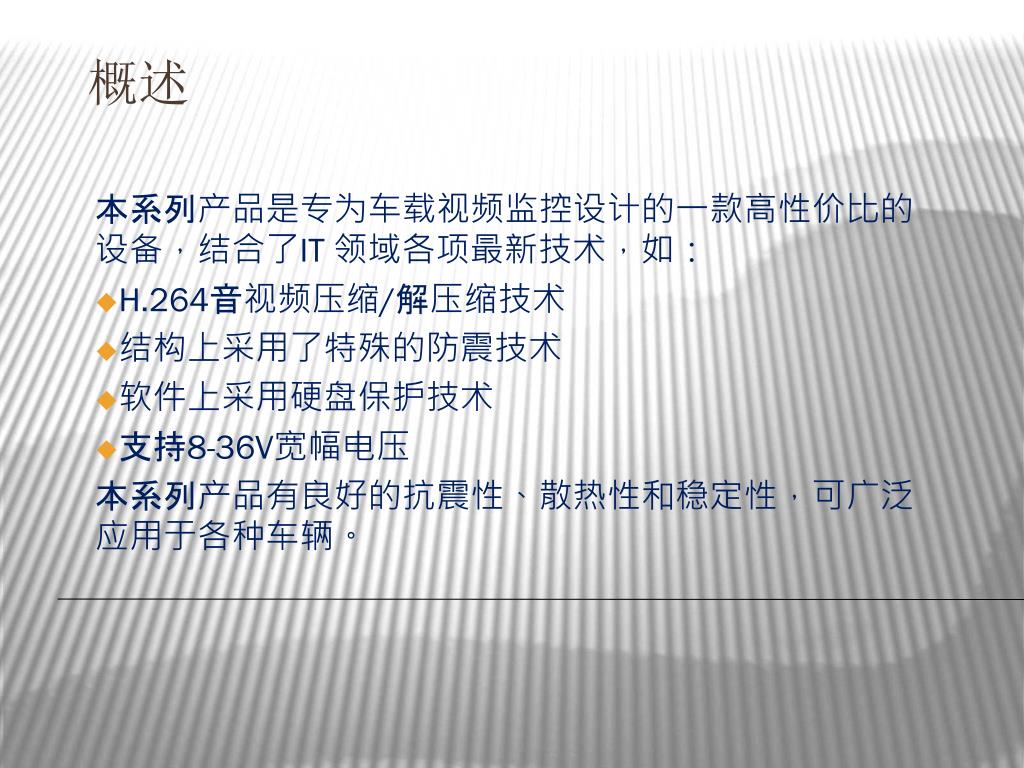

概述本系列产品是专为车载视频监控设计的一款高性价比的设备，结合了IT 领域各项最新技术，如： H.264音视频压缩/解压缩技术结构上采用了特殊的防震技术软件上采用硬盘保护技术支持8-36V宽幅电压本系列产品有良好的抗震性、散热性和稳定性，可广泛应用于各种车辆。

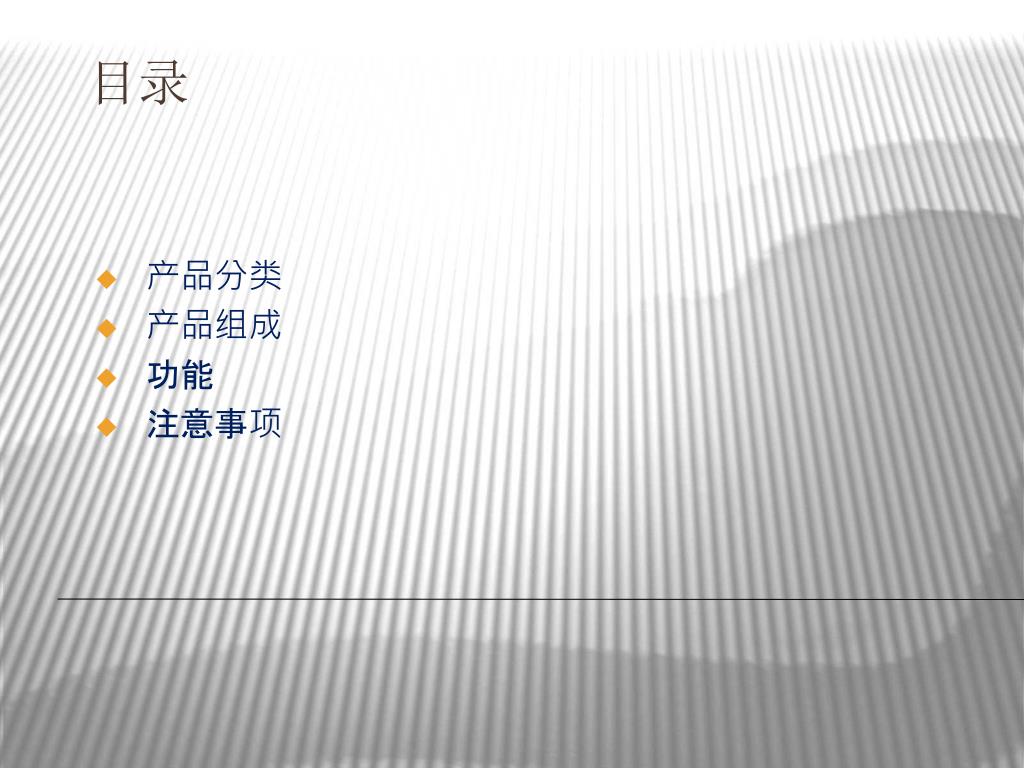

目录产品分类产品组成功能注意事项

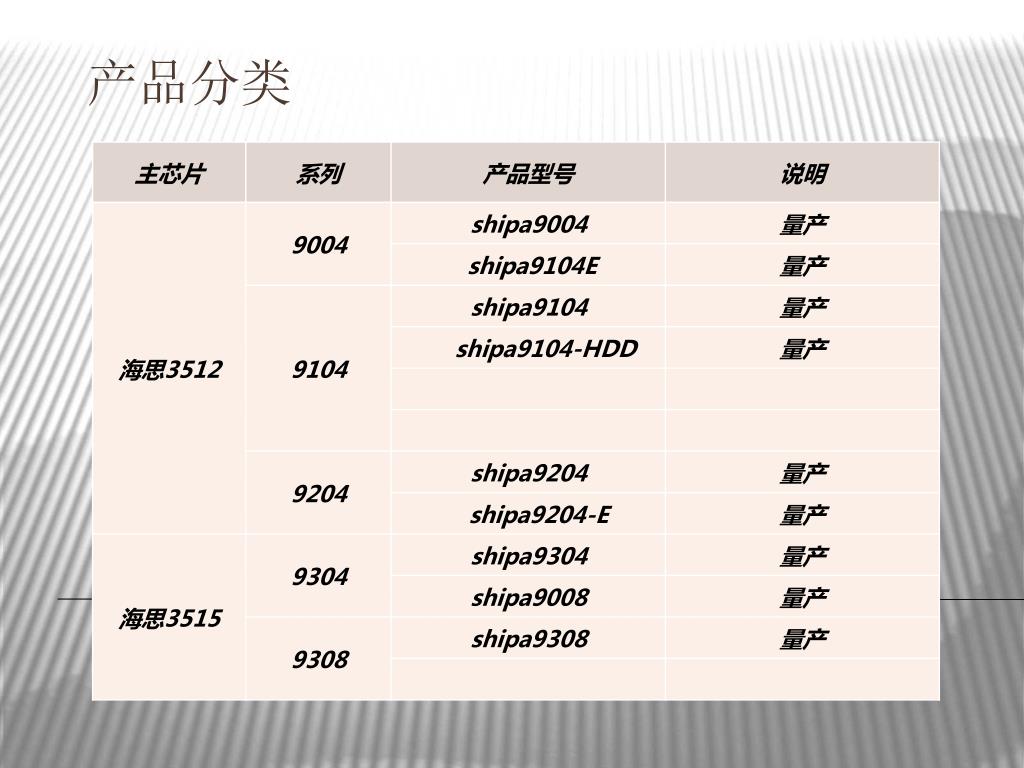

产品分类

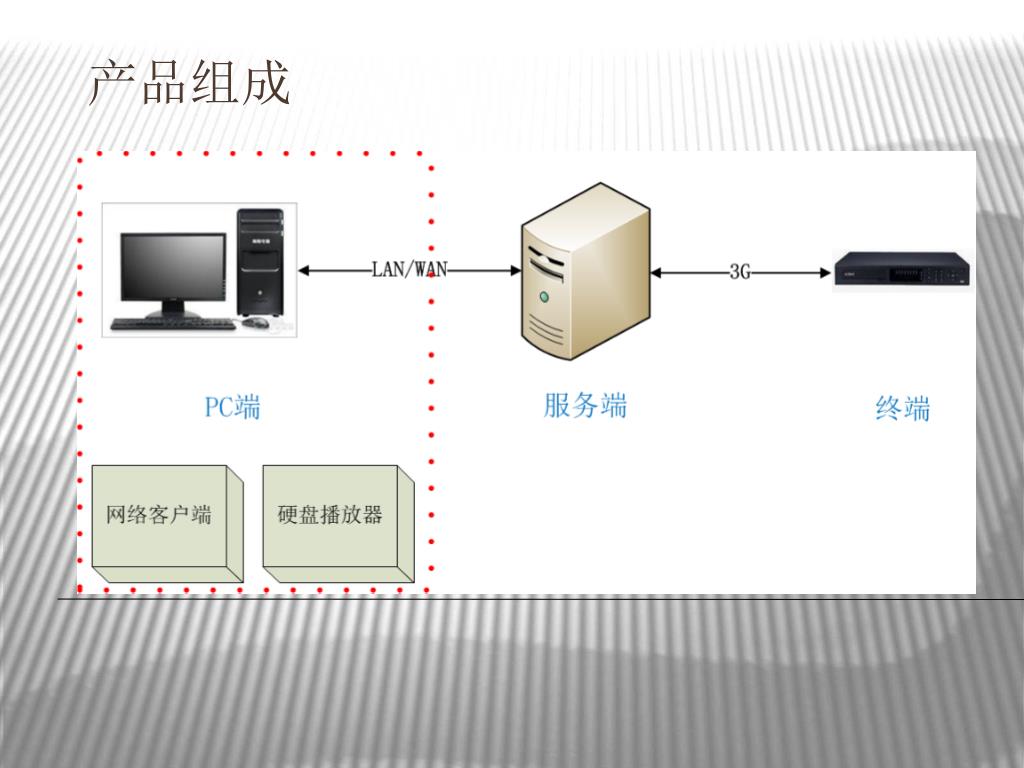

产品组成

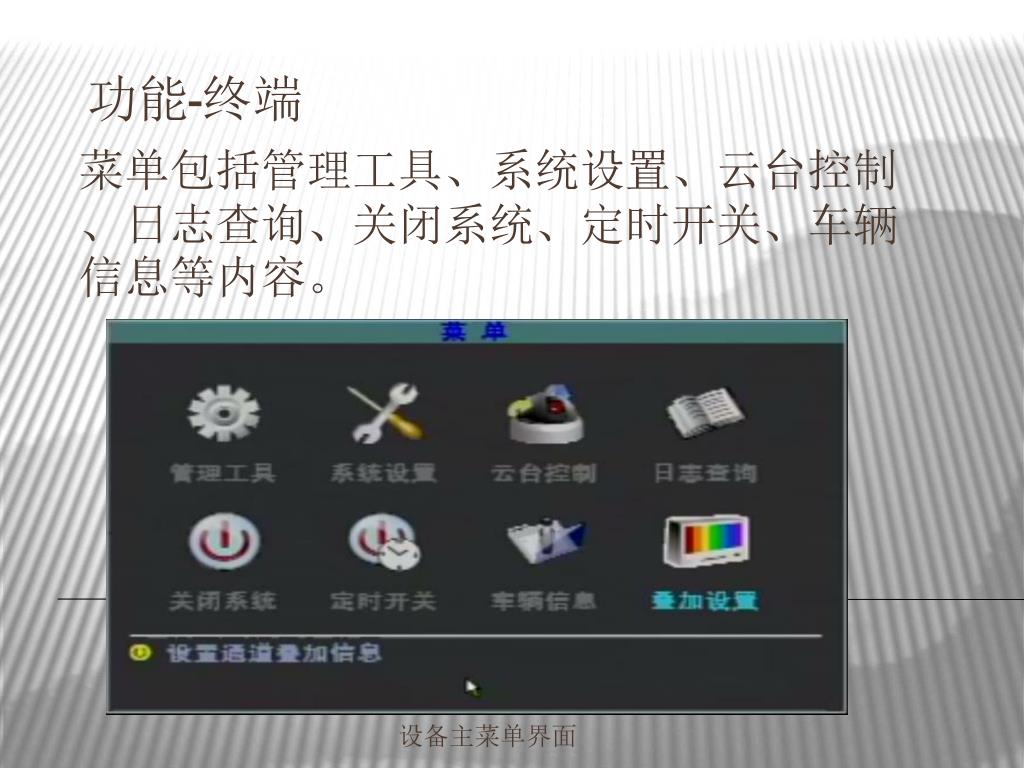

功能-终端 菜单包括管理工具、系统设置、云台控制、日志查询、关闭系统、定时开关、车辆信息等内容。设备主菜单界面

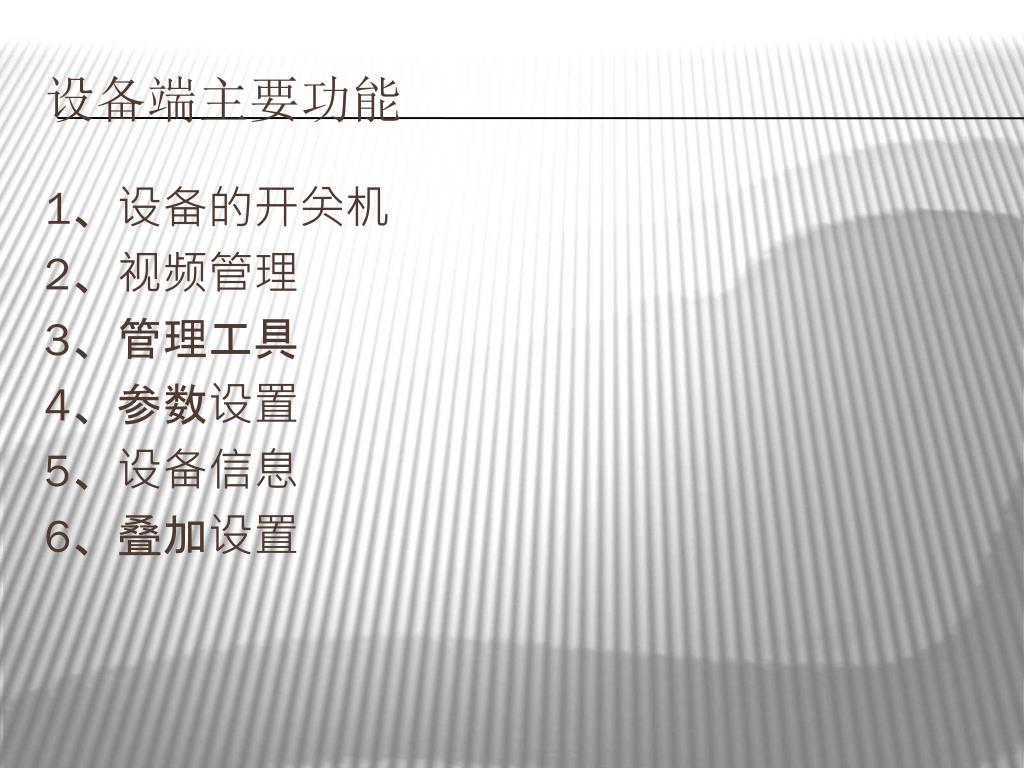

1、设备的开关机 2、视频管理 3、管理工具 4、参数设置 5、设备信息 6、叠加设置设备端主要功能

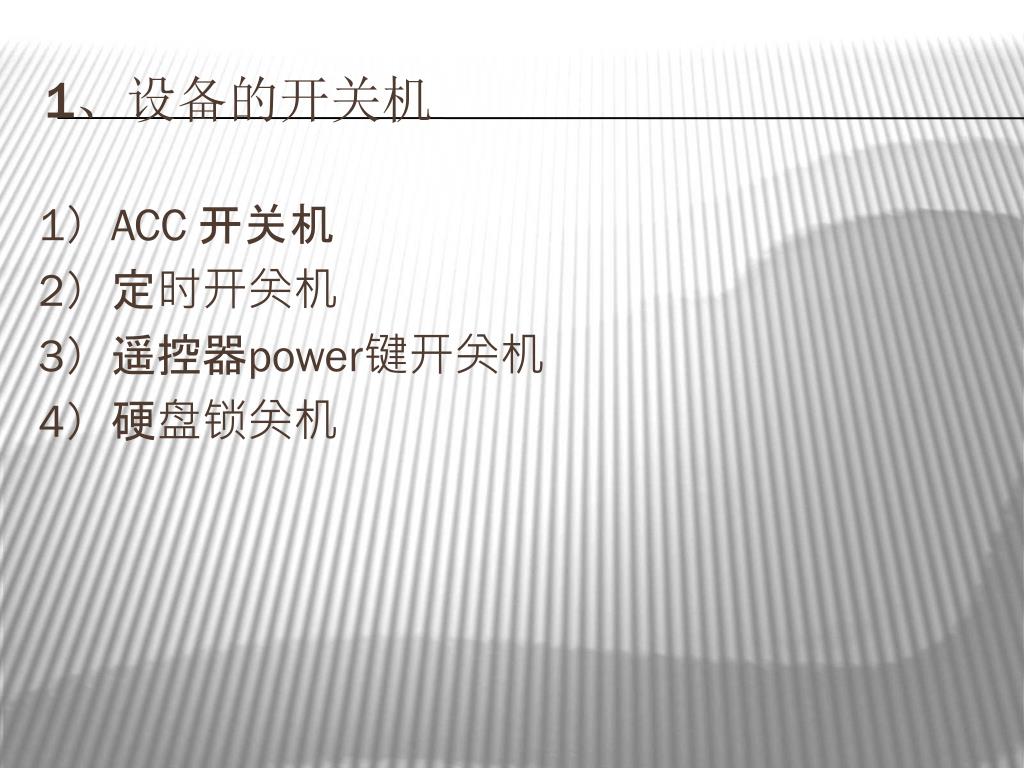

1）ACC 开关机 2）定时开关机 3）遥控器power键开关机 4）硬盘锁关机 1、设备的开关机

1）支持单通道、多通道视频预览及录像； 2）文件搜索界面支持对录像文件的查找、备份。 2、视频管理

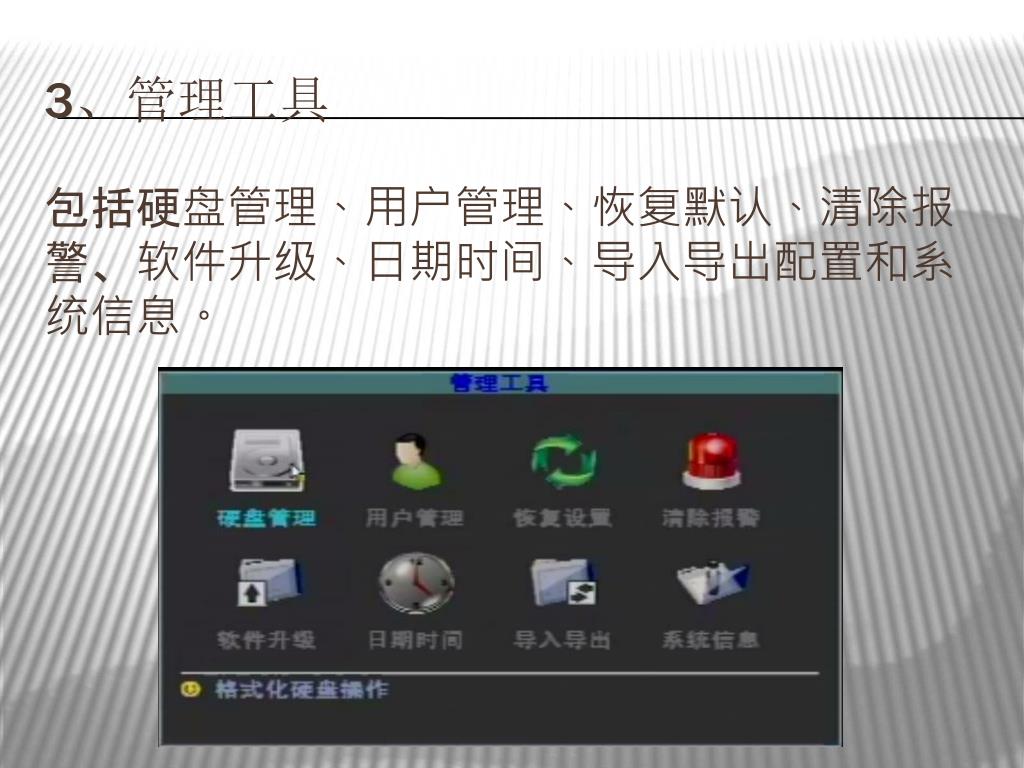

包括硬盘管理、用户管理、恢复默认、清除报警、软件升级、日期时间、导入导出配置和系统信息。包括硬盘管理、用户管理、恢复默认、清除报警、软件升级、日期时间、导入导出配置和系统信息。 3、管理工具

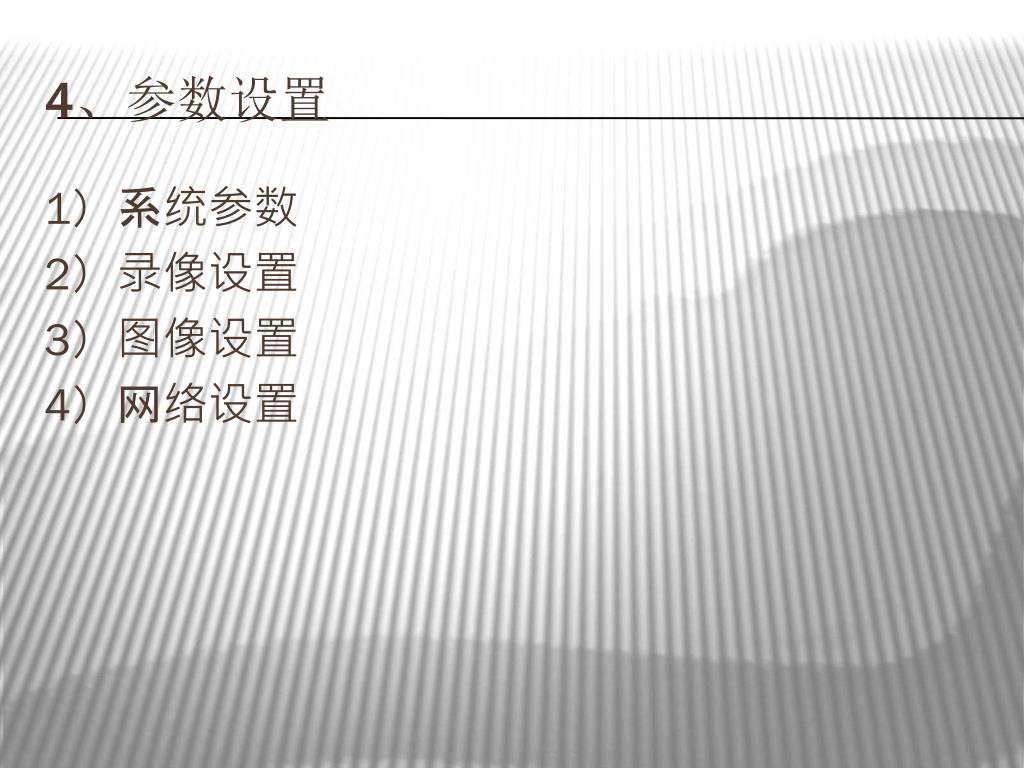

1）系统参数 2）录像设置 3）图像设置 4）网络设置 4、参数设置

支持存储的视频是否循序覆盖、键盘锁定时间、道循环切换、视频制式、菜单透明度、语言、写硬盘保护、状态显示、画面预览及延时、开机方式、ACC关机延时设置。支持存储的视频是否循序覆盖、键盘锁定时间、道循环切换、视频制式、菜单透明度、语言、写硬盘保护、状态显示、画面预览及延时、开机方式、ACC关机延时设置。 1）系统参数

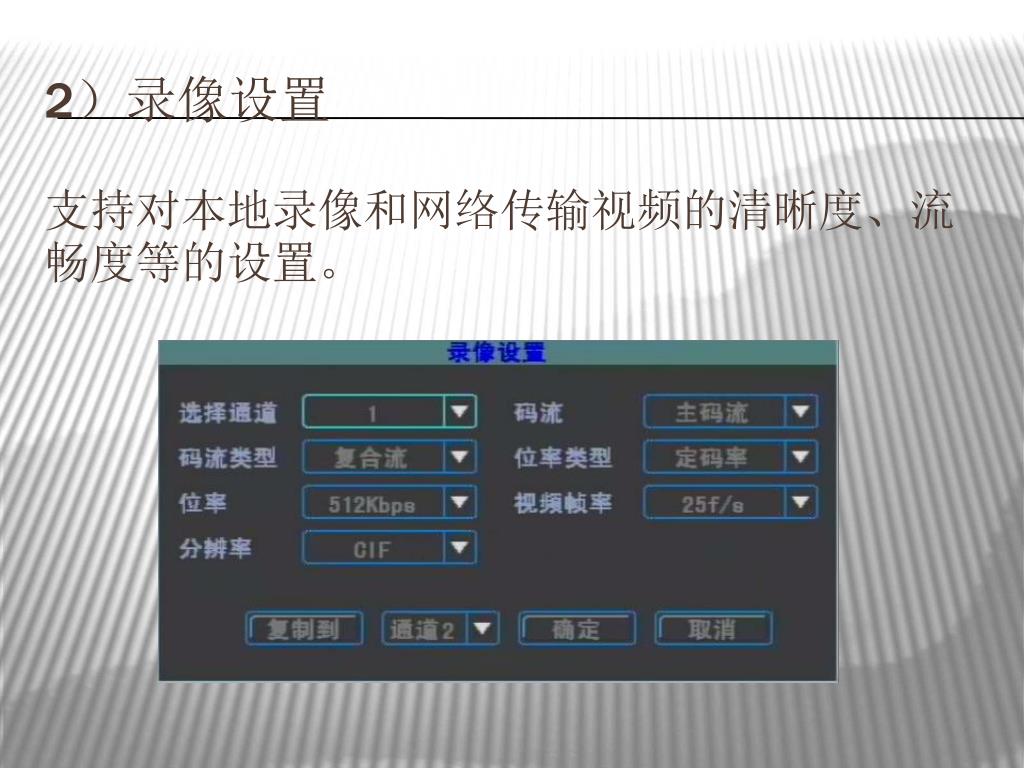

支持对本地录像和网络传输视频的清晰度、流畅度等的设置。支持对本地录像和网络传输视频的清晰度、流畅度等的设置。 2）录像设置

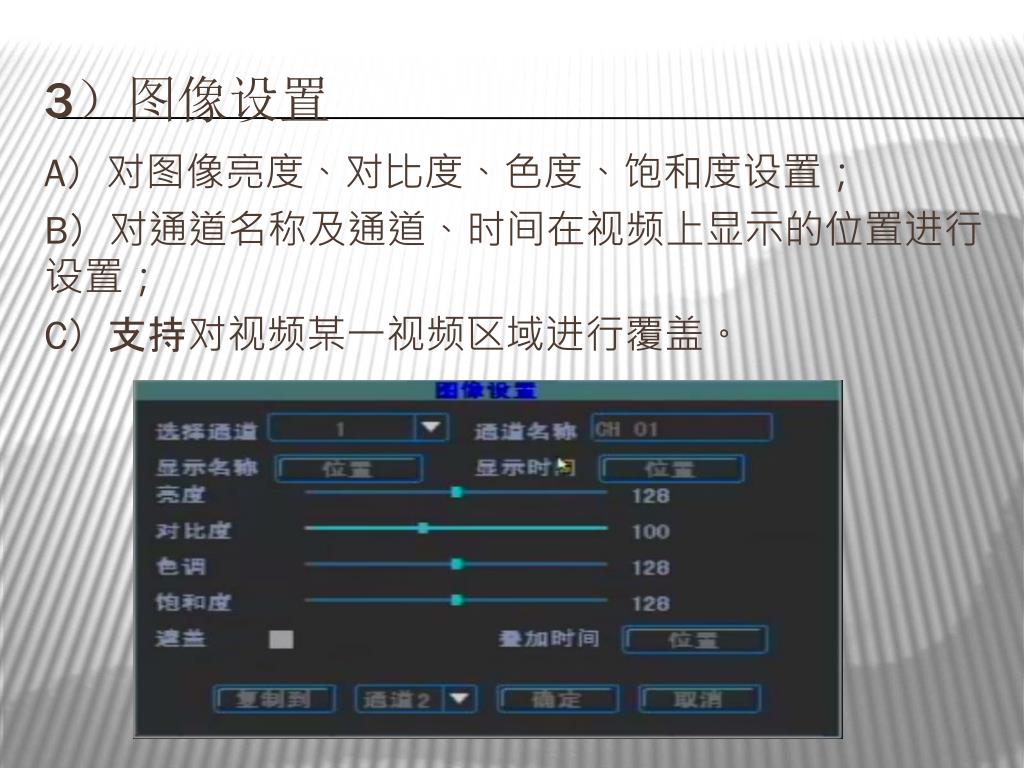

A）对图像亮度、对比度、色度、饱和度设置；A）对图像亮度、对比度、色度、饱和度设置； B）对通道名称及通道、时间在视频上显示的位置进行设置； C）支持对视频某一视频区域进行覆盖。 3）图像设置

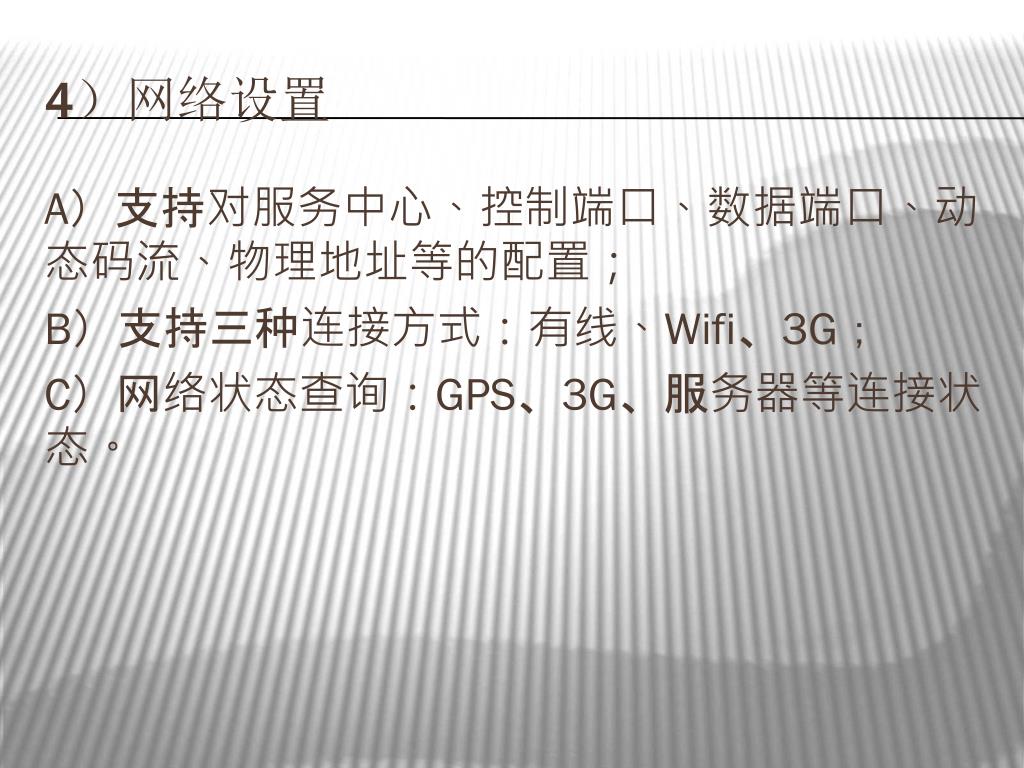

A）支持对服务中心、控制端口、数据端口、动态码流、物理地址等的配置；A）支持对服务中心、控制端口、数据端口、动态码流、物理地址等的配置； B）支持三种连接方式：有线、Wifi、3G； C）网络状态查询：GPS、3G、服务器等连接状态。 4）网络设置

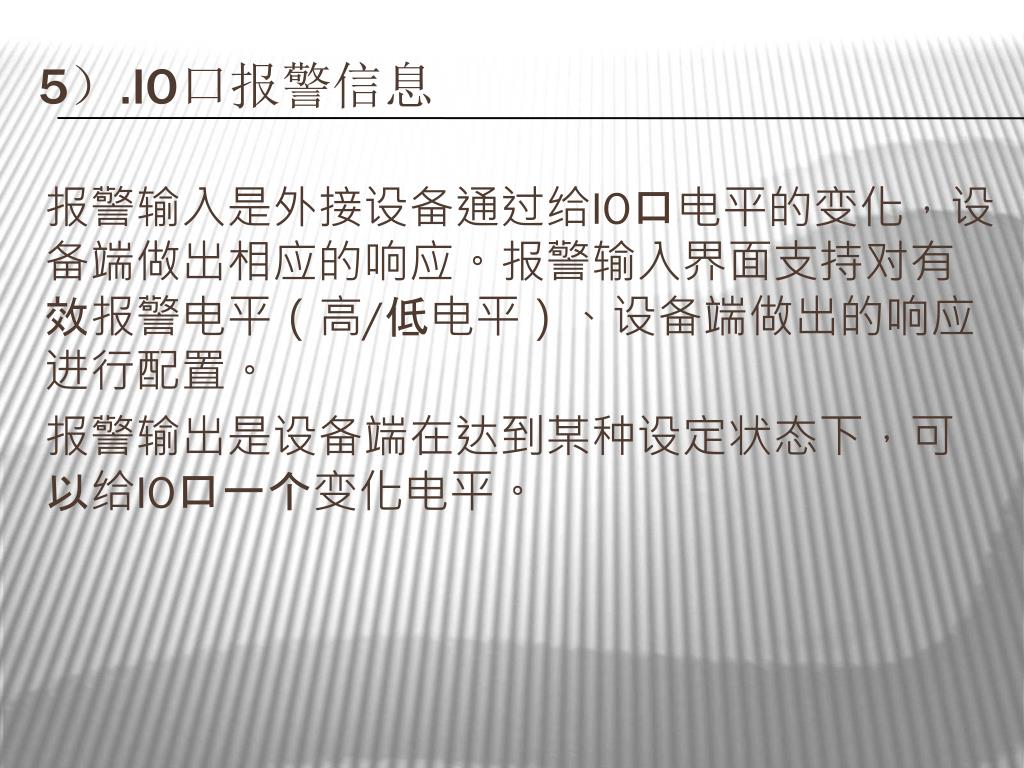

报警输入是外接设备通过给IO口电平的变化，设备端做出相应的响应。报警输入界面支持对有效报警电平（高/低电平）、设备端做出的响应进行配置。报警输入是外接设备通过给IO口电平的变化，设备端做出相应的响应。报警输入界面支持对有效报警电平（高/低电平）、设备端做出的响应进行配置。报警输出是设备端在达到某种设定状态下，可以给IO口一个变化电平。 5）.IO口报警信息

报警输入界面 报警输出界面

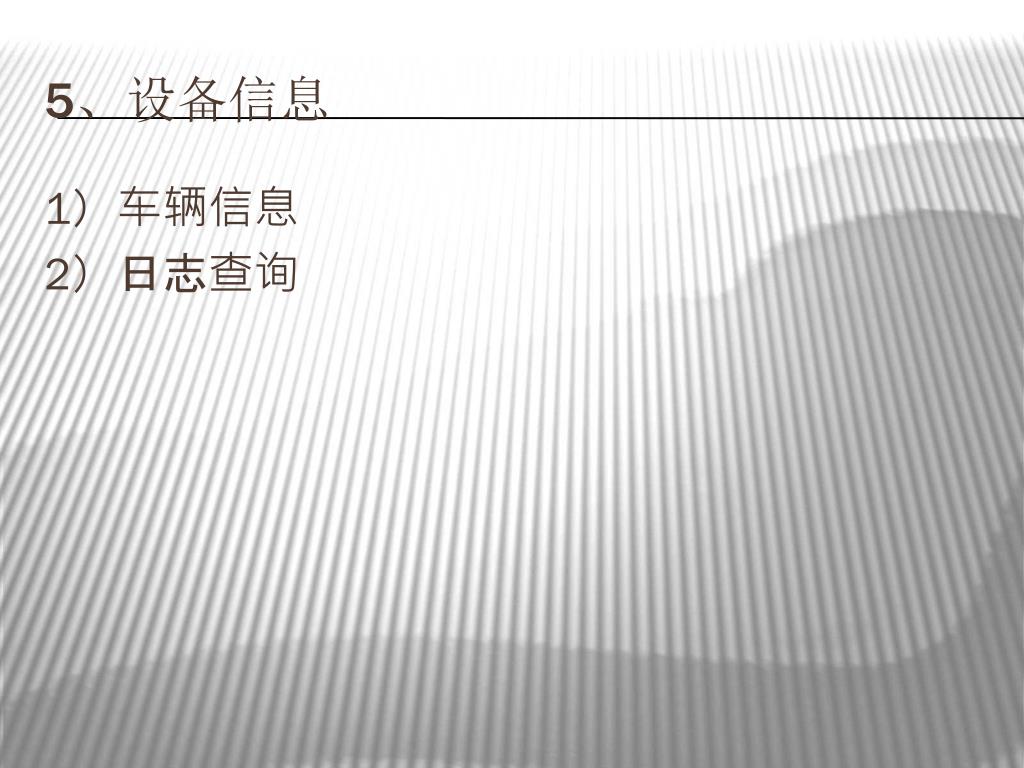

1）车辆信息 2）日志查询 5、设备信息

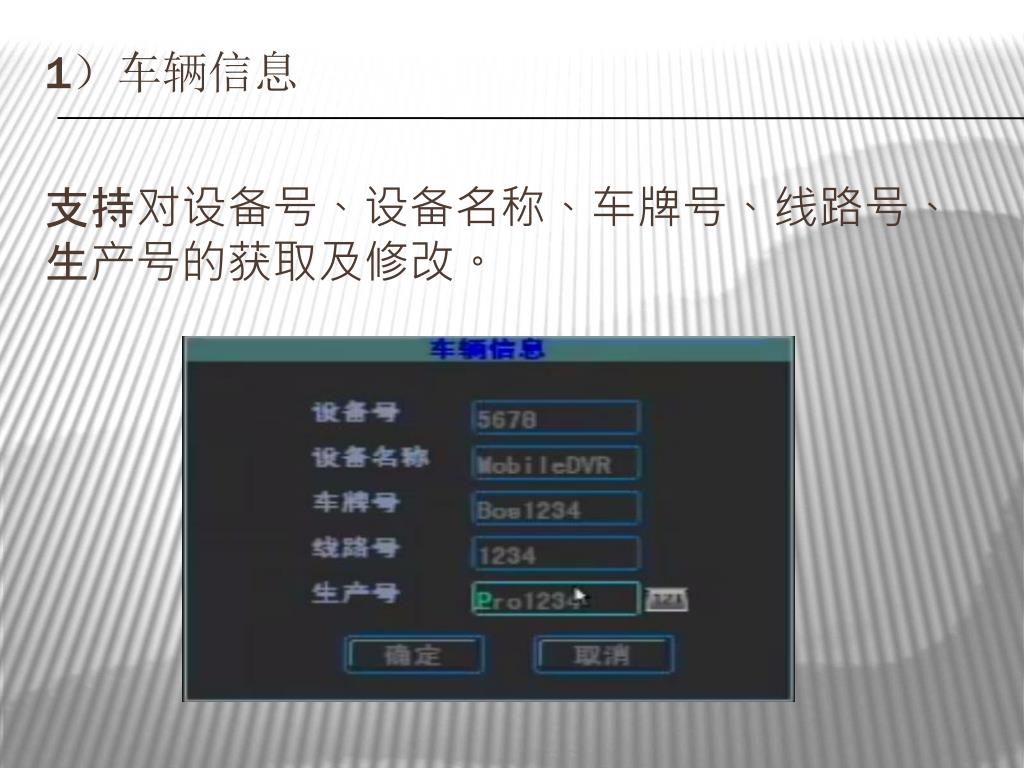

支持对设备号、设备名称、车牌号、线路号、生产号的获取及修改。支持对设备号、设备名称、车牌号、线路号、生产号的获取及修改。 1）车辆信息

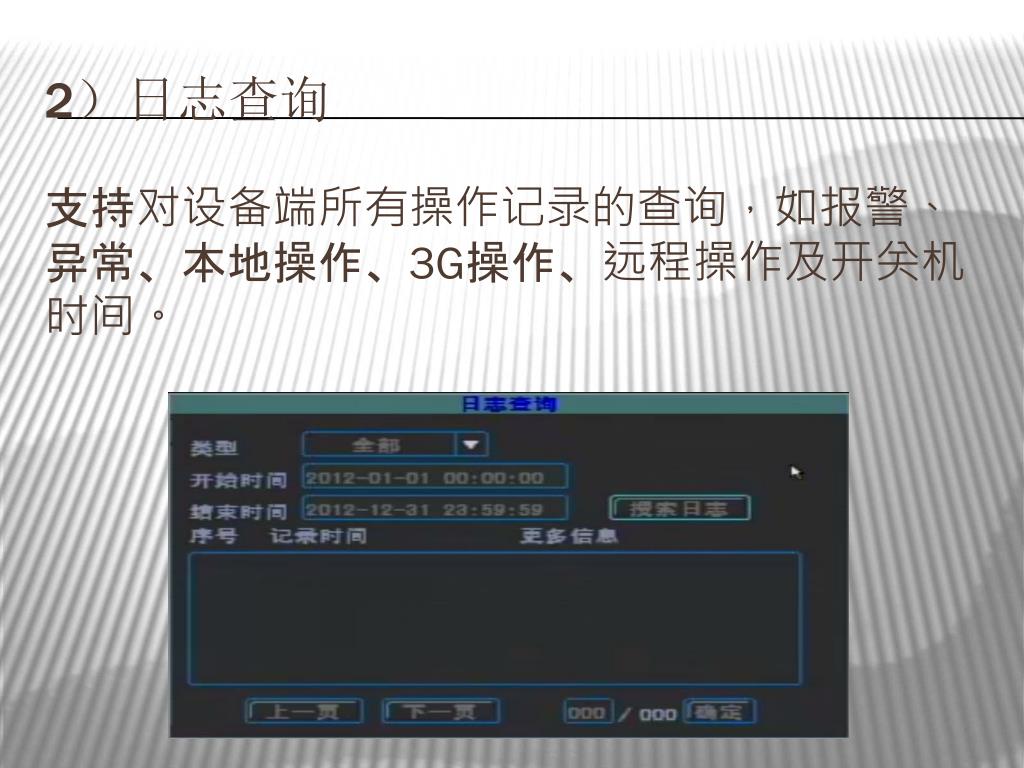

支持对设备端所有操作记录的查询，如报警、异常、本地操作、3G操作、远程操作及开关机时间。支持对设备端所有操作记录的查询，如报警、异常、本地操作、3G操作、远程操作及开关机时间。 2）日志查询

1）支持设置预览时是否显示时间、通道名、车牌号及视频丢失后是否闪烁提示；1）支持设置预览时是否显示时间、通道名、车牌号及视频丢失后是否闪烁提示； 2）支持设置录像文件中是否包含时间、通道名及车牌号信息。 6、叠加设置

功能-服务端 1、支持用户和设备的添加、删除、修改和管理 2、支持服务端口的设置(数据端口、控制端口) 3、支持向指定第三方发送设备端某些数据

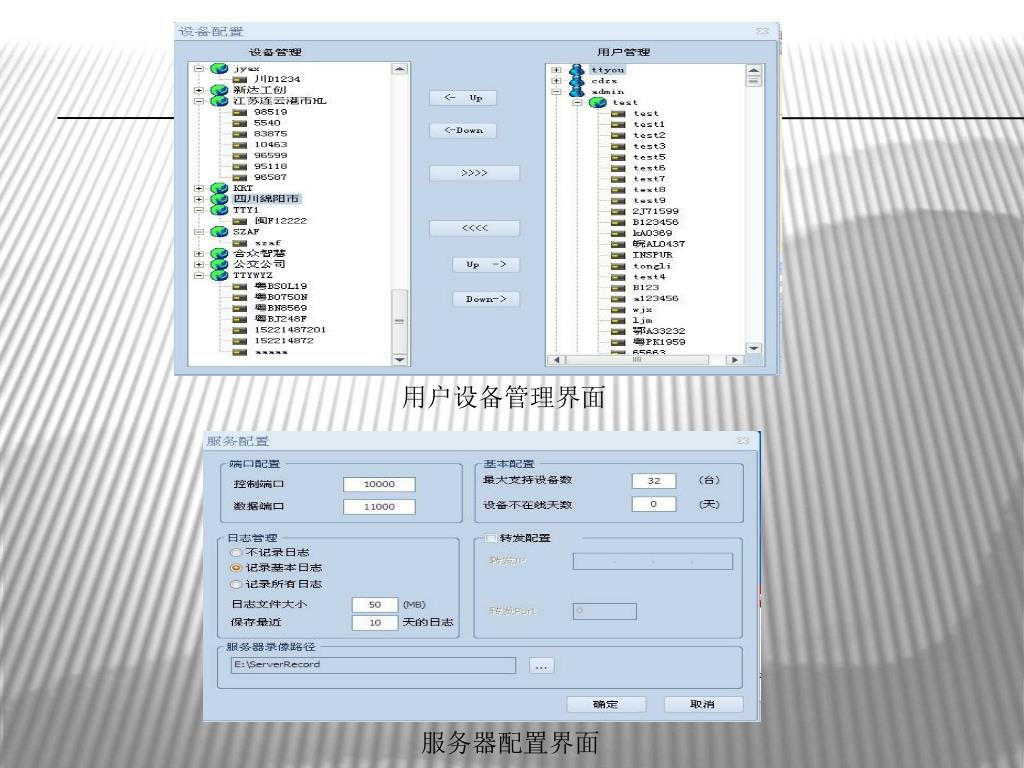

用户设备管理界面 服务器配置界面

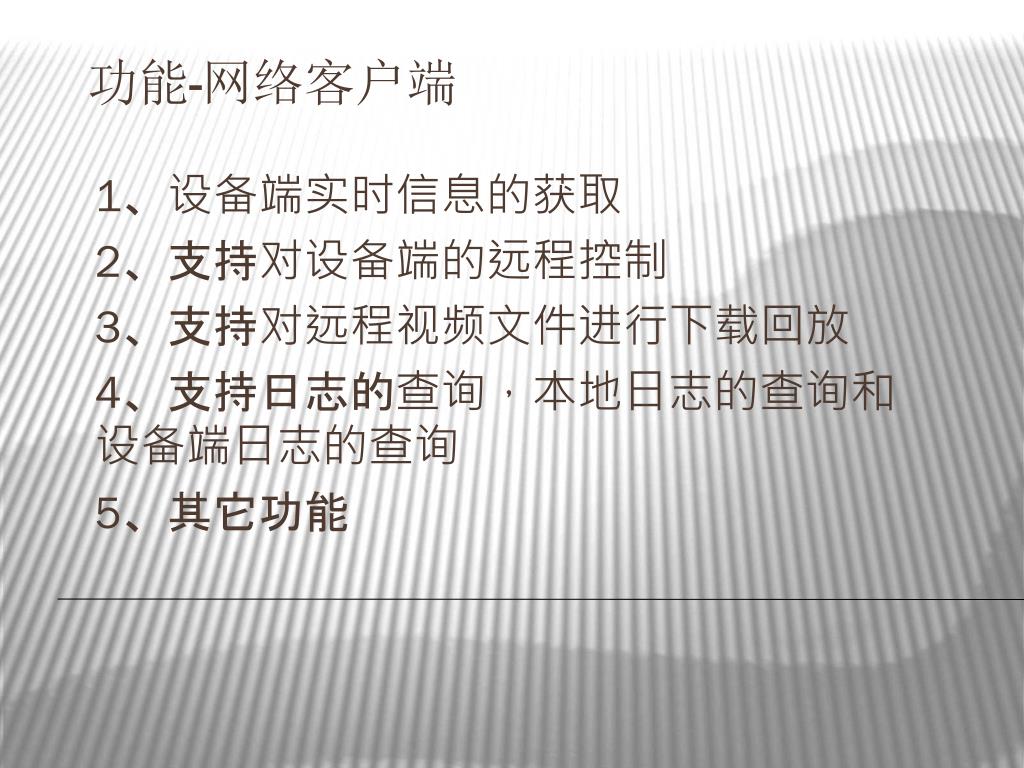

功能-网络客户端 1、设备端实时信息的获取 2、支持对设备端的远程控制 3、支持对远程视频文件进行下载回放 4、支持日志的查询，本地日志的查询和设备端日志的查询 5、其它功能

网络客户端界面

1）设备端实时视频的获取 a）支持对设备端视频通道的预览； b）支持对设备视频进行截图、远程录制及回放视频； 2）设备端状态信息的获取 a）GPS信息 b）视频及存储设备状态信息 c）车辆速度及超速信息 1、设备端实时信息的获取

1）车辆信息的获取及修改； 2）基本参数的获取及修改，包括超速设置、时间校正、传输图像质量； 3）断油断电； 4）报警的清除、设备重启及恢复出厂； 5）设备的升级 2、支持对设备端的远程控制

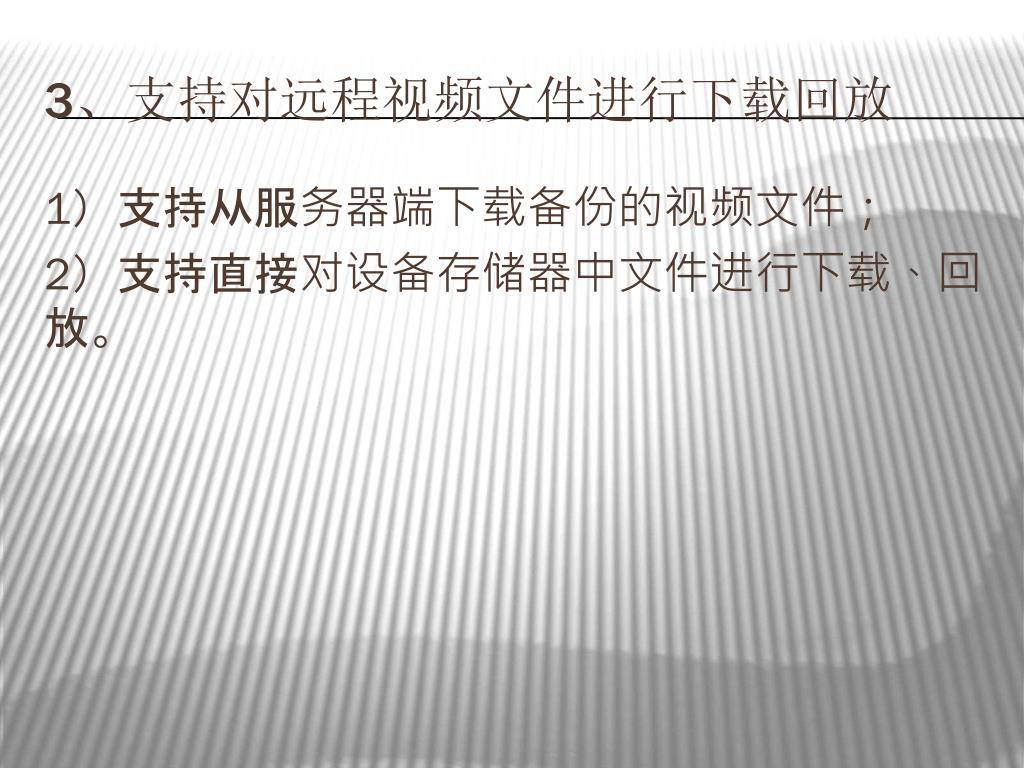

1）支持从服务器端下载备份的视频文件； 2）支持直接对设备存储器中文件进行下载、回放。 3、支持对远程视频文件进行下载回放

可以按日志记录的时间对本地及设备端日志某一个时间段信息进行查询，并可以按时间、类型、服务器名等进行排序。可以将查询到的日志导出来进行单独保存。可以按日志记录的时间对本地及设备端日志某一个时间段信息进行查询，并可以按时间、类型、服务器名等进行排序。可以将查询到的日志导出来进行单独保存。 4、支持日志的查询

1）语音对讲功能； 2）透明串口； 3）云台控制。 5、其它

功能-硬盘播放器 硬盘播放器主要有以下三大类功能： 1、视频文件的搜索、排序、备份 2、视频文件的解码播放 3、对设备中记录的日志进行解析

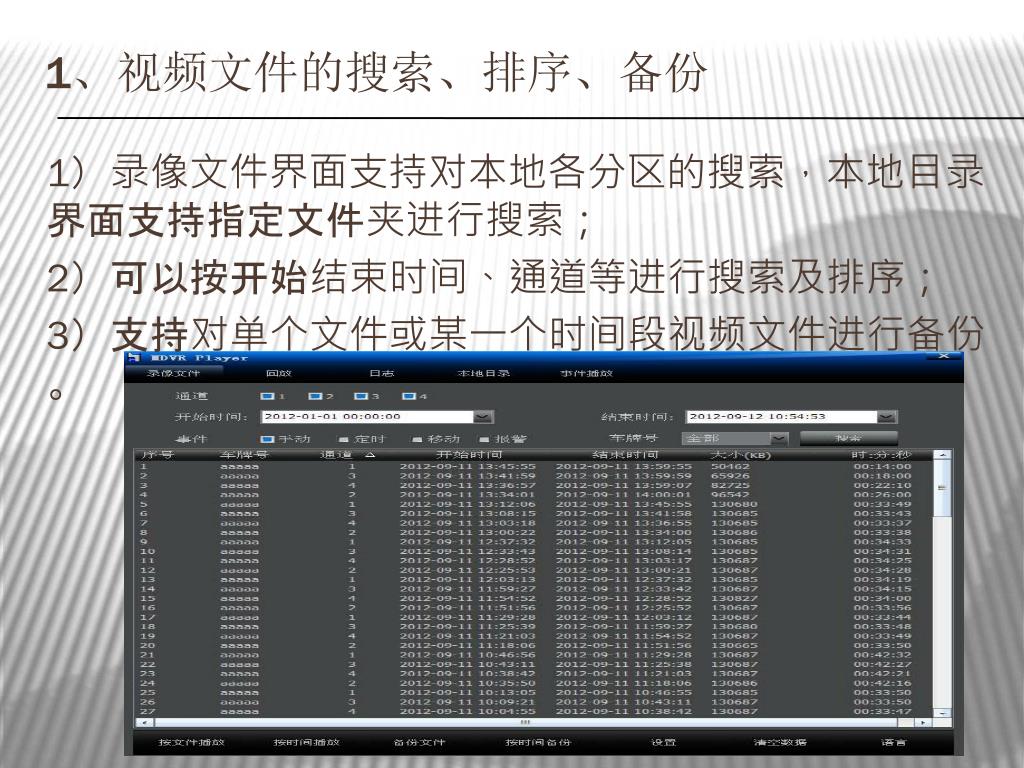

1）录像文件界面支持对本地各分区的搜索，本地目录界面支持指定文件夹进行搜索；1）录像文件界面支持对本地各分区的搜索，本地目录界面支持指定文件夹进行搜索； 2）可以按开始结束时间、通道等进行搜索及排序； 3）支持对单个文件或某一个时间段视频文件进行备份。 1、视频文件的搜索、排序、备份

注意事项---终端 1、ACC模式启动设置下ACC为点火状态，系统无法启动答：需在硬盘锁锁定状态下，ACC点火系统才能正常启动。 2、SD卡不能进行格式化答：当SD卡容量小于4G时，不可进行格式化。 3、外接移动硬盘或U盘不可对视频备份答：当移动硬盘或U盘文件系统格式为NTFS时，不可备份。 4、为什么熄火后不立即关机答：在“系统参数”中有个“关机延时”设置，默认为20分钟，即熄火信号后20分钟会关机；如果想熄火后立即关机，只需将“关机延时”的时间设置为0即可。

1、设备在线时双击通道打开通道预览后没有图像1、设备在线时双击通道打开通道预览后没有图像答：此时打不开图像可能是3G网传流量比较小，因此客户端可以检测到设备上线但不能打开画面。检查方法：查看设备中3G网络状态信息（信号值最大为31，最小1,显示99时表示未检测到信号）；查看PC端客户端打开预览时网络流量是否有增加，如未有较大流量增加，则表示没有数据传输到PC端，所以没有图像。 2、GPS偏移比较大或显示地点错误答：一般GPS偏移在10米左右，当偶尔出现200米之内的偏移时算正常，如果达到500米以上时可以查看客户端的“GPS数据转换”选项是否选上；在国内需选上此项，国外不需要选此选项。 3、服务器端配置完毕，设备及客户端连接不上服务器端答：在确认服务器端网络及配置无异常情况下，注意检查数据、控制端口有没有被别的程序占用。注意事项---服务器与客户端
