北华大学工程训练中心 工程认识实习 ——基础制造技术授课部门：基础制造技术部授课教师：张持重

引言 “基础制造技术实习”是一门传授机械制造基础知识的实践性技术基础课，是工科院校学生工程训练不可缺少的重要环节之一。通过“基础制造技术实习”，不仅使学生学习到机械加工工艺知识，还可培养学生的实践能力，为后续课程的学习及今后从事技术工作打下必要的基础。国家教委已把“基础制造技术实习”列为对高等工业院校专业评估和课程评估的重要内容，并制定了相应的教学基本要求和评估指标体系。

基础制造技术实习不仅是一门必修的工艺 性技术基础课和工程实践课，而且是对工科大学生进行综合素质教育和现代制造技术教育的重要内容，是对本科学生进行的第一次工程实践训练和制造工艺教育。

一、选矿炼钢 选矿：用物理或化学方法将矿物原料中的有用矿物和无用矿物（通常称脉石）或有害矿物分开，或将多种有用矿物分离开的工艺过程，又称“矿物加工”。产品中，有用成分富集的称精矿；无用成分富集的称尾矿；有用成分的含量介于精矿和尾矿之间，需进一步处理的称中矿。金属矿物精矿主要作为冶炼业提取金属的原料；

非金属矿物精矿作为其他工业的原材料； 煤的精选产品为精煤。选矿可显著提高矿物原料的质量，减少运输费用，减轻进一步处理的困难，降低处理成本，并可实现矿物原料的综合利用。由于世界矿物资源日益贫乏，越来越多地利用贫矿和复杂矿，因此需要选矿处理的矿石量越来越大。目前，除少数富矿石外，金属和非金属(包括<A a 煤)矿石几乎都需选矿。

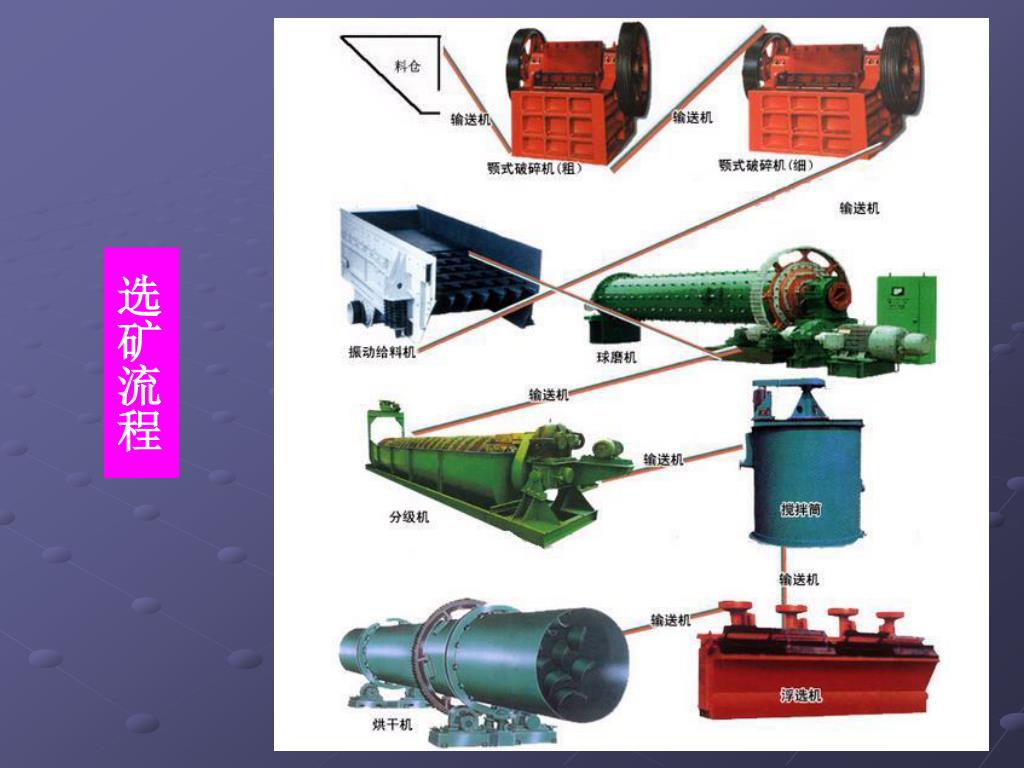

选矿流程

炼钢： 根据所炼钢种的要求把生铁中的含碳量去除到规定范围，并使其它元素的含量减少或增加到规定范围的过程。简单地说，是对生铁降碳、去硫磷、调硅锰含量的过程。这一过程基本上是一个氧化过程，是用不同来源的氧(如空气中的氧、纯氧气、铁矿石中的氧)来氧化铁水中的碳、硅、锰等元素。

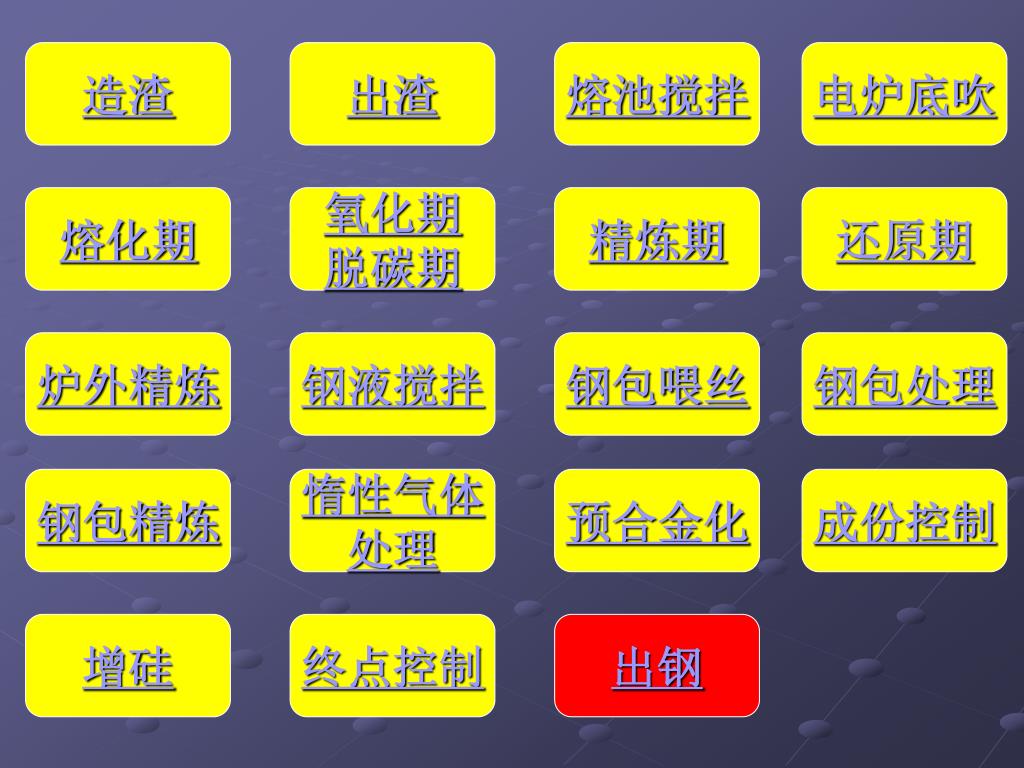

造渣出渣熔池搅拌电炉底吹熔化期氧化期脱碳期精炼期还原期炉外精炼钢液搅拌钢包喂丝钢包处理钢包精炼惰性气体处理预合金化成份控制增硅终点控制出钢

二、工艺简介 基础工艺路线：

（1）选材——备料（铸（钢）、锻） （2）锯床下料——留有其他工序的加工余量（3）车工工序——达到或基本达到加工精度（4）钳工工序——划线（修研中心孔）（5）铣工工序——铣斜面（6）磨工工序——精加工达到公差尺寸要求（7）热处理工序——调质、表面淬火、高频淬火（8）修磨、整理、检验、入库

三、基础制造技术实习内容 车工车工是机械加工中最常用的一个工种，用于加工零件上的回转表面，所用设备是车床，所用的刀具是车刀。另外，还可以用钻头、铰刀、丝锥、滚花刀等。在金属切削机床中，各类车床的数量约占机床总数一半左右。无论是在大批、成批生产中，还是在单件，小批生产中，车削加工都占有十分重要的地位。

C6136型车床

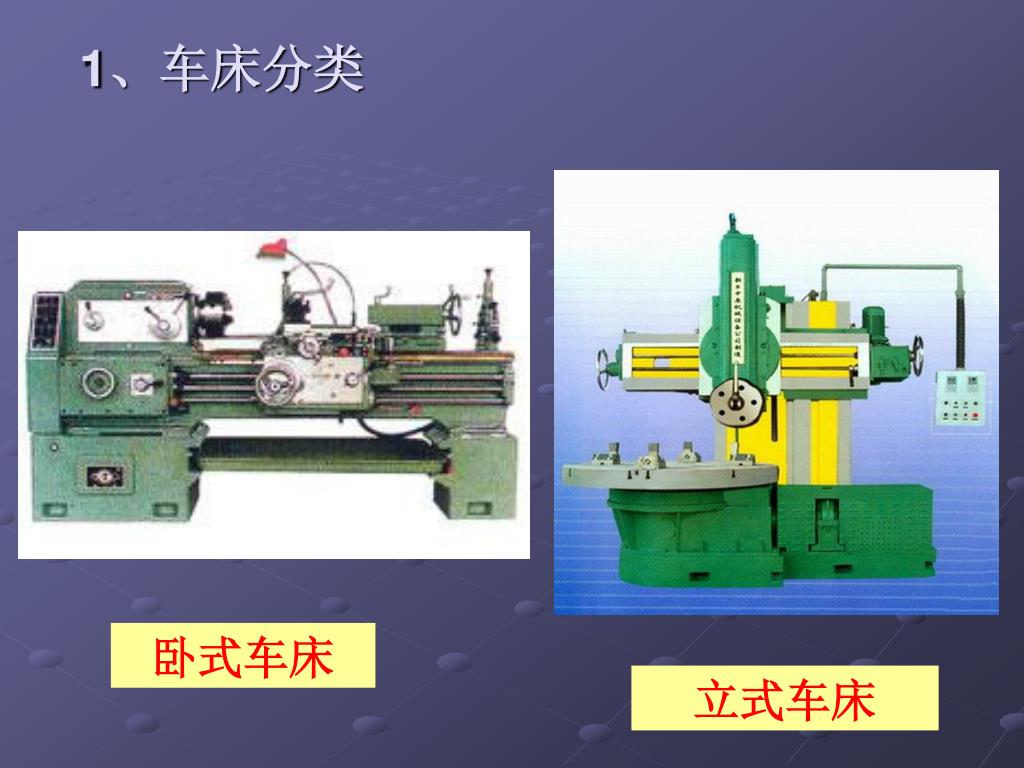

1、车床分类 卧式车床立式车床

数控车床

2、车床组成

3、车床加工范围 车床加工范围示意图

90°车刀 45°车刀切断刀内孔刀成形车刀机夹不重磨车刀螺纹车刀 4、车刀分类

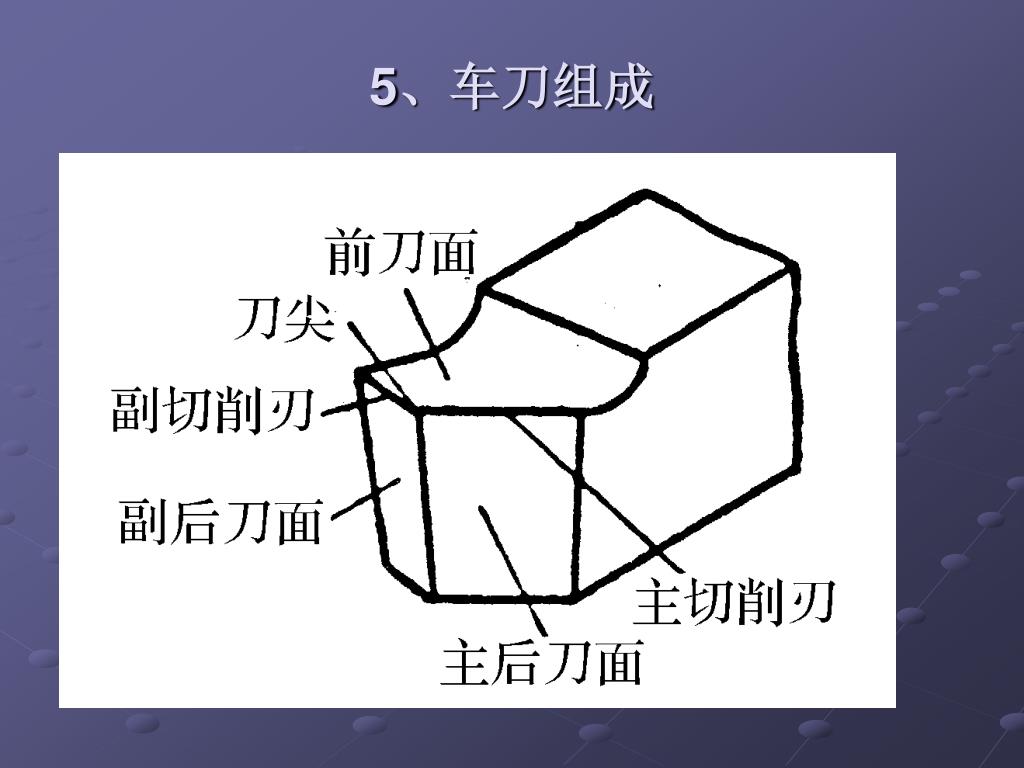

5、车刀组成

钳工主要用手工工具对金属材料进行的加工。主要工序有划线、锯割、錾削、刮削（考试）、钻孔、攻丝、套扣、装配（维修模具）。

1、钳工加工范围 （1）加工前的准备工作，如清理毛坯，在工件上划线等。（2）在单件或小批生产中，制造一般的零件。（3）对于一些精密、大型、复杂的机器及零部件的加工。（4）装配、调整和修理机器等。

（5）在科研和试制工作中，制作零件及模型 等。（6）制作模具及样板等。

2、钳工工具 台虎钳

划线平台 划规划针盘

手锯

锉刀

铣工用铣刀在铣床上进行的加工（普通铣床）。主要加工表面为平面、分度表面。

1、铣床构造

2、铣床加工范围 铣床加工范围示意图

3、铣刀 立铣刀盘铣刀

刨工用刨刀在刨床上进行的对金属材料的加工。如直槽、T型槽、燕尾槽等，平面。液压刨床牛头刨床

1、刨床的组成

2、刨床加工范围

3、刨刀

磨工在磨床上用砂轮对金属材料进行的加工。属精加工，Ra值在0.8以上。可磨平面、外圆、里孔等（实习主要磨平面）。外圆磨床平面磨床

1、磨床的组成 平面磨床

外圆磨床

2、磨床加工范围

3、砂轮 砂轮是磨削工件的刀具，它是由磨粒和结合剂按一定比例混合，经压坯、干燥和烧结而成的多孔物体。

砂轮

铸造把金属材料熔化，然后把液态金属加入到具有一定形状的空腔里去，金属结晶后形成零件的加工方法。如各种机器的床身、底座、暖气片、教室的椅子等均为铸件。

1、铸造工具 砂箱

2、化铁炉

多晶硅铸造炉 工业铸造炉低压铸造炉
