الدراسات اللازمه لإعداد مشروعات الترميم

الدراسات اللازمه لإعداد مشروعات الترميم. 1. دراسات تاريخية. 2. دراسات واختبارات وقياسات الوضع القائم 3. الدراسات والحلول ال تصميمية. الوصف التاريخي- المراحل التاريخية التي مر بها الأثر تقرير فني عن مواد وأسلوب البناء الأصلي. 1. دراسات تاريخية 2. دراسات واختبارات وقياسات الوضع القائم.

irisa
Download Presentation

الدراسات اللازمه لإعداد مشروعات الترميم

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. الدراسات اللازمه لإعداد مشروعات الترميم

  2. 1. دراسات تاريخية 2. دراسات واختبارات وقياسات الوضع القائم 3. الدراسات والحلول التصميمية • الوصف التاريخي- المراحل التاريخية التي مر بها الأثر • تقرير فني عن مواد وأسلوب البناء الأصلي

  3. 1. دراسات تاريخية 2. دراسات واختبارات وقياسات الوضع القائم • الرفع المساحي • الرفع المعماري • الرفع التصويري • الجسات واختبارات المواد والتربه • اعمال الرصد 3. الدراسات والحلول التصميمية

  4. يعمل الرفع المساحي لمبنى الأثر بغرض تحديد علاقته بالوسط المحيط من مباني مجاورة وتلك المحيطة بالأثر وبيان حالتها واستعمالاتها والشوارع والميادين المحيطه بالأثر ومناسيب الموقع وما عليه، وشبكات المرافق العامه وتوجيه الأثر وطرق الوصول إليه ومسمياتها.

  5. 1. دراسات تاريخية 2. دراسات واختبارات وقياسات الوضع القائم • الرفع المساحي • الرفع المعماري • الرفع التصويري • الجسات واختبارات المواد والتربه • اعمال الرصد 3. الدراسات والحلول التصميمية

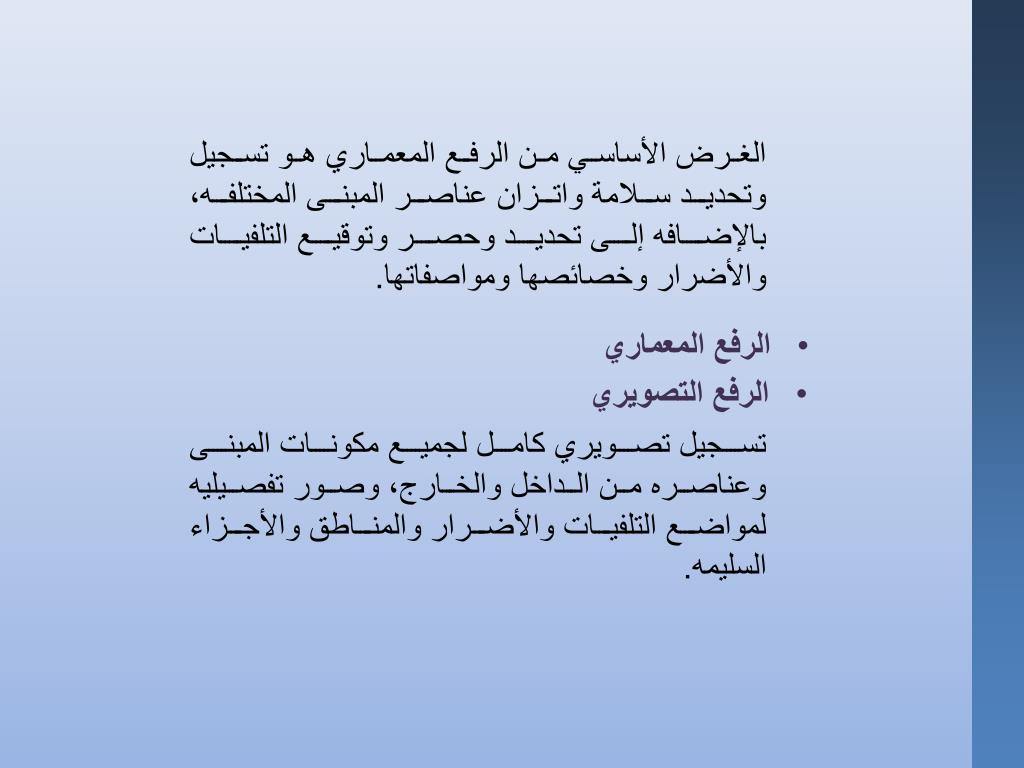

  6. الغرض الأساسي من الرفع المعماري هو تسجيل وتحديد سلامة واتزان عناصر المبنى المختلفه، بالإضافه إلى تحديد وحصر وتوقيع التلفيات والأضرار وخصائصها ومواصفاتها. • الرفع المعماري • الرفع التصويري تسجيل تصويري كامل لجميع مكونات المبنى وعناصره من الداخل والخارج، وصور تفصيليه لمواضع التلفيات والأضرار والمناطق والأجزاء السليمه.

  7. لماذا نقوم بتوثيق المبنى الأثري؟

  8. الرفع المعماري ”التوثيق المعماري“ للمبنى الأثري: هو عملية الرفع الجيومتري الكامل لجميع فراغات وتفاصيل المبنى باستخدام طرق وأساليب الرفع المختلفة لإخراج المخططات الهندسية التفصيلية والتي تعتبر الركيزة الأساسية لجميع أعمال ومراحل الحفاظ والترميم للمبنى الأثري.

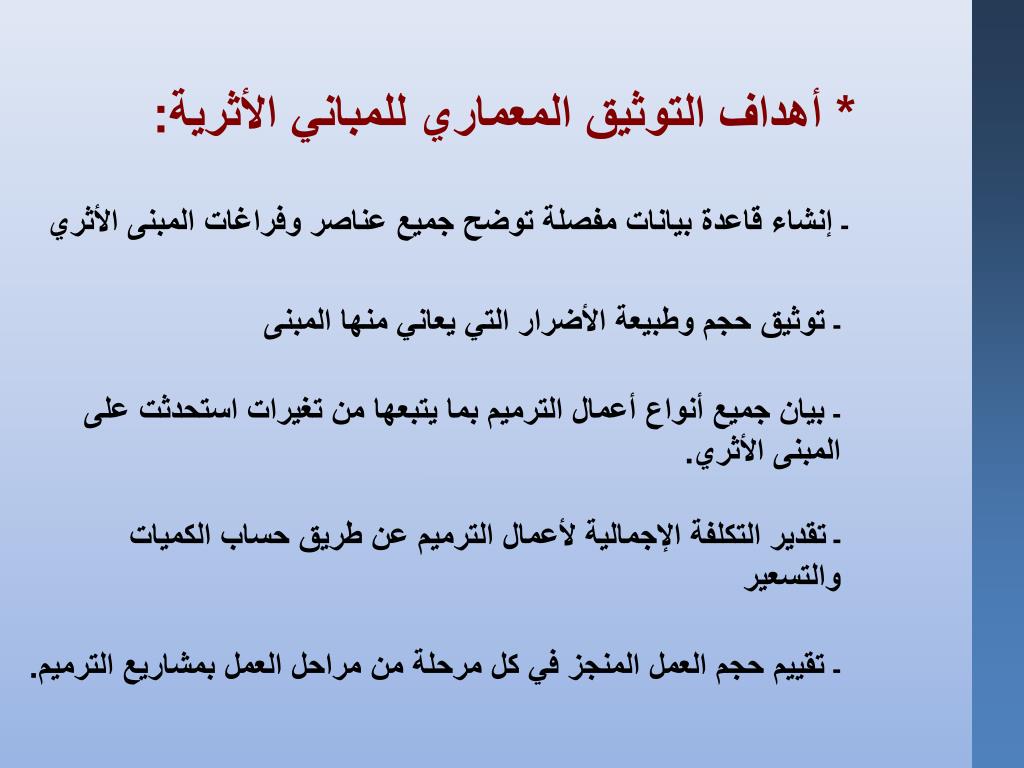

  9. * أهداف التوثيق المعماري للمباني الأثرية: - إنشاء قاعدة بيانات مفصلة توضح جميع عناصر وفراغات المبنى الأثري - توثيق حجم وطبيعة الأضرار التي يعاني منها المبنى - بيان جميع أنواع أعمال الترميم بما يتبعها من تغيرات استحدثت على المبنى الأثري. - تقدير التكلفة الإجمالية لأعمال الترميم عن طريق حساب الكميات والتسعير - تقييم حجم العمل المنجز في كل مرحلة من مراحل العمل بمشاريع الترميم.

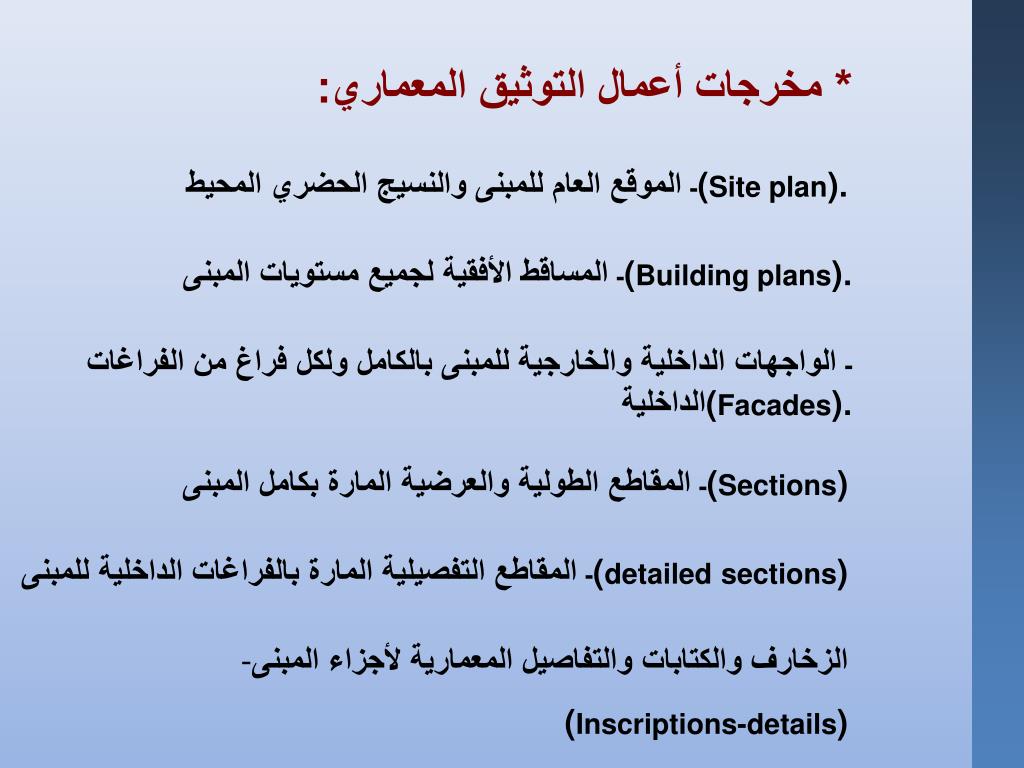

  10. * مخرجات أعمال التوثيق المعماري: - الموقع العام للمبنى والنسيج الحضري المحيط (Site plan). - المساقط الأفقية لجميع مستويات المبنى (Building plans). - الواجهات الداخلية والخارجية للمبنى بالكامل ولكل فراغ من الفراغات الداخلية (Facades). - المقاطع الطولية والعرضية المارة بكامل المبنى (Sections) - المقاطع التفصيلية المارة بالفراغات الداخلية للمبنى (detailedsections) • الزخارف والكتابات والتفاصيل المعمارية لأجزاء المبنى • (Inscriptions-details)

  11. مراحل الرفع والتوثيق المعماري Existing survey دراسات الوضع القائم Condition survey مشروع الترميم Intervention survey

  12. Existing survey ASLAM SALIHDAR MOSQUE - رفع المبنى الأثري بجميع عناصره وتفاصيله الأصلية قبل الشروع بعملية الترميم.

  13. ASLAM SALIHDAR MOSQUE Existing survey

  14. Condition survey توضيح حالة المبنى بما فيه من مشكلات وعيوب تحتاج إلى ترميم : (Cracks – Damages – Missing parts – Salts…..etc.)

  15. ASLAM SALIHDAR MOSQUE Condition survey

  16. ASLAM SALIHDAR MOSQUE Existing survey Condition survey

  17. Intervention survey إظهار التغييرات التي تمت بعد عملية الترميم على عناصر وفراغات الاثر: - تغيير واستبدال الأحجار التالفة (Stone replacement) - المعالجات التدعيمية والعلاجية الخاصة (Special treatment) - توضيح أي تغيير حدث في شكل المبنى نتيجة خطوات استكمالية أو توسعات تطويرية للفراغات الأصلية. - استكمال الزخارف أو العناصر المفقودة (حسب اتفاقية البندقية).

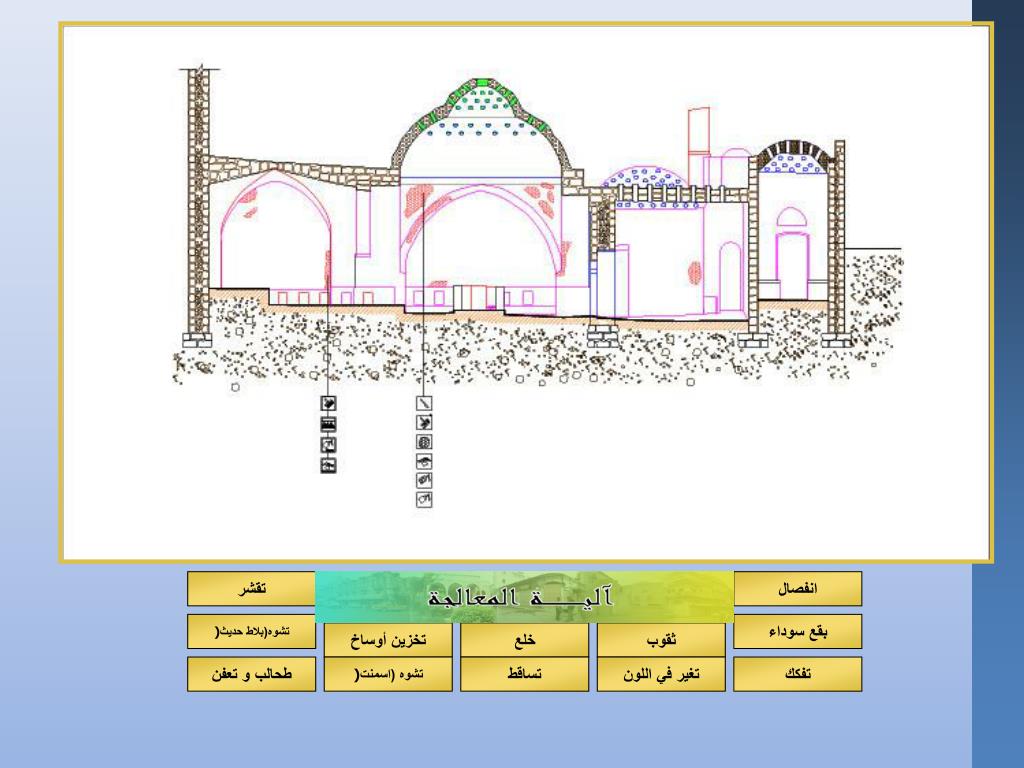

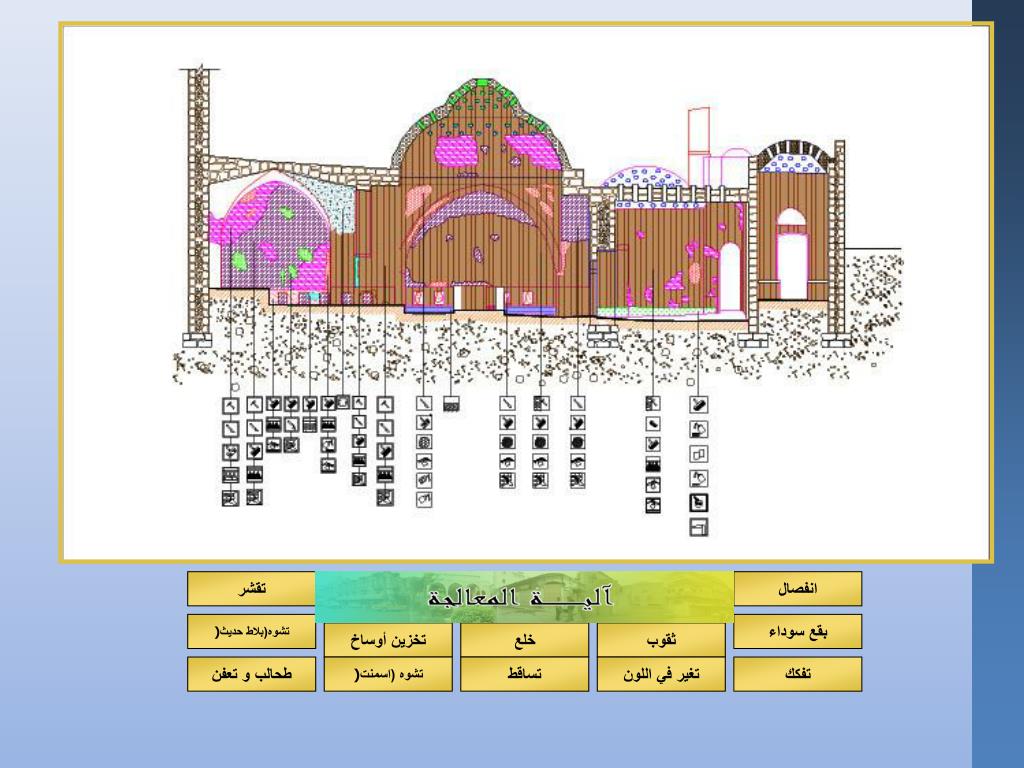

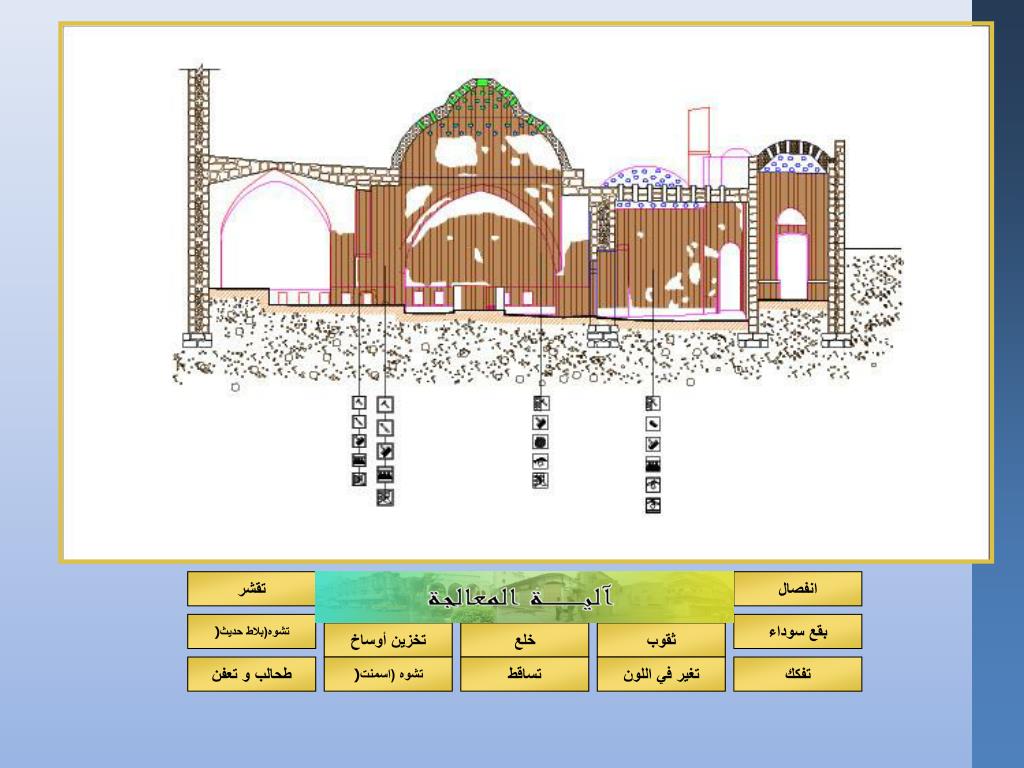

  18. تقشر انفصال تشوه(بلاط حديث) بقع سوداء تخزين أوساخ خلع ثقوب طحالب و تعفن تشوه (اسمنت) تساقط تغير في اللون تفكك

  19. تقشر انفصال تشوه(بلاط حديث) بقع سوداء تخزين أوساخ خلع ثقوب طحالب و تعفن تشوه (اسمنت) تساقط تغير في اللون تفكك

  20. تقشر انفصال تشوه(بلاط حديث) بقع سوداء تخزين أوساخ خلع ثقوب طحالب و تعفن تشوه (اسمنت) تساقط تغير في اللون تفكك

  21. تقشر انفصال تشوه(بلاط حديث) بقع سوداء تخزين أوساخ خلع ثقوب طحالب و تعفن تشوه (اسمنت) تساقط تغير في اللون تفكك

  22. تقشر انفصال تشوه(بلاط حديث) بقع سوداء تخزين أوساخ خلع ثقوب طحالب و تعفن تشوه (اسمنت) تساقط تغير في اللون تفكك

  23. تقشر انفصال تشوه(بلاط حديث) بقع سوداء تخزين أوساخ خلع ثقوب طحالب و تعفن تشوه (اسمنت) تساقط تغير في اللون تفكك

  24. تقشر انفصال تشوه(بلاط حديث) بقع سوداء تخزين أوساخ خلع ثقوب طحالب و تعفن تشوه (اسمنت) تساقط تغير في اللون تفكك

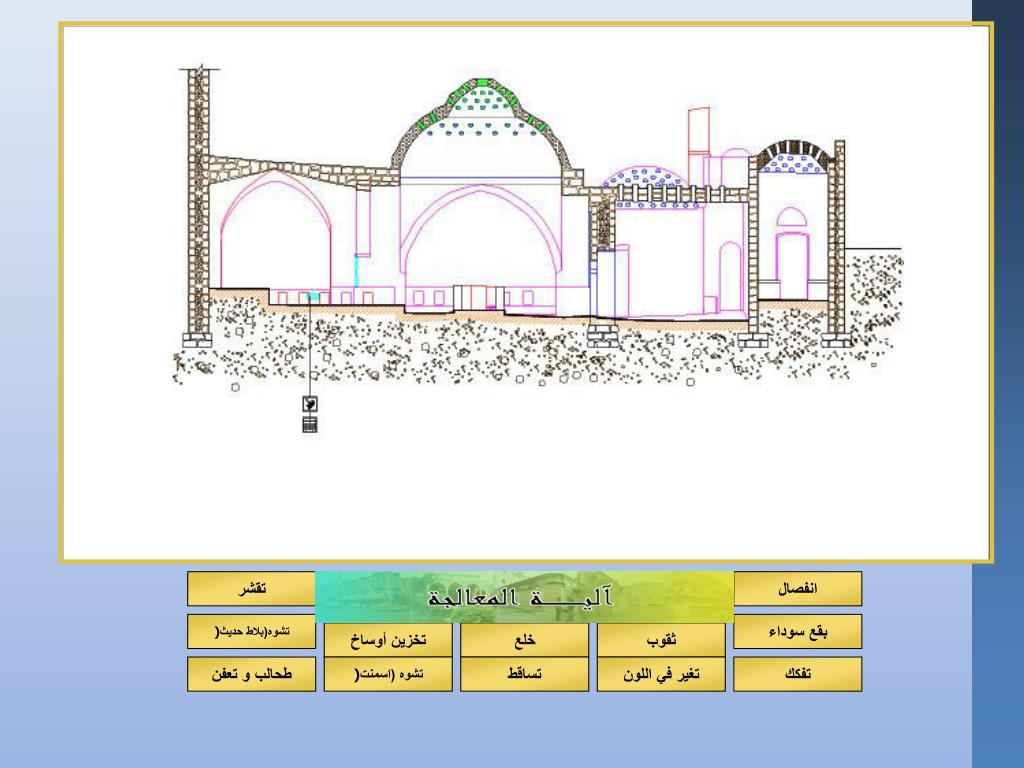

  25. تقشر انفصال تشوه(بلاط حديث) بقع سوداء تخزين أوساخ خلع ثقوب طحالب و تعفن تشوه (اسمنت) تساقط تغير في اللون تفكك

  26. تقشر انفصال تشوه(بلاط حديث) بقع سوداء تخزين أوساخ خلع ثقوب طحالب و تعفن تشوه (اسمنت) تساقط تغير في اللون تفكك

  27. تقشر انفصال تشوه(بلاط حديث) بقع سوداء تخزين أوساخ خلع ثقوب طحالب و تعفن تشوه (اسمنت) تساقط تغير في اللون تفكك

  28. تقشر انفصال تشوه(بلاط حديث) بقع سوداء تخزين أوساخ خلع ثقوب طحالب و تعفن تشوه (اسمنت) تساقط تغير في اللون تفكك

  29. تقشر انفصال تشوه(بلاط حديث) بقع سوداء تخزين أوساخ خلع ثقوب طحالب و تعفن تشوه (اسمنت) تساقط تغير في اللون تفكك

  30. - تغيير واستبدال الأحجار التالفة (Stone replacement)

  31. - المعالجات التدعيمية والعلاجية الخاصة (Special treatments)

  32. - استكمال الزخارف أو العناصر المفقودة (حسب اتفاقية البندقية).

  33. SALAHADDIN WALL

  34. SALAHADDIN WALL

  35. الرفع اليدوي بالطرق التقليدية الرفع بأجهزة الرفع المساحي الرفع الفوتوجرامتري • الرفع المعماري

  36. الرفع اليدوي بالطرق التقليدية الرفع بأجهزة الرفع المساحي الرفع الفوتوجرامتري • الرفع المعماري
