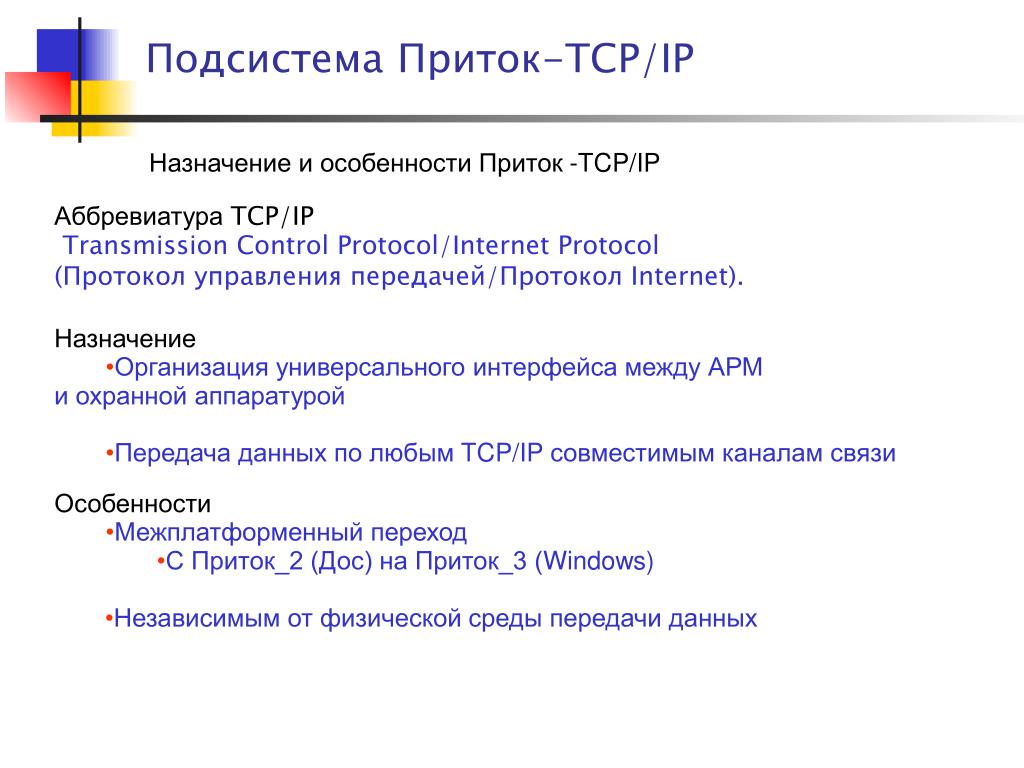

  1. Подсистема Приток-TCP/IP Назначение и особенности Приток -TCP/IP Аббревиатура TCP/IP TransmissionControlProtocol/InternetProtocol (Протокол управления передачей/Протокол Internet). Назначение • Организация универсального интерфейса между АРМ и охранной аппаратурой • Передача данных по любым TCP/IP совместимым каналам связи Особенности • Межплатформенный переход • С Приток_2 (Дос) на Приток_3 (Windows) • Независимым от физической среды передачи данных

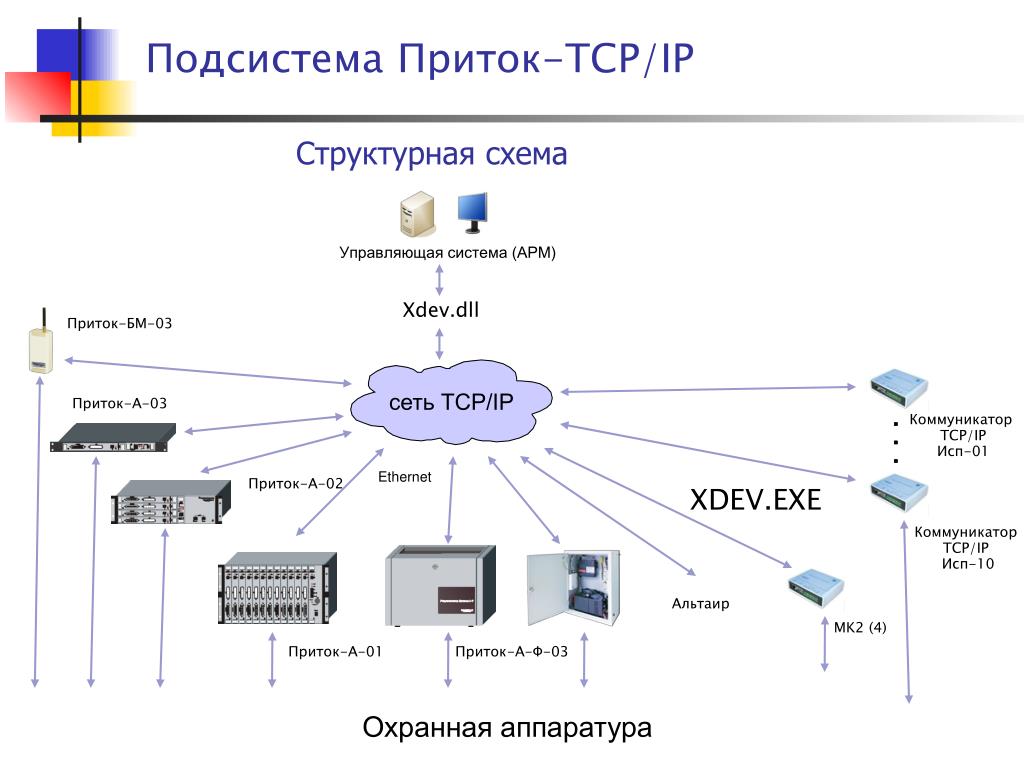

  2. Подсистема Приток-TCP/IP Структурная схема Управляющая система (АРМ) Xdev.dll Приток-БМ-03 сеть TCP/IP Приток-А-03 . . . Коммуникатор TCP/IP Исп-01 Ethernet Приток-А-02 XDEV.EXE Коммуникатор TCP/IP Исп-10 Альтаир MK2 (4) Приток-А-01 Приток-А-Ф-03 Охраннаяаппаратура

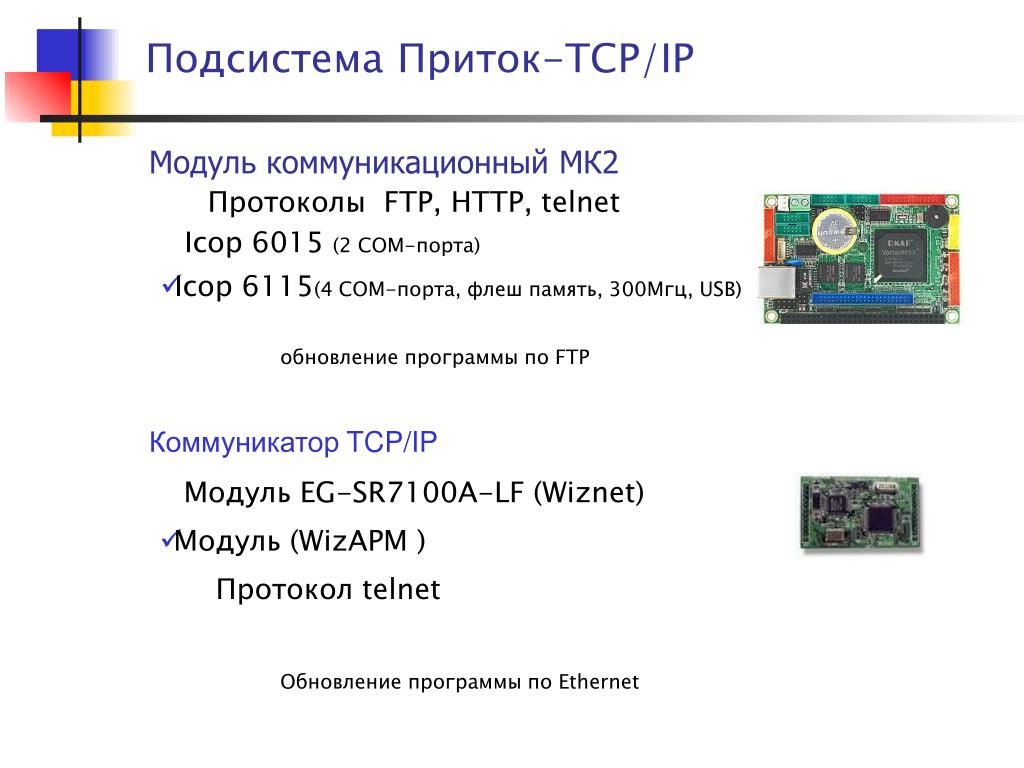

  3. Подсистема Приток-TCP/IP Модуль коммуникационный МК2 Протоколы FTP, HTTP, telnet Icop6015(2 COM-порта) • Icop6115(4 СОМ-порта, флеш память, 300Мгц, USB) обновление программы по FTP КоммуникаторTCP/IP Модуль EG-SR7100A-LF (Wiznet) Модуль на АРМ • Модуль (WizАРМ ) Протокол telnet Обновление программы по Ethernet

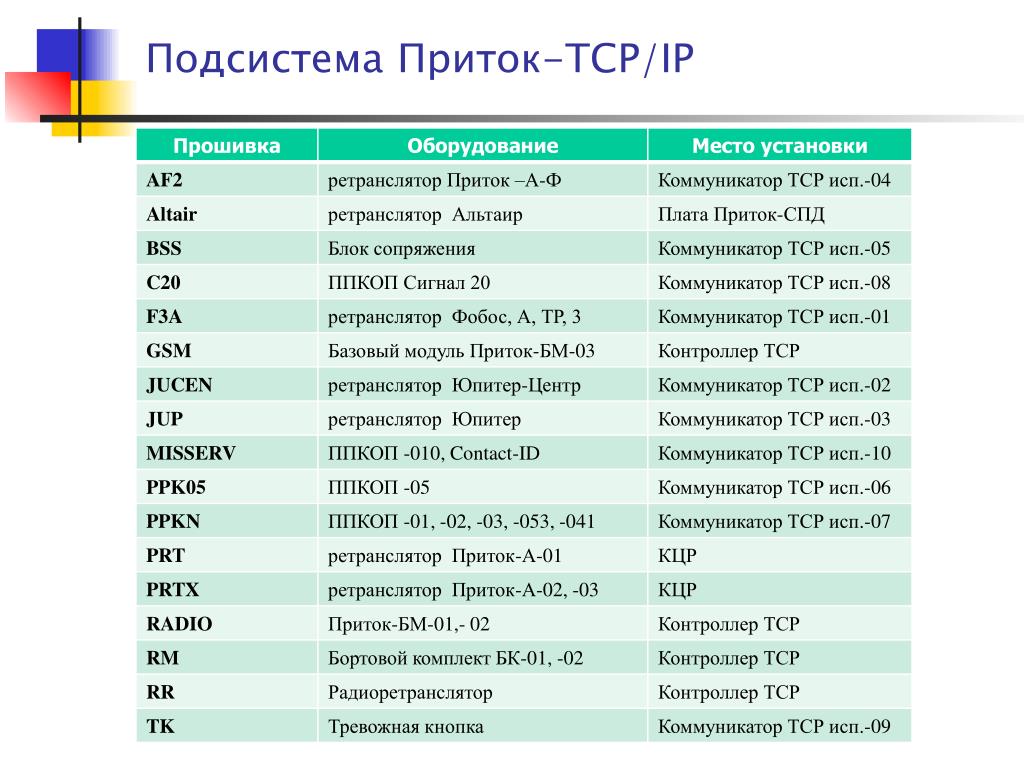

  4. Подсистема Приток-TCP/IP Варианты прошивок Модуль на АРМ

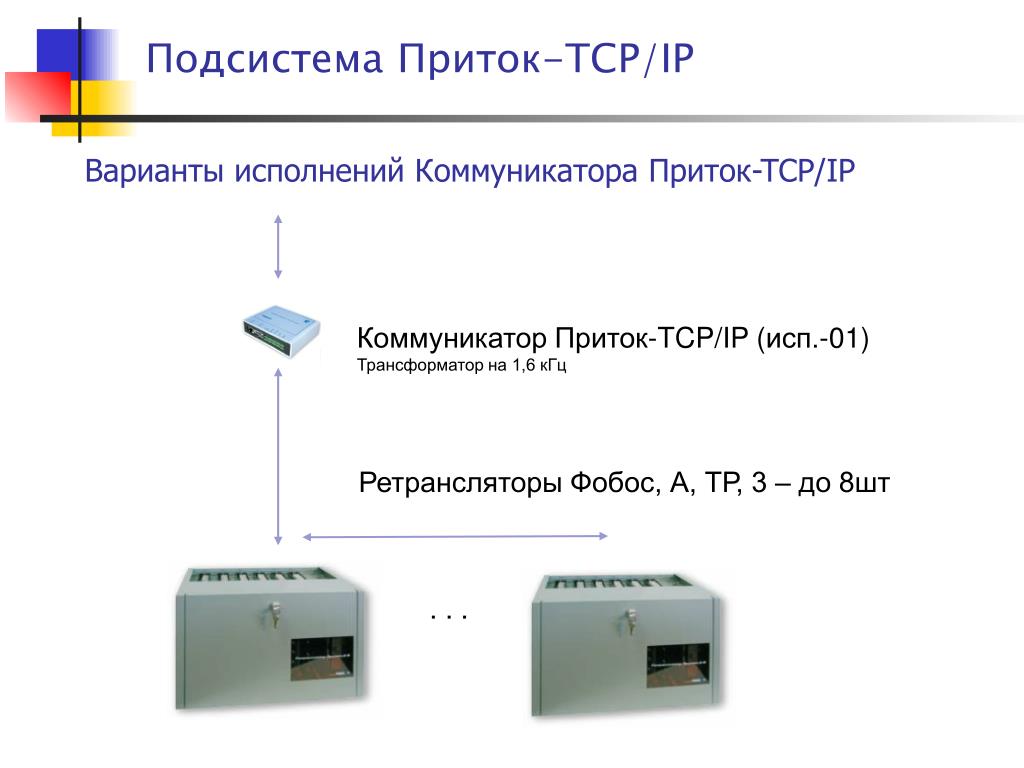

  5. Подсистема Приток-TCP/IP Варианты исполнений Коммуникатора Приток-TCP/IP Коммуникатор Приток-TCP/IP(исп.-01) Трансформатор на 1,6 кГц Ретрансляторы Фобос, А, ТР, 3 – до 8шт . . .

  6. Подсистема Приток-TCP/IP Варианты исполнений Коммуникатора Приток-TCP/IP Коммуникатор Приток-TCP/IP(исп.-02) Ретрансляторы Приток-А-Ю(03) – до 5шт . . .

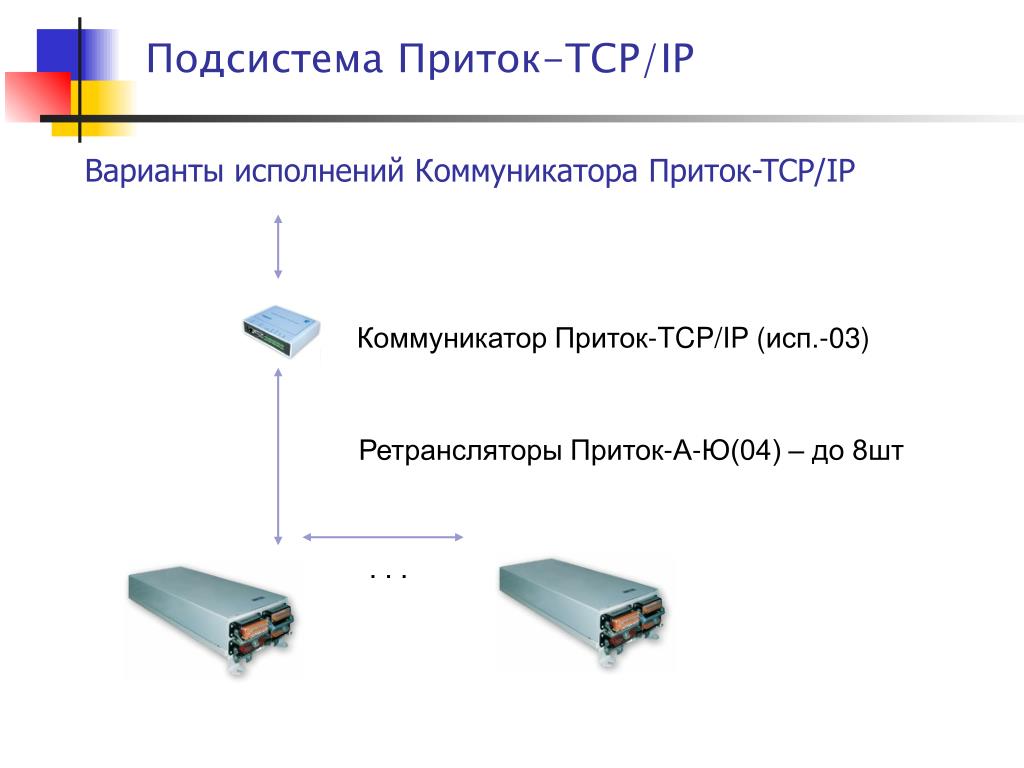

  7. Подсистема Приток-TCP/IP Варианты исполнений Коммуникатора Приток-TCP/IP Коммуникатор Приток-TCP/IP(исп.-03) Ретрансляторы Приток-А-Ю(04) – до 8шт . . .

  8. Подсистема Приток-TCP/IP Варианты исполнений Коммуникатора Приток-TCP/IP Коммуникатор Приток-TCP/IP(исп.-04) Ретрансляторы Приток-АФ – до 4шт . . .

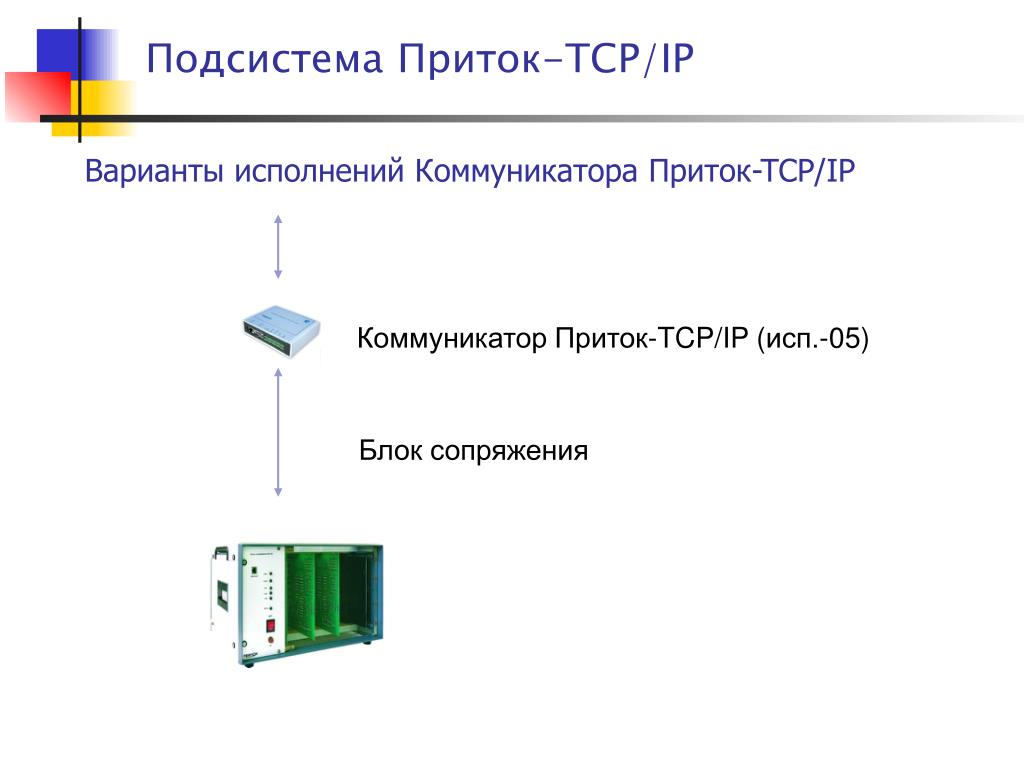

  9. Подсистема Приток-TCP/IP Варианты исполнений Коммуникатора Приток-TCP/IP Коммуникатор Приток-TCP/IP(исп.-05) Блок сопряжения

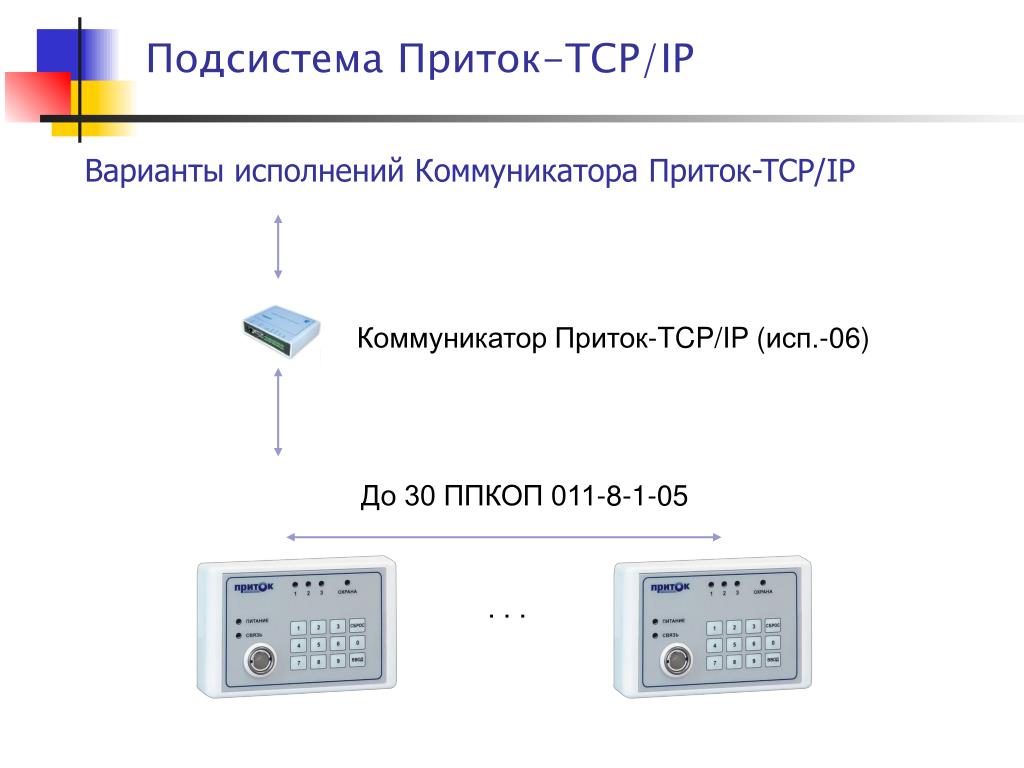

  10. Подсистема Приток-TCP/IP Варианты исполнений Коммуникатора Приток-TCP/IP Коммуникатор Приток-TCP/IP(исп.-06) До 30 ППКОП 011-8-1-05 . . .

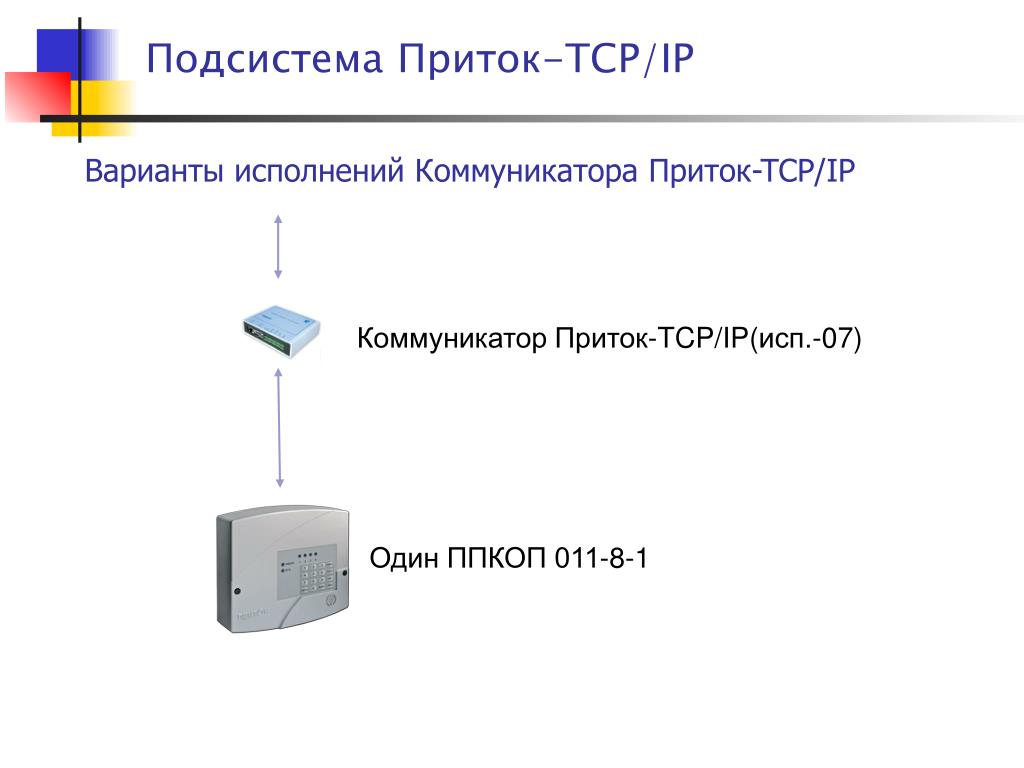

  11. Подсистема Приток-TCP/IP Варианты исполнений Коммуникатора Приток-TCP/IP Коммуникатор Приток-TCP/IP(исп.-07) Коршунова Один ППКОП 011-8-1

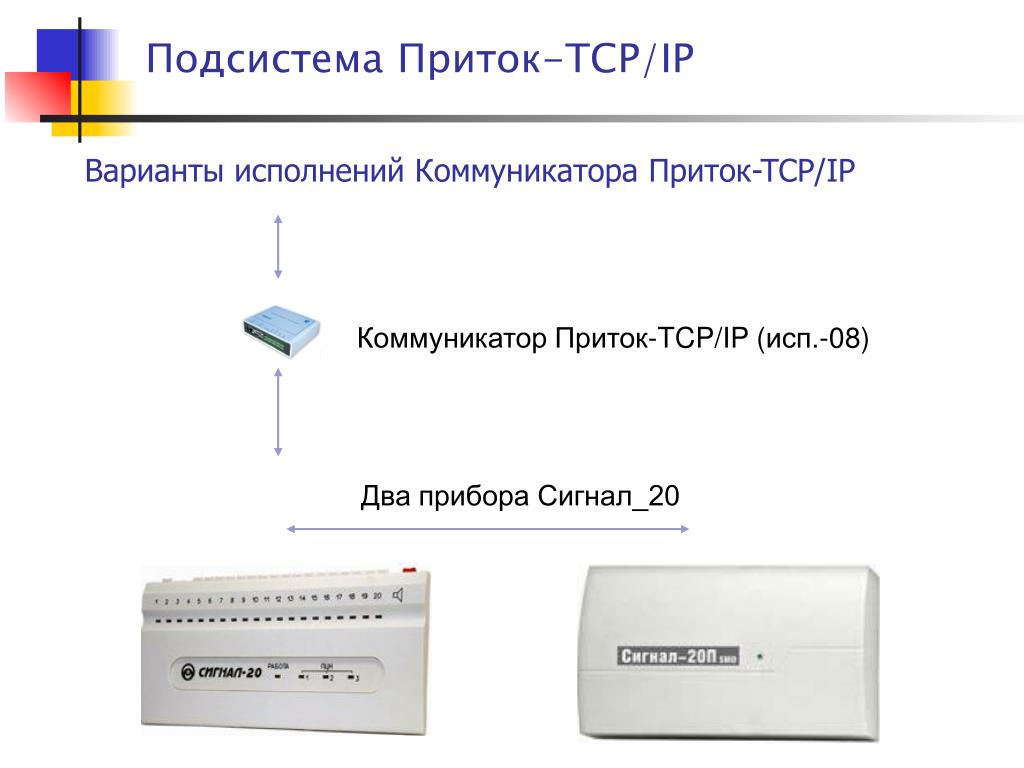

  12. Подсистема Приток-TCP/IP Варианты исполнений Коммуникатора Приток-TCP/IP Коммуникатор Приток-TCP/IP(исп.-08) Два прибора Сигнал_20

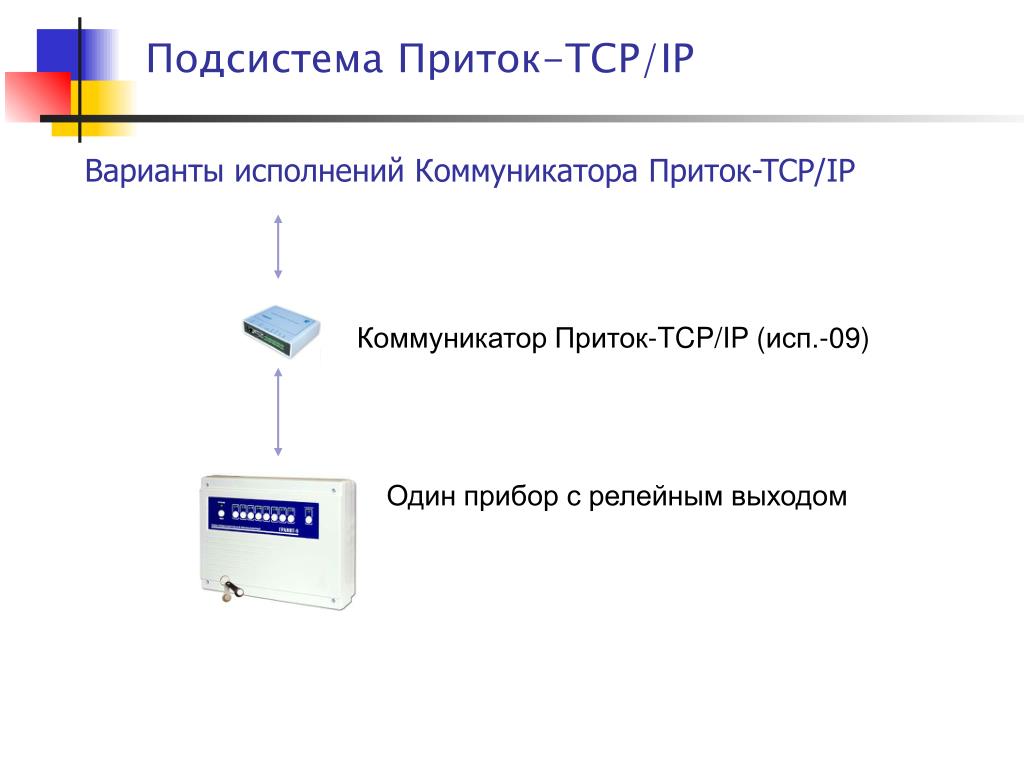

  13. Подсистема Приток-TCP/IP Варианты исполнений Коммуникатора Приток-TCP/IP Коммуникатор Приток-TCP/IP(исп.-09) Коршунова Один прибор с релейным выходом

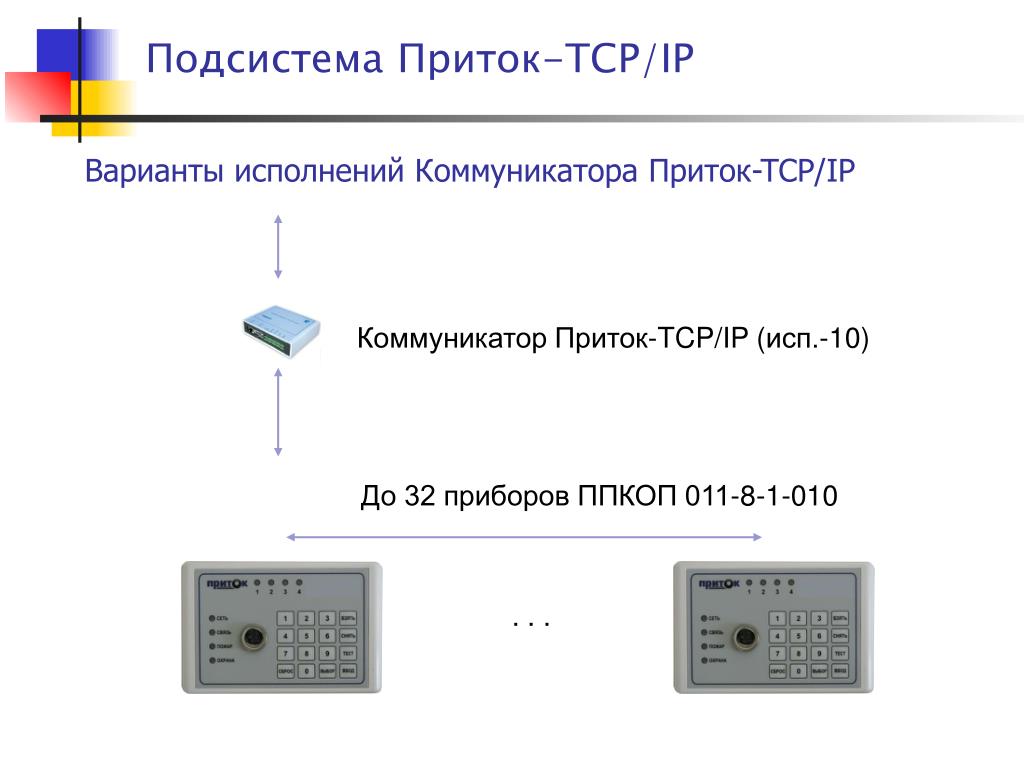

  14. Подсистема Приток-TCP/IP Варианты исполнений Коммуникатора Приток-TCP/IP Коммуникатор Приток-TCP/IP(исп.-10) До 32 приборов ППКОП 011-8-1-010 . . .

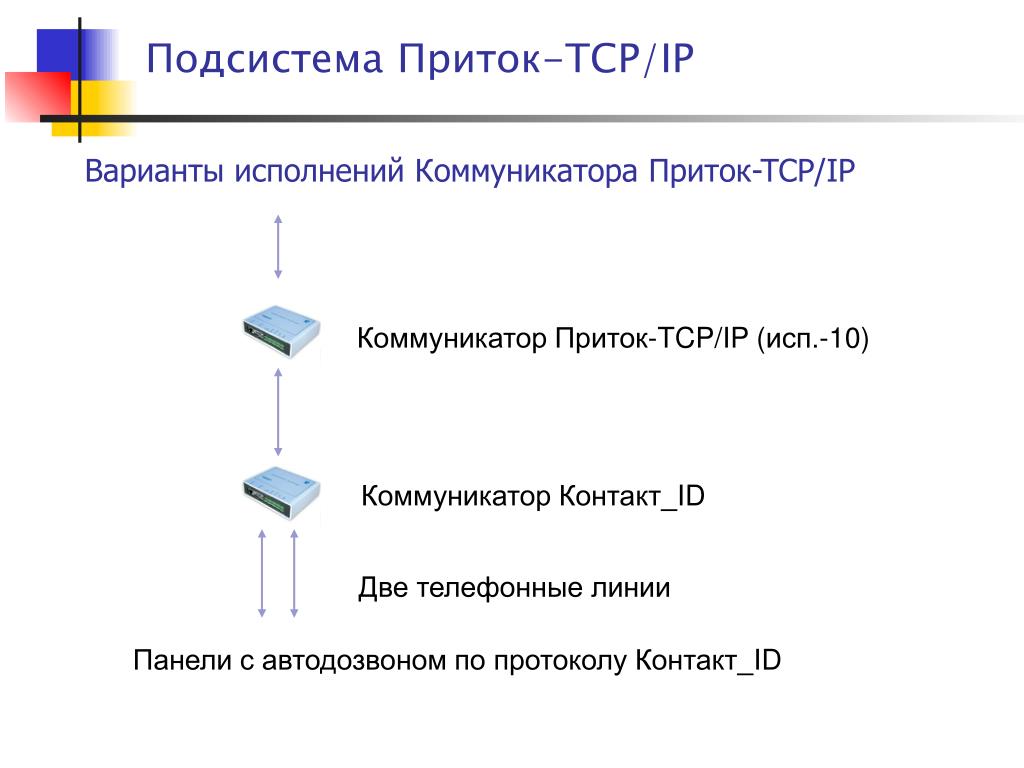

  15. Подсистема Приток-TCP/IP Варианты исполнений Коммуникатора Приток-TCP/IP Коммуникатор Приток-TCP/IP(исп.-10) Коммуникатор Контакт_ID Две телефонные линии Панели с автодозвоном по протоколу Контакт_ID

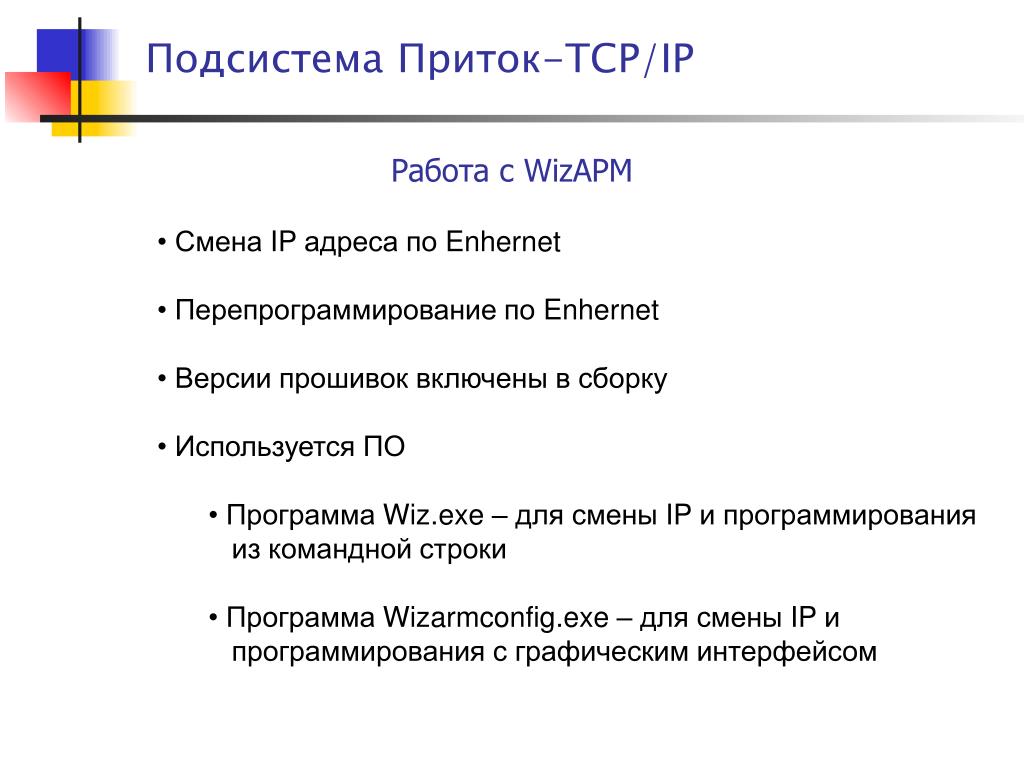

  16. Подсистема Приток-TCP/IP Работа с WizAPM • Смена IP адреса по Enhernet • Перепрограммирование по Enhernet • Версии прошивок включены в сборку • Используется ПО • Программа Wiz.exe – для смены IP и программирования • из командной строки • Программа Wizarmconfig.exe – для смены IP и • программированияс графическим интерфейсом

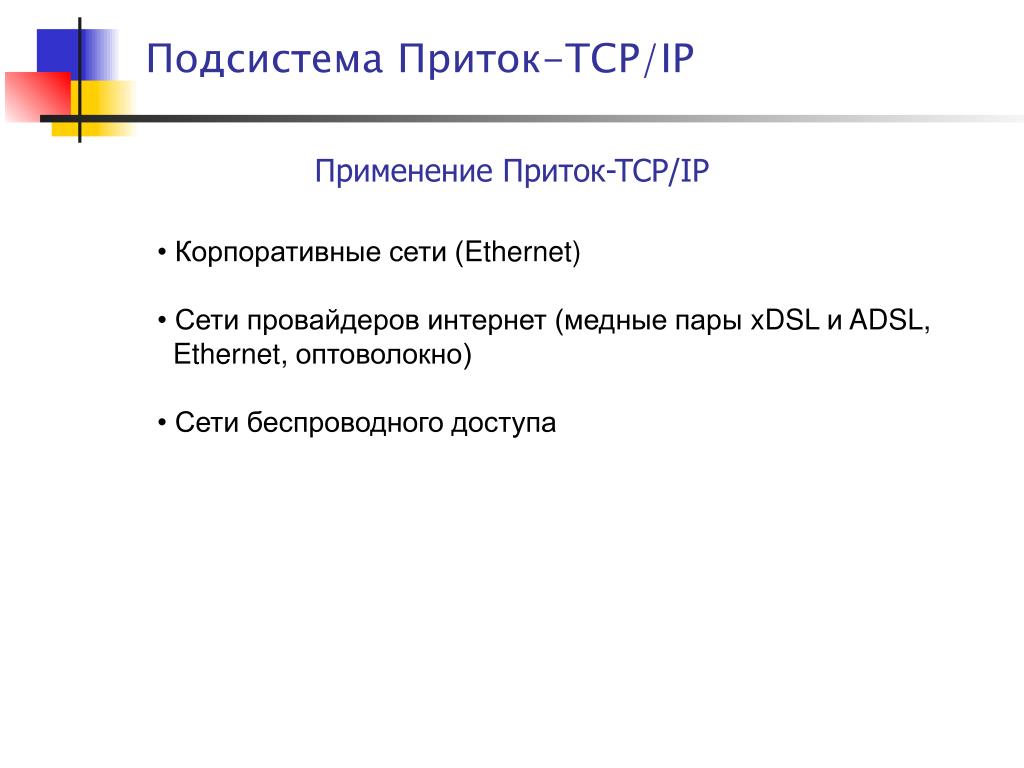

  17. Подсистема Приток-TCP/IP Применение Приток-TCP/IP • Корпоративныесети (Ethernet) • Сети провайдеров интернет (медные пары xDSL и ADSL, • Ethernet, оптоволокно) • Сети беспроводного доступа
