飞机结构分析与设计

北京航空航天大学

B E I H A N G U N I V E R S I T Y

第 十五讲

slide2
§4.4 加强框的受力分析和设计

加强框的作用:承受框平面内的集中载荷,并以分布剪流形式传给机身蒙皮,所以它是一个在集中外载和分布支反剪流作用下平衡的平面结构。

加强框的特点

1)它受的载荷大,是飞机结构的重要承力构件;

2)要与长桁、蒙皮相连。在一框多用时,上面的连接接头不止一个,框上常有多组接合孔群;

3)尤其是与其他部件(如机翼、尾翼)的对接框,其作用十分重要,因此一般说加强框常作为关键件之一,对其上的危险部位应进行精心设计。

slide3
影响加强框的结构形式和设计的因素

机身外形、内部布置、 集中力大小与性质、 支持它们的机身盒段结构特点、 有无大开口等等因素

加强框的分类

根据受力形式,对加强框进行分类

环形刚框式加强框

加强框结构型式分类

腹板式加强框

构架式加强框

slide4

整体式刚框

按结构分 组合式刚框

混合式刚框

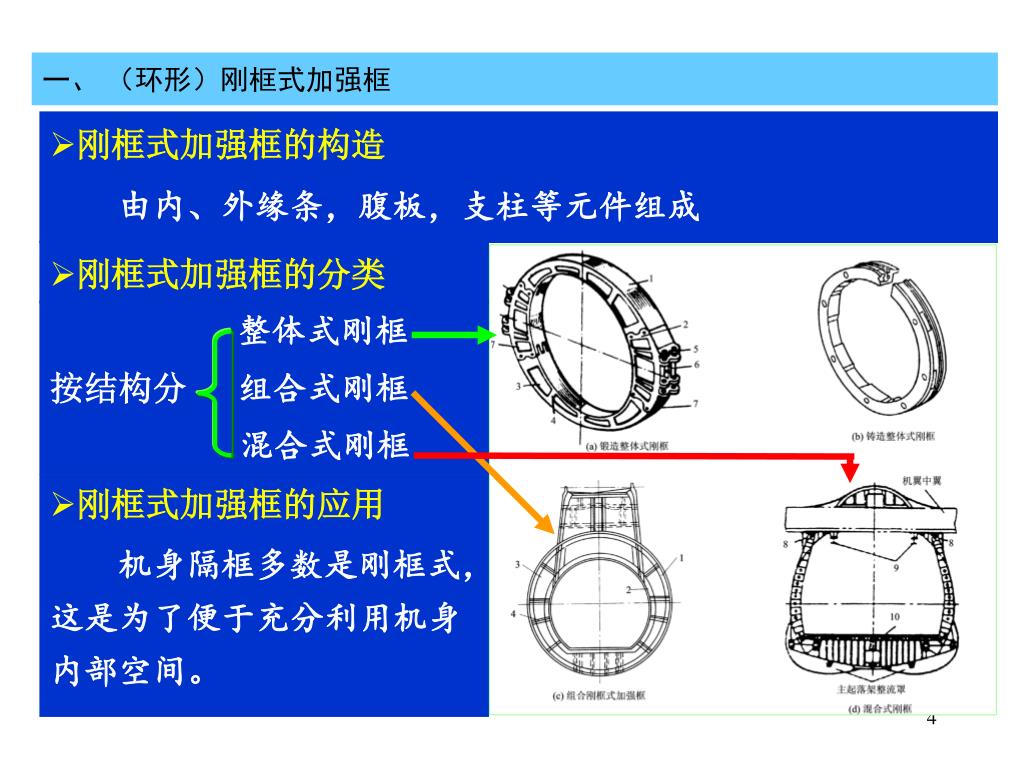

一、 (环形)刚框式加强框
  • 刚框式加强框的构造

由内、外缘条,腹板,支柱等元件组成

  • 刚框式加强框的分类
  • 刚框式加强框的应用

机身隔框多数是刚框式,这是为了便于充分利用机身内部空间。

slide5

它相当于一个封闭的曲梁,受载后有弯矩、剪力、轴力。 它相当于一个封闭的曲梁,受载后有弯矩、剪力、轴力。

弯矩—由刚框的内、外缘条承受,其对刚框的尺寸影响最

大;

剪力—由框的腹板承受,由它决定腹板的厚度;

轴力—由缘条和腹板共同承受。

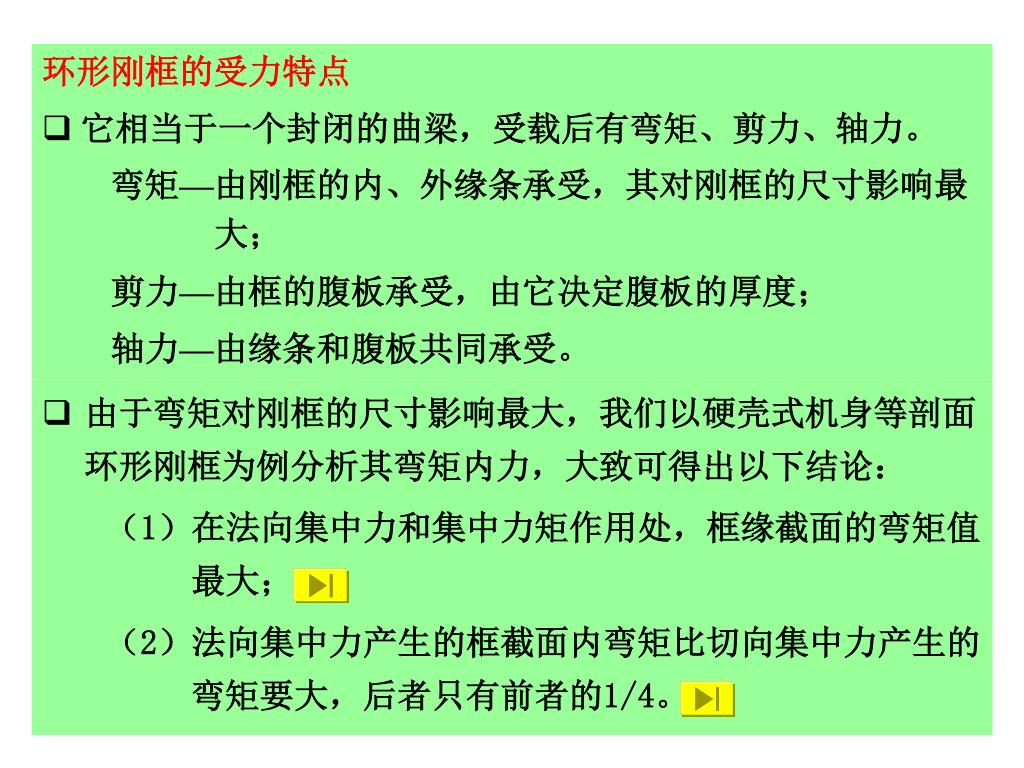

环形刚框的受力特点
  • 由于弯矩对刚框的尺寸影响最大,我们以硬壳式机身等剖面环形刚框为例分析其弯矩内力,大致可得出以下结论:
    • (1)在法向集中力和集中力矩作用处,框缘截面的弯矩值最大;
    • (2)法向集中力产生的框截面内弯矩比切向集中力产生的弯矩要大,后者只有前者的1/4。
slide6

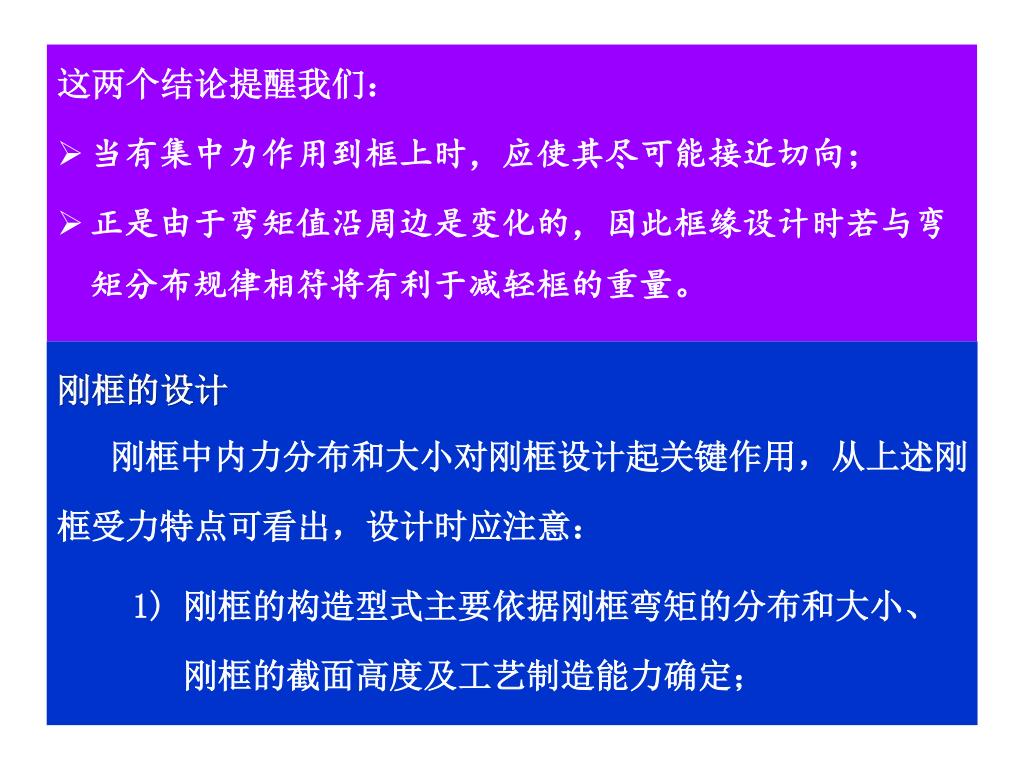

这两个结论提醒我们:

  • 当有集中力作用到框上时,应使其尽可能接近切向;
  • 正是由于弯矩值沿周边是变化的,因此框缘设计时若与弯矩分布规律相符将有利于减轻框的重量。
刚框的设计
  • 刚框中内力分布和大小对刚框设计起关键作用,从上述刚框受力特点可看出,设计时应注意:
    • 刚框的构造型式主要依据刚框弯矩的分布和大小、刚框的截面高度及工艺制造能力确定;
slide7

法向集中力引起框截面弯矩比切向集中力引起弯矩大,因此尽可能地使集中力沿切向作用于刚框上;法向集中力引起框截面弯矩比切向集中力引起弯矩大,因此尽可能地使集中力沿切向作用于刚框上;

刚框的设计
  • 框内剪力主要由腹板承受,当腹板较薄时,在剪切内力作用下会受剪失稳。另一方面,刚框的曲率较大,弯曲时内、外缘条对框腹板产生分布压力,所以必须设置一些支柱,以提高其受剪、受压临界应力;
  • 当构造或工艺要求刚框设置分离面时,一般将分离面布置在框截面弯矩最小处;
slide8
刚框的设计
  • 长桁与刚框相交时,一般不允许将框缘条断开让长桁通过。因为长桁的轴力远比框缘条的内力小,一般将长桁断开。
slide9

缘条

  • 腹板式加强框的构造 腹板

支柱

  • 腹板式加强框分类:见右图和下图

(a)

(b)

(c)

二、腹板式加强框

(a) 部分腹板式加强框(含有刚框)

(b) 完整腹板加强框

(c) 中间开口的腹板式加强框

slide10

在需用框与壳体一起构成封闭舱段,如气密增压座舱、油箱舱、设备舱、起落架舱等舱段时,必须采用腹板框。

腹板式加强框的应用

腹板框的受力特点

  • 腹板框属于平面板杆结构,腹板上可设置加强型材用来承受集中力,并由它扩散成剪流传给腹板,腹板受剪;
  • 纵、横型材只受轴力,它们将

腹板分成若干个格子,以提高腹板的剪切稳定性;

slide11

腹板上的剪流小,其厚度比刚框的薄;

  • 框缘条作为板杆结构中的杆子,只受轴力,而且它的应力比刚框缘条中的应力小得多。
腹板框的受力特点

刚框的设计

  • 主要型材(受力支柱)的布置:
  • 凡有集中力作用处都要布置较强的型材作为受力支柱; 主要型材应尽量保持连续;型材应取槽形、Z形、角形等具有一定承弯能力的剖面形状。
slide12

辅助型材的布置:

主要作用是提高腹板受剪稳定性;这类型材一般可以不连续;当腹板框受侧压时,最好将型材置于腹板受压的背面,以免铆钉受拉。

腹板厚度:

腹板厚度对腹板式加强框的重量有很大影响,尤其是全腹板框;腹板不能太薄,一般大于0.8mm,否则铆接时可能变形太大;采用变厚度腹板减轻重量。

刚框的设计
slide13

加强框的主要载荷为:

机翼传入的 弯矩M

剪力Qy

带部分腹板或混合式加强框的受力分析

现以歼-6飞机机翼-机身主对接框为例进行加强框受力分析。

主对接框的结构:

整个框内,除进气道部分外都有腹板;

两侧安置带接头的很强的框缘;

进气道上、下布置两根水平横梁;

横梁与框缘接头、腹板连接

slide14
带部分腹板或混合式加强框的受力分析

对称弯矩

剪力

  • 剪力Qy——剪流qQy传给蒙皮;
  • 框缘接头和水平横梁连接处的垂直节点力R1y和R2y、R3y和R4y与机身上、下部分蒙皮剪流平衡;
  • 水平节点力R1z与R2z 、R3z与R4z在上下水平横梁中自身平衡;
  • 中腹板不受力。

力矩M——R2和R4、R1和R3组成的力偶——R1和R2 、R3和R4在上下水平横梁中自身平衡;

中腹板与上、下腹板不受力。

slide15
不对称力矩作用下,腹板式加强框的受力分析

不对称力矩作用下,腹板式加强框的受力分析

(a)不对称弯矩的等效分解

(b)一侧作用力矩M时,加强框的受力分析

加强框外力平衡;

加强框内力的平衡分析:(1)框缘的平衡、(2)上下腹板的平衡、

(3)中腹板的平衡

slide16

大 开 口

按开口尺寸分

中 开 口

小 开 口

快卸口盖

按使用特性分

一般口盖

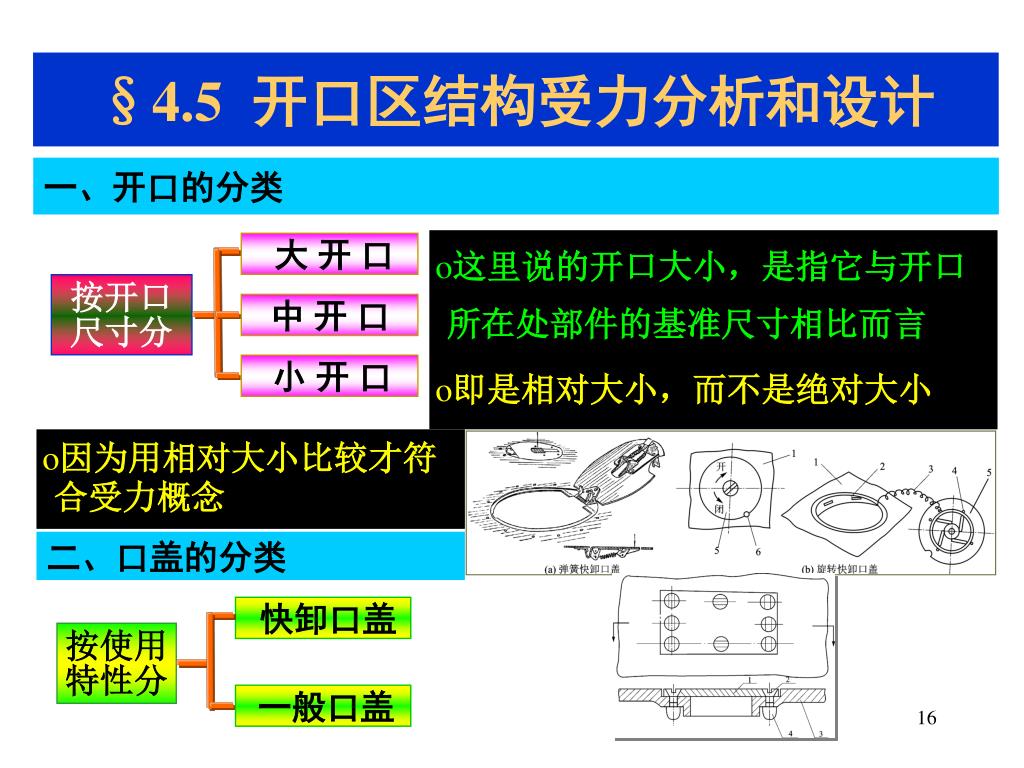

§4.5 开口区结构受力分析和设计

一、开口的分类

  • 这里说的开口大小,是指它与开口所在处部件的基准尺寸相比而言
  • 即是相对大小,而不是绝对大小
  • 因为用相对大小比较才符合受力概念

二、口盖的分类

slide17

不受力口盖

不受力基体结构

快卸口盖

按受力特性分

受剪口盖

受剪基体结构

一般口盖

受轴向力口盖

受轴向力基体结构

三、中、小开口区的补强设计

三、中、小开口区的补强设计

1、小开口区情况

  • 小开口区基体结构的情况:一般只破坏基体结构的受剪蒙皮
  • 小开口区的补强方式:

(a) 在蒙皮内表面沿开口周缘镶上一个口框,

如采用法兰盘式加强环;

(b) 设计时尽可能利用孔附近基体结构的框和桁条等元件。

slide18

(d)

2、中开口区情况
  • 中开口区基体结构的情况:

不仅切断受剪蒙皮,往往还切断受正应力的构件(长桁)。

  • 中开口区的补强方式:

一般采用刚框式口框、围框式、加强垫板式补强方式

(1) 刚框式口框

  • 结构:绕开口周围布置一圈截面具有抗弯能力的加强结构
  • ——类似刚框
  • 受力情况:

对这类刚架,通常弯矩为其主要内力,因此,要求口框具有足够的抗弯刚度。

slide19

结构:围框常利用开口附近已有的受轴力构件—周边杆和蒙皮,结构:围框常利用开口附近已有的受轴力构件—周边杆和蒙皮,

加上在开口四周加一圈井字形布置的受轴力杆组成。

(2)围框式加强型式
  • 受力情况:

其受力原理类似于把原来口框的梁式截

面改成由内、外侧两根受力杆和中间蒙皮组成的薄壁梁式受力截面。

由于围框的截面高度比口框大,故在受到同样大小的弯矩时,

围框中加强杆的应力将比较小。

q = q0 l/(l-b)

杆AGHB的平衡方程为

q1(l-b)+qb = q0 l

故q1 = q0 l(l-2b)/(l-b)2

slide20

结构:在开口周围布置一加强垫板,将切断的桁条和隔框结构:在开口周围布置一加强垫板,将切断的桁条和隔框

  • 与垫板连接,开口两侧布置加强型材。
  • 受力情况:轴力的传递将在开口区之外的参与段内,通过蒙皮的剪切,把切断桁条上的轴向力集中到开口两侧的加强型材上去
(3)加强垫板式补强结构

四、机身大开口区的加强

  • 大开口区情况和补强方式:

这类开口的长度和宽度都较大,如炸弹舱、设备舱等。

在开口区一般采用开口两端设置加强框,开口两侧安置桁梁和加强桁条的加强形式。

slide21

机身大开口区的传力分析

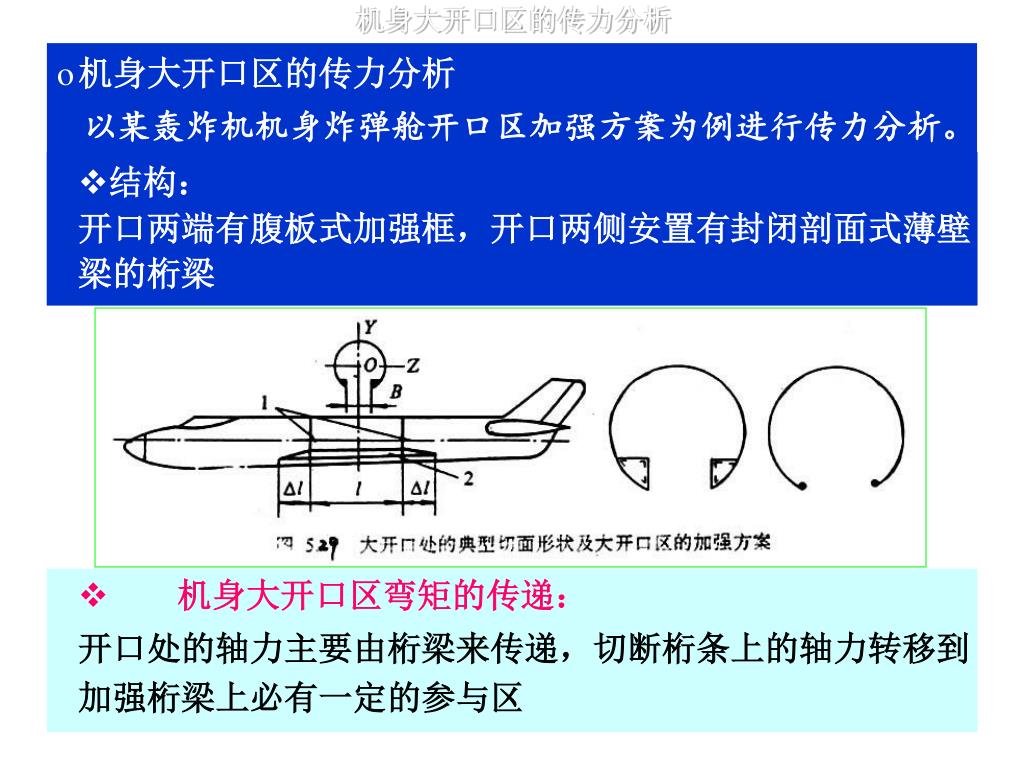

以某轰炸机机身炸弹舱开口区加强方案为例进行传力分析。

机身大开口区的传力分析
  • 结构:
  • 开口两端有腹板式加强框,开口两侧安置有封闭剖面式薄壁梁的桁梁
  • 机身大开口区弯矩的传递:
  • 开口处的轴力主要由桁梁来传递,切断桁条上的轴力转移到加强桁梁上必有一定的参与区
slide22
机身大开口区扭矩的传递:

机身下部有大开口时扭矩的传递

  • 机身大开口区扭矩的传递:

在机身开口段,由于两侧壁中的剪流方向相反,开口段会因为参差弯曲而翘曲;

在开口区,每个剖面上除了有剪流外,还会产生附加正应力。

slide23

开口和口盖的分类

中、小开口区的补强设计

机身口盖处设计

加强框的构造、分类

加强框的应用

加强框的受力特点

加强框的设计

受力分析

刚框式加强框

加强框结构分析和设计

机身大开口区的加强

腹板式加强框

构架式加强框

总 结
