单元二 电子点火系统. 电子点火系统. 主要教学内容: 1 、晶体管辅助触点电子点火系统 2 、磁脉冲式电子点火系统 3 、霍尔式电子点火系统 4 、光电式电子点火系统 教学重点、难点: 磁脉冲式、 霍尔式. 复习旧课 :. 1 、点火系统的作用及要求 2 、传统点火系的结构、工作过程、工作原理 3 、工作特性与影响二次侧电压的因素 4 、传统点火系的构造. 传统点火系统组成. 点火系统工作电路. 导入新课:. 传统点火系统: 白金 易坏 电子点火系统: 性能好,稳定!. 晶体管辅助触点电子点火系统. 1 、 基本原理:
E N D
电子点火系统 • 主要教学内容: • 1、晶体管辅助触点电子点火系统 • 2、磁脉冲式电子点火系统 • 3、霍尔式电子点火系统 • 4、光电式电子点火系统 • 教学重点、难点: • 磁脉冲式、霍尔式
复习旧课: • 1、点火系统的作用及要求 • 2、传统点火系的结构、工作过程、工作原理 • 3、工作特性与影响二次侧电压的因素 • 4、传统点火系的构造

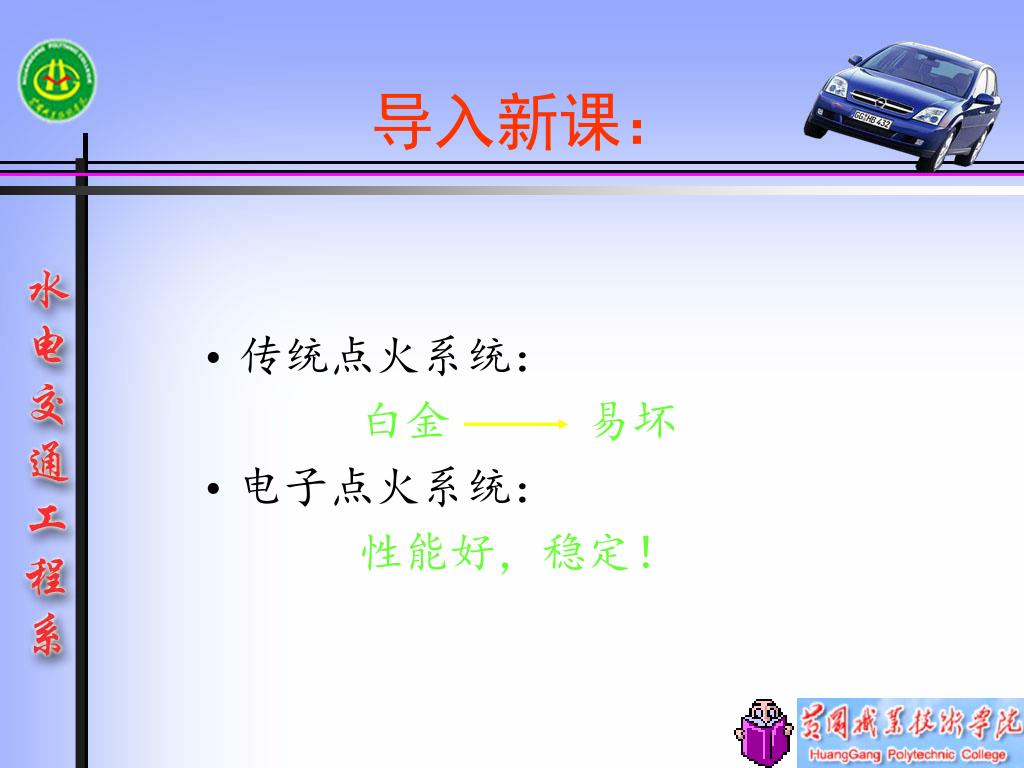

导入新课: • 传统点火系统: 白金 易坏 • 电子点火系统: 性能好,稳定!
晶体管辅助触点电子点火系统 • 1、基本原理: 用晶体三极管取代触点起开关作用,而断电器的触点则串联在三极管的基极电路中,控制三极管的导通与截止。 因触点只控制基极电流,故通过电流非常小,不易烧蚀,故次级电压高。

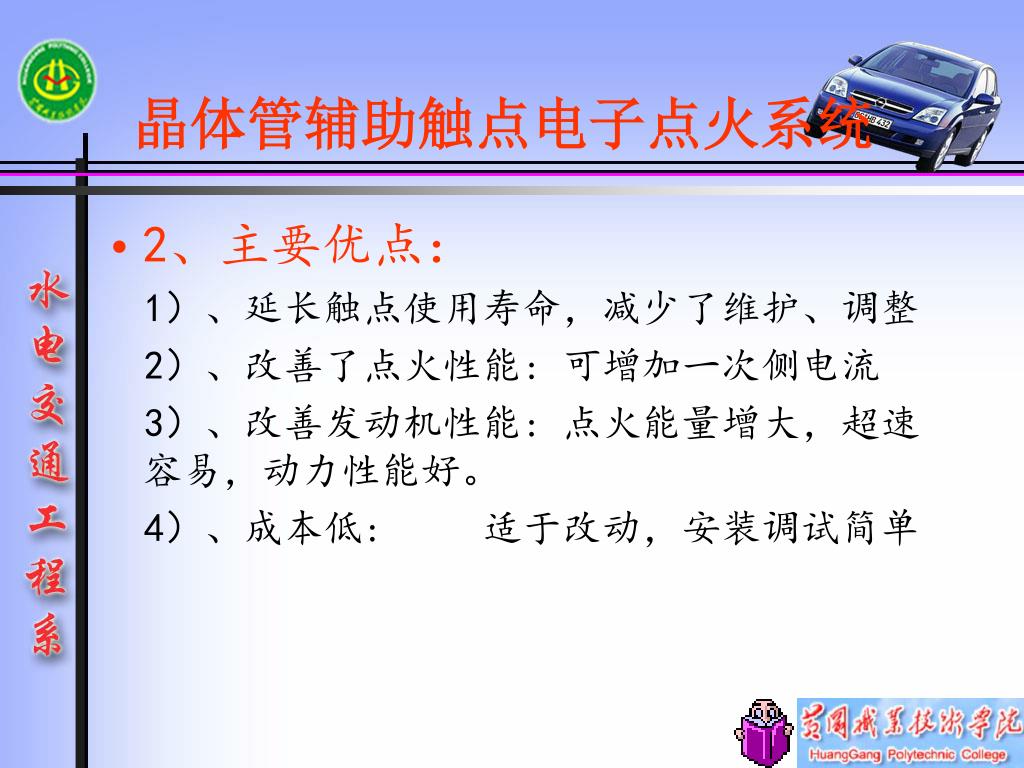

晶体管辅助触点电子点火系统 • 2、主要优点: 1)、延长触点使用寿命,减少了维护、调整 2)、改善了点火性能: 可增加一次侧电流 3)、改善发动机性能: 点火能量增大,超速 容易,动力性能好。 4)、成本低: 适于改动,安装调试简单
无触点电子点火系统 • 1、基本组成: 1)、点火信号发生器:分电器转动时,将产生脉冲电压信号 2)、电子点火器:将信号整形,处理后控制一次侧电路上三极管的导通与截止 3)、点火线圈: 变压(将低压变为高压) 4)、火花塞:产生电火花 • 2、特点: 取消了触点,用点火信号发生器产生点火信号,控制点火系统的工作。
分 类 • 按信号发生器的型式分为: 磁脉冲式 光电式 霍耳效应式
磁脉冲式电子点火系统 • 1、组成: 1)、点火信号发生器:产生信号 2)、电子点火器:用信号控制一次侧电路通断 3)、分电器:获得信号源 4)、点火线圈:变压 5)、火花塞 :点火

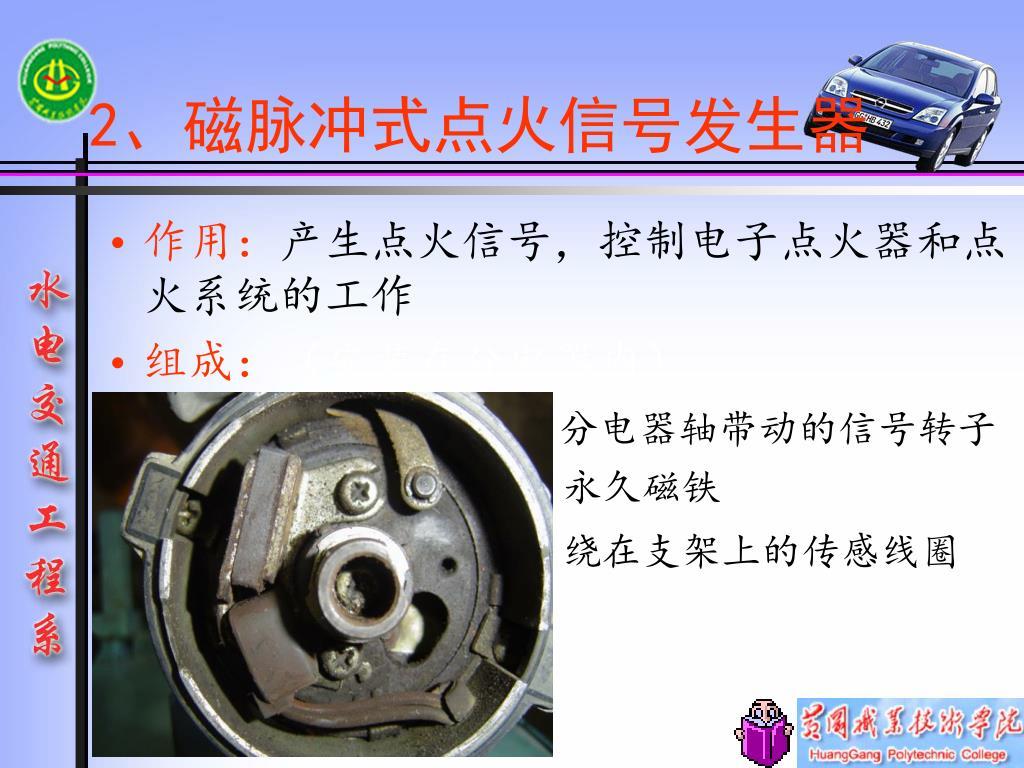

2、磁脉冲式点火信号发生器 • 作用:产生点火信号,控制电子点火器和点 火系统的工作 • 组成:(安装在分电器内) 分电器轴带动的信号转子 永久磁铁 绕在支架上的传感线圈
工作原理: 空气间隙的变化使磁路的磁阻随之改变,使通过传感线圈的磁通量发生变化,因而在传感线圈内感应出交变电动势。
工作特点: 点火信号电压的大小会随发动机转速的变化而变化。转速升高时,磁路磁阻变化速率升高,磁通量变化升高,信号电压升高,使点火的击穿电压提前到达,使点火相应提前。即能实现自动调节点火提前。 故若设计合理,可省去离心点火提前调节器。
3、电子点火器 • 1)作用:将从点火信号发生器收到 的信号进行整形、放大以控制点火线圈一次侧电路的通断。 • 2)组成:点火信号检出电路 信号放大电路 功率放大电路
典型车型(富康、爱丽舍) • 雪铁龙公司:仅采用一个金属圆片作为目标,用螺栓固定在飞轮的边缘上,在离合器壳上装有目标传感器。每周只收到一个信号。为提高控制效果,在飞轮齿圈上安装一个同样传感器,测出通过的牙齿数,计算出转速依此调整点火提前角。
电子点火系统电路分析 • 1、点火开关打开,点火模块通电准备工作。 • 2、飞轮带动分电器轴转动,传感器转子转动使传感器线圈产生交变变化的信号(正弦波)。 • 3、信号送入点火模块,经过多级放大驱动功率三极管工作。功率三极管接通点火线圈一次侧电路通电储能;功率三极管断开点火线圈二次侧电路通过互感产生高压;击穿火花塞点火。 • 4、传感器工作稳定可靠,无机械磨损,寿命长,控制精度高。
电子点火系统电路分析 产生信号 功率管断开 传感器 点火 模块 点火 线圈 产生高压
霍尔式电子点火系统: • 1、霍尔效应
霍尔式电子点火系统: • 组成:由触发叶轮、霍尔基片和带导板的永久磁铁组成 特点:触发叶轮的齿数与发动机的缸数相同。
霍尔式电子点火系统: • 工作原理: 触发叶轮转动,当叶轮齿对准永久磁铁和霍尔基片时,磁力线被旁通,霍尔基片上的磁场消失,霍尔基片不产生感应电压;当气隙对准永久磁铁和霍尔基片时,磁力线通过霍尔基片,霍尔基片产生感应电压。
霍尔式电子点火系统: • 应用情况: (1)叶轮齿等宽式:这类传感器一般只用来测发动机的转速信号,所以还必须再配一曲轴位置传感器; (2)叶轮齿不等宽式:这类传感器可用来测转速和曲轴位置信号。其特点是有一个齿与其他的齿不等宽,用其测发动机第一缸上止点信号。
霍尔式电子点火系统: • 输出信号为方波: 1)高低电平的时间比由触发叶轮的叶片分配来决定。 2)触发叶轮的叶片数等于发动机的气缸数。
霍尔式电子点火系统: • 其他组成: 1)分电器:传感器、离心提前装置、真空提前装置、配电器 2)点火线圈 3)火花塞

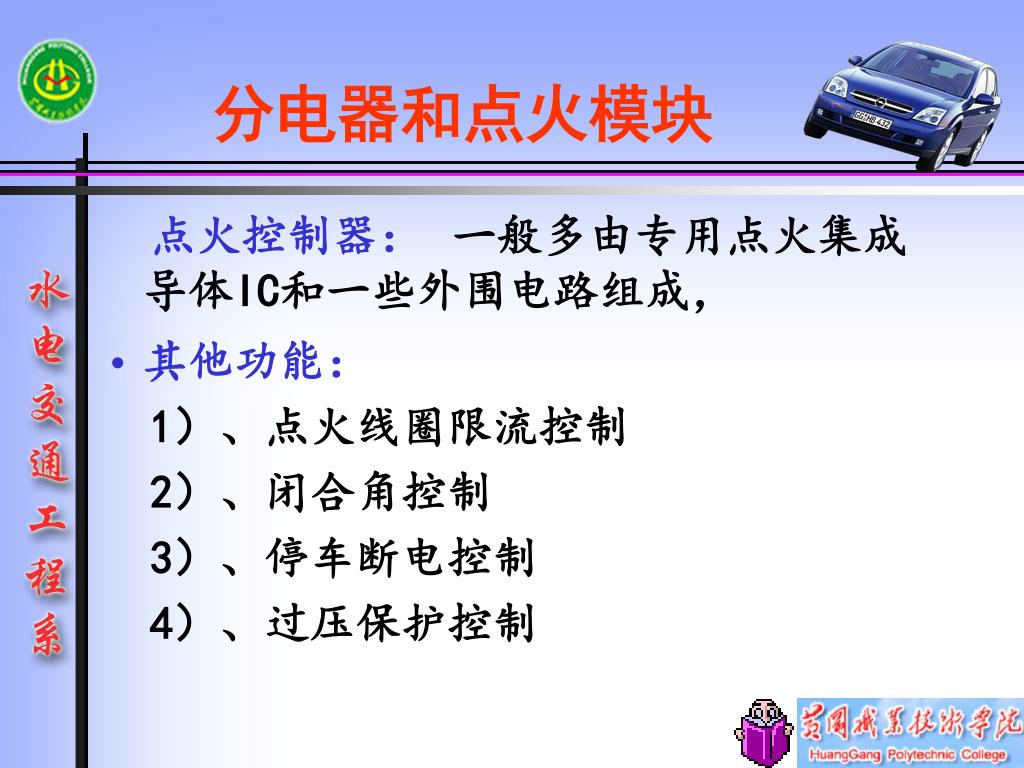

分电器和点火模块 点火控制器:一般多由专用点火集成导体IC和一些外围电路组成, • 其他功能: 1)、点火线圈限流控制 2)、闭合角控制 3)、停车断电控制 4)、过压保护控制
霍耳式点火系统电路分析 • 1、点火开关打开,点火模块通电准备工作,同时稳压电路给霍耳传感器提供工作电源。 • 2、凸轮轴带动分电器轴转动,传感器叶轮转动使霍尔元件中产生交变变化的电信号(方波)。 • 3、信号送入点火模块,经过多级放大驱动功率三极管工作。功率三极管接通点火线圈一次侧电路通电储能;功率三极管断开点火线圈二次侧电路通过互感产生高压;击穿火花塞点火。 • 4、传感器工作稳定可靠,无机械磨损,寿命长,控制精度高。
霍耳式点火系统电路分析 产生信号 功率管断开 传感器 点火 模块 点火 线圈 产生高压
光电式无触点电子点火装置 • 采用光电式点火信号发生器产生点火信号,控制电子点火器和点火系的工作。 • 组成:转盘、光触发器:发光二极管、光敏二极管 • 缺点:抗污能力差,对分电器的密封要求高,应用不广泛。 • 光电感应原理: 利用光敏二极管的光敏效应制成;当光敏二极管接收到光线时,光敏二极管导通;当光敏二极管没接收到光时,就截止。
光电式无触点电子点火装置 光电感应式传感器的安装位置 一般安装在分电盘上(如右上图);也有的直接安装在凸轮轴前端(如右下图)。
光电感应式传感器的组成 遮光盘、发光二极管和光敏二极管实物图
工作原理 • 遮光盘位于发光二极管和光敏二极管之间。当遮光盘的转动挡住发光二极管的光线时,光敏二极管截止,控制电路输出低电平;当缝隙对准发光二极管和光敏二极管时,光线照到光敏二极管上,控制电路输出高电平。 发光二极管持续发光; 遮光盘的外侧缝隙用于测发动机转速,内侧缝隙用于测曲轴位置信号。
小结: 结合实物进行比较分析。 • 作业: 1、简述汽油发动机磁脉冲式电子点火装置的工作原理。 2、介绍磁脉冲式点火信号发生器的工作原理。 3、简述汽油发动机电磁感应式电子点火装置的工作原理。 4、介绍霍尔式点火信号发生器的工作原理。
