  1. Το Ηλεκτρικό Σύστημα της Καρδιάς

  2. Η Καρδιά Κοίλο μυώδες όργανο Ανάμεσα στους δύο πνεύμονες πίσω από το στέρνο  Το κύριο όργανο του κυκλοφορικού συστήματος

  3. Χρώμα: βαθύ ερυθρό, κίτρινες ραβδώσειςΜήκος : 98 χιλιοστά Πλάτος: 105 χιλιοστά Περιφέρεια:230χιλιοστάΒάρος:275 γραμμάρια

  4. Αποτελείται από μυϊκό ιστό (μυοκάρδιο)Είναι τετράχωρη δύο κόλποι δύο κοιλίες

  5. Ο καρδιακός κύκλος

  6. Το ερεθισματαγωγό σύστημα της καρδιάς Ο καρδιακός μυς χρειάζεται συνεχή ηλεκτρική διέγερση ΔΕΝ υπάρχει εξωτερικό ερέθισμα αλλά ειδικό ηλεκτρικό συστήματα Καρδιά βηματοδοτική λειτουργία Η καρδιά χτυπά αυθόρμητα Ρυθμίζεται η καρδιακή συχνότητα Μεταφέρεται το ηλεκτρικό σήμα στις κοιλίες

  7. Το ερέθισμα στην καρδιά φυσιολογικά παράγεται από τονφλεβόκομβοαποτελείται από ειδικά κύτταρα που διεγείρονται αυτόματα

  8. ΦλεβόκομβοςΔύο κόλποι(κολπική σύσπαση)Κολποκοιλιακός κόμβοςΔεμάτιο του His (κοιλιακή σύσπαση)

  9. WillemEinthoven 1860-1927 Ολλανδός γιατρός και φυσιολόγος Εφηύρε το πρώτο πρακτικό ηλεκτροκαρδιογράφημα (ΗΚΓ) έλαβε το βραβείο Νόμπελ Ιατρικής

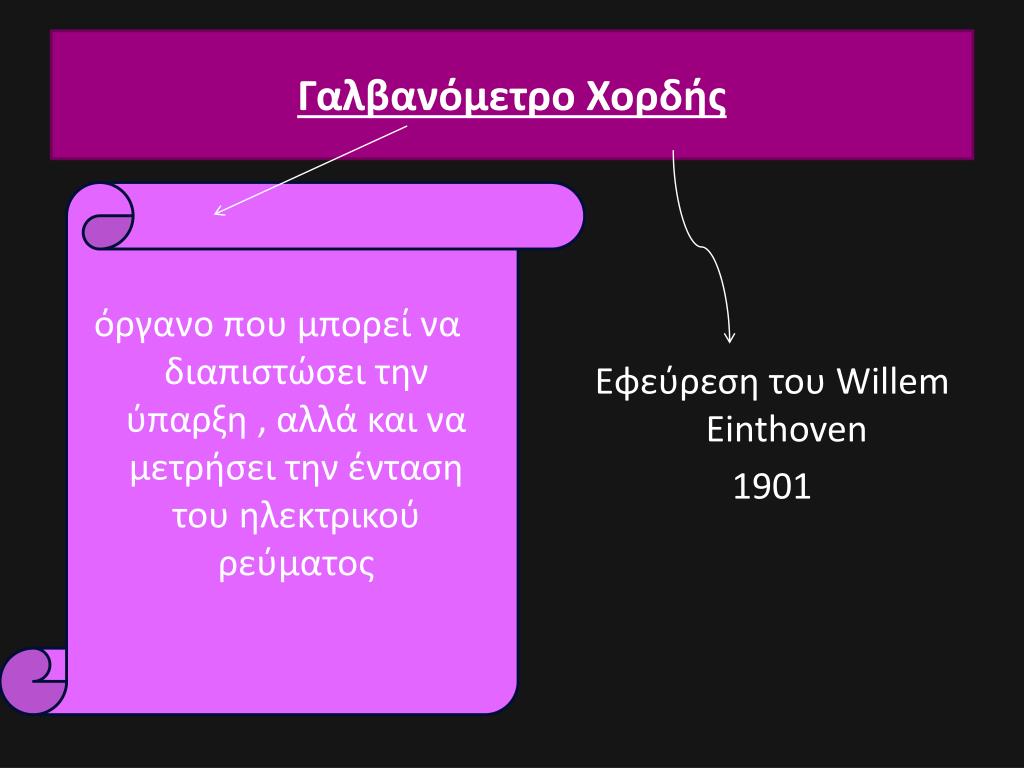

  10. Γαλβανόμετρο Χορδής όργανο που μπορεί να διαπιστώσει την ύπαρξη , αλλά και να μετρήσει την ένταση του ηλεκτρικού ρεύματος Εφεύρεση του WillemEinthoven 1901

  11. Γαλβανόμετρο Χορδής Αποτελούνταν από μια πολύ μεγάλη επάργυρη χορδή χαλαζία , αμελητέας μάζας τοποθετημένη ανάμεσα σε ισχυρούς ηλεκτρομαγνήτες Ηλεκτρικό ΡεύμαΗλεκτρομαγνητικό πεδίο Κίνηση της χορδής Η κίνηση της χορδής προβάλλεται σε κινούμενη φωτογραφική πλάκα

  12. Ηλεκτροκαρδιογράφημα Εάν τοποθετηθούν ηλεκτρόδια πάνω στο δέρμα από τη μια και την άλλη πλευρά της καρδιάς, καθίσταται δυνατή η καταγραφή των ηλεκτρικών δυναμικών που παράγονται από αυτή.

  13. Ο Ηλεκτροκαρδιογράφος Το ηλεκτροκαρδιογράφημα γίνεται με ειδικό μηχάνημα που ονομάζεται ηλεκτροκαρδιογράφος ευαίσθητο βολτόμετρο που καταγράφει μέσω ηλεκτροδίων τις διαφορές δυναμικού στην επιφάνεια του σώματος που προκύπτουν κατά την λειτουργία της καρδιάς

  14. Αποτελείται από μια κεντρική μονάδα ένα καλώδιο 10 ηλεκτρόδια 4 χέρια-πόδια 6 θώρακα Ακίδα του ηλεκτροκαρδιογράφου Ηλεκτροκαρδιογραφικό χαρτί

  15. Ανάλυση Καρδιογραφήματος Φυσιολογικό ηλεκτροκαρδιογράφημα έπαρμα (κύμα) Ρ «σύμπλεγμα» QRS έπαρμα (κύμα) Τ

  16. Κύμα Ρ Ηλεκτρική Διέγερση Φλεβόκομβος Δύο κόλποι (κολπική συστολή)

  17. Σύμπλεγμα QRS Κοιλιακή Συστολή κύμα Τ Επαναπόλωση στις κοιλίες

  18. Οι τρεις βασικές διπολικές απαγωγές των άκρων Απαγωγή Ι = VLA-VRA Απαγωγή ΙΙ = VLL-VRA Απαγωγή ΙIΙ = VLL-VLA Το τρίγωνο Einthoven Νόμος Einthoven Απαγωγή Ι + Απαγωγή ΙΙΙ = Απαγωγή ΙΙ

  19. Καρδιακός Βηματοδότης

  20. Τέλος
