  1. ОAК - упражнения ОРГАНИЗАЦИЯ И ИЗСЛЕДВАНЕ НА СИСТЕМНАТА ПАМЕТ

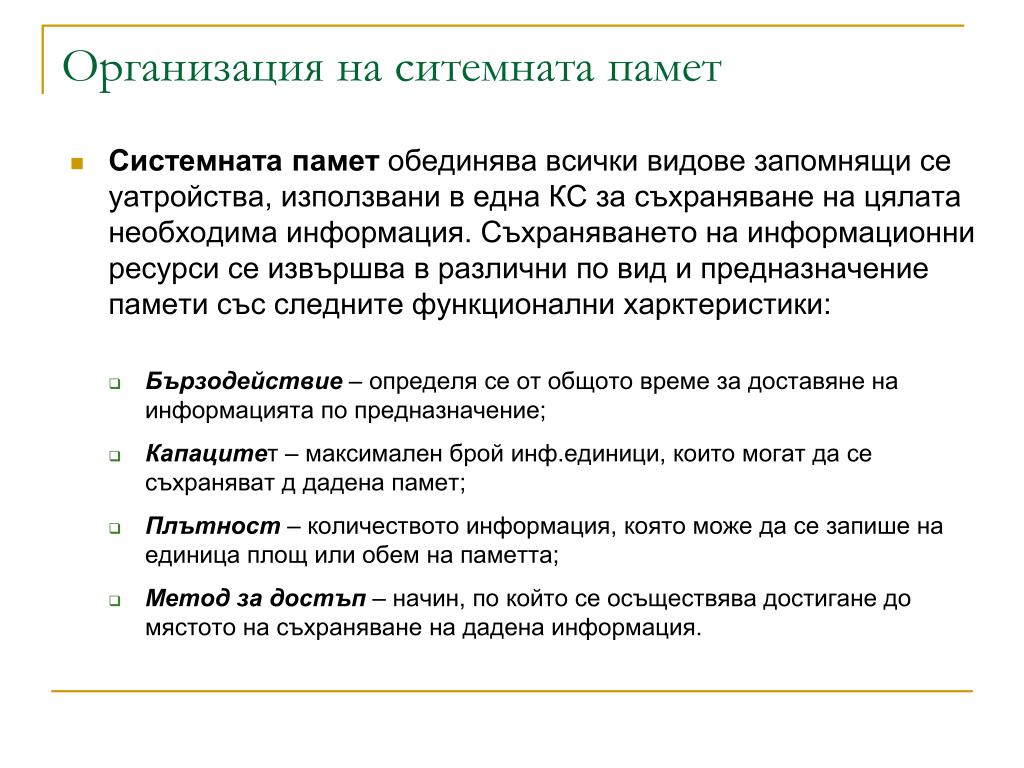

  2. Организация на ситемната памет • Системната памет обединява всички видове запомнящи се уатройства, използвани в една КС за съхраняване на цялата необходима информация. Съхраняването на информационни ресурси се извършва в различни по вид и предназначение памети със следните функционални харктеристики: • Бързодействие – определя се от общото време за доставяне на информацията по предназначение; • Капацитет – максимален брой инф.единици, коитомогат да се съхраняват д дадена памет; • Плътност – количеството информация, която може да се запише на единица площ или обем на паметта; • Метод за достъп – начин, по който се осъществява достигане до мястото на съхраняване на дадена информация.

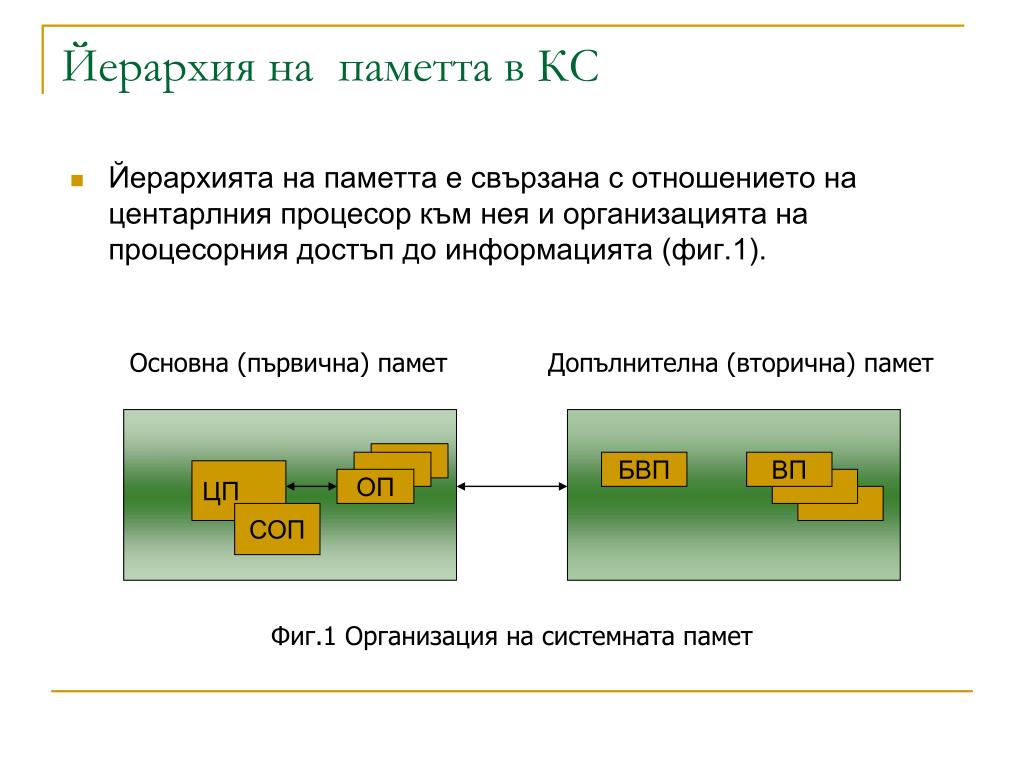

  3. Йерархия на паметта в КС • Йерархията на паметта е свързана с отношението на центарлния процесор към нея и организацията на процесорния достъп до информацията (фиг.1). Основна (първична) памет Допълнителна (вторична) памет Основна (първична) памет Основна (първична) памет БВП ВП ЦП ОП СОП Фиг.1 Организация на системната памет

  4. Йерархия на паметта на КС СОП – свръхоперативни памети I ниво II ниво Фиг.2 Йерархия в паметта на КС

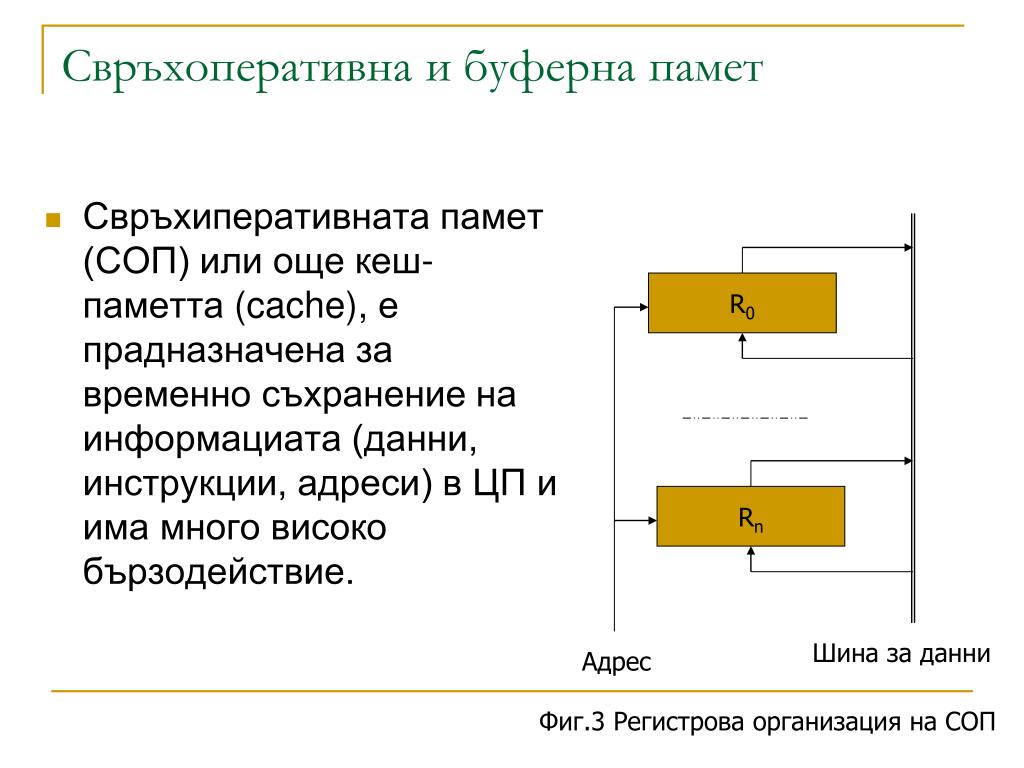

  5. Свръхоперативна и буферна памет • Свръхиперативната памет (СОП) или още кеш-паметта (cache), е прадназначена за временно съхранение на информациата (данни, инструкции, адреси) в ЦП и има много високо бързодействие. R0 Rn Шина за данни Адрес Фиг.3 Регистрова организация на СОП

  6. Свръхоперативна и буферна памет • Буферните памети за безадресни памети, които изпълняват аналогична роля, но с автоматично форматиране на адреса на данните. Данни RULL (четене) PUSH (запис) TOS Операция Дъно Фиг.4 Стекова памет

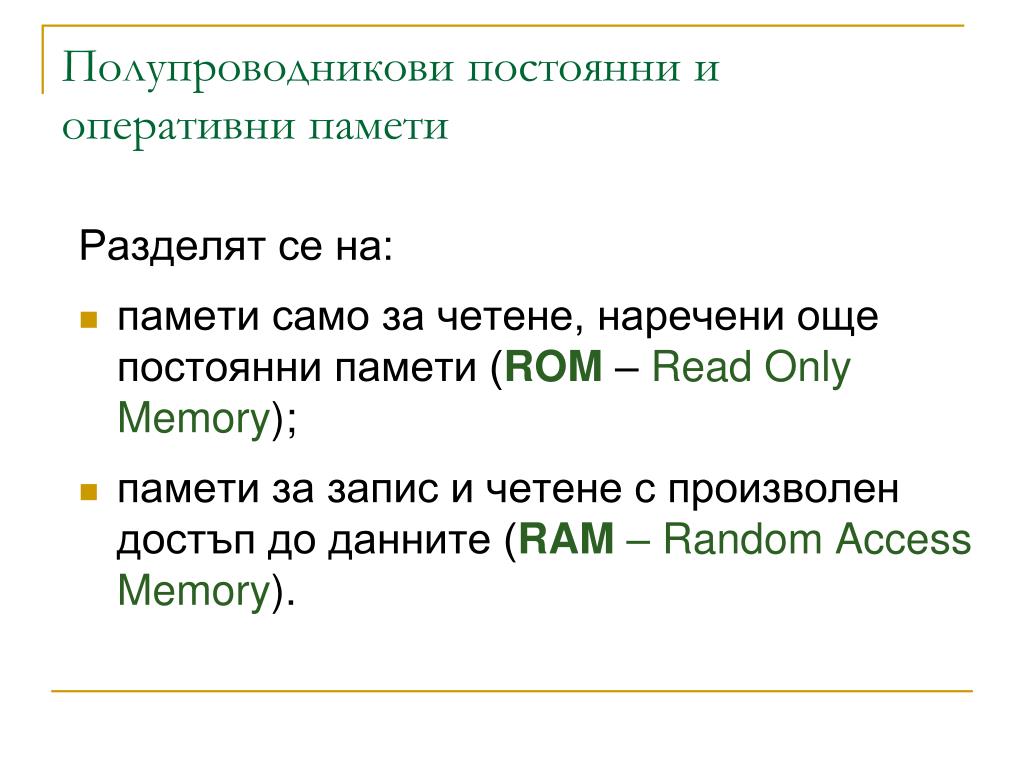

  7. Полупроводникови постоянни и оперативни памети Разделят се на: • памети само за четене, наречени още постоянни памети (ROM – Read Only Memory); • памети за запис и четене с произволен достъп до данните (RAM – Random Access Memory).

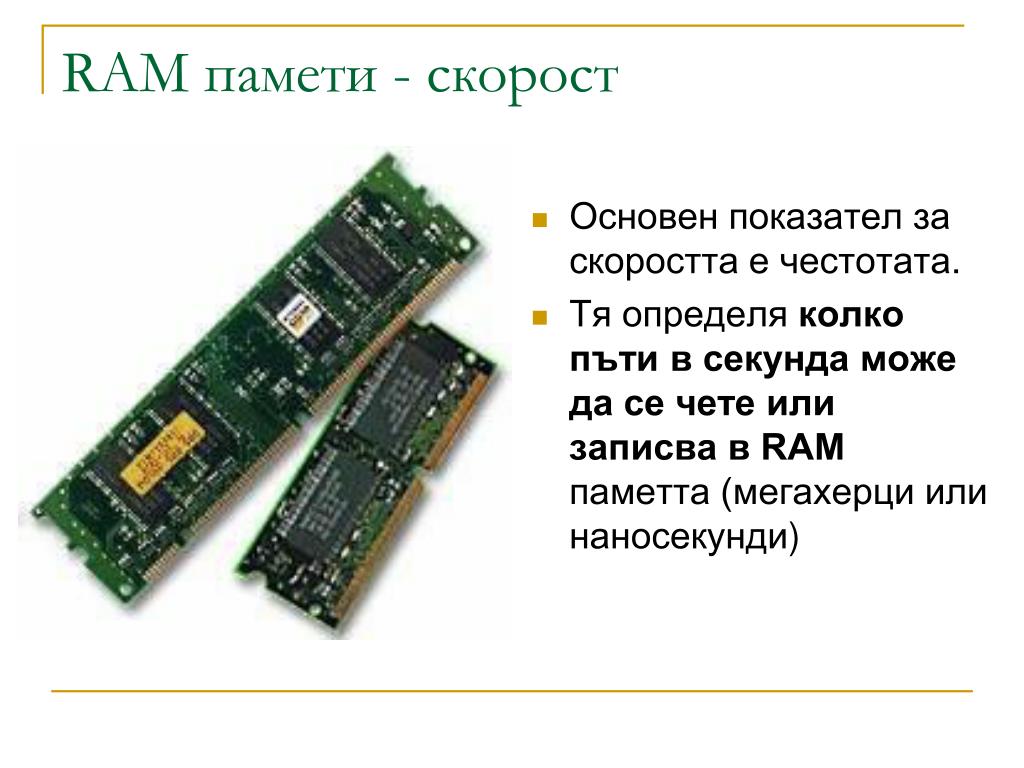

  8. RAM памети - скорост • Основен показател за скоростта е честотата. • Тя определя колко пъти в секунда може да се чете или записва в RAM паметта (мегахерци или наносекунди)

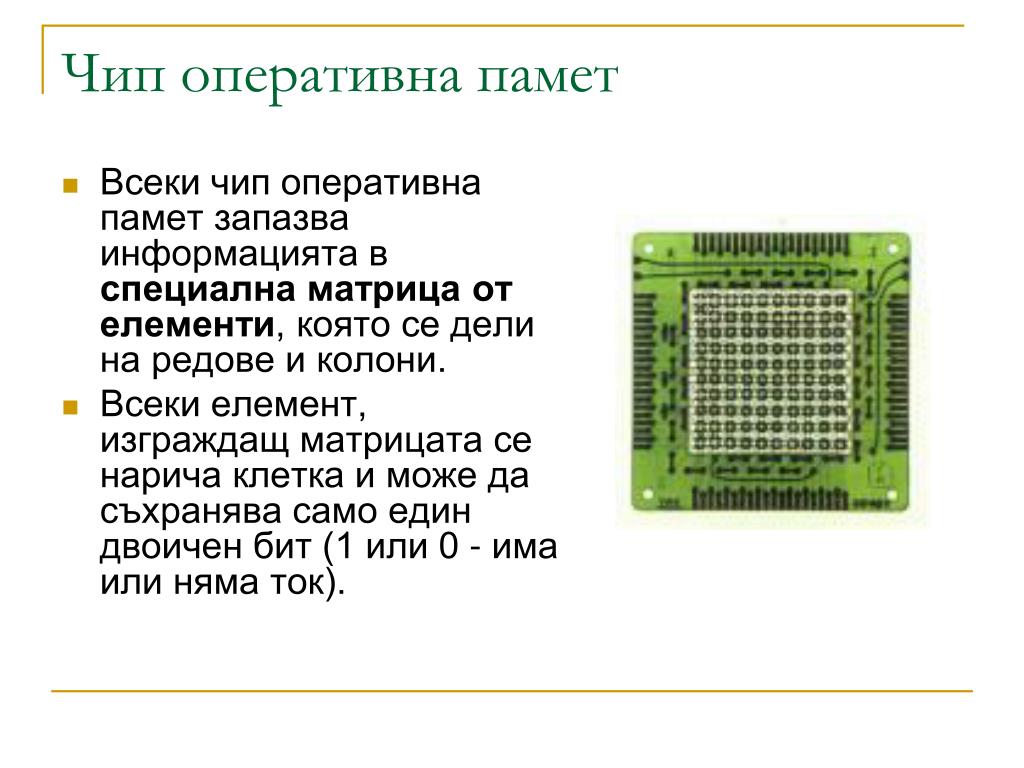

  9. Чип оперативна памет • Всеки чип оперативна памет запазва информацията в специална матрица от елементи, която се дели на редове и колони. • Всеки елемент, изграждащ матрицата се нарича клетка и може да съхранява само един двоичен бит (1 или 0 - има или няма ток).

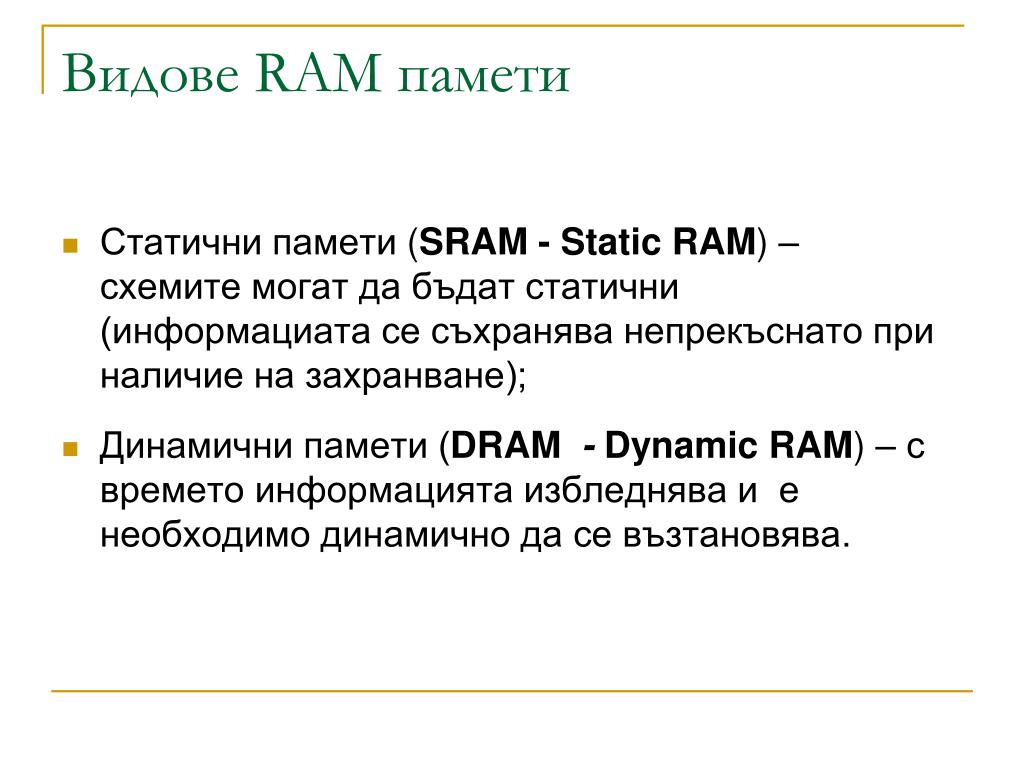

  10. Видове RAM памети • Статични памети (SRAM - StaticRAM) – схемите могат да бъдат статични (информациата се съхранява непрекъснато при наличие на захранване); • Динамични памети (DRAM - DynamicRAM) – с времето информацията избледнява и е необходимо динамично да се възтановява.

  11. SRAM - StaticRAM • В статичната памет всеки елемент от матрицата представлява специално електронно устройство, наречено тригер - то се състои от два транзистора и два кондензатора .

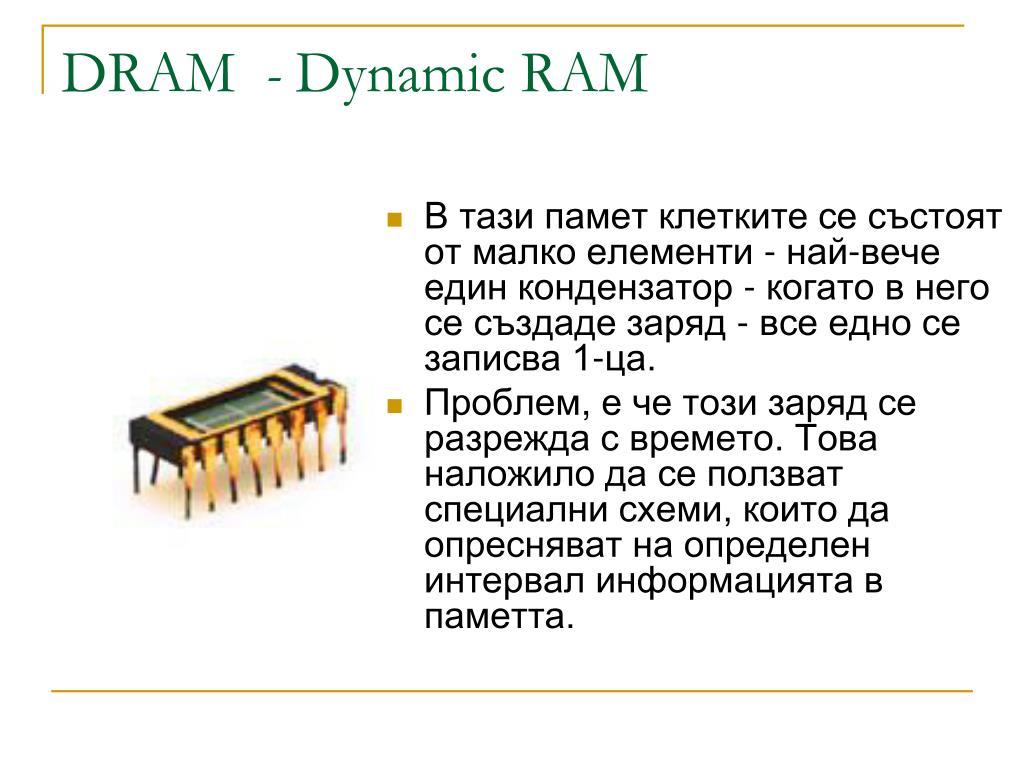

  12. DRAM - DynamicRAM • В тази памет клетките се състоят от малко елементи - най-вече един кондензатор - когато в него се създаде заряд - все едно се записва 1-ца. • Проблем,е че този заряд се разрежда с времето. Това наложило да се ползват специални схеми, които да опресняват на определен интервал информацията в паметта.

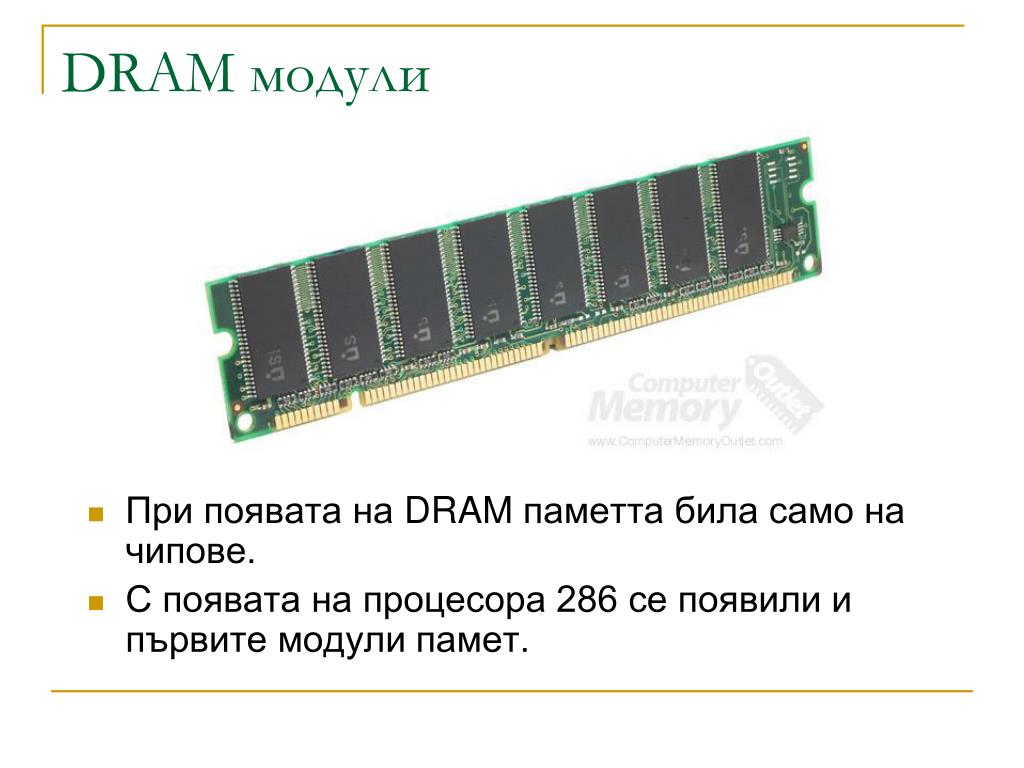

  13. DRAM модули • При появата на DRAMпаметта била само на чипове. • С появата на процесора 286 се появили и първите модули памет.

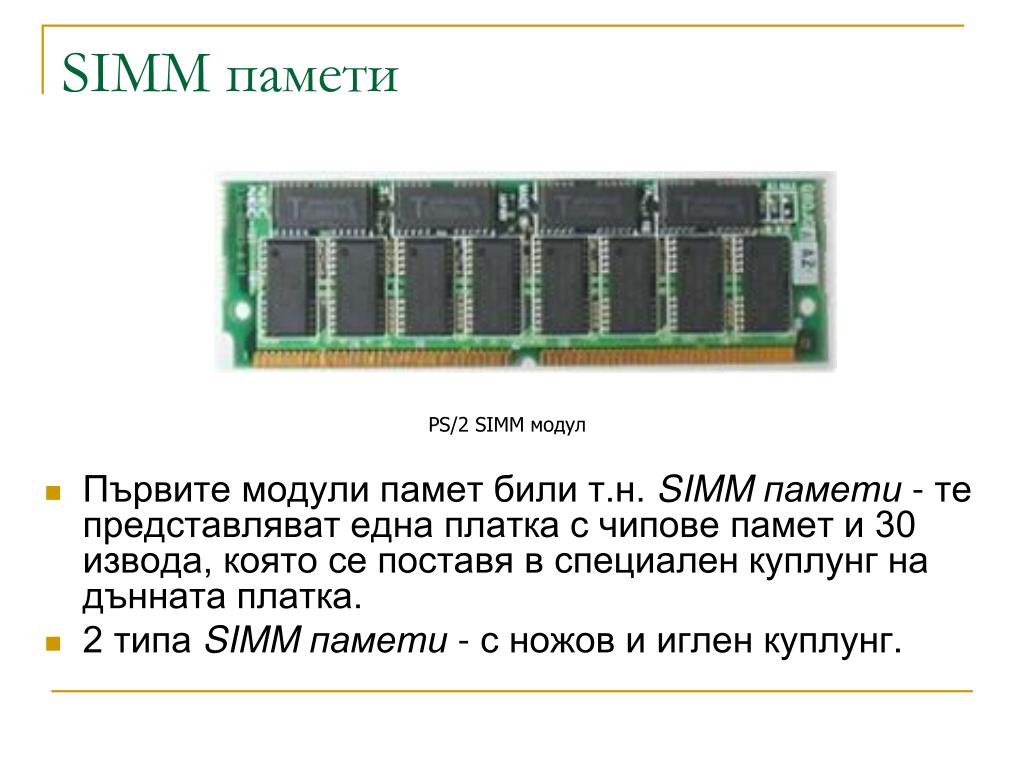

  14. SIMMпамети • Първите модули памет били т.н. SIMMпамети - те представляват една платка с чипове памет и 30 извода, която се поставя в специален куплунг на дънната платка. • 2 типа SIMMпамети- с ножов и иглен куплунг. PS/2 SIMMмодул

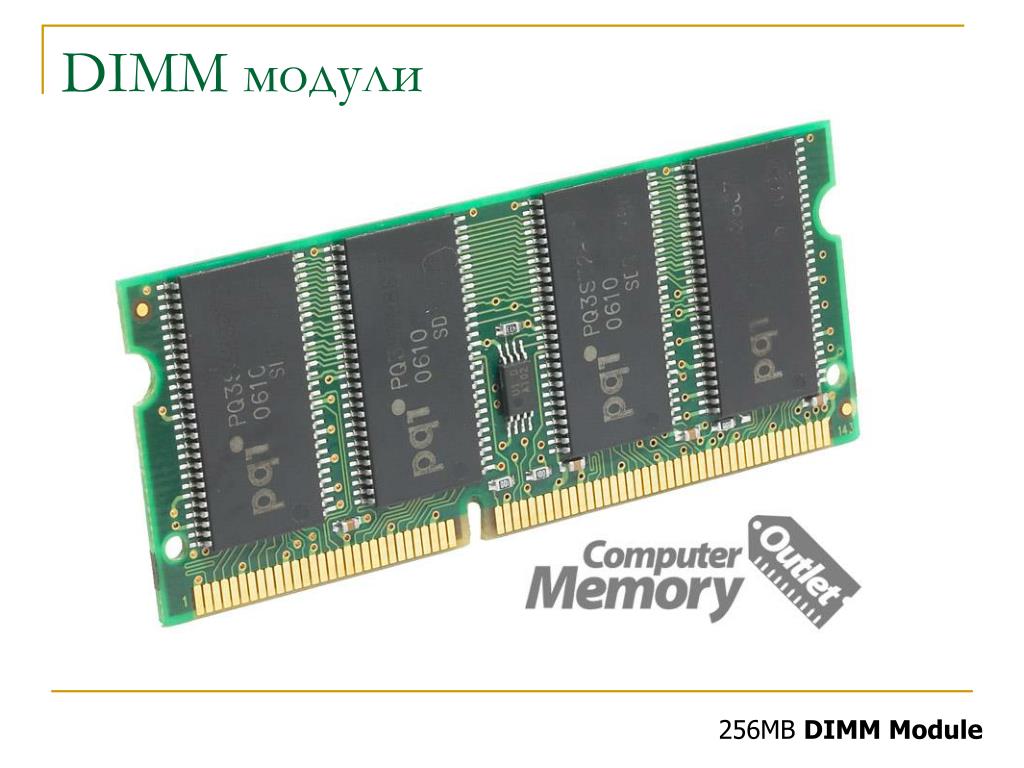

  15. DIMMмодули 256MB DIMM Module

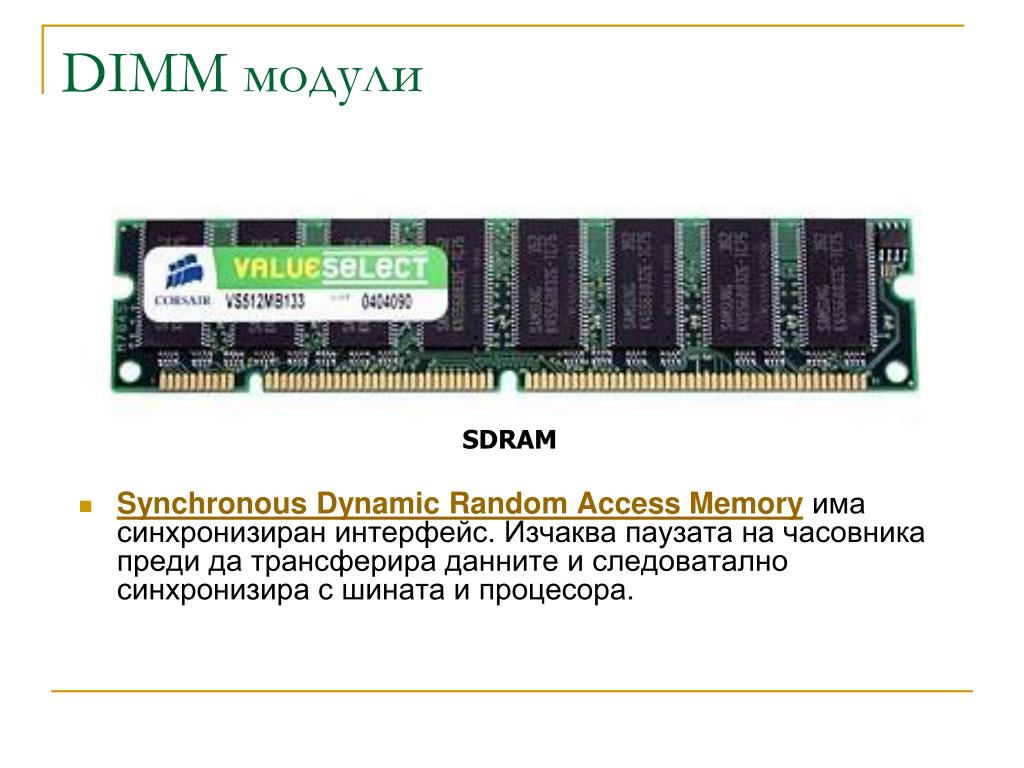

  16. DIMMмодули • Synchronous Dynamic Random Access Memory има синхронизиран интерфейс. Изчаква паузата на часовника преди да трансферира данните и следоватално синхронизира с шината и процесора. SDRAM

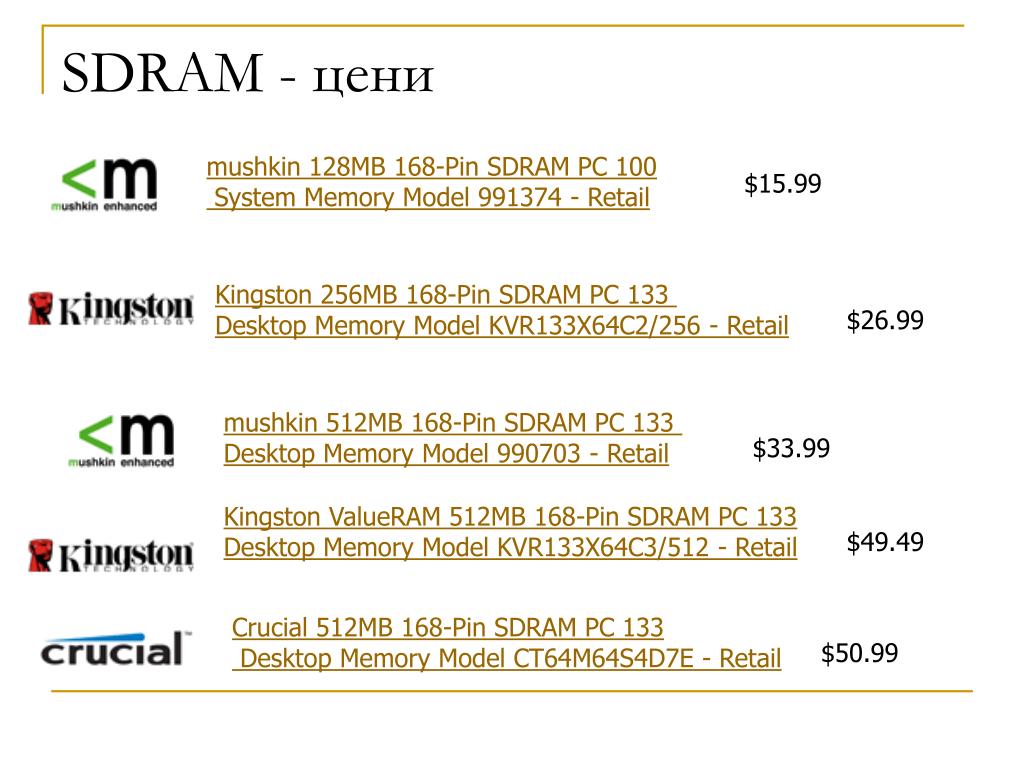

  17. SDRAM - цени mushkin 128MB 168-Pin SDRAM PC 100 System Memory Model 991374 - Retail $15.99 Kingston 256MB 168-Pin SDRAM PC 133 Desktop Memory Model KVR133X64C2/256 - Retail $26.99 mushkin 512MB 168-Pin SDRAM PC 133 Desktop Memory Model 990703 - Retail $33.99 Kingston ValueRAM 512MB 168-Pin SDRAM PC 133 Desktop Memory Model KVR133X64C3/512 - Retail $49.49 Crucial 512MB 168-Pin SDRAM PC 133 Desktop Memory Model CT64M64S4D7E - Retail $50.99

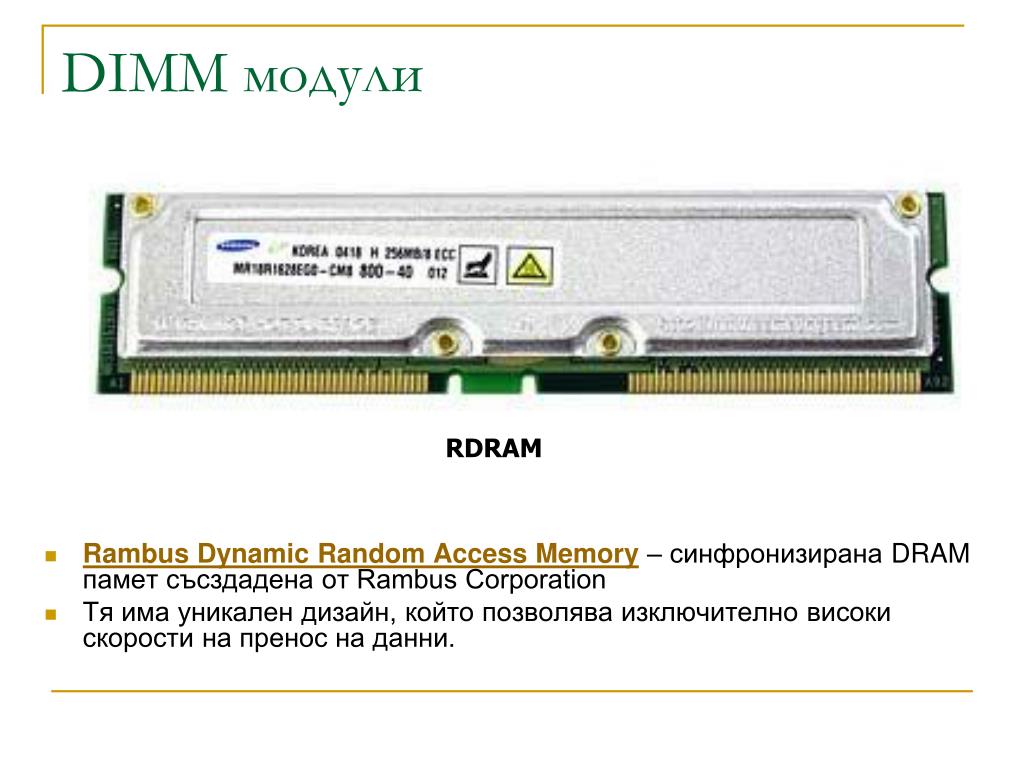

  18. DIMMмодули • Rambus Dynamic Random Access Memory – синфронизирана DRAM памет съсздадена от Rambus Corporation • Тя има уникален дизайн, който позволява изключително високи скорости на пренос на данни. RDRAM

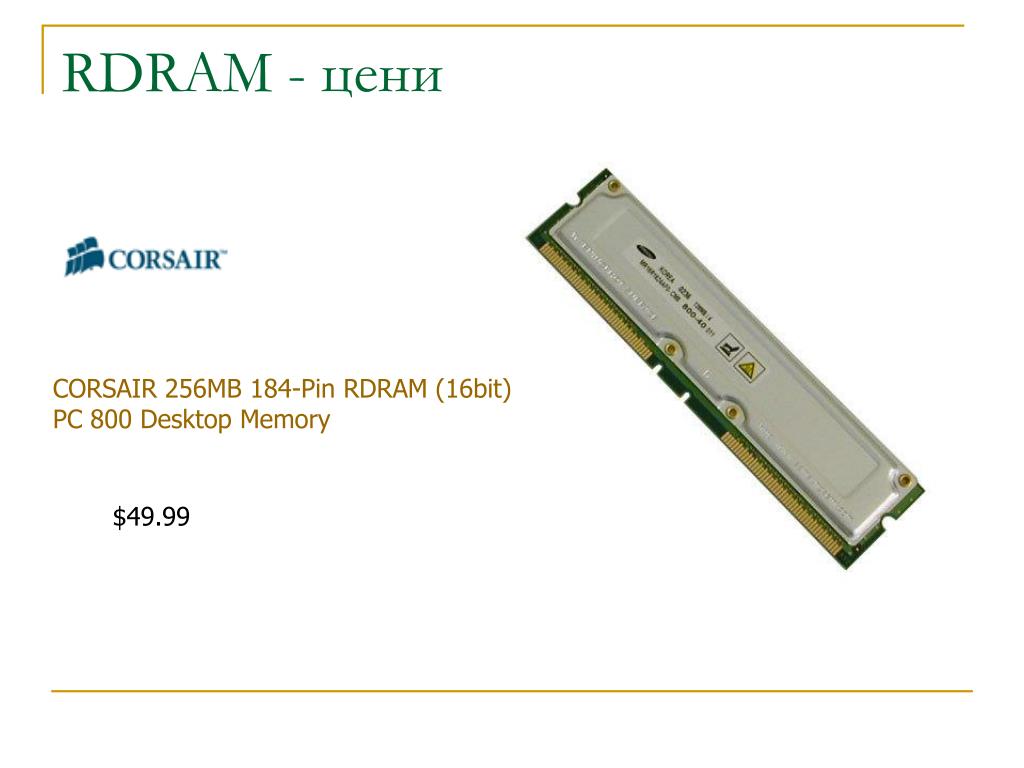

  19. RDRAM - цени CORSAIR 256MB 184-Pin RDRAM (16bit) PC 800 Desktop Memory $49.99

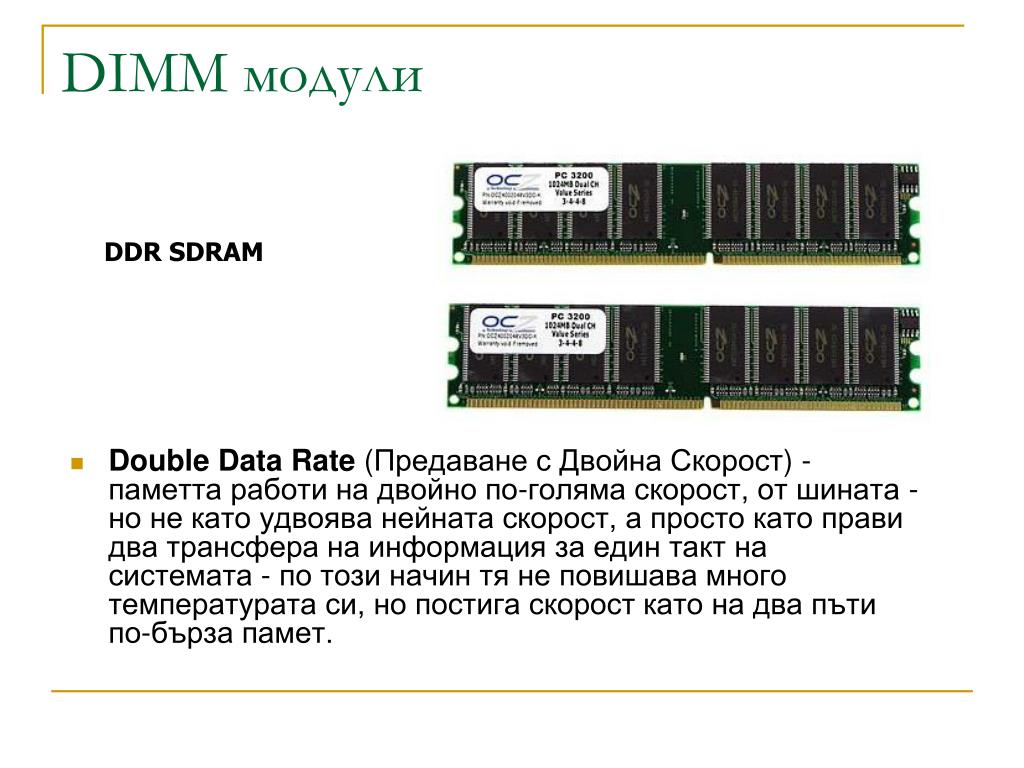

  20. DIMMмодули • DoubleDataRate(Предаване с Двойна Скорост) - паметта работи на двойно по-голяма скорост, от шината - но не като удвоява нейната скорост, а просто като прави два трансфера на информация за един такт на системата - по този начин тя не повишава много температурата си, но постига скорост като на два пъти по-бърза памет. DDR SDRAM

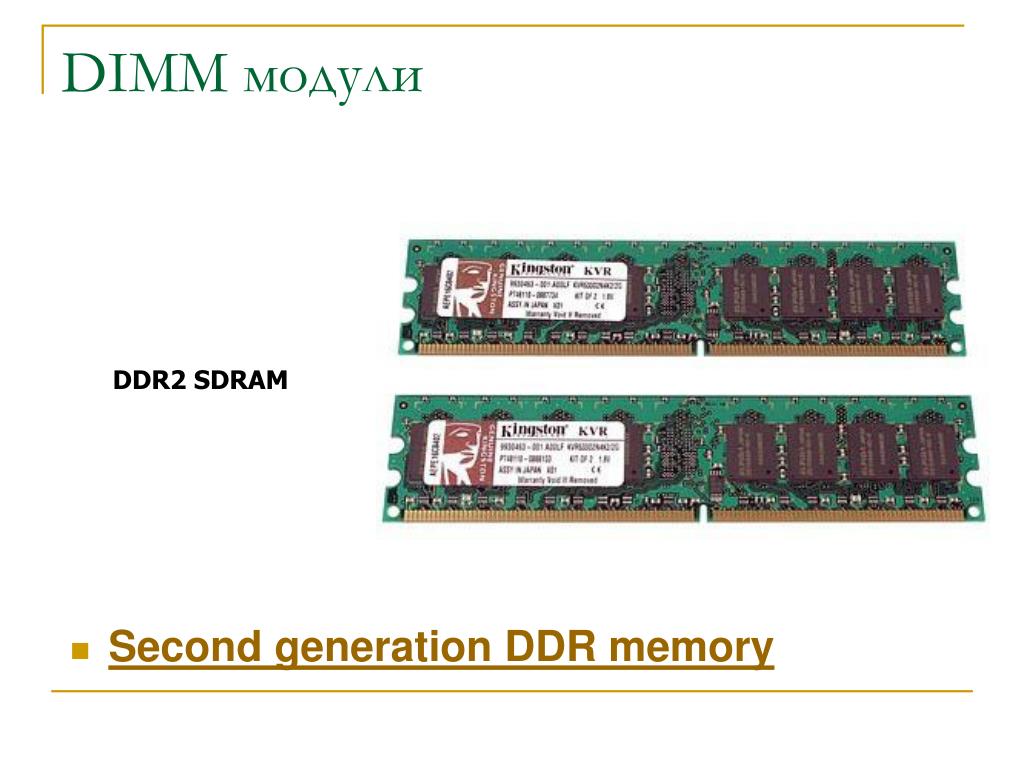

  21. DIMMмодули • Second generation DDR memory DDR2 SDRAM

  22. DIMMмодули • Third generation DDR memory DDR3 SDRAM

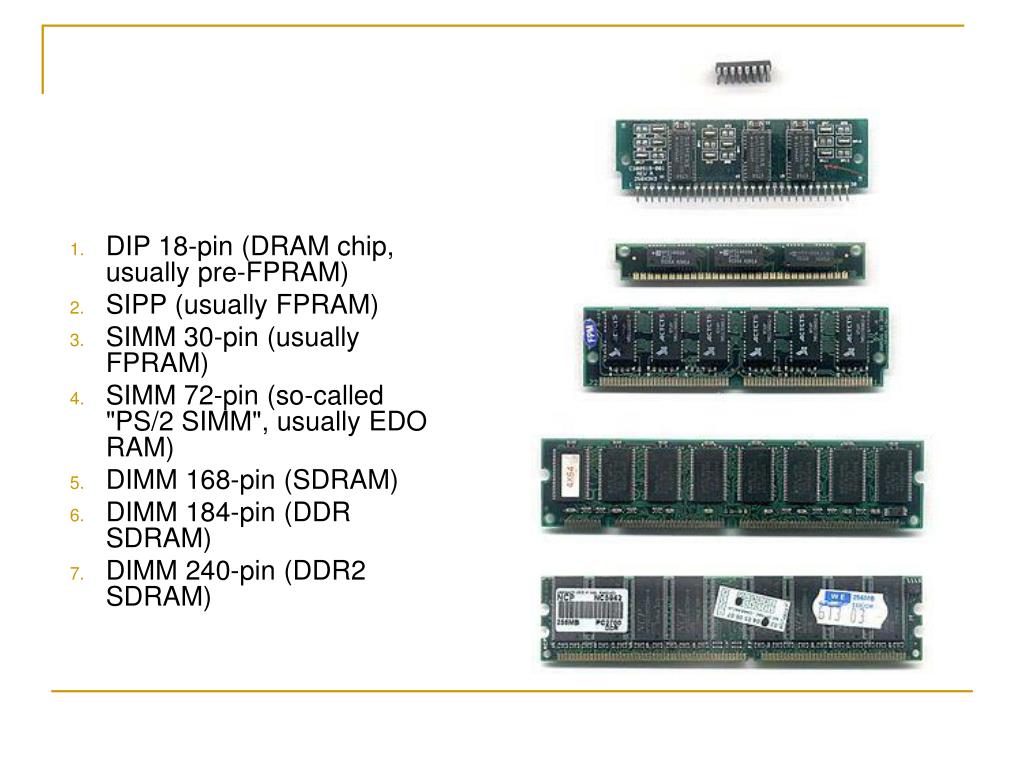

  23. DIP 18-pin (DRAM chip, usually pre-FPRAM) • SIPP (usually FPRAM) • SIMM 30-pin (usually FPRAM) • SIMM 72-pin (so-called "PS/2 SIMM", usually EDO RAM) • DIMM 168-pin (SDRAM) • DIMM 184-pin (DDR SDRAM) • DIMM 240-pin (DDR2 SDRAM)

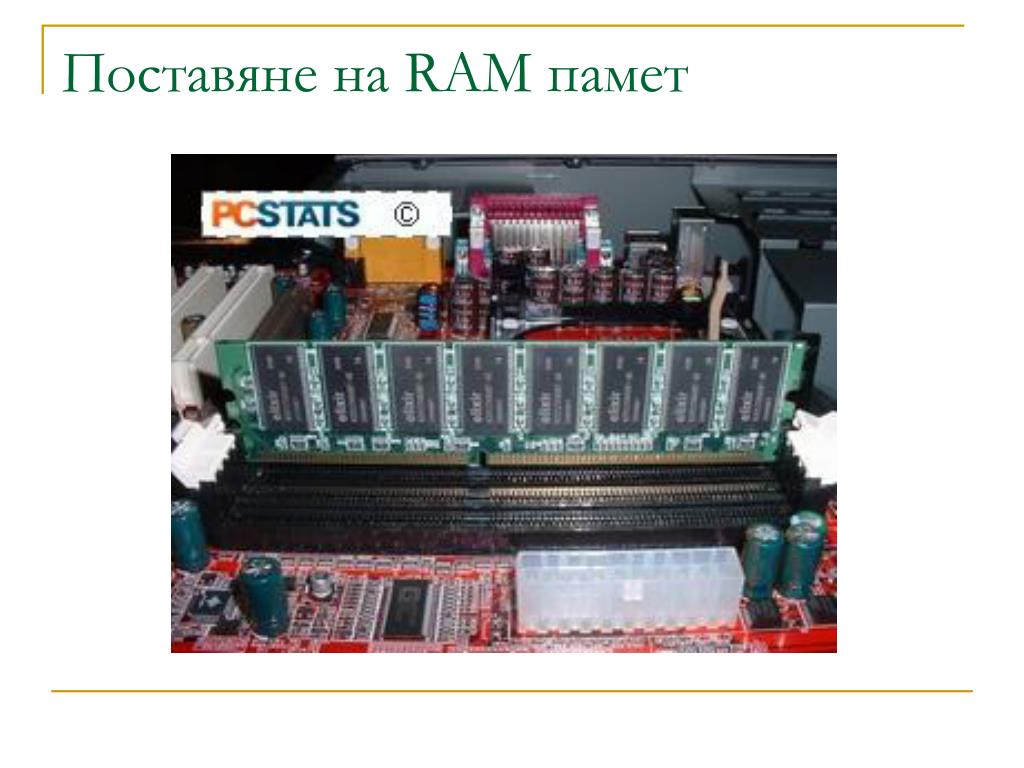

  24. Поставяне на RAM памет

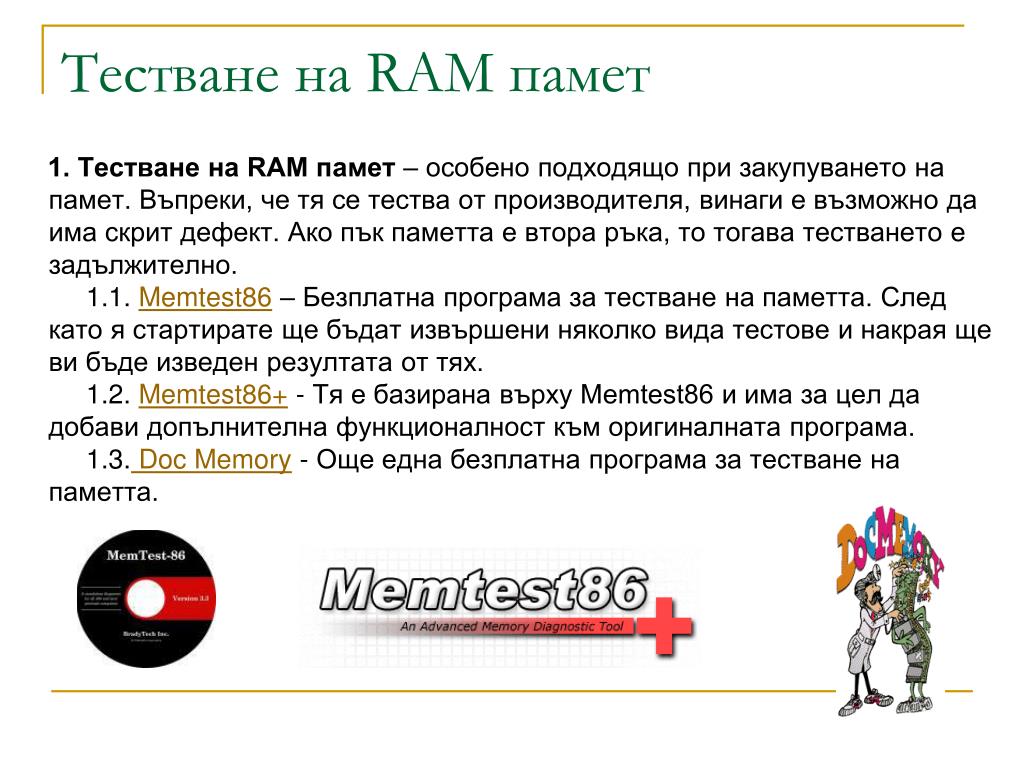

  25. Тестване на RAM памет      1. Тестване на RAM памет – особено подходящо при закупуването на памет. Въпреки, че тя се тества от производителя, винаги е възможно да има скрит дефект. Ако пък паметта е втора ръка, то тогава тестването е задължително.     1.1. Memtest86 – Безплатна програма за тестване на паметта. След като я стартирате ще бъдат извършени няколко вида тестове и накрая ще ви бъде изведен резултата от тях.     1.2. Memtest86+ - Тя е базирана върху Memtest86 и има за цел да добави допълнителна функционалност към оригиналната програма.     1.3. Doc Memory - Още една безплатна програма за тестване на паметта.

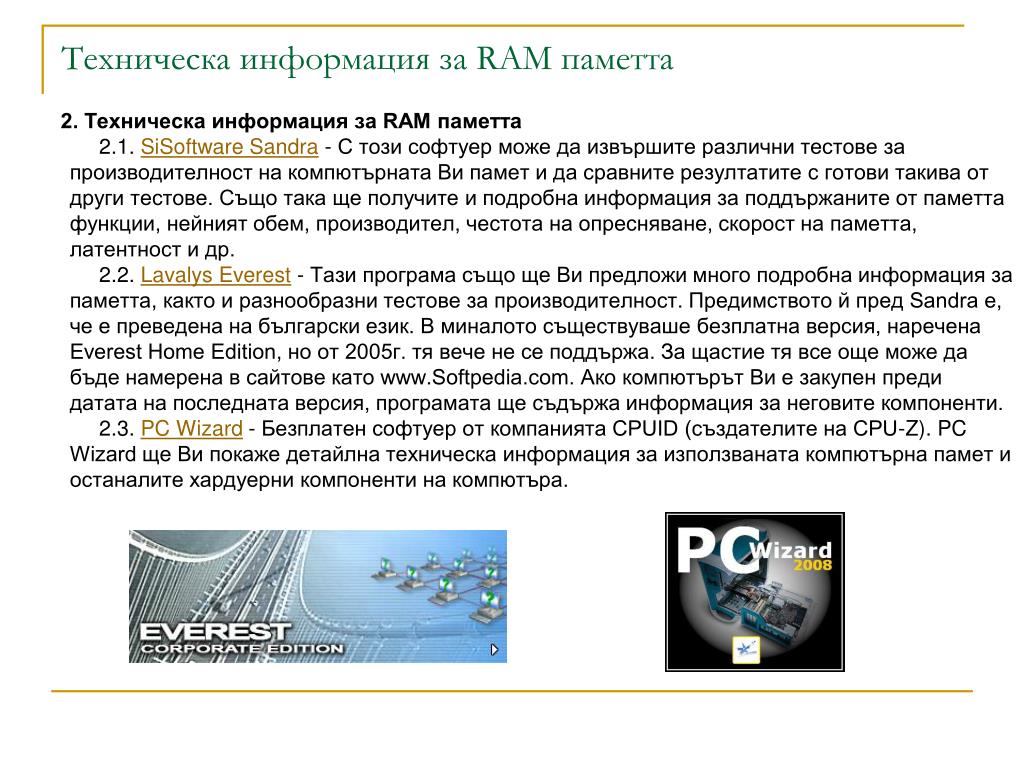

  26. Техническа информация за RAM паметта      2. Техническа информация за RAM паметта     2.1. SiSoftware Sandra - С този софтуер може да извършите различни тестове за производителност на компютърната Ви памет и да сравните резултатите с готови такива от други тестове. Също така ще получите и подробна информация за поддържаните от паметта функции, нейният обем, производител, честота на опресняване, скорост на паметта, латентност и др.     2.2. Lavalys Everest - Тази програма също ще Ви предложи много подробна информация за паметта, както и разнообразни тестове за производителност. Предимството й пред Sandra е, че е преведена на български език. В миналото съществуваше безплатна версия, наречена Everest Home Edition, но от 2005г. тя вече не се поддържа. За щастие тя все още може да бъде намерена в сайтове като www.Softpedia.com. Ако компютърът Ви е закупен преди датата на последната версия, програмата ще съдържа информация за неговите компоненти.     2.3. PC Wizard - Безплатен софтуер от компанията CPUID (създателите на CPU-Z). PC Wizard ще Ви покаже детайлна техническа информация за използваната компютърна памет и останалите хардуерни компоненти на компютъра.
