第十章 含有耦合电感的电路

第十章 含有耦合电感的电路. 10-1 互感 10-2 含有耦合电感电路的计算 10-3 空心变压器 10-4 理想 变压器. 重 点 1 、互感的概念及同名端方法 2 、具有耦合电感的正弦交流电路计算 3 、理想变压器的端口特性 难点 复杂电路分析. 10-1 互感. 问题的引入 ------- 自感回顾. 电感电流随时间变化时，在电感两端产生感应电压。自感电压的参考方向选定为与电流方向关联，其方向与磁通方向满足右手螺旋定则，其大小为 :. 互感问题的出现. 据电磁感应定律有 :. 一、耦合电感的端电压及其问题.

iola
Download Presentation

第十章 含有耦合电感的电路

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

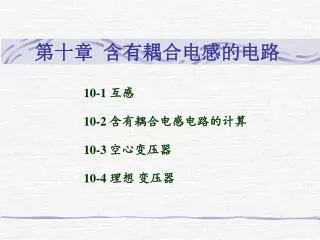

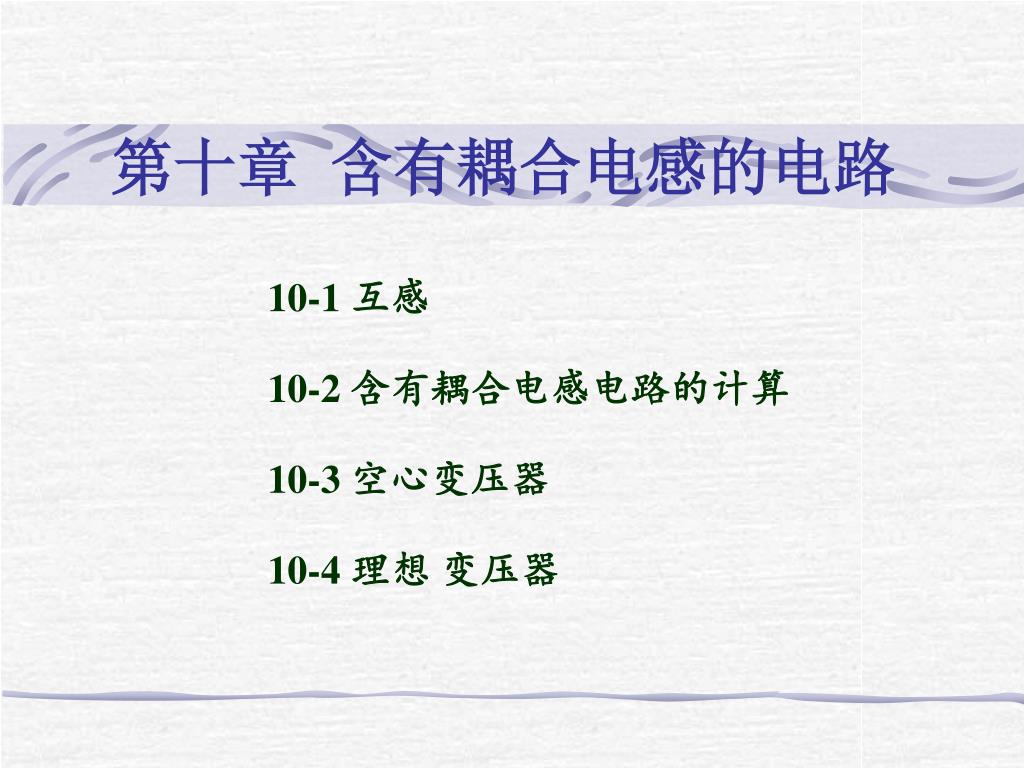

  1. 第十章 含有耦合电感的电路 10-1 互感 10-2 含有耦合电感电路的计算 10-3 空心变压器 10-4 理想 变压器

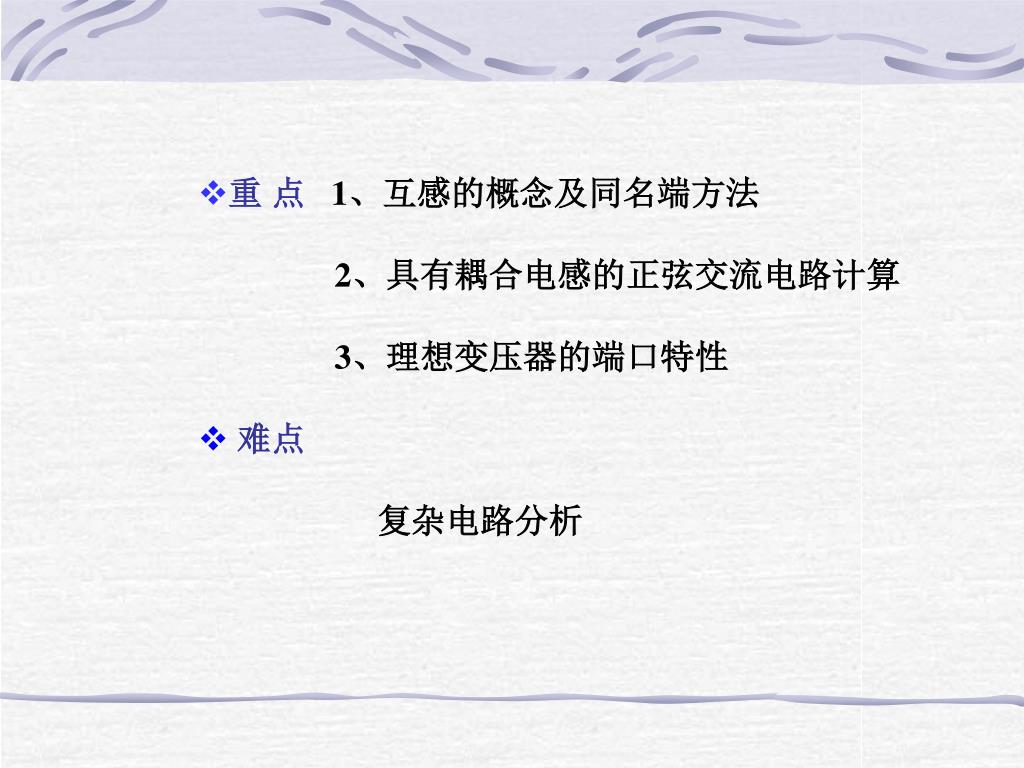

  2. 重 点1、互感的概念及同名端方法 • 2、具有耦合电感的正弦交流电路计算 • 3、理想变压器的端口特性 • 难点 • 复杂电路分析

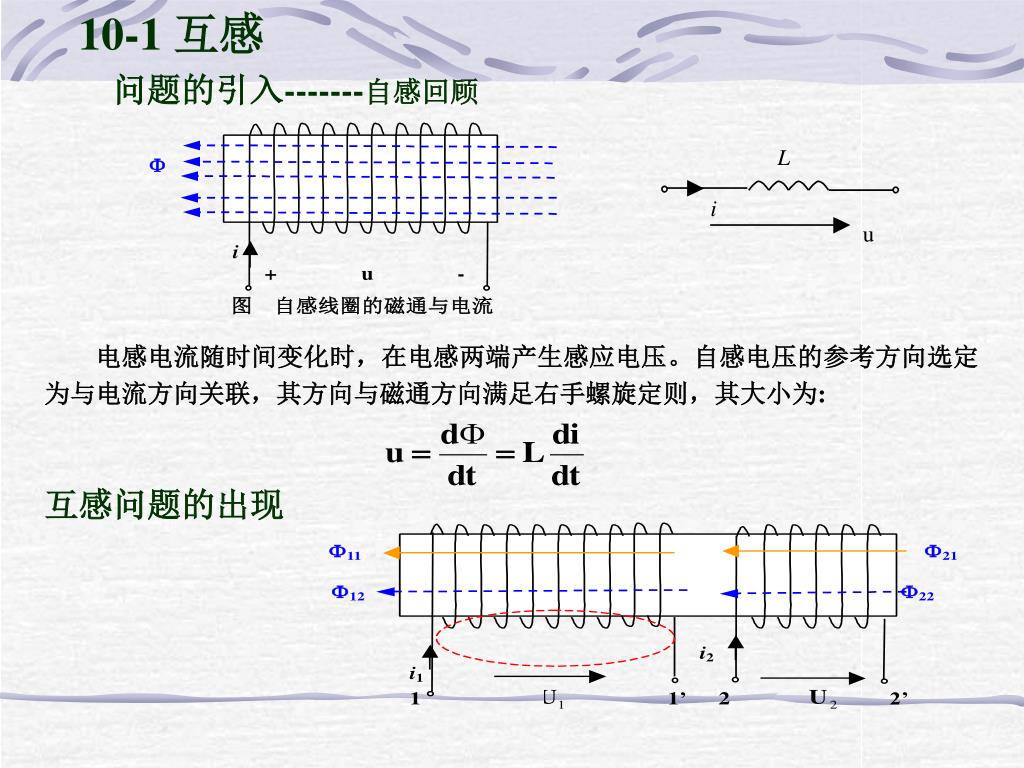

  3. 10-1 互感 问题的引入-------自感回顾 电感电流随时间变化时，在电感两端产生感应电压。自感电压的参考方向选定为与电流方向关联，其方向与磁通方向满足右手螺旋定则，其大小为: 互感问题的出现

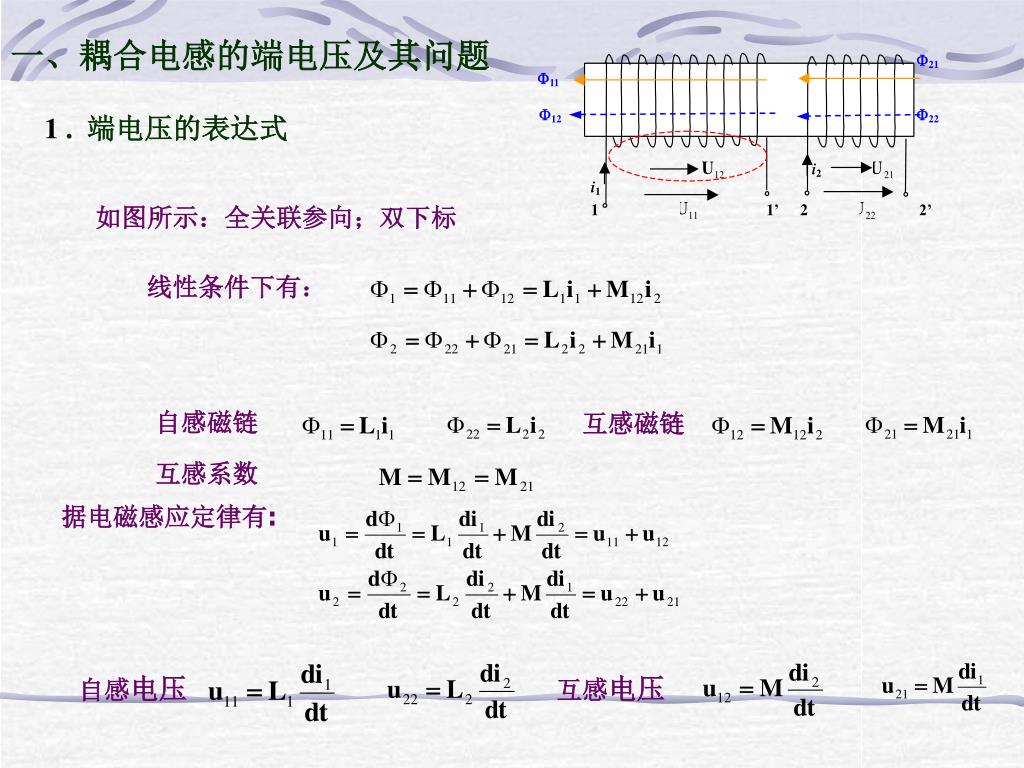

  4. 据电磁感应定律有: 一、耦合电感的端电压及其问题 1 . 端电压的表达式 如图所示：全关联参向；双下标 线性条件下有： 自感磁链 互感磁链 互感系数 自感电压 互感电压

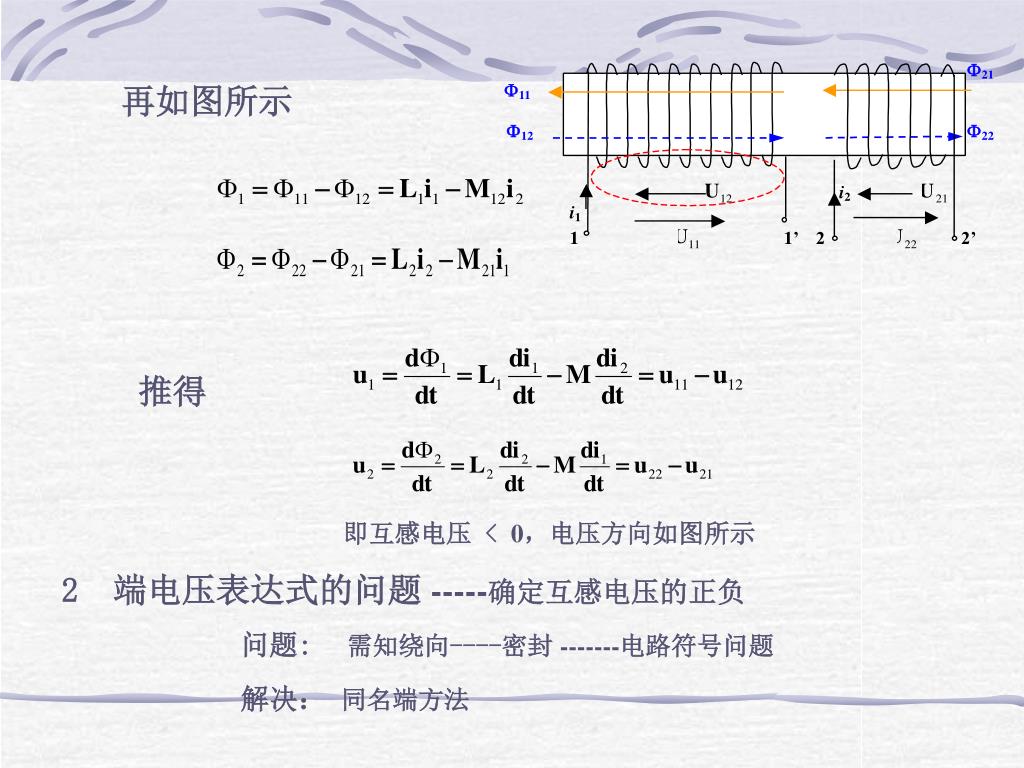

  5. 推得 再如图所示 即互感电压 < 0，电压方向如图所示 2 端电压表达式的问题-----确定互感电压的正负 问题:需知绕向----密封-------电路符号问题 解决： 同名端方法

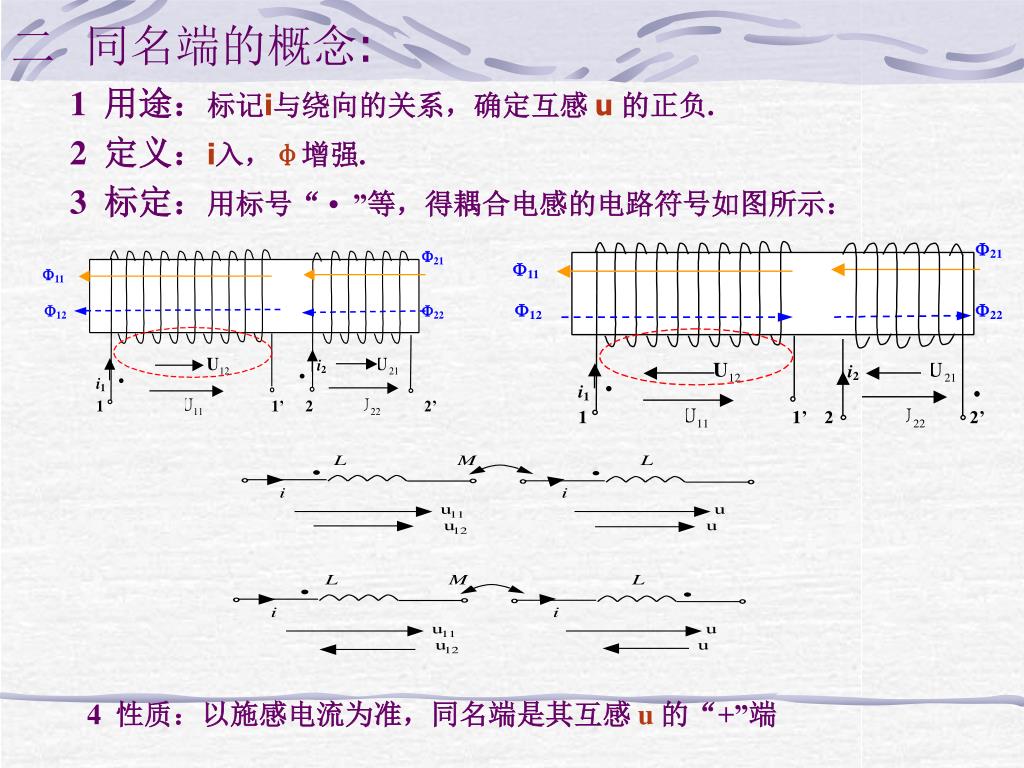

  6. 1 用途：标记i与绕向的关系，确定互感 u的正负. 2 定义：i入，φ增强. 3 标定：用标号“ •”等，得耦合电感的电路符号如图所示： 二同名端的概念: 4 性质：以施感电流为准，同名端是其互感 u 的“+”端

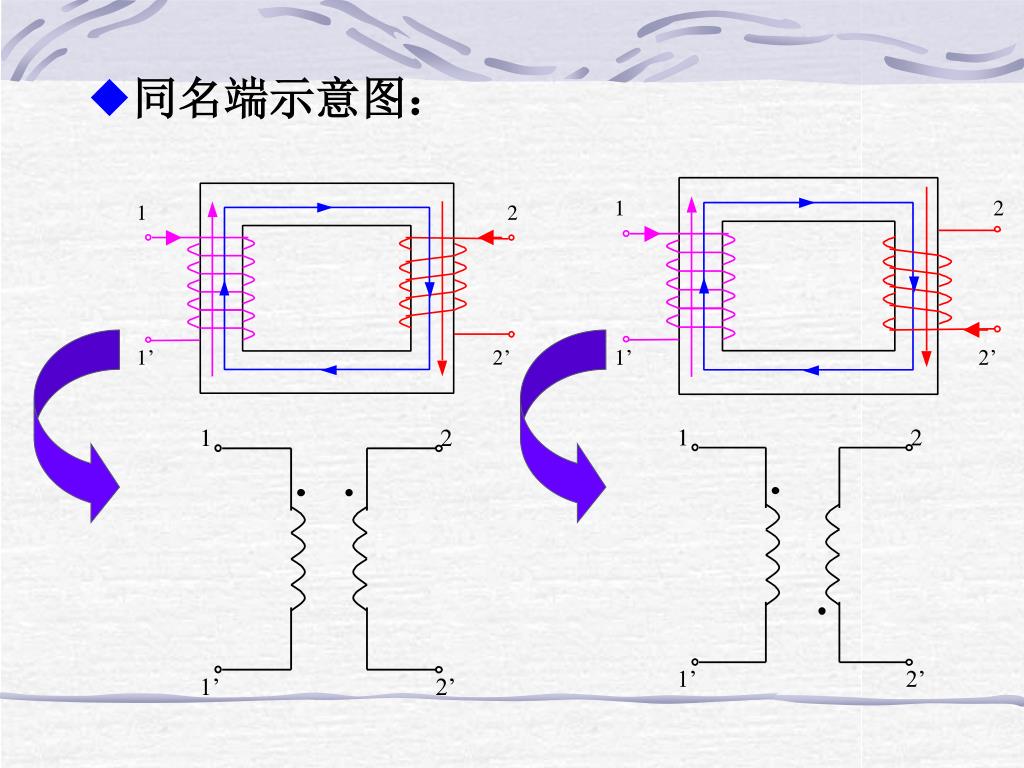

  7. 同名端示意图：

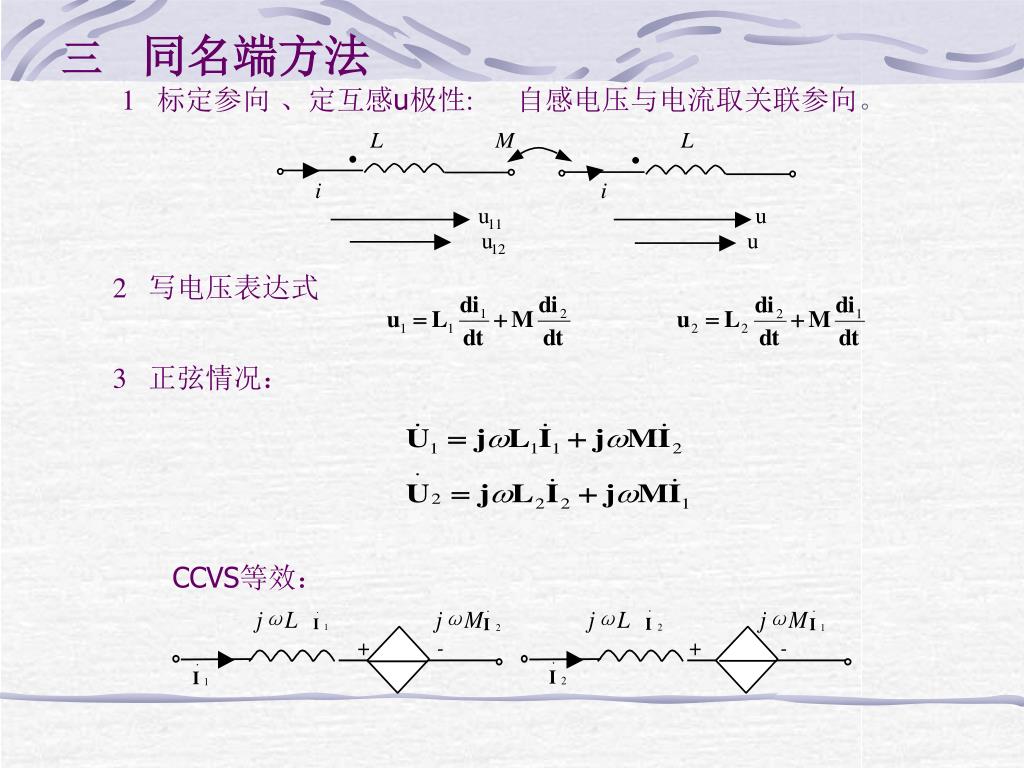

  8. 同名端方法 1 标定参向 、定互感u极性: 自感电压与电流取关联参向。 2 写电压表达式 3 正弦情况： CCVS等效：

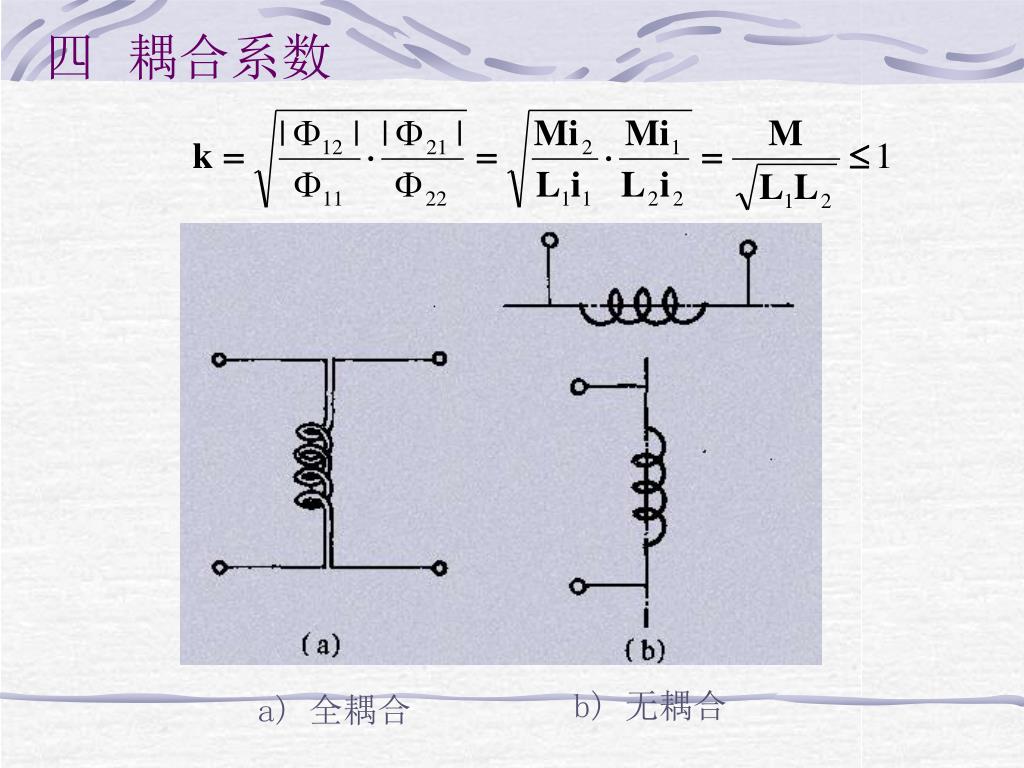

  9. a) 全耦合 b) 无耦合 四耦合系数

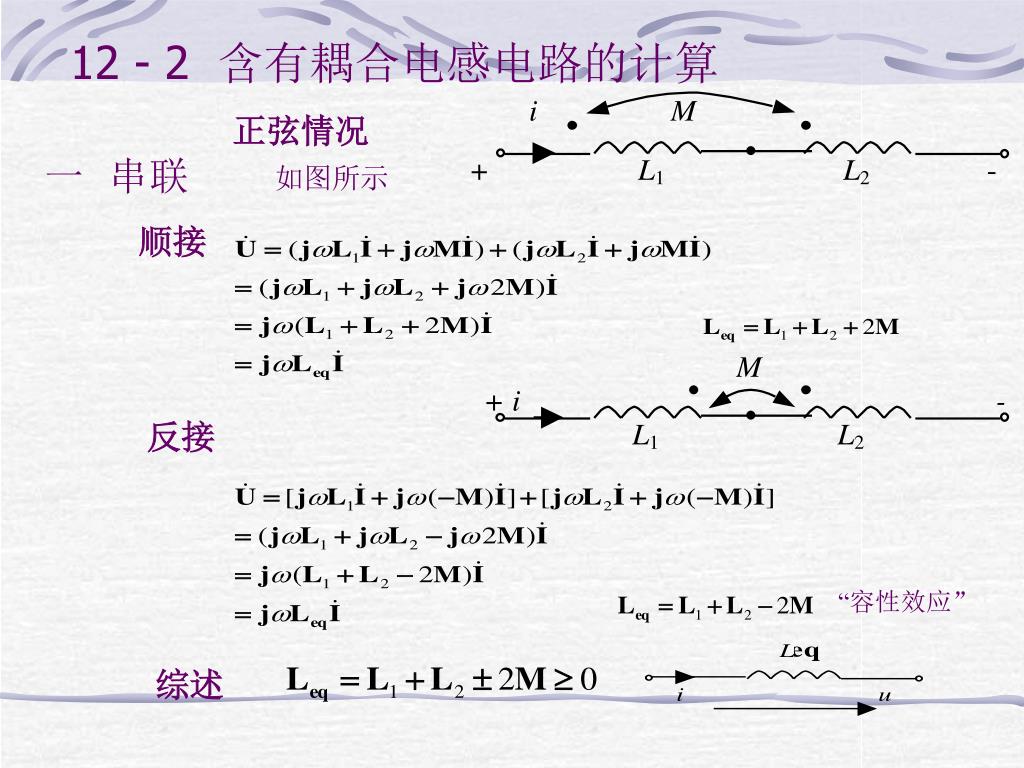

  10. 一串联 反接 12 - 2 含有耦合电感电路的计算 正弦情况 如图所示 顺接 “容性效应” 综述

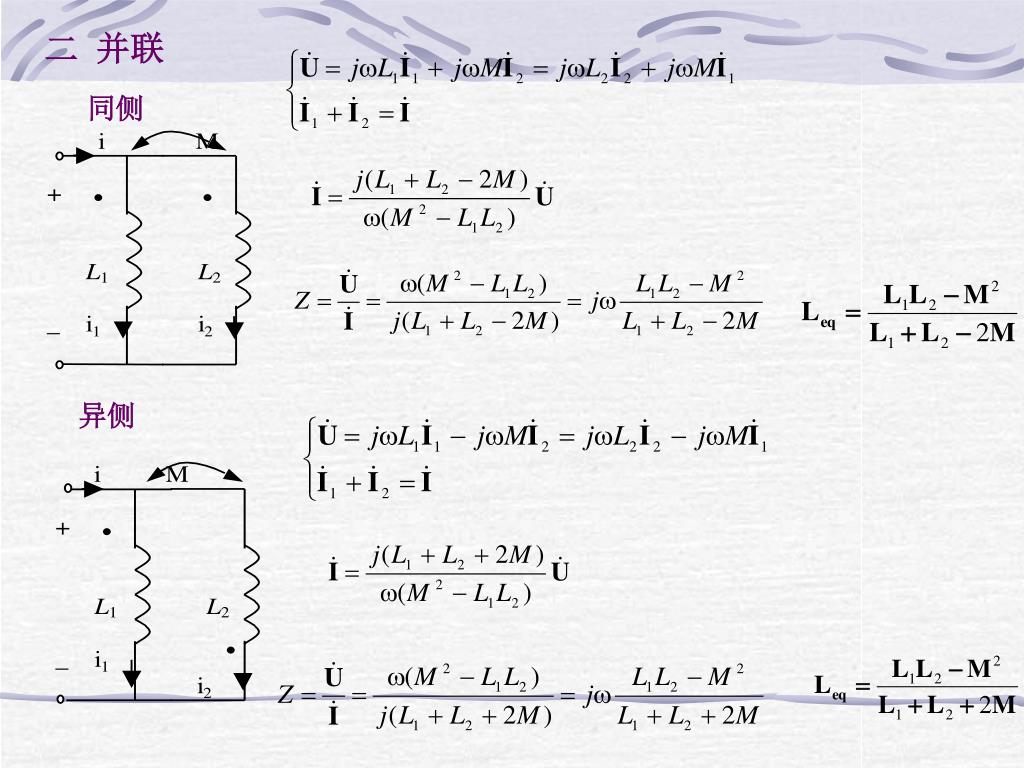

  11. 二 并联 同侧 异侧

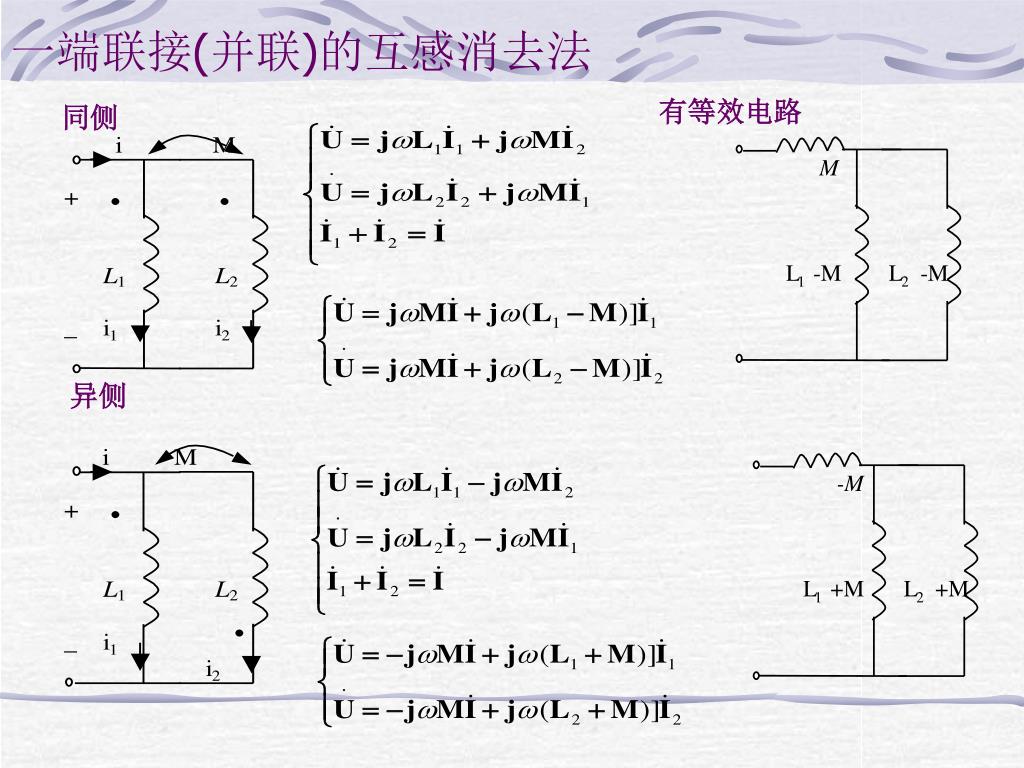

  12. 异侧 有等效电路 一端联接(并联)的互感消去法 同侧
