  1. 知能ロボット 2012年度後期 第９回

  2. ビジョンのパラダイム 物体中心表現 David Marrのパラダイム ３次元物体表現 各種３次元表現 観測者中心表現 2-1/2次元表現 ２次元画像 3D 特徴抽出 両眼立体視 統合処理 明るさ 線画 動作 テクスチャ

  3. 線画 エッジ（輪郭）抽出による形状認識

  4. エッジ抽出 エッジ： 画像中の明るさ（濃淡）あるいは色が急に変化している箇所画像中の物体の輪郭や線では，一般に濃淡が急激に変化しているため，エッジは物体の構造を反映している可能性が高い． エッジ検出： エッジは，明るさなどが急に変化している箇所であるので，その濃淡変化を検出すればよい． １つの計算原理： 濃淡の変化が大きいところを見つける ＝画素近傍で画像の明るさの変化（微分）を計算する

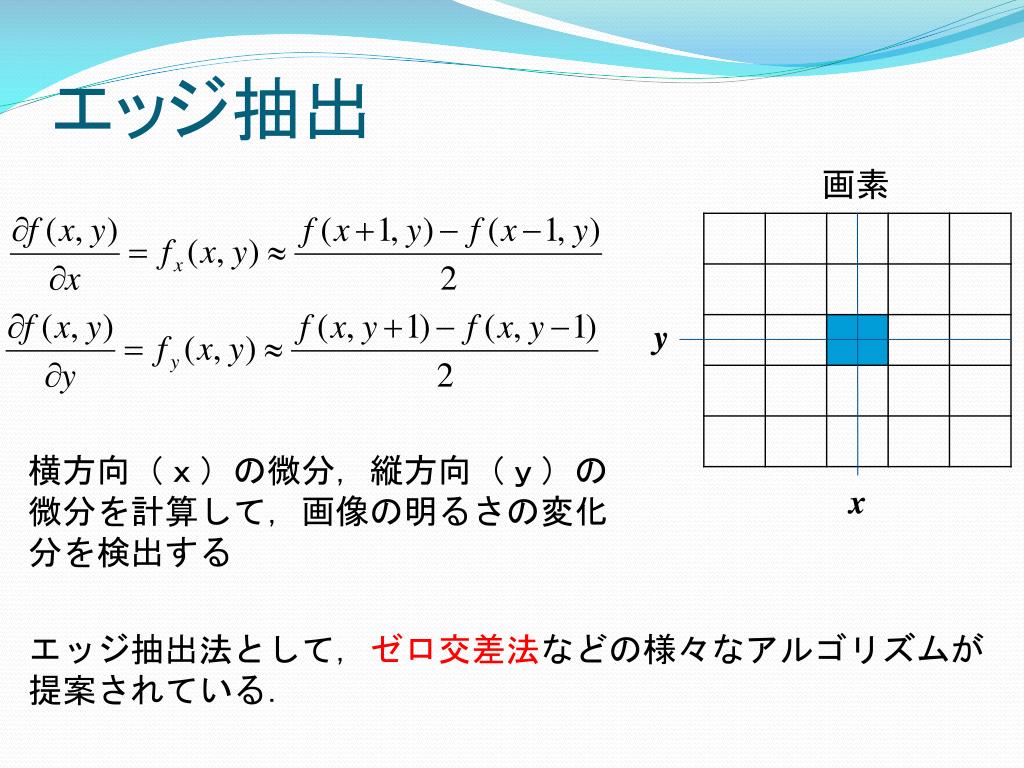

  5. エッジ抽出 画素 y 横方向（ｘ）の微分，縦方向（ｙ）の微分を計算して，画像の明るさの変化分を検出する x エッジ抽出法として，ゼロ交差法などの様々なアルゴリズムが提案されている．

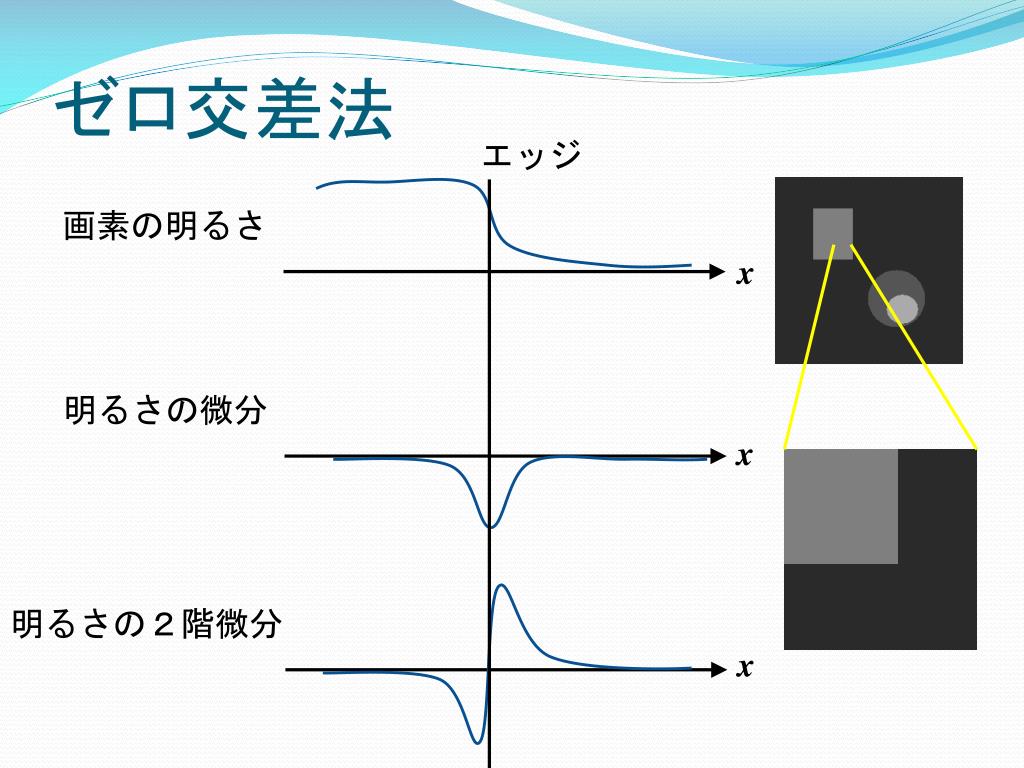

  6. ゼロ交差法 エッジ 画素の明るさ x 明るさの微分 x 明るさの２階微分 x

  7. 初歩的なフィルタリング 元画像 ノイズがある画像 フィルタ適用後 ガウシアンフィルタ

  8. 統計的特徴量抽出 重心の位置 画素の格子点（xi,yj）における画素の値（明るさ）を f(xi,yj)とするとき， 重心の位置（Gx,Gy）は 重心 慣性モーメント 指定点（Ci, Cj）まわりの慣性モーメントは

  9. 統計的特徴量抽出 慣性主軸 図心を通る傾きθ の直線 まわりの二次モーメントが最小となる角度θが慣性主軸となる θ

  10. 今回の話

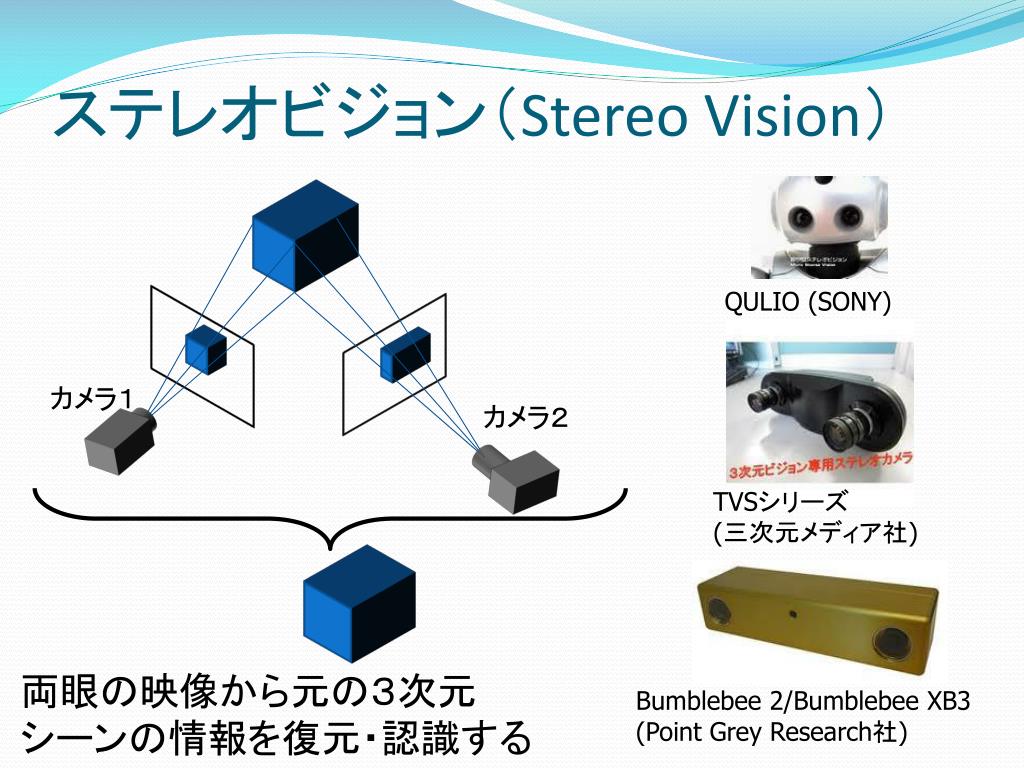

  11. ステレオビジョン（Stereo Vision） QULIO (SONY) カメラ１ カメラ２ TVSシリーズ (三次元メディア社) 両眼の映像から元の３次元シーンの情報を復元・認識する Bumblebee 2/Bumblebee XB3 (Point Grey Research社)

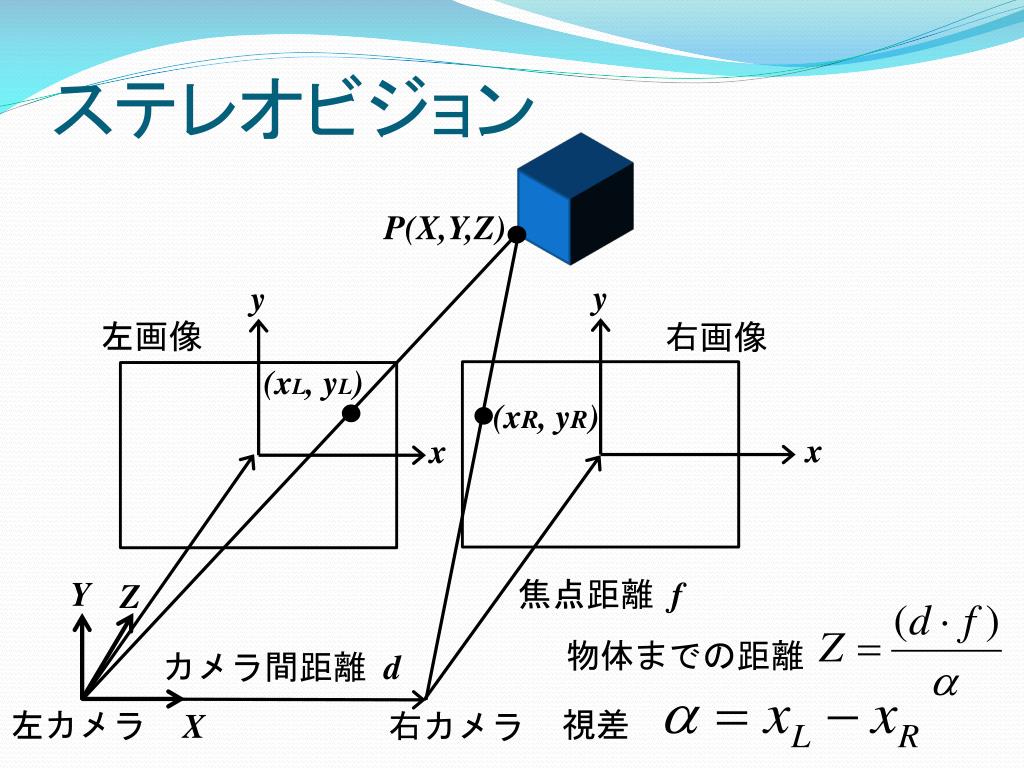

  12. ステレオビジョン P(X,Y,Z) y y 左画像 右画像 (xL, yL) x x (xR, yR) Y 焦点距離 f Z 物体までの距離 カメラ間距離 d 視差 左カメラ X 右カメラ

  13. ステレオビジョン カメラ画像 焦点距離 f xL θL Z X d P(X,Y,Z) xR θR 焦点距離 f Z X

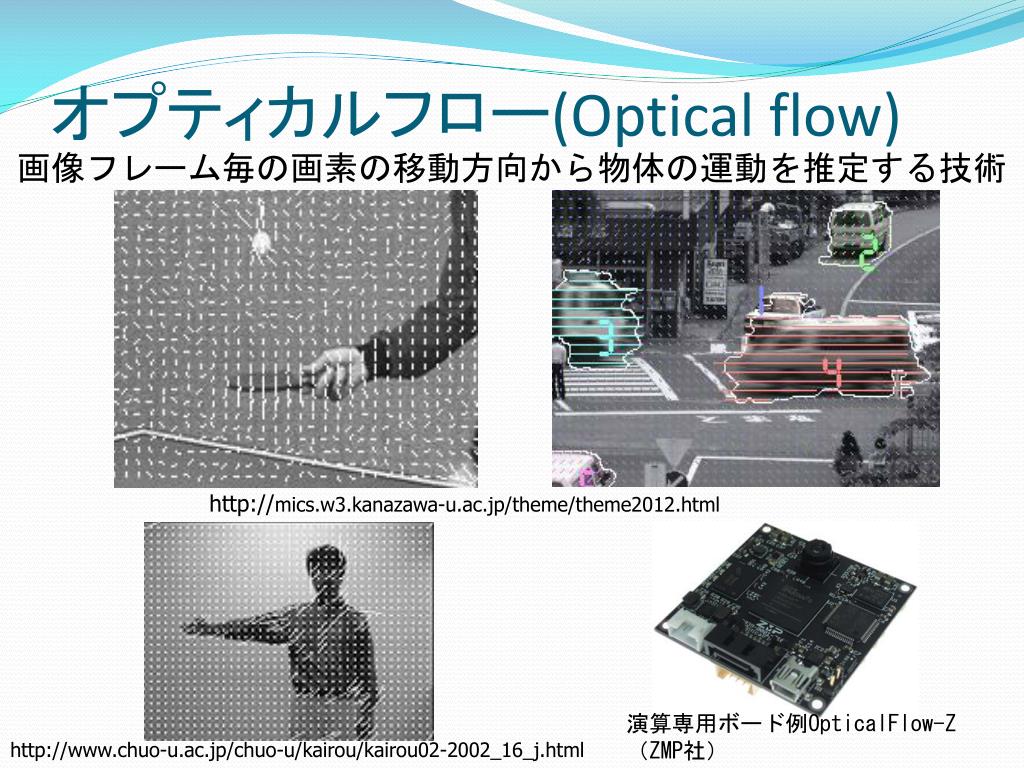

  14. オプティカルフロー(Optical flow) 画像フレーム毎の画素の移動方向から物体の運動を推定する技術 http://mics.w3.kanazawa-u.ac.jp/theme/theme2012.html 演算専用ボード例OpticalFlow-Z （ZMP社） http://www.chuo-u.ac.jp/chuo-u/kairou/kairou02-2002_16_j.html

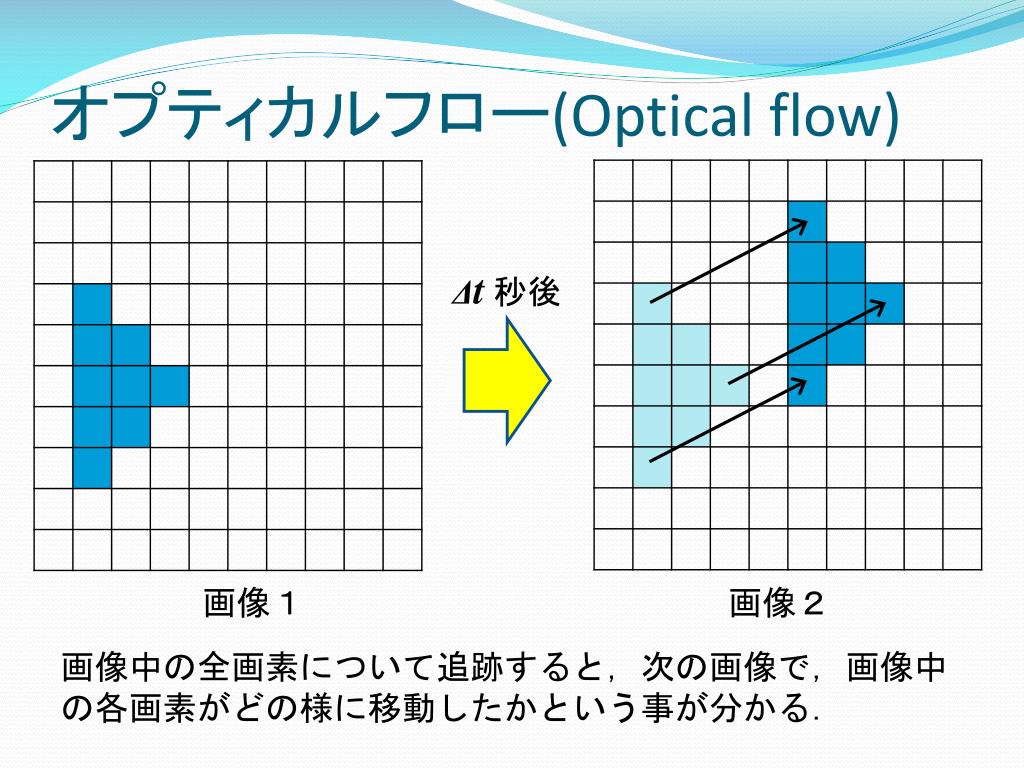

  15. オプティカルフロー(Optical flow) Δt秒後 画像１ 画像２ 画像中の全画素について追跡すると，次の画像で，画像中の各画素がどの様に移動したかという事が分かる．

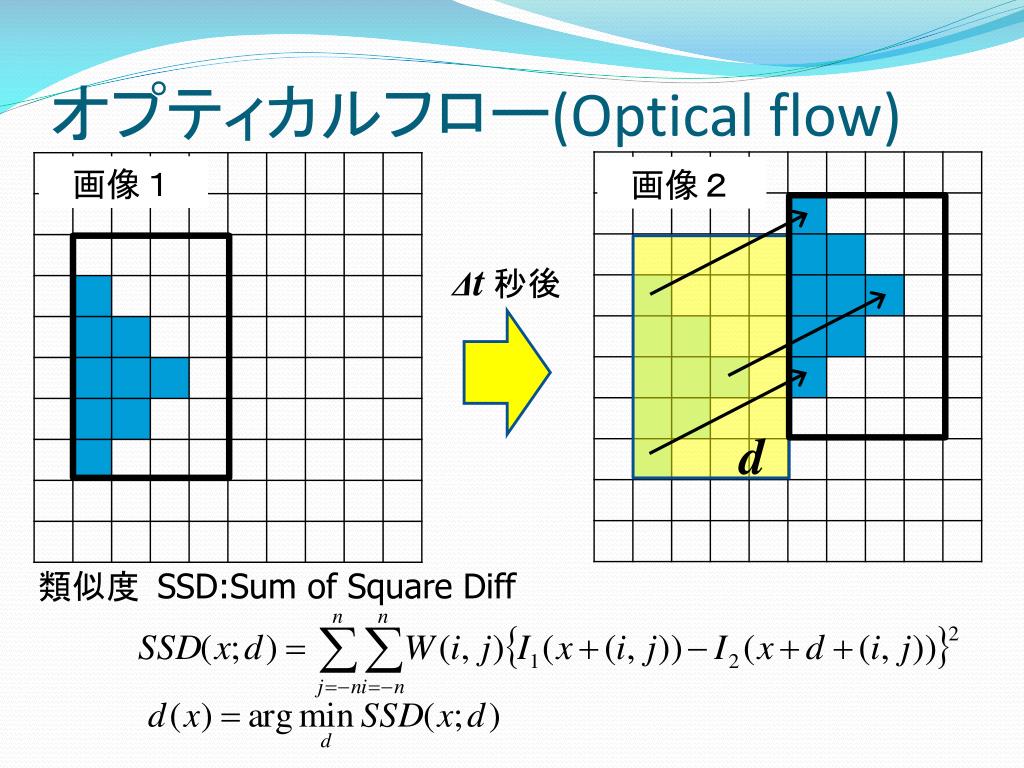

  16. オプティカルフロー(Optical flow) 画像１ 画像２ Δt秒後 d 類似度SSD:Sum of Square Diff

  17. オプティカルフロー(Optical flow) 各画素の移動ベクトルは必ずしも均一ではない． ノイズ，物体の並進・回転の成分， ブレなどによる． 画像中での一塊＝画像領域の重心など，代表点の移動ベクトルで，オプティカルフローとする場合が多い．

  18. ビジュアルサーボ(Visual Servoing) カメラなどの視覚情報を用いてロボットなどを動かす制御技術 ＣＣＤカメラなどの視覚センサから得られる視覚情報をフィードバックする 石川・奥研究室（東大）http://www.k2.t.u-tokyo.ac.jp/fusion/Hand-eyeTracking/index-j.html

  19. ビジュアルサーボ(Visual Servoing) 高速度カメラを用いて，高速，高精度のトラッキング制御を行うことができる． 石川・小室研究室（東大）http://www.k2.t.u-tokyo.ac.jp/fusion/BattingThrowing/index-j.html

  20. ビジュアルサーボ(Visual Servoing) 一般的なビジュアルサーボシステムのアーキテクチャ P+F.F. eimg robot Vison sensor ロボット指先の位置・姿勢と，関節角度の間のヤコビ行列 マニピュレータ先端の速度と画像特徴量速度の関係を示す画像ヤコビ行列
