实训二数码管驱动

实训二数码管驱动 七段式数码管原理 1 锁存器原理 2 3 数码管的静态显示数码管的动态显示 4 5 发挥要求

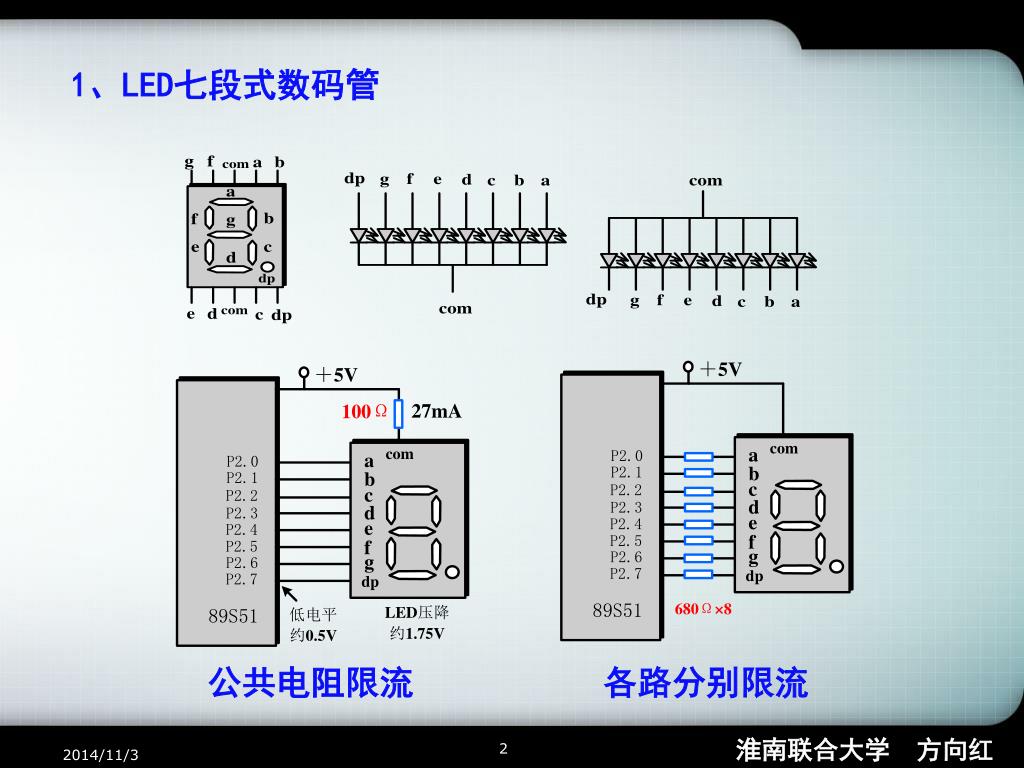

1、LED七段式数码管 公共电阻限流各路分别限流 2 2014/11/3

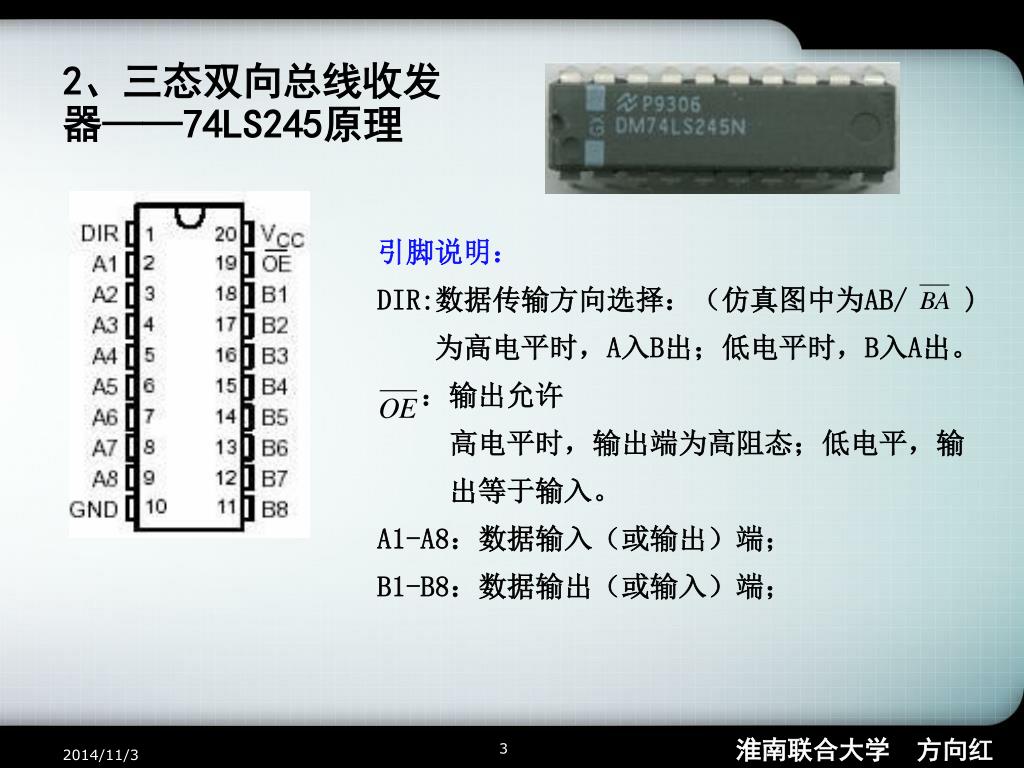

2、三态双向总线收发器——74LS245原理 引脚说明： DIR:数据传输方向选择：（仿真图中为AB/ ) 为高电平时，A入B出；低电平时，B入A出。：输出允许高电平时，输出端为高阻态；低电平，输出等于输入。 A1-A8：数据输入（或输出）端； B1-B8：数据输出（或输入）端； 3 2014/11/3

3、数码管的静态显示

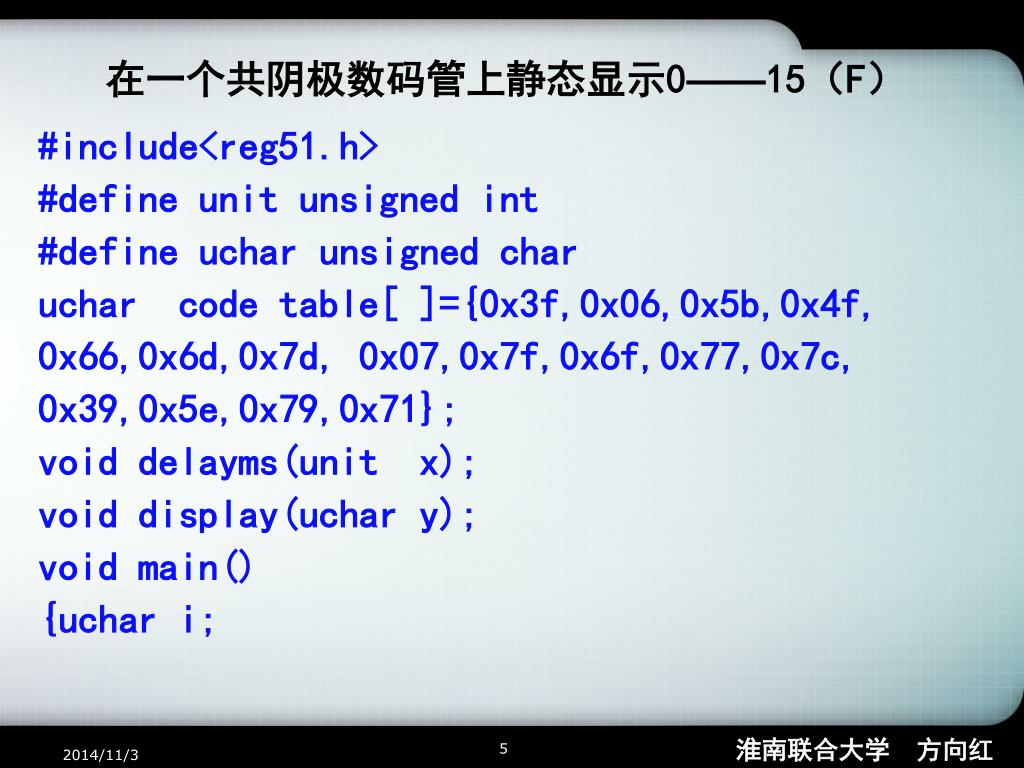

在一个共阴极数码管上静态显示0——15（F） #include<reg51.h> #define unit unsigned int #define uchar unsigned char uchar code table[ ]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d, 0x07,0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71}; void delayms(unit x); void display(uchar y); void main() {uchar i;

while(1) {for(i=0;i<16;i++) display(i);}} void display(uchar y) {P2=table[y]; delayms(400); P2=0x00;} void delayms(unit xms) { unit i,j; for(i=xms;i>0;i--) for(j=130;j>0;j--);}

思考： 如果将数码管改为共阳极，则Proteus仿真图及程序应相应做哪些修改？

4、动态显示（共阳极数码管）

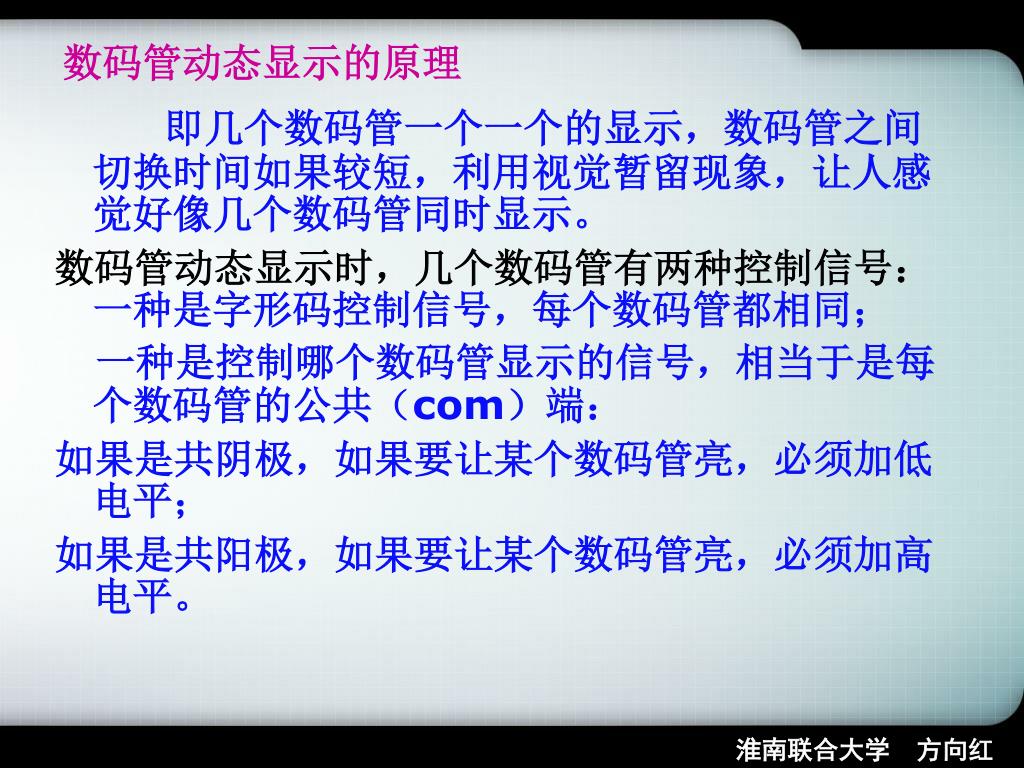

数码管动态显示的原理 即几个数码管一个一个的显示，数码管之间切换时间如果较短，利用视觉暂留现象，让人感觉好像几个数码管同时显示。数码管动态显示时，几个数码管有两种控制信号：一种是字形码控制信号，每个数码管都相同；一种是控制哪个数码管显示的信号，相当于是每个数码管的公共（com）端：如果是共阴极，如果要让某个数码管亮，必须加低电平；如果是共阳极，如果要让某个数码管亮，必须加高电平。

（1）在八位数码管上动态显示（一位一位显示0——9）（1）在八位数码管上动态显示（一位一位显示0——9） #include<reg51.h> #include<intrins.h> #define unit unsigned int #define uchar unsigned char uchar code table[]={0xc0,0xf9,0xa4,0xb0, 0x99, 0x92,0x82,0xf8,0x80,0x90}; void delayms(unit x); void display(uchar y); void main() { uchar aa=0x80,j;

while(1) {P3=aa; for(j=0;j<10;j++) display(j); aa=_cror_(aa,1);}} void display(uchar y) {P0=table[y]; delayms(400); P0=0xff;} void delayms(unit xms) { unit i,j; for(i=xms;i>0;i--) for(j=130;j>0;j--);}

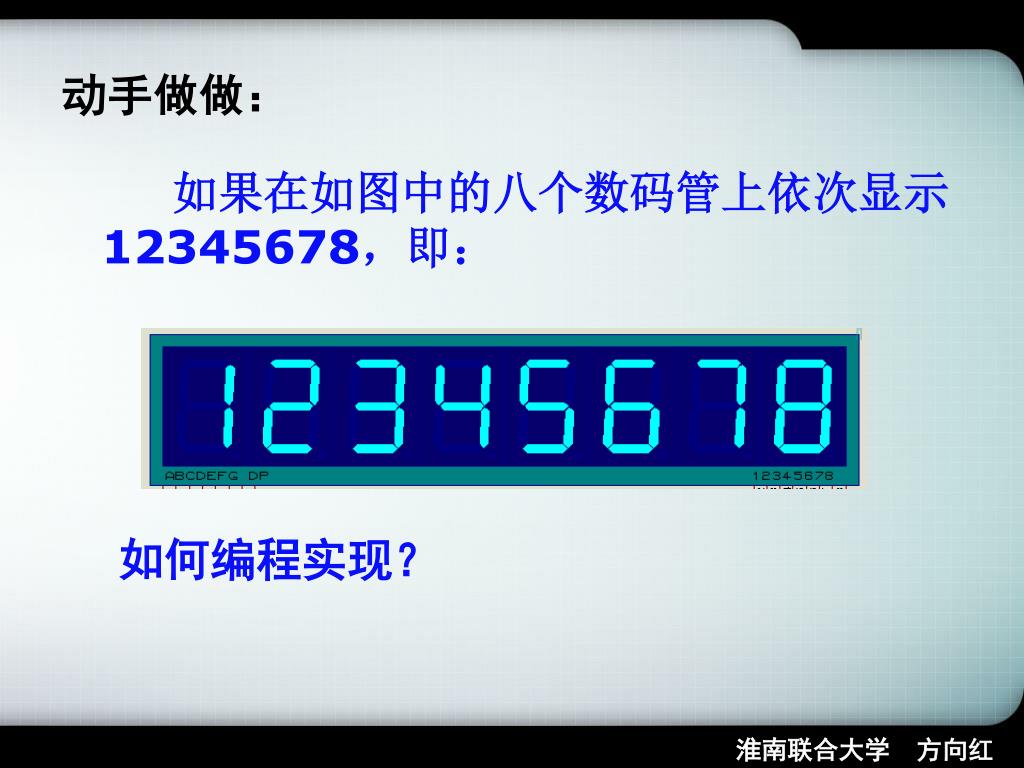

动手做做： 如果在如图中的八个数码管上依次显示12345678，即：如何编程实现？

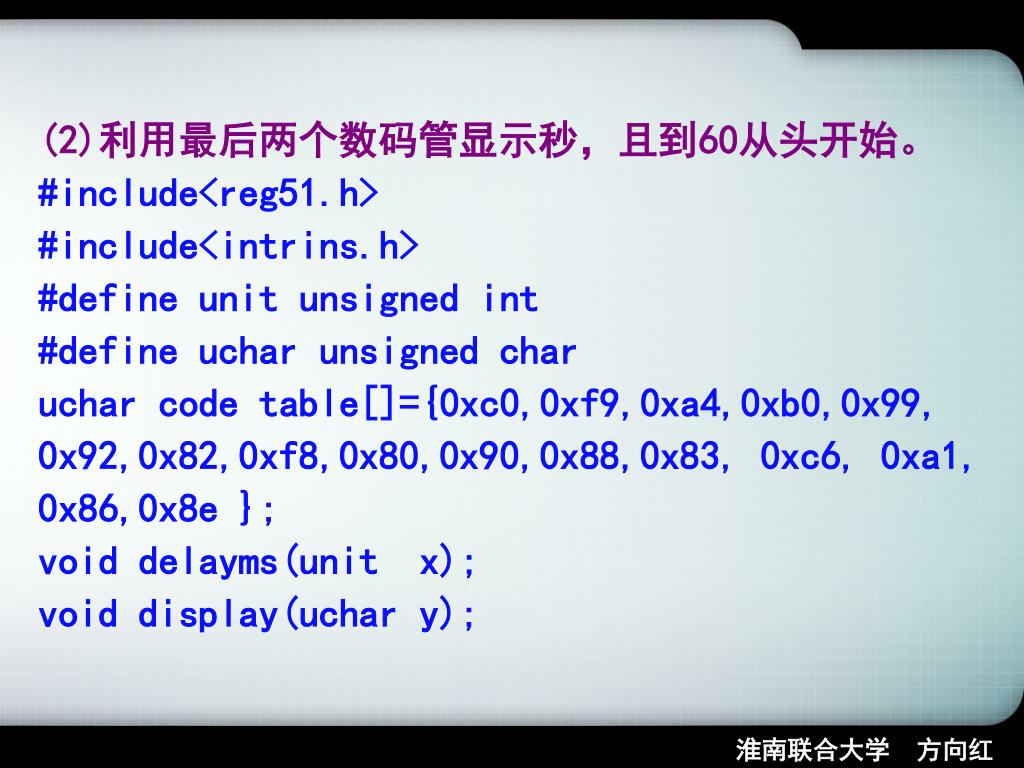

(2)利用最后两个数码管显示秒，且到60从头开始。(2)利用最后两个数码管显示秒，且到60从头开始。 #include<reg51.h> #include<intrins.h> #define unit unsigned int #define uchar unsigned char uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99, 0x92,0x82,0xf8,0x80,0x90,0x88,0x83, 0xc6, 0xa1, 0x86,0x8e }; void delayms(unit x); void display(uchar y);

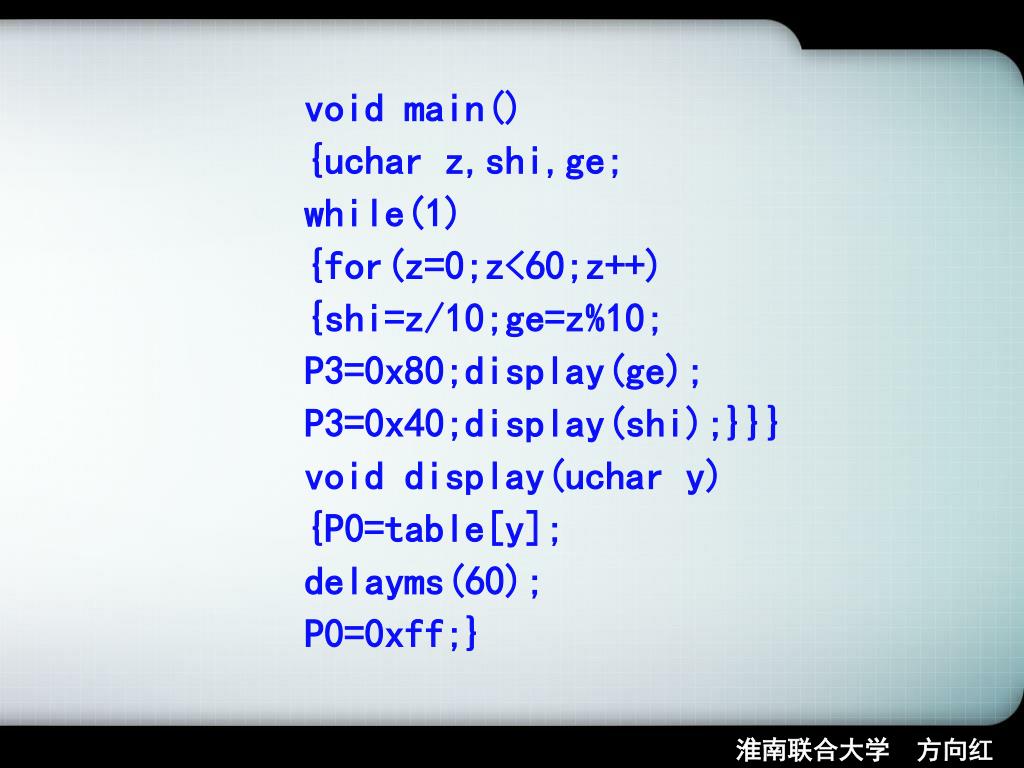

void main() {uchar z,shi,ge; while(1) {for(z=0;z<60;z++) {shi=z/10;ge=z%10; P3=0x80;display(ge); P3=0x40;display(shi);}}} void display(uchar y) {P0=table[y]; delayms(60); P0=0xff;}

void delayms(unit xms) { unit i,j; for(i=xms;i>0;i--) for(j=130;j>0;j--);}

5、学生发挥部分 编程实现：一个能显示时、分、秒的数码管显示时钟，如1 1 - 2 3 - 3 2
